Делаем печь с встроенным котлом водяного отопления из подручных средств

Правила установки котла в кирпичную печь

Сделать своими руками хорошие котлы для встраивания в печь – дело не сложное, но и здесь есть свои тонкости и нюансы. К примеру, трубу для них брать лучше толстостенную и бесшовную, но в самом крайнем случае, когда нет других вариантов, можно взять и со швом – но обязательно его перед этим еще раз заварить.

Подачу приваривать удачнее всего возле края верхней толстой трубы, а вот обратку – где душа пожелает, она все равно будет работать. Далее, нельзя сваривать трубы встык – необходимо по их краю снять фаску, чтобы сварочный шов был такой толщины, что и у стен труб. А вот при сварке встык некоторые места легко могут оказаться плохо проваренным, а потому котел начнет течь.
Оптимальное расстояние между коленцами – 5-6 см, так варить удобнее всего. К слову, если вдруг оказалось, что новый котел в кирпичную печь течет, как решето, — ничего страшно. Все дырявые места нужно будет просто зачистить болгаркой, шлифовальным диском и промыть еще раз.

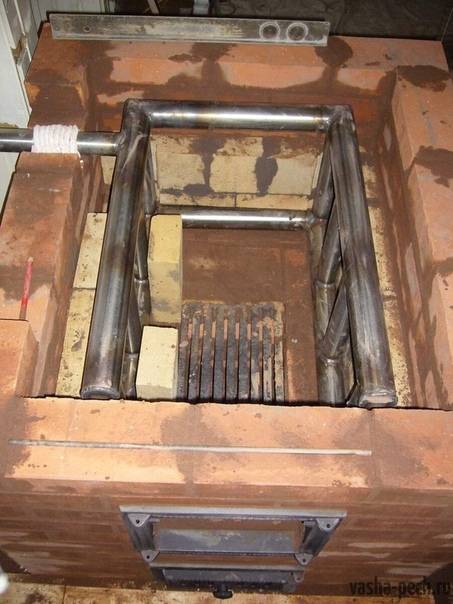

Выставлять котел в печи нужно строго по уровню, хотя совсем небольшие погрешности все же допустимы. Но — небольшие.

Правильный порядок монтажа печного отопления с водяными контурами

Габариты печей и их место расположения обычно отражается на этапах проектирования. При этом обязательно учитываются расположение межкомнатных перегородок и мебели. Большие печи требуют наличия надежного бетонного основания, способного выдерживать вес. Между основанием печи и напольным материалом должен предусматриваться отступ, снижающий вероятность возгораний.

Кладка выполняется с использованием качественного раствора и кирпича. При отсутствии опыта смесь лучше приобретать в строительных организациях. На основании необходима настилка гидроизоляционного слоя. Кирпичи замачиваются в воде и только после этого используются для выкладывания по схеме. Когда известны размеры, порядовка легко находится в Интернете.

В возводимую конструкцию закладывается регистр-змеевик, используемый потом для присоединения труб ввода и вывода теплоносителей. По одной из них горячий теплоноситель через расширительный бачок направляется в систему, а по другой – происходит его возвращение обратно к регистру. Циркуляция воды происходит благодаря наличию гравитационных сил.

Швы не должны превышать четырех миллиметров. Не допускается наличие острых углов в топливнике и дымоудаляющих каналах. Углы скругленные не будут уменьшать спокойное дымоудаление, а в топливнике будет меньше сажи.

Важные правила строительства печей

Нормативные требования к строительству и эксплуатации рассматриваемых печей заключаются в следующем:

• Обязательное наличие зазора между печкой и прилегающими стенами и металлического листа перед топкой, служащие для защиты пола и стенных конструкций.
• Обеспечение максимальной прочности армированием каждых четырех рядов кладки при помощи металлических штырей.
• Использование глиняного раствора средней пластичности. Скатанный из него небольшой шарик при ударе о пол не дает больших трещин и не рассыпается.
• Дымоход высотой не менее пяти метров завершается оголовником, то есть элементом, который защищает трубы от попадания внутрь дождя и мусора. Он усиливает тягу и украшает здание.

Сложить печь самостоятельно не так уж сложно, хоть может быть, и применена готовая конструкция из металла. Не стоит, правда, забывать, что печь из кирпича имеет более эстетичный внешний вид, украшая внутренний интерьер жилищ.

Необходимо выбрать подходящий кирпич, лучшим вариантом которого является керамический красный, предварительно обожженный. Он отличается равномерным цветом. При простукивании слышится металлический звук.

Пережженный и недожженный материал использоваться не может, поскольку не будет гарантировать необходимое качество и соответствие нормам безопасной эксплуатации. Для топок, где наблюдаются самые высокие температуры, лучшим будет вариант с использованием тугоплавкого огнеупорного кирпича, который избавит от проблем при эксплуатации данного оборудования.

Установка водяного контура

Водяная система отопления эффективно работает за счет установки регистра, представляющего собой теплообменник либо котел. Его популярное название – змеевик. Ставится это изделие в топливник.

В схему такой системы входят камеры горения, зольники, герметические дверцы, очистные люки, поверхности для разогрева, инжекторы, шиберы, колосники и конвективные трубы.

При самостоятельном изготовлении емкости детали соединяются только сваркой. Для подключения труб используются муфты, фитинги и т.д. Такая конструкция гарантирует экономию на котле, поскольку материалы для него обходятся дешевле, нежели необходимо для покупки готового агрегата. Самым оптимальным вариантом является использование обычной металлической трубы с отверстиями для входов и выходов трубопроводов.

Сооружение теплообменника для дома требует определенной толщины конструкционных стенок. Если планируется использование печи, работающей на дровах, стенки могут быть и тоньше, а функционирующие на угольных брикетах – толще. Игнорирование данного требования приводит к быстрому прогоранию котлов и их быстрой, раньше установленных эксплуатационных сроков, замене. На практике это означает, что придется фактически заново собирать печь после такой замены, вкладывая дополнительные финансы.

Разводка отопления

Простейшая и безотказная схема отопления для частного дома — однотрубная, с естественной циркуляцией. Так называемая гравитационная система отопления использует свойство жидкостей при нагреве увеличиваться в объеме.

Плотность при этом уменьшается, и теплоноситель вытесняется в верхнюю точку контура; остывая, он возвращается по опоясывающей дом трубе в котел.

Как выглядит более детальное описание схемы?

• От теплообменника контур поднимается вертикально вверх, формируя так называемый разгонный коллектор. В его конечной точке монтируется открытый расширительный бачок отопления.
  Он служит для компенсации теплового расширения теплоносителя; туда же вытесняется воздух из системы отопления.
• От расширительного бака основной контур возвращается к теплообменнику по периметру дома, попутно отдавая тепло радиаторам.
  Для естественного движения остывающей воды необходим постоянный уклон по всей длине розлива. Чем ниже конечная часть контура — тем быстрее циркуляция в нем.

Контур выполняется трубой диаметром не меньше 32 миллиметров: сопротивление движению воды растет при уменьшении внутреннего сечения трубы. Радиаторы врезаются параллельно ей и снабжаются дросселем на подающей нитке, отсекающем вентилем на обратной и воздушником в любой из верхних пробок. Подключение — нижнее или диагональное.

Принципиальная схема однотрубного отопления с естественной циркуляцией.

Особенности конструкции печи

Традиционные кирпичные печи имеют достаточно простую конструкцию. Однако кажущаяся на первый взгляд простота позволяет добиваться очень высоких показателей производительнос ти и эффективности.

Главными элементами корпуса кирпичной печи являются топливник и дымоход. Варочные печи дополнительно комплектуются плитами и/или духовками, также возможна установка бака для подогрева воды.

Схема русской печи

Топливник – это главная часть печного агрегата. Именно в топливник загружаются дрова или другое используемое для обогрева топливо. Топливник может иметь самые разнообразные размеры. При определении подходящих габаритов нужно учитывать несколько важных факторов, таких как:

• вид используемого топлива. Если вы будете топить печь дровами, сделайте топливник высотой 50-100 см;
• требуемая производительнос ть;
• необходимый объем.

Для обустройства топливника используйте огнеупорный кирпич. Толщина стенок рассматриваемой конструкции не может быть меньше половины кирпича.

Дымоход также относится к числу главных элементов любой отопительной печи. Дымоход предназначен для отведения топочных газов с различными вредными включениями, образующимися в процессе работы печи.

Правила устройства печной трубы из кирпича

На стадии проектирования дымохода старайтесь продумывать все так, чтобы его конструкция имела минимальное число изгибов и поворотов. В идеале дымоход должен быть полностью вертикальным. Любого рода изгибы приведут к ухудшению тяги и снижению эффективности обогрева помещения.

К числу важных элементов конструкции кирпичной печи относится камера зольника. В этом отсеке будет собираться зола. Также через зольник обеспечивается подача воздуха внутрь агрегата, к топливу. Зольниковая камера обустраивается под решеткой колосника и снабжается собственной дверцей. Традиционно высота зольника составляет 3 кирпича.

Как совместить кирпичную печь и водяной обогрев

• С естественной циркуляцией. Это самый простой вариант, который будет полностью энергонезависимым. Движение воды в сети в этом случае осуществляется за счёт температурного расширения и повышения давления воды при нагревании.
• Для этого не требуются насосы, вода расширяется под воздействием тепла и поднимается наверх, а затем под действием силы тяжести она опускается к радиаторам и возвращается обратно. В верхней точке устанавливается открытый расширительный бак, который компенсирует температурное расширение и обеспечивает удаление лишнего воздуха из системы трубопровода.
• С принудительной циркуляцией. В этом случае движение воды осуществляется циркуляционным насосом, работающим от электричества. Это делает систему зависимой и более уязвимой, однако она будет более энергоэффективной.

Более быстрая циркуляция не позволяет воде остыть, следовательно, на её повторное прогревание требуется меньше энергии, и система будет более экономичной. Кроме того, циркуляционный насос позволит обеспечить движение воды по всем комнатам даже в очень большом доме.

Преимущество печи с водяным отоплением

Печь с котлом водяного отопления дома играет сразу несколько ролей: это не только обогреватель, её можно использовать и для горячего водоснабжения.

1. Он даст возможность уменьшить размеры печи и освободить пространство. Обычная кирпичная печь занимает часть места сразу в нескольких комнатах, и чем она больше, тем теплее будет в доме.Если же снабдить её теплообменником, будет играть роль только размер топливной камеры, что даст возможность использовать более компактные печи. Она может играть и практическую, и декоративную роль.
2. Во всех комнатах дома будет одинаково тепло. Обычная печь не позволит достигнуть такого результата: перед самой печкой будет жарко, а в отдалённых помещениях постоянно будет холодно. Установка теплообменника и радиаторов даст возможность превратить обычную печь в мини-котельную, которая позволит полностью обогревать все жилые помещения.
3. Это красивое и эстетичное решение. Русская печь или «голландка» – это не просто обогреватели, это ещё и отличные украшения, если позаботиться об их отделке и постоянно содержать в чистоте.

Кроме того, такую печь не придётся постоянно топить, что значительно упростит жизнь владельцу дома. Достаточно топки утром и вечером или даже один раз в сутки, чтобы достаточно прогреть теплоноситель и обеспечить достаточное количество тепла.

1 Особенности устройства и работы совмещенной обогревательной системы

Русская печь всегда была центром притяжения в деревенском доме. В ней готовили пищу, вокруг холодными зимними вечерами собиралась вся семья, каждый хотел получить свою долю желаемого тепла. Никто не стремился уединиться в дальнем углу или возле окна – оттуда тянуло сыростью и холодом. Современные печи в значительной степени унаследовали этот недостаток: рядом с ними даже жарко, но чем дальше, тем холоднее. Качественная теплоизоляция немного нивелирует этот минус, но не полностью.

Комбинированный отопительный прибор, которым является печь с водяным контуром, совмещает в себе преимущества твердотопливного котла и традиционного обогрева дровами. Ее отличие от покупного оборудования в том, что нагревается вода и стенки печи, которые вместе обогревают помещения. В отличие от металлического котла, который быстро охлаждается после прекращения топки, кирпич аккумулирует энергию и отдает ее продолжительное время.

Функцию нагрева теплоносителя, который циркулирует по трубам и радиаторам, выполняет изделие из металла, размещенное в топливнике. Существует много вариантов его исполнения, но суть всегда одна – это емкость, наполненная водой, которая имеет вход и выход, подключенные к отопительной системе. Конструкцию со всех сторон закрывает кирпичная стенка. Огонь, разведенный в такой печи, нагревает не только кожух, но и воду. Тепловая энергия отдается от нее через трубы и радиаторы в помещения, довольно удаленные от исполняющего роль котельной.

Сама печка своими стенками обогревает комнату, где размещена, и в меньшей степени смежные. Основное преимущество, которым она обладает, имея встроенный котел, что отапливает горячей водой все здание. В этом отношении она выполняет ту же функцию, что и твердотопливный котел. Отличается от большинства покупных металлических изделий тем, что используется при желании хозяев для приготовления пищи. Один из возможных вариантов такой печи – монтаж водогрейного устройства внутри варочной плиты.

Могут появиться сомнения относительно расхода дров или угля и эффективности конструкции. Обычное печное отопление за час производит около 6 тысяч килокалорий, прогревая небольшое строение из одной-двух комнат. В совмещенной модели основная нагрузка приходится на водяной котел, который производит бо́льшую часть тепловой энергии, отдает ее на площадь, значительно превосходящую ту, где находится источник. При этом количество сжигаемого топлива сопоставимо с обычной печью, а покупной котел расходует гораздо больше.

Устройство эффективное, при одновременном функционировании обоих модулей способно производить около 20 тыс. ккал в час. Этого достаточно, чтобы обогреть здание площадью 300 м2. В непрерывной топке нет необходимости, чем страдает газовая система, где автоматика отключает котел только на непродолжительное время. Достаточно поджечь дрова 2 раза в сутки и поддерживать огонь несколько часов, чтобы даже при сильном морозе в доме было комфортно.

Существуют небольшие минусы подобной системы. Встроенный теплообменник уменьшает объем топливника, печь прогревается не в такой степени, как без него. Находят компромисс между размерами в зависимости от того, на какой модуль планируется возложить большую нагрузку. Второй вариант – печь длительного горения, когда температура практически в течение суток будет одинаковой, только во время перезагрузки немного упадет. Правда, к ней предъявляются особые требования.

Дача, где хозяева бывают изредка, не подходит для водяной системы – зимой теплоноситель замерзнет. Летом варочную плиту со встроенным котлом невозможно топить – в комнатах будет очень жарко. Сливать воду нельзя по двум причинам: металл сильно разогревается без охлаждения, при постоянном использовании перегорает. Второе нежелательное последствие – трубы изнутри ржавеют, постепенно выходят из строя. В таких случаях применяют альтернативные способы приготовления пищи.

Пошаговая инструкция установки котла

Подбор и компоновка оборудования ещё не является залогом беспроблемной работы системы, ведь её элементы ещё нужно правильно установить. И начинать следует с обустройства помещения котельной, в которой всё это и должно находиться

Небольшая инструкция в картинках расскажет, на что нужно обратить особое внимание

Таблица 2. Правильная пошаговая установка.

Шаги, фото Описание

Шаг 1. Обустройство котельной

Установка котла осуществляется после того, как в помещении, где он будет стоять, закончен ремонт

При этом важно, чтобы: в отделке применялись негорючие материалы; для котла был подготовлен фундамент; в помещении обязательно был организован приток воздуха; в стене или потолке необходимо заранее предусмотреть выход для дымоходной трубы. Шаг 2

Выбор места под котёл

Шаг 2. Выбор места под котёл

При выборе места для установки нужно иметь в виду, что между стенами и задней и боковой поверхностями корпуса котла должно быть минимум 700 мм

С фронтальной стороны это расстояние должно быть не меньше 1250 мм (если агрегат с верхней загрузкой). Ели же загрузка производится спереди, к этому расстоянию нужно ещё прибавить ширину дверцы.

Шаг 3. Выверка положения корпуса

Очень важно, чтобы положение котла не отклонялось от вертикали, поэтому при установке нужно пользоваться уровнем. Ставите его на топку, откинув крышку

Шаг 4. Подготовка комплектующих

Согласно паспорту котла проверьте его комплектацию, которая в зависимости от производителя может варьироваться. Все остальные элементы, необходимые для монтажа, приобретите заранее в соответствии с выбранной схемой.

Шаг 5. Подготовка инструментария

Естественно, понадобятся инструменты: разводной, газовый, накидной и рожковый ключи, а так же отвёртки разных размеров, угольник и болгарка.

Шаг 6. Установка регулятора горения

На шток регулятора подматывается ФУМ-лента, и он устанавливается на штатное место. Затягиваете гайку, выставляете нужную температуру и фиксируете в этом положении винтом.

Шаг 7. Монтаж терморегулятора ТЭНа

Чуть дальше регулятора горения находится отверстие для установки регулятора ТЭНа. Если ставить его не планируется, то туда просто вкручивается заглушка.

Шаг 8. Монтаж ТЭНа

Далее монтируется сам ТЭН – либо заглушка вместо него.

Шаг 9. Установка крана

Для удобства эксплуатации либо текущего ремонта системы, на входе и выходе теплоносителя из котла устанавливаются краны.

Шаг 10. Сборка группы безопасности

Собираете в один узел манометр, воздушный и предохранительный клапана, которые обеспечивают безопасность работы котла и идут с ним в комплекте. Группа ставится перед запорной арматурой.

Шаг 11. Подводка к котлу трубопровода

Чтобы подсоединить к котлу подающий и отводящий трубопроводы, нужно изготовить поворотные патрубки. Лучше если соединения будут сварными, а не разъёмными.

Шаг 12. Герметизация места посадки дымовой трубы

Чтобы дымоотводящая труба сидела плотно и не пропускала в помещение продукты сгорания, место её посадки и все прочие соединения обрабатываются герметиком.

Шаг 13. Подключение воды

На смонтированный в самом начале краник устанавливаете гибкую трубку, через которую гидравлическая часть котла будет заполняться водой. Откройте все краны, поднимите давление до 1,3 атм, и проверьте герметичность системы. Течи быть нигде не должно.

Шаг 14. Топим котёл

Теперь в соответствии с инструкцией можно загружать топку дровами и разжигать.

Процесс монтажа представлен лишь в общих чертах, так как у каждой модели котла есть свои нюансы, да и схема подключения может быть разной.

Несколько советов по правильной эксплуатации котла

Чтобы КПД вашего котла был наиболее высоким, он должен правильно эксплуатироваться

Вот на какие моменты нужно обратить внимание, чтобы дрова горели дольше:

• При розжиге топлива заслонка на котле должна быть полностью открытой;
• Режим долгого горения устанавливается только после нагрева до +600 градусов;
• Теплоноситель на выходе должен иметь температуру 65 и более градусов;
• Если конструкция котла не предусматривает закладку сырых дров, их влажность должна не превышать 20%;

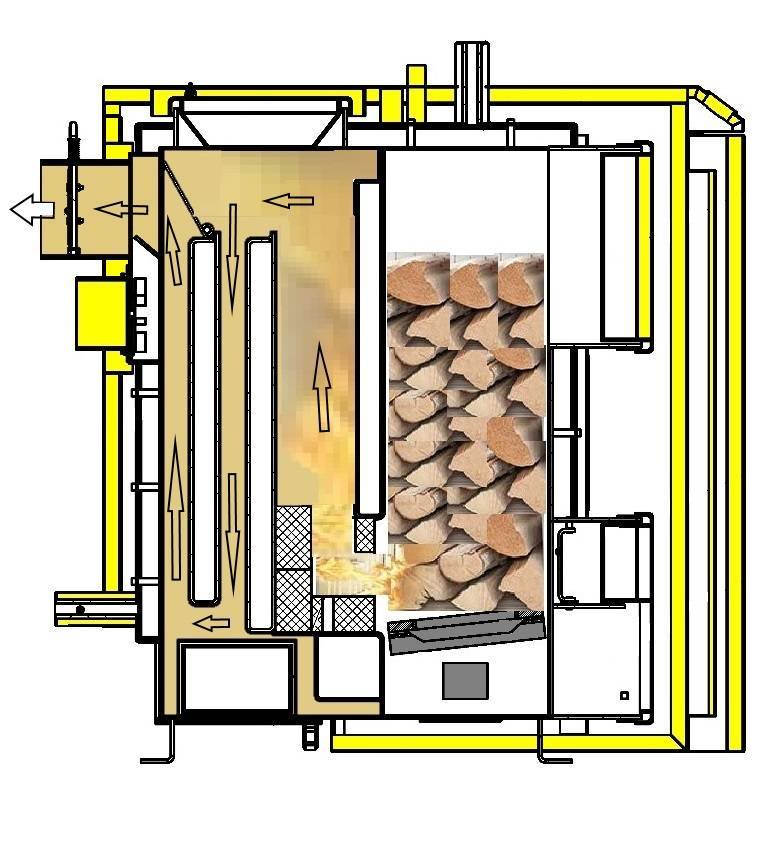

Зависимость выработки тепла от породы дерева

• Во избежание оседания на стенках топки и дымохода смолы, топите котёл дровами лиственных пород – акацией, берёзой, ольхой, осиной. И, кстати, порода оказывает большое влияние на количество получаемого тепла;
• Не мельчите дрова – чем крупнее куски, и чем плотнее друг к другу они уложены в топке, тем дольше будут гореть;
• Чтобы поленья не зависали, они не должны быть слишком длинными. Идеальный размер – длина топочной камеры минус 5 см.

Два примера дровяных отопительных котлов

Изготовление металлической печи

Печное отопление с водяным контуром в деревянном доме можно сделать на основе металлической печи, хотя ничто не мешает отдать предпочтение кирпичу. Но с металлом меньше возни, а еще такая печка займет минимум места. В качестве основы возьмем схему самой простой буржуйки и выкинем из нее внутренние перегородки.

Предлагаем Вам чертеж одной из самый простых, но в тоже время эффективных металлических печей.

Эти перегородки необходимы для реализации пиролизной схемы горения, но в случае с нашим водяным отоплением они становятся не нужны. Вместо них весь внутренний объем займет теплообменник. Его можно изготовить из труб или листового металла – в последнем случае его площадь будет несколько больше, что увеличит тепловую мощность нашего агрегата.

Для изготовления печи потребуется листовой металл толщиной 4-5 мм. Вырезаем стенки, изготавливаем из арматуры колосниковую решетку. Монтируем основание, ставим внутрь теплообменник, собираем конструкцию воедино. Устанавливаем дымоход, подключаем печь к системе водяного отопления, заливаем теплоноситель и проводим тестовый запуск

Обратите внимание, что помещение, в котором стоит металлическая печка, обогревается ее собственным теплом, без дополнительных радиаторов

Принцип работы

Кроме печи, нагревательным элементом системы с водяным контуром, является теплообменник, который встраивается в топку или дымоход. Вода, проходящая через регистр, нагревается, а затем поступает в трубы и радиаторы, отдавая тепло. За счет разницы температур на входе и выходе из теплообменника жидкость циркулирует в контуре.

Для оптимальной работы в систему встраивают циркулярный насос, который позволяет более равномерно распределить нагретую жидкость по трубам.

Водяной контур необходимо отпрессовать и удалить воздух. Нагреваясь, вода увеличивается в объеме и чтобы система не взорвалась необходимо предусмотреть расширительный бочок. При использовании контура закрытого типа, резервуар может быть в любом месте, в открытой системе расширительный бочок устанавливается максимально высоко.

Для стравливания давления в системе, в ней должен быть предусмотрен автоматический воздухоотводчик для выпуска лишних газов из теплоносителя и предохранительный клапан. Устройства можно объединить в комплекс безопасности, включив в нее манометр.

Таким образом, если включить в систему обогрева дома печь длительного горения на дровах из кирпича с водяным контуром можно существенно сэкономить на отоплении.

Важно! Наличие водяного контура необходимо учитывать на этапе проектировании системы отопления в доме

Правила установки котла в кирпичную печь

Сделать своими руками хорошие котлы для встраивания в печь – дело не сложное, но и здесь есть свои тонкости и нюансы. К примеру, трубу для них брать лучше толстостенную и бесшовную, но в самом крайнем случае, когда нет других вариантов, можно взять и со швом – но обязательно его перед этим еще раз заварить.

Подачу приваривать удачнее всего возле края верхней толстой трубы, а вот обратку – где душа пожелает, она все равно будет работать. Далее, нельзя сваривать трубы встык – необходимо по их краю снять фаску, чтобы сварочный шов был такой толщины, что и у стен труб. А вот при сварке встык некоторые места легко могут оказаться плохо проваренным, а потому котел начнет течь.

Выставлять котел в печи нужно строго по уровню, хотя совсем небольшие погрешности все же допустимы. Но — небольшие.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

• труба и лист из стали толщиной 4 мм;
• профтрубы, прутья металлические сечением 2 см;
• электродоты;
• вентилятор;
• кирпичи огнеупорные;
• автоматический регулятор температур;
• крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

• бочка из металла (объем – 200 л);
• стальной лист толщиной 3-5 мм (для создания топки);
• металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
• труба Г-образной формы (диаметр – 20 мм);
• колосник;
• дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Чугунный котёл

Почему требуется применение этого вида металла? Он обладает стойкостью к высоким постоянным температурам.

Однако следует внимательно относиться к такому факту, что чугун хрупок и перепады температур – заливка холодного носителя или резкий розжиг после долгого перерыва способны не лучшим образом повлиять на состояние котла. Для конструкции подойдут обыкновенные радиаторы отопления. С ними поступают следующим образом:

Разбирают на составные части.
Избавляются от прокладок.
Промывают секции раствором соляной кислоты – она поможет избавиться от накипи и других соединений, способных повлиять на нормальную работу котла.
Затем секции собирают, используя асбестовый шнур, вымоченный в олифе или краске

Шнур отжимают и плотно наматывают на соединения, осторожно сбивая секции вместе.
Подачу и обратку монтируют диагонально, оставшиеся два отверстия заваривают.. Котёл можно считать готовым

Помещать его следует не прямо в топку, где происходит процесс горения, а в дымовой канал, рассчитанный на приём крупногабаритного агрегата.

Котёл можно считать готовым. Помещать его следует не прямо в топку, где происходит процесс горения, а в дымовой канал, рассчитанный на приём крупногабаритного агрегата.

Кладка котла

В старину печь складывали раньше дома. Стенами окружали получившуюся конструкцию и таким образом, каждая светёлка получала свою порцию тепла. Так как наша печь будет обеспечивать теплом все комнаты благодаря системе, то не имеет смысла делать печь по центру дома – каждый метр полезной площади на счету. Итак:

1. Работа начинается с установки фундамента. Разбирают полы, лаги в нужном месте и на грунтовой подушке, предварительно армированной и обрамлённой опалубкой, заливается платформа будущей печи.
2. Если владельцы боятся ошибиться в пропорциях состава, то следует приобретать готовые сухие смеси, на основе глины. Там рецепт выверен автоматически. Почему нельзя использовать цемент? Ведь, казалось бы, что так будет прочнее.

Первый ряд кирпичей выкладывается на сухую и на обязательную гидроизоляцию фундамента. В этом качестве используется рубероид или битумная мастика, расплавленная до жидкого состояния. Стоит уделить внимание крепкой перевязке кладочных кирпичей.

Сразу формируется зольная камера, устанавливается дверца. Затем выкладывается место для колосниковой решётки – оно должно быть больше размеров зольника с таким расчётом, что сверху будет установлен котёл.

Когда топочная камера сформирована, на кирпичи устанавливают стальные уголки – они будут держать чугунные секции. Котёл устанавливают сразу, оставляя в кладке отверстия для присоединения водяных труб. Подача располагается в самой верхней точке котла – при нагревании носитель будет подниматься и циркулировать по системе, попадая обратно по трубе снизу.

Далее выкладывается дымоход, для чего в кровле вырезается отверстие нужных размеров – придётся разобрать крышу, освободив её от покрытия и обрешётки. Стропила заранее укрепляют. Высота печной трубы определяется индивидуально.

Она однозначно должна быть длиннее коньковой части – чем выше труба, тем лучше тяга.

Однако нельзя перебарщивать – ветры или иные погодные проявление, способны опрокинуть часть дымохода.

Готовая труба укрывается сверху декоративным колпаком или козырьком – предохранение от природной влаги. Вода может влиять на качество топки. Таким образом, происходит кладка печи с котлом водяного отопления, схема которого наиболее проста.

Выводы

Рассматривая вопрос, как сделать от печки водяное отопление, зашел разговор о применение различных отопительных систем. При этом, как показывает практика, печной обогрев – наиболее популярен у нас. Распространенность объясняется использованием доступных видов топлива.

Предлагаемые современные газовые или электрические агрегаты функционируют на довольно дорогих источниках. Печки с водяным отоплением – более экономичные системы, которые несложно оборудуются собственными руками, чем также гарантируется снижение затрат.

Данное отопление основано на совмещении традиционных печей, известных у нас на протяжении веков, и современных технологий. Итогом является желаемое тепло в жилых домах, к которому всегда стремился и стремится человек.

Обогреватель этого типа – это долговечность эксплуатации без зависимости от централизованных источников. При надлежащем уходе за отопительными блоками и печами можно не беспокоиться о температурном микроклимате на протяжении многих десятилетий.

https://youtube.com/watch?v=aB1duN9-N4c
