Мастер-флеш для дымохода: принципы выбора и технологические правила установки

Монтаж манжеты на черепицу и шифер

Важно понимать, что резиновый уплотнитель для дымохода подходит для утеплённых конструкций: двустенных труб, рабочий диаметр которых не превышает 320 мм. Его можно успешно использовать для герметизации прохода вентиляционных труб

Часто возникает вопрос, почему в качестве кровельной проходки для дымохода, специалисты рекомендуют использовать кровельный уплотнитель дымохода. Неужели металлическая крыза не надёжный вариант? Вовсе нет, просто в ряде случаев, о которых мы говорили, рекомендуется использовать уплотнитель кровельных проходов.

Он отлично взаимодействует:

  1. С кровельными материалами: резина, металл, пластик и черепица.
  2. Подходит для перфорированной кровли, где процесс герметизации проходов выполняется в независимости от их расположения.
  3. Материал упругий, легко выдерживает t0 изменения.
  4. Всепогодный продукт лёгкий при монтаже.

Ещё, привлекательная цена, склоняет чашу весов при выборе. Об этом заявляет большая часть опрошенных покупателей.

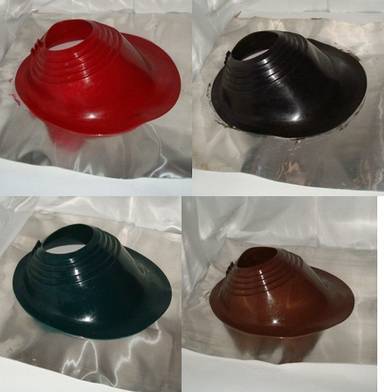

Что такое Мастер Флеш

Манжеты с хорошей степенью уплотнения называется Master Flash. Флеш мастер для трубы отличается хорошей эластичностью. Манжета хорошо проявила себя при прохождении мест стыковки крыши с дымоходной трубой. Для изготовления Master Flash, применяют разные материалы.

Конструктивные свойства уплотнителя

Отличия перед другими системами следующие:

  • Установка при любой погоде;
  • Самостоятельный монтаж. Значительная экономия денег на услугах специалистов;
  • Долгий срок службы. При этом фирмы дают длительную гарантию;
  • Огнеупорность на высоком уровне;
  • Восстанавливает прежние размеры после воздействия максимальных температур;
  • Низкая степень рыхлости дает высокую герметичность;
  • Не ржавеет. Не гниет. Не слоится;
  • Служит стабильно при постоянных перепадах температур;
  • Эластичность способствует хорошему обволакиванию трубы.

Отличия уплотнителей

Трубные фартуки, применяемые ранее ушли в историю после появления манжеты. По своим свойствам они схожи, но кровельный уплотнитель дымохода показывает следующие преимущества:

  • Выполнены из силикона, иногда из резины;
  • Форма конуса со сгибающейся манжетой;
  • Манжета обеспечивает плотное прилипание трубы к кровле без зазоров;
  • Защита от воды и пыли — попутный бонус;
  • Верх конуса копирует форму дымохода;
  • Внизу есть соединение с уплотнителем.

Основание в виде фланца. Делается из разных видов материалов. Силиконовое, покрытое резиной основание для сборки на крыше с мощными ребрами, включает в себя металлические пластины. Она способствует тому, чтобы фланец совпал по форме с профилем.

При пологой кровле используют манжеты утеплителей, которые стоят под небольшим углом. Конусообразный гофрированный элемент, образующий округлые дырки с метками по радиусу позволяет произвольно изменять углы, делая уклон в определенных диапазонах. Часто оказывается, что основа перпендикулярна оси. В этом случае используется манжета для ровной, плоской кровли.

Общие принципы установки

Инновационные гнущиеся уплотнители оставили позади устаревшие виды уплотнителей по нескольким пунктам. Способность переносить резкие, постоянно повторяющиеся перепады температур.

Ремонт не требуется. Срок службы — не ограничен при соблюдении качества производителем. Сборка не требует выдающихся способностей. Верх конуса обрезается так, чтобы получилось малое отверстие. Конус нанизывают на трубу, а затем смещают вниз до основания. Чтобы работа протекала быстро, нужно трубу намазать хозяйственным мылом. В крайнем случае если нет мыла под рукой, можно просто намочить водой.

Способ крепления системы находится в прямой зависимости от покрытия крыши. Мастику битумную, силиконовый клей применяют в случае плоской гладкой крыши рулонным материалом. Если встречается на крыше скат, применяют саморезы.

Основание фланцев, срез конуса покрывают герметиком из силикона после завершения монтажа. Это делают, чтобы получить повышенную надежность. Можно дополнительно надеть хомут для верха кромки. Невзирая на силу фиксации система будет подвижна. Например при сильном нагревании Master Flash не треснет, не потеряет свою водонепроницаемость. При усадке дома манжета повторит форму окружения.

Нюансы установки

Для работы по монтажу проходки необходимо наличие следующего инвентаря:

  • Метизы с пресс-головкой;
  • Пассатижи;
  • Дрель-шуруповерт;
  • Острый нож;
  • Плотничий молоток;
  • Устройство флеш мастер;
  • Стальной хомут;
  • Силиконовый клей;
  • Смазка для деталей;
  • Уровень.

Установка проходки Мастер флеш включает следующие этапы:

  • Перед началом монтажа следует проверить, чтобы отверстие уплотнителя Флеш мастер для дымохода был меньше диаметра трубы на 20%. Чтобы подогнать изделие под необходимый размер можно самостоятельно подрезать край отверстия проходки на 20%;
  • Далее Мастер флеш одевается на трубу. Чтобы надеть приспособление было проще, можно воспользоваться смазкой без нефтехимических примесей;
  • Теперь уплотнитель дожимается вниз и плотно подгоняется под кровельный профиль. Для подгонки можно использовать любой тупой предмет;
  • Далее вводится специальное уплотняющее вещество в промежуток между крышей и нижней областью уплотнителя;
  • Получившаяся конструкция прикрепляется саморезами к кровельному настилу. Крепежный шаг должен составлять 0,15 см для оптимальной герметизации.

Для тех случаев, когда надеть проходку сверху нельзя или необходимо отремонтировать дымоходную изоляцию, выпускают системы Мастер флеш с замком на манжете.

Чтобы правильно ее установить выполняются укладка таким образом:

  • Отрезается верхушка конуса специальными ножницами;
  • Далее снимается металлическая зубчатая застежка, и труба оборачивается вокруг проходкой;
  • Замок застегивается, и его зубцы прижимаются пассатижами;
  • Заливается слой герметика в стыковые места и на застежку;
  • Оставшийся клей распределяется по проблемным участкам конструкции для их герметизации.

Уплотнитель с зажимными клипсами применяют для плоской или покатой кровли.

Его монтаж осуществляется следующим образом:

  • Верхняя область манжеты из резины вырезается под размер дымохода;
  • Проходку оборачивают вокруг трубы;
  • Далее пассатижами устанавливают зажимные клипсы;
  • С помощью маркера обрисовывают контуры проходки;
  • Поднимают основание и обрабатывают кровельный настил герметиком;
  • Накладывают уплотнитель на поверхность и прикрепляют его основание саморезами.

Дополнительные рекомендации кровельщиков для монтажа Мастер-флеш:

  • При подгонке проходки под нужный диаметр необходимо предварительно снять защитный элемент с трубы;
  • Если отверстие проходки было обрезано слишком сильно или повреждено при обрезке, то его можно зафиксировать герметиком или хомутом;
  • Рекомендуется при установке надевать проходку через оголовок трубы;
  • Уплотняющим веществом для обработки стыковых областей конструкции и покрытия может служить силиконовый герметик. Он наносится плотным слоем на стыковые места уплотнителя с крышей;
  • Саморезы для герметизации системы вбирают с пресс-головкой;
  • При установке проходки на битумную кровлю, основание уплотнителя заправляется под кровельные элементы;
  • На уплотнительное изделие укладывают архитектурную тарелку под цвет поверхности кровли;
  • При неоднородном скатном настиле верхняя часть проходки пододвигается под кровельный материал. Это обеспечивает равномерный сток воды с поверхности крыши.

Ошибки при монтаже:

  • Запрещается при установке состыковывать элементы дымохода на пересечении балок перекрытия и кровли;
  • Проходку следует надевать только на саму трубу, но не на дымоходное отверстие;
  • Слой силиконового герметика должен быть не менее 10 мм;
  • Дымоход в кровельном проеме обязательно фиксируется стальными хомутами для герметизации от влаги.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

  1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
  2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
  3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

герметик под мастер флеш.

Защитное изделие «Мастер Флеш», не дает проникнуть внутрь строения различным осадкам. Данная защитная конструкция монтируется на крышах, в местах стыка дымоходного канала и кровли. Это достаточно гибкая продукция, стойкая к низкой и высокой температуре, имеет хорошие эластичные качества. Кровельный, защитный элемент «Мастер Флеш», за счет своих технических особенностей увеличивается в размерах когда происходит его нагревание и уменьшается в размерах в момент остывания поверхности изделия.

Статьи » герметик под мастер флеш.

Защитное изделие «Мастер Флеш», не дает проникнуть внутрь строения различным осадкам. Данная защитная конструкция монтируется на крышах, в местах стыка дымоходного канала и кровли. Это достаточно гибкая продукция, стойкая к низкой и высокой температуре, имеет хорошие эластичные качества. Кровельный, защитный элемент «Мастер Флеш», за счет своих технических особенностей увеличивается в размерах когда происходит его нагревание и уменьшается в размерах в момент остывания поверхности изделия. Защитная проходка, имеет достаточную прочность и долгий срок эксплуатации, она хорошо переносит сильное воздействие солнечных лучей, не разрушается от порывистого ветра и разнообразных осадков. Защиту «Мастер Флеш» устанавливают на всей территории нашей страны, производят такие защитные конструкции из мягкого пластика, резинового материала или силикона. Защитное изделие «Мастер Флеш» очень просто можно смонтировать на месте соединения дымоходной трубы и кровли. Если ранее для этого использовали сложные конструкции из рубероида и битума, после появления в продаже защитной проходки «Мастер Флеш», герметичную заделку стыковки дымохода и кровли, делают с помощью такого защитного элемента.

Мастер-флеш для дымохода: правильный выбор и техника установки

В этой статье вы узнаете об уплотнителе Мастер Флеш. О правильной его установке и многом другом.

Одним из самых сложных узлов считают проход дымохода через кровельную систему. Необходимо создать высокую герметичность, а также устранить возможность возгорания. Чтобы цель была достигнута, в свое время предпринимали множество действий, а за дело брались только профессиональные кровельщики. Если находили проблемные участки, то их заполняли асбестом, крепили рубероид и жесть, а также пользовались раствором цемента. Несмотря на трудный процесс, все это служило недолго, так как никто не отменял температурное и атмосферное воздействие. Чтобы значительно облегчить работу и продлить срок службы, создали кровельный “Мастер Флеш”. Он позволит отказаться от сложных и длительных процедур. Мастер Флеш обеспечит защиту от осадков, при этом затрачивается меньше сил, времени и денег.

Виды крыз и область их применения

Существуют следующие виды крыз:

  • коньковый;
  • односкатная конструкция;
  • декильная;
  • бездекильная;
  • универсальная.

Давайте рассмотрим некоторые из них подробнее.

Коньковый. Он используется при монтажных работах и установке с выходом наружу сквозь крышу через конёк. Данный вариант изоляции даёт возможность монтажа над крышей с выступом всего на 500-600 мм

Важно, что при этом, не нарушаются правила ветрового подпора

Нет смысла говорить об установке. На фотографии чётко обозначены рабочие элементы. О возможностях монтажа лучше просмотреть видеоматериал представленный специалистами на нашем сайте.

Смотреть видео

Смотреть видео

Ориентировочная стоимость

Стоимость мастер флеша зависит от того, из какого материала он изготовлен. Если в основе лежит силикон, то такие материалы стоят дороже, чем те, в основе которых лежит резина.

Цены на крызы из силикона колеблются в пределах от 1500 рублей до 3500 рублей за одну штуку. Цена зависит и от диаметра, также от размера материала.

Цены на крызы из резины колеблются в среднем от 255 рублей до 600 рублей за месяц.

На этом все! Как видно, мастер флеш является недорогим материалом. Следует помнить, что, если все делать в соответствии с правилами, то щель будет закрыта герметично, что в дальнейшем будет препятствовать попаданию воды под кровлю.

Также во время работы на высоте нельзя забывать о правилах безопасности.

Узел прохода дымовой трубы через кровельное покрытие всегда считался довольно сложным. Что только не применяли раньше для его герметизации – глину, раствор, битум, рубероид и так далее. Сейчас проблему способен решить один простой элемент — мастер-флеш для дымохода. В данном материале мы рассмотрим подробнее это изделие и подскажем, как его верно установить в разных ситуациях.

Конструктивные свойства уплотнителя

Уплотнители кровли заменяют применяемые на протяжении нескольких десятилетий трубные фартуки. По конструкции эти два изделия мало отличимы, но современные устройства состоят из двух основных частей:

  1. Гибкой манжеты. Она выглядит как усеченный резиновый или силиконовый конус с маркировкой. Манжета обеспечивает герметичность между трубой и крышей, не позволяя влаге и пыли проникать внутрь. После установки верхняя часть конуса плотно закрывает сэндвич дымоход. Нижней своей частью система соединяется с фланцем.
  2. Фланца. Он внешне напоминает юбку округлой или квадратной формы. Сырьем для его производства является резина, силикон, свинец, алюминий или оцинкованная жесть. При установке на крышу с крупными рельефными гофрами основание из силикона или резины снабжается полосами из алюминия по периметру. Это позволяет фланцу прилегать к поверхности максимально плотно.

На скатных крышах манжеты уплотнителей ставят под углом к основанию. Гофры повышают точность трубной разделки. Это позволяет менять угол наклона уплотнителя согласно параметрам производителя.

НаименованиеИзображениеДиаметр, ммФланец, ммДопустимые углы наклона кровли, °
Прямой №16-50Круглый Ø118от 0 до 20
Прямой №245-75Круглый Ø155от 0 до 20
Прямой №36-102210х210от 0 до 20
Прямой №5102-178280х280от 0 до 20
Комби №475-160280х280от 0 до 45
Прямой №6127-228310х310от 0 до 20
Прямой №7152-280364х364от 0 до 20
Прямой №8178-330420х420от 0 до 20
Прямой №9254-502600х600от 0 до 20
Угловой №1(возможно изготовить с крашеным фланцем)75-200500х600от 10 до 45
Угловой №2(возможно изготовить с крашеным фланцем)203-280600х670от 10 до 45
Угловой №3(возможно изготовить с крашеным фланцем)280-460890х890от 10 до 45
Профи №1(в старых поставках металлическая лента не окрашена в цвет фланца)75-200420х420от 10 до 45
Профи №2(в старых поставках металлическая лента не окрашена в цвет фланца)203-280525х525от 10 до 45
Комби №8178-330465х465от 0 до 45
Комби №10(только в черном и синем цветах)380-760850х850от 0 до 45
Комби №11(только в черном и синем цветах)585-10501200х1200от 0 до 50
Ультраугол №2125-280580х580от 20 до 55
НаименованиеИзображениеДиаметр, ммФланец, ммДопустимые углы наклона кровли, °
Прямой №8178-330420х420от 0 до 20
Прямой №9254-502600х600от 0 до 20
Угловой №1(возможно изготовить с крашеным фланцем)75-200500х600от 10 до 45
Угловой №2(возможно изготовить с крашеным фланцем)203-280600х670от 10 до 45
Профи №1(в старых поставках металлическая лента не окрашена в цвет фланца)75-200420х420от 10 до 30
Профи №2(в старых поставках металлическая лента не окрашена в цвет фланца)203-280525х525от 10 до 30
Ультраугол №2125-280580х580от 20 до 55

Установка уплотнителя

На гибкой основе

На металлических крышах используют манжеты с гибкой основой. Сама установка выглядит так:

  • Определяем место среза. Не стоит забывать, что диаметр среза будет меньше на 20 процентов меньше чем дымоход;
  • Чтобы срезаемая часть была ровной, найдите кровельные ножницы;
  • Трубу дымохода намыливаем мылом, или смачиваем водой. Это делают для легкого надевания манжеты;
  • Монтаж сделали, далее чертим линии по краям основы;
  • Приподнимаем уплотнитель, наносим клеевой состав;
  • Прижимаем;
  • Наносим герметик там где нужно.

Если с края уплотнителя присутствуют металлические полоски, то монтаж происходит аналогично монтажу мягкой оснастки. Добавляются следующие пункты. До установки, базовое покрытие надо профилировать, чтобы оно хорошо прилипало к крыше. Для работы понадобятся саморезы шестигранной формы. На низ профиля завинчивают крепления.

Специальная конструкция уплотнения для кровли с технологическим разрывом нужны тогда, когда нет возможности насадить манжет на дымоход. Их часто используют при ремонтных работах со старыми дымоходами.

Установка будет такой:

  • Крепкими ножницами срезаем верхний конус менее чем на 20% от размера сечения дымохода.
  • Отвернуть затвор, обмотать трубу.
  • Совместить разрыв уплотнения, затворить замочную систему.
  • Поднять края основания, для нанесения уплотнителя силиконового на кровлю.
  • Прижать с усилием все, намазать клеевой раствор на нужные участки, замочную систему.

Для кровли из черепицы, или шиферной делают уплотнители с фланцем из свинца, алюмния. Конусную систему так же срезают. Это делают с целью хорошего прилипания остатка конуса к дымоходу.

Монтаж мастер флеш на профнастил выполняется так же, как монтаж на кровлю из черепицы.

При монтаже помним про следующие рекомендации:

  • Чтобы уплотнитель легко проходил в трубе, нужно покрыть трубу средством, которое поддержит скольжение.
  • Если ошиблись с вырезанием отверстия на конусе, ну нужно выкидывать элемент.
  • Берем водостойкий герметик, для герметизации. Поверх герметика прикрутим саморезы. Когда пройдет время, герметик хуже будет справляться со своими обязанностями. В работу вступят саморезы. Но, не нужно завинчивать много саморезов. Большое количество отверстий под саморезы увеличивает вероятность попадания влаги внутрь.
  • Когда ставим кризу на коньке, ее верх нужно подстелить под нащельник конька.
  • Если скатное покрытие не является однородным, с нахлестами, нужно подвинуть верх уплотнителя под соседнюю часть. Это действие способствует непрерывному стоку воды, не обращая внимания на то, насколько качественно сделана герметизация кровли. Это обеспечит долгую, непрерывную эксплуатацию.
  • Монтаж мастер флеш на профнастил производится аналогично черепичной кровле.

Кровельная проходка мастер флеш совместима со всеми типами кровли. Хорошо сочетается с рифлеными поверхностями кровли. Изготовлена из термо силикона, резины EPDM (вулканизированной). Огромный выбор вариантов использования: кабельные каналы, каналы, вентиляционные трубы, трубы дымоходов.

Кровля надежно защищена от воды, снега. Гарантированная теплостойкость вулканизированной резины EPDM: 185С

На гибкой основе

Уплотнители, с гибкой основой используются на кровлях из металла.

  • Необходимо выбрать место для среза. Нельзя забывать, что оно должно быть уже диаметра дымохода на 20 процентов.
  • Для этого нужны кровельные ножницы. Постарайтесь, чтобы срезаемая часть была ровной.
  • Поверхность дымохода необходимо увлажнить. Затем, натянуть уплотнитель на трубу.
  • После установки на крышу нужно начертить линию по краям основания.
  • Приподняв уплотнитель, наносится клеящее средство.
  • Прижать.
  • Нанести герметик во все необходимые места.

Комплектация

Уплотнительное изделие состоит из следующих элементов:

  • Гибкой манжеты, представляющей собой усеченный резиновый конус. Конус обычно изготавливают из силиконовых или этиленпропиленовых материалов. Манжета служит для примыкания трубы к кровельному настилу. В верхней области конус прилегает плотно к трубе дымохода, а в нижней соединяется с основанием уплотнительной конструкции;
  • Фланец служит основанием конструкции и изготавливается из тех же материалов что и конус. Может быть также из оцинкованной стали или алюминия. Основание фланцев имеет специальные алюминиевые полоски для монтажа на настил. Это придает конструкции максимально плотное крепление.

Для скатной крыши приобретают специальные проходки с манжетами, расположенными под определенным углом к фланцам. На конусе такого устройства четко различимы гофры с градацией диаметра. Такие гофры помогают изменить наклон проходки в необходимом направлении.

Для плоской кровли применяют проходки с прямым основанием конуса.

Сборка

Установка мастера флеш происходит следующим образом.

Сначала отрезают верхнюю часть так, чтобы диаметр получившейся детали оказался менее дымоходной трубы приблизительно на одну пятую. За счет этого будет обеспечиваться плотное прилегание. Получившуюся конструкцию надевают на трубу основанием книзу и передвигают ее вдоль трубы до тех пор, пока не достигнут прилегания к крыше. Осуществляя монтаж мастер флеш на профнастил и металлочерепицу, лучше использовать резиновую проходку.

Следующим этапом станет закрепление получившейся конструкции с помощью герметика. В самом конце следует прикрутить ее на крышу с помощью саморезов.

Мастер флеш, или крыза отлично выполняют функцию защиты чердака от осадков

При монтаже мастер флеш существует несколько хитростей.

В целях облегчения продевания трубы через крызу, покройте их мыльным раствором

Это облегчит протягивание.
Если не удалось сразу удачно вырезать отверстие в мастер флэш, можно попробовать его использовать, герметично охватив хомутиком.
Покупая герметик для мастер флеш, обратите внимание, чтобы он был обязательно устойчив к воздействию влаги.
Саморезов не должно быть слишком много, так как в любом случае герметик когда-то начнет пропускать влагу, и тогда она будет просачиваться через отверстия. Старайтесь не вкручивать саморезы в углубления в кровельном материале, так как именно по ним стекают осадки.
При установке мастер флеш на конек для дымохода, поместите его верхушку под нащельник.. Есть некоторые особенности, которые нужно знать до того, как установить мастер флеш на металлочерепицу

И другие кровельные материалы, которые монтируются с нахлестами одного листа на другой. Выполняя монтаж в этом случае, нужно верхнюю часть крызы подвести под ближайший соседний лист. Выполнив такой маневр, вы добьетесь свободного стока жидкости независимо от герметичности соединения проходки. Таким образом можно увеличить срок службы соединения

Есть некоторые особенности, которые нужно знать до того, как установить мастер флеш на металлочерепицу. И другие кровельные материалы, которые монтируются с нахлестами одного листа на другой. Выполняя монтаж в этом случае, нужно верхнюю часть крызы подвести под ближайший соседний лист. Выполнив такой маневр, вы добьетесь свободного стока жидкости независимо от герметичности соединения проходки. Таким образом можно увеличить срок службы соединения.

В случае использования дымохода без утепления, а также котлов, работающих на твёрдом топливе, температуры могут достигать 600 º, что может привести к выходу из строя крызы. Как установить мастер в таком случае? Нужно подобрать трубу, чей размер бут превышать диаметр дымохода примерно на 10-12 см. Длина ее должна быть до 50 см. либо можно использовать обычный оцинкованный металл. В месте, где дымоход проходит через крышу, его нужно укрыть базальтом, а поверху надеть подобранную гильзу. Устанавливается мастер флеш, размеры соответствуют используемой гильзе. Открытый участок утеплителя наверху закрывается окапником, который выполняется из оцинкованной стали. Прикрепить его можно с помощью хомута.

Монтаж крызы с застежкой производится по следующей схеме. Верхушка конуса также обрезается с соблюдением размера на 20 % меньшего, чем у трубы. Затем удаляется застежка с замка. Манжетой оборачивается труба, ее стороны соединяются. Затем застежка возвращается на свое место, зубцы поджимаются. Затем на соответствующий участок крыши наносится герметик. Затем им обрабатываются застежка и все места, которые требуется изолировать.

Завершив монтаж, установите тарелку, придав таким образом законченный вид конструкции.

Таким образом, установку мастер флеш своими руками совершенно несложно выполнить даже начинающему неопытному строителю. Ведь все нужные для него инструменты легко найти во многих строительных магазинах или даже изготовить собственноручно. Это не потребует от мастера особых временных или материальных затрат. При этом установка такого устройства надежно защитит кровлю от попадания осадков, которые в противном случае могли бы привести к возникновению неприятных последствий.

Мастер Флеш для дымохода своими руками – устройство и монтаж

Установка Мастер Флеш достаточно простой процесс. Об этом было сказано выше. Но, имеются некоторые нюансы, о которых нужно знать.

На гибкой основе

Уплотнители, с гибкой основой используются на кровлях из металла.

Процесс установки:

  • Необходимо выбрать место для среза. Нельзя забывать, что оно должно быть уже диаметра дымохода на 20 процентов.
  • Для этого нужны кровельные ножницы. Постарайтесь, чтобы срезаемая часть была ровной.
  • Поверхность дымохода необходимо увлажнить. Затем, натянуть уплотнитель на трубу.
  • После установки на крышу нужно начертить линию по краям основания.
  • Приподняв уплотнитель, наносится клеящее средство.
  • Прижать.
  • Нанести герметик во все необходимые места.

Нужно выбирать клеящий состав, основываясь на типе покрытия крыши.

Уплотнители для крыш с разрезом необходимы в тех случаях, когда невозможно надеть изоляцию на трубу. Обычно их используют для ремонта устаревшей изоляции дымоходов.

  • Мощными ножницами нужно отрезать верх конуса на 20% меньше диаметра трубы.
  • Открыть замок и обернуть дымоход.
  • Соединить разрез уплотнителя и закрыть замок.
  • Поднять край основы, чтобы нанести силиконовый уплотнитель на крышу.
  • Прижать все и нанести клей на необходимые участки и на сам замок.

Для кровель из черепицы или шифера выпускают уплотнители с алюминиевым или свинцовым фланцем. Их конус также срезается, для плотного прилегания манжеты к трубе. Верх металлической основы заводят под кровлю, нижняя и боковая часть укладывается на кровлю. Чтобы влага не попала под нее, необходимо загнуть верхнюю кромку. В конце нужно залить силиконом проблемные стыки.

Вы можете ознакомиться о монтаже Мастер Флеш с помощью видео-роликов. Основные правила монтажа уплотнителей для труб.

Отличительной особенностью уплотнительной системы Мастер Флеш является быстрота и удобство монтажа. Кроме того, они позволят значительно сэкономить, обеспечат надежную гидроизоляцию и прослужат долго. Еще одним убедительным аргументом является то, что установить их можно самостоятельно.

В месте выхода дымохода на крышу, между ними образовывается зазор, который, в случае, если его не устранить, приведет к попаданию влаги под кровлю. Размер такого зазора может составлять 3-5 см. Традиционно для его устранения применялись битум, цемент или различные герметики. Однако такая защита является недолговечной и недостаточно надёжной. Чтобы устранить все указанные недостатки, применяется мастер флеш для дымохода. Еще одно название этого приспособления – крыза или выдра.

Что собой представляет мастер – флеш?

Сложность узла прохода дымовой трубы сквозь кровлю заключается в том, что он должен удовлетворять множеству требований:

  • герметичность и устойчивость к воздействиям окружающей среды;
  • стойкость к высокой температуре дымохода;
  • надежность и долговечность.

Изменение температуры поверхности трубы из-за разных режимов работы котла влечет за собой тепловое расширение материала при нагреве и уменьшение при остывании, значит, идеальный кровельный узел должен быть эластичным. Всем этим требованиям соответствует эластичный уплотнитель дымохода, — мастер – флеш (другие названия – проходка, крыза, выдра).

Элемент представляет собой основание из эластичного материала квадратной или прямоугольной формы с круглыми кольцами разного диаметра по центру. Кольца выступают прямо вверх или под определенным углом в виде конуса. Мастер – флеш дополнительно может комплектоваться вставкой из алюминия для усиления основания.

Модели, где конус из колец выступает под углом 90º, предназначаются для плоских покрытий. Герметизация скатной кровли осуществляется крызой, чьи кольца выступают под углом 45 или 30º.

Изделие изготавливается из 2 видов материала – силикона и резины EDPM. Разница состоит в том, что силикон эластичнее и выдерживает более высокую температуру, максимум – 315 ºС. В то время как резина EDPM может расплавиться при температуре свыше 135 или 185 ºС (есть 2 типа материала). С другой стороны, силиконовая вставка больше подвержена воздействию ультрафиолетового излучения и потому прослужит не так долго, как резиновая. Хотя этот недостаток вполне исправим, о чем будет сказано ниже.

Эластичный мастер – флеш позволяет выполнить узел прохода наиболее простым и быстрым способом. Достаточно подобрать элемент под диаметр трубы, вырезать по центру отверстие, чей размер на 20% меньше этого диаметра и натянуть на дымоход до самого покрытия. Предлагаемая производителем инструкция по монтажу гласит, что далее нужно основание мастер – флеша прикрепить к покрытию кровли с помощью герметика и дополнительно зафиксировать саморезами, как показано на рисунке:

Но на деле не все так просто как здесь показано. Данная инструкция может служить алгоритмом действий, а наша задача – уточнить кое-какие детали, дабы уберечь вас от ошибок и переделок.

Виды монтаж уплотнителей, что такое Мастер Флеш

В ряде случаев дымоходная труба, выходящая через кровлю, контактирует с горючими материалами, лишёнными изоляции. В этом случае, следует использовать дымовую крызу со специальной проходкой.

Крыза в лиаметре  должна быть на 70-100 мм больше, чем диаметр проходящей через неё трубы.

Как вариант, можно задействовать силиконовый Мастер-флеш. Он также является защитным элементов от попадания осадков и влаги. Существует два вида этого изделия:

  1. Прямой.
  2. Угловой.

Важно и нужно обезопасить проход  в том месте, где предполагается вывод трубы. Нужна защита, причём надёжная от сырости, влаги, снега, дождя и ультрафиолетовых лучей

Надёжной защитой от внешних раздражителей как раз является «Мастер-флеш» (кровельная проходка).

Давайте более подробно остановимся на каждом их них, и определимся с нюансами изделия и крепежа.

Устройство

Проходка Мастер Флеш представляет собой ступенчатую пирамидку на прямоугольном основании из силикона или резины. Каждая из ступеней имеет соответствующий диаметр, поэтому она используется для гидроизоляции труб любого диаметра. Проходку Мастер Флеш надевают на через оголовок, передвигают к основанию места вывода дымохода на крышу и закрепляют на поверхность ската с помощью саморезов. Производители предлагают модели из двух различных материалов:

  1. Из резины. Мастер Флеш из этилен-пропиленового каучука, относящегося к классу синтетических эластомеров, обладает высокой эластичностью, гибкостью, высокой степенью защиты от влаги. Их применяют для дымохода, температура газов в котором не выше 100-120 градусов, так как этот материал плавится и горит. Резина стандарта EDPM имеет пористую структуру, она имеет низкую устойчивость к химическим соединениям, в состав которых входит жир и минеральные масла.
  2. Из силикона. Мастер Флеш из силикона используют для труб дымохода, рабочая температура которых превышает 120-130 градусов. Они хорошо переносят нагревание до 220-240 градусов. Поэтому применяются для изоляции канала дымоудаления приборов, работающих на твердом топливе. Силиконовые изделия плохо переносят воздействие прямых солнечных лучей, поэтому служат меньше. Этот тип устройств для изоляции проходов не горит.

Важно! Производители выпускают прямые проходки Мастер Флеш, которые используют для монтажа на плоских кровлях, и угловые (30 и 45 градусов), предназначенные для скатных крыш. Выбирая модель для установки своими руками, ориентируйтесь на уклон скатов, если в наличии есть только прямые, возьмите проходку большего размера

Материалы изготовления

Крепления делают преимущественно из следующих материалов:

  • нержавеющая сталь;
  • алюминиевые сплавы;
  • черный металл с последующей оцинковкой или покраской.

Нержавейка имеет эстетичный внешний вид, хорошо сочетается с материалом труб сэндвич дымоходов. Такие конструкции прочны, долговечны и не подвержены коррозии. К недостаткам можно отнести высокую стоимость. Самостоятельное изготовление кронштейнов из нержавейки затруднено ввиду сложности технологии сварки нержавеющих сплавов.

Алюминиевые конструкции отличаются малым весом и приятным внешним видом. Широкого распространения в нашей стране они пока не получили из-за высокой стоимости.

Обычная конструкционная сталь весьма недорога и доступна для сварки в домашней мастерской обычным сварочным инвертором. Это делает ее идеальным материалом для изготовления кронштейнов своими руками.

Что собой представляет мастер – флеш?

Крыза дымохода получает за счет подобного устройства эластичность, мастер флеш предназначен для оформления переходов на крышу. Выпускают мастер флеш в самых распространенных конфигурациях и форматах, кроме того, возможны разные размеры и формы. Сегодня производители готовы предложить резиновый уплотнитель под крышу из черепицы, профлиста, шифера и тому подобное. Подобные системы пришли, так скажем на смену классическим «фартукам», они изготовлены зачастую из специальной резины под маркировкой ЭПДМ или силикона. Манжета позволяет герметично примыкать трубе, исключая проникновения даже пыли.

Конструкция имеет и фланец, приспособление, которое является основанием и также изготовлено из резины. По периметру, для надежного крепления, основание имеет ленту из алюминия или оцинковки, которая позволяет не только создать необходимый рельеф идентичный с крышей, но и плотно, а главное герметично установить «фартук».

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
