Печь камин своими руками из кирпича: чертежи и процесс кладки

Многофункциональная печь-камин — и для кухни, и для создания уюта

Эта камин-печь может стать гордостью любого хозяина дома, тем более, если она будет сложена своими руками. Ее можно разместить так, что она станет обогревателем и украшением двух комнат. Камин в этом случае лучше всего повернуть в сторону гостиной или спальни, а топку и плиту оставить в кухонном помещении. В данном варианте под камином устроена ниша для просушки дров, которые будут распространять аромат древесины и создавать благоприятный микроклимат в комнате.

Процесс возведения камина-печи

Просмотрев представленные модели, можно сделать вывод, что камины-печи могут устанавливаться посередине помещения, около одной из стен или между двумя комнатами. Как это строение будет расположено в конкретном случае, зависит от планировки дома и решения его владельцев.

Выбор места установки и необходимые меры безопасности

Если печь-камин планируется устанавливать у стены деревянного дома, ее необходимо обязательно отделить от горючей поверхности жаростойкой прокладкой — это может быть асбестовая плита и кирпичная кладка, металлический лист или специальный гипсокартон, керамическая плитка или комбинированный вариант, состоящий из нескольких материалов.

Постройка, устанавливаемая посередине помещения, имеет свои достоинства, и одно из них — это деление комнаты на зоны, которые можно оформить соответственно. Сторона с каминной топкой обычно повернута в гостиную или спальную зону, а варочная плита в сторону кухни. Если будет принято решение разделить зоны не только строением печи, но и перегородками, то между их стенками и печью также необходимо проложить жаростойкий материал. Лучше всего в этом случае использовать полосы асбеста, установленные в несколько слоев. При прохождении дымоходной трубы через перекрытия без жаростойких материалов, уложенных вокруг нее, также не обойтись.

Выбрав понравившуюся конструкцию печи-камина, необходимо «примерить» ее на предполагаемое место установки. Это делается с помощью измерений и нанесения разметок на полы, стены, потолок. Кроме общего вида и размеров строения необходимо обязательно иметь схему кладки конструкции – так называемую «порядовку».

Конечно же, заранее необходимо запастись всеми необходимыми материалами, а также инструментами для возведения строения камина-печи. Чтобы это сооружение прослужило долго безо всякого ремонта, рекомендовано приобретать самые качественные стройматериалы, а значит, не стоит на них экономить.

Необходимые стройматериалы и инструменты

Для работы понадобятся инструменты, которые не всегда найдутся в арсенале владельца дома, впервые собравшегося возводить печь-камин самостоятельно, но без них во время работы не обойтись. К инструментам для работы относятся:

Где можно увидеть русскую печь

Отвечаем поэтапно на все возникшие вопросы. В нашей стране вдали от цивилизации проживает огромная часть населения. В 90-е годы сложилась тенденция вымирания сел. Молодежь покидала родительские дома и отправлялась в город в поисках лучшей жизни. Многие строения остались просто заброшенными.

Большинство деревенских домов было оборудовано печным отоплением. Для того чтобы демонтировать печь, необходимо перестелить напольное покрытие и заделать отверстие в крыше под дымоход. Не у всех на это хватило желания и возможности, вот и стоят до настоящего времени символы теплоты в доме и уюта, воспетые в русских сказках.

Массивное кирпичное сооружение

Газификация позволила установить в печку горелку и дать конструкции вторую жизнь. Но современный подход к реконструкции подразумевает то, что произойдет переделка в функциональный, стильный камин.

Необходимые материалы

Кирпичная отделка каминов и печи Для изготовления небольшого камина вам понадобится:

  • Кирпич. При расчете количества материала не забывайте учитывать 10% отходов и бой;
  • Крупнозернистый песок. Перед использованием песок просевается и промывается с целью удаления мелкого мусора;
  • Глина. Чтобы построить качественный камин вам понадобится синий сорт глины;
  • Несколько ведер щебня;
  • Арматура длиной 1 м и диаметром 10 мм в количестве 10 штук.

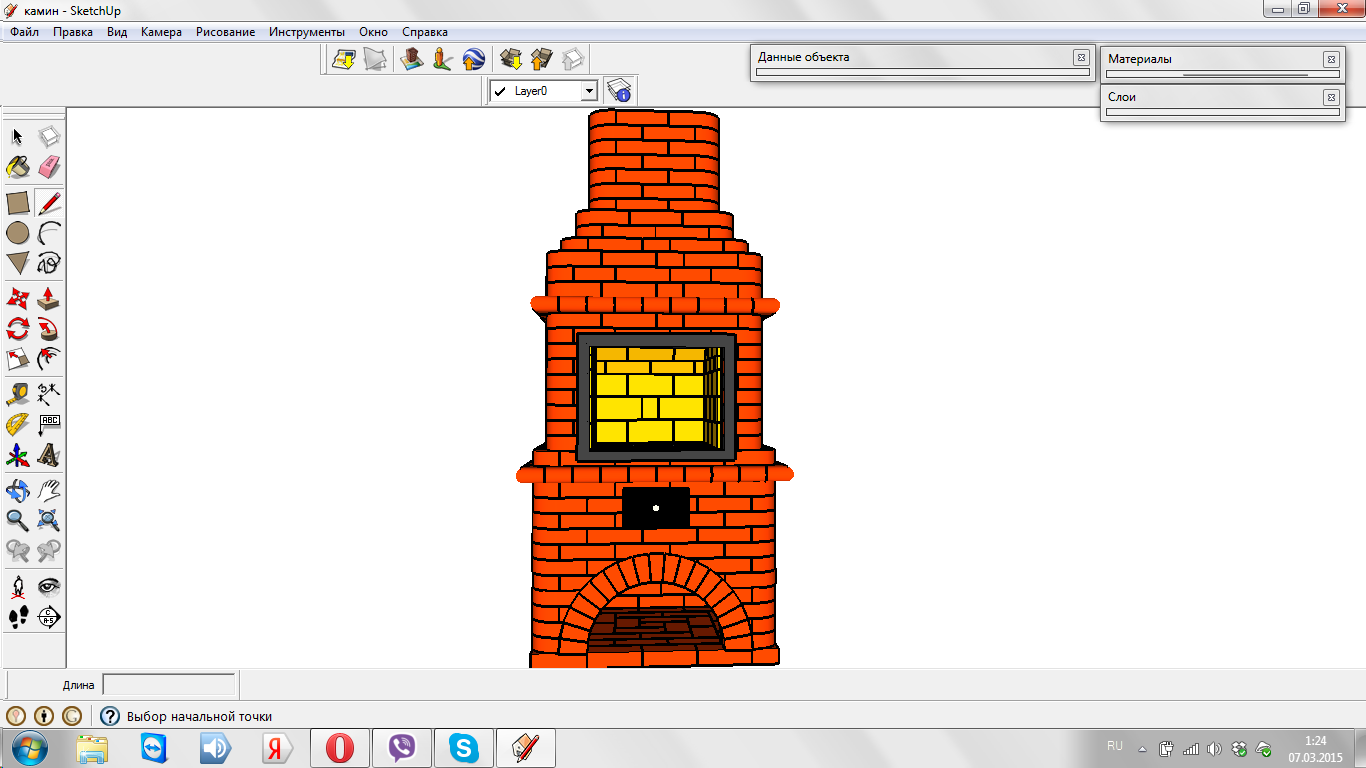

Совет: перед началом строительства нарисуйте схему кладки на бумаге. Старайтесь четко придерживаться размеров кирпича и комнаты на чертеже. Также не забывайте учитывать схему кладки дачи.

Требования, предъявляемые к кладке каминов из кирпича.

При планировании кладки камина, к нему должны предъявляться некоторые требования. В первую очередь, камин не должен создавать задымления. Благодаря работе камина воздух должен хорошо прогреваться. Также камин должен обладать эстетической красотой и подходить к интерьеру.

Размеры камина из кирпича в зависимости от площади помещения.

Перед тем, как начать строительство камина, должны быть определены параметры площади здания, в котором планируется возведение камина. В качестве примера можно рассмотреть расчет параметров веранды или же комнаты дачного дома, площадь которого равна 10, 15 и 20 м., а высота помещения при этом составляет от 3,3 до 3,5 м. В объеме помещение занимает 35, 50, 70 кубометров. Тогда отверстие топки будет приравниваться относительно данных объемов в соотношении 1:50-1:70, таким образом, это будет равняться около 0,2; 0,3; 0,4 м². Учитывая эти размеры, величина портала топливника составит:

  • 0,2 кв. м – 36х45см,
  • 0,3 кв. м – 44х67см,
  • 0,4 кв. м – 52х77см.

Глубину каминного топливника и высоту портала нужно соотносить как 1:2-2:3, причем, в процессе постройки обязательно должен быть обеспечен учет этих размеров, так как их важность очень высока. Ведь если глубина топки будет больше, чем ей полагается быть, произойдет значительное уменьшение теплоотдачи, а если глубина будет меньше, это будет способствовать задымлению

Таким образом, в данном примере глубина составит:

  • для 0,2 кв. м. 18–24 см.,
  • для 0,3 кв. м. 22–30 см.,
  • для 0,4 кв. м. 26–35 см.

Размеры дымовых отверстий каминов определяются топочной площадью, поэтому размеры дымоходного отверстия должны быть меньше в 8-15 раз, и это составит:

  • 0,02 кв. м;
  • 0,03 кв. м;
  • 0,04 кв. м.

В случае строительства дымовой трубы из кирпича, ее размер будет определяться: 14х14 и 14х27.

В целях обеспечения большей способности камина отражать тепло, необходимо осуществить внутреннее оформление его стенок под углом. Таким образом, нужно проделать разворот наружу обеих боковых стенок, в то время, как задняя стенка должны быть наклонена вперед.

В области над каминной топкой осуществляется обустройство дымовой камеры, а между топливником и дымовой камерой выпускается карниз, называемый «перевалом». Перевал – это важная часть камина, поскольку он отвечает за предотвращение вылета сажи с искрами наружу, а также обеспечивает защиту от попадания дыма в помещение.

С целью выполнения кладки камина из кирпича своими руками, необходимо определение размеров, которые приводятся к модулю кладки кирпичом. При размерах кирпича 6,5х12х25 см шов при кладке должен составить порядка 0,5 см в толщину.

С целью вычисления общих размеров камина, необходимо точно знать его расположение в плане конкретного помещения, в которое он будет установлен. Самый оптимальный вариант расположения камина – это тот, при котором нахождение торцевых стен будет внутри в углу. Возведение камина у стены, смотрящей на стену с окнами, нежелательно, так как при недостаточно уплотненных окнах, построенный перед ними камин будет способствовать созданию сквозняков.

При долгом протапливании камина происходит сильный нагрев задних стенок трубы, в результате чего может начаться пожар, в доме, построенном из дерева. При таких условиях должно быть обеспечение противопожарных мероприятий.

Преимущества и недостатки устройств

Металлический камин на дровах обладает следующими преимуществами относительно других типов отопительных приборов для частного дома или дачи:

Из чего состоит металлическая топка

  • высокий КПД;
  • небольшой вес агрегата;
  • не нужно специфического обслуживания;
  • простота монтажа;
  • молниеносный нагрев помещения;
  • можно устанавливать где угодно.

Несмотря на все преимущества, которые получает пользователь каминов на дровах, эти приборы имеют ряд недостатков. В первую очередь об печь очень легко обжечься, поскольку во время топки корпус сильно нагревается. Также данный прибор достаточно быстро остывает, что способствует неравномерному распределению тепла в помещении.

Необходимые материалы и инструменты

Для строительства печи-камина не потребуется какое-либо специальное оборудование. Все необходимые для этого инструменты можно найти у каждого хозяина:

  1. Штыковая и совковая лопата.
  2. Большой лом.
  3. Ручная циркулярная пила.
  4. Ножовка.
  5. Строительный уровень.
  6. Измерительная рулетка.
  7. Отвес.
  8. Большой угольник.
  9. Правило для разравнивания бетонного основания.
  10. Ёмкости для воды и кладочной смеси.
  11. Глубинный вибратор.
  12. Кельма.
  13. Киянка с резиновым бойком.
  14. Плоскогубцы.
  15. Молоток.

Чтобы сделать заливку фундамента потребуются следующие материалы:

  1. Материал для гидроизоляции. Можно использовать рубероид или толстый полиэтилен.
  2. Для изготовления армирующей решётки — арматурные прутья, сечением 0,8 см.
  3. Песок.
  4. Мелкофракционный (от 20 до 30 мм) щебень или крупный отсев из гранита.
  5. Для изготовления опалубки — обрезные доски, фанера или OSB плиты.
  6. Бетонная смесь марки М 300 или М 400.
  7. Гвозди и саморезы для укрепления опалубки.
  8. Проволока или пластиковые хомуты для крепления арматурных прутьев.
  9. Шамотный кирпич марки ША 8 стандартных параметров.
  10. Красный огнеупорный кирпич марки М 150 обычных размеров.
  11. Облицовочный материал.
  12. Цемент.
  13. Глина.
  14. Металлические уголки из стали с шириной полок 50х50 или 60х60 мм.
  15. Задвижка из металла.
  16. Изолирующий жароустойчивый материал из асбеста или базальта.

В качестве кладочной смеси удобно использовать готовый материал из строительных магазинов. Такие смеси специализированы под возведение подобных сооружений.

Большой выбор

Инструкция по переделке

Переделка печи в камин требуется не так часто, обычно подобные работы планируются, когда в доме уже стоит печь, но используется она крайне редко. Потратив не так много времени и средств, из такой печи можно сделать красивый и стильный камин, который не только обогреет дом, но и станет настоящим украшением для любого интерьера. Печи не так сложно переделать в декоративную конструкцию.

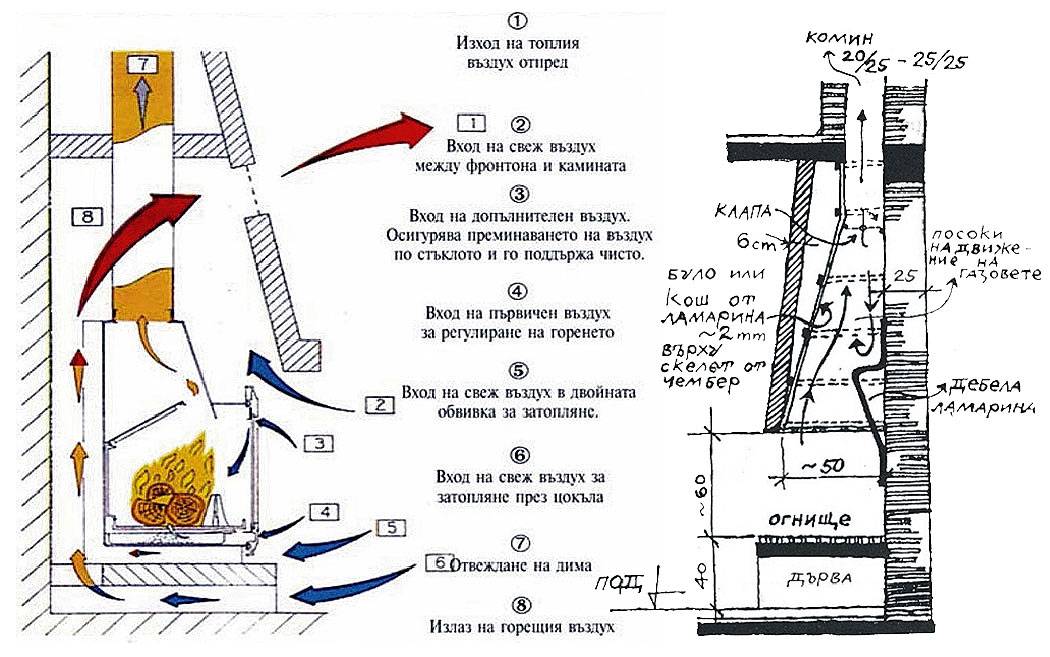

Схема устройства камина.

Часто такие печи стоят на кухнях, в центральных комнатах, они не занимают много места, но внешний вид их не всегда эстетичен. Поэтому можно смело браться за переделку и использовать камин в качестве дополнительного источника для обогрева помещения.

Чтобы переделать печь в удобный и красивый камин, необходимо приготовить следующие инструменты и материалы:

  • кирпич печной и огнеупорный, его объем зависит от того, насколько максимально придется переделывать печь;
  • строительный уровень;
  • болгарка;
  • цемент;
  • глиняный кладочный раствор;
  • дымоходная готовая труба (если старую придется полностью убирать);
  • мастерок;
  • шпатель;
  • плитка для облицовки;
  • стеклянная дверца для камина.

Перед тем как начинать переделывать печь в камин, необходимо учесть то, что топится камин иначе. Подходят только специальные древесные брикеты или сухие дрова. Поэтому рекомендуется сразу позаботиться и о том, чтобы всегда находился определенный запас топлива.

Следует подготовить все указанные материалы и инструменты, составить индивидуальный чертеж будущего камина. Внешний вид его зависит от исходной печи. Обязательно следует провести осмотр печи, выяснить, насколько качественно сделан корпус, в каком состоянии находится фундамент. Если все в полном порядке, то разбирать уже стоящую конструкцию не следует, работы проводятся на том материале, который есть. Между общим фундаментом пола дома и основанием для печи должен находиться зазор в 25 см, он полностью засыпается песком.

Схема дымохода.

У топливника глубина должна составлять 50 см, корпус внутри печи должен обязательно быть выложен огнеупорным кирпичом.

Если все условия соответствуют требуемым, то надо перейти к осмотру дымоходной трубы, так как ее, возможно, придется перестроить. У каминов требования к дымоходам отличаются от печных, высота должна составлять от 7 м, сечение — не меньше 13*25 см. Необходимо наличие специальных каналов, которые внутри конструкции будут управлять воздушными потоками вдоль дверец. Это не даст саже постоянно оседать на стекле дверки. Вариант переделанной печной конструкции можно посмотреть на рисунке. ИЗОБР.1.

С чего начать выбор конструкции

Печи камины являются комбинированными устройствами и выполняют несколько функций. Иногда предусматривают дополнительные возможности, например, встраивают бак для нагрева воды, нишу для сушки фруктов или белья. Различают многофункциональные очаги и по своему дизайну.

Когда принимается решение сделать печь камин для загородного дома своими руками, надо чётко представлять, каким требованиям должно отвечать будущее сооружение.

Чтобы правильно выбрать конструкцию, необходимо продумать следующие параметры:

  • габариты будущего домашнего очага;
  • конфигурацию, которая зависит от местоположения;
  • уровень тепловой мощности;
  • дополнительные возможности.

Устройство печи камина зависит от множества факторов, но прежде всего от того, какие функции он будет выполнять.

Шаг 9 – чистовая отделка печи камина для дачи своими руками

Пока строили трубу, кладка на камине схватилась и настала пора чистовой отделки камина. Дело в том, что кирпич на фасаде печи выглядит как будто он ручной формовки, несколько грубовато. Поэтому ровная расшивка швов будет смотреться несколько неестественно. Мы подождали пока раствор не схватиться практически окончательно и только потом приступили к чистовой отделке.

Для этого очень жесткой щеточкой с тонкими металлическими ворсинками прошлись по всей поверхности печи. Затем установили керамогранитные полочки, сделанные из обрезанных ступеней и посаженных на цементный раствор.

Вставляем всю фурнитуру и крепим ее на дюбеля по камню.

И затем, когда все готово и осмотрено на наличие дефектов приступаем к пробному розжигу камина и печи.

На весь цикл работ от заливки фундамента до пробного розжига у нас ушло около месяца. Конечно, можно было это сделать все быстрее, но в отпуск хочется не только работать, но еще и отдохнуть, а печь испытаем на полную мощность уже этой осенью.

В статье использованы фотоматериалы мастера-печника Попова А.Г.

Выбор правильного места расположения

Металлический камин может быть размещен практически в любой зоне помещения. Некоторые владельцы выбирают островное расположение (центр комнаты), другие придерживаются классического пристенного варианта. Первый вариант используется только в домах, где нет маленьких детей или же дополнительно обустраивается ограждение, второй — более практичен и отвечает всем нормативам безопасности, поэтому и пользуется наибольшей популярностью.

Дровяной обогреватель может быть встроен в стену или фальш-перегородку, что в значительной мере повлияет на обширность свободного пространства. В этом случае дымоотводная труба прилегает к стене и выводится на улицу. Однако здесь потребуется защитить поверхность от копоти посредством любых облицовочных материалов, с огнеупорными свойствами.

Фото 3 Во избежание почернения стенового покрытия, в зоне размещения камина используют облицовку.

Камин монтируется в углу комнаты, впритык к стене или с соблюдением небольшого отступа. Первый вариант достаточно популярен и считается неплохим стилевым решением. Угловая конструкция сглаживает острые углы помещения и, если в интерьере дополнительно присутствуют такие же элементы, например, угловой диван, комната обретает округлые формы, соответственно, все центральное пространство будет свободным.

Важно знать! Нельзя монтировать камин возле дверей или окон. Во-первых, если топочная дверца будет не до конца закрыта, сквозняк может привести к распространению тлеющего пепла, а соответственно к пожару

Во-вторых, КПД прибора будет значительно снижено.

Фото 4 Схематические указания по корректному размещению камина.

Устройство и принцип действия

Каминопечь устанавливается на фундаментной плите, обустроенной на дренажной подушке из песка и щебня. Сооружение имеет две топочные камеры. Та, что формирует рабочую зону камина, имеет увеличенную высоту, и может быть оборудована стеклянной дверцей. Нередко она имеет изогнутую форму — таким образом удаётся увеличить площадь отражающей поверхности.

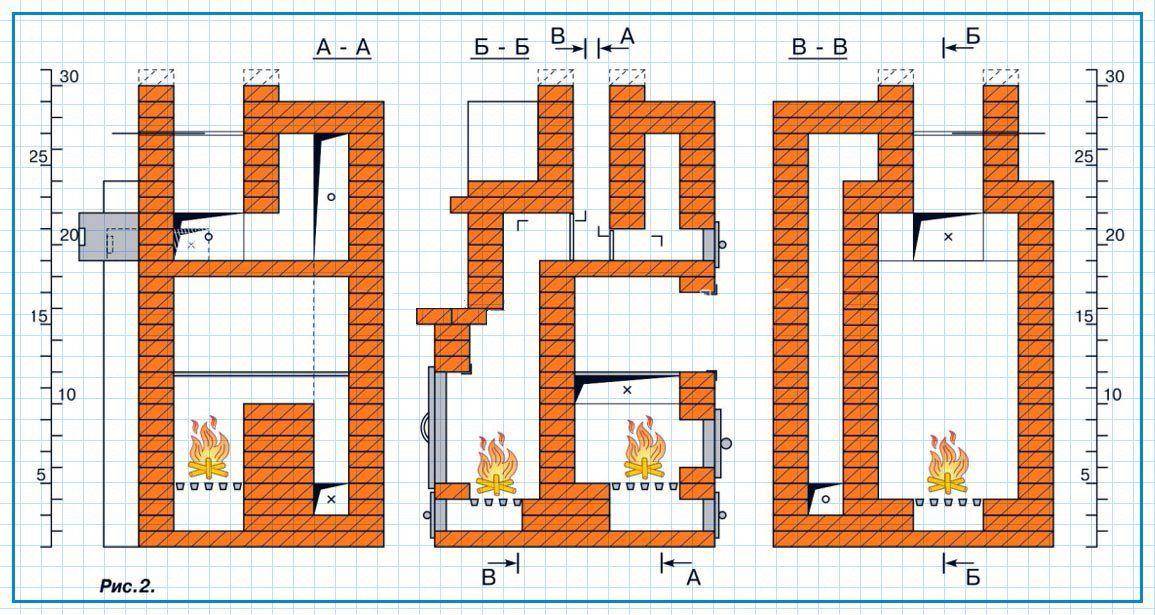

Схема движения газов внутри отопительного прибора совмещённого типа

Под топливника выполняется как в форме прямоугольника, так и трапеции. В последнем случае он сужается к задней стенке, которая выполняется наклонной, с небольшим порожком — каминным зубом или газовым порогом. Его назначение — удерживать нагар, который осаживается на стенках печной трубы. Над топкой находится дымосборник, который переходит в прямой газовый канал.

Топка имеет уменьшенные размеры и нижний поддув воздуха. В зависимости от конфигурации отопительного прибора, свод топливника оборудуют варочной поверхностью или же перекрывают кирпичной кладкой. Продукты сгорания от топки поднимаются в вертикальные каналы, обустроенные в соответствии со схемами голландских или шведских печей.

Внутреннее строение каминопечи

Чтобы не допустить попадание продуктов сгорания в помещение, дымовые каналы обоих приборов оборудуются задвижками, которые по мере необходимости перекрывают. Кроме того, дымоход снабжают дополнительной заслонкой, которая препятствует утечке тепла после полного прогорания топлива.

Порядок обустройства каминопечи своими руками

Потребуются следующие материалы для каминов и печей данного конструкционного решения:

  • кирпичи полнотелые и огнеупорные;
  • стальные полосы;
  • глиняный раствор;
  • духовой шкаф;
  • панель варочная;
  • дверки стальные.

Далее установка печи камина своими руками производится в такой последовательности:

  1. 1-й и 2-й ряды кирпичей служат для выравнивания сооружаемой конструкции, поскольку в результате заливки фундамента на его поверхности все равно образуются неровности. После завершения второго ряда строительный уровень должен показывать абсолютно ровную поверхность, в противном случае срок эксплуатации конструкции будет недолгим.
  2. В разных сторон каминопечи формируют одно поддувало и два прочистных окошка.
  3. На каждое окошко монтируют стальную дверку. Над дверцей поддувала дополнительно размещают стальную полосу. С лицевой стороны конструкции обустраивают каминное отделение, желательно с бортиком, чтобы из нее не выпадали продукты горения.
  4. Дверки перекрывают кирпичом, а со стороны камина открывают портал.
  5. Над поддувалом размещают колосник. Длинное узкое отделение перекрывают при помощи стальной полосы.
  6. Боковые каналы разделяются кирпичами пополам. Открывают топочное окно.
  7. Устанавливают топочную дверцу.
  8. Дверку топки накрывают стальной полосой и перекрывают кирпичом.
  9. Также полосой из стали перекрывают камин.
  10. Канал над топкой соединяют с ближайшим колодцем. С лицевой стороны камин закрывают кирпичом и образуют дымозаборник.
  11. Варочную панель располагают над топкой. Оставшееся пространство над переходом и колодцем закрывают стальными полосами.
  12. Канал над камином сужают и формируют варочное отделение.
  13. 14-й и 15-й ряд выполняют аналогично 13-ому.
  14. Между ближайшим колодцем и варочной камерой обустраивают вытяжку.
  15. В вытяжку монтируют прочистную металлическую дверку.
  16. Задний колодец, расположенный над вытяжкой, разделяют пополам. Тот, что будет выходить на улицу, перекрывают летней заслонкой. Колодец над очагом приобретает размер в 1 кирпич. Стальными полосами накрывают варочную камеру по всей площади.
  17. Варочную камеру перекрывают.
  18. 20-й ряд аналогичен предыдущему.
  19. 2-й задний канал расширяют до максимальных размеров и выводят из него прочистное окошко. Над колодцем с камином устанавливают заслонку.
  20. Устанавливают прочистную дверку.
  21. В полости размещают металлический духовой шкаф. С дальней стороны остается вертикальный дымовой колодец.
  22. С одной стороны духового шкафа делают отток дыма в центральную трубу.
  23. Действия повторяют.
  24. Делают переход из полости в трубу, поскольку закончился духовой шкаф.
  25. Полость и колодец накрывают стальными полосами.
  26. Поверх полос площадь накрывают кирпичом. В последнем незадействованном колодце монтируют зимнюю задвижку.
  27. Все колодцы путем использования горизонтальных ходов соединяют с каминным. Устанавливают прочистную дверку.
  28. 30-й и 31-й ряды аналогичны.
  29. Площадь накрывают. Устанавливают общую заслонку.
  30. 33-й ряд и дальше – конструкцию сужают — она переходит в трубу.

Сегодня в загородных домах встретить обычные печи можно уже не так часто, как раньше, так как есть более современные системы отопления и приготовления пищи. На первое место выходят камины, которые могут выполнять практически те же функции, но зато внешний вид их более декоративный. Камин можно располагать в любом помещении: в спальнях, гостиных, холлах. Подобный очаг придает больше уюта, дает мягкое тепло, которое довольно быстро обогревает дом небольшой площади.

Как сделать камин прочным и удобным? Стоит сразу отметить, что работы отличаются не только сложностью, но и значительными финансовыми затратами. Требуется приглашать профессионального мастера. Можно значительно сэкономить, если купить уже готовый камин из металла, требующий только внешней декоративной отделки, но назвать такой вариант лучшим нельзя.

Иногда при покупке загородного дома случается так, что в нем уже стоит обычная русская печь, которая по своему прямому назначению не используется. В этом случае на основе этой печи можно своими руками сделать камин. Такая переделка заключается в оценке состояния печи, определении плана работ, которые могут понадобиться. Как правило, чаще всего требуется расширение топки, установка дверцы и новой дымоходной трубы.

Облицовка поверхностей

Ооблицовка камина из кирпича кафелем

Когда основные работы окончены и конструкция готова к эксплуатации, возникает вопрос, чем облицевать камин из кирпича, дабы придать ему нужные эстетические характеристики. Преимущественно используется плитка 3-х типов:

  • керамика – кафель приклеивается к стенкам, благодаря устойчивости к повышенным температурам, он может длительно эксплуатироваться;
  • изразцы – небольшая яркая плитка, прикрепляемая к стенкам камина посредством штырей, которые закладывают ещё в процессе кладки. Преимущественно изразцы используются для оформления в русском национальном стиле;
  • натуральный камень — мраморная плитка.

Облицовочные работы традиционно связаны с фиксацией отдельных элементов несколькими методами. Возможно, приклеивание отдельно взятых мраморных пластин, но допустимо использование раствора, позволяющего закрепить элементы промеж собой, исключая их контакт со стенкой.

Преимущественно используется плитка толщиной не более 10мм, при этом она сочетается с креплениями S-образной формы, благодаря которым обеспечивается нужный уровень жёсткости. Работа начинается с укладки арматуры, используемой для фиксации крючков, частота установки которых зависит от толщины облицовочного материала.

Шаг 8 – делаем трубу на крыше

Перед тем как начать работы по возведению трубы на крыше, нужно подготовить безопасное и надежное рабочее место для печника.

Обычно мы делаем устройство, которое называется «гнездо». Оно включает в себя место, где можно работать, и место, куда складируется кирпич для работ.

Подъем кирпича осуществляется на этапе, когда сделана прорезь в настиле крыши и подача осуществляется с чердака. Кладка уличной части крыши осуществляется с помощью силикатного кирпича посаженного на цементный раствор. Раствор делается несколько крепче, чем обычный для кладки из пропорции 1:3 (одна часть цемента на три части песка).

Трубу делаем с элементами декора, при этом, не меняя ширину дымохода. Он должен быть таким же, как в чердачной части трубы. Силикатный кирпич очень прочный, частичный его нагрев в зимние время не влияет на его срок эксплуатации. Сверху трубу покрываем акриловой фасадной краской с добавлением колера, что бы был естественный цвет «под кирпич».

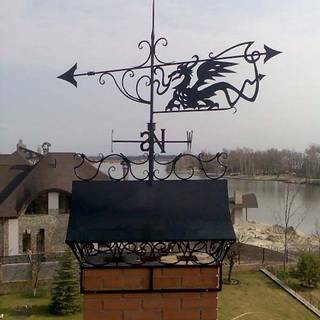

Трубу поверху укрываем козырьком, что бы ни дождь, ни снег не падали внутрь дымохода.

Порядок обустройства каминопечи своими руками

Потребуются следующие материалы для каминов и печей данного конструкционного решения:

  • кирпичи полнотелые и огнеупорные;
  • стальные полосы;
  • глиняный раствор;
  • духовой шкаф;
  • панель варочная;
  • дверки стальные.

Далее установка печи камина своими руками производится в такой последовательности:

  1. 1-й и 2-й ряды кирпичей служат для выравнивания сооружаемой конструкции, поскольку в результате заливки фундамента на его поверхности все равно образуются неровности. После завершения второго ряда строительный уровень должен показывать абсолютно ровную поверхность, в противном случае срок эксплуатации конструкции будет недолгим.
  2. В разных сторон каминопечи формируют одно поддувало и два прочистных окошка.
  3. На каждое окошко монтируют стальную дверку. Над дверцей поддувала дополнительно размещают стальную полосу. С лицевой стороны конструкции обустраивают каминное отделение, желательно с бортиком, чтобы из нее не выпадали продукты горения.
  4. Дверки перекрывают кирпичом, а со стороны камина открывают портал.
  5. Над поддувалом размещают колосник. Длинное узкое отделение перекрывают при помощи стальной полосы.
  6. Боковые каналы разделяются кирпичами пополам. Открывают топочное окно.
  7. Устанавливают топочную дверцу.
  8. Дверку топки накрывают стальной полосой и перекрывают кирпичом.
  9. Также полосой из стали перекрывают камин.
  10. Канал над топкой соединяют с ближайшим колодцем. С лицевой стороны камин закрывают кирпичом и образуют дымозаборник.
  11. Варочную панель располагают над топкой. Оставшееся пространство над переходом и колодцем закрывают стальными полосами.
  12. Канал над камином сужают и формируют варочное отделение.
  13. 14-й и 15-й ряд выполняют аналогично 13-ому.
  14. Между ближайшим колодцем и варочной камерой обустраивают вытяжку.
  15. В вытяжку монтируют прочистную металлическую дверку.
  16. Задний колодец, расположенный над вытяжкой, разделяют пополам. Тот, что будет выходить на улицу, перекрывают летней заслонкой. Колодец над очагом приобретает размер в 1 кирпич. Стальными полосами накрывают варочную камеру по всей площади.
  17. Варочную камеру перекрывают.
  18. 20-й ряд аналогичен предыдущему.
  19. 2-й задний канал расширяют до максимальных размеров и выводят из него прочистное окошко. Над колодцем с камином устанавливают заслонку.
  20. Устанавливают прочистную дверку.
  21. В полости размещают металлический духовой шкаф. С дальней стороны остается вертикальный дымовой колодец.
  22. С одной стороны духового шкафа делают отток дыма в центральную трубу.
  23. Действия повторяют.
  24. Делают переход из полости в трубу, поскольку закончился духовой шкаф.
  25. Полость и колодец накрывают стальными полосами.
  26. Поверх полос площадь накрывают кирпичом. В последнем незадействованном колодце монтируют зимнюю задвижку.
  27. Все колодцы путем использования горизонтальных ходов соединяют с каминным. Устанавливают прочистную дверку.
  28. 30-й и 31-й ряды аналогичны.
  29. Площадь накрывают. Устанавливают общую заслонку.
  30. 33-й ряд и дальше – конструкцию сужают — она переходит в трубу.

Сегодня в загородных домах встретить обычные печи можно уже не так часто, как раньше, так как есть более современные системы отопления и приготовления пищи. На первое место выходят камины, которые могут выполнять практически те же функции, но зато внешний вид их более декоративный. Камин можно располагать в любом помещении: в спальнях, гостиных, холлах. Подобный очаг придает больше уюта, дает мягкое тепло, которое довольно быстро обогревает дом небольшой площади.

Как сделать камин прочным и удобным? Стоит сразу отметить, что работы отличаются не только сложностью, но и значительными финансовыми затратами. Требуется приглашать профессионального мастера. Можно значительно сэкономить, если купить уже готовый камин из металла, требующий только внешней декоративной отделки, но назвать такой вариант лучшим нельзя.

Иногда при покупке загородного дома случается так, что в нем уже стоит обычная русская печь, которая по своему прямому назначению не используется. В этом случае на основе этой печи можно своими руками сделать камин. Такая переделка заключается в оценке состояния печи, определении плана работ, которые могут понадобиться. Как правило, чаще всего требуется расширение топки, установка дверцы и новой дымоходной трубы.

Облицовка уличной печи кирпичом и изготовление дымоуловителя (с фото)

Поверхность карниза обычно облицовывают клинкерными плитами, а его кромки декорируют обрезанным в размер торца облицовочным кирпичом.

Во время облицовочных работ необходимо следить, чтобы швы между кирпичами были одинаковой ширины. После завершения кладки узкой кельмой нужно вдавить в швы раствор, чтобы они полностью были заделаны. Затем разгладить раствор, дать ему высохнуть, а после этого произвести расшивку швов.

После завершения работы с камином можно приступать непосредственно к изготовлению дымоуловителя. Заготовки из листовой меди толщиной 1 мм следует предварительно раскроить. Ширина всех припусков для создания бортов должна составлять 29 мм, а высота трубы — 50 см. Для ее изготовления понадобятся четыре заготовки шириной по 25 см каждая. На двух крайних заготовках слева и справа нужно аккуратно под прямым углом отогнуть кромки шириной 25 мм. После этого необходимо прикрепить колпак дымоуловителя к ограждению шамотной вставки. Вместо меди для дымоуловителя можно использовать и другой листовой металл (нержавеющую сталь или оцинкованное железо).

Для создания бортов тонкого листового металла необходимо зафиксировать заготовку между двумя брусками из твердой древесины, затем с помощью резинового молотка и монтажного бруска аккуратно отогнуть выступающую кромку. Затем на заготовках на одинаковых расстояниях друг от друга следует сначала произвести разметку, а после этого под заклепки просверлить отверстия диаметром 4 мм. У скрепленного дымоуловителя край колпака рекомендуется усилить, используя латунные уголки.

Сверху необходимо установить дымовую трубу квадратного сечения с флюгаркой. Ее можно просто надеть на колпак, но все-таки рекомендуется прикрепить, используя заклепки. В таком случае трубу точно не сдует ветром.

К ограждению топки дымоуловитель нужно зафиксировать с помощью стальных оцинкованных кронштейнов. Перед этим их нужно загнуть и прикрепить к колпаку заклепками длиной 12 мм. Для того чтобы правильно произвести разметку точек сверления отверстий под дюбели, колпак с трубой нужно приложить к камину, определить место будущего расположения кронштейнов, только после этого сделать разметку, снять колпак и просверлить отверстия. Затем колпак можно поставить и привинтить.

В очаге находится рама для подвески гриль-решетки и установки зольника. Для ее изготовления понадобятся стальные уголки. Их необходимо соединить друг с другом на винтах или с помощью сварки. В качестве опор для гриль-решетки рекомендуется к тыльному поперечному элементу рамы прикрепить два вертикальных элемента, выполненных из полосовой стали.

Кроме того, понадобится флюгарка, которая представляет собой колпак, венчающий дымовую трубу. Он необходим для предотвращения попадания осадков и птиц в устье трубы и для защиты ее от влаги.

Можно приобрести готовую решетку для приготовления жаркого, но можно сэкономить и самостоятельно сварить ее из отрезков стального прутка сечением 8×8 мм и длиной 540 мм каждый, предварительно изогнув их. Не стоит забывать о том, что два отрезка такого прутка понадобятся для рамки решетки, которую изготавливают в первую очередь, а затем на нее наваривают остальные прутки (примерно 18 штук). Вместо сварки можно использовать винты. После сборки решетку рекомендуется хромировать. К продольным элементам рамы сверху нужно прикрепить два таких же отрезка прутка, использующихся в качестве направляющих для выдвижного зольника. Расстояние между ними должно быть немного больше ширины зольника. Сам выдвижной зольник лучше всего изготовить из черной жести толщиной 1,5 мм.

Посмотрите пошагово, как сделать уличный камин на видео, предложенном далее на этой странице:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
