Кладка простой кирпичной печи для садового домика

Этап 2. Выбор подходящего места

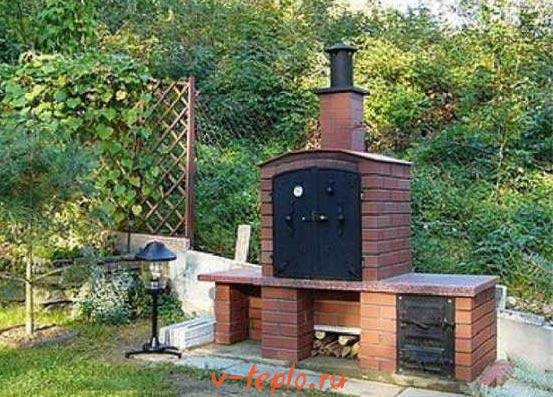

Сразу оговоримся, что уличная печка должна располагаться в максимально удобном месте. В идеале ее месторасположение следует определить еще на начальной стадии возведения дома. Но если дом уже выстроен, то выбор места будет зависеть от конкретных условий.

При этом следует придерживаться ряда обязательных требований:

  1. конструкция должна быть размещена возле зоны отдыха, террасы или веранды (в противном случае придется соорудить навес и поставить несколько скамеек);
  2. обязательно должно быть освещение;
  3. касаемо габаритов ничего конкретного посоветовать не можем, так как они зависят только от ваших личных предпочтений и нужд;
  4. между беседкой и печью (если дистанция будет достаточно большой) нужно проложить дорожку;
  5. конструкция должна располагаться с подветренной стороны, дабы дым не попадал в дом;
  6. рядом с растениями и кустами ее лучше не строить, ведь те могут пострадать от высокой температуры;
  7. пространство вокруг печи нужно уложить камнем или плиткой;
  8. и самое главное – рядом не должно быть никаких легковоспламеняющихся материалов!

Особые требования

Повторимся: достоинства грубы – компактность и возможность постройки в существующем доме без производства капитальных строительных работ. Но поместить более мощную топку в строении печи в общем тех же размеров не так-то просто, от чрезмерной тепловой нагрузки оно все быстро придет в негодность. Если не соблюдены особые требования к:

  • Фундаменту печи.
  • Кладочным растворам.
  • Способам кладки строения печи.
  • Выбору и способам установки печной фурнитуры.

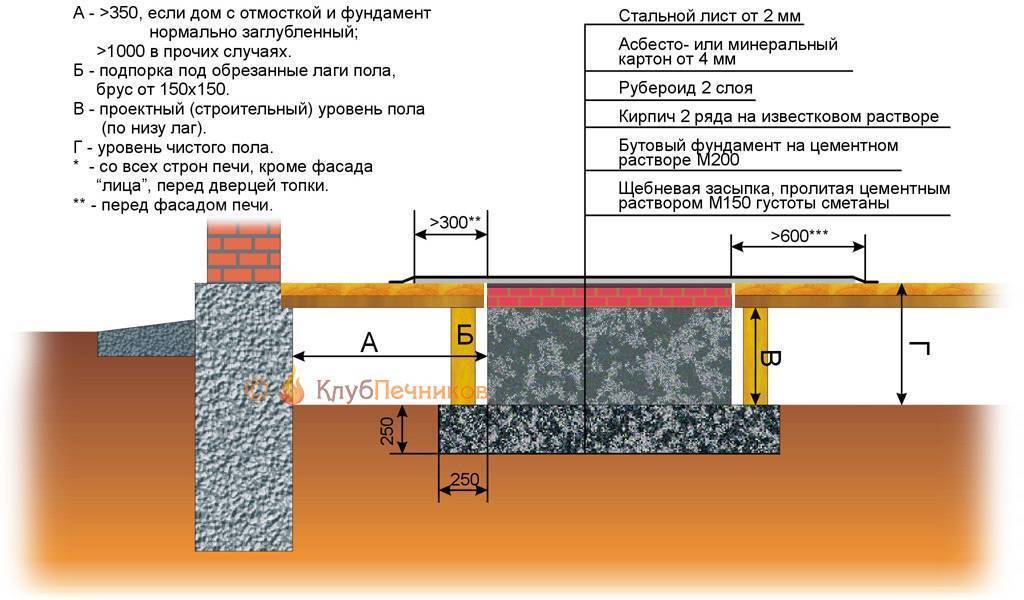

Конструкция фундамента под грубу дана на рис. Щебневая подушка без песчаной подсыпки перед заливкой выравнивается в горизонт. Заливочный раствор М150 – цемент М300 и песок 1:2. Зазор между бутовым фундаментом и настилом пола – 30-40 мм. Не забудьте обрезанные лаги подпереть! Оставление их концов висячими – распространенная, но грубая ошибка. Размеры фундамента в плане должны выступать на контур печи не менее чем на 100-150 мм.

Устройство фундамента печи-грубы

Примечание: кирпичная постель на фундаменте под печь выкладывается с перевязкой в рядах и между рядами так же, как первые 2 ряда кладки строения печи, см. далее.

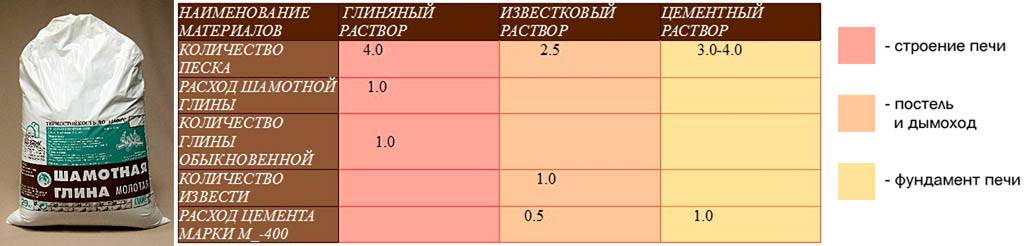

Чтобы сложить грубу, используются растворы 3-х видов, см. рис. ниже. Постель на фундаменте и дымоход выкладываются на известковом растворе как сочетающем в себе достаточную тепло- и влагостойкость, но бут нужно укладывать только на вполне влагостойком цементно-песчаном растворе. Песок на глиняный раствор весьма желательно брать горный или овражный, с шероховатыми зернышками. Обычная глина – покупная печная, гарантированной жирности и, главное, чистоты. Самокопаная глина, доведенная до нужной жирности песком, на кладку грубы мало пригодна.

Составы кладочных растворов для печи-грубы

Для кладки грубы используется печной и, если порядовкой (см. далее) предусмотрено, шамотный кирпич; красный рабочий пригоден высшего качества – светло-красного цвета (вполне отожженный), без пятен пережога, перекоса и вспучивания. Кирпич сухой формовки непригоден абсолютно. Кладка строения грубы ведется по след. правилам:

  • Если вы печник неопытный, каждый ряд кладки сначала выкладывается на сухую; обнаруженные дефекты подрезки/обкалывания кирпичей устраняются.
  • Каждый кирпич перед укладкой на раствор замачивается до прекращения выделения пузырьков воздуха. Бухать все кирпичи в бочку огулом нельзя!
  • Слой раствора 5 мм наносят на постель и тычок укладываемого кирпича.
  • Укладываемый кирпич плавным движением чуть с наклоном кладут и придвигают к предыдущему, чтобы в шве не осталось воздушных пузырей.
  • Кирпич прижимают, пока шов не сойдется до 3 мм; пристукивать нельзя!
  • Между шамотной и обычной кладкой начальный шов 8-10 мм; после прижима – 6 мм.
  • Шов между кирпичами и металлическими закладными деталями (см. далее) – 10 мм.
  • Выдавившиеся из шва излишки раствора снимаются кельмой (мастерком).
  • Обнаруженные после уборки лишнего раствора выемки в швах заполняются раствором вдавливанием без поперечных движений, но не затиранием!

Предпочитающие учиться наглядно видеоурок по кладке отопительно-варочных печей могут посмотреть ниже:

Видео: кладка отопительно-варочной печи

Неправильная установка печной дверцы

Фурнитура и колосники для грубы нужны чугунные литые; дверцы и задвижки – с установочной юбкой и отверстиями в ней под диагональные проволочные усы. Фурнитура стальная сварная или чугунная с проушинами под прямые усы (укладываемые вдоль соотв. стены печи) в данном случае непригодна. Однако ставить дверцы/задвижки так, как на рис. справа, в грубу нельзя; это вообще не по печным правилам. Для дачной голландки на 2,5 кирпича в плане, которую топят раз-два в сезон, может быть, и пойдет, но не для грубы.

Нужно, во-первых, обжать усы (проволока – оцинкованная 2-3 мм) накруткой так, чтобы не шевелились. Прижмите сначала не натуго, поставьте на нужный угол (от дальнего конца уса до внутренней стороны кладки должно остаться не менее 12 мм). Затем аккуратно затяните, потрясите дверцу/задвижку слегка. Не уехали? Годится. Затем, во-вторых, нужно плотно обмотать юбку асбестовым шнуром (или из базальтового волокна), и вот только теперь ставить на место. Об установке в печь фурнитуры тоже можете посмотреть следующие видео.

Печь начинается с фундамента

Даже маленькая кирпичная печь своими руками выложенная на даче или в бане, весит более тонны. Поэтому ставить ее нужно не на пол, а на свой собственный фундамент.

Верхний срез фундамента совпадает с уровнем чернового пола

Нужно обратить особое внимание на то, чтобы верхняя плоскость была идеально горизонтальной. Это позволит избежать перекоса кладки и сильно упростит работу печника

На фундамент для гидроизоляции укладывается два слоя рубероида, пергамина или прочной строительной пленки. Поверх гидроизоляции укладывается стальной лист и слой теплоизолятора (чтобы тепло не уходило в фундамент). На весь этот “пирог” для будущей печи из кирпича своими руками ложатся кирпичи первого слоя кладки.

Как определить параметры печи

В зависимости от площади помещения

Чтобы вычислить размер отопительного агрегата, необходимо учесть теплопотери в доме. Для этого сначала надо измерить площадь жилья, затем рассчитать требуемое количество тепла. Обычно 1 м 2 нагретой печью поверхности отдает около 500 ккал в час. А для каждого кубометра площади комнаты нужно примерно 60 ккал. Исходя из этого, можно рассчитать требуемую поверхность щитка печи, который будет отдавать тепло.

Следует также учесть разницу температур. Например, для того чтобы нагреть помещение до 20° С при – 20° С, нужен отопительный прибор с мощностью около 2 кВт.

Ориентировочная таблица:

Теплоотдача, Втпри 2-х токах в сутки Примерные размеры печи, мм Площадь помещения, м 2
1700770×51014-15
1800900×51015-16
20001020×51017-18
23001150×51020-22
26001150×102022-23
28001120×90025-27
33001280×115027-30
37001660×144031-35
38001530×185037-40

Размеры топливника здесь не вынесены, так как они примерно одинаковы: 380×260 и более мощных конструкциях – 380×380 мм.

В зависимости от вида используемого топлива

От вида топлива зависит теплоотдача, то есть количество тепла, которое выделяется при сгорании 1 кг. Итак:

  • дрова выделяют около 2000 – 4000 ккал (в зависимости от влажности и вида);
  • торф брикетный – до 4000;
  • бурый уголь – 4700 ккал;
  • каменный уголь от 5000 до 7000;
  • антрацит – 7200 ккал.

Получается, что при отоплении углем теплоотдача будет выше. Однако следует учесть, что дрова – более экологичный вид топлива.

Подготовка к работе

Сделать сложную и высокоэффективную каменную печь для дачи из кирпича своими руками без строительного опыта вряд ли получится. Слишком уж много нюансов и секретов таит в себе работа профессионального мастера-печника. Но небольшая по размеру, и несложная по конструкции, вертикальная каменная печь для дачи – вполне может быть построена даже неподготовленным человеком. Главное в этом процессе – делать все очень внимательно, аккуратно и в соответствии с нашими рекомендациями.

Выбор строительных материалов

Поскольку описываемая маленькая печь из кирпича для дачи топится дровами, не предназначена для интенсивного и длительного нагрева – ее можно сложить из обычного, а не огнеупорного кирпича. Хотя, для топочной камеры лучше все же использовать жаропрочный материал.

Перечень и необходимое количество материалов:

  • красный керамический полнотелый кирпич – 700 шт.;
  • решетка колосника – 1 шт.;
  • топочная дверка – 1 шт.;
  • дверка поддувала – 1 шт.;
  • дверки каналов очистки от сажи – 2 шт.;
  • задвижка – 1 шт.

Для печи для дачи на дровах своими руками нужно выбирать полнотелый керамический кирпич, которые не крошится от среднего удара молотка, и издает при этом не звонкий (это перекаленный кирпич), а гулкий звук. Желательно, чтобы боковые грани кирпичей были гладкими.

Для раствора нужна будет глина. Печники предпочитают выбирать “жирную”, из которой раствор получается мягкий, как масло, и пластичный, как мягкий пластилин. Такую глину для строительства печи для дачи своими рукам можно найти в строительных магазинах или, посоветовавшись с местными жителями, просто накопать в округе.

Инструмент

С хорошим инструментом печь для дачного дома строится быстро и легко. Для работы следует подготовить уровень, отвес, мастерок, молоток каменщика и посуду для приготовления глиняного раствора. Для резки кирпича нужна болгарка.

Приступаем к работе!

Когда все материалы и инструменты подготовлены, можно начинать поэтапную работу.

1. Закладываем фундамент.

Печь для дачи будет базироваться на обычном ленточном фундаменте.

Этапы работы:

  • Разметить место фундамента, используя шнур. Основание печи должно возводиться в соответствии со строгими геометрическими пропорциями. Для этого советуем прибегать к помощи строительного уровня.
  • Подготовить траншею (яму глубиной до 50 см).
  • Предварительно утрамбовав землю, положить на дно металлические прутья, а затем засыпать яму щебнем. Чтобы грунт не осел, можно дополнительно установить прутья поперек ямы.
  • Развести цемент с песком (1:3) и залить фундамент. Через несколько дней он застынет полностью. Чтоб цемент не растрескался при жаркой погоде, можно регулярно совершать его полив.
  • Для защиты готового фундамента от попадания воды покрыть его слоем рубероида.
  • Для поднятия основания установите шлакоблочное основание и покройте его слоем асбеста. Другой способ — это установка дощатой опалубки, которую тоже заливают раствором цемента и песка.
  • Разметить границы будущей конструкции.

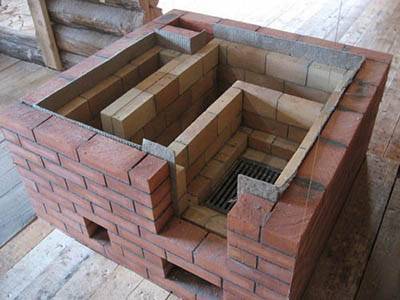

2. Возводим кирпичные стены.

Это также можно сделать своими руками:

  • Кирпич можно укладывать двумя способами: горизонтально или на ребро. Направление можно контролировать натянутой веревкой. Используйте строительный уровень и отвес, чтобы кладка была ровной.
  • После того, как первый ряд будет уложен, приступаем к установке дверки поддувала: с помощью проволоки (диаметр ее 3 мм) они будут крепиться к кирпичной кладке. Предварительно необходимо проделать в кирпичах надрезы, используя «болгарку».
  • Продолжаем кладку, не забывая следить за толщиной шва: она должна составлять 7 мм. Затем КИРПИЧ следует прижать и пристукнуть молоточком, а излишки раствора удалить с помощью мастерка.
  • Не забудьте предусмотреть на чертеже ПЕЧИ вторые дверки поддувала.
  • Когда закончите кладку кирпича, поверх них необходимо уложить плиту из асбестоцемента, в которой должны быть отверстия для воздуха. Эта плита нужна нам для приготовления или разогрева пищи.
  • В процессе укладки кирпича вы можете трансформировать конструкцию печи по своему вкусу: оборудовать места для духовки, лежанки и т.д.

3. Укладываем печную арку.

Укладка арки считается самым сложным этапом в построении печи. А если печь будет располагаться на улице, тем более арка должна быть аккуратной, ведь она всегда будет на виду у вас и ваших гостей.

Перед кладкой кирпичей хорошо, если в жарочной и топочной камерах будут вмонтированы две фанеры, а кладка будет производиться на их поверхность.

4. Устанавливаем дымоход.

Дым из печи удаляется с помощью дымохода. Он обычно представляет собой стальную трубу, которую устанавливают на задней стенке печи и цементируют.

Для предотвращения ожогов открытая нижняя часть дымохода тоже покрывается цементом и закладывается кирпичами.

5. Придаем печи эстетический законченный вид.

Вашу печь для дачи можно превратить в настоящее произведение искусства, используя любой термостойкий материал: отделочный кирпич, плитку или керамогранит.

Используйте фантазию и создайте уют вокруг вашего очага: можно оборудовать печь барной стойкой, можно установить рядом мойку, шкафчики для посуды и продуктов.

6. Проверяем нашу печь, то есть затапливаем.

Необходимо обратить внимание на тягу, на наличие щелей, которые могут пропускать дым. Когда вы убедитесь, что ваша печь исправна и не имеет недочетов, можно приступать к приготовлению пищи на ней

И не забывайте соблюдать технику безопасности!

Обязательно посмотрите небольшое, но очень полезное видео:

  1. Определитесь с типом печи, устанавливаемой на улице.
  2. Определитесь с местом, на котором печь будет установлена.
  3. Подготовьте чертеж вашей будущей печи.
  4. Составьте список необходимых материалов и инструментов, проанализируйте рынок стройматериалов, а на основании него составьте смету расходов.
  5. Разработайте поэтапный план установки печи, это поможет сориентироваться по срокам, которые займет строительство.
  6. Приступайте к строительству! И пусть ваша печь долго радует вас и ваших близких вкуснейшими блюдами, приготовленными на ней.

Принцип работы печи для барбекю, её отличия от мангала

Опытные мангальщики, через чьи руки прошли многие килограммы приготовленного мяса, хорошо знают, что на мангале продукт жарится только снизу за счет довольно горячего инфракрасного излучения тлеющего древесного угля. Верхний слой мяса на шампуре обдувается свежим воздухом и поэтому шампуры с продуктами нужно постоянно поворачивать.

Совсем по иному приготавливаются продукты в печи барбекю. Решетка, на которую они укладываются, размещается на 20-25 см ниже уровня боковых стенок и это имеет большое значение. В отличие от мангала, поддон для угля в печи для барбекю делается сплошным, без отверстий для получения тяги.

Уголь тлеет, а не горит. Продукты постепенно «доходят» в нежарком излучении тлеющего угля и тепла, отраженного от стенок конструкции. Причем копоть на стенках конструкции, словно зеркало, отражает назад все тепловое излучение, и продукты равномерно прогреваются со всех сторон. Благодаря высоте стенок над продуктами создается теплая воздушно-дымовая подушка, придающая пище особый подкопченный аромат.

Если для шашлыка подходит только самое мягкое мясо, то для приготовления в барбекю ограничений гораздо меньше. Да и блюда, как правило, получаются более нежными и сочными, однородно пропеченными на всю толщину. Даже старая жесткая говядина, правильно приготовленная в печи барбекю своими руками, под хрустящей запеченной корочкой скрывает нежнейшее мясо, которое получается за счет поджаривания и одновременно запекания в собственном соку.

Казалось бы — всего 25 см, совсем незаметная разница в конструкции, но в кулинарном отношении она играет колоссальную роль. Видимо поэтому для организации легких пикников на даче или для оборудования места отдыха во дворе загородного дома в последние годы чаще выбирают барбекю, а не печи мангалы. Тем более что конструкций каменных барбекю сегодня настолько много, что выбрать подходящую среди них — не составляет труда. Да и по своему функционалу эти конструкции уже могут соперничать с традиционными кирпичными печами.

Особенности установки трубы

Дымоход делаем из оцинкованной трубы, установленной на заднюю стенку и металлическую полосу, диаметром 150 мм и высотой 3 метра. Место примыкания дымохода к каменному основанию изолируем мокрым асбестом, закладываем кирпичом, слегка оштукатуриваем. Верх трубы фиксируем диагональными распорками из CD-профиля.

На оголовок дымовой трубы надеваем дефлектор (колпак, грибок). Он обеспечивает защиту от попадания дождевой воды в печь и от порывов ветра, сбивающих дымовой поток.

Дымовая труба раскреплена от кровли

Часто есть смысл устанавливать на трубу искроулавливатель — проволочную сетку с мелкой ячейкой.

В местах близости расположения дымохода с деревянными конструкциями необходимо использовать термоизолирующие прокладки из листового асбеста.

При помощи болгарки на высоте 2 метра в металлической трубе делаем прорезь для установки задвижки (шибера). Она служит для регулирования печной тяги путём перекрывания дымового канала.

В продаже имеются трубы из нержавеющей стали, специально предназначенные для устройства дымоходов. Они долговечны и имеют красивый внешний вид, однако цена на них немного «кусается».

Критерии выбора

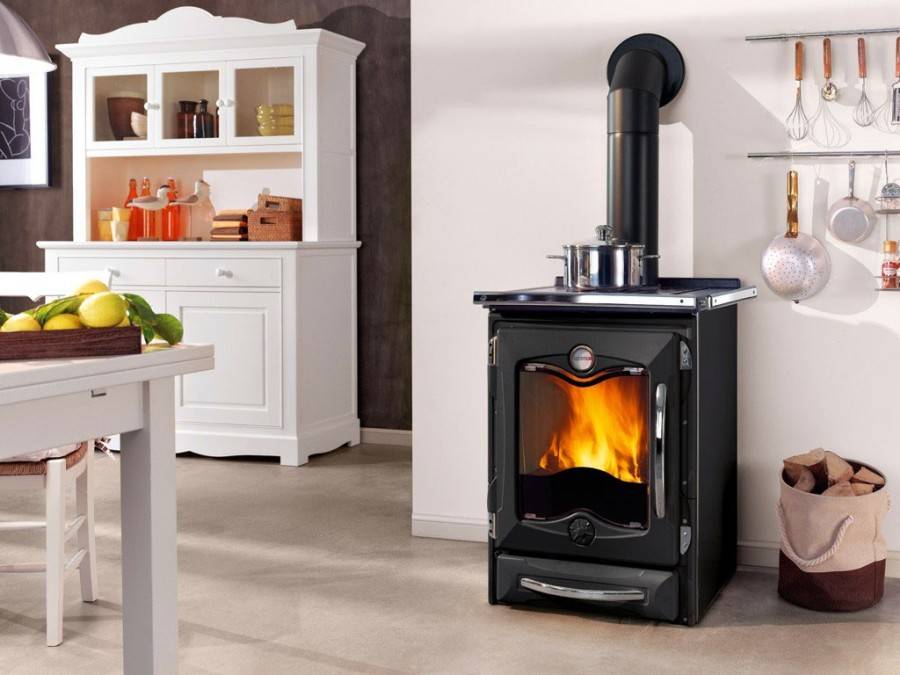

Подбирать оборудование для отопления дома нужно таким образом, чтобы оно обеспечивало полный обогрев имеющегося помещения, исходя из его площади. Печь на дровах, например, является достаточно простым и экономичным устройством, оперативно решающим проблему согревания обитателей дачного домика.

Важное значение при выборе имеют такие особенности:

  • компактность и простота конструкции, особенно если домик маленький;
  • безопасность эксплуатации в домах из любого материала, герметичность дымоотвода, соблюдение параметров тяги;
  • устойчивость к природным факторам в периоды, когда печь не эксплуатируется;
  • оперативная растопка, быстрое нагревание помещение, сохранение тепла в течение длительного периода времени;
  • наличие удобной дверцы, которая позволяет использовать устройство в качестве камина;
  • обустройство варочной поверхности;
  • предпочитаемое топливо для топки – желательно останавливать выбор на более универсальных моделях;
  • мобильность, возможность перемещения при необходимости;
  • встраиваемость блоков для подключения системы ГВС в домике.

Принцип работы

Работает такое устройство просто:

  • закладываем дрова в топку и растапливаем печь. Перед этим открываются поддувала и воздушные заслонки дымохода;
  • нагретые газы поступают в первую камеру, проходят по соединительному каналу во вспомогательную топку;
  • тепло проходит к варочной панели с 2 конфорками;
  • через специальные отверстия газы поступают в общий канал дымохода;
  • потоки перемешиваются, отдают большую часть тепла кирпичным стенам и выводятся в атмосферу.

Шесток печи открытый спереди и по боковым стенкам. Благодаря такому принципу работы такие устройства обладают рядом достоинств, основные – высокий уровень производительности, экономия топлива. Особенно в летний период, когда используется только малый топочный отсек для приготовления пищи.

Какие сложности и проблемы могут возникнуть при кладке

При возведении печных стен неопытные мастера не используют отвес, в результате стена отклоняется от вертикального положения, что создает угрозу разрушения.

В случае отклонения от вертикали кладку размачивают водой и разбирают, затем выкладывают снова, с использованием отвеса.

Дно топочной камеры наклонено к печной дверце. Уклон (подушка) заполняется глинистым раствором с щебнем. Если кирпич кладут на непросохшую подушку, она может деформироваться.

Если это случилось, дно топочной камеры разбирают, размочив швы. Затем вынимают кирпичи, восстанавливают уклон и дают ему просохнуть. После этого снова кладут дно топки.

Неправильная консистенция самодельного раствора приводит к появлению трещин при эксплуатации.

Если трещин на стенах немного, их замазывают новым, качественным раствором. Если трещины глубокие и через них идет дым, раствор сильно осыпается, то печь, скорее всего, придется перекладывать.

В печи данной модели в качестве топлива используют дрова. Если в топке жечь уголь, появится много золы, а топка будет перегреваться, вплоть до образования трещин из-за неравномерного прогрева верхней и нижней части отопительного сооружения. В этом случае трещины заделывают раствором, вместо угля используют дрова.

Печи из кирпича своими руками, — особенности

Чтобы соорудить печь своими руками нужно знать, как и что делать, а также следовать некоторым правилам:

  • фундаментное основание необходимо делать надёжным, — для того, чтобы конструкцию не перекосило после зимы, его следует заглублять или использовать опорные столбы (сваи);
  • площадь основания должна быть больше габаритов печи на 20 см;
  • печное основание категорически запрещается соединять с фундаментом дачи, который со временем может дать усадку и повредить изделие;
  • для постройки конструкции требуется два вида кирпича: шамотный для топочного отделения и каналов, а также обычный керамический для остальных работ;
  • глина и цемент, — к этим расходникам предъявляются требования к устойчивости к жару;
  • дополнительные элементы, такие как: колосниковая решётка, варочная поверхность, дверца и т.д., приобретаются строго в соответствии с утверждённым проектом.

Чертежи кирпичной печи для дачи своими руками

Печь с лежанкой – русская классика

Сегодня большие и удобные конструкции, на которых можно «погреть косточки», разнообразны как по форме, так и по дизайну. Вот несколько образцов, которые при желании можно сделать и самостоятельно:

Такое разнообразие оформление продиктовано желанием владельцев украсить интерьер, сделать его уникальным.

Краткое описание конструкции

Многие не знают, как правильно построить русскую печь с лежанкой, потому что не знают ни основных элементов, ни деталей кладки.

Главные элементы, которые должны присутствовать в каждой конструкции. В различных регионах названия деталей могут различаться (например, подпечье – подпечек)

Горнило – главная, большая камера, которая служит и для укладки дров, и для выпекания пирогов. Верхняя часть горнила – свод – нагревается и передает тепло лежанке.

Перед горнилом находится шесток – небольшой отсек, куда удобно ставить противни и горшки. Здесь же производят манипуляции по укладке дров на лопатку. Иногда под шестком располагают небольшую нишу – подшесток.

Устье – отверстие, ведущее в горнило.

Под – важная часть горнила, его нижняя плоскость, слегка наклоненная к устью. Самая гладкая отшлифованная поверхность печи.

Подпечье – ниша под печью, которая служит для сушки поленьев, хранения крупной утвари, ухватов, лопат, метелок.

Перетрубье – камера между горнилом и трубой, размещенная над шестком.

Вьюшка – заслонка, перекрывающая дымоход после прогорания дров.

Лежанка – большая горизонтальная поверхность для отдыха или сушки.

Самоварник – отверстие, в которое раньше вставлялась труба самовара.

Часто к большой печи пристраивают сооружение поменьше с варочной чугунной плитой. Его можно топить летом, чтобы приготовить обед

Если требуется дополнительный обогрев дома или пристроек (веранды), в корпус печи встраивают водогрейный котел и делают разводку в нужные помещения.

Плюсы и минусы сооружения

У русской печи масса преимуществ перед современными отопительными приборами, поэтому до сих пор она пользуется популярностью, особенно в загородных домах, на дачах.

Плюсы сооружения:

  • экономичность – если построить сложную по конструкции печь, то КПД достигает 70-80 %;
  • невысокая стоимость материалов и работы печников;
  • некоторые модели топятся не только дровами, но и другими видами твердого топлива;
  • многофункциональность – отопление, приготовление пищи, отдых в комплекте;
  • требует внимания 1 раз в сутки;
  • благоприятно воздействует на здоровье сухим теплом от кирпичей.

Если соблюдены правила строительства, то безопасность гарантирована.

Сооружение из кирпича обычно служит не менее 30 лет. Конструкции, сложенные мастерами, живут гораздо дольше – 100 и более лет без капитального ремонта

Но есть и недостатки, из-за которых владельцы зданий отказываются устанавливать печку. Топливо необходимо заготавливать заранее, высушивать и отбирать его. Современные электрические и твердотопливные котлы действуют эффективнее, при этом занимают меньше места и не требуют постоянного внимания.

Русскую печь можно установить только в отдельно взятом частном доме, для отопления многоквартирных, а уж тем более многоэтажных зданий она не подходит.

Перед тем, как рассчитать и сложить русскую печь с лежанкой, обязательно нужно определить ее размеры и место установки. Приготовьтесь к тому, что конструкция займет немало места

К недостаткам относится и регулярная чистка печи от золы и сажи.

Особенности проведения работ

Не испугались трудностей и решились на возведение печки? Тогда нужно определиться с типом конструкции и обзавестись порядовым планом кладки

Обратите внимание на то, что не рекомендуется проводить работы при температуре ниже +5 градусов. Зимой не стоит заниматься кладкой печи. Итак, приступаем к изготовлению конструкции

Пошаговое руководство выглядит таким образом:

Итак, приступаем к изготовлению конструкции. Пошаговое руководство выглядит таким образом:

  • Сначала на фундамент нужно уложить два ряда кирпичей. Между ними обязательно нужен слой гидроизоляции.
  • Смачиваете глиняный кирпич и выкладываете на уровне чистового пола первый ряд. Используйте только целые блоки, обязательно предусмотрите на углах перевязку со следующим рядом. Для этого используются трехчетвертные кирпичи. По три таких блока нужно уложить в каждом из углов. Швы должны быть толщиной менее 5 мм, раствор необходимо распределять по всей поверхности кирпича. Постоянно контролируйте горизонтальность кладки – в противном случае у вас не получится сделать качественную печь.
  • Цельными кирпичами нужно выложить второй ряд. Обязательно необходимо оставить для подпечья небольшой промежуток. В том случае если вы не планируете выполнять отделку, то сразу же произведите расшивку всех швов, пока раствор не застыл. Кирпичи обязательно нужно очистить от остатков раствора при помощи влажной ткани. После второго ряда горизонтальность нужно оценивать при помощи отвеса.
  • Третий и четвертый ряды нужно перевязать в углах. Для кладки четвертого нужно использовать цельные кирпичи. Свод подпечья будет опираться на крайние брикеты, расположенные у проема. Их нужно стесать.
  • После пятого ряда нужно использовать опалубку. С ее помощью делается свод подпечья. От одной до другой пяты швы перевязываются, кирпичи максимально плотно прижимаются друг к другу. Восьмой ряд – последний для свода.
  • Стенки нужно выкладывать в один кирпич. Перевязка делается вплоть до 10-го ряда, в котором предусматривается площадка для подшестка. Под сводом пространство в подпечье нужно засыпать песком или стеклом. В этом случае печь сможет отдавать больше тепла.
  • 11-й ряд выкладывается как и предыдущие. Это покрытие для подшестка.
  • 12-й ряд – это под. Делается он при помощи огнеупорных кирпичей, раствор при этом не используется. Все зазоры нужно засыпать песком. Слева необходимо предусмотреть отверстие для золы и углей.
  • Теперь приступаем к кладке горнила. Оно полностью делается из огнеупорного кирпича. Швы не более 3 мм. Сначала нужно кирпичи положить на ребро по внутреннему контуру. Что касается стенок, то их нужно сделать в ¾ кирпича, обязательна перевязка. Чтобы прочность была выше, нужно стесать брикеты, расположенные в передних двух углах, под углом 45 градусов. Между ними установите опалубку.
  • 16-й ряд – это свод горнила. Все пространство между стенами и сводом нужно засыпать песком. Выкладывать свод нужно с краев, постепенно двигаясь к середине. Используйте шпагат, чтобы проверить кладку.
  • Окно шестка имеет форму арки. Его выкладывают после свода.
  • На 20-м ряду возводятся стены печки, при этом пространство над шестком уменьшается.
  • 25-й ряд делается примерно так же, как и 10-й. Швы обязательно перевязываются. Пространство над шестком нужно уменьшить, чтобы сформировать перетрубье.
  • 22-й ряд – перетрубье нужно сделать еще меньше. Затем закладываете туда канал самоварника.
  • 23-й ряд – на этом этапе нужно предусмотреть место для сажи и окно для чистки.
  • 24-й ряд – перекрываете перетрубье. Предусмотрите проем для установки вьюшки. Напротив него нужно поставить дверцу. Через нее будет открываться и закрываться вьюшка.
  • 29-й ряд – канал самоварника и перетрубье соединяются.
  • 32-й ряд – при помощи цельного кирпича перекрывается перетрубье. Оставляете одно отверстие и закрываете его при помощи задвижки. После ее установки можно приступать к кладке дымохода.

Все опалубки из древесины можно снимать спустя неделю после того, как кладочный раствор наберет прочность. Раньше снимать ее не рекомендуется. Кстати, по такому же принципу производится кладка печи, камина на даче. Построить русскую печь по такой технологии тоже можно, но главное – придерживайтесь инструкции.

Виды печей на дровах из кирпича

  • Отопительные;
  • Для приготовления пищи (предшественники современных плит);
  • Варочно-отопительные (сочетание двух предыдущих моделей);
  • Специальные (конструкция предназначается для особых нужд – сушка белья и т.д.).

Печь отопительная с духовкой — пошагово

Строительство желательно выполнять в летнее время, при постоянной температуре воздуха.

Для строительства понадобятся: кирпич -220 штук, три дверки для топки (13х13 сантиметров), дверь прочистная (14х14 см), плита чугунная (38х35 см), духовка (32х28х42 см), задвижка (27х13 см), лист асбестоцемента, решетка — колосник (20х30 см), полоса стали толщиной 4 мм (35х25 см).

Инструкция по кладке:

Перед кладкой обязательно строим фундамент. Вид фундамента выбираем после исследования вида почвы и уровня грунтовых вод. Дожидаемся полного затвердевания фундамента и приступаем к строительству.

Распечатываем чертеж, подготавливаем рулетку и строительный уровень. Перед строительством рекомендуется в качестве тренировки выложить печь без раствора, чтобы избежать ошибок в дальнейшем. Ряды будем нумеровать по ходу кладки для удобства. Обязательно используем отвесы и проверяем качество кирпича (отсутствие сколов и трещин). Замачиваем кирпичи в воде.

  1. Первые два ряда выкладываем согласно чертежу, сплошными. Для этого понадобится по 10 кирпичей для каждого ряда.
  2. В третьем ряду производим кладку зольника и установку поддувальной дверцы (крепим ее на проволоку и специальные металлические крепления).
  3. 4: этот ряд строим, сверяясь с порядовкой, наращивая стенки.
  4. 5: строим кирпичное перекрытие над дверцей поддувала, производим укладку решетки колосниковой (не забываем оставить небольшой зазор от металлической решетки колосника до кирпичной кладки, в зазор засыпаем песок).
  5. Далее берем асбестовый шнур и обматываем им рамку топочной дверцы. Производим строительство шестого ряда, зажимая крепление дверцы кирпичами.
  6. Седьмой и восьмой ряд – производим наращивание стенок, соблюдая порядовку, вновь сверяясь с чертежом.
  7. В девятом ряду поверх дверцы топки укладываем кирпичи, создавая перекрытие над ней. В этом ряду начинаем сооружать дымосборник и заканчиваем его к одиннадцатому ряду.
  8. Чтобы разделить зону для варки и канал для отвода дыма, укладываем полосу из стали, которая дополнительно будет поддерживать кирпичи, уложенные на ребро. Закрепляем чугунную варочную панель (ряд номер 12).
  9. С тринадцатого по пятнадцатый ряд выкладываем кирпичики «на ребро». Перекрываем камеру для варки слоем асбестоцемента.
  10. Шестнадцатый ряд – строим дно первого канала, который будет располагаться горизонтально.
  11. В семнадцатом и восемнадцатом рядах ставим дверцу прочистную, наращиваем стенки печи.
  12. Девятнадцатый ряд – перекрываем сверху дверцу кирпичами. Формируем перемычку по центру дымооборота.
  13. Двадцатый ряд согласно чертежу (строим стенки печи, перевязывая предыдущий ряд).
  14. Дальнейшие два ряда (21-22) – это строительство прочистного отверстия и завершение кладки дымооборота.
  15. После этого устанавливаем духовой шкаф, и до 27 ряда производим кладку согласно чертежу. В 27 и 28 рядах оставляем пространство между кирпичами для прочистки печи.
  16. Затем делаем полное перекрытие печи и устанавливаем задвижки (29-31).
  17. С тридцать второго ряда сооружаем дымоход и выводим дымовую трубу на улицу.

Как производить растопку кирпичной печи дровами?

Производим осмотр печи и трубы на предмет трещин. Если они есть, замазываем раствором глины. Чистим печь от продуктов сгорания. Подготавливаем дрова. Прогреваем дымоход. Закладываем дрова в топливник, оставляя приоткрытой дверцу поддувала для доступа воздуха. Для равномерного горения дров ворошим кочергой в процессе их горения. Дозакладку дров оптимально делать после образования первых углей.

Выбор проекта печи мангала, порядовка

При выборе проекта учитывается количество свободного места на участке, функции, которые будет выполнять готовая постройка и материальные возможности.

Фото 2. Проект печи мангала с коптильней из кирпича, выполненный в специальной компьютерной программе.

Основные элементы, присутствующие в каждой коптильне с барбекю:

  • топка;
  • решетка для барбекю, мангала;
  • коптильная камера;
  • дымоходная труба.

Топок может быть несколько, каждая располагается под коптильным шкафом или решеткой для барбекю. Дымоходные трубы от коптильной камеры и барбекю соединяются вверху в общую трубу.

Типичные варианты конструкции коптилен с барбекю:

  1. барбекю с верхней коптильней;
  2. угловая коптильня;
  3. коптильня по типу «русская печь»;
  4. коптильня с открытой решеткой барбекю.

Первый вариант, в котором коптильная камера располагается прямо над решеткой для барбекю, занимает мало места (1—1,5 кв. м) и подходит для постройки на небольших участках.

Во втором варианте основной очаг с барбекю располагается по центру, а по бокам находятся две дополнительные топки с плитой и коптильным шкафом над ними. Боковые топки расположены под прямым углом друг к другу, так они делают конструкцию удобной для установки в углу дачного дома или веранды.

Фото 3. Пошаговая схема порядовки кирпичной печи барбекю с коптильней. Включает 33 ряда.

Коптильня по типу русской печи имеет угловой центральный дымоход, несколько топок и основной дымоход. Помимо коптильной камеры и места для барбекю, оборудована духовым шкафом, плитой и местом для сушки дров. Такой проект выбирают при наличии достаточного пространства и готовности нести расходы на строительные материалы.

Вертикальная коптильня с пристроенным сбоку открытым очагом для барбекю, без дымохода, годится только для установки на улице. Открытая решетка для барбекю позволяет повару подходить к прибору с любой стороны.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
