Пошаговая инструкция по изготовлению печи для беседки из кирпича

Разновидности

Беседка на участке может строиться по разным проектам. Соответственно она будет иметь разные формы и размеры. Она может походить на обычный легкий навес, под которым установлен мангал. В другом случае она представляет собой основательное сооружение, в котором размещены печь, барбекю и мангал. В таком строении может расположиться камин, у которого вся семья вместе с друзьями сможет комфортно отдохнуть в любую погоду. Для возведения сооружения можно использовать самые разные строительные материалы. Выбор их зависит только от желания и финансовых возможностей хозяев.

Чаще всего проекты предусматривают для строительства дерево. Оно хорошо вписывается в ландшафт любого участка. Это наиболее простой материал. Для защиты от пожара деревянные детали нужно обязательно обрабатывать специальной смесью. Беседки с печкой обычно строятся из кирпича. Для такого сооружения нужна определенная площадь. Можно изнутри отделать беседку вагонкой, снаружи — декоративным камнем, крышу сделать из черепицы или металлочерепицы.

Вариантов печей существует много. Проекты их тоже разные. Они могут предназначаться для приготовления шашлыка или плова. Кому-то по душе печь барбекю, а кому-то простая русская печь. Можно все эти возможности совместить в едином комплексе, да еще и прибавить коптильню и мойку для посуды.

Разновидности

Примеры печек для беседок предполагают создание самых разных вариантов.

Это может быть:

• русская печка;
• каменка;
• камин;
• барбекю;
• комплексы с различными модулями.

Традиционными для России являются русские печи, но более распространены сегодня барбекю и мангалы. Настоящая русская печь в беседке вряд ли уместится, так как она отличается массивными размерами. Для экономии свободного места обычно используют более рациональный вариант-мини русской печки. Устройство представляет скорее мангал, который просто выполнен в русском стиле.

Такое устройство, оборудованное плитой, удобно в эксплуатации не только на улице: оно подходит и для кухни частного дома. Гриль и плита позволяют готовить множество вариантов блюд (кроме выпечки хлебобулочных изделий). Классический мангал стационарного типа – находка для небольших участков. Несмотря на маленькие габариты, устройство позволяет готовить несколько блюд одновременно на гриле и шампурах.

Кухонные модульные комплексы обычно включают вертел, гриль, коптильню, плиту, на которую можно установить казан. Устройство подходит для выполнения нескольких задач. Но комплекс требует мощного монолитного фундамента, что можно отнести к недостаткам сооружения. Его возведение – достаточно хлопотное мероприятие. Камин, который обустраивают в домах для эстетических целей и обогрева, может быть сооружен в беседке.

Закрытые беседки с мангалом-барбекю и печкой по индивидуальному проекту

Сегодня нет необходимости самостоятельно возводить сложные конструкции в виде закрытых беседок в своем саду, так как специализирующие компании берут на себя выполнение проектов и работ, воплощая в жизнь оригинальные идеи клиентов. В результате каждая беседка отличается, отражая уникальный вкус дизайнера. Однако инвестор всегда получает готовый продукт, оборудованный в зависимости от пожеланий, то есть в наличием мангала-барбекю, печки, коптильни, встроенных коммуникаций. Шкафы, столешницы и скамейки также могут быть установлены в беседках. Конечно, специалисты помогают в случае сомнений по поводу формы, размера и правильного выбора сырья.

Арочная (лучковая) перемычка из кирпича

В данном случае ширина проемов 71,5 см, поэтому, берутся доски для изготовления кружала длиной 71 см. Существуют формулы для расчета радиуса арки, но мастер определяет путем нехитрой разметки с помощью нитки.

Нужно найти ось, для этого отмеряется 14,5 см, а по краям оставляется по 2 см

Цифры могут быть разными, важно, чтобы наивысшая точка окружности была не меньше 1/8 от ширины печного проема

К доске прикладывается правило или ровная планка (задача таким образом имитировать продолжение оси). В результате имеем 3 точки. Карандашом, зафиксированном на нитке, чертим дугу. Электролобзиком вырезаем кружало, по которому намечаем еще 2 доски и вырезаем еще два кружала.

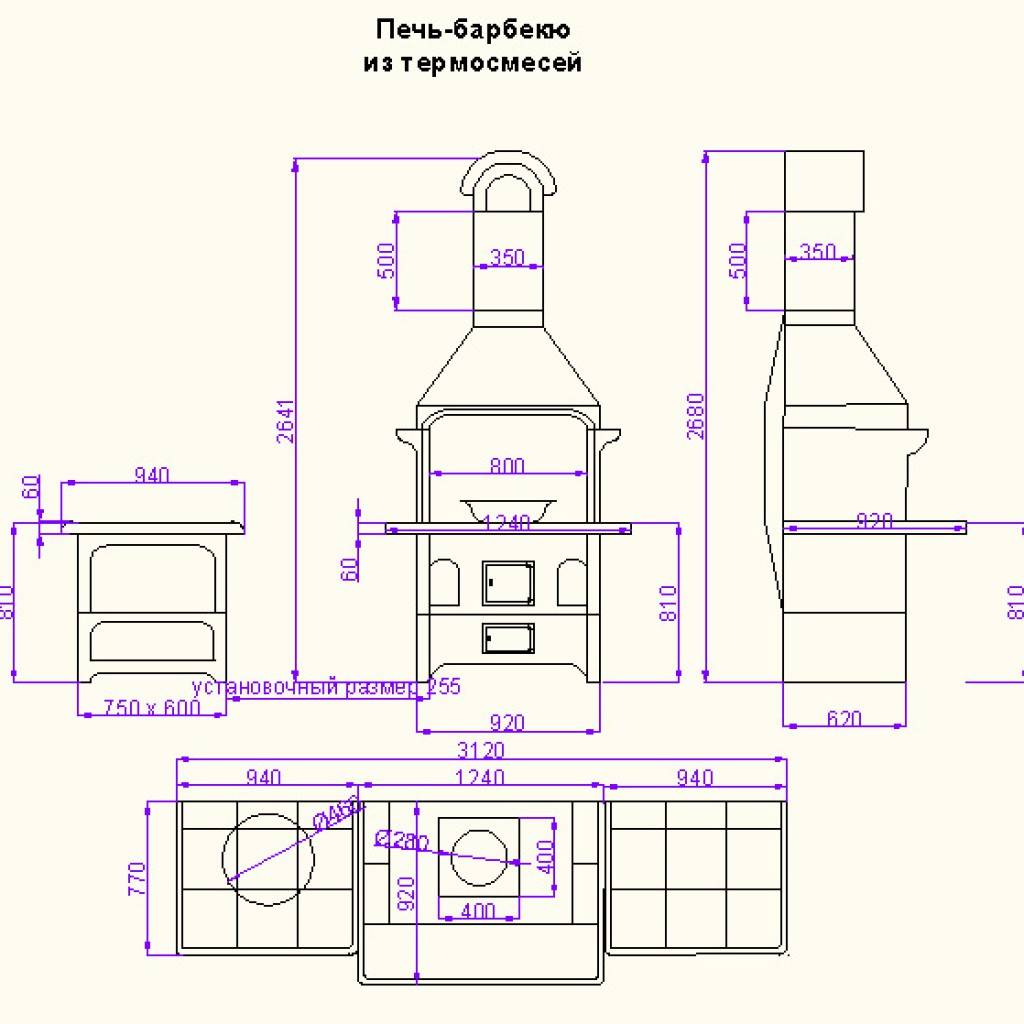

Как построить печь барбекю из кирпича своими руками: чертежи

Составление проектов и чертежей требует скрупулезной работы, но это по силам сделать самому. Тщательное продумывание этого этапа в дальнейшем облегчит расчет объема материала.

Существует 2 формата печей: прямоугольный и арочный. В первом случае не обойтись без уголка. Для проектирования арочной печи применяется шаблон специальной формы.

При проектировании барбекю нужно выбрать металл для жаровни и варочной камеры. Монтаж этих элементов из чугуна позволит дольше удерживать тепло внутри. Заслонки очага из чугуна позволят исключить попадание искр наружу. Дымоход можно монтировать из нержавеющей стали или кирпича. Это придаст конструкции уникальный вид. При разработке проекта нужно учитывать расположение печи: они могут быть угловые и прямые.

Печь барбекю из кирпича, сделанная своими руками, будет долго радовать владельца: ее можно использовать как камин, просто костер или кухню. Современные технологии предлагают применение вращающихся решеток и теплоотражающих крышек, что делает процесс приготовления пищи еще более простым и в то же время интересным.

Устройство будущей конструкции

Наша самодельная печь будет иметь несколько особенностей:

1. На фронтальной стороне выполнена варочная камера. В ней можно будет приготовить шашлык или барбекю на решетке. Если установить специальную перегородку этот отсек превращается в камеру для готовки пирогов или запекания овощей и мяса. Хозяйка сможет даже сделать хлеб.
2. Справа расположен разделочный столик, а пространство снизу служит для складывания кухонной утвари, в левой части расположен отсек для запаса дров.
3. Печь вмонтирована в заднюю часть беседки, поэтому ее тыльная сторона – это отрезок стены наружной обкладки всего помещения.
4. Дверца топочного отсека – средство для регулировки тяги. Шибер или вьюшка на нашей печи не монтируются.
5. Топку устраиваем в левой части, здесь она не мешает приготовлению и разделыванию мяса или овощей на столе.

Особенности

Роскошная кирпичная печь с зоной барбекю, варочной поверхностью, прочими атрибутами – сложное устройство, которое нелегко соорудить без опыта работ в строительной сфере. Основная особенность кирпичной печки – обязательное наличие бетонного фундамента. Если беседка выполнена в легком варианте и имеет дощатый пол, стоит обойтись переносным барбекю. Если решено возвести каменную печь, стоит подробнее разобраться в особенностях конструкции.

Безопасность

Нельзя, чтобы части печки соприкасались с предметами, которые могут легко воспламеняться. В качестве защиты необходимо использовать специальные экраны

На эту особенность стоит обратить внимание, если печка будет располагаться в деревянной беседке

Влагоустойчивость и морозостойкость

Печку в беседке используют в теплый сезон, но конструкция будет располагаться на дворе постоянно. Поэтому материалы для постройки не должны впитывать влагу. Скопившаяся жидкость, замерзая, будет разрывать кирпич, из-за чего могут появиться трещины, а сама печка начнет разрушаться.

Температура нагрева

Даже при сильной жаре внутри внешняя часть устройства не должна нагреваться. Горячие поверхности могут стать причиной ожогов при случайном прикосновении. Исключить это можно специальной отделкой поверхностей. В качестве негорючей облицовки подойдут плитка и камень.

Экологичность

Материал, выбранный для уличной стационарной печки, не должен содержать вредных компонентов, которые при нагревании будут распространяться, нанося вред здоровью тех, кто будет находиться в беседке.

Фундамент

Под стационарный мангал из кирпича обязательно нужен фундамент, что обусловлено значительным весом конструкции. Надежное основание необходимо даже под небольшой мангал, если вы хотите, чтобы он презентабельно выглядел и служил долго без просадок и трещин.

Алгоритм работ:

1. При помощи рулетки, колышков и шнура размечаем место по выбранным в проекте размерам.
2. Убираем дерн, выкапываем яму глубиной 30-35 см.
3. На треть засыпаем песком, утрамбовываем, поливаем, трамбуем.
4. Добавляем такой же слой щебня с песком в пропорции 3:1.
5. Выполняем гидроизоляцию стенок, укладывая рубероид так, чтобы он выступал на 10 см выше уровня земли.
6. Сооружаем опалубку по периметру из доски или бруса с выступом 5-10 см над уровнем земли.
7. Укладываем арматурную сетку.
8. Заливаем раствором из цемента, песка и гравия, приготовленным в пропорции 1:2:4.

После заливки не стоит спешить с возведением кирпичной конструкции. Фундамент должен равномерно высохнуть, затвердеть, постояв не менее 2-4 недель. На это время его можно прикрыть пленкой.

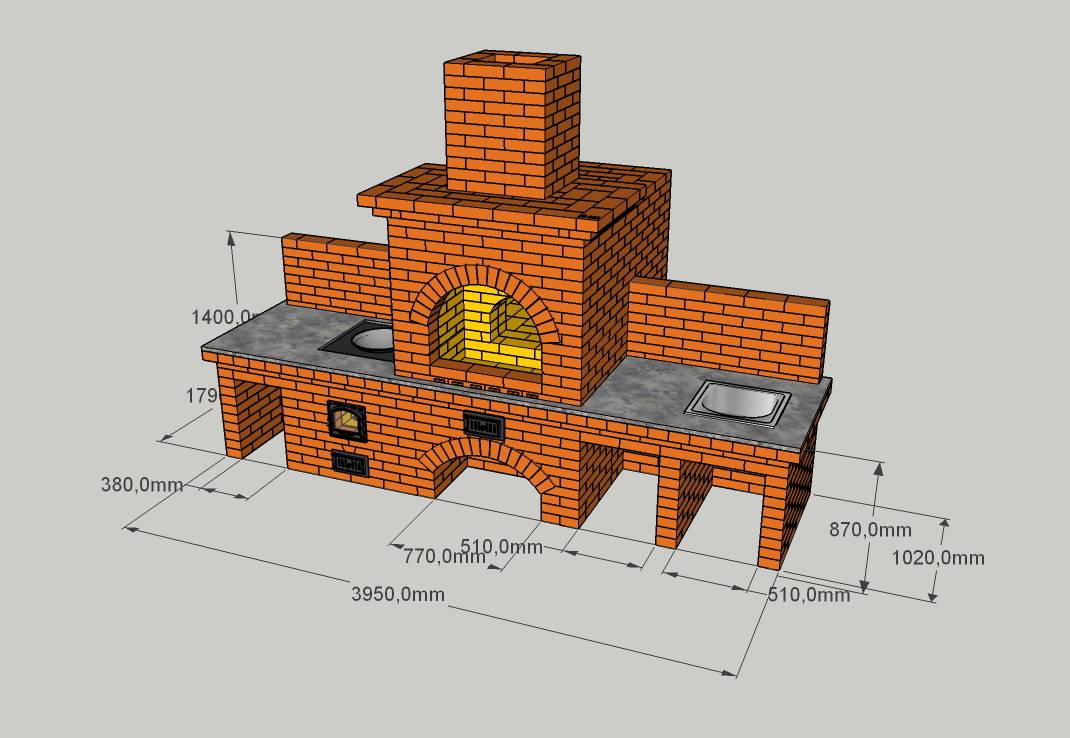

Схема порядовки

Чтобы выложить из кирпича своими руками по чертежам простую печь барбекю, понадобятся следующие материалы и инструменты:

• 360 простых керамических кирпичей;
• 120 штук кирпича шамотного категории Ш-47;
• пила для обработки камня;
• уровень строительный;
• мастерки для выкладки раствора.

Обычно первым рядом выкладывают выемку для дров и несколько идентичных ниш под кухонные принадлежности. Со 2 по 8 линии раскладка ведется в шахматном порядке с систематическими перевязками. Девятый ряд, кроме выкладки сообразно рисунку, нужно доработать: надпилить крайние кирпичи, чтобы затем получилась арка. На десятом ряду формируется сама арка (с основанием из металлического уголка) на основе Ш-47, на 11-м кладут будущие перекрытия, отпиливая идущие за ними кирпичи. На 12-й полосе наступает время закрыть кладкой каждую нишу.

Следующий ряд делается с керамическими боковинами и припуском крайних швов. 14-я линия представляет основание топки, устройство как на предыдущем ряду. Промежуток между керамикой и шамотом выдерживают хотя бы 2 см, тогда тепловое расширение не создаст проблем. Разрыв обязательно закрывают при помощи базальтовых шнуров.

Последующие два ряда ведут по разработанной схеме, края шамота снабжают фасками 20 мм, там впоследствии и будет крепиться решетка для барбекю. 17 линия представляет собой перекрытие топки в виде арки, ее делают с подъемом стенок. Кладка в промежутке внутренних кирпичей должна быть шире. Следующие три ряда размещают просто по рисунку, 21-й начинает дымоход, а на 22–24-м уровнях строго следуют схеме, планомерно сдвигаясь внутрь.

На 24 ряду делают отверстие для дымохода величиной в кирпич. Внутренняя структура трубы формируется из шамота, а вот наружная – из простого полновесного камня

Очень важно выполнить все связки вдвойне и втройне аккуратнее, нежели в стенах. Ведь труба – это конструкция более нежная, чем капитальный дом

Высота дымохода подбирается соответственно величине беседки и должна превосходит на 1 м ее кровлю, чтобы не «угощать» собравшихся дымом.

Разновидности печей для беседок

Итак, какой вид печи выбрать для беседки? Чаще всего внутри этих дачных сооружений устанавливаются мангалы, камины, барбекю, казаны и мини русские печки.

Печь мангал

Основным отличительным признаком мангала является то, что мясо на нем жарят с использованием шампуров. Стационарные конструкции этого типа возводят вместе с беседкой и устанавливают обычно у дальней стены. Очень часто кирпичный мангал совмещают с коптильней.

Фото печи для беседки. Кирпичный мангал – конструкция обычно не слишком сложная

В готовой беседке проще установить железную печь мангал. Такие переносные конструкции также достаточно удобны и при этом не занимают много места. Иногда металлические конструкции этого типа обкладывают кирпичом.

Металлическая печь мангал с казаном и столешницей

Печь барбекю

Стационарная печь барбекю для беседки также возводится из кирпича и по внешнему виду очень напоминает мангал. Однако в этом случае для жарки используются не шампура, а решетки. Разумеется, сам процесс готовки при этом становится более удобным, так как не нужно тратить время на насаживание мяса. Но мыть решетку сложнее, чем шампура.

В барбекюшнице мясо жарится на решетке

На заметку: Очень удобной разновидностью стационарной печи барбекю являются конструкции, дополненные рабочей зоной – столешницей и раковиной.

Переносные барбекю чаще всего устанавливаются в центре беседки и имеют круглую форму. Над ними так же вешают вытяжки. Последние крепят на цепи к балкам потолка. Такая беседка с очагом в центре наверняка также будет очень удобной.

Круглые барбекю обычно устанавливаются в центре и оборудуются вытяжкой

Русская печь для беседки

Еще одной очень распространенной разновидностью печи для беседки является русская мини-печь. Основным достоинством этой конструкции считается многофункциональность. Построить русскую печь в беседке – значит получить возможность не только жарить шашлыки. В ней можно также тушить мясо, делать блины, варить супы и т.д. Больше всего этот тип подойдет, разумеется, для такого сооружения, как русская беседка.

Мини русская печь для беседки – оборудование в возведении достаточно сложное

Другие разновидности

Достаточно интересным типом печи для беседки является казан. Представляет он собой обычно прямоугольную кирпичную конструкцию с отверстием вверху, в которое вставляется круглая чашка – казан. Предназначены такие печи для готовки плова.

Кирпичная печь казан используется для готовки плова

Печь камин для беседки может стать очень подходящей конструкцией в том случае, если предполагается сделать ее зимней. Такие закрытые сооружения на самом деле очень удобны.

Беседки закрытые с печью камином – сооружения уютные и практичные

Еще одной интересной разновидностью печей для беседки является печь-гриль. Сегодня в магазине можно приобрести ее портативный газовый вариант на колесиках.

На заметку: Очень популярной конструкцией считается сборный печной комплекс. Это могут быть, к примеру, беседки с печкой и мангалом, либо с мангалом и коптильней, с барбекю и казаном и т.д.

В большой беседке может быть установлен сборный печной комплекс

Красивые примеры для вдохновения

Открытая беседка с печью может выглядеть легко и современно, если сделать крышу из поликарбоната и поставить строение на тротуарную плитку. Зеленая лужайка и клумбы с цветами, высаженными вокруг строения, будут приятным дополнением для создания расслабляющей атмосферы в жаркую летнюю пору.

Беседка из дерева и камня производит весьма внушительное впечатление, особенно в соседстве с водой. Красивая печь, удобная мебель и много свободного пространства – именно то, что нужно для отдыха на природе как в дневное, так и в вечернее время.

Беседка, оснащенная печью, может иметь ограниченные размеры, предназначаясь для небольшой семьи. Под крышей устанавливается обеденный стол, вокруг которого удобно собраться домочадцам. Оригинальное оформление потолка с объемом, заданным деревянными балками, придает необычность конструкции, а за счет большой площадки, выложенной брусчаткой, появляется дополнительное пространство для гостей.

Полуоткрытая беседка с камином станет чудным местом для вечернего отдыха летом. Сочетание дерева и кирпича позволяет сохранить баланс между легкостью и основательностью конструкции. Вопрос защиты от холодного ветра решается с помощью штор

Дополнение в виде вьющихся растений позволяет почувствовать внутри беседки изолированность от внешнего мира, что немаловажно при желании настроиться на спокойный отдых

Открытая беседка с двускатной крышей интересна конструкцией самой печи и зоной приготовления пищи, решенной в духе углового кухонного гарнитура. Фактурная кладка кирпича придает беседке особую архитектурную ценность. Такая летняя кухня будет удобна и для хозяйки, и для ее гостей.

Открытую беседку с шатровой крышей можно укомплектовать русской мини-печью и грилем, пол отделать цветным камнем и установить здесь обеденную группу с круглым столом и стульями на металлической основе. Получится просторная площадка для отдыха с круговым обзором. Это особенно интересно при наличии богатого ландшафта.

Обзор строительства беседки с барбекю смотрите в видео ниже.

Кирпич, кладочный раствор, прочие материалы

При строительстве барбекю понадобится два вида кирпича: шамотный и обычный. Шамотный нужен для кладки топки и дымохода.

Топка из шамотного кирпича

Из обычного кирпича выкладывают корпус печи. И это обстоятельство надо учитывать при расчете количества кирпича.

Ближе всего к обычному керамическому блоку марка шамотного кирпича ШБ-8 (250х124х65 мм), и эти «лишние» 4 мм ширины постели компенсируют за счет разной толщины кладочного шва. В остальных случаях размеры отличаются довольно существенно.

Помимо кирпича нужен еще кладочный печной раствор. Его можно изготовить самому, но состав зависит от жирности глины, которая в свою очередь определяется процентным содержанием песка. Объемное соотношение глина/песок в растворе выглядит так:

• тощая глина (до 30% песка) — 1:1;
• средняя глина (до 15% песка) — 1:1.5;
• жирная глина (до 4% песка) — 1:2.5.

Перед изготовлением кладочного раствора глину замачивают на сутки, затем добавляют мелкий сеяный песок и тщательно перемешивают до однородного состояния. Консистенцию раствора делают такой, чтобы он «сползал» с мастерка при его наклоне приблизительно на 45°.

Для тех частей корпуса печи, которые не подвергаются нагреванию, используют обычный кладочный раствор на основе песка и портландцемента.

К основным строительным материалам относится также металлический уголок 32х32х4 мм. С его помощью формируют своды топки и поленицы, а также рабочую поверхность стола (если ее изготавливают из кирпича).

Остальные печные приборы, кроме обязательной решетки для барбекю, закупают по мере необходимости. Это могут быть: дверки поддувала и печи, колосники, варочная поверхность плиты, заслонка для регулировки тяги (шибер). А так как металл и керамический кирпич имеют разные коэффициенты теплового расширения, то для закладки всех печных аксессуаров нужен еще асбестовый шнур. Им заполняют зазор в 3-5 мм, который оставляют между металлом и керамикой на этапе монтажа.

Особенности конструкции печи из кирпича для дачи

В зависимости от типа и конструкции, печь может выполнять следующие функции:

• Приготовление пищи (жарка, варка, тушение, выпекание и т.д.).
• Сушка обуви и одежды, а также подготовка продуктов на зиму (грибы, ягоды).
• Нагрев лежанок.
• Возможность любоваться открытым пламенем зимними вечерами.

Кроме функциональной классификации, перед строительством печи из кирпича для дачи, нужно определиться и с конфигурацией.

Разнообразие печей по форме

• отопительная печь прямоугольная;
• Т-образная;
• круглая печь;
• русская печь с лежанкой;
• малютка.

Немаловажное значение имеет и размер печи. Большая конструкция печи с толстыми стенами способна распространить тепло на 50 квадратных метров

Но для того, чтобы их хорошо прогреть потребуется не менее двух часов, что не всегда удобно.

Особенно это доставляет дискомфорт на даче, куда хозяева заглядывают лишь на выходные. Стылый дом будет прогреваться не менее 3-4 часов, прежде чем температура в помещении станет нормальной.

Маленькой же печью большой дом не прогреть. Ее тепла хватит на комнату в 15-20 кв. метров. Вместе с тем, она разогреется за 30-40 минут, отдавая тепло вокруг. Кроме того, не следует забывать и про экономичность печи. Для большой печи необходимо позаботиться о запасе дров заранее и уже с лета подготовить большую дровницу.

Есть у каменной печи и существенный недостаток – невозможность обогрева дальних помещений дома. Именно поэтому в больших домах, где находится несколько комнат, размещают 2-3 печи, каждая из которых имеет свой собственный дымоход и выполняет свою функцию.

По принципу построения, печи из кирпича могут быть:

• Канальные с принудительным движением газов.
• Колпаковые печи со свободным движением газов.

К канальным печам относятся привычные «голландки» или «шведки». Сгорание дров происходит в топке, от которой отходит дымовой канал. Под действием тяги, продукты сгорания отводятся по этому дымовому каналу.

Основной задачей такой конструкции является максимальный нагрев стенки печи, а после уже тепло будет долго распространяться по всему помещению.

Канальная печь в разрезе

Несмотря на простоту конструкции, такая печь обладает рядом недостатков.

• Здесь все зависит от силы тяги. Узкий канал препятствует воздушному потоку и требуется достаточно высокий дымоход, чтобы преодолеть потоку это сопротивление. В домах с низкими потолками, это не всегда удобно. И в итоге, после обустройства печи, владельцы сталкиваются с проблемой плохой тяги в печи.
• Кроме того, принцип канального строения печи предполагает сосредоточение горячего воздуха вверху печи. То есть большая часть тепла отводится на верхнюю часть. Из-за этого, внизу, у самого пола, бывает достаточно холодно.
• КПД таких агрегатов не превышает 60-65%. А средней, со стандартной тягой и того меньше – 40-45%.
• Из-за большой конструкции, такая печь греется достаточно долго. Чтобы «с нуля» протопить конструкцию, потребует 2,5-3 часа.

Совсем по-другому себя показывают в быту печи со свободным движением газов. Их принцип впервые был описан Ломоносовым, а позже доработан Кузнецовым, из-за чего в быту такие печи получили название «кузнецовки».

Принцип действия основан на движении свободных газов. Как известно нам из физики, горячий воздух поднимается вверх, вытесняя холодный воздух. В такой печи топка и топочная камера объединены, и горячий воздух свободно циркулирует из одной камеры в другую.

В таких печах также предусмотрена вторая, а иногда и третья камера, которая соединены между собой сухим швом, расположенным внизу камеры.

Принцип действия колпаковой печи.

Как сделать русскую печь своими руками: чертежи порядовки

Возведение кирпичной конструкции подразумевает выбор места, обустройство фундамента, выкладывание отопителя и выведение дымохода. Поможет сделать русскую печь с лежанкой своими руками пошаговая инструкция и порядовка. Последняя представляет собой план расположения кирпичей в каждом слое.

Выбор места для кладки печи

Обычно подбирают такую ориентацию, чтобы устье выходило в сторону оконного проёма и было хорошо освещено. Строение может находиться как в центре помещения, так и у стены или в углу. Если дом или перегородки деревянные, их защищают негорючим материалом (оцинкованными листами или асбестовыми плитами). Кроме того, боковые грани отопителя не должны быть ближе 20 см к стенам. Это продиктовано соображением безопасности и необходимостью проведения ежегодной ревизии отопительного агрегата.

Приготовление раствора

Смеси на основе глины, применяемые для возведения кирпичных конструкций, классифицируются по жирности. От этого зависит их пластичность, устойчивость к высоким температурам, прочность и усадка. Бывают жирные, тощие и нормальные. Для строительства применяют именно последний тип раствора. Для его приготовления понадобятся вода, песок и глина. Последнюю предварительно необходимо замочить (примерно за 24 часа до кладки). В неё добавляют воду, доводя смесь до густоты сметаны. Процеживают раствор, добавляют песок и тщательно перемешивают. На поверхности смеси не должны появляться пятна жидкой глины. Если они есть, следует добавить ещё песка.

Базовые принципы кладки русской печи

Для возведения отопителя применяют полнотелые огнеупорные кирпичи без трещин и сколов. Их кладут с зазором в 5-8 мм, который должен быть обязательно заполнен раствором. Различные зоны отопителя кладут в соответствии с представленными схемами порядовки. Они могут быть выполнены в целый кирпич, поставленный на ребро или уложенный плашмя, а также в ½ (равно ширине) или ¼ (равно ребру) строительного блока. Каждый слой должен быть перевязан: поочередно переплетён двумя сторонами длинного ребра («ложка») и короткого ребра («тычка»).

Независимо от того, где будет возведена русская печь своими руками (в доме, на улице), чертежи порядовки и описание кладки печи будут незаменимы. Обязательно закладывают фундамент, опирающийся на стабильный горизонт грунта. На отметке 12 см от пола укладывают двухслойную гидроизоляцию (например, 2 куска рубероида). До уровня пола выкладывают верхнее перекрытие фундамента, состоящее из двух кирпичных рядов, уложенных вдоль плоской стороны. Основание должно быть идеально выверено по горизонтали иначе возводимая конструкция будет кривой. Чтобы избежать ошибок, следует выложить всю печку «на сухую». Все кирпичи укладывают на свои места без раствора. Мероприятие позволит разобраться с компоновкой отопителя и изучить проблемные места.

Подготовка фундамента

Лучше продумать проект беседки со встроенной печкой, так как деревянное строение может не выдержать громоздкую конструкцию.

Если установка прибора планируется в уже построенной беседке, придется разобрать часть фундамента.

Деревянное перекрытие необходимо снять и залить бетоном. На такой платформе допустимо вести дальнейшие работы:

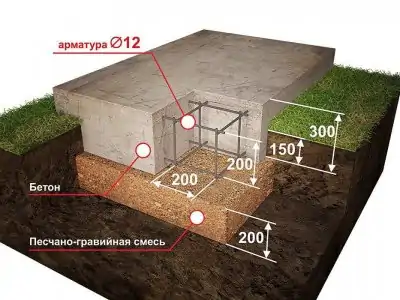

1. Выкопать 30-сантиметровый котлован, дно которого утрамбовать песком и гравием.
2. Закрепить ПГС тонким слоем бетонного раствора.
3. Соорудить опалубку для строительства фундамента. Для этого подойдут ДСП или обычные прочные доски.
4. Внутри опалубки сделать каркас из арматуры, соединенной проволокой.
5. Залить все бетоном. Нужно следить, чтобы арматура оказалась под раствором.
6. Фундамент должен застывать в течение трех недель. При высокой температуре и в сухую погоду нужно смачивать его водой.

Внимание! Фундамент должен выходить за пределы основания печи на 15 сантиметров
