Печь для бани своими руками: монтаж изделий из металла и кирпича

Как и где можно установить печь с выносной топкой

Дровяную печь в баню можно установить различными способами. Сразу скажем, что сделать это своими руками вполне возможно, есть множество наглядных примеров на YouTube от дилетантов, которые на видео демонстрируют весь процесс.

Внутри:

Печь можно установить как внутри бани, так и снаружи. В первом варианте есть опасность, так как все процедуры придется делать непосредственно в парилке. Места в бане обычно немного, там же придется хранить топливо для дровяной печи и просить всех подвинуться пока вы будете орудовать с данным агрегатом. Плюс в том, что вам не потребуется каждый час-полтора выходить в другое помещение и подкидывать дровишки, как это происходит в случае, когда топка выносная.

Также к минусам дровяной печи, расположенной внутри парилки, можно отнести «выжигание» кислорода. Чтобы люди чувствовали себя комфортно и могли париться без боязни, нужно будет сделать отличную систему вентиляции.

В предбаннике:

Выносная топка хороша тем, что занимает меньше места и обогревает не только воздух внутри парилки, но и предбанник, где все обычно переодеваются. Согласитесь, не хочется находиться в холодном помещении после того, как несколько часов «мучил» тело теплым воздухом и холодной водой.

Также подобное расположение в разы лучше для людей – кислород выжигается в парилке куда меньше, а значит и весь отдых будет более комфортным. Это дорогого стоит. Дров можно запасти гораздо больше и все их держать в предбаннике, где и находится «окно» в топку.

Из минусов, как вы уже догадались, можно назвать необходимость покидать парилку для того, чтобы подкинуть очередную партию дров. Но это нужно делать всего раз в 50-80 минут, так что не особо напрягает, тем более, когда компания большая и делается это по очереди.

На улице:

Последний вариант, который используется крайне редко – печь с выносной топкой, которая выходит на улицу. Преимущество у нее только одно – если вы используете в качестве топлива уголь, то никакого неприятного запаха и сажи внутри парилки не будет. Все это будет на улице, в самой же бане – только тепло. Но в таком случае каждый раз придется бегать на улицу, что по душе не всем, хотя зачастую люди делают это просто так, чтобы освежиться, поваляться в снегу и затем обратно побежать париться. Но погода не всегда располагает к этому. Стоит сказать, что подобный способ размещения топки используется крайне редко.

Варианты банных печей

Форма печи для бани имеет большое значение. От этого зависят производительность и теплоотдача. Наиболее удобными специалисты считают печи прямоугольной формы. Угля не раскаляются до накала. Такая форма обеспечивает более равномерный теплообмен в парилке. В качестве устройства отопления можно соорудить газовый котел для бани своими руками.

Печь Паровоз для бани

Печь для бани паровоз своими руками удобнее делать из трубы диаметром 30-50 см – это уже готовый корпус, который дополняется некоторыми элементами. Стенки без швов прослужат гораздо дольше сварных конструкций. Для печи рекомендуют применять сталь марки Ст3. Каменка закрытого типа позволит использовать баню непрерывно.

Этапы монтажа:

1. Трубу из металла отрезают по размерам чертежа. На дне делают отверстие по размеру зольника.
2. Внутри приваривают уголки для размещения колосника.
3. Закрывают задние стенки каменки и зольника.
4. Для дымохода делают отверстие и приваривают трубу.
5. Внутри приваривают патрубок.
6. Патрубок приваривают к дымоходу.
7. Обшивают корпус листовым металлом по размеру печи. Приваривают дверцы, петли и задвижки. Устанавливают колосники над зольником и решетку под каменкой.

Печь Булерьян для бани

Агрегат Булерьян снабжен множеством трубок вокруг корпуса, за счет которых достигается обогрев помещения. Принцип работы печи для бани на газу своими руками заключается в постоянном движении тепла. Трубки, вваренные в топку, нагреваются, и под действием тяги происходит движение теплого воздуха. Корпус печи имеет невысокую температуру, поэтому безопасен.

Движение воздуха регулируется задвижкой, которую размещают на дверце топки или на патрубке.

Принцип работы печи Булерьян

Для изготовления печи потребуются:

• труба диаметром 70 см толщиной 5-8 мм;
• листовой металл 5-8 мм и 2 мм толщиной;
• трубы диаметром 7 см;
• электроды;
• сварочный аппарат.

Отрезают трубу по размеру будущей печи и ставят ее на ножки. В верхней части цилиндра приваривают две пластины в виде конуса. Труды сгибают под углом 45 о и приваривают к верхней части корпуса. В шахматном порядке закрепляют куски металла. Конструкцию помещают в корпус и заваривают. Выпиливают отверстия для дымохода и дверей печи. Монтируют петли, заглушки и двери.

КПД полученного агрегата 75-80%, но имеются недостатки:

• много элементов, которые увеличивают время изготовления;
• агрегат получается больших размеров;
• очень тяжелая конструкция.

Буржуйка для бани

Малогабаритная печь для бани буржуйка горячего типа.

Чертеж буржуйки для бани

Для монтажа печи потребуются:

• труба для дымохода и основы
• лист металла;
• пруты;
• колосники.

Трубу отрезают по размерам. Проделывают отверстия для дверей зольника и топки. Заваривают среднюю стенку с отверстием под колосники, верх с отверстием для трубы и низ печи. Приваривают дымоотвод, петли, щеколды и двери. Устанавливают колосники.

Этапы возведения буржуйки из трубы для бани

Внимание! Минимальная высота трубы дымохода, установленного над топливником, 4 м. Это обеспечит необходимую тягу.

Агрегат для бани своими руками:

Агрегат для бани своими руками:

Ракетная печь для бани

Для изготовления печи для бани потребуются материалы:

• 2 трубы разного диаметра квадратного сечения;
• уголки из металла;
• колосники.

Чертеж реактивной печи из металла

Трубы нарезают по размерам чертежа. В меньшей емкости на расстоянии 4 см снизу приваривают к боковым стенкам уголки для колосников. На верхней стенке проделывают отверстие для совмещения под углом 45 о с трубой большего размера.

Низ большей емкости отрезают под углом 45 о. Две детали конструкции приваривают друг к другу. Заваривают дно, петли, дверцы и ножки агрегата.

Реактивная печь из трубы квадратного сечения

В народе простейшую конструкцию печи называют «топи мойся».

Печь из газового баллона для бани

Пустые газовые баллоны идеально подходят для изготовления маленькой печи для бани объемом до 10 м3. Емкость тщательно освобождают от остатков газа и срезают кран.

В верхней части баллона делают отверстие для дверцы топки. Емкость поворачивают на бок и с одной стороны делают 5 рядов отверстий с шагом 2 см, диаметром 1 см.

Отверстия зольника получаются на дне печи

Над отверстием приваривают кусок швеллера. Это короб для выдвижного зольника.

На топку и зольник приваривают двери и щеколды. К задней стенке приварили трубу для дымоотвода.

Дверки приварили на зольник и топку

Далее производят пробную топку.

Устройство отопления для бани из газового баллона:

Как определиться с требуемой тепловой мощностью банной печи?

Мощность отопительных приборов измеряется в киловаттах. Однако, производители банных печей практикуют иной подход – они указывают, какой объем парной эта модель будет гарантированно способна обогреть до уровня, соответствующего требуемому микроклимату в парилке. Естественно, при условии качественной термоизоляции последней.

Так обычно в паспортах и указывается – для помещений, например, от 10 до 16 м³.

Казалось бы – все очень просто. Определить объем парилки несложно, и так же легко будет подобрать модель. Однако, особенности обустройства бани способны внести свои коррективы.

Ниже предложен калькулятор, который подсчитает, так сказать, условный или приведенный «объем» вашей парной, то есть с учетом всех необходимых поправок. С опорой на это значение можно будет точнее подобрать оптимальную печь.

Например, если получен результат, что необходима печь на 11 м³, то выбирать стараются так, чтобы это значение было примерно посередине диапазона возможностей приобретаемой модели. То есть, скажем, печь, рассчитанная на обогрев от 8 до 14 м³.

Несколько пояснений по проведению расчета.

• Понятно, что в первую очередь учитывается реальный объем парной. Для этого необходимо указать ее линейные размеры: длину, ширину, высоту.
• Банные печи рассчитаны на эксплуатацию в качественно утепленных помещениях. А на практике бывает, что бревенчатые или сложенные из бруса бани изнутри не утепляются. В этом случае довольно значительная часть тепла будет расходоваться на прогрев стен, которые обладают немалой теплоемкостью. Стало быть, необходима поправка.
• Если печь расположена полностью в парилке, то все выработанное тепло остается внутри этого помещения. Но если топка делается выносной (как раз по теме данной публикации), то часть тепловой энергии невольно будет растрачиваться и на прогрев предбанника и всей создаваемой конструкции «врезки» печи в стену. То есть тоже будет уместна корректировка результата.
• Имеет большое значение качество двери, ведущей в парную. Если это добротно утеплённая дверь с хорошей подгонкой, то значимых тепловых потерь через нее не предвидится. Но нередко устанавливаются обычные щитовые двери, а также входящие в моду стеклянные. Безусловно, термоизоляционные качества у них значительно ниже, и это тоже будет принято в расчет при проведении вычислений.
• Окно на улицу не является обязательным элементом интерьера парилки, но все же нередко имеется и оно. То есть, появляется еще одна лазейка для утечки тепла. Здесь имеет значение и качество окна, и его площадь. Если окно принимается в расчет, то в калькуляторе появятся дополнительные поля ввода этих данных.
• Могут сыграть свою роль и участки в парилке (на ее стенках или полу), облицованные керамической плиткой, кирпичом, камнем. Прогрев столь теплоемких поверхностей потребует дополнительной мощности печи.
• Результат будет показан в условных кубометрах, на которые и следует ориентироваться при выборе оптимальной модели банной печи.

Тонкости установки

Монтаж металлической печи следует производить с соблюдением специальных требований:

• Основание, на котором устанавливается конструкция, должно быть прочным, устойчивым, пожаростойким.
• Стены рядом с отопительным прибором необходимо облицевать жаропрочным материалом.
• Выходная труба и дымосборник печи должны иметь одинаковый диаметр.
• Под топливным каналом следует уложить огнестойкий лист для предотвращения возгорания.
• Уклон пола в парной должен идти вниз от отопительного прибора, чтобы под настил не попадала вода.

Схема установки зависит от разновидности печи, особенностей расположения топки, типа дымохода

При выполнении монтажных работ важно помнить о том, что безопасность эксплуатации отопительного оборудования и самой бани зависит от строгого соблюдения правил монтажа

Подготовительные работы

Работу начинают с подготовки места строительства. Если печка устанавливается в простенке между парилкой и предбанником, то часть стены вырезают. При размещении её в углу стены защищают минеральной теплоизоляцией, после чего они обкладываются красным кирпичом. При выборе места следует обязательно предусмотреть, каким образом будет установлена печная труба — возможно, её монтажу будут препятствовать балки перекрытия или стропила.

Как правильно рассчитать и установить фундамент

Следует отдавать себе отчёт, что даже небольшая металлическая печь-каменка представляет собой внушительную конструкцию, не говоря уже о кирпичных конструкциях весом в сотни килограмм. Поэтому первое, что надо сделать — соорудить прочное, надёжное основание.

Для строительства фундамента:

• В месте установки конструкции копают котлован глубиной 0,5–0,6 м и размерами, которые на 20–25 см превышают габариты печи.
• Дно ямы засыпают песком (слой 10–15 см), после чего поливают водой и тщательно утрамбовывают.
• После этого укладывают подушку из щебня или гранитного отсева толщиной до 20 см.
• Для обустройства железобетонной плиты по периметру котлована сооружают дощатую опалубку, внутри которой на высоте 7–10 см от дна монтируют армопояс.
• Бетон для фундамента готовят, смешивая 1 часть цемента марки М-400 с 4 частями щебня и 3 частями песка. При использовании цемента М-500 долю песка можно увеличить до 4 частей. Воды должно быть столько, чтобы бетон, уложенный горкой, не растекался и в то же время сохранял пластичность. Сразу же после приготовления раствор заливают в опалубку, обязательно уплотняя вибрированием. Поверхность фундамента выравнивают правилом, после чего накрывают полиэтиленовой плёнкой и оставляют до полного схватывания раствора.

Если планируется устанавливать металлическую печь с последующей обкладкой красным кирпичом или камнем, то размеры фундамента обязательно должны учитывать размеры конечного сооружения.

Правила приготовления раствора

Для кладки кирпичной каменки можно использовать как заводские смеси, так и простой глиняно-песчаный раствор. Для его приготовления лучше всего подходит речной песок и жирная глина — она более пластична, а в процессе высыхания образует прочный шов. Для определения количества того и другого составляющего проводят эксперимент. Для этого небольшие части глины и песка смешивают в разных пропорциях, после чего из раствора скатывают шарики диаметром около 5 см. Подсушенные в течение нескольких минут комки глины сдавливают между двумя деревянными планками, наблюдая за началом растрескивания их поверхности. Оптимальным составом считается тот, в котором шарик начал разрушаться только после того, как его сжали на 2/3 от первоначального размера. Если это происходит раньше, то количество глины в растворе необходимо увеличить.

От качества глиняного раствора зависит не только удобство в работе, но и прочность всего сооружения

Для получения качественного раствора глину очищают от примесей и тщательно разминают. После этого её в течение суток замачивают в холодной воде.

Ещё один способ определения качества кладочной смеси заключается в том, что в ведро с раствором опускают деревянную лопатку. Смесь не должен стекать сразу же после извлечения инструмента из ёмкости — это свидетельствует о повышенном содержании песка. Если же будет много глины, то состав будет расплываться по поверхности лопатки неровно, с образованием комков. Оптимальный состав образует слой толщиной 1.5–2 мм.

Нарезка заготовок

Для постройки металлической печи используется стальной лист толщиной не менее 4 мм. Чтобы раскроить его при помощи болгарки, понадобится немало времени и сил, кроме того, придётся потратить не один абразивный диск. Если есть возможность, то резку металла лучше выполнить заранее, используя газовый резак или плазморез. Даже если у вас или ваших знакомых нет такого оборудования, не отчаивайтесь. Сейчас на любом близлежащем предприятии или автосервисе найдётся всё необходимое, включая специалиста, который сможет вам помочь.

Для раскроя заготовок лучше всего воспользоваться специальным инструментом

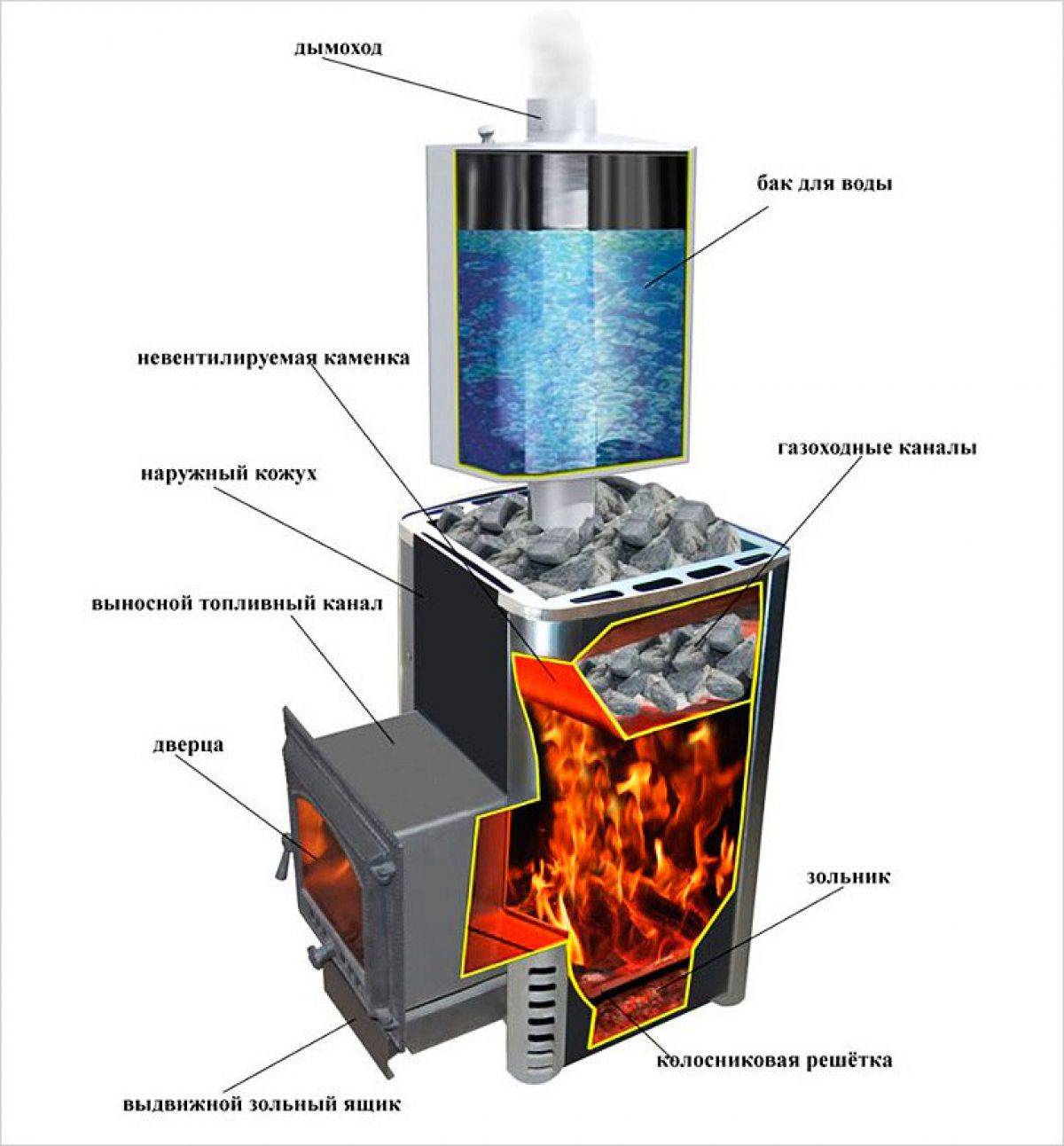

Принцип работы банной печи с баком для воды

Нагревательные агрегаты обладают следующей схемой действия: в топливник помещается топливо (дрова) и поджигаются. В процессе горения выделяется достаточное количество тепловой энергии. Теплый воздух перемещается снизу-вверх и нагревает булыжники в каменке. Таким образом камни раскаляются и поддерживают нужную температуру в помещении.

Поджег дров проводится снизу. Некоторые модели печей для бани имеют необходимость постоянно подкидывать топливо, в противном случает камни быстро остывают.

Другие разновидности агрегатов обладают большим периодом горения. Они могут работать на протяжении 7-20 часов без постоянного добавления дров. Такая возможность достигается за счет обратной направленности горения – сверху вниз.

В качестве основного топлива лучше всего использовать торфяные брикеты, ольховые полена или каменный уголь. Чтобы прогрев помещения происходит быстрее – использоваться только сухие дрова. Не нужно применять полена из хвойных пород деревьев, они будут быстро загрязнять дымоход, выделяя большое количество сажи.

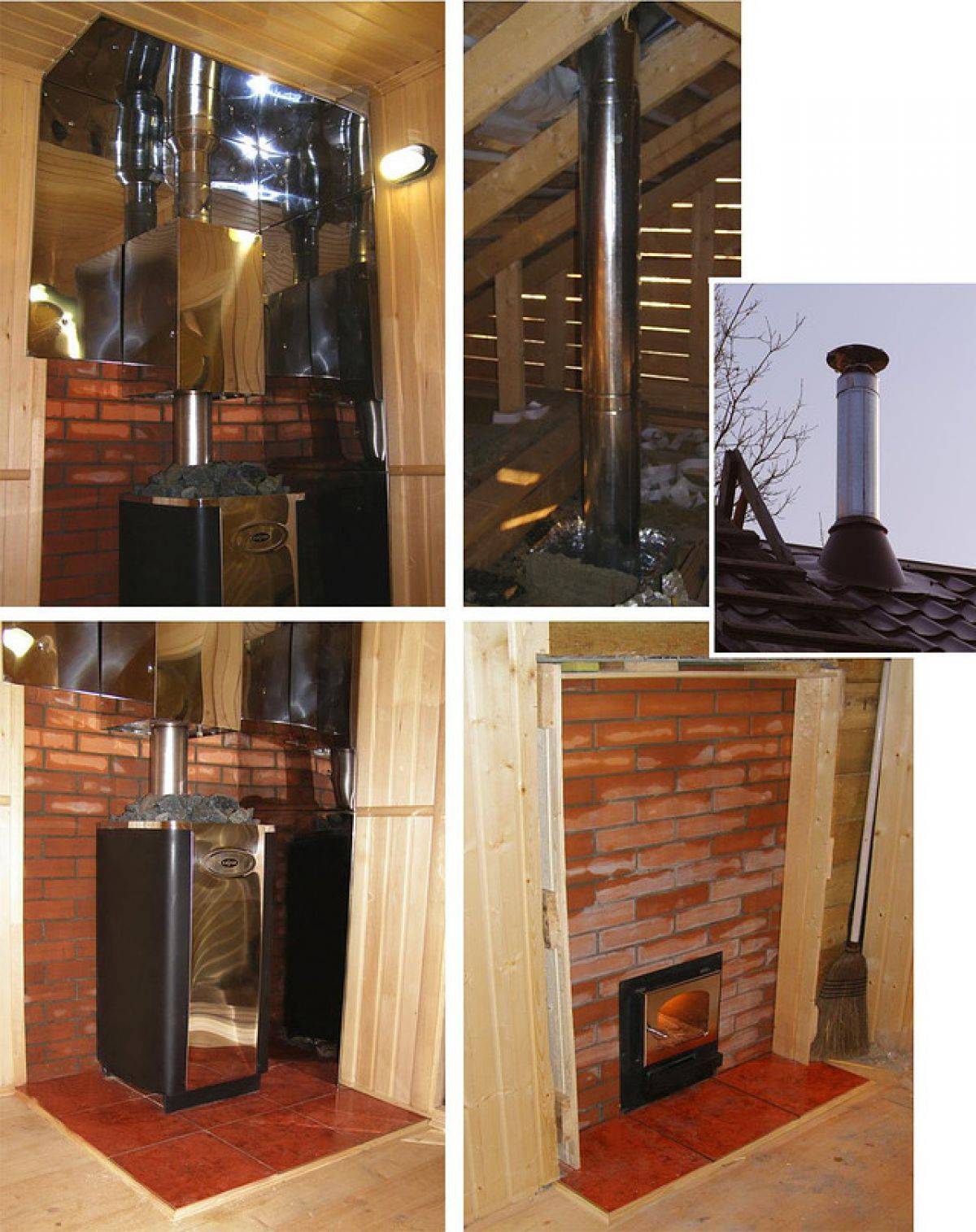

Материалы для дымоходов

Перед приобретением материалов необходимо определиться с конструкционными особенностями дымохода.

Кирпичная система

Сооружение выполняют из жаростойкого кирпича с использованием специальной сухой смеси или печной глины. Помимо этого, может понадобиться материал для создания грибка над трубой.

Конструкция из металла

Перед приобретением материала для изготовления металлического дымохода в бане, необходимо составить его точную схему с подробным расположением всех углов и поворотов трубы.

Также понадобится 2 железных полотна с отверстиями, соответствующими диаметру трубы. Их фиксируют на потолке бани и на полу чердака. Понадобится и жаростойкий материал, который будет закреплен вокруг трубы в месте ее выхода на деревянный чердак.

Для создании гидроизоляции вокруг дымохода на кровле необходимо приготовить герметик или специальный резиновый уплотнитель.

Выбор труб: на что обратить внимание

При покупке железных дымоотводных труб нужно определиться с их сечением. В основном, оно зависит от мощности печи, но для большинства банных вариантов этот параметр равен 15-20 см. Не стоит брать слишком большой диаметр, так как он будет слабо сохранять тепло. А слишком маленький – не создаст нужную для вывода дыма тягу. Как бы там не было, сечение трубы не должно быть меньше диаметра выводного патрубка отопительной конструкции.

Существует еще ряд требований, предъявляемых к элементам дымохода в бане:

• Минимальная высота трубы – 5 м. Пренебрежение данным требованием грозит ухудшением тяги. Точное значение высчитывается в зависимости от расположения трубы на крыше. В любом случае, она должна возвышаться над коньком минимум на полметра. Идеальной высотой от конька считается 1,5 м, но это не обязательно;
• Минимальная толщина металла, используемого при создании трубы, – 1 мм;
• Если планируется, что система дымохода будет оснащена баком для горячей воды, то его нужно обязательно отразить в предварительно составленной схеме. Лучше, если резервуар будет сделан из нержавеющей стали.

Металлические печи для бани

более компактныйрегулировать ее работу невозможно.

Холодные печи-каменки отлично подходят для установки в отапливаемом помещении. Они довольно долго нагреваются, однако их температуру можно регулировать. О них трудно обжечься, поскольку температура стен печи редко преодолевает отметку в 50 градусов.

Сделать своими руками такую печь несложно, ее делают из чугуна или толстолистовой стали. Конструкция топки в такой печи претерпела ряд изменений за пару десятков лет: на сегодняшний день она имеет две камеры сгорания топлива, благодаря чему КПД печи возрастает на 20%.

Достоинства металлических печей

1. Быстрый прогрев. Такая печь разогревается за 1−2 часа.
2. Достаточно скромные размеры делают такую печку незаменимой в маленьких банных помещениях.
3. Предполагает постройку облегченного фундамента, чем значительно экономит время и средства на постройку.
4. Устройство такого отопительного аппарата не слишком трудоемкое, в отличие от кладки кирпичной печи-каменки.

Недостатки печей из металла

1. Не способны аккумулировать тепло и быстро остывают. Поэтому такие печи требуют постоянного поддержания горения топлива.
2. Не могут отапливать слишком большие помещения.
3. Если в печи не установлены двойные стенки с прослойкой воздуха между ними, повышается вероятность получить тепловой удар.
4. Уровень пожаробезопасности металлической печи-каменки гораздо ниже чем кирпичной. Это потребует усиленной защиты внутренней обшивки бани.

К банной печи предъявляются определенные требования. Это в первую очередь продуктивность в работе: печь-каменка должна соответствовать площади отапливаемого помещения, максимально быстро прогреваться и иметь такую же максимальную теплоотдачу. Также немаловажным фактором является соблюдение правил пожарной безопасности, поскольку банное помещение, как правило, отделано деревом.

Нужно учесть, что, например, кирпичную печь нельзя будет передвинуть и если вы выбрали такой вариант отопления бани, то необходимо точно определиться с расположением печи, чтобы потом не возникло неудобств.

При установке металлической печи-каменки горячего типа нужно продумать защиту для предотвращения ожогов. Например, можно обложить печь декоративным кирпичом или установить металлический защитный экран, который может также играть роль конвектора, для более равномерного нагрева помещения.

Исходя из вышесказанного, можно сделать вывод, что плюсов и минусов достаточно в любом из вариантов. Для получения качественного результата нужно только постараться совместить преимущества обоих вариантов в одном.

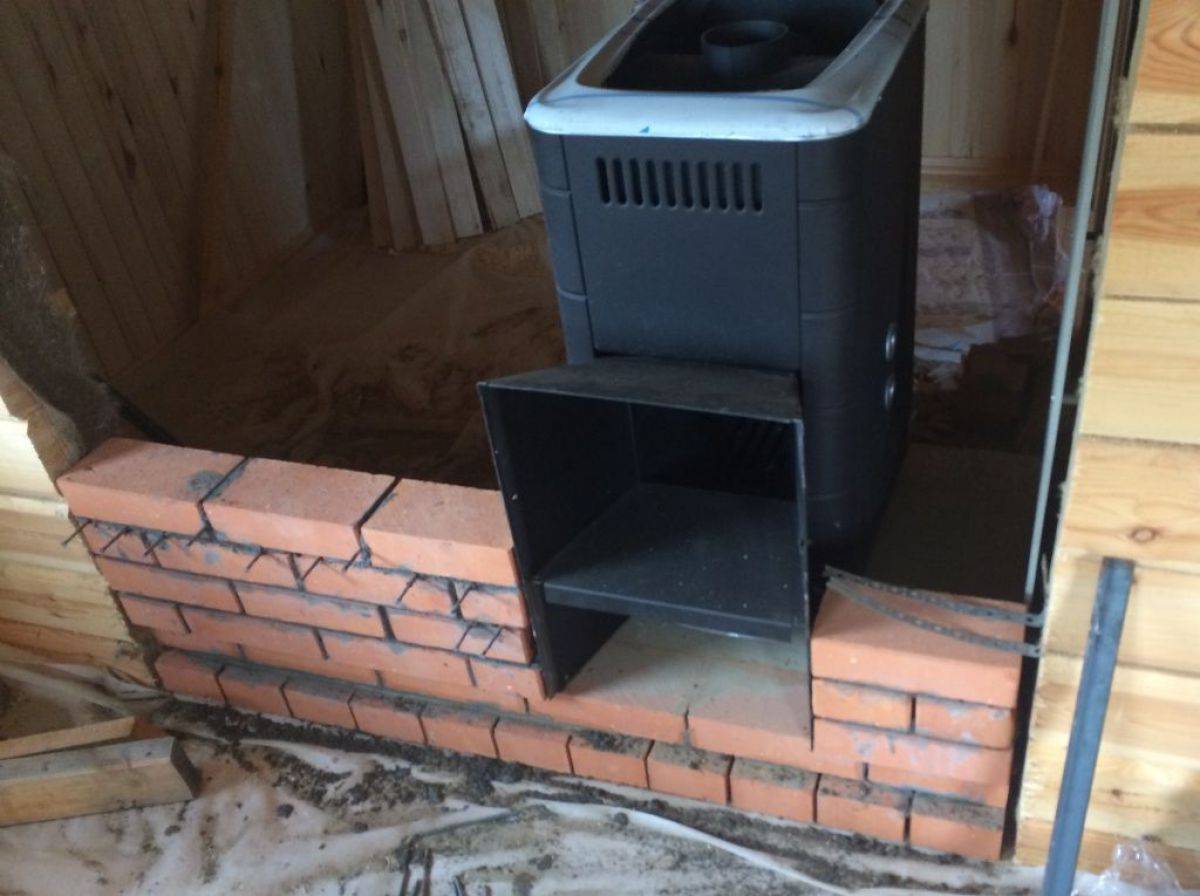

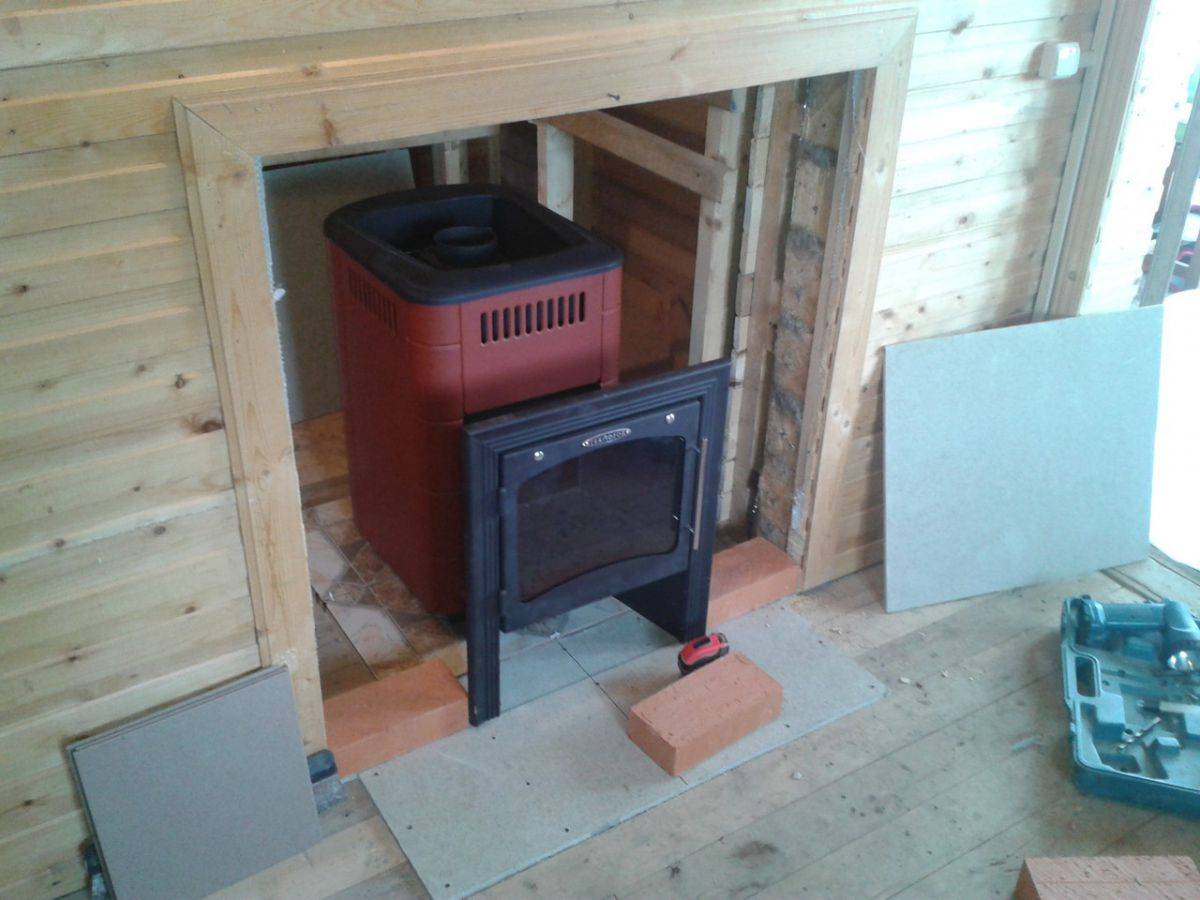

Установка печи в баню с выносной топкой

Современная печка для бани снабжена системами обдува стеклянной топочной дверцы, вследствие этого нагрев предбанника интенсивным не будет. Для хорошего обогрева дверцы топки придется приоткрывать, и при выборе места для размещения печи это учитывают. Дверца в приоткрытом положении не должна мешать ходить по предбаннику, и не должна создавать риска – если площадь помещения мала, то топку лучше вынести в соседнее помещение или на улицу. При возможности установки топки в предбаннике — это следует делать, особенно когда предбанное помещение совмещено с комнатой отдыха и чаепитий. Современные печки имеют панорамные жаростойкие стекла в топочных дверцах, и зрелище живого пламени под стеклом придаст банному помещению особый колорит. Обдув стекла выполняет задачу охлаждения и очистки внутренних поверхностей дверец топки, поэтому стекла прозрачны, а скопление копоти невозможно. Эстетики и тепло, отличное дополнение к интерьеру – выносная топка может служить камином для комнат отдыха. Выносные топливные каналы у печек могут быть прямоугольными и зауженными к топочным дверцам, и импровизированный камин может выглядеть по-разному – это учитывают при выборе печи и планах по ее размещению.

На улице располагают топливные каналы банных печей обычно при невозможности разместить топку в предбаннике или комнате отдыха:

• Если площади помещений парилок и предбанников слишком малы и не позволяют размещать в них топку;
• Если топливом запланирован уголь, при сжигании которого никуда не деться от загрязнений и токсичных продуктов горения;
• В коммерческих банях, где истопник не должен присутствовать при банных процедурах.

Эксплуатация бани с топкой на улице затрудняется, а зимой превращается в сложный процесс или требует назначения «дежурного истопника», поскольку выскочить из парной для добавки дров в печку – не всегда приятно.

Единственный реальный плюс установки топки печки в наружной стене бани с выходом на улицу – это чистота в бане, ведь ни дров, ни угля внутри банного строения не будет.

Пожарная безопасность при монтаже и эксплуатации банных печей должна обеспечиваться должным образом. Одна из первоочередных задач – обустройство под банную печь надежного фундамента, примыкающего к стене или перегородке. Обрез фундамента изолируется жаростойкими материалами, а сверху укладывают металлический лист. Асбестовая плита как жаростойкая изоляция не имеет минусов, но с точки зрения экологии асбестовые материалы под вопросом. Современный рынок предлагает прессованные минеральные ваты, пеностекло, слюдопластовые материалы — безопасные для здоровья человека и устойчивые к высоким температурам.

• Перед топочными дверцами предусматривают металлическое покрытие размером не меньше 0,4*0,8 м. лист металла на полу сделает проще чистку печи и станет барьером для искр и огня. Полы в предбанниках обычно деревянные, реже – плиточные, и эта мера необходима.
• Узлы прохода топливного канала в перегородках и стенах от парной и комнатой отдыха, а также и наружной стеной при выносе топки наружу строго нормируются. Древесные материалы отделяют от канала кирпичными облицовками или камнем. Минимальный просвет от стенки печи до деревянной стены или обшивки равен 0,45 м.
• От потолка бани до поверхности печки минимальное расстояние – 1,20 м.
• От краев топочных дверец до дверей минимальное расстояние – 1,25 м.

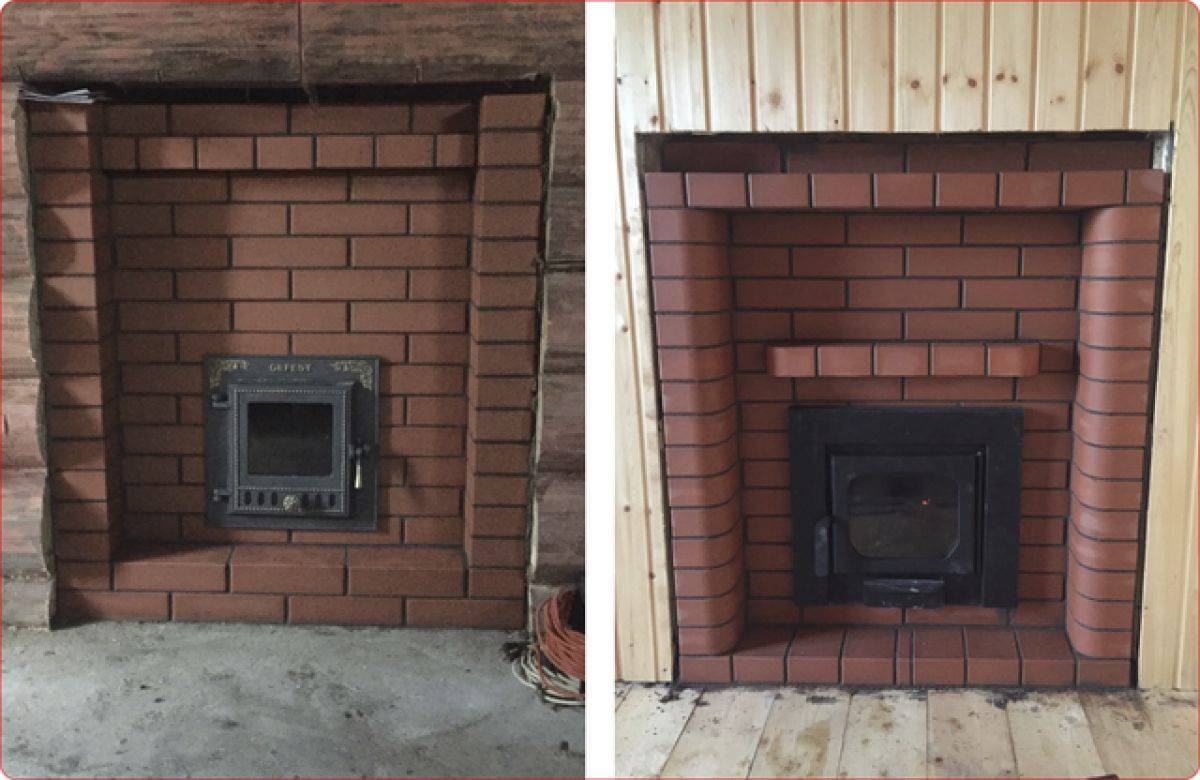

Узел прохода топливного выносного канала, как правило, оборудуется закладкой термоизолятора – цементно-волокнистый лист, минеральная базальтовая вата. Изоляция монтируется по всему торцевому обрамлению прохода. При толщине теплоизоляции до 5 см допускается сокращать габарит от внешней стенки печки до деревянной обшивки стены до 25 см. При увеличении толщины теплоизоляции можно еще сократить безопасный просвет – до 12,5 см. Часто проем закладывают кирпичом.

Установка заводской печки проще, поскольку ее конструкция, как правило, имеет двойной кожух с теплоизоляционной прослойкой или с конвекционными каналами. Самодельные печи проще, обычно они изготовлены из листовой стали. Обкладка печи кирпичом в этом случае не просто мера пожарной безопасности, но и защита для принимающих банные процедуры от травм.

Монтаж и изоляция металлических печей в деревянных банях должны выполняться согласно расчета, без упрощений и согласно норм, поскольку от этого зависит безопасность людей.

Закладка фундамента для кирпичной печи в бане

• Роем котлован глубиной около 70 см, ниже уровня промерзания грунта.
• Ширину котлована на дне делаем чуть больше основного отверстия, чтобы предупредить сдвиг конструкции в дальнейшем (любой грунт всегда чуть двигается).
• Засыпаем яму слоем песка в 15 см, заливаем его водой.
• Затем идет слой битого кирпича с камнем, который должен достигать 20 см.
• Далее засыпаем щебень, на который устанавливаем опалубку и арматуру (каркас из металлических прутьев). Установку опалубки и стальных прутьев выполняем только после того, как песок даст усадку.
• Сверху насыпаем слой бетона таким образом, чтобы расстояние от него до поверхности земли составляло 15 см.
• Снимаем опалубку, наносим по бокам несколько слоев гудрона, а промежутки засыпаем песком или гравием.
• Работы по обустройству фундамента заканчиваем укладкой рубероида или другого гидроизоляционного материала в несколько слоев, размеры которого должны быть равны площади основания.
