Особенности печей с закрытой каменкой для бани

Печь из кирпича с закрытым типом каменки, дополненная баком для горячей воды

Такая модель является оптимальным вариантом для большой частной бани. Она рассчитана на поочередное проведение банных процедур нескольких семей.


Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8— экран; 9— колосниковая решетка; 10— дверца топки; 11 — дверца поддувала.

Количество необходимых камней для печи подсчитывается по следующей формуле: на 1 куб. м парной потребуется около 30 кг булыжников. Получается, для помещения объемом 10 куб. м понадобится не меньше 300 кг камней. Этот подсчет только для печи из кирпича с периодическим циклом работы. Если же принцип действия устройства основан на постоянном поддержании процесса горения, то масса камней уменьшается почти в 2 раза. Это объясняется тем, что процесс горения дров поддерживает тепло камней.

Рассмотрим вариант надежного и теплоемкого сооружения – кирпичной печи с каменкой закрытого типа. Для изготовления корпуса устройства берется кусок металлической трубы, полученный путем разрезания вдоль. Параметры изделия следующие: диаметр равен 40 см, длина – 60 см. Печная конструкция дополнена резервуаром для получения горячей воды, размещенным в боковой части сооружения.

Листы из стали толщиной не менее 5 мм навариваются на трубу. Они выполняют опорную функцию при закладывании куска округлого изделия внутрь печной кладки. Для обеспечения герметичности корпуса к торцу трубы с обеих сторон привариваются листы из металла. К месту примыкания дымохода к печному корпусу прикрепляется металлический экран. Он будет предотвращать выход горячего воздуха через дымовую трубу.

С боковой стороны в печь с закрытой каменкой монтируется резервуар для горячей воды. Его параметры – 50х37х35 см, вместимость – 45 л. Для изготовления бака можно использовать сталь толщиной от 5 до 10 мм, при этом сторону, соприкасающуюся с топкой, необходимо выполнить из десятимиллиметрового стального листа.

Внутри печи для русской бани с закрытой каменкой сбоку монтируется труба для дымохода, снабженная круглой заслонкой. Одним концом изделие устанавливается на металлический бак, в кирпичной же кладке оно фиксируется с помощью проволочных хомутов.

Вверху печной конструкции располагается каменка для бани, в которой размещаются камни весом до 200 кг. В верхней части устройства предусматривается наличие крышки из оцинкованной жести. Ее можно приоткрывать, выпуская влажный воздух. Сбоку печи делается проем 20х25 см, куда плескается вода на камни для образования пара.

Предложенная модель печного оборудования универсальна: она может функционировать в режиме как непрерывной топки, так и периодического действия. Когда печь с закрытой каменкой работает в условиях постоянной закладки дров, то масса камней уменьшается вдвое.

Достоинства закрытой печи для бани

Принято считать, что основными материалами для возведения приспособления будут:

  1. Сталь.
  2. Из кирпича.
  3. Чугун.

Теплоемкость последней составляющей достаточно высокая, именно поэтому изделия из нее пользуются популярностью, а если учесть наличие закрытой емкости под камни, то эффект усилится.

Благодаря кирпичу можно создать хорошие условия для банных процедур, пар будет мягким, а стальные варианты исполнения способны быстро нагреть помещение, но и остывают экземпляры стремительно.

Среди достоинств кирпичной банной печи или любого другого образца стоит выделить следующее:

  1. Комната полностью наполняется ароматами трав, которые выбрал человек. Это обусловлено отсутствием угарных газов, они могут попадать в банную через топливную камеру. Поскольку выход открытого пламени не предусмотрен, о таком эксцессе можно забыть.
  2. Конструкция прогревается равномерно, что положительно влияет на условия, находиться в бане довольно комфортно.
  3. Высокие показатели безопасности, при попытках полить камни водой, человек никогда не получит ожог паром.
  4. Камни в печи на отработке закрытого типа способны долго держать тепло, экономится топливо, элементы прогреваются глубоко, а следить за топкой придется значительно реже, если процедура затянется надолго.
  5. После нагрева комнаты температура не падает, благодаря устройству печи она поддерживается в заданных параметрах.
  6. Можно легко корректировать подачу тепла в помещение, если оно слишком сильно нагреется, то дверцу стоит прикрыть, удобство в эксплуатационных моментах находится на высоком уровне.

Принцип действия кирпичной печи для бани с закрытой каменкой можно смело сравнить с духовым шкафом, прямого доступа к раскаленным камням нет, что позволяет быть спокойным во время процедуры, ведь при малейших прикосновениях к ним можно получить травму.

Кирпичные печи с каменкой и с баком

Бак не является непременным атрибутом банной печки, но для тех, у кого проблемы с горячей водой, он становится весьма актуальным дополнением.

Нужно лишь принимать во внимание следующие вещи: камни в каменке должны прогреваться градусов до 300, чтобы от них можно было получить легкий пар. А вода выше 100 градусов просто не может нагреться

Что это значит? Что если мы поставим бак бок о бок с каменкой, вода будет существенно охлаждать камни и мешать достижению нужной температуры.

И тут у нас возникает два варианта: либо сконструировать печь так, чтобы каменка и бак вовсе не соприкасались, либо позволить сначала нагреться камням, а над ними поставить бак рядом с трубой. Есть еще третий вариант: греть воду с помощью змеевика-теплообменника (печи с теплообменником рассмотрены отдельно), который располагается внутри топки, путем естественной или принудительной конвекции нагревая воду во внешнем баке.

Кирпичная каменка для бани, варианты размещения бака для воды

Понятно, что при боковом расположении бака удобнее его наполнять и опорожнять, если нет сети холодного водоснабжения, то есть вручную, однако делать это придется не раз и не два за время нагрева печи, потому что вода будет закипать быстро.

Тем, кто попытается «решить проблему» тем, что увеличит объем бака, мы должны сказать, что идея не так уж хороша — вода отнимает тепло у печки, и чем ее больше, тем сильнее вы понизите КПД печки. Более того, даже дойдя до температуры кипения, она все равно будет отнимать тепло, потому что внутри температуры куда выше.

Единственное, что можно предложить в данной ситуации — это спроектировать конструкцию печи, в которой бак будет как можно ближе к топочной дверце. Таким образом можно уменьшить немного нагрев.

Если выбирать конструкцию с баком над каменкой, то только при наличии холодного водопровода. Потому что таскать воду наверх замучаешься.

Тем не менее, она действительно хороша с точки зрения повышения КПД — вода будет отнимать тепло у трубы и у верха каменки.

На заметку! Вода может подаваться в бак под давлением, что заставляет позаботиться о двух вещах: понадобится предохранитель (подрывной клапан), который сбрасывает избыток давления, а также нужны будут стяжки внутри бака.

Но если давление возникает только в момент подачи воды в бак, то можете забыть о сказанном выше. Зато вам может понадобиться труба перелива.

Бак не стоит ставить на голый кирпич. Профи советуют взять лист асбеста или базальтового картона и вымочить его в глиняном растворе. Потом кладете вымоченный лист на кирпичи, а поверх ставите бак. Сверху бака — еще такой же лист. На него — фольга и что-нибудь из числа негорючих термоизоляторов — минвата, керамзит, пеностекло…

Кстати! Когда топливное ядро, на которое будет установлен бак, уже выложено, торопиться с его установкой не стоит. Надо подождать пару недель, которые нужны кладке, чтобы высохнуть в достаточной мере. Только после этого можно ставить бак — на асбест или картон, как говорилось выше.

+++

Если приведенной нами информации недостаточно, рекомендуем почитать книгу, написанную печником — Поляков И.С. «Печи, камины, банные каменки, барбекю». Там, помимо практических советов, вы найдете еще и данные о технологии и этапах кладки разных печей.

Также следует помнить, что кирпичные печи не относятся к недорогим решениям для бань

Поэтому, если вы ищете доступные по стоимости агрегаты для бани и сауны, то следует обратить внимание на прочие виды печей, изучение информации о которых позволит сделать вывод, какая каменка лучше

Источник пара

Да, как бы это странно не звучало, но у печей бывают разные источники пара, так печи делятся на два типа: обычные и с отдельным парогенератором. Парогенератор применяется тогда, когда печь вырабатывает не достаточно сухого пара, который считается традиционным банным паром или вы хотите получить мелко дисперсионный пар. Особенности прогрева помещения

Ваша банная печь может быть холодной или горячей. Принято считать, что холодные это те, у которых стенки не нагреваются больше 45оС, а горячие – это печи с температурой прогрева стенок выше 100оС. Это важный параметр, ведь тепло вашей бане отдается именно через стенки.

Вне зависимости от вида топлива, материала вашей печи, все печи делятся на два основных класса – «холодные» и «горячие». Давайте узнаем преимущества и недостатки «холодных» и «горячих» печей.

Начнем с «горячих» печей. Печи этого типа ставят в банных постройках, которые не имеют другого варианта обогрева. У горячей печи наружная поверхность нагревается до 100о С. Главный недостаток – это риск перегрева помещения. Быстро изменить температуру в парной можно только с помощью проветривания.

У «холодной» печи наружная облицовка до значительных температур не нагревается, поэтому зимой такая конструкция не может достаточно прогреть парную. Это модель для бань, которые прогреваются еще каким-то способом.

Наружные поверхности «холодной» печи нагреваются до температуры 40 – 50 С, что является нижним пределом для получения пара. Любая «холодная» печь прогревает помещение очень долго, нагрев воздуха происходит за счет того, что печь «забирает» в себя холодный воздух с пола помещения, пропускает его через себя и выходит уже теплым.

Ошибки, которые не стоит совершать.

Спешка, как известно, хорошо исключительно при ловле блох. А вот при выборе банной печи торопиться не стоит. Выберите несколько моделей, а из них уже одну.
Часто бывает так, что консультанты не рассказывают про печь, а рекламируют ее. Может быть так, что критерий, о котором не сказал продавец, важен для вас.
Не пренебрегайте консультацией специалиста.
Если Вам требуется консультация специалиста, то обращайтесь к нам по телефону … или в любой наш магазин. Наши специалисты ответят на все ваши вопросы.
Необходимо определиться с видом используемого топлива

Это важно, потому что именно вид топлива определяет мощность печи, а для печей с разными видами топлива необходимы разные условия и дополнительные элементы конструкции.

Модели печей Ферингер

Под этой маркой выпускаются как печи для бани — с закрытой каменкой, так и печи для саун — с открытой.

Печи с закрытой каменкой

Категория печей-каменок для бани называется у Ферингера «паровыми печами». Есть пять вариантов. Их технические характеристики представлены ниже. Цена указана приблизительно, долларах, из-за нестабильности курса.

Модели печей

Если говорить о модификациях печей для создания режима русской бани, то имеется три модели:

  • Ферингер Малютка Паровая для небольших парилок до 16 кубов;
  • Ферингер Классика — для средних объемов — до 18 кубов;
  • Ферингер Гармония для парилок объемом до 30 кубов.

У всех этих печей внутреннее строение одинаковое, отличаются только габариты. Комплектоваться печи могут глухими чугунными дверками, дверками со стеклом или панорамным экраном (получается  печь-камин).

Технические характеристики печей для бани Ферингер с закрытой каменкой (чтобы увеличить таблицу щелкните по ней правой клавишей мыши)

В отдельную категорию выделены печи Ламель». Они тоже создают атмосферу русской парилки. Сделаны они полностью из нержавеющей стали AISI 430, толщиной 3 мм.

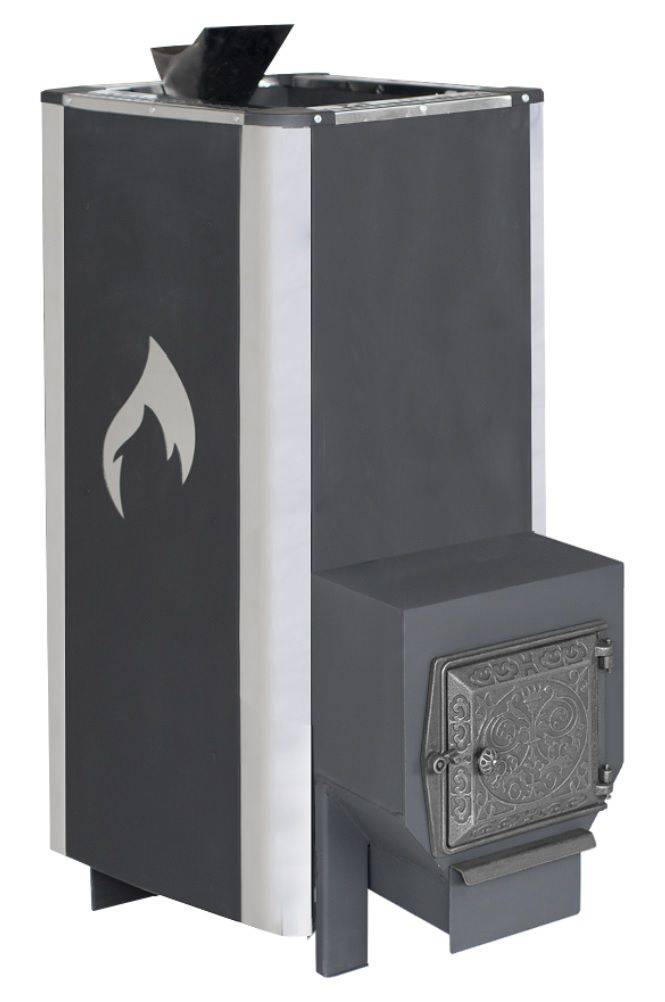

Так выглядят Ламели

В таком варианте можно заказать печь с открытой каменкой и закрытой, с наборной ламелью (из нескольких кусочков) или цельной. Камень использован талькохлорит, змеевик, жадеит, мрамор и многочисленные их комбинации. Причем толщина отделки может быть разной. Потому габаритные размеры не указаны.

Технические характеристики печей для бани Ферингер Ламель (чтобы увеличить таблицу щелкните по ней правой клавишей мыши)

В открытой каменке верх емкости может быть отделан металлом, а может камнем. Экран может быть обычного размера, а может выглядеть как каминный портал. Так что цены тут указаны действительно «от» — самый дешевый вариант.

Дровяные печи Ферингер для саун

Эти печи имеют открытую каменку. В каталоге находятся в разделе «Золотое сечение». В таблице сведены основные технические данные, цена указана для варианта со стандартной дверцей с прозрачным стеклом. Есть возможность установить панорамный экран.

Технические характеристики печей Фернигер для саун (чтобы увеличить таблицу щелкните по ней правой клавишей мыши)Это одна из печей для сауны — серия «Золотое Сечение»

 Как топить

Из-за необычной конструкции — без колосников, загрузка топлива и розжиг в печах для бани Ферингер отличается.

Дрова используются небольшой длины, но их складывают друг на друга, заполняя 3/4 объема. В топку модели Mini помещаются поленья длиной до 270 мм, для Optima и MaxI — 310 мм. Используются как целые полена, диаметром до 18 см, так и разрубленные на большие и мелкие части.

Перед закладкой открываются: верхняя заслонка на дверце, заслонку на дымоходе.  Закрываются: нижний шибер на дверце и клапан продувки каменки (если сеть).  В самый низ топки укладываются крупно наколотые дрова. В топки «Оптима» и «Максима» можно положить одно целое полено, а вокруг его обложить фрагментами средних размеров. Сверху укладывают самые тоненькие. Поверх дровяной кучи кладут несколько смятых бумажных листов. Их и зажигают. Закрывают дверцу, дожидаясь пока разгорятся дрова.

Как складывать дрова в топку

После того как дрова начинают гореть, слышится гул. Он означает, что кислорода слишком много, горение идет чересчур сильно. Потому шибер на дверце вверху нужно постепенно прикрывать. При оптимальном количестве воздуха гул исчезает. Если дымоход в бане получился очень высоким (выше 8 метров), то регулировку проводят шибером дымохода (до устранения гула).

Если на трубе стоит экономайзер, после выхода на нормальный режим горения можно приступать к увлажнению воздуха и активизации нагрева парной. Для этого в поддон экономайзера наливают кипятка. В таком режиме печь оставляют до достижения нужной температуры. Длительность прогрева зависит от того, насколько правильно подобрана печь, как установлена, как утеплена парилка.

Строительство банной печи своими руками

При выборе проекта будущей печи учитываются условия конкретного помещения — его площадь и качество теплоизоляции

Еще один значимый фактор, на который обращают внимание перед строительством — наличие условий для удобного проведения дымохода

Важно! Если парная создается для большой семьи и дружеских посиделок, целесообразно будет установить крупногабаритную кирпичную печь. Для небольшой парной на 1—3 человек достаточно компактного металлического устройства

Материалы

Строительство начинают с выбора материала. Для банной печи понадобится высокопрочный шамотный кирпич, отличающийся высокой огнестойкостью. Для кладки внешних стен подойдет полнотелый керамический кирпич.

Чтобы сделать кладочный раствор, смешивают глину с песком или используют готовые строительные смеси на основе термостойкого цемента.

Камни для каменки должны обладать высокой теплоемкостью, не трескаться при попадании холодной воды. Форма камней должна быть округлой, ровной. Хорошо подойдет отшлифованный речной булыжник.

Инструменты

Для работ понадобятся:

  • емкость для смешивания кладочного раствора;
  • лопата для перемешивания раствора;
  • мастерок для накладывания смеси;
  • молоток-кирка для раскалывания кирпича;
  • пила-ножовка, болгарка;
  • правило для удаления излишков раствора;
  • отвесы;
  • строительный уровень;
  • угольник.

Различные металлические элементы: заслонки, дверцы, а также петли к ним приобретаются в строительных магазинах.

Место для постройки

Стены бани чаще всего выполняются из дерева, поэтому важно соблюдать нормы пожарной безопасности. Стены и потолок в месте расположения печи обшивают негорючим материалом, само устройство должно находиться на расстоянии 25—30 см от стены

Фото 3. По правилам пожарной безопасности деревянные стены и пол вокруг металлической печки закрыли кирпичной кладкой.

Если печь небольшая, целесообразно расположить ее по центру помещения для более качественной теплоотдачи.

Фундамент

В зависимости от размера будущей печи высчитывается площадь основания, далее выполняются работы:

  1. Вырывается котлован глубиной 50—60 см, на дно укладывается мокрый песок.
  2. Насыпается слой щебенки или битого кирпича толщиной не менее 10 см.
  3. Устанавливается опалубка.
  4. Устанавливается армированная сетка.
  5. Заливается бетонный раствор.
  6. Фундамент просушивают несколько дней, затем снимают опалубку.
  7. Поверх фундамента укладывается гидроизоляция из рубероида.

Фундамент должен подниматься над грунтом на 10—15 см.

Порядок кладки

В соответствии с выбранной заранее порядовкой и чертежом выполняется кладка:

  1. Без раствора выкладывается слой кирпича, перекрывающий все дно печи.
  2. Выкладываются стены основания, ровность рядов проверяется уровнем.
  3. Устанавливается зольник с дверцей и колосниковая решетка.
  4. Выкладывается топочная камера из шамотного кирпича.
  5. Устанавливается каменка с дверцей для выхода пара и котел для подогрева воды.
  6. Устанавливается дымоход и его теплоизоляция.

Самостоятельная кладка может вызвать проблемы у неопытного мастера, поэтому рекомендуется сначала выложить порядовку без раствора, а также подготовить и нарезать кирпич.

Возможные ошибки и сложности

При самостоятельной постройке часто допускаются ошибки:

  • использование неподходящего раствора приводит к растрескиванию швов при эксплуатации, к опасности отравления угарным газом;
  • неправильное расположение прибора может затруднить его использование, так как в непосредственной близости от печи температуры будут превышать комфортные значения;
  • неправильное устройство дымохода приводит к соприкосновению трубы с перекрытиями, что может вызвать пожар.

Чтобы избежать перечисленных ошибок, рекомендуется не изменять выбранный проект, порядовку банной печи.

Как выложить щиток с автономной топкой

Как выглядит

Важно! Прежде чем начинать основную кладку, следует обустроить прочный, качественный фундамент с гидроизоляцией (можно использовать рубероид)

Особенности кладки

Порядовка отопительного щитка в этой конструкции имеет свои особенности (схему можно найти в интернете, задав соответствующий запрос). В общих чертах процесс выглядит следующим образом:

  • 1 и 2 ряд выкладываются в соответствии с порядовкой.
  • В 3 ряду необходимо оставить зольник под топку.
  • 4 ряд: устанавливаются две задвижки (одна – для летнего хода, другая – для зимнего) и четыре дверки (две поддувальные две прочистные с кирпичными закладками внутри).
  • 5 ряд аналогичен четвертому (соблюдается перевязка швов).
  • 6 ряд все каналы уменьшаются, все дверки перекрываются. Ставится духовой шкаф и водогрейная коробка.
  • В 7 ряду укладываются две колосниковые решетки (одна – для топливника плиты, другая – для топливника щитка). Кирпичи с обеих сторон решеток стесываются. Длинный канал слева перекрывается, чтобы образовалось два коротких канала.
  • В 8 ряду (кладется по порядовке) устанавливаются топочные дверки (одна размером поменьше – для топливника щитка, другая – побольше – для топливника плиты).
  • 9 ряд кладется по схеме, также и 10, но в нем над духовкой кладется стальная полоска.
  • 11 ряд: дверки перекрываются, верх духовки смазывается глиняным раствором. Справа от водогрейной коробки канал закрывается кирпичом, слева – остается не заложенным.
  • В 12 ряду укладывается чугунный настил, вокруг плиты укрепляется каркас из стальных уголков. Этот ряд – завершающий в кладке плиты.

Прочие порядовки – это кладка щитка (смотреть на схеме).

  • В 16 ряду необходимо стесать кирпич справа у второго канала.
  • В 19 – ставится задвижка, которая закрывает трубу (с этого и по 25 ряд включительно из трех имеющихся каналов образуется пять).
  • В 22 ряду ставится самоварник, далее в последующих рядах остается один канал – труба, а щиток перекрывается кладкой в три ряда.
  • В 31 ряду канал трубы уширяется с помощью стесывания кирпича.
  • В 32 и 33 рядах ставится вентиляционная решетка (для этого образуется отдельный канал).

Размеры, на которые следует ориентироваться:

  • Длина – 1400 мм.
  • Ширина – 1020 мм.
  • Высота — 2170 мм.
  • Масса — 2800 кг.
  • Длина стальной полосы над духовкой – 550 мм.

Назначение защитной конструкции

У сетки каменки на трубу имеется иное название – экономайзер.

Потребность в использовании такой конструкции возникает по ряду причин:

  • в процессе передвижения дыма по дымоотводу идущее от него тепло отдается трубе, в результате чего она начинает раскаляться, и воздух в помещении парилки пересушивается;
  • тепловое излучение может нанести вред коже посетителя бани, а поэтому его желательно уменьшить.

Чтобы обеспечить защиту от неблагоприятных факторов, нужно печной канал накрыть тонким слоем камней. В итоге перегрев трубы существенно уменьшится, тепловое излучение смягчится, а аккумуляция тепла повысится.
