Отвод и слив воды из бани — как проложить сливную трубу под полами и сделать водоотвод

Основная схема слива


Достаточно сложное устройство полов позволяет избежать деструктивного влияния воды на напольное основание Как сделать уклон пола для отвода воды из бани своими руками? Прежде чем приступать к процессу заливки полов со сливной системой, стоит ознакомиться с некоторыми техническими нюансами. По мнению многих специалистов, устройство напольного основания с гидротехническим аппаратом целесообразно исключительно в моечном отделении. Причин тому несколько:

  1. Заливка бетонных полов в парилке ведет к сильному пылеобразованию в момент повышенной сухости атмосферы;
  2. Бетонная поверхность имеет свойство сильно нагреваться, в отличие от древесины. Поэтому присутствие бетона в парильном отделении нельзя назвать уместным;
  3. Цементная стяжка обладает невысокой пластичностью, поэтому в процессе температурного расширения или сжатия она очень быстро растрескается.

Каким должно быть устройство основания, чтобы система отвода воды работала, как часы? Для того, чтобы оценить преимущества того или иного способа закладки гидротехнического аппарата, рассмотрим процесс сборки и отвода воды из банного помещения. Полы с уклоном в большинстве случаев «работают» по такой технологии:

  • Уклон в основании позволяет собирать всю жидкость в одной точке помещения;

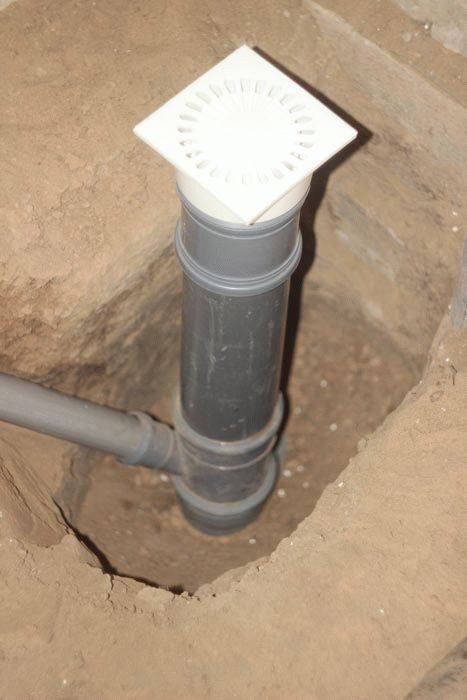

  • В углу сборки воды монтируется трап, через который «отработанные» воды удаляются из помещения;
  • От трапа жидкость по фоновой трубе попадает в канализационную систему или же щебеночный фильтр, который обустраивают под баней.

Чтобы сделать своими руками действительно качественную систему для отвода воды из бани, нужно учитывать немало моментов:

  • тип фундамента;
  • вид трапа;
  • «сезонность» бани;
  • тип пола (бетонный, деревянный).

Варианты бочек для выгребных ям

На выбор покупателя предоставляется два вида бочек – железные и полимерные.

Плюсы и минусы железной бочки

Бочки из металла имеют высокую прочность, внушительный вес. Стоит учитывать, что металл не терпит постоянной влаги. Без достаточной обработки коррозия съедает стальную емкость для выгребной ямы за 3-4 года. Для ее монтажа необходимо привлечь подъемную технику.

Чтобы избежать гниения металла (коррозии), перед установкой железной бочки для канализации стоит выполнить ряд работ по гидроизоляции:

  1. Для наружного применения можно использовать полимерную обмазочную гидроизоляцию. Она хороша тем, что благодаря пластичности её можно нанести на любую форму поверхности.
  2. Внутреннюю поверхность стоит обработать материалами жидкого нанесения. В некоторых вариантах дачники используют нитрокраску, но такой способ уступает обработке фабричными материалами.

Среди прочих гидроизоляционных методов отечественные производители предлагают инъекционные материалы. Это двух или трехкомпонентные составы на основе полиуретановой смолы. К их плюсам можно отнести хорошую адгезию (сцепляемость) материалов с поверхностью бочки, хорошие водоотталкивающие характеристики и прочность самого материала. К минусам – высокую токсичность составляющих.

Чтобы обработать бочку эластичным инъекционным материалом, необходимо позаботиться о дополнительной защите.

Для более грамотного обращения со смолами желательно обладать специальными навыками обращения с такой изоляцией.

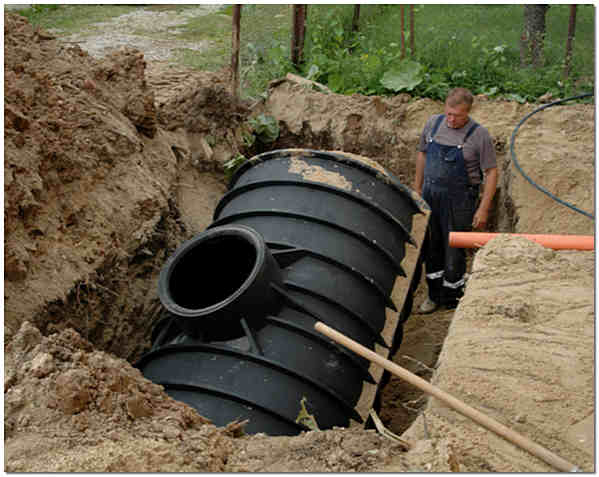

Преимущества полимерной бочки

Пластиковые бочки для сливных ям просты в эксплуатации. Они уже укомплектованы вентиляционным отверстием, удобной крышкой люка, отверстиями для монтажа канализационных труб ПВХ и многим другим. К тому же, в отличии от железной имеют небольшой вес и не требуют привлечения дополнительной техники при установке.

Материал бочки не подвергается внешнему воздействию кислот и щелочей почвенных вод, что решает проблему ее замены. Огромное количество форм и объемов по литражу позволяет выбрать необходимую под ваши нужды канализационную емкость из ПВХ. Ее внутренняя поверхность устойчива к воздействию агрессивной среды.

Закладывая проект герметичной сливной ямы, стоит учесть, что замкнутая система более выгодна, поскольку сточные воды не попадают в грунт и не вызывают загрязнение окружающей среды.

Скапливающиеся сточные воды могут создавать подземные селевые подушки и разрушать фундамент близлежащих строений. В этом случае единственным минусом замкнутой канализационной ямы станет постоянное откачивания жижи. Но если учесть все плюсы, с этим фактом несложно смириться.

Особенности прокладки сточной трубы

Прокладка водоотводной трубы – важный этап в обустройстве канализации для бани. Согласно строительным нормам трубу закладывают на этапе возведения фундамента. Она располагается внизу основания с уклоном в сторону дренажной ямы. Когда прокладка трубы требуется для готового строения, монтаж осуществляется под полом парной.

Чтобы правильно выполнить установку трубы, нужно соблюдать следующие правила:

  1. Не допускается наличие загибов, поворотов и стыков при монтаже изделия. Это может привести к появлению засоров на любом участке трубы.
  2. После завершения монтажа водоотвода выполняется бетонная стяжка банных полов с соблюдением уклона в сторону сливного отверстия. После полного высыхания стяжки пол облицовывают кафелем или керамогранитом, поверх которых устанавливают деревянные решетки съемного типа. Они обеспечат защиту от ожогов при непосредственном контакте с разогретым напольным покрытием. Кроме того, решетки легко демонтируются для сушки и обработки антисептическими составами.
  3. Слив закрывается защитной решеткой, чтобы предотвратить возможное засорение канализационной трубы.

https://youtube.com/watch?v=LpF7xkrmHSU

Как сделать сливную яму для бани – вопрос, который не застанет врасплох владельцев подобных строений. Ведь организовать надежную систему отвода стоков из подручных материалов и без привлечения строительной бригады несложно, главное – настрой и серьезный подход к делу.

Приямок

Приямок – не что иное, как емкость для стоков, устанавливаемая прямо под помывочной комнатой. Стоит учитывать, что использование данной системы рационально лишь для малых бань, которые эксплуатируются редко.

Сооружение приямка нужно выполнять в такой последовательности:

  1. Копаем яму выбранного объема.
  2. Усиливаем стены любым из материалов: кирпич, шифер, дикий камень.
  3. На дно засыпается фильтрационная подушка: сначала слой щебня, бой кирпича или керамзита, после чего засыпается слой песка.
  4. Далее устанавливаются лаги поверх ямы. Сверху укладывается пол под баней для слива. При этом между досками должны быть небольшие зазоры для возможности протекания между ними сточной воды.

Чтобы установить такую систему, потребуется выполнить ряд работ:

  1. Сначала под полом нужно вырыть яму небольших размеров, по форме схожую с кубом. Длина ребра должна равняться или превышать 50 см.
  2. Основание и стены ямы нужно изолировать от воды. Подойдет любой гидроизоляционный материал, но лучше всего использовать цементный раствор.
  3. Далее к приямку прокладывается труба, которая располагается на высоте 10 см от пола. Выходить на улицу она должна под маленьким уклоном, чтобы вода могла самостоятельно покидать приямок.
  4. Теперь можно установить гидравлический затвор. Он нужен для того, чтобы не давать возможности неприятным запахам, идущим из канализации, попадать в помещение бани. Легче всего использовать самодельный гидравлический затвор, представляющий собой металлическую пластину, установленную с уклоном. Закрепляем ее к трубе в трех точках, не фиксируя лишь нижнюю ее часть. Стоит отметить, что расстояние от основания приямка до низа пластины должно составлять 5 см. Существует еще один способ, как сделать самодельный гидрозатвор – можно взять резиновый мяч и закрепить его над сливом приямка. После заполнения резервуара до определенного уровня, он всплывает, открывая слив. После слива излишков воды он опускается, закрывая трубу.

Строительство слива из кирпича

Выгребная яма из кирпича – это самый древний вариант обустройства стен канализации. Она может быть герметичной или с открытым дном. Для облегчения строительства требуется подготовить котлован с ровными стенками, чтобы кирпич класть впритык к ним. Это значительно ускорит работу, особенно если нет достаточного опыта в данной сфере. Домашняя выгребная яма из кирпича кладётся на цементный раствор. Использовать лёгкую песочную кладку нельзя, ведь в условиях постоянной влажности обвал будет неизбежен.

Кладка делается в полкирпича по кругу. Таким образом, углы плотно держат друг друга. При этом способе возможна дополнительная модернизация для повышения герметичности. Для этого необходимо оштукатурить стены и залить дно. Можно использовать старый кирпич, добытый из разрушенных зданий. Этот способ возведения самый длительный. Выгребная яма из кирпича одна из самых надёжных и если использовать крепкий раствор, то её разрушение произойдёт нескоро. Стоит только заранее подготовить отверстие для впускной трубы, поскольку потом пробить стену будет сложно.

Устройство пола

Довольно часто при устройстве пола в бане его делают непротекаемым и при этом обеспечивают естественный уклон в одну сторону. Это обеспечивает быстрое попадание сточных вод в желоб. Он должен подходить к трубам канализации, которая обеспечивает транспортировку сточной воды в колодец дренажной системы или специально обустроенный септик. Отверстия желоба обычно накрывают решеткой, но часто владельцы бань устраивают его в стене, разделяющей моечное помещение и парное. Это достаточно удобно, поскольку не приходится создавать дополнительные желоба.

Занимаясь работой по устройству канализации в бане, необходимо не позабыть об устройстве вентиляционного стояка. Его необходимо устроить на сливе. Для его изготовления используют асбестовую или обычную стальную трубу диаметром 10 мм. На её верхний конец одевают дефлектор.

Колодец для слива

Еще одна вариация канализационной системы для бани, предусматривающая наличие колодца и ямы. Объем котлована рассчитывается из возможностей ассенизационных машин, то есть он может составлять минимум 3 куб. м. Основные работы приходятся на обустройство колодца. Чтобы сток воды в бане выполнялся без нарушений в герметичности места сбора, дно котлована бетонируется, а стены отделываются кирпичом. Есть и другой вариант, при котором используются кольца ЖБИ, но это более трудоемкое и затратное решение.

В целях повышения гидроизоляционных свойств колодца следует обработать его поверхности специальными изоляционными мастиками – например, гудроном. Также в строительстве данной конструкции допускается применение материалов из ПВХ.

Сверху, колодец закрывается железобетонной плитой, в которой предусмотрены отверстия для вентиляции и люка. Образованное пространство от стенок котлована и до краев засыпается щебенкой. На расстоянии полуметра над поверхностью земли крепится вентиляционная труба. Далее всю конструкцию помимо люка следует засыпать грунтом.

Важно учесть, что слив в бане с колодцем предполагает обеспечение свободного подъезда к месту сбора для ассенизационной машины. Во всяком случае, люк должен быть доступен для техники

Но есть и альтернативный вариант очистки сооружения, при котором используются биоактиваторы и другие химические препараты.

Как сделать слив на участке с глинистой почвой

Если грунт на участке не пропускает воду, горизонтальной подушкой не отделаешься. В случае если глина залегает пластами, нужно вырыть яму до впитывающего грунта, и затем установить бочку или соорудить септик другой конструкции. Но глина – это еще и пучнистый грунт. Это значит, что при  размерзании весной, бочка или другая конструкция будет вытолкнута наверх или разрушена. Если в основе сточной ямы железная бочка, ее можно закрепить, отогнув наружу нижний край и завалив его крупными камнями по периметру.

Если же грунт полностью глинистый, стоит подумать об организации колодца  в доступном для ассенизаторской машины месте, или сделать более сложную конструкцию. Вырыть и заполнить сточную яму, от которой в сторону (на 2-3 метра) вывести еще одну трубу. Эту трубу уложить на горизонтальную фильтрующую подушку (как ее сделать смотрите выше).

Критерии выбора

Выбирают тип колодца по таким критериям:

  • Габариты. Для многих хозяев имеет значение вес, длина и сечение шахты.
  • Технические характеристики материала: долговечность, устойчивость к коррозии и агрессивным средам, прочность на излом и растяжение.
  • Стоимость. Для многих мастеров этот параметр является немаловажным, поскольку устройство протяженной дренажной системы может вылиться в копеечку.

Часто в целях экономии владельцы дачных участков принимают решение монтировать своими руками дренажный колодец из покрышек или полимерных ёмкостей. Но герметичность такого резервуара остается под вопросом, поскольку сложно добиться абсолютной целостности шахты. Со временем она все равно станет пропускать подземную воду, а покрышки будут деформироваться под воздействием пучнистого грунта.

Обустройство сливной трубы

Перед тем, как делать слив в бане, стоит рассмотреть все возможные схемы водоотвода, посмотреть фото и чертежи данных систем. Классическая конструкция, эффективность которой проверена веками – обычная сливная труба, устанавливаемая при закладке фундамента для бани. При обустройстве труба монтируется с естественным уклоном относительно сливной ямы, ведь в таком случае не потребуется дополнительная теплоизоляция.

Яма для использованной воды закладывается на расстоянии 3-5 метров от бани и укрепляется для предотвращения обсыпания краев. Оптимальный вариант – это готовые бетонные кольца или каркас, полностью заполненный бетоном. На дне ямы обустраивается фильтр, чтобы вода уходила в грунт.

Простой сливной водоотвод в бане устанавливается по следующему алгоритму:

  • Сначала подготавливается яма, к которой подводится траншея, обустроенная с уклоном к точке сбора воды;
  • В траншею укладывается канализационная труба (желательно на этом этапе все же использовать теплоизоляционные материалы);
  • В отделении для мытья создается бетонный пол, общий уклон которого направлен в сторону сливной трубы;
  • Для нормального функционирования слива вне зависимости от времени года входное отверстие трубы нужно закрыть сеткой, которая будет собирать все загрязнения;
  • Поверх залитой цементной стяжки можно укладывать кафельную плитку, подобрав ее в соответствии с дизайнерским решением;
  • На плитку стоит уложить специальные деревянные решетки для бани, которые предотвращают контакт босых ног с разогретой плиткой.

Гидрозатвор на канализацию для бани

Гидрозатвор — это специально созданная водяная пробка, которая предотвращает попадание «ароматов» канализации в помещение. Вода скапливается в выгнутом участке трубы, полностью перекрывая диаметр. Таким образом, вода не дает запахам проникать в помещение.

Принцип организации гидрозатвора на канализацию

Когда нужно использовать гидрозатвор в бане

В бане использовать гидрозатвор на канализацию нужно в том случае, если слив воды идет в общую систему водоотведения. Если же вода сливается за пределы бани в яму, откуда и впитывается, никакого запаха в этом случае быть не может.

Если канализация бани подключена к общей системе, можно использовать готовые сифоны (как для ванной или умывальника) любой конструкции. Есть в продаже пластиковые или металлические затворы бутылочного типа или из гофрированного шланга.

Гидрозатвор канализационный бутылочного типа

Иногда еще можно встретить чугунный гидрозатвор, но их производство остановлено уже несколько лет назад, и встречаются они в основном в старых домах.

Так выглядит гидрозатвор для пластиковой канализации

В продаже имеются водяные гидрозатворы фирмы CENTER AQUAPA, которые вставляются в пластиковую трубу диаметром 55 мм или 110 мм.

Водяной гидрозатвор CENTER AQUAPA вставлен в трубу диаметром 110 мм

По сути дела, гидрозатвор представляет собой два стакана, вставленные один в другой.

Верхняя и нижняя части гидрозатвора CENTER AQUAPA

После заливки полов в бане, верх гидрозатвора должен оказать в небольшом углублении для полного слива воды.

Верхняя часть гидрозатвора находится на уровне самой нижней точки

У данного гидрозатвора два плюса:

  1. Он дополнительно выполняет роль отстойники;
  2. Даже если в гидрозатворе замерзнет вода, он не будет поврежден.

Как сделать гидрозатвор своими руками

Достаточно легко можно сделать гидрозатвор своими руками. Для этого кусок трубы подходящего диаметра нужно изогнуть в виде буквы «U» и приварить (соединить при помощи муфт) к трубе после воронки стока (высота гидрозатвора обычно 50-70 мм). Делать это желательно во время закладки фундамента и обустройства полов, но если баня уже функционирует и запах мешает, можно попытаться устранить эту неприятность.

Если фундамент столбчатый и канализационные трубы доступны – это облегчает дело. Под баней можно к сливной трубе приварить нужный кусок трубы. Если доступа к трубам нет, придется вам его организовать: разобрать часть пола, если он деревянный, или выпилить «болгаркой» если он бетонный. После чего к канализации при помощи соединительных муфт или сварки присоединить трубу с изгибом.

Нужно учесть, что вода из любого гидрозатвора испаряется. И если длительное время не пользоваться канализацией, дней через 40-50 она высохнет окончательно, и газы из канализации беспрепятственно проникнут в помещение.

Что такое сухой гидрозатвор

Есть еще один вариант гидрозатвора – сухой. В нем нет воды, а в качестве заслонки используются различные материалы. Как вы понимаете, такой гидрозатвор не замерзает. Сухих гидрозатворов для канализации несколько видов:

Это мембрана, которая удерживается пружиной, если воды нет. При поступлении воды мощности пружины недостаточно для ее удержания, заслонка поднимается и вода сливается.

Так выглядит слив с сухим гидрозатвором на канализацию

  • Определенной формы предмет (обычно шарик большего, чем труба диаметра) перекрывает проход для воздуха. Как только вода поступает – предмет всплывает, открывая слив.
  • Более сложные технологически модели, в которых используется молекулярная память материалов.

Для бани элементарный сухой гидрозатвор можно сделать и своими руками, так это довольно просто. Нужно подобрать пластиковый шарик чуть большего размера, чем сливная труба. Положить его на трубу, и сделать какую-то камеру, в пределах которой он будет находиться. Когда воды нет, шарик перекрывает доступ воздуха из канализации. При поступлении воды он всплывает (в пределах камеры) и освобождает сток. Такая система функциональна и в зимних условиях: даже если шарик примерзнет к стоку, немного горячей воды в считанные минуты растопят лед, и система будет функционировать нормально.

Что нужно сделать до начала строительства

Горловина засыпанной грунтом ямы

Все знают, что сооружение любого объекта или коммуникации нужно начинать с проектирования. Не станет исключением и сооружение очистного сооружения для бани.

Оценка УГВ

Прежде всего, нужно узнать на каком уровне залегают грунтовые почвенные воды. Если этот уровень достаточно высок, то от строительства традиционной сливной ямы придется отказаться, поскольку ее будет заполнять почвенная вода.

Как можно определить, на каком расстоянии от поверхности залегают почвенные воды? Как правило, для получения этой информации необходимо производить гидрогеологическое исследование, включающее бурение штуфов. Однако предварительную оценку положения можно произвести и старинными народными методами:

  • Если поблизости имеются колодцы, то по уровню находящейся в них воды можно сделать вывод об УГВ.
  • Еще одна примета – при высоком УГВ на участке растет много растений, которым нужна влага в больших количествах. Например, хвощи, мать-и-мачеха, камыш, осока и пр.

Кирпичная сливная яма

Определение объема камер и другие нюансы строительства

Объем приемных камер зависит от того, насколько человек рассчитана баня — сливная яма должна быть тем объемнее, чем большее количество людей будет пользоваться помывочной.

При недостаточном объеме ямы, сточные воды просто не поместятся в ней и потекут через край. Также, следует оценить качество грунта на участке, от этого зависит, нужно ли будет проводить укрепление краев ямы.

Место расположения очистного резервуара следует определить заранее. Как правило, рекомендуется размещать яму на расстоянии 2-2,5 метров от бани. В противном случае, будет сложно построить трубопровод с необходимым уклоном.

Подготовка к постройке водоотвода: чертежи и схемы различных сливов

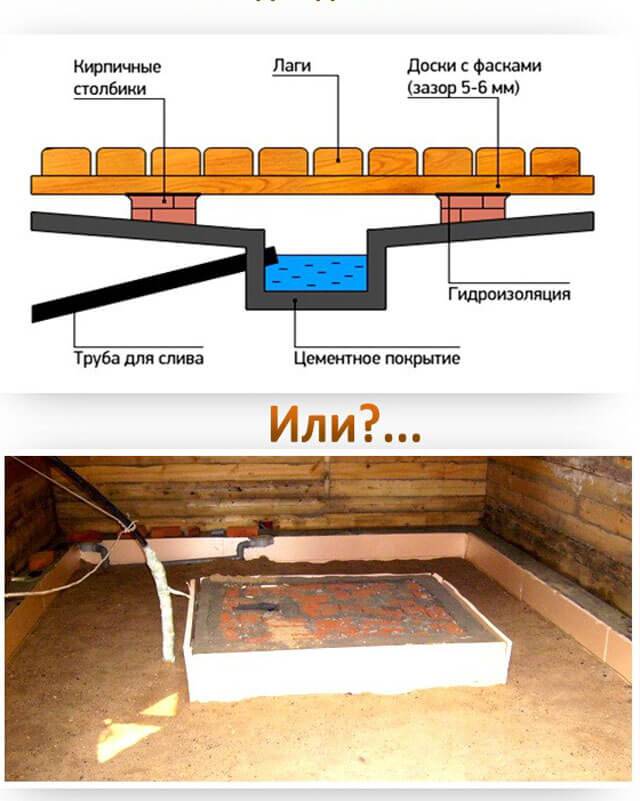

Схема устройства деревянного протекающего пола со сливом. Должна выполняться до укладки полов.

Чертёж проливного пола со сливом в бане

Если в бане предусматривается сухая парилка, а в моечной будет душ, то необходимо предусмотреть слив и в парной.

В канализации бани, где сбор воды будет осуществляться из нескольких помещений, необходимо обязательно устанавливать стояк с вентиляционным клапаном.

Если парилка и моечная находятся в разных комнатах, то жёлоб для отвода воды укладывается под перекрытием между ними.

Устройство системы канализации в бане

Под деревянным полом необходимо делать бетонное основание с уклоном к центральной части, где и будет идти жёлоб, присоединяющийся к канализации.

Схема устройства пластиковых труб канализации в моечной комнате бани

Также вместо бетона можно уложить на пол под настил поддон из нержавеющей или оцинкованной стали.

Видео: устройство оцинкованного поддона для слива воды под деревянным полом бани

При устройстве наливных полов, на которые будет укладываться кафель, необходимо соблюдать уклон, где в низшей точке устанавливается трап для приёма воды, который соединён с канализацией.

Углы уклона для устройства системы канализации

Как сделать слив в бане под полом

При банных процедурах вода стекает непосредственно на пол (если речь не идет о принятии душа в специально оборудованной душевой кабине). Следовательно, этот пол должен либо пропускать воду ниже, в водосборник, либо быть водонепроницаемым и устроенным с уклоном к водосборнику. Первый тип конструкции реализуется при устройстве деревянных полов с намеренно оставленными щелями или деревянной решетки.

Вода, проникая в щели, стекает ниже, в подвал или через дощатый пол на грунт, постепенно испаряется. Доски высыхают и становятся готовы к новому использованию.

Однако такой пол все же сохнет достаточно долго (особенно при небольшом зазоре между настилом и основанием), поэтому лучше устраивать двухслойный деревянный настил, как показано на рисунке ниже.

В таком варианте вначале устраивается черновой настил с промежутками между досками 20…50 мм, далее укладываются лаги так, чтобы обеспечить сток к сливному отверстию, после – еще один слой досок с уже меньшими (10…15 мм) промежутками. Разумеется, доски чистового пола укладываются так, чтобы зазоры между ними не совпадали с щелями в нижнем слое. Но такой вариант приемлем в основном для «летней» бани, когда сквозняки и холод снизу не критичны для температуры в парной и помывочной.

Другой, относительно бюджетный вариант «холодного» пола – установка лаг на асбестовые или другие трубы.

При этом трубы кладутся на уплотненной щебнем и песком подушке, а лаги – непосредственно на трубы. В этом случае протекающий пол проветривается лучше, а вода уходит в грунт через слой щебня и песка, очищаясь таким образом. Кроме того, уплотненная подушка не дает влажной почве так быстро расползаться.

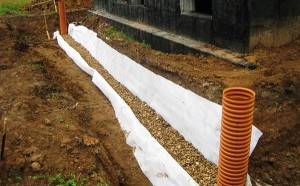

Дренажная канализация

Это одна из простейших конструкций, отличающаяся экономностью в сооружении и нетребовательностью в обслуживании. К сожалению, дренажная канализация в бане подходит в основном к малогабаритным постройкам, принимающим небольшое количество пользователей. С большими объемами воды она не справится – тем не менее, для маленькой бани этот вариант будет оптимальным.

Работа по строительству канализации начинается с устройства дренажного колодца. Его глубина подбирается с учетом уровня промерзания грунта – данный фактор является ограничителем, но в большинстве случаев земляной покров позволяет осуществить достаточную нишу для слива. На дно укладывается 10-сантиметровый слой глины. Этим же материалом следует обложить землю по периметру фундамента и траншею, подготовленную для стока. Таким образом, формируется желоб, спускающий использованную воду.

В самой яме на глиняную основу укладывается щебень, керамзит, гравий и песок. В совокупности слой не должен превышать 50 см по высоте. Сформированная подушка обеспечит функцию дренажа. Далее ее следует засыпать землей и утрамбовывать.

Позаботиться следует и о сточной трубе – на случай промерзания она утепляется теплоизоляционными материалами. В соответствии с данной конструкцией устраивается и пол в бане отвод воды из которого должен осуществляться с уклоном в сторону слива. Такая канализация при условии использования гравия с песком в качестве засыпки должна регулярно подвергаться чистке. Дренаж выполняет задачу фильтра, поскольку взвешенные частицы его будут загрязнять.

Если засыпка выполняется на грунте песчаного типа, то вместо колодца можно использовать горизонтальный дренаж в виде траншеи с метровой глубиной. Ее дно также засыпается щебнем и укрывается землей.
