Основные элементы лестницы

Прежде чем определиться с формой конструкции необходимо знать, из чего состоит лестница того или иного вида. Несмотря на их многообразие, в основе каждой лестницы имеется три составных элемента:

  • несущие детали;
  • ступени;
  • ограждение.


Детальное строение поворотной лестницы. Ограждающие элементы обеспечивают, прежде всего, безопасность передвижения. Перила состоят из поддерживающих поручень вертикальных стоек (балясин). Ограждения устанавливаются на балконах и лестницах для обеспечения опоры при ходьбе и предотвращения падения людей за периметр конструкции. Поручни могут закрепляться на балясинах либо на стене сооружения вдоль лестничных пролетов.

Так как балясины выполняют опорную функцию, их в основном изготавливают из прочных материалов, таких как металл, бетон, железобетон. Опорные столбики для декоративного ограждения могут быть выполнены из гипса, дерева или пластика. Промежутки между балясинами в качестве украшения заполняют специальным стеклом, коваными элементами, различными решетками. Перила и поручни изготавливаются из дерева, нержавеющей стали, анодированного алюминия и других металлов. Система ограждения из балясин и перил образует балюстраду. Вспомогательные лестницы в силу своих конструктивных и функциональных особенностей декоративным ограждением не оборудуются. [ot-gallery url=”//lestnitsygid.ru/gallery/vidy-lestnichnyx-ograzhdenij”] Часто конструкции лестниц оснащаются дополнительными, как правило, декоративными элементами, например, точечными светильниками. Внешние кромки и углы ступенек защищают от механического повреждения металлическими, пластиковыми или резиновыми профилями. Для обеспечения более удобного и комфортного перемещения используют мягкие ковровые накладки и дорожки.

Особенности монтажа

Как уже говорилось выше, лестница-консоль – это очень сложная конструкция, и от соблюдения всех требований во время ее строительства зависит здоровье проживающих в доме людей и комфорт использования конструкции. В первую очередь давайте рассмотрим возможные ошибки, которые можно допустить при ее монтаже:

Неправильный выбор креплений. Например, нельзя использовать анкера, если здание построено из щелевых кирпичей либо легких блоков.
Кронштейны ненадежные

Важно подобрать анкера правильного диаметра и использовать для строительства только качественную и проверенную продукцию. К примеру, проступи быстро начнут расшатываться, если использовать пластиковые дюбеля.
Большую роль играет толщина металла, используемого для возведения консоли

Стальные элементы должны быть не менее 3 мм в диаметре, иначе, из-за постоянной нагрузки, они начнут скручиваться.
Использовать тяжелые материалы для перил. Они оказывают дополнительную нагрузку на конструкцию.

Опалубка для лестницы из бетона

Сборка и установка опалубки, является очень важным этапом строительства, от которого зависит долговечность лестницы. Даже небольшая оплошность и надежда на русское «авось» может привести к разрушению опалубки во время заливки или твердения бетона со всеми вытекающими последствиями. В общем случае, для сборки опалубки потребуются следующие материалы:

  • Водостойкая фанера толщиной 12-18 миллиметров, либо обрезная строганая доска толщиной 25-30 миллиметров на щиты для формирования подступеней, боковой и нижней части конструкции.
  • Брус 100х100 миллиметров для подпирания нижних щитов (дна) опалубки и соединения листов фанеры или досок.
  • Стальной уголок и саморезы по дереву диаметром 3,5-4,5 мм для сборки щитов.

Поверхности опалубки, обращенные к бетону должны быть идеально гладкими. Получить желаемый результат можно несколькими способами: шлифовкой, обивкой полиэтиленовой пленкой или использованием ламинированной фанеры.

В общем случае, технология сборки опалубки состоит из следующих этапов:

  • Установка нижней части, изготовленной из щитов собранных из листов фанеры или досок. Возможен комбинированный вариант: фанера+ доски. Нижняя часть укладывается под расчетным углом наклона на подпорные бруски. Шаг и количество брусков совпадает с шагом и количеством ступеней. Крепление элементов опалубки выполняют с помощью саморезов, а не традиционными гвоздями. После застывания бетона, разобрать опалубку, собранную на саморезах будет намного проще, чем конструкцию, собранную на гвоздях.
  • Следующим этапом идет монтаж боковой части (в случае если одна сторона лестницы примыкает к стене) или двумя частями, если одна сторона лестницы «висит в воздухе». Боковые части собирают из фанеры или досок, а с внешней стороны усиливают поясом из бруса.
  • Формирование подступенков. В соответствии с расчетным количеством и габаритами подступенков их формируют досками или фанерой закрепляемой к боковым частям или стене при помощи стальных уголков.
  • Завещающий этап монтажа. Чтобы лестницу заливную из бетона было проще отделать тем или иным материалом, все стыки, обращенные к бетону, следует тщательно зачистить и сгладить с помощью углошлифовальной машинки и замазки цементно-песчаным раствором. Опалубка готова к установке армирующего пояса.

Консольная лестница: особенности изготовления

Процесс изготовления консольной лестницы непрост. Продумывать ее конструкцию следует на стадии проектирования и строительства дома. Выполняется монтаж в период отделки стен. Установить ее сможет человек, который имеет четкое представление об особенностях конструкции. А также владеющий строительными навыками. Но при тщательном изучении процесса изготовления консольная лестница может быть установлена и самостоятельно.

Лестница в доме такого типа подразумевает монтаж креплений. Проводится он в несущую стену. Использоваться могут анкера, приваривание к стальной тетиве. А также заделывание ступеней в стену. Иногда фиксируют ступени к потолку или ограждению.

В зависимости от материла стены, осуществляется заглубление опоры в стену. Чем более пористый и рыхлый материал, тем более глубоко вводится крепление. По данной причине проектирование консольной лестницы должно осуществляться на стадии проектирования дома. Места заглубления креплений укрепляются.

Следует учитывать возможную нагрузку на ступени. Она может несколько различаться в зависимости от материала. В среднем она не должна превышать 150 кг на ступень. Лестница в доме на второй этаж рассматриваемого типа продумывается в зависимости от пожеланий. Однако наиболее важным моментом следует считать грамотный выбор ее крепления к стене.

Крепление – самый важный момент в возведении консольной лестницы

Выбор вида крепления является наиболее важным. От этого напрямую зависит надежность конструкции. Консольная лестница в доме своими руками может быть построена при обязательно грамотном выборе вида крепления. Ведь подобная лестница на этаж в частном доме несет значительную нагрузку. И от выбранного крепления зависит срок использования и безопасность.

Существует несколько разновидностей креплений, на которые устанавливается такая лестница в доме на второй этаж. В зависимости от вида дома, наличия свободного пространства и материала стены, выбирается вид крепления.

Анкер

Анкерное крепление считается наиболее надежным. Однако установить его можно лишь на стадии строительства.

Оно устанавливается в толщу стены. И подойдет лишь для сплошного прочного материала. Для пустотелого кирпича или газосиликатных блоков анкеры не применяются.

Потолочные крепления

Такой вид крепления используется при недостаточной прочности стены. И уже после постройки дома.

Представляет собой металлический каркас. Его крепят к потолку. А с лестницей связывают тросами.

Металлические тросы

Стальные тросы самые сложные в исполнении. Они крепятся к стальной тетиве. Представляют собой кронштейны.

Тетива фиксируется на перекрытиях.

Консольная лестница в загородном доме имеет сложную конструкцию. Можно выполнить ее самостоятельно. Обязательный учет приведенных факторов позволит избежать ошибки. Если же уверенности в своих силах нет, лучше обратиться к профессионалам. И консольная лестница будет радовать своей надежностью и изящностью долгое время.

Ступени, перила и ограждения

При изготовлении металлических ступеней важно следить за тем, чтобы толщина материала была не меньше 3 мм, а его поверхность должна быть рифлёной. Чтобы сделать их более безопасными, можно использовать специальное противоскользящее покрытие

Им может являться коврик из каучука, накладка из резиновой крошки или абразивная клейкая лента. Такие покрытия не только защитят ваших домочадцев от травм, но и будут служить украшением наружной лестницы.

При сварке перил есть несколько нюансов

Металлические ступеньки крепятся к основанию за счет саморезов

Важно понимать, что такие конструкции чаще всего применяют для наружных лестниц. Внутри дома лучше всего использовать как основной материал, дерево – оно более приятно с эстетической стороны, и по нему удобнее ходить

Такие ступени также крепятся саморезами.

Перила, сделанные из металла, необходимо монтировать при помощи сварки или болтов. В качестве материала ограждающей конструкции лучше всего брать трубы, арматурные прутья и любые другие изделия металлопроката.

Важно: при использовании металлических трубок обращайте внимание на их диаметр, он должен быть от 35 до 80 мм. Их можно покрывать пластиком, чтобы перила стали приятнее на ощупь

Для наружных лестниц рекомендуется изготавливать перила из нержавеющей стали или того же металла, что и сама конструкция. Допускается использование оригинальных кованых конструкций.

Конструкция на косоурах

Лестница на косоурах создается по тому же принципу и с теми же материалами, что и лестница на тетивах. Два косоура устанавливаются так же, как и тетивы, только при этом задействуется не вся ширина марша, поэтому нет необходимости закрывать опорными балками торцы ступеней. Опоры для них изготавливаются из металлических уголков, согнутых под углом 90°, которые после необходимо приварить к опоре. С помощью строительного уровня проверяем их горизонтальное положение по отношению к балке.

Косоуры очень просты в изготовлении при умении правильно пользоваться сварочным аппаратом. Очень оригинально выглядят косоуры, сделанные из цельного металлического листа, который разрезается с помощью лазера.

Существует еще один вариант, как прикрепить ступени к косоурам. Он состоит в следующем:

В первую очередь необходимо приварить стойки непосредственно к опорным балкам

Важно, чтобы высота стоек была равна высоте будущих ступенек.
Затем варятся четырехугольные рамы из уголков.
Далее рамы необходимо приварить с одной стороны к стойке, а с другой – к опорной балке.

Монтаж и уход

Для монтажных операций с консолью необходимо использовать два метода. первый метод укрепления ступеней при создании стены, а второй метод применяется для установки несущей основы в виде колонн. После установки ступеней к ним добавляют тросы, которые крепятся в потолке. При такой установке создаётся вид отдельного элемента лестничного пролёта, одна сторона которого крепится на стене, а другая держится на подвешенных тросах, крепящихся в потолке.

Для полной безопасности рекомендуется проложить некоторые натяжные элементы для закрытия щелей и зазоров. Перила для консолей приобретаются отдельно и монтируются в стене. При всех монтажных работах следует учитывать ровность и точность размещения всех необходимых элементов, это можно сделать при помощи водяного уровня или натяжения капроновой нитки, а также с помощью самого точного уровнеизмерителя — лазера.

В технике установки консолей не всегда используются подвесные конструкции, и поэтому имеются самостоятельные элементы, которые смогут поддержать вес без основных крепежей. Уход за ними индивидуален, в зависимости от выбранного материала, из которого изготовлена консольная лестница.

Лестница в стиле хай тек обычно выполняется из таких материалов: стекло, дерево, сталь, бетонный, усиленный металлокаркасом, блок, ламинированные панели. Но своими руками устанавливается лишь в том случае, если происходит строительство стены с нуля, когда строитель заранее планирует будущую конструкцию консоли вместо обычной лестницы. Это знание дает монтажнику возможность на совесть выполнить строительство усиленной стены.

Консольные лестницы можно посмотреть на фото и выбрать желаемый для себя вариант. В любом случае, строите ли вы лестницу сами, или приглашаете строителей, учитывайте правила монтажа, строгость измерений и просчетов, качество выбранных материалов.

Монтируется конструкция при строительстве стены. когда свободный край может выходить в помещение на 800 мм, а на 200 мм как минимум ступенька должна быть вмурована прочно в стену. Для улучшения крепежа можно создать тетиву – натяжение на тросах или железных тяжах ступеней к потолку. Очень выгодный вариант для небольших дачных домиков, чердаков, детских, мансард – это винтовая лестница на одном толстом стержне, которая по бокам защищена упрощенными перилами.

Если стена недостаточно жесткая или монтировать лестницу хочется в старом доме, тогда следует обязательно использовать сварной металлический каркас или трубу, на основе которых будут крепиться красивое дерево, стекло или другие варианты ступеней. Каркас врезается в стену, служит опорой, а отделка (пластик, закаленное стекло или дерево) – всего лишь опираются на нее. Гипсокартон или другой отделочный стеновой материал поможет скрыть недостатки стены.

Все виды материалов, из которых только может быть изготовлена консоль, должны хорошо очищаться от грязи и пыли. Деревянные ступени можно время от времени покрывать слоем лака с последующей шлифовкой шерстяной или войлочной тканью, также дерево можно полировать для продления срока службы изделия и для придания блеска и глянца ступеням.

Изготовление ступеней: доска – фанера

Независимо от основы самой лестничной конструкции, для обеспечения прочности лестницы, всегда рекомендуют выполнять ступени из дерева, а после можно подобрать любой вариант отделки. В таком случае становится существенный вопрос, что выбрать доску или фанеру?

Выбор между доской и фанерой не значителен, отличительной характеристикой являются:

  1. Последующая отделка.
  2. Прочностные качества.

В случае если используется фанера, в дальнейшем обязательно применение шпаклевки и специальных отделочных материалов, однако, с древесиной, возможно будет просто покрасить ступеньки закрепляющим лаком, подходящим по цвету и оттенку к выбранному стилю в интерьере.

В основном фанеру используют в качестве отделочного материала для внутренней стороны лестницы.

При обустройстве монолитных лестничных конструкций, можно заливать из бетона, как всю лестницу, так и только косоуры, которые предназначены для того чтобы в будущем устанавливать на них ступени. Таким образом, лестничная конструкция создается более легкой и элегантной. В варианте монолитной железобетонной лестницы, косоур неотделим от ступеней.

Для того чтобы косоур и ступени получились красивыми и ровными заливать их необходимо одновременно под опалубку. Для прочности конструкции выполняется каркас из арматуры с металлическими прутами. Такие правилам относятся ко сем лестничным конструкциям такого плана, независимо от того, будет лестница маршевая или винтовая. Вдоль всего лестничного пролета необходимо уложить деревянные пластины, которые будут в последствие служить опорой для ограждений.

Для заливки бетонных лестничных конструкций допустимо использовать только бетон марки В15!

Виды косоуров

Косоуры, также как и лестничные конструкции различаются по видам и технике исполнения, среди типов косоуров выделяют следующие:

Остальные типы косоуров используются в лестничных конструкциях достаточно редко.

Установка ступеней к косоуром происходит двумя способами, по этой характеристике, также можно сделать разделение:

Второй вариант используют в случаях, когда горизонтальность будущей лестницы необходимо выровнять. Для того чтобы исправить несоосность необходимо косоур выполнить в виде гребенки с небольшими зубчиками, в которые в дальнейшем будут уложены плоские ступени.

Ступени уложенные классическим методом на косоур в основном применяют для лестниц, выполненных на металлическом каркасе, в зубчатую гребенку можно сделать только из дерева.

Косоуры из железобетона редко используется в частных домах или загородных коттеджах, в основном такие конструкции применяют для многоквартирных и многоэтажных домов. Железобетонные косоуры достаточно сложно выполнить самостоятельно без соответствующих приспособлений и оснастки, такие косоуры сделаны в основном на промышленных предприятиях, в заводских условиях.

Металлические косоуры могут быть изготовлены из тавров или профильных труб, однако устанавливая такую конструкцию в доме стоит быть готовым к тому, что она достаточно громоздкая.

Деревянные косоур представляет собой массивную широкую доску или брус с большим сечением.

Единственно важным фактором, определяющим косоур является его прочность, так как именно косоур отвечает за надежно передвижение по лестнице. Косоур несет нагрузку всех составляющих элементов лестничной конструкции и помимо этого должен выдерживать ежедневную нагрузку, обеспеченную уровнем проходимости по лестнице.

Выполняя косоур самостоятельно необходимо уделить особое внимание его расчетам. Также такой элемент в лестнице в значительной мере подвержен раскачиванию и вибрациям

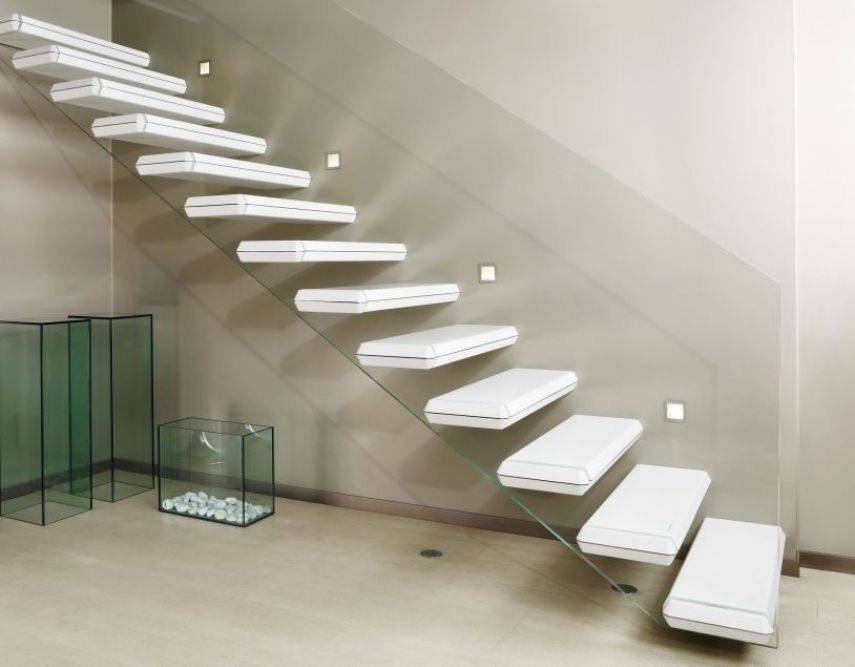

Особенности конструкции

Консольные модели лестниц – это уникальные в своем роде изделия, они способны кардинально преобразить интерьер, придав ему легкость и современное веяние. Главное отличие состоит в креплении элементов и самой конфигурации. Дело в том, что консольные лестничные ступени не имеют как таковой явной опоры. Вы не найдете в них ни привычных для маршевых вариаций косоуров, ни грубых вертикальных опор, характерных для винтовых конструкций, ступени остаются открытыми со всех сторон, они как будто парят в воздухе.

Непередаваемое ощущение легкости достигается за счет фиксации лишь одной части ступенек к невидимой опоре. В качестве перил используются стеновые поручни. Проникновение света происходит по максимуму, благодаря отсутствию подступенков, открытые проступи ничем не загромождаются.

Консольная лестница станет изюминкой любого интерьера

Применение

На сегодняшний день при строительстве или обустройстве жилища идет борьба за каждый квадратный метр свободного пространства. Остановив выбор на бетонной или деревянной лестнице на косоурах, можно сразу распрощаться с довольно приличной частью свободной площади, как видно на фото. Но существует ряд легких и прозрачных лестниц, которые не только не займут много места, но и станут отличным дизайнерским решением, отлично вписавшись в интерьер помещения.

Вариант консольной лестницы более всего подойдет ценителям минимализма и любителям стиля хай-тек. Ничего лишнего – так кратко можно охарактеризовать этот вид. Это обычные ступени, прикрепленные одной стороной к стене или любой другой опоре. Без ограждения, конечно, не обойтись, но оно может быть практически незаметным, но в то же время отвечающим за безопасность.

Закрепление балясин

Врезка проступей в тетиву посредством кобылок и седла

Балясинами называются вертикальные столбики, стоящие в ограждении лестничной конструкции на небольшом расстоянии друг от друга. В архитектурном дизайне используют фигурные и резные виды этих элементов. Они являются как украшением всего объекта, так и служат укреплением его прочности.

Крепление к ступеням осуществляется несколькими методами.
Установление балясин на тетиве лестничного пролета производится на балки. Закрепить их можно либо на боковую наружную сторону, но тогда будут видны болты, либо на верхнюю грань. Чтобы лестница выглядела эстетично и из балясин не было видно крепежа, нужно просверлить в балках отверстия, вставить стержень и закрыть его шпонкой.

Крепление на верхнюю грань осуществляется двумя способами:

  1. В балке и столбике вырезаются однотипного размера отверстия, в которые вставляется шкант. Вклинивают его, заранее смазав клеем, вначале очень плотно в столбик, а затем в балку. Этот способ требует предварительной подготовки балясин и балок, но гарантирует красивый и аккуратный вид всей конструкции.
  2. Крепление столбиков к тетиве с использованием подбалясенной доски. Эта доска немного больше основания и имеет выемку.

    Балясину подрезают под углом, соответствующим наклону конструкции, и прикручивают саморезами к подбалясенной доске. Саморез вкручивается с внутренней стороны паза заподлицо, чтобы шляпка утопала в дереве. Вся конструкция собирается отдельно, а затем ее закрепляют с помощью клея на несущей основе.

Для установки балясин на тетиву своими руками необходимы фрезерные работы, потому что выпиливание вручную займет много времени.

Крепление столбиков к ступенькам

Крепление прямо к ступеням возможно при установке проступей на косоуры. Это произвести легко как у объектов из дерева, так и из металла. Как осуществить крепление балясин к ступенькам, подробно показано на видео. Прежде всего необходимо определиться, сколько столбиков будет и на каком расстоянии друг от друга. Нижняя и верхняя планки должны быть большего размера для усиления прочности всей лестницы.

Чтобы крепление было надежным, их сажают на штыри, которые вклинивают с помощью клея в отверстия, сделанные в проступи и в столбике. Поскольку особых вопросов «как крепить балясину к металлической ступени» обычно не задают, этот вид лестничной конструкции самый распространенный.

Для большей наглядности посмотрите тематическое видео о строительстве деревянных лестниц. Если статья была полезной, оставьте, пожалуйста, свой комментарий или поставьте оценку.

Терминология

Монтаж лестницы на второй этаж своими руками проходит поэтапно: сначала монтируются одни элементы, к ним присоединяются вторые, затем третьи, четвёртые и т. д. Поэтому перед монтажом стоит ознакомиться с названиями деталей лестницы:

  • ступеньки – элементы по которым происходит спуск или подъём;
  • проступь – горизонтальная часть ступени;
  • подступенок – вертикальная деталь ступеньки;
  • косоур – несущая балка, на которую ступени устанавливаются сверху;
  • тетива – несущий элемент с вырезами для ступеней;
  • перила – ограждение лестницы, препятствующее падению;
  • балясина – вертикальная составляющая перил (проще говоря – столбик);
  • поручень – горизонтальная часть перил;
  • площадка – свободное пространство, разделяющее лестницу на второй этаж на 2 или более части;
  • опорный брус (т. н. нулевая ступень) – балка или перекладина, в которую упираются несущие элементы;
  • стойка – основной несущий элемент винтовой конструкции.

Строение деревянной лестницы на косоурах.

Выбираем металл для лестницы на косоурах для дома

Из разных типов конструкций лестниц, можно выделить лестницу с одним железным косоуром. Косоур – это несущая основа. На основу закрепляются перила и ступени. Такая основа представляет собой наклонную балку по центру, к которой приварены подставки, изготовленные в виде косынки.


На сооружение лестницы с центральным косоуром необходимо одобрение надзора по строительству, который должен испытать и освидетельствовать металлокаркас

В этой площадке производят:

  • Отверстие.
  • Потом делают проступи.
  • Проступи фиксируют болтами или винтами.

Обычно косоур монтируют по центру. Второй вариант монтажа подразумевает расположение косоура к торцам проступи, которые устанавливаются противоположной стороной к стене.

Стоит учесть, что на изготовление конструкции с косоуром по центру нужно согласие специалиста строительного надзора для того, чтобы дальнейшая эксплуатация металлического каркаса была безопасной, согласно ТТК.
