На какой высоте устанавливать розетки: рекомендуемые параметры

Выбор места для точек электропитания

Кухня

Не существует строгих ограничений, какой должна быть высота розеток от пола на кухне и в любой другой комнате, их размещение следует планировать согласно удобству использования, практичности и вышеперечисленных правил по монтажу. Стандартная кухонная мебель сформировала среди потребителей градацию, где высота установки розеток от пола делится на три уровня.

• Первый уровень расположен в 10–15 см от напольного покрытия, предназначен для подключения посудомоечной машины, электроплиты, холодильника. Такая бытовая техника не требует частого отключения, подключения к сети, после установки кухонного гарнитура доступ к разъемам будет только снизу.
• Второй уровень – это 110–130 см от плинтуса. Предназначен для подключения чайника, блендера, мультиварки и другой мелкой техники, которая будет использоваться при приготовлении пищи.
• Третий уровень – 200–250 см. На этом уровне подключают вытяжку, подсветку. Чаще разъемы располагают над верхними кухонными шкафами, тогда они незаметны снизу.

Ванная комната

В ванной комнате повышенная влажность, поэтому установка элементов питания должна происходить через УЗО, иметь степень защиты от влаги не менее IP44. Также целесообразно установить брызгозащитную крышку на пружине.

Ванная комнаты делится на зоны:

1. зона максимальной влажности, это ванная и душ, создающие брызги, допустима только установка электроприборов, обеспечивающих функционирование сантехники (мощность до 12 В);
2. допускается установка водонагревательных устройств;
3. можно подключить бойлеры, светильники, вытяжные вентиляторы , которые включаются с использованием шнура;
4. место установки электророзеток с соблюдением правил безопасности.

Чем выше находится розетка, тем безопаснее. Оптимальное расстояние – 60 см от плинтуса. Этой высоты будет достаточно, чтобы предотвратить замыкание во время потопа, если такой случится.

Спальня и гостиная

При ремонте хозяева часто задаются вопросом, на какой высоте ставить розетки в спальне. Один включатель традиционно размещается у входа. Если в комнате будет установлена двуспальная кровать, то для комфортного использования можно расположить электророзетку с выключателем по обе стороны спинки, на расстоянии 70 см от пола. Тогда не возникнет проблем с зарядкой телефона на ночь и включением/выключением основного света или бра.

В гостиной на расстоянии 130 см от пола устанавливают розетки под телевизор. Дальнейшее размещение точек питания зависит от расстановки мебели, наличия техники. Рекомендуется поставить дополнительную розетку, например, под пылесос.

Детская комната

В гостиной достаточно одного выключателя – у входной двери. Если потолок имеет многоуровневое освещение, выбирают выключатели на несколько клавиш. Детская комната

Детская комната – это обычно комбинация спальни и игровой зоны. Появление в продаже защитных крышек на штепсельные разъемы исключает необходимость располагать их как можно выше от детей.

При входе в комнату должна быть возможность включать общее освещение. Электровыключатель размещают на высоте 75–90 см. Но это расстояние можно корректировать, исходя из среднего роста всех членов семьи. Размещать прибор нужно со стороны дверной ручки шкафа, если такой имеется, чтобы предотвратить неудобства в эксплуатации.

Для ночника потребуется точка питания возле кровати. Если малыш еще совсем маленький, возможно, понадобится включить музыкальный мобиль для колыбели.

Школьнику требуется рабочее место, оснащенное достаточным количеством разъемов электросети, чтобы обеспечить подключении всех гаджетов. Оптимальная высота – 15 см от стола.

Кабинет

Обладателям отдельного кабинета потребуется 5–6 разъемов для подключения системного блока, монитора, принтера, аудиоколонок, настольной лампы. Возле книжных полок или кресла необходима точка подключения светильника, чтобы обеспечить комфортное чтение. Высота размещения розеток и выключателей – 1,5–3 м от напольного покрытия. Прихожая

В коридоре достаточно 1–2 электророзеток, рассчитанных на подключение пылесоса или обувной электросушилки. Расположить их можно на расстоянии 15–20 см от пола. Точки освещения предусматривают вблизи от входа. Электросчетчик и стабилизатор напряжения так же часто устанавливают в прихожей. Кроме того, выключатели для кухни, санузла, коробка для телевизионного кабеля, интернета легко впишутся в коридор.

количество розеток на кабеле 3х2,5

Про последовательное соединение. Ничего на ум, кроме как спаять несколько лампочек на 12 В последовательно, чтобы набрать в сумме Так в «Юном технике» рассказывали про елочную гирлянду своими руками. Короче, лампочек надо штук 19, можно брать автомобильные.

Только паять надо аккуратно, чтобы не расплавить цоколь и не испортить лампочку. Одна перегорит — вся цепь разомкнется, светить не будет. Ответьте, правильное ли у меня понятие про последовательное и параллельное соединение, или я в чем-то не прав? Возможно, среди профессионалов-электриков понятия в чём-то другие? Да это может быть любое количество электроточек на линии.

Требования ПУЭ и евростандарт

Ранее выключатели устанавливались на высоте 1,5-1,7 м, а розетки – не более 1 м. В настоящее время используются так называемые европейские стандарты, где учитывается не только техническая сторона, но и особенности данного помещения. В соответствии с нормами, выключатели располагаются на расстоянии 0,8-1,0 м от пола, а розетки – на 30-40 см.

Отечественные нормативы определяются в первую очередь ПУЭ, ГОСТами и другими документами, содержащими рекомендации по установке выключателей и розеток в том или ином помещении.

• В ванных комнатах источники электроэнергии обычно размещаются на расстоянии не менее 60 см от кранов и дверей душевых кабин. Все изделия должны быть влагозащищенными.
• На кухнях розетки и выключатели запрещается устанавливать выше и ниже мойки. Для этих помещений существуют отдельные рекомендации, которые будут рассмотрены ниже.
• В школах и детских садах расстояние выключателей от пола должно быть не менее 1,8 м, а розетки используются оборудованные специальными защитными экранами.
• От газопроводных труб розетки и выключатели устанавливаются на расстоянии не менее 0,5 метра.

Все эти данные достаточно условные, поскольку в реальной жизни приходится учитывать расстановку мебели в помещении, наличие техники, которая будет подключаться и другие факторы. Во время проектирования следует равномерно распределять все точки, чтобы избежать перегрузок из-за подключения в одно место сразу нескольких мощных электроприборов.

Сегодня для монтажа розеток и выключателей все чаще применяется так называемый европейский стандарт. Высота каждой точки здесь существенно ниже по сравнению с общепринятыми нормативами. Например, средняя высота розеток от пола определена в 30 см, а высота выключателей – 90 см. Фактически никаких специальных евростандартов не существует, поскольку это определение не более чем составная часть евроремонта. Таковым изначально считался любой ремонт, выполненный с применением строительных материалов зарубежного производства.

Каждый вариант обладает собственными плюсами и минусами. Для многих представляется удобным монтаж, выполненный по старым схемам. Например, выключатель, установленный на большой высоте от пола, всегда хорошо видно. Он не закрывается мебелью и совершенно безопасен для маленьких детей.

То же самое касается и розеток, расположенных на высоте 90 см. Они более удобны для включения электроприборов, поскольку не нужно каждый раз нагибаться. Однако, если какой-то бытовой прибор постоянно включен в сеть, то в этом случае больше подойдет евростандарт, позволяющий скрыть не только розетку, но и питающие провода.

Обеспечение электробезопасности при установке

Отсутствие четких требований вызывает большое количество споров вокруг того, как правильно делать разводку розеток и выключателей в жилых помещениях. Установка этих устройств должна обеспечивать высокий уровень электробезопасности при эксплуатации электрических приборов. То есть определенные требования к ней все же имеются, однако напрямую не связаны с удобством эксплуатации.

Главной опасностью, которая связана с использованием рассматриваемых элементов электрической проводки, является их доступность. То есть качество, обеспечивающее удобство эксплуатации этих устройств, отрицательно сказывается на электробезопасности. Особенно актуальным это становится в квартирах, где проживают маленькие дети.

В таких случаях рекомендуется с особой тщательностью подходить к выбору электрических розеток, а также соблюдать все необходимые условия при их подключении.

Чтобы обеспечить максимальный уровень электробезопасности при эксплуатации розеток, следует придерживаться таких правил:

Использовать изделия с высокой степенью защищенности от внешних механических воздействий, а также пыли и влаги

Особенно это важно в помещениях с повышенной влажностью, таких как ванная комната или совмещенный санузел

Подключение отдельных групп розеток и выключателей следует делать с использованием дифференциальных автоматов или УЗО. Такая автоматика срабатывает в случае возникновения утечки тока через поврежденную изоляцию. Это позволяет сделать невозможным поражение людей электрическим током в случае прикосновения их к незаземленным корпусам электроприборов.

• Использовать заземляющий провод. Такое требование может быть выполнено при замене старой проводки. Если ремонтные работы в квартире не предусматривают таких масштабных изменений, а ограничиваются только изменением места расположения розеток и выключателей, то нет смысла приобретать дорогие модели с дополнительным заземляющим контактом. Нужно также заметить, что подключение мощных электроприборов, таких как стиральная машина, бойлер или варочная поверхность, в обязательном порядке предусматривает использование отдельной розетки. Для нее нужно провести выделенную линию к распределительному щитку, подключаемую через собственный автоматический выключатель.
• Расположение розеток на кухне имеет особенность, связанную с большим количеством находящихся в этой комнате электроприборов, а также достаточно жесткими условиями эксплуатации. Поэтому для обеспечения удобного и в то же время надежного электроснабжения рекомендуется использовать достаточное количество разъемов. При этом располагаются они, как правило, на уровне 15 см от поверхности столешницы.

• Минимальное расстояние, на котором можно располагать штепсельные розетки или выключатели от труб газопроводной системы, составляет 50 см.
• При использовании таких устройств в ванных комнатах рекомендуется обеспечить их подключение через разделительный трансформатор или УЗО с номинальным током до 30 мА. Кроме того, нельзя располагать розетки или выключатели ближе, чем на 60 см от дверного проема душевых кабин, края ванны или раковины.

Существующие нормативы

Нормативные документы, освещающие вопросы организации электроснабжения, такие как ПУЭ-7 («Правила устройства электроустановок») и другие, не содержат общих требований касательно высоты установки розеток и выключателей.

Поэтому в большинстве случаев назначение этих параметров оставляют на усмотрение владельца объекта. В особых случаях действуют следующие правила.

Пункт 7.1.50 ПУЭ-7:

• розетки, выключатели и электроустановки располагают не ближе 0,5 м от газопровода;
• допускается установка выключателя под потолком, если имеется отведенный переключатель на уровень комфортного управления;
• в санузле и на кухне розетки и выключатели устанавливают на расстоянии не менее 60-ти см от пола, сантехустройств и водопровода.

Свод правил по проектированию жилых и общественных зданий СП 31-110-2003, раздел «Проектирование и монтаж электроустановок жилых и общественных зданий, пункт 14.33»:

• в квартирах и общежитиях рекомендуется устанавливать выключатели со стороны дверных ручек на высоте 1 м;
• в помещениях общественных зданий рекомендуется устанавливать выключатели общего освещения на высоте до 1,5 м;
• розетки рекомендуется устанавливать на высоте в 1 м;
• в помещениях для пребывания детей: школы и детские сады, розетки и выключатели устанавливают на высоте 1,8 м (пункт 14.35);
• на предприятиях торговли и общественного питания розетки устанавливают на высоте 1,3 м.

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84) «Электроустановки зданий», ч. 7 «Требования к специальным электроустановкам», раздел 701 «Ванные и душевые помещения». Документ рассматривает вопросы установки электророзеток и выключателей в указанных помещениях. Эти требования учитываются при прокладке электропроводки в любых помещениях с повышенной влажностью.

Высота установки розеток и выключателей по ГОСТ и ПУЭ

СП 76.13330.2016 (СНиП 3.05.06-85) «Электротехнические устройства»:

• в общественных зданиях и помещениях, розетки монтируют из соображений удобства подключения, предпочтительно на высоте не более 1 м;
• в помещениях для пребывания детей, розетки и выключатели данный документ также предписывает устанавливать на высоте 1,8 м (пункт 6.9.16);
• минимально допустимое расстояние между розеткой/выключателем и нагревательными кабелями — 200 мм (пункт 6.13.21).

В общем случае, когда объект электрификации не упоминается в вышеприведенных документах, в СССР сложилась практика монтажа электроустановочного оборудования на высоте:

• выключатели: уровень плеча или головы, то есть 1,6 – 1,7 м от пола;
• розетки: 0,9 – 1 м.

В обиходе такой способ монтажа получил название «советский стандарт».

Слово «стандарт» подразумевает не нормативный документ, а устоявшуюся традицию.

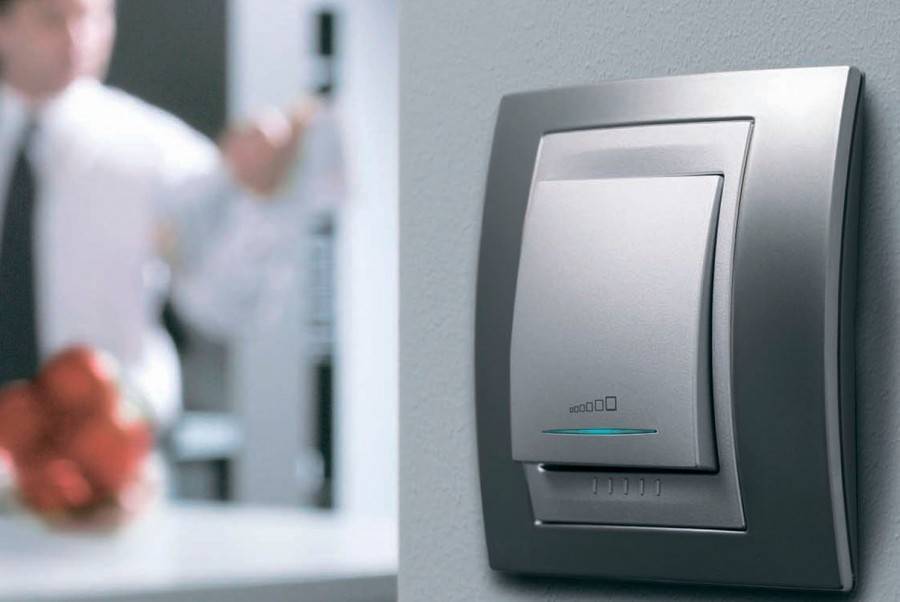

На какой высоте устанавливать выключатели?

Раньше во времена СССР высоту выключателей делали 150-170 см обосновывая это тем, что дети будут баловаться. Всего лишь три пять раз за свою жизнь ребенок это сделает, а потом им это станет обыденным и надоест. А вот включать со стула выключатель на высоте 170 см они будут лет до 10 или даже больше (спасибо тем родителям, которые заботятся о функциональности).

Высота выключателей выбирается в диапазоне 800-900 мм. Как определить комфортную высоту выключателей. Просто подходите к дверному проему и свободно опущенной рукой определяете наиболее удобное для вас расположение.

Если у вас большая семья. Возьмите среднее значение 850 мм от уровня чистого пола.

Выключатели устанавливать необходимо отступив от чернового проема двери 150-200 мм. Если отступить меньше, то при установке дверных наличников рамка выключателя будет наезжать на него. Выбирайте одно расстояние для всех выключателей.

Выключатели также следует располагать на стороне, где у вас ручка двери, а не на противоположной. Чтобы, открывая дверь одной рукой, второй вы могли включать/выключать свет.

Добавляйте статью к себе в закладки и делитесь с друзьями. Готов ответить на ваши вопросы.

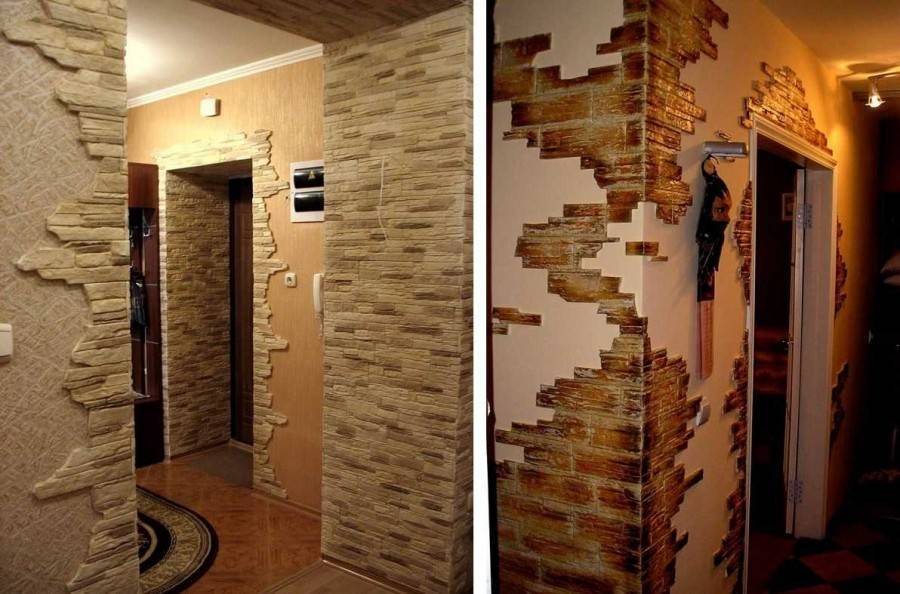

Монтаж в прихожей

В этом помещении достаточно установить минимум розеток – хватит 1-2 штук. Ведь подключать вы будете здесь электроприборы не часто. Ставятся они ближе к плинтусу на расстоянии 100-200 мм от пола.

Точка освещения монтируется с требованием обеспечения удобства для входящих или выходящих людей. Естественно, выключатель должен быть возле двери. В коридоре можно установить:

• распределительный щиток с автоматикой;
• электросчетчик;
• стабилизатор напряжения;
• модуль для телефонии и интернета.

В малометражных и компактных квартирах в прихожей часто ставится выключатель для санузла и даже кухни. Так обеспечивается максимальный комфорт при посещении данных комнат.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

15 лет назад: что нужно знать об электрической проводке

Если вы живёте в относительно новом доме, можно особо не заморачиваться: проводка здесь спланирована и разведена с учетом потребностей современного человека. В новостройках даже на этапе проектирования часто учитывается, что в кухне будет установлена мощная бытовая техника, и одной розетки маловато.

Жильё, которому более 10 — 15 лет, строилось еще по старым, сохранившимся с советских времен проектам. По этим стандартам на каждую комнату приходилось по две электрических розетки. Ну, правда, что такого мощного электрического было в квартирах наших пап и мам? Стиральная машина, которую включали по выходным, телевизор да холодильник. Соответственно, вся электропроводка в тех квартирах была рассчитана лишь на освещение и бытовую технику невысокой мощности.

В девяностые и двухтысячные годы ситуация в корне изменилась – техника оказалась доступна каждому. И именно в это время резко увеличилось число пожаров и возгораний, происходивших из-за того, что горела проводка, не выдержавшая большой нагрузки. Поэтому, если вы уж затеяли перепланировку или ремонт, не поленитесь и поменяйте старые кабели на новые, большего сечения, или вообще на медные — они лучше и выдерживают большие нагрузки, хоть и дороже.

Ванная и туалет

В домах, которые построены более тридцати лет назад, подобных электрических коммуникаций в ванной комнате и туалете не предусматривалось вообще. Люди тогда и слыхом не слыхивал о таких чудесах, как джакузи или душевая кабинка, поэтому вопроса, как разместить розетки в ванной, никто перед собой не ставил.

Некоторые умельцы самостоятельно протягивали в ванную провода, крепили разъемы, в которые включали электробритву «Харьков» или фен. Сегодня все знают про эти чудеса, все они доступны и приятны. Поэтому проектируя ванную комнату, нужно сразу же присмотреть и места для розеток.

Важно:

• Все выключатели и прочее электротехническое оборудование должно соответствовать стандарту для электрооборудования для влажных помещений (класс защиты не менее IP44) и быть надежно заземлены. Дизайнер или проектировщик непременно должен сказать вам об этом
• Розетку для джакузи и душевой кабины можно установить за их декоративными стенками, вы не будете постоянно включать и выключать эти агрегаты
• Розетка для вытяжного вентилятора может быть установлена наверху, рядом с ним, хотя чаще всего вытяжной вентилятор подключают к системе освещения: включили свет — зажужжал вентилятор
• Возле зеркала ванной комнаты, которое обычно висит над умывальником, можно смонтировать одну или две точки. Одну можно использовать для питания светильников над зеркалом, вторую — для фена, бритвы и прочих мелких приборов. Естественно, помним про класс защиты и заземление
• Если габариты ванной комнаты позволяют установить еще и стиральную машину, помните, что разъем для нее располагается на расстоянии не менее 50-60 см от водопроводных труб

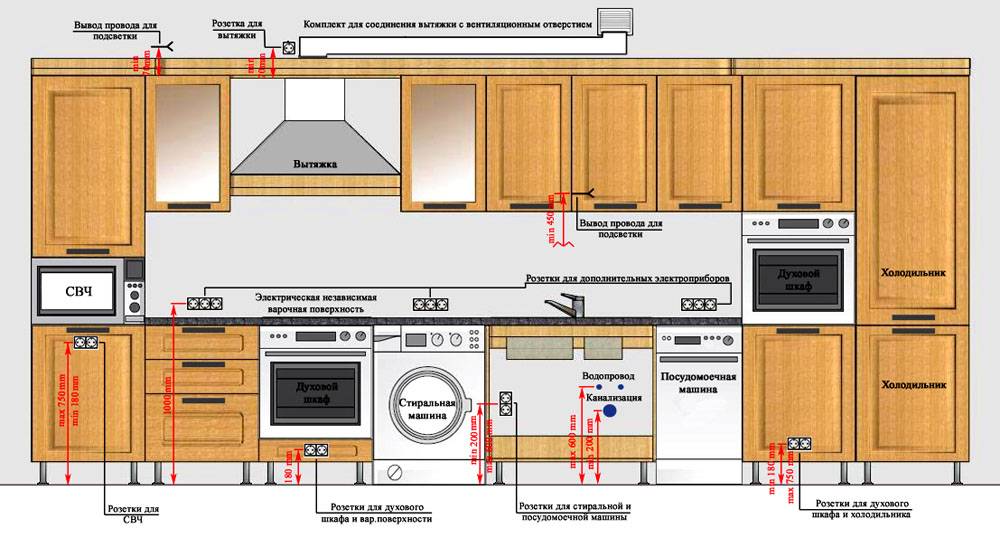

Один из вариантов размещения розеток и выключателей на кухне

Понятно, что вариантов размещения встроенной техники – немало, а если еще к этому присовокупить разнообразие настольных электроприборов и особенности их использования (например, есть хозяйки, у которых излюбленные кухонные аксессуары постоянно «прописаны» на рабочем столе), то, скорее всего, и дух абсолютно одинаковых схем не найдется. Стало быть, здесь не может быть никакого копирования – план размещения техники и прокладки проводки к ней составляется каждым хозяином индивидуально, но с учетом общих принципов.

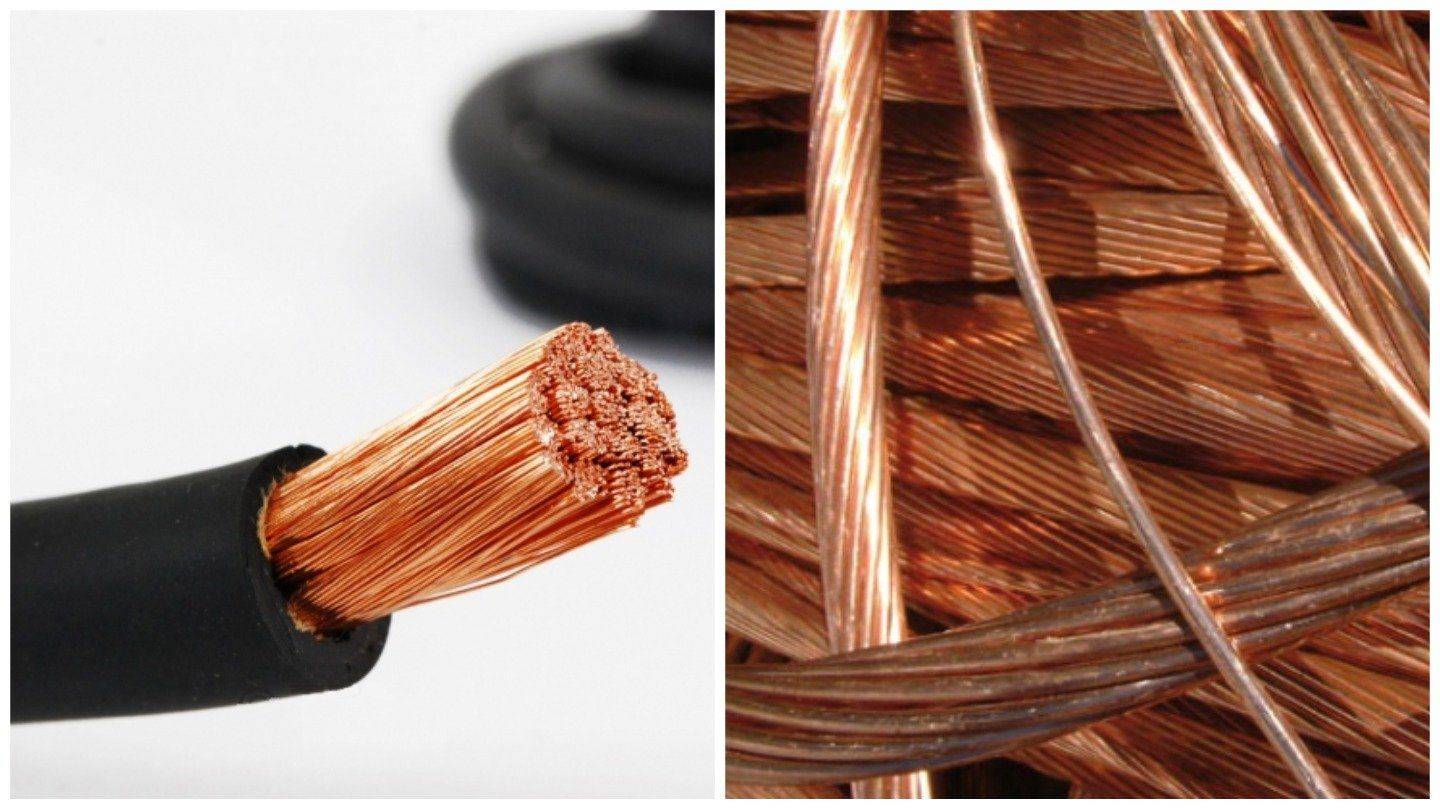

Про мощность подводимых линий электропитания (сечение медных проводов) уже говорилось – достаточно сопоставить данные из первой и второй приведенных выше таблиц. Тем не менее, приводится еще один рисунок, по которому можно определиться с этим вопросом.

Требования к подрозетникам

Единого свода правил, описывающих монтаж коробок для скрытой установки электрических розеток, не существует. Правила устройства электроустановок требуют соблюдения общих требований пожарной и электробезопасности. В этом смысле установка коробки под розетку ничем не отличается от монтажа распределительной коробки. Существуют строительные нормы и правила (СНиП), которые определяют геометрию размещения розеток в помещении. Ну и здравый смысл никто не отменял.

Мы постараемся объединить все условия, при которых установка подрозетников не вызовет проблем при эксплуатации электрообрудования.

• Материал коробочек должен быть достаточно прочным, чтобы выдерживать усилие, с которым из розетки вынимается вилка. Кроме того, сам корпус не должен выдергиваться из стены вместе с розеткой. Для этого на подрозетниках, предназначенных для установки на строительные смеси (как правило это гипс или алебастр), имеются отлитые на внешней поверхности ребра, пазы и зацепы. Технологические отверстия для заведения проводки также работают в качестве фиксирующих элементов.
• В эти щели попадает пастообразный раствор, после высыхания выдернуть корпус можно, лишь разрушив часть стены или сломав пластик.
• Подавляющее большинство подрозетников изготавливается из различных видов пластмасс. С одной стороны, это дешево, с другой — пластик является диэлектриком, и не разрушается под действием влаги.
• На внутренней стороне коробочек должны быть отформованы ребра для крепления розеток.Многие помнят квартиры советской постройки, в которых розетки выпадали из стены при малейшем усилии. Раньше подрозетники делались из металла. Мало того, что это небезопасно, за гладкую поверхность не могли зацепиться распорные направляющие на розетке.
• Кроме того, подрозетники оснащаются посадочными отверстиями для винтового крепления.
• Пластик, из которого делают подрозетники, не должен поддерживать горение. С точки зрения стены (бетон или кирпич), это требование бессмысленно. Но от корящей розетки могут воспламениться обои на стене, или стоящая рядом мебель.

Необязательные, но полезные требования — возможность соединять несколько розеток между собой на стандартные фиксаторы. Это позволяет собирать конструкцию любой длины.

Если планируется стяжка, то достаточно гофрированных пластиковых труб

Если проводка будет заливаться бетонной стяжкой, то ее, как правило, помещают в гофрированную пластиковую трубу.

Следующий вопрос— как часто должны быть установлены розетки, есть ли какие-нибудь нормы на этот счет?

Конкретного ответа нет. Можно найти рекомендации – устанавливать их по 1 штуке на 6 ÷ 10 квадратных метров площади. Однако, по всей видимости, эти «нормативы» несколько устарели, так как оснащенность жилья электроприборами постоянно растет. Поэтому, наверное, целесообразно продумать заранее размещение основных приборов и устройств, задать определенный резерв, чтобы исключить в дальнейшем пользование всяческими тройниками или удлинителями. Лучше всего, если заранее будет составлена план-схема с полностью продуманной расстановкой предметов обихода и расположением точек электропитания.
