Материалы и их особенности
Ни для кого не секрет, что в современном мире одним из самых лучших материалов в строительстве считается профнастил. Он дешевый, прочный и удобный. Применяют его в разных направлениях: для кровли крыш, для установки заборов, и даже делают из этого прочного материала ворота.
Профнастил представляет собой прочный металлический лист, обработанный специальным покрытием, которое защищает поверхность створок от коррозии. Этот материал устойчив к воздействию различных погодных условий: дождя, снега, лучей солнца, что позволит использовать его длительное время.
Но у него также есть и свои недостатки. Тонкие листы легко деформируются, а если их оцарапать, антикоррозийный слой повредится, и лист быстро покроется ржавчиной. Из-за этого испортится не только внешний вид ворот, но и их качество.
Декоративная ковка тоже заслуживает отдельного внимания. Это один из лучших способов украсить поверхность створок. Каждый человек хочет, чтобы его дом был самым красивым и поэтому окружает его разными элементами декора. Кованые ворота не исключение из правил.
Ковка считается самым древним из искусств. Еще в старину люди использовали кованые элементы для украшения домов, фонарей, заборов. Мастера современности не отстают от своих предшественников, вкладывая в работу частичку своей души. Они украшают створки как отдельными вставками из кованого металла, так и целыми декоративными накладками. Они используются не для защиты профнастила, а для его украшения.
Как и основа ворот, кованые детали тоже отличаются прочностью.
Распашные
Начинать работу над созданием ворот следует с установки опор. Разметив место, выкапывают ямы под столбы более метра глубиной. Материал под опору отрезают нужной длины (размер створки плюс 10 см на зазор между землей и изделием плюс глубина). Установленные столбы укрепляют цементным раствором.
На начальном этапе необходимо организовать ровную площадку для работы над конструкцией. Каркас для ворот можно купить готовый, но если принято решение делать его самим, необходимо запастись сварочным аппаратом, болгаркой, шуруповертом, ножницами по металлу, капроновой нитью. Для обработки металла понадобится грунтовка, антикоррозийная жидкость и краска. Понадобится и замочный механизм.
Для самостоятельной сборки каркаса необходима профильная труба с сечением 40 на 20 мм. Из нее с помощью сварочного аппарата изготавливают прямоугольную конструкцию, укрепляют металлическими уголками. Длинные стороны рамы соединяют несколькими перемычками. Готовую раму примеряют к опорам и отмечают место для петель, затем наваривают их.
На следующем этапе работы профнастил украшают коваными элементами. Их раскладывают на полотне согласно эскизу и закрепляют сваркой. Сначала работают с крупными коваными элементами, затем – с мелкими.
Материалы для забора из профнастила
Само устройство такого забора очень простое, основные вопросы, которые могут возникнуть, это какой профлист нужен для забора, какие профили или трубы нужны для каркаса и столбов, а также какая глубина бетонирования и периодичность установки столбов.
Как выбрать профнастил
Основные параметры гофра-листа используемого для забора, высота профиля 20 мм, полезная ширина 1100 мм, полная ширина 1150 мм, толщина метала от 0.4 до 0.8 мм, высота 2000 мм, всеми данными характеристиками обладает профнастил марки C-20. Кроме того, такие листы доступны с двухсторонней окраской и даже окраской имитирующей дерево или камень, но стоят они значительно дороже.
Выбор столбов и профилей
Если вы не слесарь-сварщик, то вам необходимы готовые наборы профильных или круглых труб и фурнитуры для заборов из профнастила.

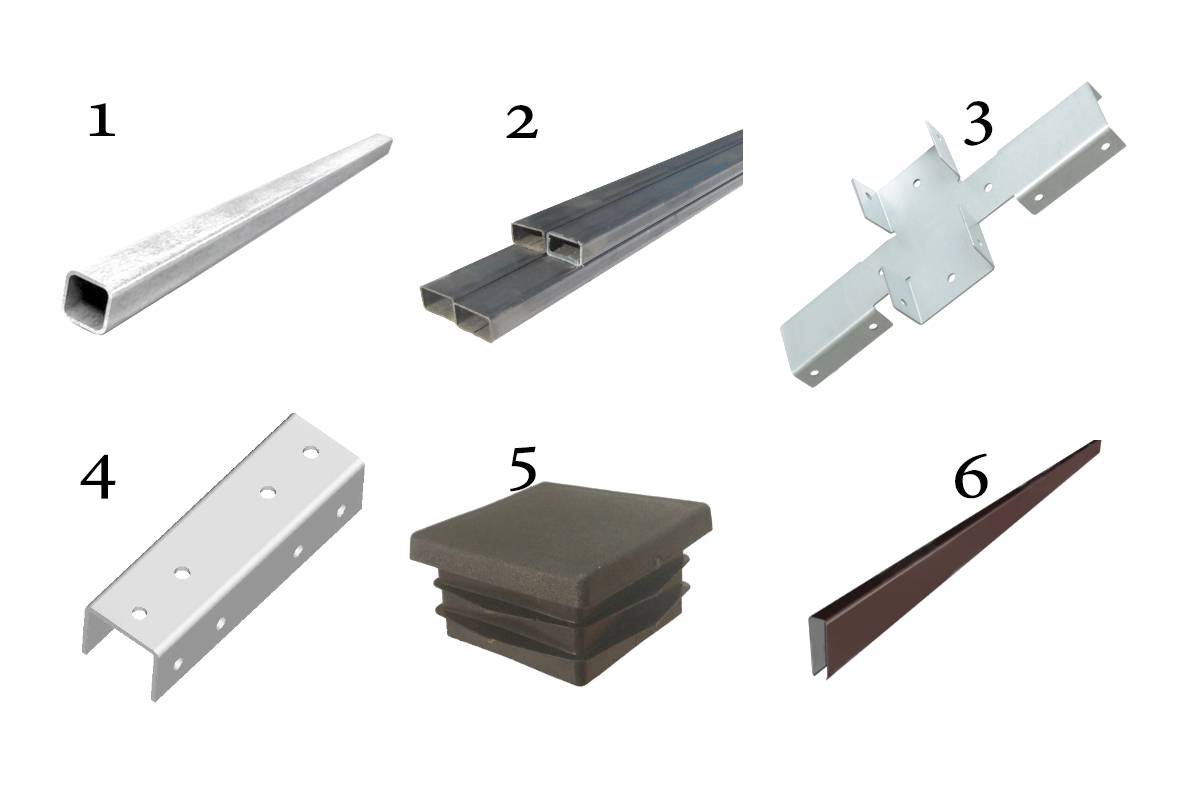

Комплект для забора из профнастила
- Столбы, основные используемые размеры 60x30x2 мм, 60x40x3 мм, 60x60x3 мм, высота столбов 2-3 метра.
- Х-кронштейн, в основном предназначен для столбов 60 мм, и направляющих 40×20 мм.
- Соединительная скоба (соединитель для труб)
- Профиль соединительный 40×20 мм, имеет прямоугольную форму идеально подходящую под Х-кронштейн.
- Пластиковые заглушки для столбов, имеют размеры 60×60 мм, 80×80 мм, 100×100 мм.
- П-образная планка, крепится поверх листа.
Кроме прямоугольных труб для столбов забора существуют и круглые, они уже имеют металлическую заглушку, и горизонтальную перемычку на которую в основном крепятся деревянные лаги 40х80х3000 мм, но можно прикрепить и металлические, если доработать крепление перемычки.

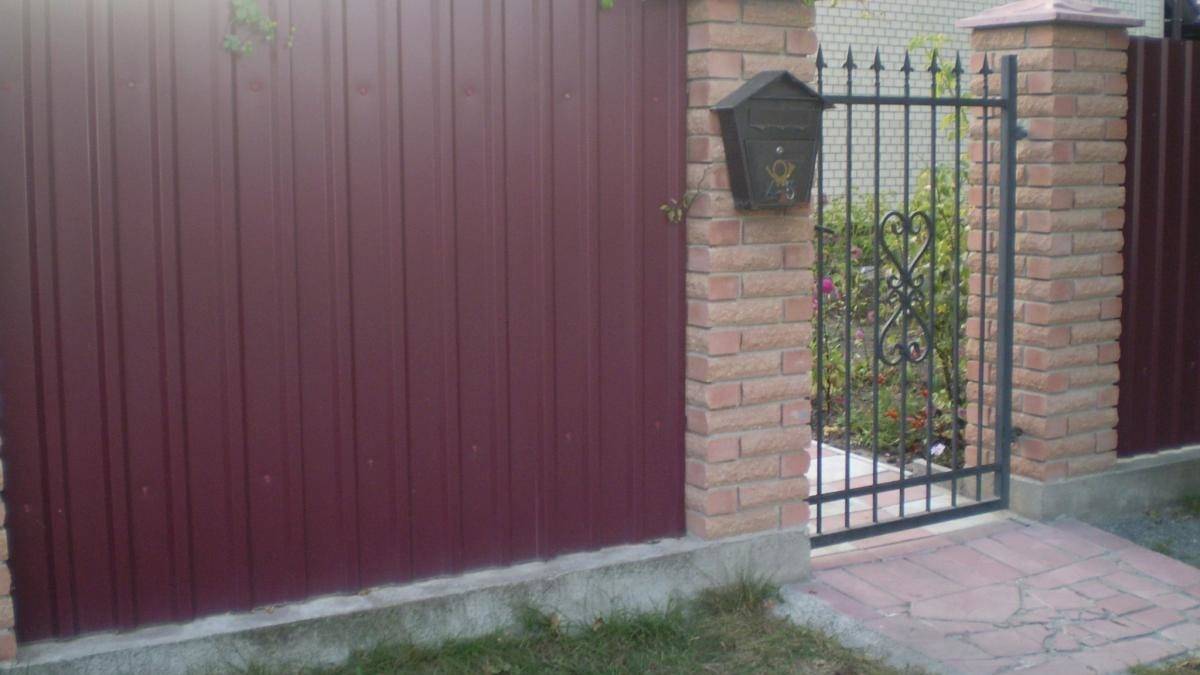

Дополнительные комплектующие для забора из профнастила и кирпича

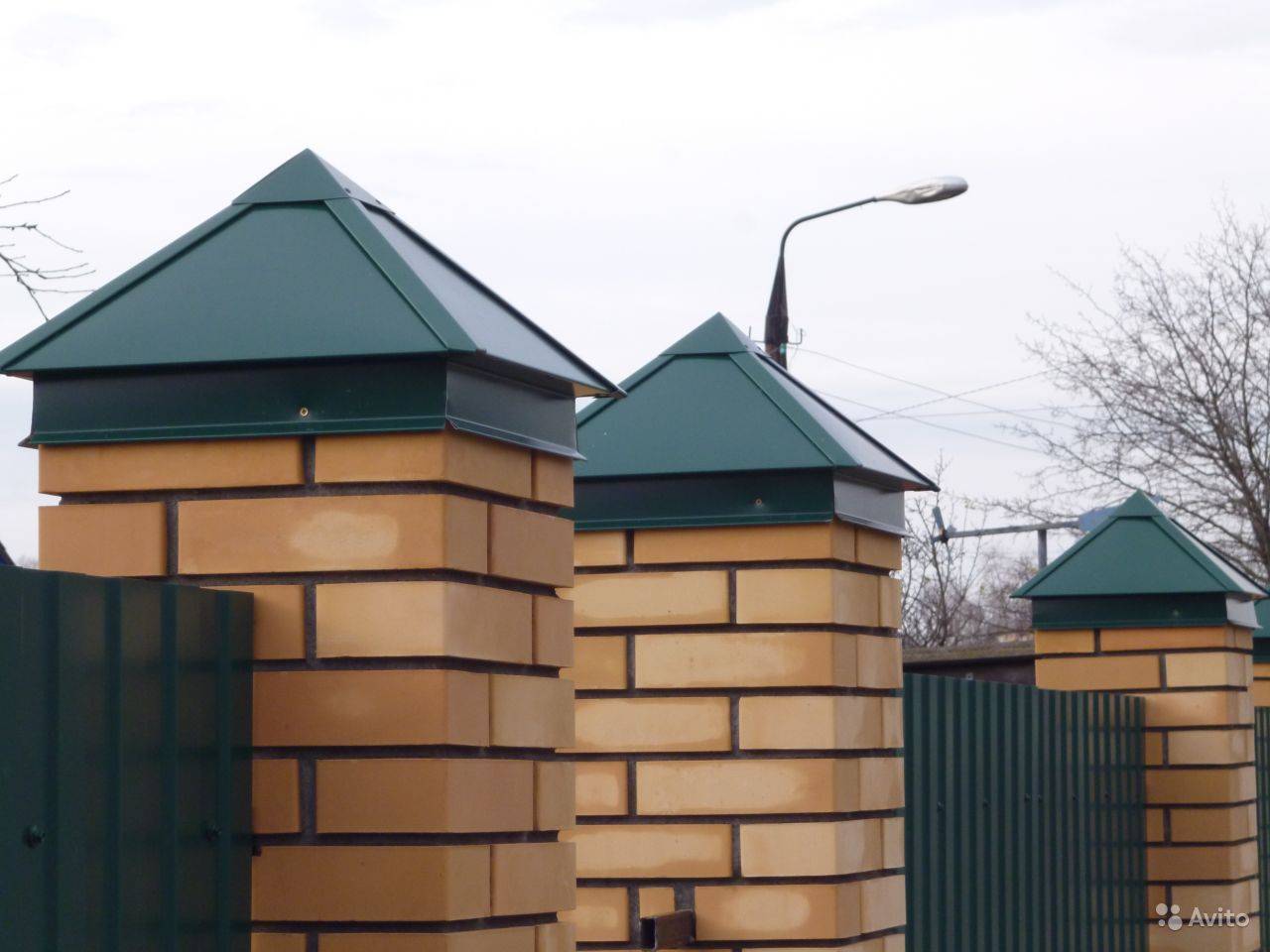

- Колпак, есть квадратные и прямоугольные варианты, основные размеры 400-520 мм.

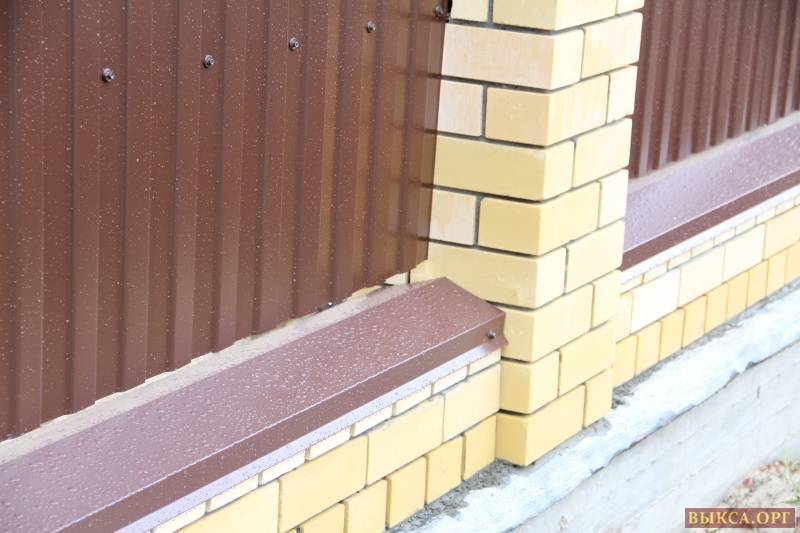

- Отлив, имеет множество различных цветов, форм и размеров.
Ремонт бензопил своими руками: система подачи топлива
Если топливная смесь в цилиндр не поступает, но свеча работает нормально, это может означать, что:
- Засорился топливный фильтр.
Для очистки этого узла следует снять топливный шланг и проверить струю. Если она слабая, фильтр нужно достать через заливное отверстие топливного бака и очистить либо заменить в случае полного износа.
- Засорился сапун.
Это не что иное, как отверстие в крышке топливного бака, которое прочищается с помощью шила.
- Топливная смесь не подается или подается в недостаточном количестве.
Причин этому может быть несколько:
- засорился воздушный фильтр (в этом случае его необходимо снять, промыть водой, высушить и поставить на место);
- сбились настройки карбюратора (значит этот узел необходимо заново отрегулировать);
- нарушена целостность мембраны карбюратора (подлежит обязательной замене);
- засорились каналы карбюратора (его необходимо разобрать и очистить все детали и узлы).
Ворота из профнастила своими руками
Обеспечить безопасность личной территории на дачном участке или оградить от несанкционированного проникновения свое жилище, вполне разумное желание каждого собственника. Строительство забора с воротами для хозяйственных нужд и входными калитками планируется застройщиком сразу после возведения коробки жилого строения.
Выбор материала для изготовления ворот зависит от выбранной конструкции ограждающего забора – в деревянном заборе обычно предусматривается устройство ворот из дерева. Ограда территории вокруг здания из металлических профилированных листов, обычно предполагает устройство ворот и калиток из идентичного материала.
Изготовление калитки из профнастила
Для этого необходимо иметь инструмент
- Угловую шлифовальную машину с комплектом отрезных и шлифовальных дисков.
- Средства для замера и контроля точности, рулетка и уровень.
- Сварочный электрический аппарат с электродами для сваривания имеющегося вида металла.
Полный набор материала для устройства калитки
- Уголок стальной с полочкой 50 х 50 х 5 мм. или профтрубу 40 х 40 х 4 мм.
- Врезной замок.
- Доводчик.
- Петли шарнирные д/у 25 мм. 2 штуки.
- Ручка дверная со шпилькой резьбовой для сквозного монтажа.
- Профнастил.
- Туба водогазопроводная с наружным диаметром 160 мм со стенкой 3.5 мм. или профтруба 100 х 100 х 5 мм. Для опоры.
Последовательность работ
- Опора бетонируется в общий фундамент забора. Этот этап производится во время установки всех опор ограждения. Устраивается она строго вертикально на глубину 1500 мм. и высотой над землёй 2500 мм.
- Каркас калитки собирается на ровной поверхности. Это может быть участок земли или стальной лист.
Сборка производится из заранее приготовленных деталей по меркам соответствующим проёму калитки в ограждении.
Каркас калитки состоит из двух поперечных уголков, длинной 1000 мм, и двух продольных уголков по длине 2000 мм. Края уголка обрезаются по лицевой полочке под углом 90. На стыках детали скрепляются прихватками для возможности корректировки размеров.
- Для монтажа рёбер жёсткости, вымеряется расстояние от углов периметра каркаса калитки к центру противоположной вертикальной детали. Делается отступ для установки площадки под крепление замка. Затем от хлыста отрезается необходимой длины детали, мешающие части полочек удаляются болгаркой. Готовые детали прилаживаются к местам и прихватываются сваркой.
- Притворная рамка или дверная коробка собирается подобным образом, но внутренний размер по всему периметру должен быть на 15 мм больше чем внешние размеры каркаса калитки. Стыки прихватываются сваркой.
- В первую очередь окончательно свариваются детали калитки. Производится постоянный контроль размеров с помощью рулетки, уровня и угольника. По окончании сварочных работ, наплывы металла убираются шлифовальным кругом.
- Затем сваривается притворная коробка. Швы в обязательном порядке также шлифуют.
- Каркас в готовом виде вкладывается внутрь дверной коробки, выставляются ровные зазоры с помощью деревянных колышков. Привариваются навесы.
Если всё верно сделано, то после проверки работоспособности на открытие калитки на земле, её разукомплектовывают. Металлические части окрашиваются грунтовкой, а затем окрашиваются масляными красителями для защиты их от коррозии.
- Притворная рама приваривается к опорным столбам строго вертикально. Постоянно ведётся контроль уровнем. Места со слоями краски, повреждённые сваркой, повторно обрабатываются.
- На каркас полотна калитки крепиться лист профнастила посредством саморезов по металлу или специальным клепальным аппаратом. Под каждый метиз просверливается отверстие. Оно должно быть меньше диаметром.
- На последнем этапе устанавливается ручка в виде «Кнопа» и врезной замок. Он прикручивается болтами на установочную площадку из металлического листа толщиной 4 мм по размерам корпуса замка.
- Дверь калитки устанавливается на своё место. Предварительно внутрь навесов вводится густая смазка. Калитка готова к работе.

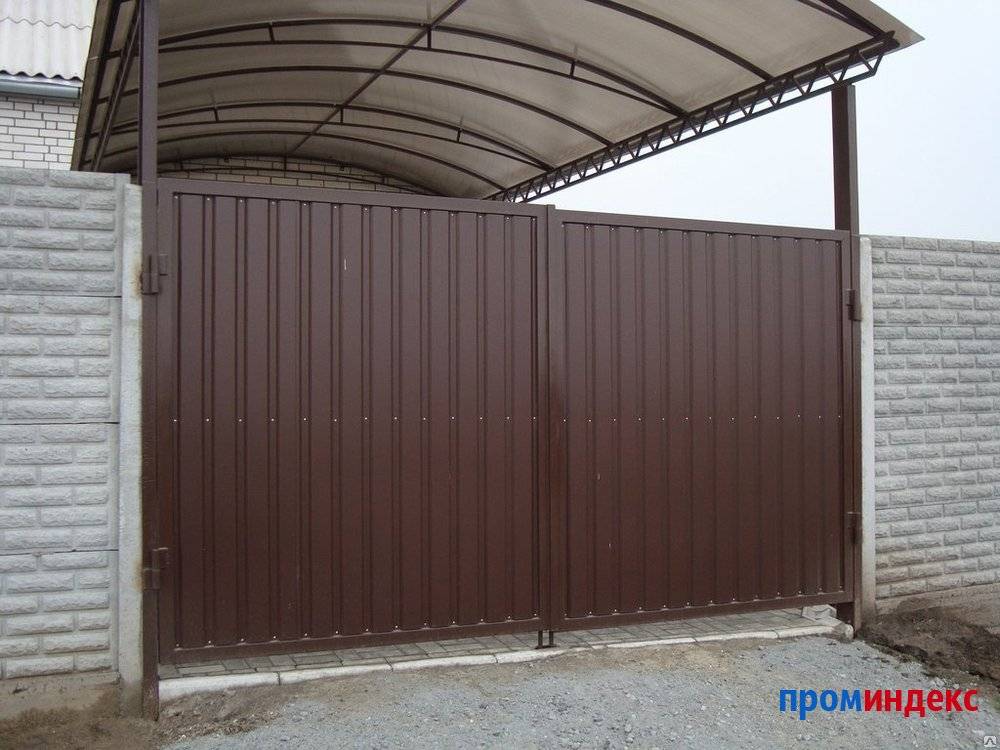

Монтаж ворот из профнастила своими руками
Болгаркой отрезаем трубу под углом 45 градусов. Положив части ровно на линии разметки, прихватываем сваркой. Проверяем диагонали ворот и завершаем сварку.
Проверяйте каркас ворот на деформацию после сварочных работ. Створки ворот должны плотно прилегать к рабочей поверхности площадки. Если вы хотите увеличить жёсткость углов, то можно приварить стальные треугольники толщиной около 3 мм.
К готовой раме ворот привариваем стальную полоску для крепления листов профнастила.
Ещё вариант крепить непосредственно к трубе каркаса, делая отверстие только в одной стенке , не насквозь, и закрепляя заклёпками.
Какой выбрать забор?
Для замка на калитке лучше сварить отдельный, закрытый с двух сторон, отсек.
Разлаживаем на площадке готовые створки ворот и опорные столбы. Привариваем петли. Расстояние между столбом и воротами должно быть не больше 2-3 мм.
Если столбы у вас уже установленны, то каркас ворот приставляем к столбам на подпорках. Проверяем, чтобы ворота стояли вертикально, хорошо открывались и закрывались, затем привариваем до конца.
Устанавливаем вертикальные запоры на ворота. Там где они должны входить в бетон, сверлим перфоратором отверстие. Что бы отверстие со временем не забилось, вставляем в него обрезок трубы.
Перед покраской каркаса ворот рекомендую ещё раз убелиться в отсутствии перекосов, лёгкости открытия ворот и калитки. Привариваем декоративные элементы, шлифуем и можно грунтовать и красить.
После того как краска высохнет, начинаем устанавливать листы профнастила с нахлестом в одну волну. Крепить можно на кровельные саморезы или заклёпки окрашенные в цвет профнастила.
Схема ворот
Фото: распашные ворота с калиткой из профнастила
При составлении схемы, эскиза нужно предусмотреть такие моменты:
- Общую ширину проема. Этот показатель позволяет увеличивать зазоры (при необходимости), менять габариты фурнитуры.
- Материал, количество, диаметр, показатель заглубления столбов.
- Общую высоту каркаса и ширину створок.
- Где будет находиться калитка с указанием ее размеров. Врезная они или рядом стоящая.
- Сколько потребуется петель. Место крепежа.
- Расположение замка, внутреннего фиксатора.
- Нахождение усиленных деталей рамки.
Важно учесть и как будут открываться створки: наружу или вовнутрь двора
Для автоматических распашных створок с открытием наружу следует предусмотреть по 15 см с каждой стороны в проеме под линейные приводы.
Для такой же конструкции с открытием вовнутрь выдерживается расстояние от середины петли до края опоры равное 6 см. Закладные под привод выводятся на дистанции от 6 до 10 см от края стойки.
Калитка
Должна быть не менее 0,9 м в ширину. Она, как правило, продается в комплекте с воротами, потому что оба расположены довольно близко друг к другу, и они должны хорошо смотреться вместе. Устанавливается на петлях, закрепленных в стене или приваренных к стальным стойкам. Металлическая накладка, прикрепленная к другой стойке, предотвращает открытие калитки на улицу.
Электромагнитный замок
Позволяет управлять открытием калитки из дома без необходимости выходить на улицу. Является необходимым элементом оборудования домофонов, однако, его можно также установить как самостоятельное устройство.
https://youtube.com/watch?v=YCcDokz_pfI
Фотоотчет об изготовлении и установке ворот
Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.
К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.
Навешиваем стойки на приваренные на столбах петли
Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем поперечину из той же трубы 40*40 мм
Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы
Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.
К стойкам воротин приварена поперечина
Точно также прихватываем трубу по низу.
Привариваем нижнюю трубу
Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).
По середине с зазором в 6 мм привариваем две вертикальные трубы
Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.
Приваренные поперечины для усиления жесткости
По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.
Разделенные половинки ворот
Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы
Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры. Готовые швы зачищаем, грунтуем, красим
Уложив створку на ровную горизонтальную поверхность провариваем все швы
Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.
Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру
Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.
Как крепить планки для профлиста
Так выглядит готовый каркас створки ворот
Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.
Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.
Монтаж профлиста на ворота
Можно брать специальные, со шляпками и прокладками, но посадили на обычные.
Для экономии использовали обычные саморезы по металлу
Можно сказать, что ворота готовы.
Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.
Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.
Готовые ворота из профнастила своими руками
При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.
Стоимость
При изготовлении калитки стоимость состоит только из потраченных материалов. Если рабочие инструменты имеются под рукой и не придется их закупать, то материал для калитки обойдется в 2,5 – 3 тысячи рублей.
Декоративные и функциональные детали не входят в эту стоимость.
Готовая калитка на заказ из профилированного листа стоит от 4,5 тысяч рублей. Профессиональная установка варьируется в районе 2,5 – 3 тысяч рублей.
Самостоятельное изготовление калитки или других сооружений из профилированного листа не требует высокого уровня мастерства.
Достаточно выстроить этапы работы, правильно составить чертежи и аккуратно их реализовать.
Облагораживание придомовой территории собственными руками – это не только экономия бюджета, но и полезный творческий процесс, который в итоге порождает результат для гордости хозяина дома.
Дополнительные элементы: петли, ручки и другие
Ворота из профлиста дополняются разными коваными элементами: пиками, завитками, спиралями, виноградной лозой, цветочными мотивами, листьями и лианами. Помимо узоров изделие можно дополнительно украсить:
Коваными петлями. Они гармонично сочетаются с металлическими воротами и калитками. Их поверхность может декорироваться орнаментами. При выборе дверной фурнитуры необходимо учитывать нагрузку на них, так как диаметр петель бывает разным.
Кованая петля-стрела подходит для ворот из профнастила.
Ручками. Такие элементы подойдут под классические мотивы. К преимуществам кованых ручек относятся: прочность, надежность, долговечность, практичность и функциональность. По разновидностям они делятся: на стационарные (надежно закрепленные на дверном полотне для обеспечения удобства при открывании и закрывании), нажимные (оснащаются защелкой или замком, что позволяет закрыть ворота или калитку на замок). По формам декоративные ручки бывают: прямыми и строгими, декоративными с изогнутыми завитками.
Ворота из профнастила и кованых элементов с ручками.
Засовами. Они применяются для фиксации створок. С их помощью можно надежно закрыть ворота и калитку, что предотвратит попадание посторонних людей на частную территорию. Помимо функциональности, кованые засовы выполняют и декоративную роль. Они подходят под разные стили: классику, прованс, эклектику.
Кованый засов подходит для дверей и ворот.
Дверными стукалками (их еще называют дверными молотками или кнокерами). Они представляют из себя специальную накладку, состоящую из двух частей: фигурки и подвижного кольца. К преимуществам кнокера стоит отнести: оригинальный внешний вид, надежность, прочность, удобство. Такой декоративный дверной аксессуар подчеркнет статус своих владельцев.
Материалы для изготовления ворот с элементами ковки
- Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
- Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
- Ребра жесткости.
- Для создания каркаса понадобится профильная труба.
- Антикоррозийная жидкость для обработки металлических элементов.
- Краска и грунтовка.
Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться
К тому же понадобятся более прочные крепежные детали.

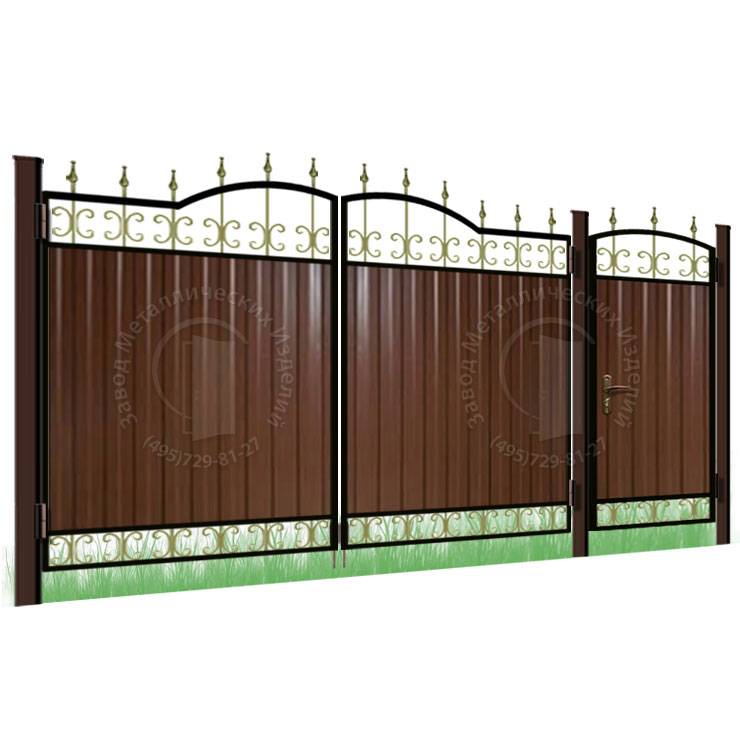

Распашные ворота с калиткой
Распашные модели бывают двухстворчатыми или же одностворчатыми. Самая востребованная конструкция: дверь и две створки. Они открываются либо ручным способом, либо автоматически. Полотно к раме прикрепляется с помощью петель. Каркасная конструкция ворот должна быть прочной. Также это касается арочных модификаций со встроенной дверью.
Створки распашных изделий могут распахнуться на 90-110˚. Их максимальная высота 4-5 метров. Конструкции можно устанавливать в широкие проемы – до 15 метров.
При проектировании таких изделий, надо сразу выбрать вариант открытия створок.
К преимуществам распашных моделей относят простую установку, длительный срок эксплуатации и приемлемую стоимость. Такие ворота можно сделать из любого материала: профилированный настил, дерево, сетка и так далее. Есть у распашных модификаций также несколько минусов. Серьезные требования выдвигаются к монтажу опор – устанавливать их необходимо на большую глубину и в обязательном порядке бетонировать основу.
Материалы для изготовления ворот с элементами ковки
- Листы профнастила, количество которых нужно вычислить по чертежу. К тому же их число зависит от габаритов листа.
- Металлический профиль или труба. Они нужны для создания столбов. Высота одного столбика равна высоте конструкции, плюс один метр, который будет устанавливаться в землю.
- Ребра жесткости.
- Для создания каркаса понадобится профильная труба.
- Антикоррозийная жидкость для обработки металлических элементов.
- Краска и грунтовка.
Внимание! При расчете размеров конструкции учитывайте вес готового изделия. Громоздкие ворота будут тяжело открываться
К тому же понадобятся более прочные крепежные детали.
Способы ковки
Кованые детали для украшения ворот и калиточной створки изготавливаются с использованием двух методов:
Первый: холодная ковка, суть которой в простом выгибании металлических заготовок для придания им нужной формы. Это может сделать домашний мастер своими руками при наличии соответствующего инструмента. Изготавливаются изделия обычно не очень сложной формы, а используются для бюджетного оформления калитки.
- Второй метод: горячая ковка – обработкой заготовки кузнечным инструментом после её нагревания до нужной температуры. Это более сложный способ изготовления кованых изделий, требующий не только специального оборудования, инструментов, но и навыков работы в этой отрасли. Из-за привлечения специалистов, сложности декоративных элементов и их высокой стоимости такую калитку следует отнести к конструкции бизнес-класса.
Размещение элементов ковки
После выполнения перечисленных действий, когда калитка ещё не навешена, производят украшение её коваными элементами. На ней можно размещать следующее:
- Декоративные колпаки на столбах. Они защищают опорные столбы и в то же время исполняют роль декоративного украшения.
- Кованый узор на калиточной створке. Он может быть из прямых линий, геометрических фигур, в виде цветов и животных. Это зависит от предпочтений хозяина и того стиля, который избран для оформления калитки.
- Кованые петли, ручки, щеколды, выполненные под старину или в современном стиле.
- Элементы декора, закреплённые на верхней части створки или по её углам.
Кованые элементы не рекомендуется приваривать непосредственно только к профнастилу, поскольку у него толщина небольшая и его легко можно прожечь электродом. Если украшение объединено в единую конструкцию, то крепить её следует к каркасу, изготовленному из металлопрофиля или трубы. А для одиночных деталей следует придумать декоративные решётки для укрепления их на каркасной раме.
Но здесь следует помнить общее правило оформления: нельзя перенасыщать основу, на которой размещаются кованые украшения. В видео показан процесс размещения кованых элементов на калитке.
