Монтаж радиаторов отопления

Факторы эффективности отопления

Разводка отопительной сети. От того, насколько правильно она сделана, зависит, насколько эффективно и равномерно будут прогреваться помещения, а, следовательно, цена за отопление;
Выбор оборудования и материалов исходя из корректного расчета технических и экономических показателей. Правильный выбор оборудования приведет к максимальной теплоотдаче. При этом потребление топлива для отопления должно быть минимальным;
Монтаж магистральных трубопроводов, отопительных приборов, запорной и регулирующей арматуры, а также котла и насосного оборудования. Неправильно выполненный монтаж любого из элементов отопительной системы может привести к выходу из строя всей сети;
Предварительные расчеты и определение схемы отопительной системы здания, а также выбор оборудования, материалов, комплектующих, сами монтажные работы требуют определенного опыта и специальных знаний;
Подключение профессионалов к таким работам может вызвать увеличение расходов на установку отопления, однако при отсутствии уверенности в самостоятельных расчетах и работах, на этом экономить не стоит.

Выбор схемы

После выбора типа нагревательных приборов определятся схема подключения радиатора отопления к системе в здании. Все существующие схемы подключения делятся на однотрубные и двухтрубные.

Подводка трубопроводов к радиаторам может быть трех видов:

нижняя;
боковая;
двухсторонняя.

Варианты подключения

Для установки большего числа секций необходимо применять разностороннюю подводку труб к отопительным приборам.

При монтаже радиаторов отопления своими руками, необходимо учитывать пропускную способность трубопроводов, которая связана с диаметром и коэффициентом шероховатости.

Для достижения наибольшей теплоотдачи требуется оптимальное размещения радиаторов в помещении, а именно – соблюдение расстояния монтажа до стены.

Инструкция по монтажу батарей отопления предписывает следующие нормы:

Радиатор должен устанавливаться на расстоянии 10 – 12 см от пола;
Расстояние от подоконника до батареи должно быть не меньше 8 – 10 см;
Задняя панель радиатора должна находиться от стены не меньше, чем на 2 см;

Схема установки

Устанавливая радиаторы отопления своими руками необходимо предусмотреть регулирование нагрева этих элементов, как в ручном режиме, так и в автоматическом. Для этой цели предусмотрены специальные терморегуляторы;
Ручные краны, задвижки и вентили позволят быстро отключать радиатор отопления при возникновении чрезвычайных ситуаций. При ремонте или профилактике это позволит отключать каждый отопительный прибор независимо от всей системы;

Фото установленной перемычки

На радиаторы следует установить краны Маевского. С помощью этих элементов проводится стравливание воздуха из сети. Это осуществляется в начале сезона, а также при возникновении воздушных пробок в трубах или радиаторах.

Последовательность монтажа

Стальные батареи отопления монтируются в такой последовательности:

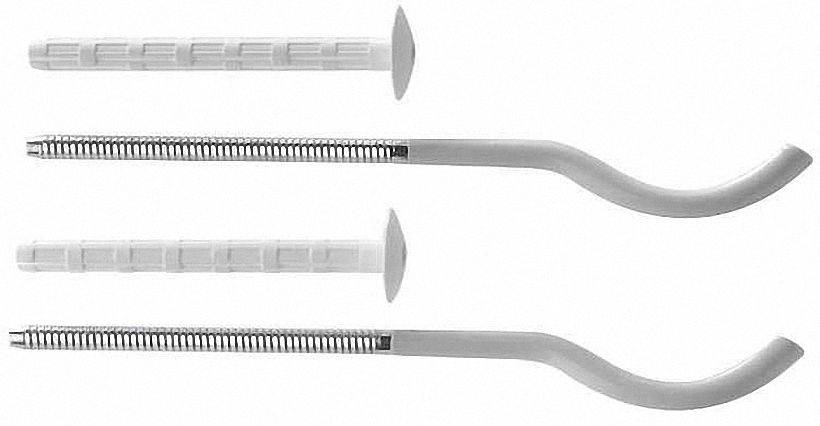

Проводится предварительная разметка для установления кронштейнов;
Кронштейны крепятся к стене;
Монтируются краны Маевского на радиаторы;
Устанавливаются заглушки, краны, клапаны и регуляторы;
Радиатор размещается на кронштейнах с выравниванием по горизонтальному уровню;
С помощью переходных сгонок радиатор подключается к трубопроводу;
Проводится опрессовка и пробный пуск воды.

Что касается обвязки стальных радиаторов, то схема подключения стальных радиаторов отопления с нижним подсоединением отличается от обычной – с боку. Она в принципе проще, чем обычная схема подключения

Процесс сборки радиатора

Очистить резьбу в отверстиях радиатора. Проверить на свинчиваемость футорки, заглушку, кран Маевского.
У каждой футорки, заглушки, крана Маевского удалить имеющиеся в составе резиновые прокладки. Вместо них целесообразно использовать паковку льном (прокладки при перекосе, перетяжке могут привести к протечкам).
Сплести из пряди льна косичку или жгут длиной 30-40 см диаметром приблизительно 1 мм.
Намотать косичку из льна на то место футорки, где находилась прокладка (сформовать подобие прокладки из льна). Косичку наматывать по часовой стрелке для футорки с правой резьбой и против часовой — для левой резьбы. Направление намотки — от торца футорки по направлению к резьбе. Лен должен полностью заполнить все пространство от торца футорки до резьбы (резьбовую проточку).
Пальцами уплотнить намотанную косичку (сформовать аккуратное кольцо), смазать Унипаком.
Завинтить от руки детали в соответствующие отверстия радиатора, затем докрутить накидным ключом до упора. Прокладка из льна должна уплотниться и полностью заполнить все пространство между торцами детали и радиатора.
Очистить салфеткой место установки от излишков пасты.

Важно! На саму резьбу футорок лен не наматывать! Лен выполняет функцию прокладки между футоркой и торцом батареи. Не использовать силикон для смазки льна

Силикон не дает льну разбухать в воде и герметизировать соединение.

Полезные советы

Многие считают, что вариант подключения радиатора не так важен, когда дело касается теплоотдачи. Ведь многое будет зависеть от выбранного типа источника тепла. К примеру, у биметаллических радиаторов отопления теплоотдача выше, чем у чугунных. Но представьте, что чугунные приборы установлены по диагональному принципу движения теплоносителя, а биметаллические по нижнему. В первом случае теплопотери составляют 2%, а во втором — 12%. Разница в потерях — целые 10%. Для отопительной системы это достаточно высокий показатель, который будет влиять не только на температурный режим внутри помещений, но и на количество потребляемого топлива

Для частных домов это очень важно

Сегодня специалисты дают рекомендации, касающиеся повышения теплоотдачи приборов. Для этого на стене позади радиатора можно установить отражающую панель, например, обычный кусок ДВП, отделанный алюминиевой фольгой. Но учтите, что расстояние от стены до радиатора в этом случае должно быть минимум 1,5 см.

Как монтируется диагональная схема для подключения радиаторов отопления

Разводка достаточно проста в реализации, обеспечивает возможность регулирования мощности прибора, выпуска воздуха из системы. Начинать её необходимо с составления плана расположения каждого элемента.

Выбор места для монтажа

Наиболее удачным считается установка отопительных приборов под окнами. Рекомендуется, чтобы центр проёма совпадал с серединой корпуса батареи, что обеспечит создание максимально эффективной тепловой завесы от проникновения холодного воздуха с улицы

Не менее важно соблюсти расстояния до различных поверхностей

от стены – 2-5 см
от пола – 8-12 см
от подоконника – 5-10 см

Этих параметров необходимо придерживаться независимо от того, выполняется ли нижнее или диагональное подключение радиатора отопления. Выход за указанные пределы чреват снижением теплоотдачи оборудования.

Подбор дополнительных комплектующих

Максимально эффективное функционирование прибора возможно при условии применения правильных фитингов, арматуры для грамотного монтажа. С этой целью необходимо приобрести

кран Маевского, который используется для спуска воздуха из батареи. Он устанавливается в верхней части корпуса, где обычно скапливаются пробки. Открытие клапана производится вручную с использованием отвёртки
два быстроразъёмных соединения типа «американка». Их применение удобно, так как обеспечивает возможность подключения труб к батарее без вращения конструкций
запорный кран, который позволит отсечь оборудование от системы без слива теплоносителя
заглушки, устанавливаемые на неиспользуемые отверстия
кронштейны и прочий крепёж для навешивания корпуса устройства

Зачастую эти элементы входят в комплектацию поставки.

Диагональное подключение и монтаж радиаторов отопления в доме или квартире

Прежде всего прибор необходимо надёжно зафиксировать на стене посредством дюбелей, саморезов, на которые крепятся кронштейны. На них навешивается корпус батареи

Важно точно выровнять его положение по горизонтали, чтобы перекос не спровоцировал неравномерный прогрев поверхности

Подключение подающей трубы выполняется с одной стороны в верхнее отверстие, обратной – в нижнее с другой. Для этого используются фитинги-американки. На входе радиатора перед разъёмным соединением врезается запорный вентиль. Во второе верхнее отверстие устанавливается кран Маевского, все прочие заглушаются пробками. Собранная система тестируется избыточным давлением с целью обнаружения возможных протечек.

Отдельно стоит описать псевдо диагональное подключение биметаллических или алюминиевых радиаторов отопления. Оно выполняется для увеличения эффективности работы многосекционных приборов, которые изначально были присоединены к системе по боковой схеме. Здесь монтаж производится с применением специального фитинга – удлинителя потока. Он представляет собой футорку, к которой прикручивается трубка, протяжённостью чуть меньше корпуса батареи.

Элемент вставляется в нижний выход, к которому присоединена обратная линия, и его длинный отвод «собирает» теплоноситель. За счёт этого все секции оборудования оказываются задействованными процесс его циркуляции.

В этом пункте рассмотрим, как происходит установка батарей отопления своими руками. Если батарея отопления устанавливается на эксплуатируемый контур, то последний нужно отключить и сдренировать.

Подготовьте радиатор: те его отверстия, к которым будут подсоединяться трубопроводы, освобождаются от заглушек; в них ввинчиваются переходники в виде втулок с наружной и внутренней резьбой, а в эти переходники — сгоны.
На сгоны навинтите краны или вентили, которые другой стороной прикручиваются к трубопроводу. Не забывайте уплотнять все резьбовые соединения.
Далее, если радиатор установлен в однотрубном контуре, смонтируйте байпас с регулирующим вентилем.
По завершении монтажа радиатор следует испытать на герметичность опрессовкой. Если опрессовка прошла успешно, можно пускать в радиатор теплоноситель и выпускать из него воздух через кран Маевского.

Алюминиевые и биметаллические радиаторы на первых порах забирают из воды кислород (происходит окисление внутренней поверхности), так что освободившийся водород будет выходить через кран Маевского вместе с воздухом. В связи с этим при развоздушивании таких приборов не разрешается курить и пользоваться открытым пламенем.

Как определить оптимальную схему подключения в зависимости от числа секций?

Число секций биметаллического радиатора отопления напрямую влияет на выбор схемы подключения. Например, для моделей, имеющих до 8 секций, оптимальным будет боковое, диагональное или нижнее седельное подключение. Если количество секций биметаллического радиатора отопления больше 8-ми, то стоит выбирать диагональную схему подключения.

Что такое удлинитель потока и как правильно его устанавливать?

Удлинителем потока называют трубку, вставляемую в коллектор подачи. Целесообразно использовать это приспособление, если при боковом подключении горячими оказываются исключительно первые секции биметаллического радиатора отопления, а остальные остаются чуть теплыми.

Если при подключении биметаллического радиатора отопления вы решили использовать удлинитель потока, то важно знать о том, какая длина приспособления будет оптимальной. Этот параметр определяется в зависимости от числа секций

Фактически вариантов два:

Удлинитель должен составлять 2/3 от общей длины радиатора.
Длина удлинителя должна быть такой, чтобы он доставал до средней части последней секции.

Второй момент: если при подключении биметаллического радиатора отопления вы решили использовать удлинитель, то можно сделать в нем отверстия. Такая «хитрость» поможет обеспечить условия, при которых теплоноситель будет равномерно поступать и распределяться по вертикальным коллекторам. Впрочем, делать это вовсе не обязательно, удлинитель и без отверстий отлично справляется со своими функциями.

Подготовительные работы

Итак, радиатор приобретен, способ обвязки выбран, закуплена вся необходимая арматура. Следующий шаг – проведение подготовки к монтажу. Прежде всего, стена, на которую будет крепиться батарея, должна быть максимально выровнена. Ниже подоконника (примерно на 110-120 мм) чертится линия. Она будет служить опорой при размещении радиатора, поэтому нужно не забыть придать ей уклон (если есть такая необходимость).

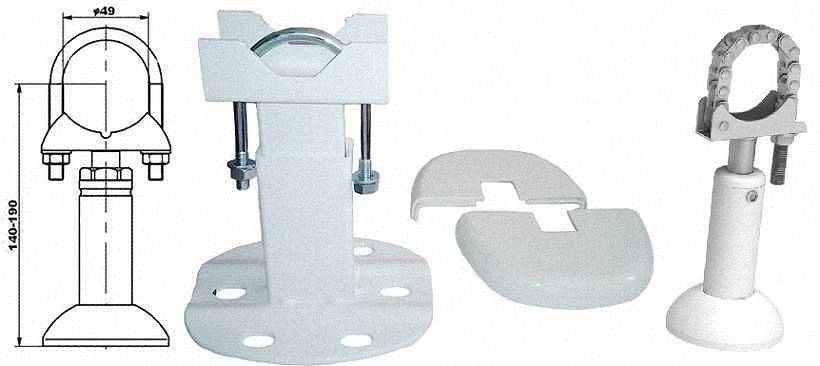

В зависимости от веса и материала радиатора закрепляются крепежные кронштейны. Они могут вворачиваться в стену или пол. Напольную установку обычно выбирают, если в доме стены недостаточно прочны (к примеру, в домах, построенных по канадской технологии). При настенной установке используют крюки или кронштейны. Напольная установка делается либо на собственные ножки (если радиатор ими снабжен), либо на специальные кронштейны с регулируемой или стандартной высотой. Для того чтобы узнать как выгнать воздух из системы отопления своими руками читайте в этой статье.

Установить за батареей отражающий экран

Батарея распространяет тепло во всех направлениях, то есть греет и стену, выходящую на улицу. Направить все тепло в комнату поможет отражающий экран, прикрепленный к стене за батареей. Самый доступный вариант из фольгоизолона – вспененного синтетического материала (полиэтилена) с одной стороны оклеенного фольгой. Можно воспользоваться обычной фольгой для выпечки.

Из листового материала нужно вырезать экран шире и выше радиатора на 10-20 см, поместить его позади батареи фольгированной стороной в комнату. Чтобы закрепить экран подойдет любой клей, жидкие гвозди или двусторонний скотч.

Вспененный материал будет задерживать воздух, создавая тем самым дополнительную теплоизоляцию, а фольга – отражать тепло, направляя его в комнату.

Сколько стоит поменять радиаторы отопления в квартире

В сети сейчас очень много предложений услуг специалистов, занимающихся установкой и заменой радиаторов отопления. Стоимость услуг на доске объявлений обычно колеблются в пределах 800-5000 рублей. При этом довольно сложно понять, где указана цена именно за монтаж, а где за весь комплекс выполненных работ. Если рассматривать предложения, то можно найти такие, в которых указаны работы только по замене радиаторов без предварительного демонтажа, а также без установки кронштейнов и подключения к системе. При таком варианте вся ответственная работа ложится на плечи хозяина. Заказчик хочет получить полную стоимость услуг за весь комплекс работ, что означает установку радиаторов «под ключ». В перечень стандартных услуг входит демонтаж старого отопительного оборудования, установка нового без реконструкции систем подключения. Мастер не производит нарезку резьбы или не осуществляет перенос креплений батареи.

Перед тем, как производить замену радиатора необходимо просчитать полную стоимость этой процедуры

Первое, на что нужно обратить внимание, это стоимость нового радиатора. Рынок сейчас предоставляет огромный выбор различных батарей из различного материала, поэтому сразу сложно учесть этот момент

После приобретения радиатора, необходимо перекрыть стояк и произвести слив жидкости из системы. Данную работу должны производить только специалисты из эксплуатационной конторы или управляющей компании. Процедура приблизительно оценивается в 500 рублей, но человеческий фактор может внести свои коррективы в это ценообразование.

Все оставшиеся траты идут в основном на закупку материалов. Для того, чтобы полностью заменить отопительный радиатор, необходима закупка следующих запасных частей:

Два разборных крана типа «американка» с диаметром резьбы ¾.
Набор футорок с краном Маевского для подключения батареи к трубам
Кронштейны для подвеса радиатора (количество зависит от размера радиатора)
Угольники в 45 градусов
Четыре переходника на полипропилен с внутренней резьбой
Два тройника
2 метра трубы из полипропилена

По стоимость это составляет примерно 1800 рублей. Эта сумма достаточна для приобретения всего необходимого при замене радиатора отопления

Однако стоит обратить внимание, что это расчет по минимуму

Далее нужно учитывать расходы на работу специалиста. Средний ценник на данную услугу начинается от 2,5 тыс. рублей. Эта сумма только за саму работу. Стоимость в зависимости от региона может существенно меняться. Укажем все примерные статьи расходов, которые были названы ранее:

— работа специалиста – 2500р

— материалы для подключения – 1800

— услуги отключения стояка – 500

Итоговая сумма составляет 4800 рублей. В любом конкретно взятом случае эта цифра может быть совсем другой, но она состоит их всех этих компонентов. Если цель состоит в замене радиатора отопления, то использование металлопластиковых труб и фитингов заметно увеличивает стоимость данной процедуры. Комплект при этом практически неизменный и включает в себя:

Два крана диаметром ¾ типа «американка»
Комплект футорок и кран Маевского
Крепежные кронштейны
Тройники 20-16-20 (2 штуки)
Фитинг диаметр ¾ нар. резьба на 20 трубу(2 шт.)
Фитинг диаметр ¾ внутр. резьба на 20 трубу (2 шт.)
Труба диаметром 20 (2метра).

Такой вариант комплектации будет стоить дороже – 2300 рублей, в то время как итоговая сумма будет 5300 рублей. Опять же стоимость может быть и гораздо дороже в зависимости от региона.

У многих может возникнуть вопрос – можно ли каким-то образом снизить затраты на замену радиатора? Такой способ есть, однако при нем будут отсутствовать запорные краны и перемычки. Этот случай не предусматривает регулировку температуры, поэтому это можно будет сделать, только открыв окно. Для того, чтобы заменить радиатор по бюджетному варианту, нужно приобрести следующий комплект:

Набор футорок и кран Маевского
Монтажные кронштейны
Соединение диаметром ¾ с н.р. на 25 трубу (2 шт.)
Соединение диаметром ¾ с вн. р на 25 трубу (2 шт.)
Труба диаметр 25 – 2 метра

Комплект обойдется всего в 800 рублей, в то время как замена радиатора полностью обойдется в 3800 рублей.

Разновидности отопительных батарей

В настоящее время в продаже можно найти как уже знакомые чугунные батареи, так и более современные — алюминиевые, биметаллические или стальные радиаторы. Рассмотрим подробнее каждый из типов.

Чугунные

Стоит отметить, что современные чугунные батареи кардинально отличаются от произведенных несколькими десятилетиями ранее. В первую очередь они отличаются красивым внешним видом и разнообразием — можно выбирать варианты как для современного интерьера, так и для ретро-стиля. Главное преимущество, за которое ценят изделия этой группы, — их устойчивость к агрессивным внешним и внутренним средам. Кроме того, изделия зарубежных производителей изготавливаются с гладкими внутренними стенками. Это значительно облегчает циркуляцию теплоносителя и предотвращает образование накипи.

Биметаллические

Этот тип батареи состоит из двух разных металлических сплавов. Внутренняя часть конструкции сделана из стали, поэтому выдерживает нагрузку до 40 бар и не боится гидроудара. Внешний контур радиатора выполнен из эмалированного алюминия, что обеспечивает качественный отвод тепла от устройства.

Кроме того, благодаря равномерному нагреву поверхности площадь теплообмена достигает значительных размеров. Еще одним преимуществом аккумуляторов этого типа является их лаконичный и современный внешний вид, поэтому поместить их внутрь не составит труда.

Стальные

Есть несколько видов стальных радиаторов:

трубчатый;
секционный;
панель.

Этот вид отопительных приборов отличается большим разнообразием конструктивных моделей, а также высоким КПД в закрытых системах с качественными теплоносителями. Если вы решили выбрать его для замены батарей центрального отопления в квартире, стоит учесть, что такие устройства достаточно чувствительны к агрессивной среде и резким перепадам температуры. Их самое слабое место — сварные швы. Однако их можно использовать, если на каждом радиаторе установлен редуктор. Это устройство позволит выровнять уровень давления и избежать ненужных нагрузок на металлический корпус, тем самым продлив срок службы радиатора.

Варианты схем подключения радиаторов

Подача теплоносителя к батареям определяет степень, равномерность и скорость прогрева приборов. Рассмотрим наиболее эффективные виды подключения радиаторов отопления.

Радиаторы с нижним подключением

Все батареи могут совмещаться боковым или нижним способом. Если выбирается подключение радиаторов отопления с нижней подводкой, то тут всего два патрубка – один для подачи теплоносителя, второй – для обратного тока воды. Получается, что с одной стороны подается вода, с другой – вытекает. Точные указания о подключении трубопроводов, куда именно присоединяется подача, а куда обратка написано в прилагаемой к прибору инструкции по монтажу.

Батареи с боковым способом подключения

Этот вариант предполагает большее разнообразие, можно выбрать способы подключения радиаторов отопления по типу системы, простоте монтажа и удобству пользования.

Всего техник четыре, рассмотрим каждую из них:

Диагональная схема. Считается одной из самых лучших и берется за основу при тестировании приборов отопления производителями продукции. Данные тепловой мощности, указанные в паспорте прибора, как раз определяются при диагональной схеме. Принцип – подача теплоносителя с одной стороны батареи в верхний вход, а трубопровод обратного тока присоединен к нижней точке коллекторов с другой стороны батареи (противоположной). Таким образом теплоноситель проходит все секции, обеспечивая быстрый и равномерный прогрев.
Односторонний тип подключения выглядит так – магистраль подачи теплоносителя присоединяется к верхней точке коллектора, обратки – к нижней точке, но все трубы находятся с одной стороны радиатора. Эта схема удобна при расположении стояка сбоку от батареи, именно одностороннее подключение применяется почти во всех квартирах многоэтажных домов. Подача теплоносителя снизу – менее эффективный вариант, трубы размещать неудобно, требуется хорошее давление в системе, иначе носитель не будет проходить по секциям батареи с нужной скоростью. Чтобы повысить скорость нагрева в батареях с 10-ю и более секциями, нужно ставить удлинители потока – это трубы, доводящие теплоноситель дальше середины. Устройства применяются в алюминиевых, биметаллических радиаторах, удлинители улучшают теплоотдачу батарей.
Седельная схема. Считается не самой эффективной из-за снижения теплопередачи на 12-14%. Однако если применяется седельная схема подключения радиатора отопления, то двухтрубная система не занимает много места в квартире. Магистрали выкладываются в полу или прямо по нему, то есть практически незаметны. Чтобы снизить теплопотери, рекомендуется брать батарею с запасом мощности.

Подключение батарей отопления — пошаговая инструкция

Подключение и замена батареи отопления своими руками производится в период, когда отсутствует вода в отопительной системе. Менять батареи в зимний период очень сложно и накладно. Если пришлось делать это зимой, то придется вызвать соответствующие службы, которые перекроют подачу воды и сольют её остатки. Только после этого можно приступать непосредственно к замене.

Для проведения работ потребуются динамометрические ключи, специальные радиаторные ключи, обычные ключи, перфоратор и буры. Из материалов потребуются сами радиаторы, измерительная и запорная арматура, кронштейны для крепления радиаторов, если в доме однотрубная система, потребуется байпас, специальный кран для выпуска воздуха, тройники обыкновенные и проходные, ниппели, углы, муфты, трубы с нарезанной резьбой.

Когда вода перекрыта, демонтируем старые батареи. При помощи ключей откручиваем резьбовые соединения. Возможно, придется применить силу, так как металл имеет свойство «закипать». Если соединение не поддается, придется срезать трубу болгаркой и делать новую резьбу.

После этого убираем старые радиаторы и крепления под них.

Размечаем место установки нового крепления, засверливаем отверстия и ставим кронштейны. На них устанавливаем новые батареи.

Чтобы получить наилучшую теплоотдачу, батарею ставим под небольшим углом по отношению к стене и размещаем её на высоте от пола 10-12 см, от подоконника 10 см, на расстоянии до стены 5 см.

Теперь можно подсоединять батареи к общей системе, согласно выбранному способу подключения. При необходимости наращиваем длину труб и закрепляем их к стене.

Важно! Все резьбовые соединения следует закручивать с помощью динамометрических ключей. Это необходимо, чтобы избежать срыва резьбы и появления протечек, так как вся система находится под давлением

Просмотр видео-ролика поможет наглядно представить процесс замены батареи:

Как только новые радиаторы установлены, можно пускать воду и наслаждаться теплом. Тут главное, чтобы все соединения были герметичны, нигде не было протечек. Иначе придется все переделывать заново, а это лишние трудозатраты.

Радиаторы из алюминия

Перед тем, как поменять батареи дома, стоит обратить внимание еще и на алюминиевые радиаторы. Для использования в централизованных отопительных системах такие приборы подходят плохо, равно как и стальные

Дело в том, что под воздействием агрессивной среды алюминий начинает окисляться.

Алюминиевые радиаторы красиво выглядят – так же, как и биметаллические изделия. Однако технические параметры их кардинально различаются.

В пользу алюминиевых изделий можно сказать, что они отлично себя показывают в индивидуальных системах отопления частных домов, где в контуре всегда поддерживается стабильная температура и давление, а также циркулирует чистый теплоноситель. В условиях центрального отопления возможны резкие скачки давления и температуры, которые отрицательно сказываются на швах секции радиатора. В результате повреждений начинается процесс окисления, и радиаторы постепенно разрушаются. В связи с этим, если вы решили заменить радиаторы отопления в квартире многоэтажного дома, останавливаться на данном типе изделий не рекомендуется.

Процедура замены батарей отопления

Для замены старого радиатора сначала перекройте стояк, затем срежьте радиатор, установите новый радиатор, не забыв вмонтировать в систему три крана, для упрощения обслуживания системы в будущем.

Замена батарей отопления в квартире начинается с того, что специалист из ЖЭКа производит отключение и слив стояка – все работы ведутся при отсутствии теплоносителя. Как только стояк отопления будет слит, приступаем к работе. Сварочным аппаратом или болгаркой срезаем старые батареи отопления и отправляем их в утиль. Устанавливаем под подоконники новые биметаллические батареи, выравниваем их по уровню.

Далее готовим трубы – с их помощью будет выполняться подключение. Если в квартире были установлены старые стальные трубчатые батареи, то входная и выходная трубы будут располагаться слишком близко друг к другу. Поэтому нам нужно разнести их так, чтобы они соответствовали расположению входных и выходных отверстий на новых радиаторов – это делается с помощью отрезков изогнутых металлических труб.

Вместе с радиаторами и трубами встраиваем краны, позволяющие отсекать радиаторы от отопительной системы, даже если она находится во включенном состоянии. Для этого на каждую батарею ставим перемычку, которая будет отвечать за беспрепятственное прохождение теплоносителя. Здесь же устанавливаются три крана – на перемычке, на входе в батарею и на выходе. Если батарея вдруг выйдет из строя или начнет протекать, вы сможете заменить ее без уведомления ЖЭКа. Также такая схема позволит регулировать степень обогрева комнат – наличие кранов создает возможность индивидуальной регулировки температуры в каждом помещении.

Учтите, что установка вами 3 кранов накладывает на вас ответственность. Ни в коем случае не перекрывайте одновременно краны перед радиатором отопления и кран на перемычке. В противном случае, вы перекроете стояк и остановите циркуляцию горячей воды в трубах, что приведет к замораживанию всей системы отопления в вашем доме.

Для проверки отопления в квартире используется специальный насос, а сам процесс называется опрессовкой.

Наличие кранов несет в себе еще один плюс – можно беспрепятственно выполнить замену секции радиатора отопления. Для этого открываем кран на перемычке/байпасе, закрываем входной и выходной краны, снимаем батарею и выполняем замену секции (справедливо для разборных батарей).

Как только работы по подключению будут закончены, нужно провести проверку целостности системы. В противном случае теплоноситель зальет не только вашу квартиру, но и квартиру соседей снизу – вряд ли их разорвет от восторга, когда они обнаружат на своем потолке желтые пятна и капающую воду. Проверкой занимается специалист ЖЭКа.

Не выбрасывайте документацию с используемого оборудования – помните, что ЖЭК может потребовать эти документы еще на этапе подачи заявления и согласования даты проведения работ. Все дело в том, что используемое для замены оборудование должно отвечать определенным требованиям и не становиться препятствием для работы общедомовой отопительной системы.

Алюминиевые батареи

Эти радиаторы являются самыми легкими. Выглядят они красиво и легко «вписываются» в практически любой интерьер.

Алюминиевые батареи имеют следующие преимущества:

Обладают хорошей теплоотдачей.
Мало весят.
Имеют низкую инерционность.
При сливе теплоносителя не корродируют, а покрываются оксидной пленкой.

Пример установки алюминиевых батарей

Есть у них и недостатки, причем – достаточно существенные. Например, они куда более требовательны к теплоносителю: если это, например, вода, то ее pH должен быть порядка 7-8. Подключение к радиатору нужно выполнять либо при помощи алюминиевых труб, либо –металлопластиковых. Подключение при помощи труб из другого металла приводит к коррозии и даже разрушению самих секций радиатора. К повреждению секций приводит и отсутствие воздухоотводчика.

Слабым местом алюминиевых радиаторов являются резьбовые соединения, которые в случае гидроудара страдают в первую очередь.

Алюминиевые радиаторы подвержены так называемому «завоздушиванию» — воздух образуется в результате протекающих в радиаторе химических процессов, и его нужно время от времени стравливать.

Кроме того, установка батарей отопления из алюминия требует большей аккуратности, это лучше доверить профессионалам.

Сегодня можно приобрести две разновидности радиаторов из алюминия:

Стандартный (европейский).
Усиленный (выдерживает до 12 атмосфер).

Подбираем батареи правильно

Прежде чем приобретать радиатор в свою квартиру, в обслуживающей организации стоит уточнить, каковы технические характеристики системы отопления. Имеется в виду температура теплоносителя и давление в отопительном контуре, а также рассчитанная удельная мощность оборудования на единицу площади в конкретном доме.

Это важно, поскольку от правильной смены батарей отопления в квартире будет зависеть микроклимат не только в данном помещении, но и в соседних. Не имея необходимой исходной информации, будет сложно корректно подобрать радиатор в квартиру

С учетом полученных данных следует более подробно разобраться с характеристиками возможных вариантов батарей и выяснить, насколько целесообразно их применять в условиях центрального отопления.

Немаловажным аргументом в пользу того или иного типа радиаторов может стать их внешний вид – устройство должно гармонировать с интерьером комнаты.
