Монтаж кондиционера своими руками: схема и подробная инструкция

Когда лучше устанавливать устройство

Не секрет, что установкой устройства для охлаждения воздуха можно заниматься в любое время. Однако каждый сезон года имеет свои достоинства и недостатки, с которыми надо ознакомиться заранее.

Весна

В весеннее время спрос на монтаж такого оборудования увеличивается в разы. В середине весны многие люди подготавливаются к лету и задумываются над тем, как снизить температуру в квартире. Весной устанавливать кондиционерные системы не стоит, так как цены на них увеличиваются в разы.

Лето

Летом, как и во второй половине весны, покупать и ставить сплит-системы не рекомендуется, особенно если установкой будут заниматься профессиональные монтажники. В течение всего лета стоимость оборудования и услуг по установке сильно завышена.

Зима

Некоторые считают, что системы кондиционирования надо устанавливать зимой, так как их стоимость занижена. Однако специалисты не советуют заниматься этим в зимнее время из-за низкой температуры. При сильных морозах проводить наружные работы очень сложно, и монтажникам приходится много времени тратить на дополнительный прогрев труб и кранов.

Осень

Лучшим временем для монтажа сплит-систем считается осень, так как в это время года ажиотаж на их установку уменьшается. Благодаря этому цены на сами аппараты и проведение монтажа падают. Единственная серьезная проблема, которая может возникнуть при монтировании оборудования, — дождь. Поэтому монтажом занимаются только в солнечную погоду.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

• Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
• Дрель для установки крепежа с набором сверл разного диаметра.
• Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
• Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.
Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего. Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас
Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность
Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно.
Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди
Утеплитель для труб из технического каучука. Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший.
Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см.
Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока

• Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер.
• Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Что потребуется для самостоятельного монтажа

Вы, наверное, в курсе, сколько стоит установка кондиционера специалистами. При вопросе откуда такие цены, ведь работы всего на 3 часа, отвечают, что очень дорогое оборудование и его амортизация составляет значительную долю стоимости. Возможно, это и так, но большая часть этого оборудования может уже быть в хозяйстве. Исключение — вакуумный насос, но многие бригады обходятся без него, так как стоит нормальный действительно много, а от плохого никакого толку.

При монтаже важно соблюдать горизонтальность установки блоков. Для этого нужен хороший строительный уровень

Оборудование

Итак, для установки кондиционера своими руками потребуется следующее оборудование:

• Перфоратор, чтобы проделать дырку в наружной стене, в которую прокладывают коммуникации, связывающие внутренний и наружный блоки.
• Дрель для установки крепежа с набором сверл разного диаметра.
• Труборез для разрезания медных труб и риммер для удаления заусенец (можно обойтись напильником/натфилем и наждачной бумагой).
• Развальцовщик для медных труб.

Устройство для развальцовки труб

Для идеальной установки необходим вакуумный насос, но обычно взять его негде и на трассах до 6 метров обходятся без него.

Материалы

Для соединения и установки двух блоков сплит-систем нужны будут следующие расходные материалы:

Кабель для подключения питания и для соединения блоков. Марка и параметры кабеля зависят от производителей и указываются обычно в паспорте в инструкции по установке. Обычно это 4-х жильный кабель с сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом. Медные толстостенные бесшовные трубы (не водопроводные, а специальные для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров — большего и меньшего

Конкретные цифры будут указаны в мануале, длина каждого отрезка равна длине трассы плюс 20-30 см на запас Еще раз обращаем внимание, что медные трубы не водопроводные, а для холодильной промышленности. В них другая медь — более мягкая, которая хорошо развальцуется и сможет обеспечить требуемую герметичность Транспортировать и хранить медные трубки надо с заглушенными краями — для исключения попадания туда пыли

Это очень важно. Медные трубы нужны специальные, с толстой стенкой, бесшовные из мягкой меди Утеплитель для труб из технического каучука

Есть темно-серого или черного цвета

Цвет на качестве не отражается, поставляется в отрезках по два метра. Требуемая длина — равна длине трассы. Нужен утеплитель под оба диаметра труб — больший и меньший. Дренажная трубка. Специалисты советуют ставить специальный гофрированный шланг с пластиковой спиралью внутри. При самостоятельной установке его часто заменяют полипропиленовой трубой. Длина дренажной трубки — длина трассы плюс 80 см. Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать габаритам блока, а несущая способность должны превышать его массу в в 4-5 раз. Этот запас необходим для компенсации ветровых и снеговых нагрузок. Желательно их покупать в фирмах, торгующих комплектующими для кондиционеров. Обычные кронштейны могут оказаться ненадежными. Кронштейны для кондиционеров должны выдерживать большую нагрузку — в 3-4 раза превышающую массу наружного блока Болты, анкера, дюбеля. Тип, размеры и количество зависят от типа кронштейнов и монтажной пластины для внутреннего блока, а также от типа стен, на которые монтируется кондиционер. Пластиковый короб 60*80 см — для того чтобы можно было закрыть проложенные коммуникации.

Это все, что необходимо для установки кондиционера своими руками.

Обзор конструкции внутреннего блока, установка кондиционера: схема и строение

Внутренний блок размещается в помещении, поэтому производители уделяют большое внимание его внешнему виду. Сплит-система должна вписываться в дизайн интерьера

Кроме этого, большое значение имеет размер внутреннего блока кондиционера. Его ширина варьируется в пределах 0,7-1,6 м, глубина может составлять от 16 до 20 см, а высота – от 20 до 32 см.

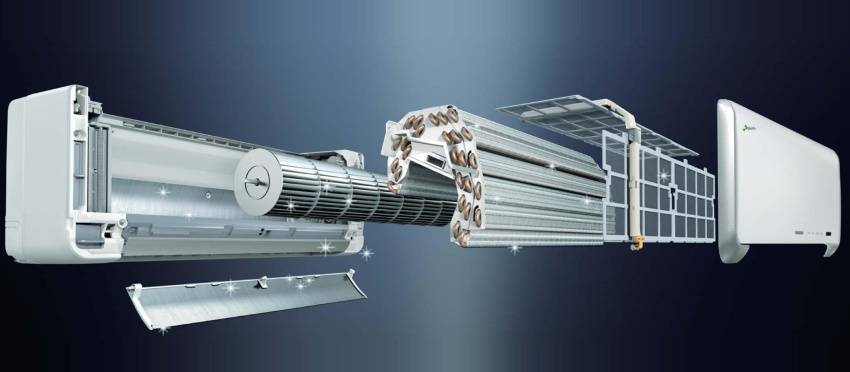

Внутренний блок состоит из следующих компонентов:

• передней панели;
• фильтров грубой и тонкой очистки;
• испарителя;
• вентилятора;
• горизонтальных и вертикальных жалюзи;
• индикаторной панели;
• платы управления;
• поддона для сбора конденсата;
• штуцерных соединений.

Передняя панель имеет вид пластиковой решетки. Она обеспечивает доступ воздуха к блоку. Фильтр грубой очистки задерживает крупные частицы пыли, мусор и шерсть животных. Он представляет собой сетку из пластика, которая нуждается в регулярной чистке (минимум 2 раза в месяц). Фильтры тонкой очистки бывают двух видов. Угольные типы изделий нацелены на удаление неприятных запахов, а электростатические убирают из воздуха пыльцу растений, мелкую пыль.

Система кондиционера обязательно должна вписываться в дизайн интерьера

Во внутреннем блоке установлен трех- или четырехскоростной вентилятор. Испаритель, по сути, является радиатором, где холодное рабочее вещество нагревается и переходит в парообразное состояние. Воздушные потоки, которые проходят через этот элемент, наоборот, охлаждаются.

Горизонтальные жалюзи контролируют движение воздуха по вертикали. Они оснащены электроприводом. Их положение настраивается с помощью пульта ДУ. Горизонтальные жалюзи способны в автоматическом режиме совершать колебательные движения, в результате чего охлажденный воздух равномерно распределяется по комнате. Индикаторная панель находится на лицевой стороне сплит-системы. Она представляет собой совокупность световых индикаторов, позволяющих определить, в каком режиме работает кондиционер. Кроме этого, светодиоды сигнализируют о поломках.

В поддоне, который находится под испарителем, собирается вода, выводится она наружу с помощью дренажного шланга. Плата управления состоит из блока электроники и микропроцессора. Штуцерные соединения используются для подключения трубок между внешним и внутренним блоками. Вертикальные жалюзи контролируют движение воздуха по горизонтали.

Внутренний блок является сложным с технической точки зрения устройством, состоящим из множества элементов

Разновидности установки кондиционера

Сразу хотим сказать: установка кондиционера бывает стандартной, нестандартной. Содержащееся прайсами относим первому случаю. Что касается дополнительных опций, придется разузнать, попутно преодолевая сопротивление ТП фирмы. Допустим, хотим поставить «двенашку», фреоновый контур требуется увеличить несколькими метрами относительно положенных. Приготовьтесь приплатить. Тарифы компаний разные, конкретные цены разузнайте.

Почему так происходит. Типичный кондиционер может фреон содержать во внешнем блоке. Вентили наглухо перекрыты. Мастера выбирают место установки кондиционера, начинают сверлить, долбить, тянуть, крутить. Связывают входной, выходной тракты, дренажную трубу бросают. Перед тем, как установить внешний блок кондиционера, мастера обнаружили: длина превышена.

Достаточность количества фреона измеряют термометром. Мастер открывает кран, смотрит показания измерителя. Производит дозаправку. При нестандартном монтаже иногда может понадобиться фреон. По длине труб расходуется объем. Кондиционер имеет ограничение длины трассы фреона, вопрос обсуждают до покупки. В стране ситуация интересная. Вроде написано – кондиционеры устанавливаются согласно руководству по эксплуатации, с другой стороны нельзя ставить никакие инженерные системы дома без проекта организации, обладающей лицензией (исполнять проект вроде можно, подробнее смотрите указы правительства, перечисляющие виды деятельности, требующие лицензии).

Поэтому нужно в любом случае куда-то обращаться. Проектировщик захочет установку провести. Кстати, можно уточнить, есть ли практика установки приборов на лоджию. С первого взгляда кажется глупо, зимой, когда потребуется обогрев, условия функционирования компрессора станут мягче. Таким образом, не сомневаемся: большинство читателей может правильно установить кондиционер. Однако закону нужен проект, даже если чертеж перерисуют из руководства по эксплуатации изделия. Забывают традиционно воду, окропляющую головы прохожих. Мастера, рубящие бабло, ленятся смотреть зарубежные методики решения проблем. Правильный путь найдут пешеходы, обходящие льющиеся струи полупомоев.

До начал других операций устанавливают внутренний блок кондиционера. Ящик крепится дюбель-гвоздями, другим крепежом. Стандартных моделях питание достигает внешний блок, минуя внутренний. На западе часто встречаются конструкции, где силовые кабели идут раздельно, компрессор включается реле, управляемым сигналом амплитудой 25 вольт. Установить кондиционер в квартиру безусловно стоит, лишенным привычки к жаре. Напоминаем, оборудование никоим образом не заменяет вентиляции, поэтому необходимо принять запас по мощности на циркуляцию воздуха. Перед тем, как установить кондиционер, потрудитесь провести расчет. Сэкономите денег.

Распространенные ошибки в процессе установки кондиционера

При непрофессиональной установке пользователи могут допустить ряд ошибок:

• укладка труб со складками — увеличивается нагрузка на компрессор;
• установка наружного блока на застекленном балконе — нарушается нормальная циркуляция воздуха;
• расположение кондиционера возле сварочных аппаратов;
• неравномерное расположение блоков — на пол начинает стекать конденсат;
• выбор прибора без опции автоматического размораживания — в режиме обогрева наружный блок замерзает.

Для нормальной работы кондиционера необходимо регулярно чистить фильтры и дренажные каналы. При чрезмерной нагрузке система издает шум: вентилятор разбалансирован или подшипники изношены. Указанные неисправности должен устранять только мастер.

Проверка давления и герметизации

Перед процессом закачки фреона обязательно проверьте дренаж. Для этого сняв фильтр, заливаете чистую воду на испаритель внутреннего блока, как бы имитируя образование конденсата.

Если дренаж выполнен правильно, то вода будет свободно выходить через трубку и не переливаться за край внутреннего поддона.

Также перед открыванием портов фреоновой магистрали желательно проверить давление в системе. Производитель, как правило, заправляет хладогента на 5 метров трассы, и сообщает об этом на шильдике наружного блока.

Однако попадаются и полупустые экземпляры (экономят фреон).

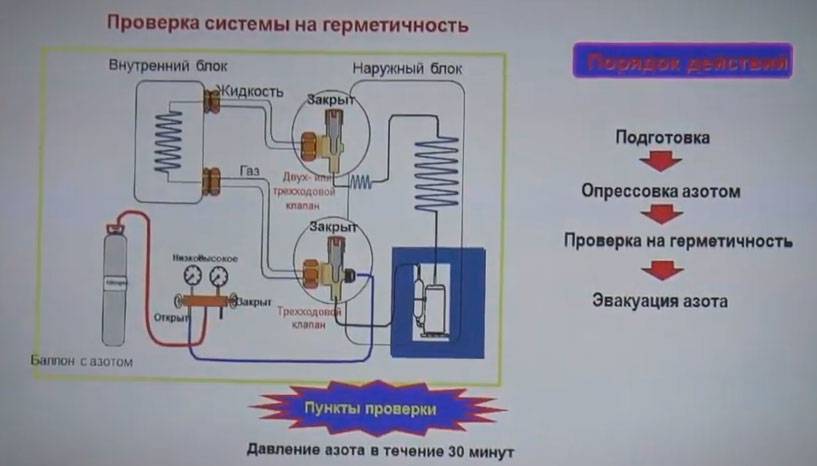

Далее проверяется герметичность всех соединений. Суперпрофессионалы за соответствующую цену делают это азотом, под давлением 38 бар. Но готовы ли вы платить деньги за такое качество?

При стандартном варианте, после отсоединения вакуумного насоса, просто выпускают в трассу некоторое количество хладогента (5-7 бар) и запоминают значение давления.

Выжидают минут 20 и проверяют, не изменились ли показания. При положительном результате, используя шестигранники, полностью открываются сервисные краны кондиционера и запускается весь фреон в магистраль.

Далее подаете на кондиционер напряжение и испытываете его во всех режимах. При охлаждении измеряете температуру поверхности испарителя пирометром, а лучше всего контактным термометром.

После выхода на рабочий режим она должна быть не менее +6С. Если температура выше, возможно потребуется дополнительная зарядка фреоном.

При этом больше используется полная перезаправка системы, а не просто его дозаправка, ввиду сложности процесса.

Если все этапы монтажа пройдены без замечаний, можете наслаждаться прохладой и считать, что ваш кондиционер установлен правильно.

Выбор подходящего места для установки кондиционера

Подбирая в вашем помещении соответствующую для монтирования сплит-системы область — как внутренней, так и внешней конструкций — обязательно учитывайте каждый из следующих факторов:

Первым делом необходимо правильно рассчитать наличие в данном помещении регулярного и беспрепятственного допуска к самому кондиционерному устройству, для возможности осуществления очистки фильтров кондиционера или выявления каких-либо неполадок, в случае их появления; Кроме того, следует принять во внимание того рациональность минимального расстояния и минимального же количества физических преград между внутренним и внешним блоками, так как при повышении коммуникаций между блоками производительность самой кондиционной системы в целом существенно снижается). Идеальная и наиболее рациональная длина трассы – 6 метров, в системах с такими коммуникациями отсутствует большее количество проблем владельцев кондиционеров (необходимость заправки или очищения избыточной влаги в кондиционере); Чтобы обеспечить максимально результативную работу кондиционера в плане обдувания, минимальная дистанция от блока до упорной стены не должна быть меньше десяти сантиметров; Ни в коем случае не следует размещать внутренние блоки кондиционера над стенками, шкафами, или какой-либо другой крупной мебелью, потому что высокая преграда постоянно формирующимся в атмосфере, благодаря кондиционеру, сгусткам холодного воздуха, будет естественным фактором уменьшения производительной деятельности вашего кондиционного устройства. 150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха; Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно); Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы

В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ; Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке

150 сантиметров – это минимальное расстояние внутреннего блока от любого препятствия потоку охлаждённого воздуха; Согласно тому же фактору, придерживайтесь минимальной дистанции внутреннего блока с потолком и боковыми стенами (минимум — 15 и 30 сантиметров, соответственно); Кроме того, весьма рекомендуется координация монтажных работ кондиционера с вашими соседями, чтобы избежать проблем и скандалов при монтировании вами вашей сплит-системы. В принципе, монтаж наружного блока, как часть рабочего процесса, не должен доставить каких-то чрезвычайно серьёзных проблем населению многоквартирного дома, если работы проходят именно в нём, однако весьма возможно, что что кому-в таком случае может никак прийтись не по душе, к примеру, звук рабочего пропеллера, либо газоконденсат. В таком случае, старайтесь заранее уведомить соседей о предстоящем объёме работ; Ну и, наконец, самый интуитивно понятный фактор — сама работа кондиционера не должна мешать другим людям, а воздушные потоки не должны мешать жить или работать людям, которые находятся вместе с вами в одном помещений. Соответственно, учитывайте течение легких потоков воздуха, когда приступите к установке.

Определившись с местом для расположения конструкции, учтя все вышеперечисленные факторы и не найдя никаких изъянов в собственном плане — можете приступать непосредственно к самому рабочему процессу.

Инструкция по монтажным работам кондиционеров разных типов

Канальные сплит-системы выделяются тем, что струи охлаждённого воздуха идут от срединного блока во все комнаты. Монтаж канального кондиционера проводится по специальной схеме. Она может изменяться в зависимости от мощности аппарата, которая влияет на длину воздуховодов.

Пример схемы канального типа установки

Порядок монтажа кондиционера мобильного типа заключается в том, что нужно найти специальное место под него и соединить дренажный шланг с воздуховодом, который вставляют в вытяжку устройства. Другой его конец выводится на улицу. Перед этим изготавливают и устанавливают оконную вставку, обеспечивают герметичность.

Выполнить это поможет инструкция по установке на примере кондиционеров Toshiba.

Часто рекламируют кондиционеры без воздуховодов. На самом деле это фальшивка и обман. Вода в этих аппаратах выводится через фильтр с порами, который охлаждается воздушным потоком. В этом случае тепло будет выходить, но в очень маленьких объёмах. Даже такой небольшой эффект нивелируется за счёт резкого повышения влажности в комнате. Покупать такие приборы не следует, и потому установка кондиционеров без прокладки труб не имеет смысла.

Сверление отверстия и закрепление блоков

Вначале выберите место, в котором будет установлен внутренний блок. Поток воздуха не должен мешать отдыху или работе людей, находящихся в помещении. Желательно, чтобы кондиционер освежал и другие комнаты. Блок должен размещаться строго горизонтально на расстоянии 15 см или больше от потолка.

Когда с местом закрепления блоков вы определились, можно начинать перфоратором сверлить отверстие в стене. Через него будет проходить дренажный шланг, провод, трубки с фреоном

Чтобы определить место для отверстия, необходимо приложить заднюю пластину и обратить внимание на метки на ней. Они показывают рекомендованное место для сверления

При этом надо обращать внимание на то, что в стене могут проходить коммуникации, пролегать балки и т.д.

Самостоятельная установка кондиционера должна осуществляться с повышенной осторожностью. При выполнении наружных работ следите за тем, чтобы куски штукатурки и других строительных материалов не упали кому-то на голову и не повредили имущества

Отверстие должно располагаться под небольшим уклоном наружу. Надежно укрепляйте кронштейны, на которых будет установлена задняя панель.

Следующим этапам для тех, кто хочет знать, как установить кондиционер самостоятельно, будет закрепление пластины на внутренней стороне стены. Закрепляя ее, надо ориентироваться на уровень и не обращать внимания на потолок, поскольку частенько потолки бывают кривыми.

Крепление внешнего блока кондиционера

Если вы проживаете не на первом этаже или в своем доме, то установка внешнего блока может сопровождаться определенным риском. Необходимо обеспечить себе безопасную работу.

После подготовки можно основательно прикрепить кронштейны к поверхности стены и поставить на них блок. Так как он имеет значительный вес, то лучше будет, если вам кто-нибудь окажет в этом помощь. Все благополучно стало на кронштейн, и теперь самое главное – прочно прикрепить блок.

Теперь пришло время подсоединить все магистрали. Занимаясь этим процессом, самое главное – не перепутать, какая трубка, куда должна подходить. Лучше будет, если вы еще на первом этапе работы пометите их.
