Монолитный плитный фундамент для бани — как сделать своими руками легко и просто

Схемы и чертежи укладки арматуры

Схема армирования дает полное представление о расположении элементов каркаса в пространстве. Когда толщина монолитной плиты меньше 15 см, то фундаменту достаточно жесткости, которую обеспечивает одна сетка из продольных и поперечных прутков, расположенных перпендикулярно друг к другу с проектным шагом.

Для легких блочных построек оптимальной высотой плиты считается 15–25 см, для жилых домов и коттеджей – 25–35 см. В этом случае арматурный каркас представляет собой соединенные между собой вертикальными прутками два пояса – верхний и нижний.

Основные параметры плиты

В простом варианте исполнения армирующий пояс представляет собой сетку, где арматура размещена по отношению друг к другу с одинаковым шагом, равным от 20 до 40 см. Расстояние между прутками, выбирается, исходя из расчетных нагрузок, действующих на фундамент.

Например, для кирпичных и других тяжелых домов выбирают шаг в 20 см, тогда как для одноэтажных каркасных коттеджей расстояние между силовыми элементами может быть увеличено до 30–40 см.

Шаг армирования должен быть меньше толщины фундаментной плиты минимум в 1,5 раза.

На практике чаще всего возникает потребность в армировании в два слоя. Тогда, согласно СП 63.13330.2018, верхний и нижний пояса соединяют между собой П-образными хомутами. Длина такого хомута должна превышать проектную толщину монолитной плиты минимум в два раза.

Концы арматуры должны быть утоплены в тело бетона минимум на 2–3 см со всех сторон. В противном случае металл быстро окисляется и возможно преждевременное разрушение силовой конструкции.

Зоны продавливания

В местах, где несущие стенки опираются на фундамент, возникает необходимость усиления армокаркаса. С этой целью уменьшают шаг армирования.

Например, если по основной площади прутки выкладывались через 20 см, то под стенами можно сократить это расстояние до 10 см. В противном случае остается риск деформации фундамента и появлений трещин.

С этой целью в армокаркасе основания оставляют вертикальные выпуски, которые послужат связующим звеном нескольких конструктивных элементов.

Дополнительное усиление арматурного каркаса

На практике часто возникают ситуации, когда требуется усиление арматурного каркаса в местах, где на фундамент действуют максимальные нагрузки, например, под колонами и действующими каминами внутри помещения.

В этом случае можно увеличить размер сечения прутков или ввести дополнительные продольные стержни в нижний пояс, поскольку именно на нижнюю часть силовой конструкции действует максимальное давление.

Схема армирования

Когда выполняется армирование плитного фундамента, схема расположения арматуры должна составляться строго по технологии. Кроме того, схемы армирования монолитной плиты перекрытия фундамента, при необходимости, предполагают неравномерный порядок размещения прутков. Участки, где планируется возведение несущих перегородок и колонн дополнительно усиливаются. Такие места называют зонами продавливания. Арматуру укладывают в один слой при толщине железобетонной плиты 15 см и меньше. Если план монолитного фундамента предполагает величину слоя больше 15 см, рекомендуется производить армирование каркасами. Для плитно-свайного фундамента расчеты нужно производить отдельно – в зависимости от расположения и материала свай. В любом случае, чтобы правильно выполнить армирование фундаментной плиты, чертеж надо составлять на основании тщательных предварительных расчетов.


Схема расположения усилений фундаментаИсточник pingru.ru

Основные параметры плиты

Рассмотрим на примере основные узлы конструкции. На схеме изображена сетка с постоянными размерами ячеек. Расстояние между прутками должно быть одинаковым. С расчетом нагрузок, шаги прутьев делают через каждые 20-40 см. Для построек из кирпича подходит 20 см, а для легких каркасных домов допускается делать укладку арматуры реже. В любом случае, по строительным правилам из пункта про «бетонные и железобетонные конструкции» указано, что расстояние между прутьями не должно превышать толщину основания в 1,5 раза.

Распространенный метод укладки – в два ряда. Их совместное действие будет обеспечено монтажом вертикальных стержней. Отступы между такими прутами должны равняться шагам основной стальной конструкции также допускается в два раза большее расстояние. По правилам плиту перекрытия на торцах следует армировать П-образными хомутами, длина которых должна равняться двум толщинам основания и более. Обвязка стержней должна охватить верхние и нижние ряды. Такая методика обеспечивает надежное восприятие крутящих моментов у края фундаментной основы и позволит произвести анкеровку концов продольных прутков.

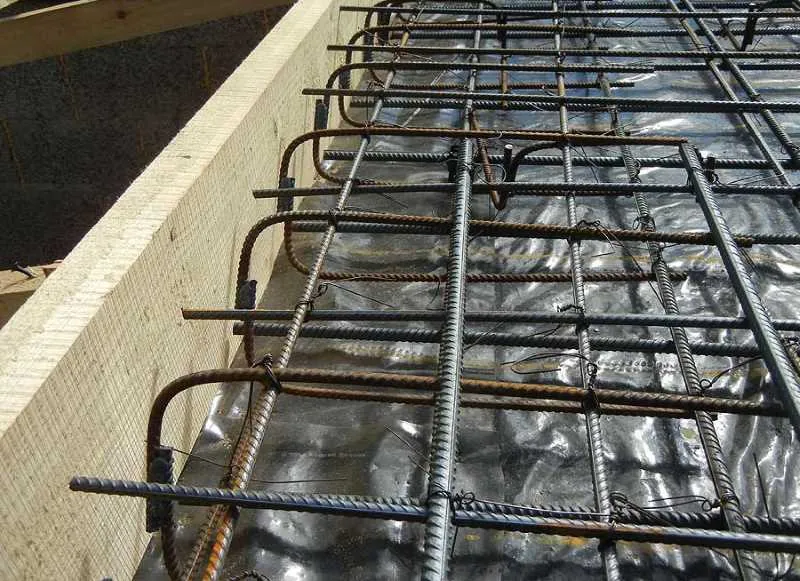

Армирование плиты фундамента по краям и укладка в два рядаИсточник ufa.masterdel.ru

Зоны продавливания

В местах, где об фундамент будут опираться несущие вертикальные конструкции, раскладку следует производить, уменьшив шаги армирования. В случае, когда по основной ширине плиты арматура укладывается через 20 см, значит, под перегородками следует перейти на расстояние в 10 см. Такой метод позволяет предупредить возникновение продавливания и образования трещин.

Если зона сопряжения совпадает с монолитной стеной подвала, глубина закладки будет производиться в соответствии с высотой планируемого помещения. В таком варианте работы ведутся с привязкой основания к стенам.

При армировании фундаментов, рекомендуется производить совместную обвязку каркасов монолитных стен и плиты. Во время заливки фундаментного основания нужно оставить части вертикальных стержней, которые послужат связующими звеньями. Эти концы запускают в основу, производят загиб края, примерно на две части высоты плиты, после осуществляют привязку к основной части каркаса.

После заливки и застывания бетона, вертикальные стержни используют для «привязки» стен к основаниюИсточник dvamolotka.ru

Чтобы произвести грамотный расчет стройматериалов и армирование плитного фундамента понадобится схема и чертеж. Должны быть внесены данные о шагах между рядами арматуры и ее диаметр.

Этапы строительства железобетонной плиты

Процесс строительства монолитного фундамента куда более прост, чем сооружение сборных. Но есть важный момент: все используемые материалы должны быть самого высокого качества, ведь к монолитному фундаменту предъявляются более серьезные требования. Но при этом привлечения строительной техники не нужно!

Этап I. Подготовка участка

Первым делом нужно хорошо расчистить участок: убрать верхний слой грунта с растительностью, для чего можно нанять бульдозер.

Толщина такого фундамента, а вернее, именно монолитной плиты, может варьироваться от 15 до 40 см. Это зависит от характеристики грунта, веса будущей бани и того, чем она будет наполнена.

Этап II. Рытье котлована

Обычно котлован для такого фундамента роется на глубину 1,5 метра, оттуда вытаскивается глина и заменяется на гравий или песок. Выравнивать поверхность следует по строительному уровню – ни о каких уклонах и речи быть не может, иначе деформации и полного разрушения будущего фундамента не избежать.

Этап III. Монтаж опалубки

Иногда такие фундаменты строятся из готовых монолитных железобетонных плит, которые можно увидеть во время стройки в панельном доме. У них уже четко рассчитанное качество, однако для их монтажа придется вызывать кран и все равно делать поверх всего бетонированную стяжку. И такая конструкция окажется уже не такой жесткой, как абсолютно монолитная плита.

А для строящегося своими руками первоначально нужна опалубка. Для нее понадобятся доски толщиной не менее 25 мм плюс укосы. Саму опалубку ставить нужно с опорками – причем желательно изначально проверить жесткость всей конструкции. Это сделать можно элементарным ударом ногой – если опалубка сломается, то лучше на этом этапе, а не во время бетонирования.

Этап IV. Утепление и гидроизоляция

Итак, далее сооружается система дренажа. Кладется гидроизоляция и, по необходимости, утепление.

Здесь стоит упомянуть о шведской технологии строительства такого фундамента – она предполагает использование современных тепло- и гидроизоляционных материалов. Называется такое основание утепленной плитой, которая обладает потрясающими энергосберегающими свойствами при малых сроках строительства и небольших затратах. Для русской бани – самое то!

Этап V. Армирование

Следующим шагом монтируется арматура. Иногда на специальную сетку дополнительно крепят систему подогрева полов.
Арматуру лучше всего брать 16 мм — на крайний случай можно, конечно, 14 мм. Но рассчитать ее не так просто – лучше это сделать заранее.

Укладывать арматуру нужно крест-на-крест, в два ряда. Так получатся две сетки – одна снизу, в 5 см от поверхности песчаной подушки, а вторая – сверху, в 5 см от поверхности фундаментной плиты. Между прутьями в сетке должно получиться ровно 20 см. Вязать арматуру нужно обычной стальной проволокой.

Этап VI. Заливка фундамента

Заливать бетон в таком фундаменте нужно в один прием, причем сам он должен быть только высокого класса прочности – от М300 по марке, с коэффициентом водонепроницаемости больше, чем W8 и морозоустойчивостью от F200 и показателем подвижности П3. Здесь есть важный момент – все используемые материалы должны быть самого высокого качества, ведь к монолитному фундаменту предъявляются более серьезные требования. Всего уйдет где-то не менее 20 кубов бетона.

Как только плита высохнет, бетонные полы в бане будут полностью готовы к отделке. В чем и самый большой плюс монолитного фундамента – минимум мороки, максимум результата!

Расход при армировании плитного основания

Потребность в материале определяется исходя из площади основания и выбранного шага. Например, если площадь плиты 8 на 8 метров, а стандартный размер ячейки 20х20 см, то необходимо использовать:

8/0,2+1=41 пр по 8 м.

Для изготовления сетки добавляют столько же поперечных стержней – 41 шт.

Если каркас состоит из двух поясов, то рассчитанное количество прутков необходимо увеличить в два раза:

82×2=164 шт.

Таким образом, для изготовления конструкции в соответствии с проектными условиями всего понадобится 164 стержня арматуры. Учитывая стандартный размер стальной арматуры – 6, узнают общую потребность в материале:

164×6=984 м.

Чтобы посчитать количество материала на вертикальные перемычки, необходимо знать число точек пересечения продольных и поперечных элементов:

41×41=1681 шт.

Чтобы узнать, какая нужна длина одной вертикальной перемычки, необходимо знать высоту плиты и необходимый запас бетона. Например, толщина плиты – 20 см, а минимальное расстояние от ее грани армокаркаса составляет 5 см. Тогда длина одного стержня будет равной:

25-5-5=10 см=0,1 м.

Тогда общая потребность в арматуре на вертикальные перемычки составит:

1681×0,1=168,1 м.

Преимущества и недостатки

Монолитный бетонный массив в качестве фундамента для бани имеет множество преимуществ:

  • «Плавающая» подвижность фундаментной конструкции.Высокий показатель несущей способности цельной плиты.Верхняя горизонтальная поверхность плиты служит полом помещения бани.Неограниченный срок эксплуатации.

К недостаткам фундамента для бани в виде плиты относятся:

  • Значительные денежные затраты на покупку строительного материала и на производство работ по устройству монолита.Большой объем земляных работ.Увеличенные трудозатраты при проведении земляных работ.

При строительстве бани на плитном фундаменте, все несущие стены опираются непосредственно на жесткое бетонное основание, что делает конструкцию бани прочной и надежной на протяжении не одного десятка лет.

Плюсы и минусы основания


При выборе фундамента учитывают следующие свойства газобетона:

  • незначительный удельный вес;
  • повышенную хрупкость;
  • высокую степень влагопоглощения.

Преимущества плитного фундамента, которые делают его надежной и практично силовой конструкцией для газобетонных сооружений:

  1. Не подвержен воздействию выдавливающих сил в результате морозного пучения грунта.
  2. Не пропускает почвенную влагу.
  3. Устойчив к подвижкам грунта.
  4. Обеспечивает равномерное распределение нагрузки.

Перечисленные преимущества гарантируют устойчивость плитного фундамента в процессе эксплуатации, что в свою очередь обеспечивает целостность газобетонных стен, ведь даже под действием температурных нагрузок железобетонная плита равномерно приподнимается и опускается.

Недостатки силовой конструкции в рассматриваемой ситуации будут стандартными:

  • сложность расчетов;
  • не подходит для участков со склоном;
  • сложности при устройстве подвалов;
  • несколько большая себестоимость по сравнению с остальными фундаментами.

Несмотря на недостатки технологии устройства плитного основания, большинство практикующих инженеров считают, что это самый оптимальный вариант для домов из газобетона.

Условия использования

Такой тип конструкции подходит для строительства практически на любых типах грунтов, поскольку по технологии фундамент не нужно заглублять ниже уровня промерзания.

Исключения составляют участки со сложным рельефом. Компенсировать перепады высот можно высотой цокольного этажа, но это приведет к удорожанию строительства.

Такая технология эффективна для строительства на насыпных и пучинистых грунтах, поскольку плита может опускаться и подниматься вместе с земельными массивами, не создавая дополнительную нагрузку на малоупругий материал, из которого сделаны стены дома.

Ошибки

При самостоятельном армировании часто допускаются ошибки, которые негативно влияют на целостность, общую прочность фундамента. Наиболее популярные из них:

  1. Арматурный каркас покрывается слоем цементного раствора малой толщины.
  2. В качестве наполнителя используются куски силикатного кирпича, который пропускает воду.
  3. Через деревянную опалубку быстро вытекает жидкая часть цементного раствора. Она нужна для равномерного просыхания всего основания. Чаще подобная проблема случается из-за отсутствия полиэтиленовой пленки на внутренних сторонах опалубки.
  4. Отсутствует качественная гидроизоляция.
  5. В углах арматурные стержни укладываются под обычным изгибом.
  6. Цементный раствор заливается частями, с большими перерывами между подходами.

Возможные варианты обустройства пола

В зависимости от погодных условий в регионе и личных желаний хозяев, пол на представленном типе основания можно обустроить несколькими способами.

На деревянных лагах

Сверху плиты выкладывают лаги – деревянные брусья с сечением приблизительно 4 на 5 см. Расстояние между лагами может достигать одного метра. Если поверхность пола большая, между брусьями ставят распорки, чтобы исключить риск деформации древесины с временем. Сверху лаг монтируют листы фанеры или половую рейку слоем толщиной до 2 см.

Наливной


нужен дополнительный слой полимерного утеплителя

На этом этапе мастеру необходимо позаботиться о стыках. Все щели тщательно замазываются или заливаются строительной пеной.

На такой теплоизолирующий слой выкладывается армирующая сетка, которая сверху заливается бетонным раствором. Достаточная высота стяжки – до 5 см. Это подходящая конструкция для реализации системы теплых полов в доме. Сверху можно выстилать поверхность плиткой, керамогранитом или делать наливные полы.

Поверх фундамента

Когда в здании не предусмотрен цоколь, то теплоизолирующий слой уже включен в «пирог» плитного основания. Тогда домовладелец может класть настил пола сразу на поверхность фундамента.

Основные ошибки монтажа

Для обеспечения фундамента нужными свойствами, защиты его от разрушений необходимо строго выдерживать технологию армирования. Как правило, малоопытные строители допускают типовые ошибки:

на залитый бетонный раствор не натягивают полиэтиленовый материал. Цементное молочко вытекает, на поверхности появляются трещины;

  • засыпав подушку из песка и щебня, многие пренебрегают ее утрамбовкой. Фундаментная основа дает усадку, образуются трещины;
  • на установленной опалубке не проводится заделка щелей, через которые протекает растворная смесь, что влечет за собой появление неровностей;
  • плохая изоляция плиты от поверхности почвы приведет к преждевременному разрушению фундаментной основы, а восстановительные работы обойдутся достаточно дорого;
  • ошибкой является применение в качестве спейсеров камней;
  • арматурные прутья во время монтажных работ фиксируются в почвенном слое, металл подвергается коррозии и быстро разрушается;
  • перед устройством фундамента не насыпается подушка из песчано-щебневой смеси, от чего показатель прочности плиты снижается. Еще одна характерная ошибка – для устройства подушки используют только щебенку, а ведь минимальный процент содержания песка в подушке под фундаментную плиту перед ее армированием должен быть в пределах сорока;
  • шаг размещения стержней сетки превышает допустимый максимальный предел в сорок сантиметров, или вовсе не соответствует расчетным данным по нагрузочным воздействиям;
  • со стороны арматурных торцов нет защитного слоя из бетонного раствора, и металл раньше времени подвергается коррозии;
  • под установкой стен и колонн нет вертикальных арматурных стержней, и нагрузочные усилия распределяются неравномерно.

Это наиболее грубые ошибки, способные однозначно оказать негативное воздействие на эксплуатационные показатели фундаментной основы. Есть и более неочевидные особенности, про которые могут рассказать только опытные специалисты.

Что такое монолитная плита?

Такой фундамент состоит из бетона, в его конструкцию входит не только бетонное основание, но и армирующий каркас, гидроизоляция, песчаная подушка, которая защищает будущее строение от подземных вод. Дополнительно от разрушения фундамент защищает гидроизоляционный материал.

Рационально использовать в строительстве разновидность фундамента незаглубленного типа. Это дает возможность применять и возводить её в местностях со сложными видами грунта. Минимальная толщина монолитной плиты составляет 10 см, в ином случае конструкция фундамента непригодна для надежной опоры.

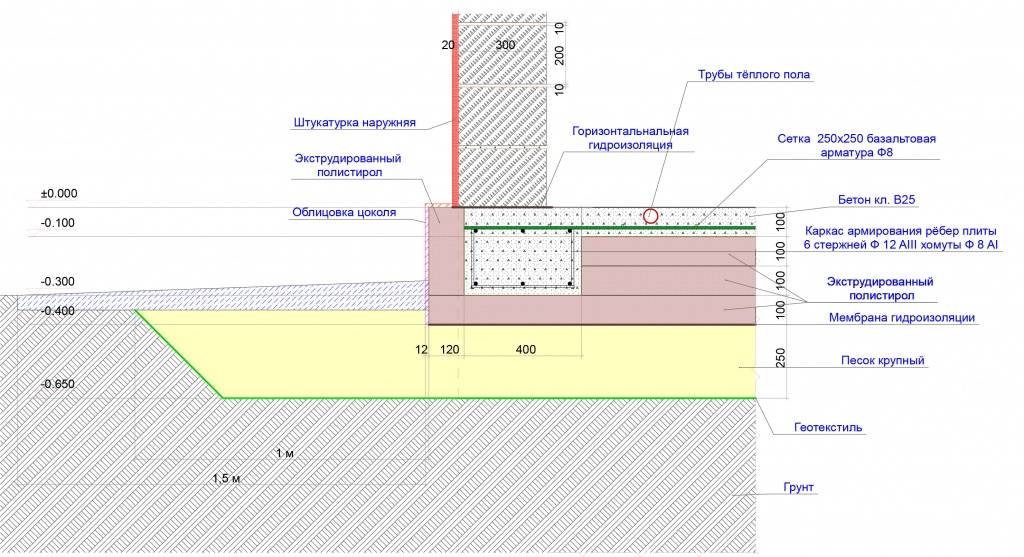

Конструкция и схема правильного пирога плитного основания под дом

Классический «пирог» плитного основания состоит из следующих слоев:

  1. Подушка из нерудных материалов – песка, щебня, песчано-гравийной смеси.
  2. Бетонная стяжка для усиления конструкции и обеспечения идеально ровной поверхности.
  3. Несколько слоев рулонного гидроизоляционного материала.
  4. Один или два слоя утеплителя (чаще всего экструдированного пенополистирола).
  5. Армирующий каркас из одной сетки или двух связанных в пространстве поясов, изготовленных стальной рифленой арматуры.
  6. Непосредственно слой бетонной плиты толщиной 0,1–0,4 м.
  7. Слой гидроизолятора, нанесенный на затвердевшую плиту.

Схема дополняется дренажным кольцом по периметру и отмосткой с подложкой из утеплителя. Как правило, чтобы исключить смешивание нерудных материалов подушки с землей, дно грунта укрывают геосинтетической тканью.

Нужен ли щебень?

Подушка под плитным фундаментом может состоять только из уплотненной песчаной прослойки и подбетонки, но большинство практикующих строителей добавляют в «пирог» слой щебня средней фракции.

Этот материал характеризуется морозостойкостью (F15 до F400) и повышенным сопротивлением к силам морозного пучения, поэтому в разы уменьшает риск возможных деформаций в фундаменте при температурных перепадах. Щебенку укладывают слоем до 20 см на уплотненный песок. Нерудный материал орошают водой и тщательно уплотняют виброплитой.

Технология возведения

Монолитные плитные фундаменты, как правило, возводятся на сложных грунтах, и поэтому к их проектированию и строительству, а также к материалам, предъявляются самые жесткие требования, которые регламентируются такими нормативными документами: СНиП 3.03.01–87 и СП 50–101–2004.

Строительство всех монолитных плит производится по одной схеме:

  • Создание проекта.Разметка на площадке контуров будущего сооружения.Подготовка почвы к возведению фундамента.Прокладка в грунте инженерных коммуникаций (канализация, вода, и.т.д.).Устройство песчано-гравийной подушкинужной толщины.Настил теплоизоляционного слоя с его последующей гидроизоляцией.Создание арматурного каркаса.Сборка и тщательный крепеж опалубки.Заливка «подошвы» бетоном.

Если вы решили возводить монолитный плитный фундамент, то действовать нужно по той же схеме.

Технология возведения плитного фундамента

Как и любой тип фундамента, монолитный плитный возводиться в несколько этапов. Рассмотрим каждый из них детальнее.

Подготовительные работы

На данном этапе необходимо подготовить участок под строительство. Для этого нужно очистить территорию от различных загрязнений и мусора, а также снять верхнюю часть грунта (около 10 см). После этого выполняют разметку будущего фундамента. Как правило, для этого потребуются колышки и леска, первые забивают по углам будущего основания, а между ними по периметру натягивают леску

При разметке важно проверять правильно углов, для этого можно воспользоваться угольником

Подготовка котлована

Когда разметка территории проведена, можно приступать к рытью котлована. Для этого можно воспользоваться специальной техникой или сделать это вручную. Глубина котлована, как правило, составляет около 30-40 см.

Далее необходимо сделать песчаную подушку, которая будет распределять нагрузку по всему периметру фундамента. Песок необходимо засыпать в несколько слоев, при этом каждый из них нужно хорошо поливать водой и утрамбовывать до тех пор, пока на поверхности подушки не перестанут оставаться следы. Толщина подушки составляет обычно 15-20 см. Также чтобы предотвратить повреждение подушки во время работ, ее можно покрыть 100 мм цементной стяжкой.

Выполнение опалубки

Для изготовления опалубки чаще всего используют доски или фанеру. Толщина досок обычно составляет около 25 мм и выше. Доски необходимо сбить в щиты и установить по всему периметру будущего фундамента. Чтобы опалубка не лопнула во время заливки фундамента, с внешней стороны устанавливаются распорки. Более детально вы можете ознакомиться у нас на сайте в разделе опалубки.

Армирование фундамента

Для армирования фундамента используется стальная арматура периодического профиля, диаметр которой составляет от 12 мм. Диаметр зависит от толщины самого фундамента и от типа постройки. К примеру, для фундамента толщиной около 30-40 см под одноэтажный или двухэтажный дом достаточно будет арматуры диаметром 14 мм, которую укладывают в два уровня вдоль и в поперек с ячейками около 20х20 см. Арматуру связывают вязальной проволокой специальным крючком, или сваривают.

Заливка бетона

Выполнять заливку бетонного раствора лучше всего за один раз с помощью бетономешалки, поскольку делать самостоятельно бетонную смесь очень трудоемко и требует большого количества людей. Бетонный раствор в процессе заливки необходимо обрабатывать глубинным вибратором, чтобы выгнать из раствора весь воздух, который может повлиять на прочность конструкции. После полной заливки бетона, поверхность фундамента нужно выровнять и разгладить.

Завершающие работы

Через 7 дней после заливки бетона, когда его прочность достигает около 70 %, опалубку можно снять, а гидроизоляционный материал завернуть на поверхность фундамента и закрепить. Возводить стены можно будет не раньше через 3-4 недели, поскольку именно за это время фундамент достигнет своей максимальной прочности.

В завершение необходимо сказать, что выполнить плитный фундамент можно самостоятельно, важно только соблюдать технологию его изготовления. https://www.youtube.com/embed/lpfuyYpfuV8

Материалы

Владельцы частных домов и дач используют материалы для возведения ленточного фундамента для бани на своих приусадебных участках такие, как:

  • кирпич;
  • бут;
  • бутобетон;
  • монолитный железобетон;
  • сборные железобетонные блоки.

Кирпич

Кирпичи нередко применяют для строительства фундамента. Красные, силикатные кирпичи представляют собой пористую структуру, активно впитывающую влагу.

Основную часть затрат по возведению такого типа оснований составляет стоимость устройства гидроизоляции. Кирпичную кладку покрывают битумными составами со всех сторон, дополнительно укрывая рубероидом.

Бут

Недостатком бутового основания является большие трудозатраты по подгонке бутовых фрагментов в построении правильной геометрической формы основания.

Достоинством такого фундамента можно считать практически бесплатную доступность материала вблизи открытого залегания бутового камня.

Бутобетон

Возводится похожим способом возведения монолитной ленты. Отличием является использование вместо щебня рваных камней или плитняка в качестве заполнителя бетона. Смысл применения бута заключается в том, что цементный раствор заполняют местным более дешёвым материалом.

Монолитный железобетон

Монолитные железобетонные ленты приобретают с каждым днём всё большую популярность. Этому способствует развитая инфраструктура узлов по производству и доставке жидкого бетона, предложения по аренде опалубки. Всё это значительно облегчает устройство фундамента для бани.

Фундаментные блоки

В отличие от монолитных лент, для сборного железобетона выкапывают котлован вместо траншей.

Большой объём земляных работ компенсируется быстрым возведением фундаментных стен с помощью грузоподъёмных механизмов. Ленту монтируют из фундаментных блоков и плит на твёрдых грунтах.

Сборный железобетон способен выдержать вес бани, построенной из самых тяжёлых материалов без ограничения этажности.

Расчет

Строительство любого фундамента начинается с предварительных расчетов, которые являются частью проектной документации. На основании полученных данных берутся сведения о размерах и особенностях каждого элемента основания, составляется план «пирога» плиты, подбирается толщина каждого из слоев.

Важнейшим показателем прочности конструкции является толщина монолита. Если она будет недостаточной, то фундамент не будет обладать необходимой несущей способностью. При чрезмерной толщине возникает необоснованное увеличение трудоемкости и финансовых расходов.

Правильные расчеты можно сделать только на основании геологических изысканий – анализа грунта. Для этого обычно на разных точках участка делаются скважины, из которых производится забор почвы. Подобный метод позволяет определить присутствующие типы грунтов, а также близость подземных вод.

Каждый тип грунта характеризуется переменным сопротивлением к нагрузке, что означает, какое давление (в кг) может оказываться фундаментом на конкретную единицу площади грунта (в см). Единицей измерения является кПа. Например, переменное сопротивление щебня и гравия крупной фракции к нагрузке составляет 500-600 кПа, в то время как для глинистых почв этот показатель равен 100-300 кПа.

Однако производить расчеты следует на основании значений не удельного сопротивления грунта, а удельного давления на конкретный вид почв. Это обусловлено тем, что при небольшом сопротивлении фундамент будет погружаться в почву. Если же давление окажется недостаточным, не избежать вспучивания грунта под фундаментом и его деформации.

Значения оптимального давления являются постоянными, их можно найти в СНиПе или свободном доступе. Измеряется удельное давление в кгс/см кВ и является индивидуальным для разных типов грунтов. Например, пластичные глины имеют удельное давление в 0,25 кгс/см кВ, в то время как этот же показатель мелкого песка – 0,33 кгс/см кВ.

Интересно, что если сравнить данные таблицы удельного сопротивления и давления грунтов, окажется, что вторая таблица (давления) будет содержать меньшее количество разновидностей почв. Так, из нее «пропадет» гравий и щебень. Объясняется это тем, что плитный фундамент не является единственно возможным вариантом для строительства на данном типе грунта. Возможно, более рациональным окажется использование ленточного аналога.

Изложенные выше факты указывают на необходимость расчета общей нагрузки монолита, которая действует на грунт. Зная этот показатель, можно будет принимать решение об увеличении или уменьшении толщины монолита, а также (если нерационально снижать толщину плиты) использовать более легкие материалы для несущих стеновых конструкций. Например, вместо более тяжелого кирпича использовать блоки, возводя стены из газобетона.

Оптимальной для большинства строений является толщина монолита в 30 см. Несущая способность конструкции в таком случае будет достаточной, а проект – экономически выгодным.

Для стен из кирпича рекомендуется незначительно увеличить толщину основания – он должна быть от 30 см. Для более легких материалов, пено- и газоблоков можно уменьшить это значение до 20-25 см.

После того как получены данные о требуемой толщине монолита, приступают к расчету количества бетонного раствора. Для этого по чертежу следует рассчитать высоту, толщину и ширину плиты и сделать небольшой запас раствора в 10% к полученному числу. Марка цемента должна быть не ниже М400.

Плюсы и минусы плитного фундамента

По большому счету такое основание является усовершенствованным вариантом ленточного фундамента, обладающим повышенной несущей способностью. Плитный мелкозаглубленный монолит выгодно отличается следующими достоинствами:

  • Подходит для участков, где почва отличается повышенной пучинистостью. Если грунт подвижный, то укладка ленточного фундамента невозможна. В свою очередь плитный фундамент на пучинистых грунтах, в моменты промерзания и отмерзания почвы, будет подниматься и опускаться равномерно, не разрушаясь при этом.
  • Оказывает пониженное давление на грунт.
  • Не подвержен деформациям и усадке.
  • Требует минимальных усилий и земельных работ при подготовке основания (для подготовки котлована потребуется снять совсем тонкий слой грунта).

Помимо этого, монолитный плитный фундамент можно использовать как готовый пол, в основание можно сразу интегрировать систему обогрева.

Однако, существуют у плитного фундамента как плюсы, так и минусы. К последним относится высокая стоимость строительных материалов, которые потребуются для такого сооружения. Однако, учитывая, что при закладке монолитного основания вы получаете два в одном (фундамент и пол), то суммы будут не так сильно разниться.

При грамотном расчете плитного основания и правильной укладке слоев «пирога» вы построите дом, на любой почве.
