Как замаскировать вентиляционную трубу на кухне? Конструкции из гипсокартона, дерева и металла — Инструкция

Варианты декорирования

При желании хозяева могут задекорировать трубу или часть оборудования, которую невозможно скрыть традиционными способами. Способ декора может быть любым, в зависимости от творческих способностей, фантазии и изобретательности владельцев.

Примером удачной идеи маскировки трубы отопления или газопровод может послужить:

• нанесение наклеек или рисунков под обои, кору дерева, листву или другие близкие по цвету и тематики изображения;
• использование мозаики и других декоративных элементов (искусственный и натуральный камень, ракушки, галька).

Конечный вариант, когда другие варианты маскировки не подходят – окрашивание трубы в цвет обоев, стены или мебели. Это сделает ее визуально незаметной и позволит ей вписаться в окружающее пространство.

Планировка в каждой квартире уникальна, что предполагает возможность экспериментировать. Главное – соблюдать существующие технические требования и нормативы СНиП, чтобы декор не стал причиной аварийной ситуации.

Другие способы

Другие способы скрыть коммуникации — использование горизонтальной трубы в качестве рейлинга для кухонной утвари (половников, ложек, прихваток, фартуков), а также маскировка с помощью напольных или потолочных плинтусов (при условии, что трубы относительно тонкие).

Не стоит вешать на горизонтально расположенную трубу тяжелые сковородки или кастрюли, чтобы избежать деформации, особенно, если речь идет о газовой трубе, это не только чревато наказанием в виде штрафов от газовых служб, но и опасно для жизни.

Маскировка труб своими руками

Работы по сооружению защитного короба начинают с разработки схемы и расчета необходимого количества материала. При этом следует учитывать, что расстояние между стенками и трубой должно быть не менее 10 сантиметров.

Материалы и инструменты

Помимо гипсокартона, для проведения работ необходимо подготовить:

• рулетку и карандаш;
• ножовку по гипсокартону («Лиса»);
• шуруповерт;
• молоток;
• оцинкованные саморезы;
• дюбели «быстрый монтаж» (размер 6х40);
• UD – профиль с отверстиями под крепеж.

​Необходимо также позаботиться о средствах защиты глаз и органов дыхания от бетонной пыли, образующейся при сверлении.

Ход работ

Сначала на стену и потолок наносят разметку в местах, где будут закрепляться направляющие рейки. Затем из стартового UD профиля сооружают каркас, закрепляя его к стенам и потолку при помощи дюбелей и шурупов.

Заготовка представляет собой конструкцию из вертикальных и горизонтальных реек, соединяемых между собой с помощью саморезов. Расстояние между вертикальными «ребрами жесткости» устанавливают не более 50 сантиметров.

Лист гипсокартона нужно нарезать соответственно необходимым размерам. Выполнить эту операцию совсем несложно, поскольку материал представляет собой плотный картон, уложенный двумя слоями, между которыми находится гипс.

Лист устанавливают вертикально, опирая на стену. Сначала его разрезают по верхнему картонному слою ножом, затем разламывают гипс и проводят резаком по линии сгиба.

Сверху готовый каркас обшивают подготовленными листами, прикрутив их на саморезы. Места соединения стенок укрепляют угловым профилем. Готовый короб отделывают подходящим способом, чтобы он не выделялся на общем фоне.

Гипсокартон можно оштукатурить, заклеить обоями, покрасить в цвет потолка. Перед этим конструкцию шпаклюют и покрывают влагоотталкивающей грунтовкой.

Частые ошибки

Нередко владельцы квартиры, поставив перед собой целью замаскировать коммуникации, наглухо их замуровывают. Между тем, газовщики вполне могут счесть это нарушением, если скрытой оказывается газовая труба.

В случае утечки метан будет скапливаться в закрытом пространстве, что чревато взрывом и возгоранием. Поэтому скрывать газовые трубы лучше за одинарными панелями, прикрепленными к стене.

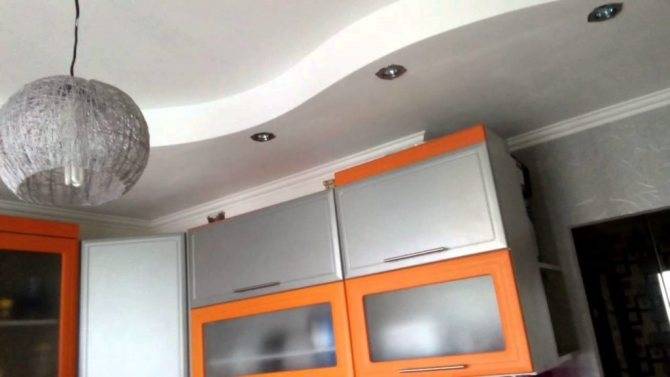

Разные уровни потолка и рукав как элемент стиля

Обустройство потолка в виде нескольких уровней – это еще один способ эстетичного оформления рукава вытяжки.

Конструкция второго уровня поможет не только спрятать рукав, но и надежно закрепить его на участке между вентиляцией и вытяжкой.

Главное — разместить рукав так, чтобы он не деформировался. Такой способ маскировки идеален в случаях, когда:

• хозяева затеяли ремонт и планируют кардинально переделать потолок;
• оформляется квартира в новостройке;
• проводится реконструкция очень старого строения;
• высота потолков очень большая, и есть желание ее уменьшить, сделав двухуровневую конструкцию;
• полезная площадь помещения достаточно велика либо при оформлении интерьера квартиры-студии.

Монтаж каркаса

Порядок установки короба под вытяжку на кухне из гипсокартона:

• Направляющий профиль крепим по трем линиям на стене. Лучше делать это с помощью двух забивных дюбелей.
• Аналогично крепим направляющие на потолке.
• Чтобы закрепить профиль под выступающий угол каркаса, нужно прикрепить к направляющим перемычки, нарезанные на одинаковые отрезки. Можно к передней стенке прикрепить лист материала, затем спустить соединяющие элементы и прикрепить к ним профиль.
• Соединения из металлического потолочного профиля 27×60 мм спускаются и крепятся саморезами.
• Устанавливаем горизонтальные перемычки, заходящие в паз профиля у стенки. Из-за того, что детали упрутся в ребро углового профиля, нужно подрезать их так, чтобы спинка зашла под профиль. Шаг установки перемычек — 60 см. Из-за отсутствия существенных нагрузок на конструкцию в этом месте, нет необходимости устанавливать их чаще. При установке перемычек нужно помнить о том, в каком месте будет располагаться гофра.
• Соединяем гофру с вентиляционным окошком и проводим ее туда, где будет выход.
• Нарезаем листы гипсокартона на полосы и прикручиваем к профилю. Нужно начинать обшивать короб спереди. Материал прижимается к профилю и прикручивается саморезами с шагом 20-25 см. Головки крепежей необходимо слегка утапливать в гипсокартон. В углах лучше не стыковать листы материала — так есть вероятность, что со временем в этих местах появятся трещины. Стоит помещать туда целые фрагменты.
• Затем обшивается каркас снизу. Отверстие для вентиляционной трубы можно просверлить перед креплением к каркасу.
• Обшитый короб готовят к финишной отделке: швы прочищают и оклеивают специальной лентой — серпянкой, шпаклюют, крепят перфорированные уголки.
• Установка светильников (подвод электричества делается на этапе, когда произведена разметка, перед креплением профилей).
• Финишная отделка. Можно проявить фантазию и отделать короб по своему усмотрению. Однако практика показывает, что самое удачное решение — покраска вытяжки в цвет, сочетающийся с интерьером кухни.

Для домашних умельцев короб из гипсокартона на кухне — не самое сложное испытание. Но приложить усилия все же придется. Зато полученное изделие станет изюминкой в интерьере. Видео

Виды воздуховодов для вытяжки: достоинства и недостатки

При выборе трубы для вытяжки для кухни, нужно учитывать следующие параметры:

• Стоимость материала;
• Диаметр трубы и ее совместимость с вытяжкой и вентиляционной шахтой;
• Возможности монтажа конструкции;
• Технические характеристики трубы – шумоизоляция, устойчивость к загрязнениям;
• Внешний вид изделия и возможности его маскировки.

Определившись с данными пунктами, Вы легко придете к выбору наиболее удачного варианта вентиляционной трубы для вытяжки на кухне.

В данном разделе мы рассмотрим виды материалов трубы для вытяжки на кухне, используемых в качестве воздуховода. Каждый материал имеет свои преимущества и недостатки, которые могут повлиять на выбор покупателей.

Пластиковые воздуховоды для вытяжки

Пластиковые трубы для воздуховода имеют жесткую конструкцию и гладкую поверхность. Они могут быть выполнены в форме цилиндра или прямоугольника. Круглое сечение в данном случае более предпочтительно, поскольку оно создает лучшую тягу внутри трубы. Однако прямоугольные модели лучше вписываются в интерьер и подлежат маскировке за кухонным гарнитуром.

При установке пластиковых труб, стоит позаботиться о закупке переходников и фиксаторов, а также герметичном соединении всех частей конструкции. Работа с материалом самого воздуховода не представляет сложности – трубу можно разрезать простым ножом.

Вентиляционный канал из пластика на кухне обладает рядом преимуществ:

• Устойчивость к загрязнениям и легкость чистки как внутри, так и снаружи изделия;
• Опрятный внешний вид. При необходимости, можно покрыть конструкцию краской в тон кухни или замаскировать ее;
• Низкие шумовые показатели;
• Устойчивость к внешним факторам – влажности, нагреванию, механическим повреждениям;
• Долгий срок службы – гарантия от 10 лет.

Среди минусов таких систем можно отметить:

• Высокая цена по сравнению с другими материалами;
• Сложность процесса монтажа и необходимость покупки комплектующих для соединения трубы.

Воздуховод из гофры

Часто для вытяжек используются гофрированные трубы из легкого алюминия. Внешне они напоминают мягкую металлическую гармошку. Такие модели продаются в виде отрезков, которые способны растягиваться до нужного размера – поэтому этот материал очень выгодный. Также стоит отметить, что гофру можно уложить под любым изгибом, если это не помешает тяге внутри воздуховода для вытяжки на кухне.

Плюсы воздуховода из гофры можно определить в нескольких пунктах:

• Легкость монтажа – трубу можно отрезать в любом месте и легко соединить специальным креплением;
• Отсутствие углов в трубе, которые могут задерживать потоки воздуха;
• Низкая стоимость.

Есть и существенный минус использования гофрированного металла:

• Непривлекательный внешний вид. В большинстве случаев, на домашней кухне потребуется маскировать такой воздуховод;
• Быстрое загрязнение внутренних частей трубы – грязь скапливается в складках гофры;
• При растягивании «гармошки», вернуть ей первоначальный вид невозможно.

Расчет диаметра воздуховода

Помимо материала, из которого изготовлена труба, ключевым пунктом в ее покупке и монтаже является расчет необходимого диаметра изделия. Воздухоотвод должен плотно и герметично соединяться как с вытяжкой, так и с отверстием вентиляционной шахты дома, куда будет выводится загрязненный воздух.

Неправильный подсчет диаметра трубы может привести к снижению эффективности работы вытяжки и воздуховода в кухне. Увеличатся шумовые показатели, нагрузка на места соединения конструкции и снизится КПД. Это может привести и к полной поломке вытяжной системы, в результате чего ее придется заменять.

Поэтому установка воздуховода для вытяжки должна начинаться с подбора точного диаметра вентиляционной трубы. Для этого нужно рассчитать размеры патрубка вытяжки (он указан в инструкции к прибору) и диаметр домашнего вентиляционного канала. В идеале размер сечения трубы должен точно совпадать с выходными отверстиями элементов вентиляции. Если воздуховод будет меньше по размеру – придется покупать детали для соединения и обеспечивать полную герметичность системы.

Существуют стандартные размерные сетки для труб вентиляции разной формы:

1. Для моделей с круглым сечением минимальный диаметр составляет 8 см, максимальный – 30 см. Шаг размерной сетки составляет 1 см., поэтому покупатель может без труда выбрать трубу нужного диаметра. Наибольшее распространение в быту получили воздуховоды с диаметров 180 и 200 мм.
2. Воздуховоды прямоугольной формы имеют более скромную размерную сетку. Они рассчитаны в основном на встраиваемые Т-образные вытяжки. Самые популярные размеры – 5х10 см, а также 8х15 см. Для монтажа таких конструкций понадобятся переходники.

Необходимые инструменты и материалы

Для создания каркаса под гипсокартонную конструкцию необходимо имеет набор инструментов, а также быть подготовленным для приобретения необходимых материалов. Материалы приобретаются на строительном рынке или в специализированном магазине, только с требованием сертификатов о качестве от производителя. В противном случае некачественные элементы конструкции приведут к скорой деформации гипсокартона, что отрицательно отразится на всей вытяжке.

Материал приобретается после сделанных расчетов и готового чертежа. Это будет гарантией приобретения четкого количества требуемых элементов.

Итак, инструменты:

1. Перфоратор.
2. Шуруповерт или набор отверток.
3. Уровень, линейка, метр, простой карандаш.
4. Ножницы для резки металла.
5. Рубанок для создания фаски.
6. Строительный нож и набор лезвий.
7. Набор шпателей.
8. Валик и кисточка.
9. Молоток (по мере надобности).

Материалы:

• влагостойкий гипсокартон – он имеет зеленый окрас;
• оцинкованные металлические профили;
• металлический угол перфорированный (в основном он производится из алюминия);
• крепежи. Они должны быть обработаны средством от коррозии металла. Анкера с пластмассовой гильзой 6 мм;
• звукоизоляционный материал;
• армирующая лента;
• шпаклевка «Старт», «Финиш»;
• грунтовка, предназначенная для помещений с повышенной влажностью;
• отделочный материал для декора.

Собрав все необходимые инструменты, следует приступить к дальнейшим действиям.

Кухонный шкафчик или антресоль

Спрятать трубу от вытяжки можно и более простым способом. Достаточно установить над вытяжкой подвесной шкафчик, совпадающий по стилю с кухонной мебелью. Правда, использовать его по назначению, как место для хранения, уже не получится: в нижней и верхней частях придется вырезать отверстие, совпадающее по диаметру с вентиляционной трубой, а традиционные полочки убрать. Тем не менее, общий декор интерьера будет сохранен, и вряд ли кто-то догадается, что за дверцей шкафчика хранятся не специи и мелкая утварь, а спрятан вытяжной воздуховод.

Чтобы полностью скрыть трубу, проходящую вдоль потолка, можно установить антресоли, которые также будут выполнять функцию «хранения» гофрированного воздуховода.

Короб в углу и Г-образный гарнитур

Если позволяют квадратные метры, кухонный гарнитур можно расположить по обе стороны от вентиляционного короба. Когда глубина выступа сопоставима с габаритами кухни, достаточно заказать две линии шкафов и две столешницы.

Зачастую целесообразно увеличить короб с помощью гипсокартона, чтобы сделать его форму квадратной и упростить расположение мебели.

Если цветовая гамма мебели и стен близка, асимметрия при оформлении пространства не будет бросаться в глаза.

Сложностей добавляет конструкция выступа, которая выступает от стены на 15-20 см. В таком случае лучше не жертвовать пространством и обыграть вентиляционный короб на кухне, обогнув его мебелью и скрыв за фасадами нижних шкафов.

Расположенные в два яруса шкафы позволяют замаскировать верхнюю часть небольшого выступа. В таком случае остается видимой только его центральный участок. Минусом этого решения является существенное увеличение стоимости кухонного гарнитура.

Особенности эксплуатации

В процессе эксплуатации соблюдаются обычные требования. Прибор не должен перегреваться, на него не допускается попадание воды

Обращается внимание на провода, которые не должны касаться горячей поверхности. Кроме того, проводится следующее обслуживание:

Регулярно прочищается жировой фильтр. Для этого он снимается и промывается с применением моющего средства. Затем ставится на место.
Ответственным элементом рециркуляционной вытяжки является угольный фильтр

Каждые полгода требуется его замена, поскольку за этот срок он утрачивает свои свойства.

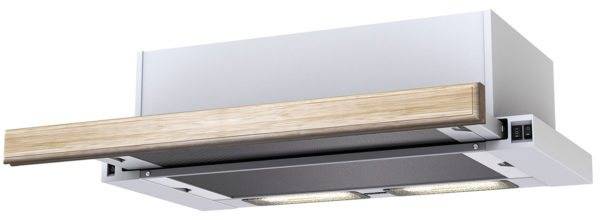

Обращается внимание на выдвижную панель. Ведется удаление образовавшегося слоя жира, чтобы элемент двигался без затруднений.
Протирается сенсорная панель

На этой части аппарата постоянно присутствуют отпечатки. При появлении толстого слоя жира оборудование будет хуже включаться.
За чистотой передней панели необходимо следить и при кнопочном включении. Жир заходит в щели, и идет залипание кнопок.

Рекомендуем ознакомиться: Вытяжные вентиляторы для установки в ванной комнате

Как работает вытяжка

Основное назначение электрической вытяжки – удаление из воздуха продуктов горения и неприятных запахов, которые могут распространяться по всему дому. То есть, воздух фактически очищается. Установка такого оборудования особенно актуальна именно при использовании газовых плит, так как они работают на топливе, которое при сгорании выделяет большое количество вредных веществ. Среди них углекислый газ, азот и прочие примеси. При отсутствии вытяжки они будут удалены через вентиляционную шахту, ведущую в помещение или через открытое окно, но до этого времени они будут оставаться какое-то время в помещении.

Использование вытяжки принудительного действия позволяет ускорить процесс удаления продуктов горения, чтобы минимизировать ваш контакт с ними. Особенно сильное влияние на самочувствие может оказать нахождение во время готовки в небольшом помещении с плохой вентиляцией (шахты и ходы часто забиваются).

Герои нашего обзора могут очищать воздух двумя способами. Первый – удаление отработанных газов из помещения, второй – дополнительная прогонка через систему фильтров.

Достоинства и недостатки потолочной вытяжки

Как и любой агрегат, вытяжное устройство имеет плюсы и минусы.

p, blockquote 33,0,0,0,0 —>

• эффективное обеспечение соответствия параметров воздуха в кухне санитарным требованиям;
• увеличение долговечности отделки кухни;
• высокий уровень декоративности исполнения;
• реальность установки на любом участке потолка;
• возможность эксплуатации без воздухоотвода.

p, blockquote 34,0,0,0,0 —>

• высокая стоимость устройства (от 30 тыс. руб.);
• достаточно высокий уровень шума;
• дороговизна фильтрующих элементов;
• неизбежность демонтажа подвесного потолка при ремонте вытяжки отводной конструкции.

h2 5,0,0,0,0 —>

Варианты маскировки трубы

Существует большое количество вариантов декора, позволяющих скрыть дополнительные коммуникации, но чаще используются лишь некоторые из них, т. к. отличаются функциональностью, привлекательным внешним видом, простотой исполнения.

Если решается вопрос, как спрятать гофру от вытяжки, рекомендуется рассмотреть способ, предполагающий необходимость монтажа верхней полки по всей длине гарнитура. Она должна превосходить навесные шкафы по ширине. Тогда труба, располагающаяся над мебелью, не будет видна, если смотреть на нее из кухни. Такой вариант подходит и для гарнитура, который изготавливается на заказ, а также для помещений без ремонта. В последнем случае верхняя полка изготавливается и устанавливается самостоятельно.

Пластиковый короб для маскировки трубы

Закрыть гофру можно разными способами:

1. С помощью декоративного пластикового короба. Его собирают из готовых панелей и уголков. По размерам короб должен превосходить диаметр трубы.
2. Вместо гофры устанавливается пластиковый аналог. Желательно выбирать такой вариант изделия, чтобы его высота была меньше ширины, тогда из кухни трубу видно не будет.

Первый вариант следует выбирать, если работу нужно произвести быстро и нет опыта в подключении коммуникаций. Тогда не придется заниматься демонтажем старого воздуховода и установкой нового, а потребуется заняться сборкой пластикового короба поверх имеющейся гофры.

Натяжной или навесной потолок

Замаскировать коммуникации, которые отведены от вытяжки, можно более основательным и дорогостоящим методом. Его следует выбирать, если решение об установке воздуховода между вытяжкой и отверстием магистральной вентиляции было принято после окончания ремонта или на начальном этапе отделочных работ.

Когда планируется закрывать гофру натяжным потолком, труба будет располагаться в подпотолочном пространстве (над фальшпотолком). Главные преимущества этого способа — существенное улучшение интерьера и возможность полностью скрыть воздуховод. Однако при необходимости не удастся быстро получить доступ к трубе. Придется демонтировать фальшпотолок.

Короб из гипсокартона

Спрятать гофру от вытяжки на кухне данным методом проще, чем в случае с монтажом натяжного потолка. Стоимость конструкции ниже. Есть возможность самостоятельно выполнить монтажные работы при наличии опыта. Гипсокартонный короб отличается привлекательностью, создает иллюзию двухуровневого потолка. При взгляде на вытяжку труба остается вне зоны видимости, т. к. полностью располагается внутри конструкции.

Однако у этого метода есть существенный недостаток — отсутствие доступа к воздуховоду. При появлении каких-либо нарушений в работе вытяжки придется демонтировать короб. По этой причине следует выбирать такой метод, только если есть уверенность, что все элементы системы отведения воздуха будут функционировать исправно в течение длительного периода.

Вытяжка, встроенная в кухонный гарнитур

Если кухня изготавливается на заказ, то достаточно внести в проект еще один навесной шкаф, который будет установлен на участке, где располагается вытяжка. Внутри отсутствуют полки, требуется изменить конфигурацию стенок. В результате не будет видно отведенных от вытяжки коммуникаций. Преимуществом этого варианта является свободный доступ к трубе.

Если решается вопрос, как обыграть воздуховод в случае, когда кухонный гарнитур уже установлен, нужно постараться подобрать шкаф с такой же лицевой панелью, что и другая мебель в помещении. Он не должен выделяться по ширине и длине на фоне других элементов кухонного гарнитура. Если нет возможности найти такой же шкаф, следует рассмотреть вариант декорирования всей мебели в помещении. Тогда удастся скрыть недостатки фасада.

Покраска и декорирование

Окрашивание обновит интерьер и создаст индивидуальный дизайн помещения. Однако для получения требуемого результата необходимо правильно выбрать тон красящего материала. Желательно, чтобы этот цвет гармонировал с оттенками, которые преобладают в интерьере. При выборе варианта оформления можно рассматривать разные идеи: установку цветочных горшков над шкафами, использование декоративных элементов, подходящих к стилю интерьера кухни.

Как скрыть вентиляцию

Инструменты

Итак, вам понадобится собрать такой набор инструментария:

• Электрическая дрель;
• Перфоратор;
• Шуруповерт;
• Ножницы по нарезке металла;
• Электрический лобзик для работы с гипсокартоном и деревом;
• Линейка;
• Строительный уровень.

Крепежные элементы:

• Дюбель;
• Металлопрофиль;
• Саморезы;
• Винты крепежные;
• Хомуты для фиксации воздуховода.

Процесс монтажа

Наиболее часто применяемой на практике конструкцией для скрытия вентиляционного канала, является гипсокартонный короб. Прежде чем приступить к выполнению задачи, сделайте замеры воздуховода и территории. Можно также набросать чертеж на листке бумаги для наглядности.

При помощи карандаша и линейки сделайте разметку. Далее по потолку и на стене закрепить металлический профиль при помощи дюбелей, а с использованием саморезов можно закрепить отрезки в вертикальном положении.

Гофрированную трубу фиксируют в отверстии вытяжки и шахты вентиляции, помещая ее в сконструированный каркас. Затем проводят обшивку гипсокартоном при помощи саморезов. После завершения работ по монтажу, готовый гипсокартонный короб можно отделать по своему усмотрению.

https://youtube.com/watch?v=VN8SCJzroQA

Советы по выбору трубы

Покупая пластиковый воздуховод, обратите внимание на то, что диаметр вентиляционной трубы на кухне должен соответствовать диаметру отверстия шахты вентиляции.

Рукав из пластика не должен превышать длину 3 метра.
Для того чтобы преобразить пространство применяйте подсветку светодиодными лампочками или лентой. Это поможет прикрыть выступ короба или выделить его при необходимости.
При расположении шахты в стороне, гофру можно развернуть и протянуть через боковую стенку шкафчика навесного.
Натяжные полотна применяйте в том случае, если ваши потолки имеют высоту не менее 2 м 60 см.
Навесной потолок, изготовленный из потолочных плит или панелей, при необходимости легко разбирается.

Гофрированная труба в интерьере кухни с вентиляционным коробом

Гофра воздуховода – это мягкое изделие, имеющее малый вес. Изготавливают ее из алюминия.

В отверстие монтируют цилиндр из пластика с возвратным клапаном. На цилиндр насаживают конец трубы и фиксируют при помощи хомута. Оставшийся конец трубы соединяют таким же образом с отверстием вентиляционной шахты. Для того чтобы проверить правильность установки и работу вытяжки, включите ее и приложите бумагу, если все отлично, она будет держаться.

О чём говорят нормативные документы

Перед принятием решения относительно маскировки газопровода нужно разобраться с требованиями относительно эксплуатации таких труб в частном доме или городской квартире. Вот о чём говорят правовые акты:

• Пользователь должен обеспечить беспрепятственный доступ к магистралям для устранения утечки газа и проведения ремонта. Несоблюдение подобных норм может стоить человеческой жизни.
• Запрещено закрывать трубу наглухо, например коробом. Это будет способствовать скоплению топлива, что в конечном итоге увеличит вероятность взрыва. Не рекомендовано прятать инженерные коммуникации в структуре стен. Для этого нужно использовать декоративные вентилируемые изделия.
• Запрещается самостоятельно заменять трубы и другие элементы газопровода. Это должен делать квалифицированный специалист.
• Трубопроводы нужно окрашивать. Слой краски предотвращает коррозию металла, продляет срок эксплуатации трубопровода.
• Нельзя навешивать на трубы тяжёлые предметы или пытаться их починить в случае поломки или утечки газа.

При выполнении ремонтных работ обязательно перекройте подающий кран. Не старайтесь сделать интерьер кухни идеальным, при выборе декора соблюдайте рекомендации специалиста газовщика.

Разновидности вытяжек

Наиболее распространенным вариантом является циркуляционная вытяжка. В системе ее работы очищение воздуха совершается путем тщательной фильтрации с использованием угольного и жироулавливающего фильтра. Преимуществом такой модели является отсутствие необходимости соединять конструкцию с вентиляцией или выводить трубу. Вместе с тем отмечается ряд недостатков:

• высокая стоимость не позволяет приобрести ее каждому делающему;
• сложность в уходе;
• необходимость в периодической смене фильтров.

Если же решили найти более доступную модель, то обратить внимание следует на проточные вытяжки. При их монтаже потребуется подсоединить трубу – металлическую гофру серебристого цвета

Этот вид труб обладает достоинствами:

• растягивание по длине на большие расстояния;
• возможность избежать резких изгибов и соединительных элементов;
• доступная стоимость;
• простота в уходе.

Отмечаются и недостатки, а точнее большой диаметр, из-за которого труба сразу бросается в глаза на кухне. Чтобы решить эту проблему, необходимо придумать способ ее маскировки.

Также вытяжки различаются по способу монтажа:

Выбирать следует в зависимости от размещения варочной поверхности.

Правила и нюансы установки

Концы алюминиевой гофры крепятся к вытяжке и к вентиляционному отверстию.

Для этой процедуры необходимо приобретение:

• гофрированной трубы, длина которой подбирается индивидуально, о подборе диаметра сказано выше;
• хомутов из пластика или металла нужных размеров, соответствующих диаметру гофры;
• специальной вентиляционной решётки с отверстием для трубы;
• дюбелей и саморезов.

Хомутик для стягивания концов гофрированной трубы.

Крепим гофрированную трубу к стене.

Порядок установки:

1. Перед монтажом необходимо растянуть гофру на сколько это возможно по её длине, от этой процедуры снизится уровень шума, производимого вытяжкой во время работы.
2. Готовим вентиляционный канал. Нежелательно использовать естественную вентиляцию, она может перекрыться трубой и плохо функционировать. Лучший вариант — вывести воздуховод на улицу, при условии нахождения наружной стены рядом с вытяжкой. При необходимости пробиваем отдельное вентиляционное отверстие, размеры которого должны соответствовать диаметру гофры. Для придания аккуратного вида, отверстие можно подмазать по краям, используя цементно – песчаный раствор.
3. Крепим к стене (или потолку) вентиляционную решётку с отверстием при помощи дюбелей и саморезов, всю конструкцию герметизируем.
4. Гофра крепится к вентиляционному отверстию через решётку, конец трубы надевают на бортики и крепят хомутиками или пластиковыми затяжками.
5. Находим патрубок на вытяжке, размеры которого соответствуют диаметру гофры. К нему крепим конец трубы при помощи хомутов, всё герметизируем.

Место соединения трубы к вентиляционной решётке.

Выведение воздуховода в наружную стену, обратный клапан обозначен косой линией.

Для вывода вентиляционной трубы на улицу необходимо:

• проделать отверстие в наружной стене;
• вставить гофру и зафиксировать её неподвижность цементно – песочным раствором;
• установить антивозвратный или обратный клапан, для защиты от задуваемого с улицы воздуха;
• закрыть решёткой наружное отверстие, чтобы защитить его от мусора и птиц и мелких животных.

Обратным воздушным клапаном называют лёгкую пластину, изготовленную из пластика или металла.

При помощи антивозвратного клапана уличный воздух не поступает в помещение. Он устанавливается и в гофре, , для препятствия попадания запахов из труб в кухню. При креплении клапана к трубе в верхней и нижней её части, лепестки подпирают небольшой пружиной. В не рабочем состоянии вытяжки, конструкция препятствует проникновению воздуха снаружи. При включении вентиляционного оборудования, воздух отжимает пружину, отгибая пластину вперёд. Вентиляционная система без этого клапана создаст проблемы для владельца помещения, так как с воздухом будут поступать запахи и холод снаружи.

Установленный антивозвратный клапан.

При использовании универсального переходника, его лишняя часть просто обрезается.

При установке гофры не подвергайте её сильному сплющиванию, избегайте перегибов.
