Мангал из кирпича своими руками: подробная инструкция

Фундамент под барбекю из кирпича

Степень солидности фундамента зависит от будущих размеров печи. Чем она больше, чем тяжелее, тем больше стараний надо вложить в устройство основания.

Необходимые материалы и инструменты:

приспособления для разметки – колышки, шнур, угольник, обычная или лазерная рулетка;
шанцевый инструмент – лопата, кирка (для каменистой почвы), грабли для разравнивания засыпки;
трамбовка;

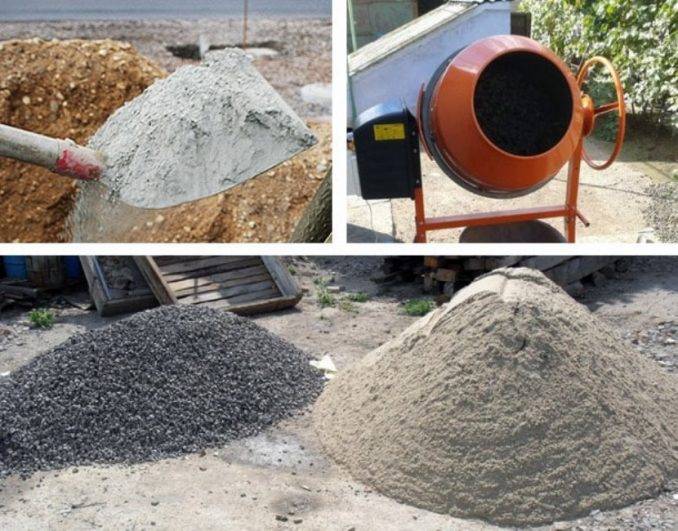

гравий, щебень (можно вторичный, из строительного боя), песок или галька для отсыпки подушки;
при желании устроить бетонное основание – цемент для приготовления раствора и арматура.

Важно: перед тем, как начинать работы, необходимо уточнить глубину промерзания грунтов для данной местности! Пренебрегать общим для любых оснований правилом о закладке фундамента ниже глубины промерзания можно только в двух случаях: для очень легких сооружений (конструкция барбекю №1) или при каменисто-песчаных либо скальных грунтах. На скальном грунте фундамент можно не устраивать, разве что с целью получения ровной горизонтальной площадки для кладки.. Порядок действий:

Порядок действий:

разметка будущего фундамента. Размер зависит от габаритов печи, рассчитывается как прямоугольник (реже как более сложная фигура), длина и ширина которого превышает длину и ширину печи на 10…20%. Размеры можно увеличивать, но не уменьшать! Если планируется рядом с печью поставить разделочный или обеденный стол или вообще устраивается печь в беседке – габариты определяются индивидуально. Разметку выполняют, втыкая колышки в грунт и связывая их шнуром (бечевой). Правильность углов и строгая параллельность сторон здесь не слишком принципиальны, но лучше все-таки выдержать нормальную геометрию участка под фундамент;
удаление грунта из размеченного котлована. Глубина котлована определяется запланированной глубиной заложения фундамента (от 10…15 см для легких печей и песчано-каменистых грунтов до 1,7…2 м для тяжелых конструкций на плывущих грунтах или вечной мерзлоте);
выравнивание стен котлована (при необходимости) и установка опалубки (если планируется заливка бетоном). Подробнее о бетоне для заливки и опалубке здесь;
засыпка песчано-гравийной подушки. Количество слоев и их толщина зависит от выбранной глубины и типа фундамента;
устройство гидроизоляции в два-три слоя рубероида;
установка армирующей сетки. Информация о типах и сортах арматуры здесь;
заливка бетона (марка М200…М300). Раствор для заливки готовится так же, как для фундамента любого сооружения.

Начинать кладку печи можно только после того, как бетон наберет прочность 50% и более.

Важно: если основание под барбекю выполняется без заливки, только на подушке из гравия/щебня/песка, необходима тщательная трамбовка подушки.

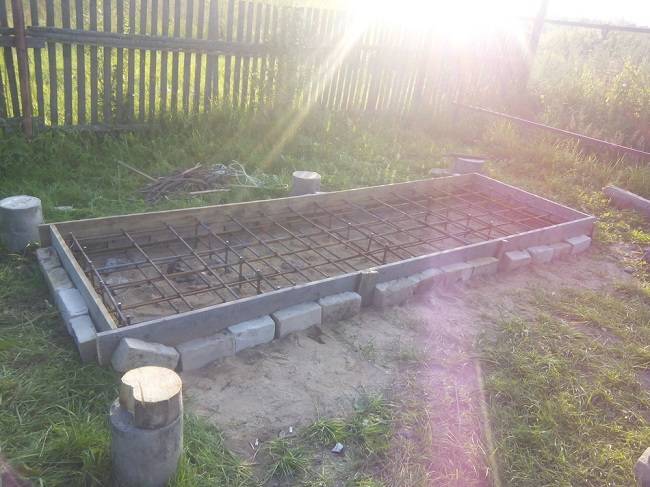

Ниже показаны варианты укладки слоев фундамента под печь.

Если планируется большой барбекю комплекс из кирпича с площадкой для отдыха, лучше сразу организовывать трамбованную площадку с отдельным фундаментом под печь, выполняя ограждение площадки бордюрными камнями. Это позволит удержать насыпь расползания. Хорошо также заранее предусмотреть места для установки опор перголы или навеса.

На подготовленном фундамент/площадке можно начинать выкладку барбекю своими руками.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

ширина 180 см;
глубина 90 см;
высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Мангал-коптильня

Конструкция мангал-коптильня сама по себе очень удобное и практичное изделие, поскольку за один прием можно приготовить и шашлык и закоптить мясные продукты

Чтобы начать самостоятельно делать, нужно обратить внимание на важные нюансы:

Размеры конструкции стоит подбирать с учетом количества людей, которых нужно будет накормить. Слишком маленькие изделия не будут удобными, поскольку прийдеться разделать процесс приготовления пищи на несколько подходов. Слишком большие сооружения не выгодны из-за того, что не вся поверхность будет использоваться.
Каким будет сооружаться изделие: стационарным или разборным.
Основной материал для изготовления: метал или кирпич.

Мангал-коптильня

Особенности построения коптильни

В постройке коптильни рекомендуется чтобы сооружение включало крышку, которая будет задерживать дым для копчения продуктов. Существует несколько способов ее изготовления:

Соорудить ее раздвижную из двух половинок.
Сделать с одной половинки. В таком случае она будет откидная.
Съёмную.
Задвигающую.

Основание коптильни можно разместить на ножках из метала, или сделать кирпичные опоры. Длину ножек можно подобрать индивидуально. В конструкцию мангала-коптильни можно встроить дополнительный столик. При таком варианте будет комфортно готовить еду на приспособлении.

При сооружении этого девайса нужно быть готовым к тому, что это займет много времени и сил. Но то, что получиться в результате будет полезным на протяжении многих лет. Качественно сделана конструкция– это залог того, что приготовленные блюда всегда будут вкусными.

Очень компактная коптильня

Весь процесс состоит из тех же этапов, что и предыдущие изделия. Отличие в том, что укладка кирпичей делается по другим чертежам.

Что касается облицовочных работ, то также требуется уделить этому не мало внимания. Можно использовать декоративный кирпич. Сейчас его видов большое количество, поэтому внешне девайс можно сделать таким как требует того обстановка. Также, чтобы вся локация изделия выглядела эстетично, можно обложить ее тротуарной плиткой.

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

емкость для замеса кладочной смеси;
миксер или бетономешалка;
лопата;
ведра;
колышки со шнуром;
рулетка;
строительный уровень;
мастерок;
болгарка;
перфоратор;
строительный молоток;
щетка для снятия раствора;
перчатки.

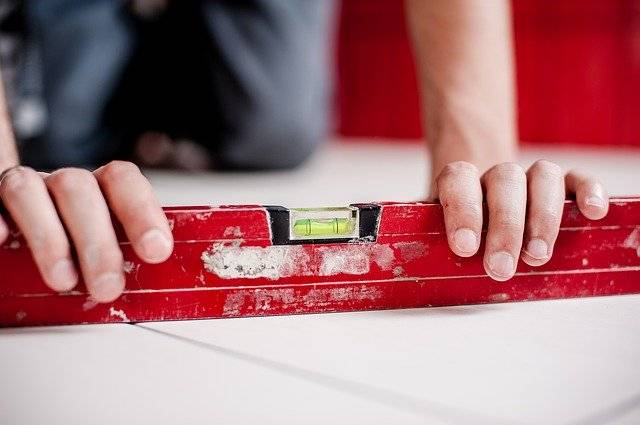

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

цемент М-400;
рубероид РКП-350;
доска, брус;
гравий;
песок;
смесь кладочная глино-шамотная для огнеупорной кладки;

армированная сетка;
арматура;
уголок;
кирпич;
листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобится	Наименование
Труба	дымосборник из металла;зонт на дымовую трубу.
Печь	шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильня	дверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырек	деревянный брус;рубероид;крепеж;черепица.
Облицовка	облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпича	Марка	Размеры, мм	Применение
Шамотный	ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25	230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55	Топка печи ижаровни,свод дымохода
Красный печной	М-200М-180	250х120х65250х120х88250х120х138	Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелый	М-100М-125М-150	250х120х65250х120х65250х120х65	Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный		250х120х65250х120х88250х85х65	Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

Кирпич шамотный
Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

Шамотный кирпич ША-5
Шамотный кирпич ША-6
Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

Кирпич красный огнеупорный
Кирпич красный рядовой
Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

Барбекю комплекс из кирпича с прямым сводом

Поскольку сложные своды – это самая проблемная часть кладки любой печи, предлагаем для начала чертеж и порядовку более простой конструкции для беседки или дачи.

Обратите внимание: по сравнению с предыдущими, 12 и 13 ряды расширены. Это своего рода декоративный «пояс» печи, опора для расширения и свода

Для облицовки зоны горения необходим пиленый вдоль или тонкий (плинфовый) огнеупорный кирпич, например, ШБ-6.

С 22-го ряда начинается перекрытие топочной камеры и постепенное сужение свода.

С 26-го ряда топка переходит в трубу, до нужной высоты чередуются ряды 30 и 31.

Важно: если печь барбекю своими руками выкладывается в беседке, пристройке или любом другом сооружении с крышей, необходимо поднять верхнюю плоскость трубы как минимум на 0,5 м выше уровня конька или плоскости навеса!

Еще один важный момент: для выкладки полок и перекрытий в кладку стен вмуровывают металлические полосы или стержни и на них укладывают кирпичи перекрытия.

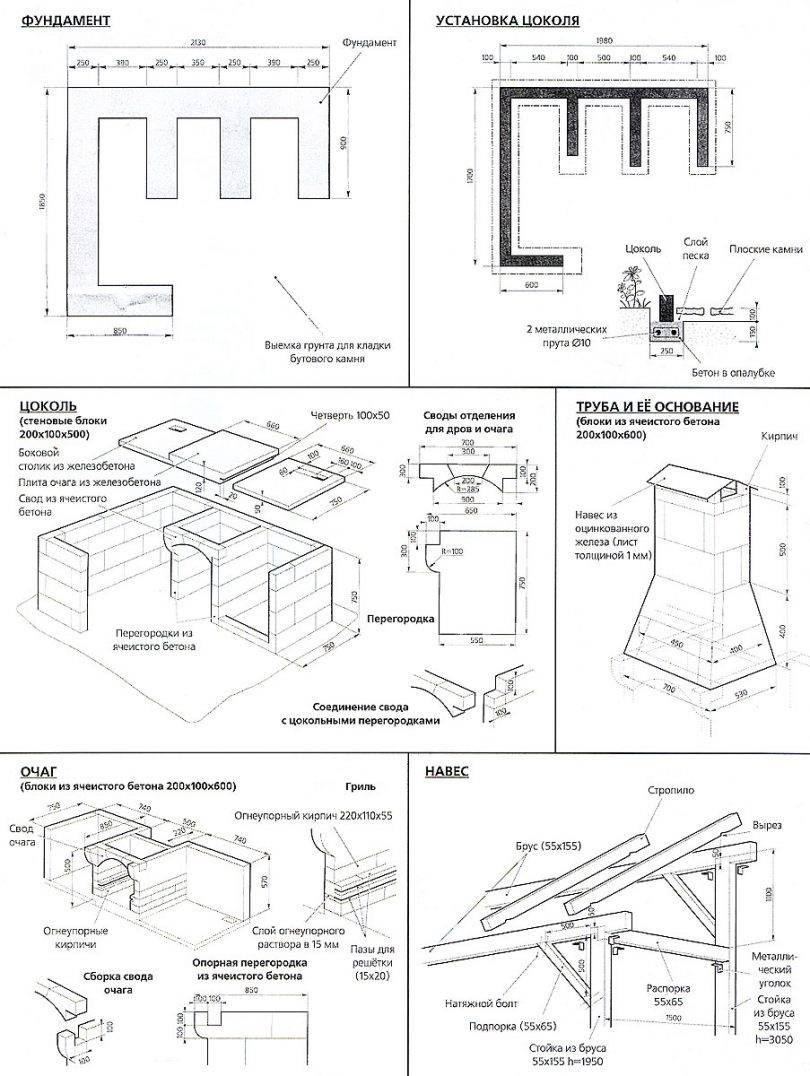

Предлагаем также другие проекты для зоны барбекю на даче, своими руками реализовать их не сложнее, чем предложенную выше схему.

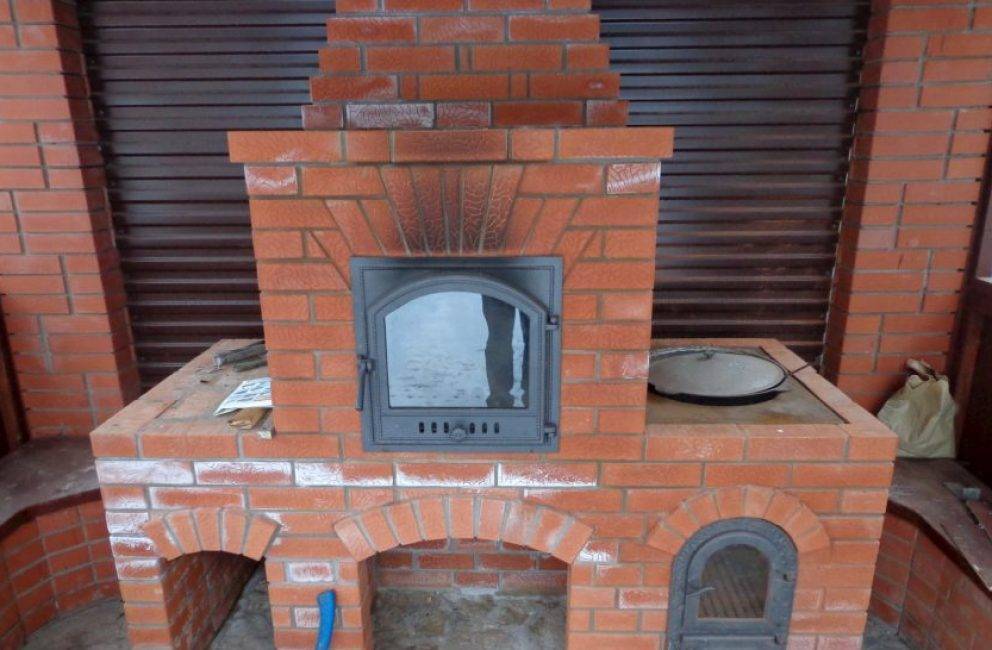

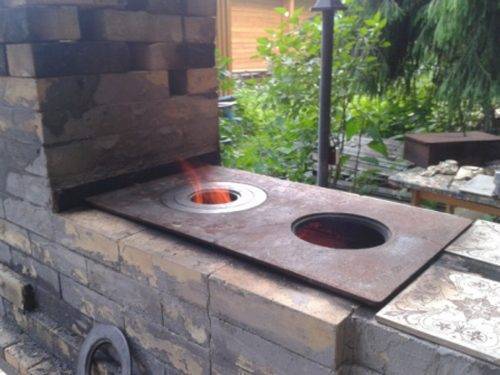

На фото таже прямой свод, решетка устроена над закрытой топкой. Дверки для топки и прочистки монтируются в переднюю стенку печи, как показано на порядовке ниже. Дополнительно на этой схеме имеется чугунная плита (варочная поверхность).

Еще один вариант, на примере обычной русской печи, показан в видео.

Очень интересно смотрится барбекю-гриль для дачи, где своими руками выложен арочный свод.

Достаточно подробно технология выкладки такого свода изложена в видео.

Иногда во дворе недостаточно места для устройства крупного комплекса прямой конфигурации. Тогда может оказаться удобнее использовать угловую схему.

Схема кладки мангала с печкой

Выложить первые два сплошных ряда кирпичами в форме прямоугольника или по той форме, которая предусмотрена в планировке. Не забывая выравнивать углы, и удалять лишний раствор, чтобы не портить внешний вид жаровни. Для того, чтобы ряды вышли ровными, используйте отвес.
На третий уровень установить зольную дверцу плиты.
Четвертый так же выкладывается сплошным.
В пятом ряду зольную дверцу плиты перекрыть замком и установить колосники.
В шестом кирпичи выложить без пропусков.
В седьмом можно уже устанавливать дверцу для топки.
В восьмом и девятом кирпичи следует класть сплошным слоем.
С десятого уровня обычно уже начинают постройку печного дымохода.
В одиннадцатом перекрыть проем дверки для топки.
В двенадцатом уже делать варочную плиту и очаг.
С четырнадцатого ряда переходить к постройке канала дымохода и сооружать боковые стенки жаровни и заднюю стенку.
С двадцать первого по двадцать третий создается полукруглое перекрытие очага. Здесь для придания кирпичу правильной формы, его придется распиливать болгаркой.
С двадцать четвертого по тридцать первый кирпичи надо выкладывать сплошным слоем.
Где-то на двадцать шестом ряду вывести дымовой канал.
Уже на тридцать втором уровне можно установить трубу. Колпак над трубой обычно выкладывается из тех же материалов, из которых строилась и печь.

Для большего комфорта использования мангала, следует учитывать некоторые нюансы ее строительства. Например, рассчитывая ширину жаровни, нужно учитывать длину шампуров.

ОСОБЕННОСТИ! При нагревании металл имеет свойство расширяться, поэтому не забывайте оставлять небольшой зазор при установке металлической дверцы. Высота печи должна соответствовать вашему росту для большего удобства при работе с ней.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.
