Какой вид электрического пола выбрать?
Существует несколько систем электрического обогрева пола, различающихся по виду и компоновке нагревательных элементов.
Нагревательные кабели
Это решение – самое недорогое в плане приобретения материала, но наиболее сложное и трудозатраное по монтажу.
Выпускается два вида нагревательных кабелей – одно- и двужильные.
Неудобство одножильных – обязательное условие «закольцованности» контура, когда оба конца кабеля должны быть выведены в одну точку – распределительную коробку. С точки зрения монтажа это далеко не всегда удобно.
Еще один существенный минус – они работают по резистивной схеме, подобно обычной нагревательной спирали, одинаково греясь по всей своей длине. Это значительно снижает экономичность системы, усложняет ее регулировку.
Большим технологическим шагом вперед стало производство двужильный кабелей.
Они также могут быть собраны по обычной резистивной схеме – один проводник выполняет роль «спирали», а второй – через концевую муфту обеспечивает замкнутость цепи. Однако намного удобнее использовать специальные нагревательные саморегулирующиеся кабели.
Нагрев в них осуществляется за счет прохождения тока через полупроводниковую матрицу, в которую заключены оба проводника.
Уникальность системы в том, что с нагреванием токопроводимость матрицы падает, соответственно, снижается энергопотребление.
Причем подобная регуляция происходит на каждом конкретном участке кабеля. Таким образом, «проблемные» холодные места помещения будут прогреваться лучше.
И еще одно значимое преимущество – такой кабель легко режется в нужную длину (предусмотрен шаг 25 или 50 см).
Главный недостаток нагревательных кабелей – они сами по себе имеют диаметр порядка 8 мм, и требуют заливки стяжки, что значительно усложняет монтаж системы обогрева и уменьшает высоту помещения.
Обогревательные маты
Наибольшей популярностью у строителей пользуются обогревательные маты. По своей сути, это тоже обогревательный кабель, но уже зигзагообразно уложенный и закрепленный на поликарбонатной сетке.
Подобная система более дорогостоящая, но это окупается простотой монтажа и отсутствием необходимости заливать поверх нее стяжку – кафельная плитка укладывается прямо на маты.
Дорогим, но очень эффективным решением является использование стержневых инфракрасных матов UNIMAT.
Нагревательные элементы – стержни, независимо друг от друга подключены к двум параллельным проводникам, и работают по принципу резистивной саморегуляции, сокращая общее энергопотребление.
Использование такой системы теплого пола под плитку также не потребует заливки стяжки – кафельное покрытие укладывается на слой плиточного клея непосредственно на нагревательные элементы.
Существует и еще одна разновидность электрических теплых полов – пленочный с инфракрасным излучением. Они хорошо себя показывают при укладке под ламинат, пакет, ковролин, линолеум, но вот для кафеля их использовать не рекомендуется.
Дело в том, что пленка не даст нужной адгезии с плиточным клеем, и кафель рано или поздно начнет «плясать» и вываливаться.
Технологические отверстия, которые, по замыслу производителей, должны обеспечивать надежное сцепление бетонного основания пола со слоем клея, проблемы не решают.
Что еще потребуется для работы
Как правило, любая система электрического теплого пола комплектуется специальным температурным датчиком и устройством управления – терморегулятором.
Автоматика обеспечит нагрев пола до температуры, выставленной владельцем, и прекратит подачу электропитания при достижении заданных значений.
Они бывают разного уровня сложности – от простейших механических, до компьютеризированных систем, встраивающихся в систему «умного дома».
Чтобы не греть зря бетонные перекрытия, используют систему теплоизоляции.
Для этого лучше всего подходят специальные фольгированные маты с термоотражающей подложкой типа «пенофол» или «изолон».
При использовании электрических матов под кафель такую подложку не делают.
Укладка кабельной системы потребует наличия армирующей металлической или поликарбонатной сетки или монтажных реек, к которым будет петлеобразно крепиться кабель.
Для обеспечения компенсационного зазора вдоль стен необходимо приобрести специальную демпферную ленту.
Калькулятор расчета водяного теплого пола
Онлайн калькулятор водяного теплого пола предназначен для расчета основных тепловых и гидравлических параметров системы, расчета диаметра и длины трубы.
Калькулятор предоставляет возможность осуществить расчет теплого пола, реализованного «мокрым» способом с обустройством монолитного пола из цементно-песчаного раствора или бетона, а также с реализацией «сухим» методом, с использованием тепло-распределяющих пластин. Устройство системы ТП «сухим» методом предпочтительно для деревянных полов и перекрытий.
При завышении предельно допустимых значений основных параметров, калькулятор укажет на ошибки.
Тепловые потоки, направленные снизу-вверх, являются наиболее предпочтительными и комфортными для человеческого восприятия. Именно поэтому обогрев помещений теплыми полами становится наиболее популярным решением по сравнению с настенными источниками тепла. Нагревательные элементы такой системы не занимают дополнительного места в отличие от настенных радиаторов.
Правильно спроектированные и реализованные системы теплого пола являются современным и комфортным источником обогрева помещений. Использование современных и качественных материалов, а также правильных расчетов, позволяет создать эффективную и надежную систему отопления со сроком службы не менее 50 лет.
Система теплого пола может выступать единственным источником обогрева помещения только в регионах с теплым климатом и с использованием энерго-эффективных материалов. При недостаточном тепловом потоке обязательно применение дополнительных источников тепла.
Полученные расчеты будут особенно полезны тем, кто планирует реализовать систему отопления теплого пола своими руками в частном доме.
Для более точного расчета обязательно обратитесь к квалифицированным специалистам в вашем регионе!
- Общий тепловой поток
— Кол-во выделяемого тепла в помещение. Если тепловой поток меньше тепловых потерь помещения, необходимы дополнительные источники тепла, например, такие как настенные радиаторы.
Тепловой поток по направлению вверх
— Кол-во выделяемого тепла в помещение с 1 квадратного метра площади по направлению вверх.
Тепловой поток по направлению вниз
— Кол-во «теряемого» тепла и не участвующего в обогреве помещения. Для уменьшения данного параметра необходимо выбирать максимально эффективную теплоизоляцию под трубами ТП* (*теплого пола).
Суммарный удельный тепловой поток
— Общее кол-во тепла, выделяемого системой ТП с 1 квадратного метра.
Суммарный тепловой поток на погонный метр
— Общее кол-во тепла, выделяемого системой ТП с 1 погонного метра трубы.
Средняя температура теплоносителя
— Средняя величина между расчетной температурой теплоносителя подающего трубопровода и расчетной температурой теплоносителя обратного трубопровода.
Максимальная температура пола
— Максимальная температура поверхности пола по оси нагревательного элемента.
Минимальная температура пола
— Минимальная температура поверхности пола по оси между трубами ТП.
Средняя температура пола
— Слишком высокое значение данного параметра может быть дискомфортно для человека (нормируется СП 60.13330.2012). Для уменьшения данного параметра необходимо увеличить шаг труб, снизить температуру теплоносителя либо увеличить толщину слоев над трубами.
Длина трубы
— Общая длина трубы ТП с учетом длины подводящей магистрали. При высоком значении данного параметра калькулятор рассчитает оптимальное кол-во петель и их длину.
Тепловая нагрузка на трубу
— Суммарное количество тепловой энергии, получаемое от источников тепловой энергии, равное сумме теплопотреблений приемников тепловой энергии и потерь в тепловых сетях в единицу времени.
Расход теплоносителя
— Массовое кол-во теплоносителя предназначенного для подачи необходимого кол-ва тепла в помещение в единицу времени.
Скорость движения теплоносителя
— Чем выше скорость движения теплоносителя, тем выше гидравлическое сопротивление трубопровода, а также уровень шума, создаваемого теплоносителем. Рекомендуемое значение от 0.15 до 1м/с. Данный параметр можно уменьшить за счет увеличения внутреннего диаметра трубы.
Линейные потери давления
— Снижение напора по длине трубопровода, вызванного вязкостью жидкости и шероховатостью внутренних стенок трубы. Без учета местных потерь давления. Значение не должно превышать 20000Па. Можно уменьшить за счет увеличения внутреннего диаметра трубы.
Общий объем теплоносителя
— Общее кол-во жидкости для заполнения внутреннего объема труб системы ТП.
Калькулятор работает в тестовом режиме. Дата добавления калькулятора 11.03.2018
Как рассчитать теплопотери
От правильности такого расчета, зависит объем тепла, который необходимо подать в помещение, чтобы в нем всегда была комфортная температура. Проведенные вычисления помогут определить мощность теплого пола, а также помогут сделать правильный выбор котла и насоса.
Выполнить такой расчет очень сложно. Приходится учитывать довольно много самых разных критериев:
- Время года;
- Температуру воздуха на улице;
- Тип помещения;
- Количество и габариты окна;
- Покрытие на полу.
- Утепление стен;
- Где расположено помещение, внизу или на верхних этажах;
- Альтернативные источники тепла;
- Оргтехника;
- Осветительные приборы.
Чтобы было удобнее выполнить такой расчет, берутся средние значения. Если в доме установлен стеклопакет и сделано хорошее утепление, данный параметр будет ориентировочно равен 40 Вт/м2.
Теплые постройки, имеющие небольшую теплоизоляцию, постоянно теряют около 70–80 Вт/м2.
Если взять старинный дом, теплопотери резко увеличиваются и приближаются к 100 Вт/м2.
В новых коттеджах, где не сделано утепление стен, где установлены панорамные окна, потери, могут составлять около 300 Вт/м2.
Выбрав для своего помещения ориентировочное значение, можно начать расчет пополнения потерь тепла.
Как правильно определить длину контура тёплого пола
Перед проектированием и устройством системы тёплого пола в жилом помещении, следует поверхностно изучить принцип её работы и понимать некоторые технологические нюансы. От этого будет зависеть длина одного контура и, соответственно, общее количество замкнутых систем, уложенных в полах с подогревом. Так, на длину одного трубопровода влияют следующие показатели:
Прежде всего, движение жидкости внутри труб осложняется гидравлическим сопротивлением, которое сильно возрастает в местах изменения направления контура. Это означает, что от длины сильно зависит мощность циркуляционного насоса, который должен продавить весь теплоноситель и обеспечить его движение внутри контура с постоянной интенсивностью. Таким образом, чем длиннее труба, тем мощнее должен быть агрегат для перекачки жидкости.

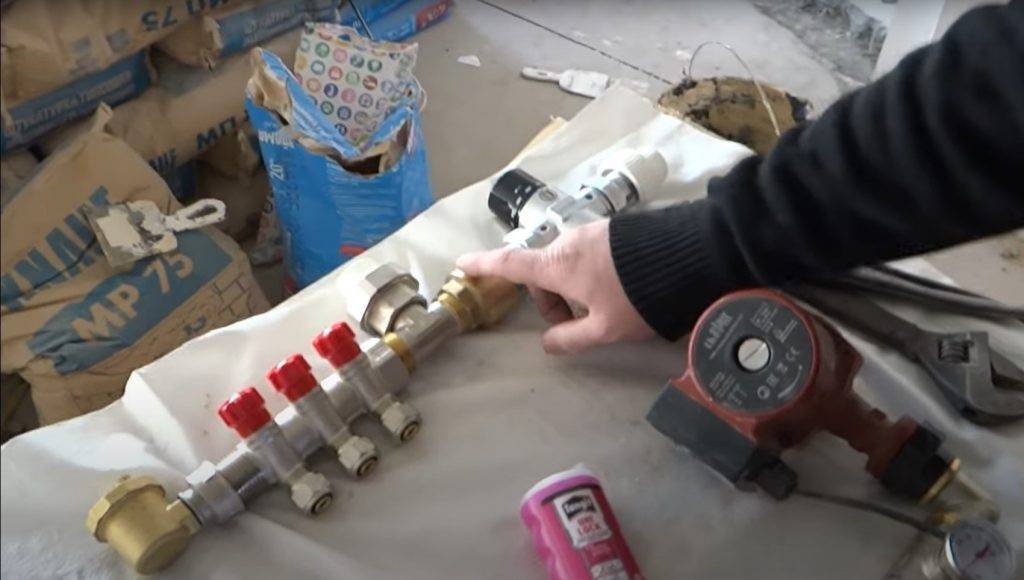

Рис. 6. Циркуляционный насос для системы тёплого пола.
Второй критерий – это теплопотери, которые неизбежны при устройстве тёплых полов. Конструкция тёплого пола выполняется таким образом, что теплоотдача происходит исключительно вверх, то есть подогревается лишь лицевая поверхность пола, предназначенная для эксплуатации. Это достигается укладкой слоя эффективного утеплителя под контуром, который не даёт энергии нагрева улетучиться в толщу перекрытия.
Соответственно, при движении теплоноситель отдаёт определённое количество энергии на каждый погонный метр, неизбежно остывая. Если трубопровод окажется слишком длинным, в крайней его точке нагрев может оказать недостаточным, особенно если учесть, что температурный режим источника нагрева для тёплого пола значительно ниже, чем в радиаторах отопления – 35 – 50 градусов Цельсия.
Рис. 7. Регуляторы температуры на трубопроводе тёплого пола.
Возвращаясь к теплопотерям, следует учесть, что минимальное сопротивление вода встречает в трубах, не имеющих резких перегибов под углом в 180 градусов. Так, устройство контура «змейкой» повлечёт за собой большие теплопотери, чем трубопровод в форме «улитки».
Основываясь на опыте профессионалов, оптимальная длина контура составляет 60 метров, но увеличение его размера до 80 метров не влечёт за собой никакого дискомфорта для жильца. Как правило, именно эти предельные величины и закладывают строители в своих расчётах. В случае, если этих 80 метров не хватает для того, чтобы охватить всё пространство пола, в стяжке устраивается второй, третий и последующие тепловые контуры для равномерно обогрева.
Увеличение расстояния между отдельными нитками нагревательного кабеля.
У всех производителей величина допустимого расстояния между соседними нитками может колебаться от 5-6 до 15-17см (при укладке в стяжку 3-5 см). Сильно увеличивать расстояние между отдельными нитками не нужно, потому что станет заметной неравномерность нагрева. С другой стороны, уменьшение расстояния приводит к перерасходу кабеля и появлению риска недопустимого сближения соседних ниток кабеля. При монтаже кабельного отопления датчик температуры пола следует поместить в пластиковую гофрированную трубку. Это делается для того, чтобы в случае неисправности можно было бы легко произвести замену сломанного прибора управления.
Расчет теплых полов по площади
Если вы решили установить такую систему в своем доме, то учтите, что она требует точных цифр, для того чтобы действительно соответствовать названию. Это необходимо потому, что каждый контур пола имеет значительную протяженность, а, следовательно, и приличное гидравлическое сопротивление.
Чтобы она успешно функционировала, придется поставить на каждом этаже небольшой насос или один, но очень мощный на всю систему.
- Для его правильного выбора нужно учитывать:
- Количество теплоносителя.
- Требуемое давление.
- При этом, производя расчеты, необходимо учитывать не только метраж, но и другие важные показатели, оказывающие влияние:
- Диаметр труб.
- Количество разветвлений и вентилей.
- Метод монтажа.
Есть и другие возможности получить ответ на вопрос как правильно рассчитать водяной теплый пол. Вычисления выполняются с применением специальных программ. В этом случае гидравлические свойства подгоняются в зависимости от параметров под характеристики насоса. При использовании данного метода можно маневрировать различными параметрами системы.
- Для выполнения системы отопления на площади 10 квадратных оптимальным вариантом будет:
- использование 16 мм труб с длиной в 65 метров;
- показатели расхода используемого в системе насоса не могут быть меньше двух литров в минуту;
- контуры должны обладать равноценной длиной с разницей не более 20%;
- оптимальный показатель расстояния между трубами составляет 15 сантиметров.
Следует учитывать, что разница между температурой поверхности и теплоносителя может составлять порядка 15 °C. Оптимальный способ при укладке трубной системы представлен «улиткой».
Именно такой вариант монтажа способствует максимально равномерному распределению тепла по всей поверхности и позволяет минимизировать гидравлические потери, что обусловлено плавными поворотами.
При укладке труб в зоне наружных стен оптимальный шаг составляет десять сантиметров. Для выполнения качественного и грамотного крепления целесообразно проводить предварительную разметку.
Теплый пол расчет мощности
На определение необходимой мощности теплого пола в помещении влияет показатель теплопотерь, для точного определения которых потребуется произвести сложный теплотехнический подсчет по особой методике.
- При этом учитываются следующие факторы:
- площадь обогреваемой поверхности, общая площадь помещения;
- площадь, тип остекления;
- наличие, площадь, тип, толщина, материал и термическое сопротивление стен и иных ограждающих конструкций;
- уровень проникновения солнечных лучей в помещение;
- наличие иных источников тепла, в том числе учитывается тепло, источаемое оборудованием, различными приборами и людьми.
Методика выполнения подобных точных расчетов требует глубоких теоретических знаний и опыта, а потому теплотехнический расчет лучше доверить специалистам.
Ведь только они знают, как рассчитать мощность теплого пола водяного с наименьшей погрешностью и оптимальными параметрами
Особенно это важно при проектировании обогреваемого встроенного отопления в помещениях большой площадью с большой высотой
Укладка и эффективная эксплуатация водяного обогреваемого пола возможна лишь в помещениях с уровнем теплопотерь менее 100 Вт/м². Если теплопотери выше, необходимо принять меры по утеплению помещения с целью снижения потерь тепла.
Однако если проектный инженерный расчет стоит немалых денег, в случае с небольшими помещениями приблизительные расчеты можно провести самостоятельно, приняв 100 Вт/м² за усредненную величину и отправную точку в дальнейших расчетах.
- При этом для частного дома принято корректировать усредненный показатель потерь тепла исходя из общей площади строения:
- 120 Вт/м² – при площади дома до 150 м²;
- 100 Вт/м² – при площади 150-300 м²;
- 90 Вт/м² – при площади 300-500 м².
Нагрузка на систему
- На то, какая будет мощность водяного теплого пола на квадратный метр, влияют такие параметры, создающие нагрузку на систему, определяющие гидравлическое сопротивление и уровень теплоотдачи, как:
- материал, из которого изготовлены трубы;
- схема укладки контуров;
- длина каждого контура;
- диаметр;
- расстояние между нитками труб.
Характеристика:
Трубы могут быть медными (отличаются наилучшими теплотехническими и эксплуатационными характеристиками, однако обходятся не дешево и требуют специальных навыков, а также инструмента).

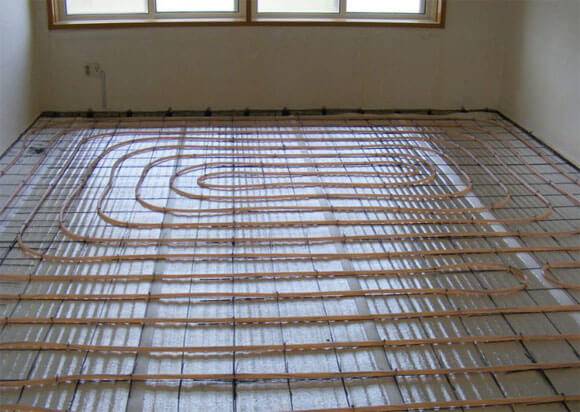

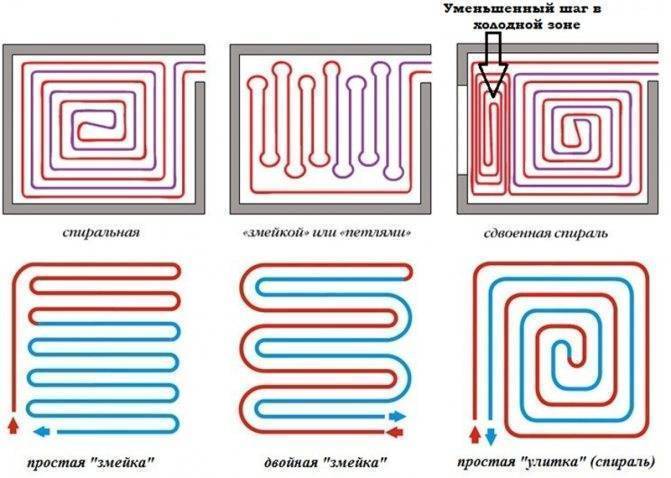

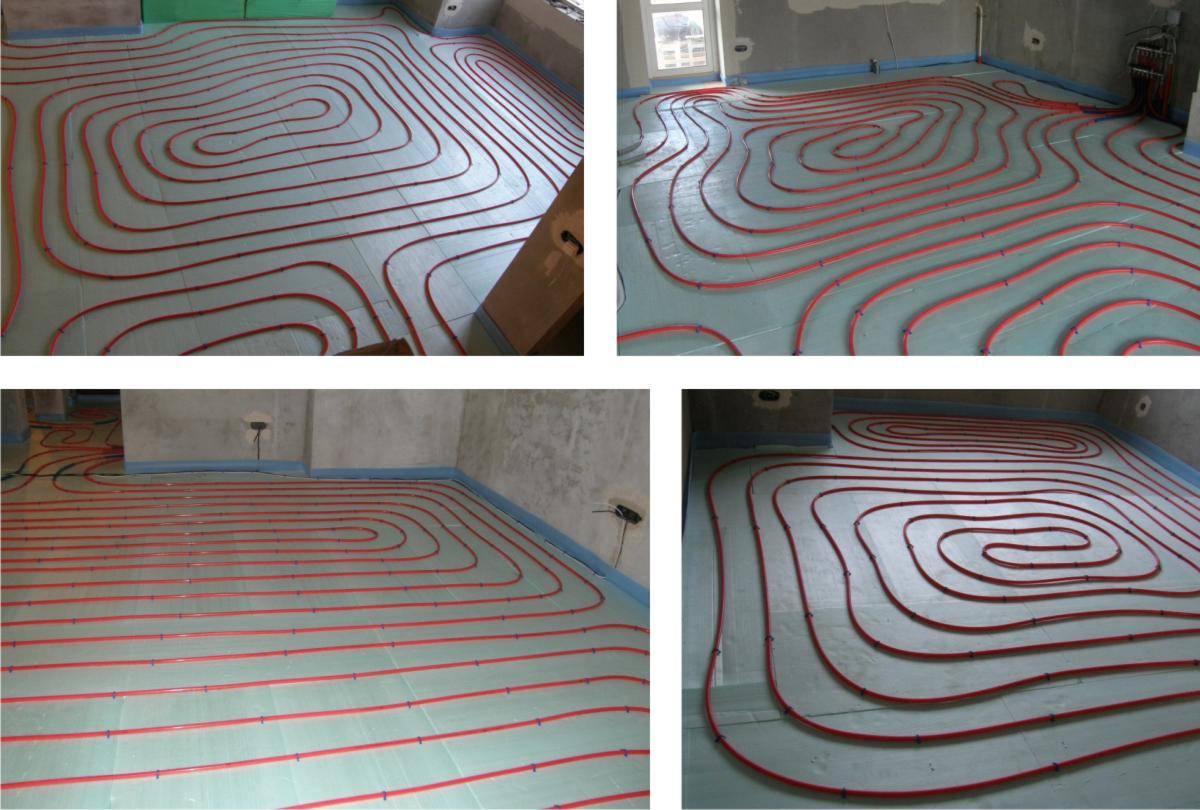

Основных схем укладки контура два: змейкой и улиткой. Первый вариант наиболее прост, но менее эффективен, так как дает неравномерный нагрев пола. Второй более сложен в реализации, но эффективность прогрева на порядок выше.
Площадь, отапливаемая одним контуром, не должна превышать 20 м². Если отапливаемая площадь больше, то целесообразно трубопровод разбить на 2 или более контуров, подключив их к распредколлектору с возможностью регулирования нагрева участков пола.
Общая длина труб одного контура должна быть не больше 90 м. При этом, чем больший выбран диаметр, тем больше расстояние между нитками труб. Как правило, не применяются трубы с диаметром более 16 мм.
Каждый параметр имеет свои коэффициенты для дальнейших расчетов, посмотреть которые можно в справочниках.
Расчет мощности теплоотдачи: калькулятор
Чтобы определить мощность водяного пола, необходимо найти произведение общей площади помещения (м²), разницы температур подачи и обратно поступающей жидкости, и коэффициентами, зависящими от материала труб, напольного покрытия (дерево, линолеум, плитка и т.д.), других элементов системы.
Мощность водяного теплого пола на 1 м², или теплоотдача, не должна превышать уровень теплопотерь, однако не более чем на 25%. В случае слишком малого или слишком большого значения, необходимо произвести перерасчет, выбрав иной диаметр труб и расстояние между нитями контура.
Показатель мощности тем выше, чем больше диаметр выбранных труб, и тем ниже, чем больший шаг задан между нитками. Для экономии времени можно воспользоваться электронными калькуляторами расчета водяного пола или скачать специальную программу.
Как выполнить монтаж системы?
Два способа монтажа теплого пола с водяным трубопроводом одинаково популярны, хотя имеют существенные различия. Теплый пол может быть настильный или бетонный, но всегда с использованием утеплителя под укладываемый трубопровод.
Такое обустройство необходимо для направления потока тепла кверху без подогрева основания. Традиционно используется пенофол или пеноплекс – теплоизолятор, работающий даже во влажной среде. Пенофол дополнительно имеет слой фольги для отражения тепла наверх, в жилое пространство. Оба материала прочны, долговечны и стоят относительно недорого.
Настил теплого пола
Теплый пол, одноконтурный или с несколькими контурами, укладывается на теплоизоляционный настил из пеноплекса или пенофола. Поверх трубопровода устанавливается покрытие. Последовательность выполнения действий:
- Черновая стяжка;
- Утепление материалом с магистральными пазами;
- Обустройство магистрали и опрессовка;
- Укрытие подложкой из полистирола или полиэтилена (вспененного);
- Отделка ламинатом или его аналогами с отличной теплопроводностью.
Монтаж теплого пола с бетонной стяжкой
Последовательность работ при обустройстве стяжки из бетона следующая:
- Стяжка из бетона тонким слоем;
- Утепление изоляционными материалами;
- Слой гидроизоляции;
- Укладывается контур водяного пола;
- Фиксация сетки (10*10см) с целью дополнительного армирования;
- Заливка бетонного раствора;
- Финишная отделка.
Какие данные нужны для расчета?
Традиционный расчет контура выполняется для труб с диаметром 16мм, но схема для любого размера трубы остается той же: считаются по длине петли, по которым будет двигаться носитель тепла.
Собираются исходные данные:
- Желаемая температура над полом:
- Схема укладки контура;
- Расстояние между элементами трубопровода;
- Максимальная длина используемой трубы;
- Число используемых контуров с разной длиной;
- Возможность присоединения петель к одному насосу и коллектору, число такие соединений.

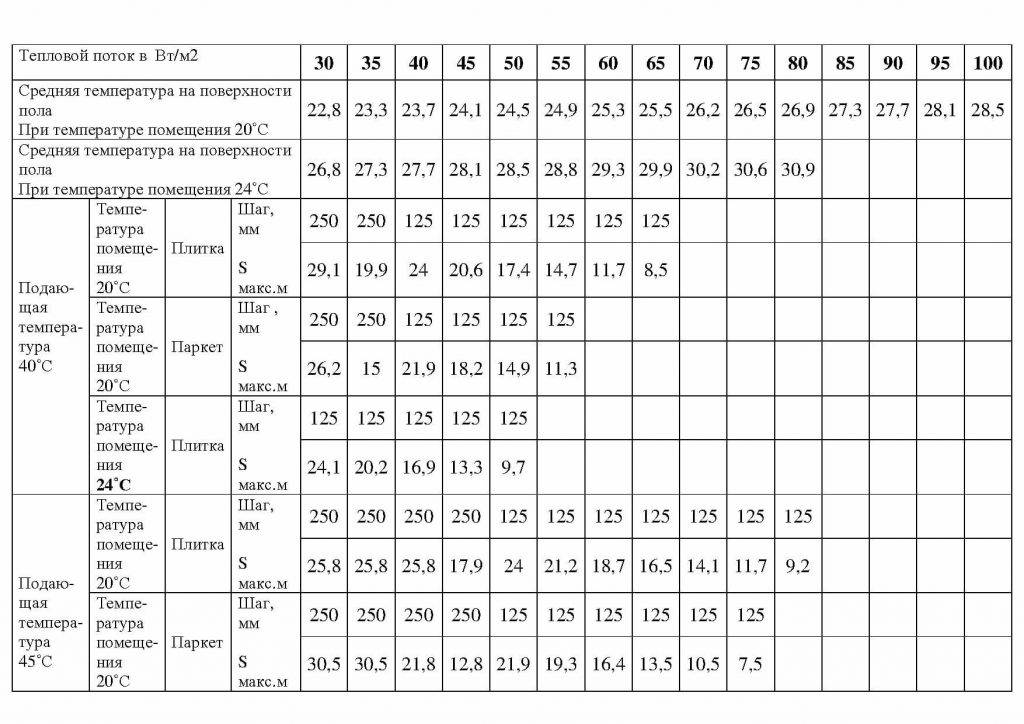

Расстояние между трубами в контуре
По периметру помещения контур с греющими элементами укладывается с шагом 0,1 м. В остальном пространстве принято считать шаг от 0,15 до 0,25м. Если превысить максимальный показатель, то при ходьбе владельца по напольному покрытию будет ощущаться сильная разница температур, что крайне неприятно.
Допустимая длина контура
Показатель зависит от параметров давления в петле и сопротивления гидравлики – их определяет количество теплоносителя, проходящего через определенный диаметр трубы за единицу времени.
Когда обустраивается тёплый пол, циркуляция воды в одной из петель нарушается, и восстановить ее не удается даже циркуляционным насосом. Теплоноситель оказывается запертым в контуре, остывает, снижает давление до 0,2 бар.
Специалисты рекомендуют следующие размеры в контуре:
- Петля из металлопластика в 16 мм диаметром может быть до 100 метров. Оптимальным значением считается 80 м;
- Трубы из полиэтилена диаметров в 18 мм могут образовывать петли до 120м (лучше 80…100м);
- Труба из металлопластика в 20мм диаметром допускает петли в 125 метров. Чем меньше будет в этом случае длина, тем надежнее и стабильнее прогнозируется работа системы.
Как рассчитать контуры с разной длиной?
Иногда теплый пол делается с несколькими контурами. В идеале они должны быть равны по длине, тогда балансировать систему не придется. На практике подобная схема практически неосуществима даже опытными специалистами.
Для расчета трубопровода в разных комнатах учитывается разница в длине каждого из контуров до 40%. Рекомендуется варьировать диаметры труб и менять шаг их укладки, что позволит компенсировать длины петель.

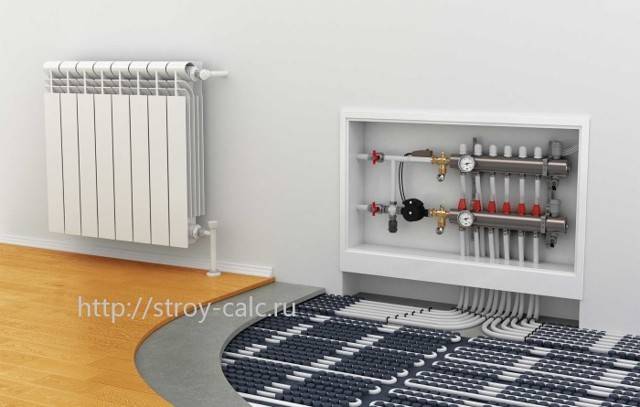

Возможность подсоединения к одному насосу и коллектору
Число подключаемых к коллектору и насосу петель можно узнать по мощности оборудования, трубам (диаметры и материал изготовления), числу контуров, метражу комнаты, а также материалу, из которого сделаны все конструкции ограждающего типа.
Самостоятельно с такими вычислениями справиться сложно, поэтому на этом этапе стоит привлечь профессионалов, у которых достаточно опыта и знаний в расчетах проектов теплых полов.
Как посчитать петлю?
После сбора исходных данных и определения оптимального варианта теплых полов, приступают к вычислению максимальной длины контура водяного теплого пола:
Площадь отапливаемой комнаты делится на шаг укладки, умножается на 1,1 (коэффициент учета 10% на загибы и повороты в трубопроводе). К итоговому значению добавляют длину труб от коллектора к системе теплого пола и в обратном направлении.
Подобные расчеты позволяют создать системы нагрева полов с достаточной мощностью для регулирования и поддержания заданной владельцем температуры в жилой комнате. Считая длину труб в нескольких контурах для большого дома, предполагая их соединение с одним коллектором, стоит обратиться к проектировщикам с опытом выполнения подобных работ.
Какая температура должна быть в комнатах частного дома?
Расчет длины трубопровода в теплых полах важен для скорости нагрева и достаточного выделения тепла. Внутри помещения должна поддерживаться стабильная температура, для чего теплоноситель прогревается до 60 градусов тепла. Если это значение будет превышено, то материалы коммуникаций могут пострадать.
Значения теплового комфорта для жилых помещений частного дома должны быть примерно следующие:
- В комнатах нужно поддерживать от 27 градусов до 29 градусов тепла;
- Коридор или прихожая (все проходные места) – 35 градусов тепла;
- Ванные и места с высокой влажностью – до 33 градусов тепла.
Если максимальная длина трубопровода составляет около 100 метров, то на подаче и обратке у котла-смесителя разница не должна быть более 5 градусов. Если число оказалось иным, значит, в контуре есть теплопотери, которые следует срочно устранить.
Как произвести расчёт контура тёплого пола
Для того, чтобы выбрать наиболее приемлемый шаг труб при устройстве тёплого пола, желательно произвести необходимые расчёты. В общем случае, они сводятся к определению плотности потока тепловой энергии в зависимости от площади помещения.
Так, каждый специалист знает, какой нормативный показатель по количеству тепла необходимо брать в расчёт для обеспечения обогрева тёплого пола. Эта величина делится на общую площадь монтируемой конструкции.
В общем случае, специалисты рекомендуют принимать в расчёт нормативную величину теплового потока для жилых помещений 1 кВт на каждые 9 – 11 м2 площади. Таким образом, для обогрева пола кухни площадью 15 м2 потребуется в среднем 15 кВт тепловой энергии.
Рис. 12. Таблица нормативных показателей теплового потока для различных помещений
Эти расчёты помогут не только в выборе количества элементов для монтажа тёплого пола, но также помогут подобрать оптимальную мощность отопительного котла для частного дома. Все тепловые нагрузки складываются между собой, умножаются на поправочный коэффициент одновременного использования, и, с учётом небольшого запаса, хозяин дома выбирает агрегат для отопления.
Для удобства домашних мастеров многие компании, продающие оборудование для тёплого пола и имеющие собственные интернет-порталы, предлагают клиентам воспользоваться специальным интерактивным калькулятором. Введя в специальную строку исходные параметры помещения, алгоритм программы моментально определит длину контура, диаметр труб, мощность насоса и другие важные параметры для монтажа тёплого пола.
Рис. 13. Калькулятор для расчёта теплового потока на обогрев пола.
Особенности коллектора
Данный элемент отопительной системы очень важен, ведь он служит началом и концом контура. Именно поэтому необходимо четко соблюдать условия его установки.
Для того чтобы определиться с ценой коллектора, потребуется учесть целый ряд параметров, а именно – размеры и тип коллекторного шкафа. Однако здесь у каждого система будет индивидуальна, но можно рассмотреть несколько имеющихся на рынке шкафов:
Внутренние модели, утопленные в полу (длина*глубина*высота, см):
Внешние шкафы имеют несколько другие параметры:
Однако данные показатели не являются каким-либо идеалом. Каждый шкаф имеет тот размер, который устанавливает фирма производитель. Кроме того, все вышеприведенные модели шкафов являются подходящими для двухконтурной системы отопления, так что их смело можно использовать в помещениях размеров в 40 м2.
Для того, чтобы понять, какой шкаф необходим, следует отталкиваться от его длины вкупе со следующими параметрами:
- Монтаж шкафа необходимо производить до заливки стяжки для теплого водяного пола и установки его покрытия, так что стоит знать заранее, какую высоту займет конструкция водяного теплого пола.
- К шкафу необходим частый доступ, так что нужно позаботиться о его наличии.
Шкаф вряд ли будет являться желанным предметом декора, потому многие захотят его упрятать с глаз долой. В таком случае, можно оставить около 20 см над поверхностью пола, что обеспечит его незаметность, но и простоту доступа.
Как сделать расчет теплого водяного пола, смотрите на видео:
Расчеты труб для водяного теплого пола (длина, диаметр, шаг и способы укладки и трубы)
Ограниченная длина низконапорного отопительного контура связана эффектом «замкнутой петли», при котором потеря давления превышает 20 кПа (0,2 бара). Увеличение мощности насоса, в данном случае не выход — сопротивление будет возрастать пропорционально увеличению давления.
Теплые водяные полы лучше обустраивать в помещениях, где проживают постоянно, а не пользуются время от времени.
Расчетная длина труб для теплого пола определяется по формуле:
L = (S/a×1,1) + 2c, (м), где
L — длина контура, м;
S — площадь, контура, м²;
a — шаг укладки, м;
1,1 — увеличение размера шага на изгиб (запас);
2c — длина подводящих труб от коллектора до контура, м.
Обратите внимание! Полезная площадь помещения учитывает площадь контура с добавлением половины шага трубы. Схема обустройства теплого водяного пола в бетонной стяжке
Обогревательный контур прокладывают, отступив 0,3 м от стен
Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб
Обогревательный контур прокладывают, отступив 0,3 м от стен. Учитывают открытую площадь пола, которая передает равномерный поток излучения. Специалисты не рекомендуют монтировать отопительный контур в местах расстановки мебели. Длительная статическая нагрузка может стать причиной деформации труб.
При большой площади помещения отопительный контур разбивают на сектора. Основные правила зонирования — соотношение длин сторон 1/2, обогрев площади одного сектора не более 30 м² и соблюдение одинаковых длины и диаметра для цепей одного коллектора.
Температура теплоносителя в контуре теплого пола зависит от тепловой нагрузки, шага укладки, диаметра труб, толщины стяжки и материала напольного покрытия.
Соотношение длин и диаметров труб контура:
| Диаметр, мм | Материал трубы | Рекомендованная длина контура, м |
| 16 | металлопластик | 80 ÷ 100 |
| 18 | сшитый полиэтилен | 80 ÷ 120 |
| 20 | металлопластик | 120 ÷ 150 |
Диаметр и шаг трубной раскладки зависит от тепловой нагрузки, назначения, размера и геометрии комнаты. Зона распространения тепла пропорциональна радиусу трубы. Труба обогревает участок пола в каждую сторону от центра трубы. Сбалансированный шаг труб: Dy 16 мм — 0,16 м; 20 мм — 0,2 м; 26 мм — 0,26 м; 32 мм — 0,32 м.
Конструкция металлопластиковых труб для теплого водяного пола.
В паспортных данных изделий указывают максимальную пропускную способность труб, на основании которой вычисляют линейное изменение давления. Оптимальное значение скорости теплоносителя в трубах водяного отопления 0,15 ÷ 1 м/с.
Зависимость шага от площади и нагрузки сектора:
| Диаметр, мм | Расстояние по осям (шаг труб), м | Оптимальная нагрузка, Вт/м² | Общая (или разбитая на участки) полезная площадь помещения, м² |
| 16 | 0,15 | 80 ÷ 180 | 12 |
| 20 | 0,20 | 50 ÷ 80 | 16 |
| 26 | 0,25 | 20 | |
| 32 | 0,30 | меньше 50 | 24 |

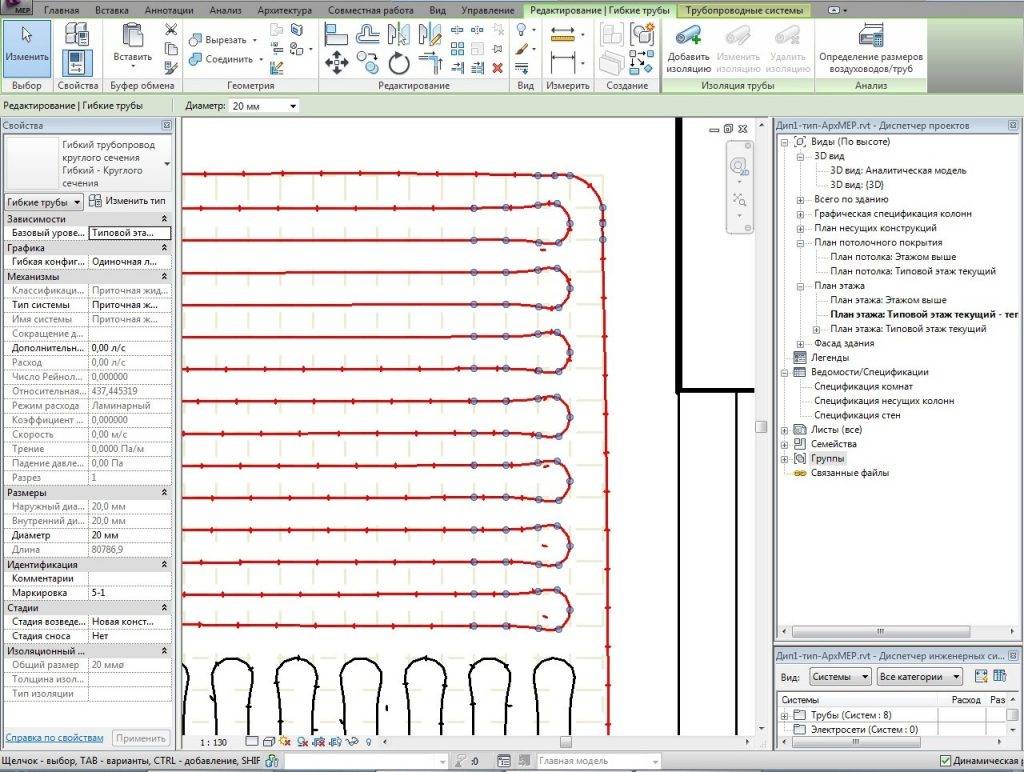

Варианты укладки труб: простые, угловые или двойные петли (змейки), спирали (улитки). Для узких коридоров и помещений неправильной формы используют укладку змейкой. Большие площади разбивают на сектора. Допускается комбинированная укладка: в краевой зоне труба выкладывается змейкой, в основной части — улиткой.
Варианты укладки труб водяного теплого пола.
По периметру, ближе к наружной стене и возле оконных проемов, проходит подача контура. Шаг укладки в краевых зонах может быть меньше расстояний между трубами в центральной части комнаты. Подключение усилений краевой зоны необходимо для повышения мощности теплового потока.
Обратите внимание! Загиб труб на 90° в спиральной схеме подключения водяного теплого пола, снижает гидравлическое сопротивление меньше, в сравнении с укладкой петлями (змейкой). В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм
В расчетах труб для водяного теплого пола используют диаметры 16, 20, 26, 32 мм.
Укладка труб водяного теплого пола по спиральной схеме снижает гидравлическое сопротивление.
Для систем теплых водяных полов применяют гофрированный, нержавеющий стальной, медный, металлопластиковый, сшитый полиэтиленовый трубопровод. Гофрировать трубу для теплых полов стали относительно недавно для того, чтобы облегчить монтаж конструкции и сократить расход на поворотные увеличения длины.
Полипропиленовый трубопровод обладает большим радиусом изгиба, поэтому в системах теплых полов применяется редко.
Гофрированная труба из нержавеющей стали для обустройства водяного теплого пола.
