Каркас для бетонной лестницы
Более практичной является лестница на бетонном каркасе. Они бесшумны, прочны и надежны. Однако здесь также присутствуют недостатки. И главный – это большой вес изделия, которое нельзя просто опереть на плиты перекрытия.
Сборка каркаса в таком случае сильно усложняется, ведь необходимо обустраивать несущие конструкции, что опять-таки требует дополнительных вложений и серьезных подготовительных работ. Кроме того, для придания более-менее эстетичного вида, придется как следует потрудиться, ведь отделка бетонной лестницы требует определенных навыков. Чаще всего на бетонный каркас кладут плитку или деревянные ступени.
Изготовление маршевой лестницы
Ещё раз стоит напомнить о нагрузках, приходящихся на лестничную конструкцию. Они обязывают проводить все работы правильно и качественно, чтобы обеспечить безопасную эксплуатацию.
Лестница, выполненная из профилированной трубы, может иметь один или два косоура. Это будет зависеть от того, какой ширины вы хотите видеть будущее изделие. Безусловно, большее количество косоуров повлияет на прочность лестницы, что приведёт к дополнительным расходам на материал и трудозатратам. Если вы всё же планируете одну несущую опору, то можно приварить сбоку дополнительные консоли. Такое мероприятие позволит избежать прогиба проступей при воздействии больших нагрузок.
Рассмотрим наиболее простую конструкцию лестницы из профилированной трубы.

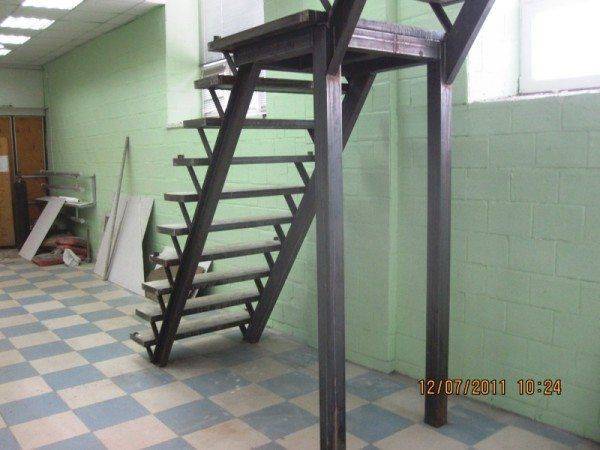

Маршевая лестница из профильной трубы
Этапы работ
Начинают процесс с обваривания контура, результатом которого должен стать получившийся прямоугольник. На него позже будем устанавливать ступень.
Ступени для наружных лестниц можно выполнять из прутьев арматуры. Это обойдётся дешевле дерева и прослужит дольше.
- В качестве основы будем использовать профилированную трубу сечением 10х10 сантиметров. Преимущество по сравнению со швеллером заключается в том, что её применение позволит уменьшить возможную вибрацию без дополнительных мероприятий по укреплению.
- Направляющие делают, подрезая профильную трубу так, чтобы деталь в месте среза одним концом плотно вставала на опору. Противоположный конец должен примыкать к верхней опоре. Это можно сделать, приварив к обоим краям платформы. Они будут помогать фиксации. Если речь идёт о простой маршевой лестнице, то такими опорами станут пол и перекрытие.
- Для того, чтобы была возможность установить ступени, необходимо наварить опорную рамку. Делают это между двумя опорами.
- Для крепления будущих ступеней необходимо предусмотреть отверстия на опорной раме. Проступи крепят на анкерные болты.
- Установку перил и прочих атрибутов производят на завершающем этапе, но подготовить места их креплений нужно заранее.
- Окраска изделия производится на том этапе, когда собрана вся конструкция из профилированной трубы.
- Если вы хотите оставить щель между стеной и лестничной конструкцией (обычно это делают для более комфортного приклеивания обоев или использования других материалов для оформления стены), то необходимо предусмотреть дополнительное укрепление конструкции. Для этого в стену забивают три костыля. В качестве этих элементов можно применить оставшиеся отрезки арматуры. Эти костыли необходимо забить под основную несущую внутреннюю трубу и подварить.
- При изготовлении наружной стойки часто применяют металлические трубы. На её низ наваривается площадка, а верхняя часть срезается в соответствии с уклоном несущей балки, затем всё это подваривается.
Применение опорной трубы поможет снизить возможную вибрацию. А её саму можно использовать в интерьере в качестве опоры для декоративных элементов. например, для цветочных горшков.
Ограждения можно монтировать с боковой стороны каркаса. Материал зависит лишь от вашего вкуса. Такое устройство ограждений приведёт к увеличению рабочей ширины пролёта лестницы.
Лестница из профильной трубы своими руками: выбор профиля и сборка
Там, где нужна надежность и долговечность, всегда присутствует металл. Причем чем металл массивнее, тем он прочнее. Однако при проектировании и сборке лестниц избыточная массивность может сослужить плохую службу.
А вместо изящной и прочной конструкции на выходе будете иметь массивную, неподъемную и весьма угловатую лестницу, в которую придется еще вложить финансы для приведения этого изваяния к какому-либо приемлемому варианту. Во избежание лишних трат, и изначального нахождения золотой середины в решении вопроса нами подготовлена вот эта инструкция.
Проектирование лестниц – ответственное дело для увлеченных людей
Как построить винтовую лестницу своими руками
Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.
Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

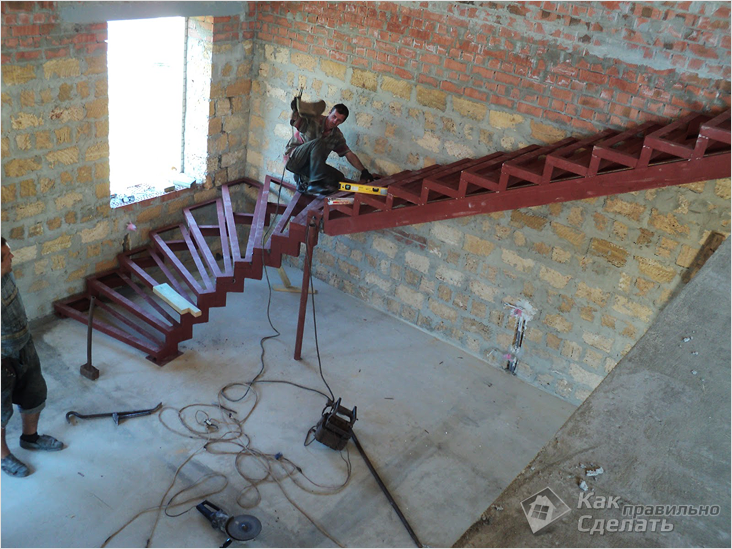

Поворотная лестница на двух косоурах
Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.
Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него “косынки”, одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме “лесенки”.
Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.
Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.
Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.
Модульная винтовая лестница на центральном косоуре
Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент – хребет, именно поэтому подобная конструкция также носит название “хребтовая лестница”. Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.
После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.
Видео инструкция по сборке модульной лестницы
Спиральная лестница на столбе
Изделие с центральным столбом или опорной трубой – классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.
Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.
Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.
Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.
Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.
Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.
Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.
Видео: монтаж винтовой лестницы с центральным столбом
Нормы для проектирования
Разрабатывая проект лестницы, важно сделать так, чтобы она была удобной и безопасной. Есть вполне конкретные цифры и рекомендации, которые касаются параметров ступеней и общего угла подъема:
- Угол наклона должен находиться в пределах 30-50°. Оптимальный наклон — 45°, при меньшем угле ходить удобно, но требуется много места, при большем слишком крутой подъем вызывает затруднения. Желательно чтобы угол наклона лестницы вписывался в данный сектор. В таблице приведены стандартные размеры проступи и подступенка для каждого угла наклона
- Количество ступеней нечетное.
- Ширина ступени (проступи) находится в пределах 22-30 см. Самые удобные ступеньки имеют ширину порядка 25 см — на них становишься всей ступней. При более узких пятка висит, и основная нагрузка приходится на носок.
- Высота подступенка (расстояние от одной ступени до другой) 15-20 см. При слишком маленькой высоте приходится часто переставлять ноги, что некомфортно, при большой сложно задирать ноги (особенно пожилым людям).
- Высота перил 90-120 см.
- Минимальная ширина лестницы — 80 см.
Количество ступеней определяется путем элементарного деления высоты планируемой лестницы на выбранную высоту подступенка. Например, высота помещения 285 см. Решено сделать угол подъема в 40°. По таблице видим, что высота подступенка 19 см. Делим 285 см / 19 см = 15 ступеней. Если количество получается четным, соответственно чуть корректируем размер, чтобы получить нечетное число.
Если одна из ступеней получается меньше на несколько сантиметров, эту высоту «отбирают» у первой ступеньки. Все остальные, включая последнюю, должны быть одинаковыми.
При выборе размеров ступеней комфортность можно проверить. Если удвоенную высоту подступенка сложить с выбранной шириной ступени, результат должен быть от 60 мс до 64 см. Второй вариант проверки — сумма длин проступи и подступенка оптимально равна 45 см, но допустимы отклонения на 2 см в обе стороны.
Как проверить комфортность и безопасность лестницы
Все эти параметры должны закладываться при проектировании дома. Если же дом уже построен, приходится исходить из того, что есть и подгонять размеры к существующим габаритам.
Расчет конструктивных элементов лестницы маршевого типа
Наиболее популярным вариантом среди стационарных моделей является маршевая лестница. К ним относятся металлоизделия, состоящие из одного или двух пролетов, которые между собой соединяются площадками.
Разновидности маршевых конструкций и области их использования:
- Одномаршевые. Конструкции с небольшим наклоном устанавливаются в просторных помещениях или на входе в дом при наличии высокого цокольного этажа. В малогабаритных пространствах устанавливают модели с большим углом подъема. Обычно они востребованы для подъема на чердак или спуска в подвал. Пространство под лестницей может использоваться для устройства кладовой.
- Двухмаршевые. Позволяют сэкономить площадь, особенно если ступени двух маршей расположены перпендикулярно друг другу вдоль смежных стен.
Проведем примерный расчет элементов одномаршевой конструкции на второй этаж при высоте этажа, равной 3,0 м. Рекомендуемая длина лестницы при такой высоте составляет 4,5-5,0 м. Принимаем размер проступи 30 см. Рекомендуемая сумма проступи и подступенка – 46 см, то есть высота подступенка в этом случае равна 16 см. Разделив высоту комнаты на высоту подступенка, получаем количество ступеней 300/16=18,6 шт. Рекомендуемое максимальное число ступеней для одномаршевой лестницы – 18, поэтому высоту подступенков следует немного увеличить.
Преимущества и недостатки такой лестницы
Профильная труба – труба, имеющая прямоугольное, квадратное или овальное сечение. Трубы имеют полость внутри и относительно тонкие стенки – благодаря этому они имеют относительно небольшой вес и высокую прочность, что позволяет их повсеместно использовать в металлоконструкциях.
Лестница из металлопрофиля имеет немало преимуществ по сравнению с другими типами лестниц:
Недостатки таких лестниц:
- Сталь подвержена коррозии – конструкции периодически придется красить (а в сырых местах, например, подвале, чистить и обрабатывать специальными средствами от коррозии).
- Легкие конструкции при спуске-подъеме немного пружинят.
- Декоративность конструкции из металла невелика, поэтому в жилых помещениях стальную конструкцию украшают ступенями, перилами и ограждениями из дерева, стекла и пластика.
- Чтобы конструкция получилась надежной, для ее изготовления применяют сварку – понадобится сварочный аппарат и мастер с определенным опытом.
Выбор дизайна лестницы
На сегодня проработаны все возможные варианты подобных архитектурных сооружений, есть даже стеклянные без опор или почти вертикальный «утиный шаг» с половинами ступеней – под каждую ногу. Но самая популярная — это маршевая лестница, из профильной трубы своими руками ее сможет соорудить даже начинающий мастер.
Конструкция из одного пролета между поворотными площадками, независимо от составляющих элементов, именуется лестничным маршем. Они бывают прямые, двух- и многомаршевые. У винтовых лестниц сплошная цепочка ступеней вокруг общей оси. Их предназначение разное – ландшафтные и внутридомовые (входные, межэтажные).
Самые надежные – стационарные, но когда их нет, приходится использовать переносные и трансформируемые (раскладные). Основные элементы изготавливают из разных материалов:
- металла (профильной трубы, уголка, сварных деталей);
- железобетона;
- дерева;
- из композитных материалов;
- комбинированные лестницы.
Наружные лестницы чаще всего делают только из металла, но можно дополнить ее элементами из дерева или камня
Их монтируют разными способами, металл же чаще всего варят, сварка лестницы из профильной трубы – наиболее надежный метод монтажа. Лестницы бывают:
- на больцах;
- на косоурах;
- на тетивах.
От этого выбора зависит, какие конструктивные детали понадобятся для сооружения. Используйте готовые иллюстрации, чтобы определиться, какой вариант наиболее приемлем в вашей постройке – наружные и внутренние конструкции, на косоурах или больцах.
Основные «плюсы» профильных заготовок:
Устойчивость к разрушению от влаги и плесени, что важно в прихожих и коридорах с резкими перепадами температур или отсутствием отопления.
Лестница на металлокаркасе имеет самый большой срок эксплуатации, не требует частого ремонта, а после демонтажа ее можно продать или сдать на металлолом.
Модульная или сварная металлическая конструкция легко собирается и устанавливается на место.
Простота дизайна позволяет легко адаптировать металлическую лестницу под любую стилистику интерьеров.
Доступность материала и относительно невысокая себестоимость. Хорошая альтернатива для тех, кто не работает по дереву
Наибольшая прочность и надежность относительно всех типов маршевых пролетов из других материалов.
При наличии навыков сварщика и аренды аппарата требует намного меньше времени, чем работа с деревянными заготовками.
Вариативность – возможность изменения внешнего облика лестницы разными элементами декора и использованием отделочных материалов (мрамор, пластик, стекло, плитка).
Трубы большого сечения применяют только в качестве опор для лестницы, в самой конструкции следует использовать тонкие трубы
Как выбрать профтрубу для лестницы
К лестничному каркасу предъявляются высокие требования, ведь он должен выдерживать большие нагрузки. Для создания опорной системы используют квадратную или прямоугольную прямошовную профильную трубу, поскольку она существенно облегчает сборку конструкции. Характеристики профиля напрямую зависят от типа каркаса. Так, например, для небольшой конструкции на двух косоурах не стоит использовать профильную трубу со слишком тонкими или толстыми стенками. Из-за тонкого профиля лестница будет ненадёжной, а из-за слишком толстого – очень тяжёлой.
Для того чтобы лестничная конструкция выдерживала ежедневные нагрузки, нужно выбирать профиль со следующими значениями:
- прямой косоур – min. 100 х 50 х 4 мм;
- ломаный косоур – min. 80 х 60 х 4 мм;
- каркас из нескольких параллельных косоуров – min. 80 х 60 х 4 мм;
- стремянка – min. 40 х 40 х 4 или 50 х 50 х 4 мм;
- сварной каркас для ступеней – min. 25 х 25 х 3 мм;
- для стремянки достаточным будет лёгкий профиль 40 х 40 х 4 или 50 х 50 х 4 мм;
- для монтажа сварного каркаса для ступеней подойдёт профиль 25 х 25 х 3 мм.
ФОТО: st48.stpulscen.ruПрофильная труба может быть квадратной, прямоугольной и производиться в разных типоразмерах
Ознакомьтесь с таблицей максимальных нагрузок на лестничные марши в зависимости от их длины и параметров используемого профиля.
| Длина лестничного марша, мм | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 |
| Сечение профиля и толщина стенок, мм | Максимально допустимая нагрузка, кг | |||||
| 50 × 25 × 2 | 684 | 167 | 69 | 34 | 16 | 6 |
| 60 × 40 × 2 | 1255 | 308 | 130 | 66 | 35 | 17 |
| 80 × 40 × 2 | 1911 | 471 | 202 | 105 | 58 | 31 |
| 80 × 40 × 3 | 2672 | 658 | 281 | 146 | 81 | 43 |
| 80 × 60 × 3 | 3583 | 884 | 380 | 199 | 112 | 62 |
| 100 × 50 × 4 | 5489 | 1357 | 585 | 309 | 176 | 101 |
Выбирать соответствующую трубу необходимо после того, как определена конструкция лестницы и её базовые принципы, а также осуществлены все расчёты и составлен чертёж.
Порядок изготовления
Лестница из металлопрофиля
В качестве примера предлагаем вам рассмотреть технику изготовления лестниц со ступенями из древесины и каркасом из профильной трубы. Каркасным основанием такой конструкции служит труба диаметром 60 мм в сочетании с уголком, имеющим типоразмер 40х40 мм.
Процесс обустройства подобной конструкции включает в себя следующие операции:
- В первую очередь просчитываются требуемое количество ступеней, а также их основные размеры (высота и ширина).
- После этого можно переходить к заливке бетонной платформы, которая выступает в качестве основания всей конструкции и обеспечивает требуемый угол наклона. Уровень этой платформы является нулевой отметкой, на которой будет размещаться первая ступень лестницы.
- Сразу вслед за этим можно перейти к монтажу трубы, которая с одной стороны приваривается к закладкам в платформе, а с другой – крепится к анкерам, наглухо закреплённым в стене.
- После этого к трубе привариваются металлические уголки, все размеры которых должны выдерживаться с заданной точностью.
- По завершению основных работ сбоку к каркасу монтируются ограждения (перила), которые могут быть изготовлены как из дерева, так и из металла.
Бывает, и довольно часто, что отведенная для монтажа межэтажного перехода площадь помещения никак не позволяет обойтись без криволинейного участка с забежными ступенями.
Как самостоятельно рассчитать и смонтировать лестницу с забежным ступенями?
Если по ряду причин необходима постройка лестницы с забежными ступенями, то придется тщательно просчитать ее параметры, так как конструкция должна полностью отвечать существующим правилам безопасности передвижения по ней. Подробная информация о том, как создать проект и произвести необходимые расчеты для последующего монтажа, предлагается в статье нашего портала «Забежная лестница своими руками».
Винтовая лестница
Винтовую лестницу можно назвать самой компактной конструкцией, так как она занимает минимум полезной площади помещения. Такой межэтажный переход «вписать на пятачке» размерами всего в 1500×1500 мм.
Выглядит винтовая лестница, безусловно, оригинально и эстетично, но такая компактная конструкция имеет довольно-таки много недостатков.
Бескаркасная обшивка стен
Бескаркасная обшивка стен гипсокартоном
Существует еще один вариант крепления гипсокартонных листов – без использования профилей. Этот способ подходит если:
- высота стены не превышает 2,5 м;
- отклонение по вертикали не более 2 см;
- стены не нуждаются в утеплении;
- помещение сухое и не подвергается резким перепадам температуры.
Если все условия соответствуют требованиям, можно приступать к работе.
Шаг 1. Подготовка стен
Бетонную или деревянную основу очищают от пыли, масляных пятен, заделывают трещины. Если стены окрашены, и краска держится очень прочно, снимать ее не нужно, достаточно сделать небольшие вертикальные и горизонтальные насечки через каждые 30 см. Далее поверхность покрывают грунтовкой и просушивают.
Шаг 2. Крепление коммуникаций
Слаботочную проводку можно закрепить прямо на поверхности, а вот для силовых электрических кабелей и коммуникационных труб необходимо пробить в стене штробы. После укладки проводов и труб штробы закрывают специальными планками и заделывают швы шпаклевкой.
Облицовка относительно ровных стен гипсокартоном
Шаг 3. Раскрой листов
Нижний край обшивки должен находиться выше поверхности пола на 1-1,5 см. Если высота стены соответствует высоте гипсокартона, листы обрезают по нижнему краю ножовкой. Далее прорезают при необходимости отверстия для выключателей, розеток, выхода труб.
Шаг 4. Крепление гипсокартона
Облицовка неровных стен гипсокартоном
По инструкции разводят клей, наносят его зубчатым шпателем на тыльную сторону листа широкой полосой по периметру и двумя полосами по центру. Подложив снизу монтажные клинья, гипсокартон прикладывают к стене, ровняют и тщательно прижимают. С помощью уровня или длинной линейки проверяют лист по вертикали и горизонтали, при необходимости подбивая резиновым молотком. Точно так же устанавливают соседний лист, стараясь стыковать его с предыдущим максимально плотно.
Шаг 5. Заделка швов
Шпаклевание
Тонкие швы шириной менее 4 мм заделывают одной шпатлевкой, для широких дополнительно используют серпянку. Можно заполнить стыки клеем, убирая излишки чистой тряпкой. Прошпаклеванные участки обязательно шкурят мелкой наждачной бумагой, а затем очищают от пыли. Зазор между полом и гипсокартоном лучше всего заполнить водостойким герметиком.
Теперь осталось выровнять поверхность финишной шпаклевкой, ошкурить и протереть от пыли. После грунтования стены можно красить, белить или оклеивать обоями – кому как нравится.
Подготовительные работы
Изготовление лестницы — это пошаговый процесс, первым этапом которого является проведение подготовительных работ. В первую очередь проводятся замеры и делаются эскизы. Выбирается проект, отвечающий всем строительным нормам и устраивающий внешне жильцов дома.
Затем нужно составить чертеж, в котором указать такие данные и параметры:
- место конструкции в доме;
- косоуры;
- ступени;
- опоры;
- поручни;
- заполнение перил;
- крепление к несущим конструкциям;
- площадки в многомаршевом сооружении;
- соединения с полом и потолком.
На основе схем делаются расчеты, проводится закупка материалов и недостающего оборудования.
Предварительно нужно подготовить проем
После этого следует заняться такими вопросами:
- Подготовить рабочее место. Чтобы ровно и качественно сварить и разрезать металлопрокат нужна ровная и устойчивая поверхность.
- Убрать подальше все предметы, которые могут помешать или воспламениться от контакта с искрами.
- Выполнить разметку и распилить профиль на заготовки.
- Зачистить детали в тех местах, где после сборки это будет сделать затруднительно.
- Если лестница устанавливается внутри здания, потребуется подготовить проем для входа на верхний уровень. Предварительно перекрытие укрепляется подпорками, затем в нем делается отверстие соответствующей длины. Его края оснащаются стальными уголками.
На этом подготовка закончена. Остается дождаться благоприятной погоды и приступать к строительству.
