Принципы возведения ленточного фундамента для бани

Как рассчитать габариты ленты?

Габариты ЛФ – это длина, высота и ширина фундамента. Определяют их следующим образом.

Длина

Протяженность монолитной ленты рассчитывают исходя из плана гаража. Если внутри строения будет перегородка, то под неё тоже подводят ленту, длина которой добавляется в общий размер ЛФ.

Ширина

Например, застройщик планирует возвести стены из кирпичной кладки толщиной в 1,5 кирпича (380 мм), то оптимальная ширина фундамента будет равняться 420 мм. То есть, с каждой стороны стены лента должна выступать минимум на 20 мм.

Высота

Высота ленточного фундамента складывается из двух частей – это глубина заложения подошвы и вертикальный размер цоколя (надземной части ЛФ). Обычно высота цоколя составляет 150 – 200 мм над уровнем земли. То есть при глубине заложения 300 мм, высота ленты будет равна 500 мм.

Какая глубина фундамента для бани оптимальна?

Как уже было сказано выше, на этот показатель влияет водонасыщенность почвы, высота промерзания и какого типа земля (песчаная, глинистая, болотистая, рыхлая и т.д.). Также имеет значение плотность, свойства грунта и давление самой постройки на землю, сколько в ней этажей и из чего сделаны стены. Если же грунт состоит из разных примесей, он считается средней плотности, для которой подойдет ленточный или столбчатый фундамент.

Обратите внимание и на температурный режим в своем регионе в зимний период. При очень холодных зимах лучше углубить основание до 1-1.10 м с возможностью обогрева при дальнейшей эксплуатации

Если отопления не будет, уровень надо обустраивать на 10% ниже отметки промерзания земли в данной местности.

Глубина и ширина фундамента для бани столбчатого

Столбчатое основание станет отличным вариантом, если стены планируются из легких по весу материалов. Например, брусовая, щитовая или каркасная парилка. Для основания используются трубы с диаметром 20 см (диаметр траншеи под такие требуется около 27 см). Глубина отверстий здесь, как и для свайного типа, определяется по следующей формуле: 40 см + глубина замерзания почвы. Обычно получается 1.5 м, но значения могут и отличаться.

Высота фундамента под баню ленточного

Его выбирают для строений небольших габаритов. Глубина под бетонную заливку и плиты обусловлена тем, мелкозаглубленный и заглубленный будет фундамент.

У мелкозаглубленной ленты глубина от 50 до 100 см, что актуально для парильни из бревен и камня. До 18-20 кв.м. площади под сооружение хватит и 50 см, если парильня будет больше, берите 1 м. Заглубленное основание в свою очередь, делается от 1 до 1.5 м. При этом ширина ленты здания должна превышать на 10-15 см основные стены. Используется для возведения двухэтажных строений или когда планируется мансарда.

Глубина фундамента для бани из пеноблоков

Поскольку пеноблоки сами по себе легкие, мощный фундамент не требуется. Распространенный вариант – ленточный с песчаной подложкой для дальнейшей гидроизоляции. Под него выкапывается яма с высотой от 60 см. Какая глубина фундамента под баню из пеноблоков точная, выяснили, а ширина бывает разная. Но 35-40 см – это оптимальное значение. Только арматуру надо укладывать с диаметром 12 мм.

Глубина и ширина фундамента под баню из бруса

Тут необходимо учесть предполагаемую нагрузку на опоры, вид почвы, отметку грунтовых вод и промерзания земли, ее плотность. Чаще всего укладывается фундамент ленточный или столбчатый. Для первого – расчеты в пункте про мелкозаглубленный и заглубленный тип (от 0.5 до 1 м и от 1 до 1.5 м). Для второго типа – 1.5 м в среднем (на 30 см глубже от уровня замерзания почвы).

Глубина фундамента для бани из бревна

Для такой постройки также подходят вышеперечисленные параметры. Только при заглубленном основании глубину делают не более 70 см от уровня земли, а для мелкозаглубленного она составляет 60 см от уровня почвы. Если выбрали столбчатый тип, она должна быть 1-1.5 м, исходя из площади парильни и количества этажей. Что касается ширины, то для ленточного это 25-50 см (влияет материал стен), но лучше брать на 5-7 см с запасом с каждой из сторон. Под столбчатый будет достаточно 15-20 см по диаметру столбов, а для свайно-винтового – 30 см (меньше толщины ростверка нижней обвязки).

Зная все эти характеристики и нюансы создания опорных конструкций, вы сможете без проблем рассчитать высоту фундамента для бани и не только. Это обеспечит ее надежность, красивый внешний вид и комфорт во время процедур. Главное не забывать о качестве стройматериалов и соблюдении технологии строительства. Если не знаете, как правильно проанализировать почву для определения всех указанных особенностей, обратитесь к специалистам, которые подскажут, какую основу сделать и какой глубины индивидуально для вас.

О глубине ленточного фундамента для бани, столбчатого, свайного и других видов, читайте на сайте banya-guru.ru. Мы с радостью делимся полезной информацией!

Виды ленты

Ленточный фундамент бывает двух видов – это монолитная и сборная конструкция. И тот и другой вид основания обладает своими преимуществами и недостатками.

Литая железобетонная

Литая железобетонная лента – это наиболее распространённый вид опоры для бани. Застройщиков монолит привлекает тем, что для его возведению не нужно привлекать грузоподъёмные механизмы, аренда которых стоит довольно дорого.

Сборный

Плюсом считается то, что возведением фундамента можно заниматься в зимнее время года.

Сборные элементы применяют при обустройстве подвальных помещений. Сооружение монолитной ленты большой высоты будет крайне невыгодным по сравнению со сборным фундаментом.

Монтаж сборного ленточного фундамента

Ленточный фундамент, изготовленный из блоков, является более простым вариантом для самостоятельного монтажа. Цены на такую постройку ниже, отсутствует необходимость в армировании, конструкция получается надежной и возводится в короткое время. Пошаговая инструкция:

  • Предварительно выкопанную траншею с подушкой изолируют от влаги с помощью двух слоев рубероида;
  • Блоки размером 20*40 см укладываются в шахматном порядке, чтобы сделать продухи и фиксируются смесью из цемента с песком в пропорции 1:3. Раствор должен получиться не очень густым;
  • После укладки первого ряда блоков, стоит положить армирующую сетку для повышения прочностных характеристик;
  • В зависимости от глубины траншеи, может потребоваться до 4 рядов блоков;
  • После монтажа финального ряда можно приступать к возведению бани из бруса или блоков.

Если делать заливку ленточного фундамента правильно с соблюдением технологии, основание получится надежным и строение прослужит долгие годы.

Глубина под строение из пеноблоков

Для сооружения фундамента для такой бани стоит подготовить все материалы. Следует отметить, что пеноблоки представляют собой очень легкий материал, поэтому мощный фундамент нет смысла делать. В таком случае, обычно, подготавливают ленточный вариант с песчаной подложкой, на который далее наносят гидроизолирующий материал, с помощью которого основание будет надежно защищено от влаги.

Для сооружения рекомендуется выкопать траншею, глубина которой не должна быть меньше 60 сантиметров.

Ширина может быть разной, но оптимальной считается ширина в 35-40 сантиметров. В этом случае лучше использовать арматуру с диаметром 12 мм.

Разметка и земляные работы

Как описано ранее, разметка проводится по составленной заранее схеме с учетами особенностей типа фундамента. Ход каната между колышек – разметка линий стен фундамента. После нанесения контуров необходимо разработать траншеи для прокладки фундамента. Глубина выработки зависит от свойств грунта и вида основания.

Стройка ленточного фундамента начинается с раскопки траншеи. После разметки и срезания верхнего слоя поверхность засыпают песчано-щебеночной подушкой. Перед засыпкой черновую поверхность необходимо утрамбовать при помощи вибрационных устройств. Для небольших зданий габаритами 4х6, 6х4, 5х5 метров не стоит проектировать глубокий фундамент. Достаточно будет подложки толщиной 300 миллиметров.

Толщина песочной засыпки варьируется от типа и свойств почвы. Если грунт водонасыщенный, то подложку следует увеличить до 40 сантиметров. Песчаный слой укладывается горизонтально, обильно смачивается водой и трамбуется. Большую подушку делят на слои толщиной 5-7 сантиметров и укладывают постепенно. После засыпки и уплотнения необходимо оставить покрытие на два или три дня до полного высыхания грунта.

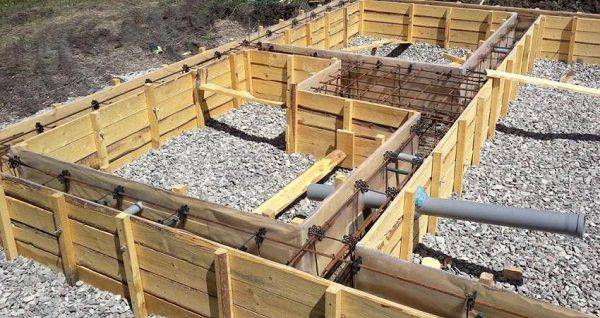

Далее делается опалубка высотой около 50 сантиметров. Опалубку можно сделать из любых досок или подобного материала. Конструкцию можно использовать многократно, если хорошо очистить и аккуратно хранить под слоем полиэтилена. Отвесны стенки опалубки подпирают кольями или специальными распорками.

Начиная с краев, необходимо сделать ровную горизонтальную поверхность. Стены намного проще устанавливать на ровное основание. Щитки скрепляют гвоздями, а стыки промазывают грунтом. За точностью работ можно следить при помощи лазерного уровня. После опалубки на дно укладывают первый слой стяжки и погружают в него арматурный каркас. Весь объем опалубки необходимо заполнить цементом, разравнивая поверхность.

Земляные работы по устройству свайного или столбчатого основания начинаются с бурения скважин. Как и в случае с ленточным фундаментом, для свай необходимо выложить щебеночную подложку. Подушка обычно не превышает 250 миллиметров. Далее выкладывают столбы из бута или кирпича. В некоторых случаях в выработанные отверстия погружают аппарат, заполняющий скважину бетоном. Так получаются бетонные сваи.

Глубина залегания зависит от типа фундамента

Столбчатый фундамент образован горизонтальными столбами, расположенными по контуру образования стен бани. Главным достоинством считается высокая износостойкость, пригодность для многих типов грунта и экономичность. Внимания заслуживает его универсальность. В зависимости от материала для стен бани, можно использовать бетонные, деревянные, кирпичные столбы. Стандартная длина столбов от 2 м. Он закладывается на 1-1.5 м. Существует мелкозаглубленный столбчатый фундамент, занимающий в высоту всего 50-70 см. Закладывается на 40-60 см.

Свайный фундамент готовится к постройке бурением скважин. Закладывается несколькими способами. Самый лёгкий — заливка бетонной смеси в предварительно вырытые скважины, с помощью ручного бура. Закладываются деревянные и стальные сваи. Главное достоинство свайного фундамента — залегание основы ниже уровня промерзания почвы. Команда работников сможет осуществить монтаж свай всего за 1-2 дня. Глубина залегания определяется для каждого строения, максимальная — более пяти метров.

Винтовой фундамент получил своё название благодаря технологии изготовления. Винтовые сваи напоминают форму шурупа, благодаря специальным лопастям легко ввинчиваются в землю. Постройка фундамента на винтовых сваях имеет много преимуществ. Для такого фундамента не нужно рыть траншею и даже выравнивать землю. Подходит для всех типов грунтов, исключая скалистый. Срок службы более 100 лет. К недостаткам относят средние несущие качества.

Сваи устанавливаются в определённом порядке. Расстояние между сваями не должно быть меньше 3 м. Сваи залегают в землю, по меньшей мере, на 1,5 м. Максимальная глубина свайного фундамента 2,4-2.6 м, так как самая большая длина сваи 3 м. Если требуемая глубина больше, чем обозначенная, сваи можно нарастить с помощью железобетона.

Плитный фундамент состоит из монолитной железобетонной плиты. Её минимальная толщина всего 15 см.

Мелкозаглублённый фундамент закладывают в землю на 30-40 см.

Плавающие фундаменты — разновидность плитного мелкозаглублённого фундамента. Отличается от других фундаментов наличием рёбер жесткости — плотному заложению арматуры по всему периметру плиты.

Особенность плавающей плиты — возможность передвижения. В отличие от других типов фундамента плавающая плита не конкурирует с напирающими силами грунта, а немного перемещается по мере их поднятия в холодный сезон, вследствии опускания с приходом весны.

Плавающий фундамент станет прекрасным выходом из сложной ситуации, связанной с особенностями грунта. При близком прохождении грунтовых вод и высоким уровнем промерзания почвы, плавающий фундамент строят на поверхности. Минимальное углубление фундамента составляет всего 40 см.

Баня из клееного бруса. Фото и статью об этом вы найдете здесь.

А тут статья про строительство гаража из профнастила.

Армирование основания

Монтаж армирующего каркаса очень важный момент. Арматура изготавливается из продольных и поперечных прутьев толщиной примерно в 10-12 мм. Прутья раскладываются с нахлестом в 25-30 см и перевязываются меж собой проволокой.

Количество продольных прутьев будет зависеть от ширины основы бани. Общая конструкция должна быть меньше опалубки и поверхности основания примерно на 5 см. В углах ее необходимо дополнительно усилить. Верх армированного каркаса можно укрепить скобами П-образной формы для большей прочности.Чтобы в процессе заливки бетона не произошло сдвига арматуры, между опалубкой и арматурой вставляются крепления из пластика. Готовая конструкция устанавливается на подпорки.

Другой вариант устройства арматуры состоит в том, что прутья вбиваются на дне траншей через равные промежутки, диаметр прута около 10 мм. С помощью проволоки к вертикальным штырям крепятся горизонтальные.

Первый нижний ряд выполняют на высоте 60-75 мм от дна траншеи. Расстояние между прутьями должно составлять около 50 см.

Верхний ряд прутьев скрывается бетонным раствором на 70 мм от верхней точки фундамента.

Прутья должны быть обработаны антикоррозийным покрытием, т.к. бетон даже после заливки всегда содержит в себе влагу. Сваривать между собой прутья не рекомендуется, по причине хрупкости таких соединений в бетоне.

Порядок строительства

После разметки поверхности роется траншея. Ее глубина определяется как точка промерзания грунта плюс 20 сантиметров, до плотного слоя. Ширина берется расчетная: стена плюс 10-15 сантиметров, как правило, до 35-45 см. В траншею засыпается послойно увлажненный, утрамбованный песок и щебень. Слои чередуются, высота каждого – 12-15 см. Заливают полученную подушку жидким раствором цемента, который пройдет сквозь все слои. Для поднятия фундамента выше уровня земли набивается опалубка, которая заполняется арматурой и заливается раствором. Полученная бетонная лента тщательно увлажняется в течение всего периода застывания (чтобы избежать трещин), после этого опалубка снимается. Для снижения угрозы размывания можно сразу сделать отмостку, ширина которой зависит от типа грунта. Данная технология применяется для возведения глубокозагубленного ленточного фундамента. Для устойчивого к вспучиванию грунта можно применять мелкозагубленную основу. Процесс его изготовления происходит аналогичным образом, меняется глубина залегания бетонной ленты – достаточно 50-70 см.

Внутренние работы

Перед тем, как приступать к внутренним работам, необходимо решить, как именно вы хотите, чтобы она выглядела. Кто-то выполняет ее в каком-то одном сдержанном стиле, а кто-то предпочитает более простое решение, пытаясь на этом немного сэкономить.

Набираем пол и потолок из доски, которая имеет ширину около сорока миллиметров. Следует учитывать и тот факт, что полы нужно делать независимо от стен строения.

Рекомендуемое к просмотру видео:

Выбирая печь, предпочтение отдавайте изделию, изготовленном из хромистой стали. Такие варианты считаются долговечными и быстро нагревают помещение. Недостатками является его быстрое остывание. Что же касается кирпичных стен, их придется дольше топить, но они дольше держат пар.

Как рассчитать глубину?

Расчёт глубины залегания подошвы ЛФ основывается на нескольких факторах:

  • состав грунтового основания;
  • расчётное сопротивление грунта;
  • нагрузка на фундамент;
  • уровень грунтовых вод и глубина промерзания почвы.

Состав грунтового основания

По своей несущей способности грунты подразделяются на три группы – это слабые, плотные и скалистые основания. К слабым относят торфянистые, болотистые и глинистые почвы.

На них ЛФ не возводят. К плотным основаниям относят связанные породы, обладающие высоким сопротивлением, не восприимчивые к пучению.

Расчётное сопротивление грунта

Этот параметр измеряется в кг/см2. Величину сопротивления грунта можно узнать в местном отделении архитектуры и землеустройства с привязкой строительного участка.

Если по каким-либо причинам нет возможности воспользоваться официальными данными сопротивления грунта, то этот показатель может определить местная геологоразведочная служба.

Нагрузка на основание

Это общий вес всех конструкций гаража (стен, плит перекрытий, металлических балок, кровли, автомобиля и снеговой нагрузки).

Уровень грунтовых вод и глубина промерзания почвы

Два параметра берут из вертикальной съёмки участка. Выкопировку которой, можно взять, как упоминалось выше, в том же местном отделении архитектуры. Уровень грунтовых вод и глубину промерзания почвы (в зимнее время) также определяют методом опытного бурения.

Степень заглубления основания в зависимости от типа грунта можно увидеть в таблице:

Подушка под фундамент

После окончания земляных работ необходимо создать насыпную подушку (подбетонку), выполняющую дренажную функцию. Подушка обычно состоит из двух материалов — речного песка и щебня. Сначала засыпается слой песка, толщина которого определяется гидрогеологическими условиями участка и глубиной траншеи (обычно 20-30 см).

Он тщательно трамбуется с проливкой водой. Поверх насыпается слой щебня такой же толщины и так же трамбуется как можно более тщательно.

Поверх щебня насыпается выравнивающий песчаный слой около 5 см, проливается водой и вновь уплотняется с максимальной тщательностью.

ОСТОРОЖНО!
Некачественное уплотнение слоя подбетонки грозит проседаниями слоя засыпки, провисанием и разрушением бетонной ленты.

Баня на винтовых сваях

По своей конструкции точно повторяет свайный фундамент с ростверком. Разница лишь в том, что в дно вырытой траншеи ввинчиваются винтовые сваи вместо заливки бетонных.

После того как сваи ввинчены, их концы обрезаются по верхней кромке опалубки. В траншее монтируется горизонтальная арматура, которая в обязательном порядке посредством электродуговой сварки или иными способами связывается с выступающими концами свай.

Есть вариант строительства некоторых типов зданий на винтовых сваях без бетонного ростверка – на каркасе из металлопроката (как правило, швеллер), сваренном прямо на концах свай. В этом случае по периметру здания к каркасу привязывается экран из различных материалов, который играет роль цоколя вместо фундамента или ростверка.

Как рассчитать, на сколько заглублять?

Необходимость предварительных расчетов глубины фундамента объясняется такими причинами:

  1. Чем ниже опущена железобетонная подушка, тем выше несущая способность твердого дна под ней.
  2. Для участков с большим содержанием глины траншеи прокладывают ниже линии промерзании или принимают меры, чтобы минимизировать фактор пучения.
  3. Грунт на территории стройки должен быть достаточно крепким, чтобы выдержать вес постройки.
  4. Физический и химический состав земли под подошвой дома не должен сильно меняться из-за температурных перепадов окружающей среды.

Для расчета подземной части ленты нужно знать:

  • глубину промерзания (Dfn);
  • поправочный коэффициент, который учитывает тепловой режим в доме (K).

Как было оговорено выше, степень промерзания определяется климатическими условиями в регионе. Значение этого показателя можно взять в справочной литературе.

Глубина промерзания для некоторых российских регионов приведена в таблице (учтены преобладающие типы почвы):

ГородЛиния промерзания, мГородЛиния промерзания, м
Архангельск1,75Москва1,30
Владивосток1,80Нижний Новгород1,55
Екатеринбург1,90Орел1,30
Казань1,75Рязань1,30
Красноярск2,00Санкт-Петербург1,20
Курск1,30Челябинск2,15

Коэффициент K – справочное значение, которое отражает среднесуточную температуру в комнате, сопряженной с фундаментом. Для наглядности ниже приведена таблица, из которой можно брать коэффициент для расчетов:

Температура в здании, оСПоправочный коэффициент K
пол по грунтупол на лагахутепленное цокольное перекрытиеподвал
0,901,001,000,80
50,800,901,000,70
100,700,800,900,60
150,600,700,800,50
20 и выше0,500,600,700,4

Итак, на какую глубину копать? Используя имеющие данные можно рассчитать глубину закладки подошвы (Df) по формуле: Df = (Dfn * K).

В качестве наглядно примера можно выбрать дом с неотапливаемым подвалом в Екатеринбурге, где температура в самом подвале держится в течение дня на уровне 10 оС. Подставляя табличные данные в формулу, без труда можно получить расчетную глубину фундамента: Df = (1,9 * 0,6) = 1,14 м.

Допустим, что на выбранном участке грунтовые воды проходят выше линии промерзания. Тогда к полученному значению нужно прибавить 15 – 20 см для стойкости основания. На какую глубину делать закладку основания?Из расчета видно, что железобетонную ленту нужно заложить на глубину не менее 1,29 м.

Размер строения и толщина монолитной конструкции

Монолитный фундамент – наиболее дорогостоящий тип фундамента, что объясняет желание застройщиков определить минимально допустимую толщину плиты, которая бы выдерживала проектные нагрузки с запасом.


Факторы, влияющие на показатель:

  • высота арматурного каркаса;
  • толщина бетонного слоя над сеткой и под ней;
  • толщина арматуры.

Для бань из легкого материала – каркасно-щитовых или деревянных достаточно сложить эти три значения, чтобы узнать толщину монолита. Оптимальным размером плиты считается 0,2–0,3 м.

При этом нужно учитывать высоту подушки из нерудных материалов, которая в большинстве случаев будет равна 0,5 м: 0,3 м песка и 0, 2 м щебня. В регионах с резкими температурными перепадами эксперты советуют под плиту класть слой утеплителя высотой 0,1 м.

Если ведется крупномасштабное строительство, например, бани площадью 6 х 6 м, то во внимание также нужно брать вес постройки, поскольку возможен риск проседания плитного фундамента и особенно на нестабильных почвах. В этом случае толщину плиты увеличивают до 35–40 см

В целях экономической целесообразности монолит можно заменить на фундамент с использованием готовых ж/б плит заводского типа или построить фундамент с ребрами жесткости.

Размер строения

Ленточный фундамент представляет собой замкнутую по периметру опорную конструкцию под зданием. Планируя строительство банного сооружения на приусадебном участке, первоначально определяют размеры бани в плане и вид основания.

Сооружение для гигиенических водных процедур должно располагать оптимальным набором помещений – это:

  • парная,
  • душевая,
  • туалет,
  • тамбур,
  • комната отдыха,
  • небольшая терраса.

Всё это можно разместить на плане бани размером 6 х 6 м. На нижнем рисунке видно расположение комнат:

Конфигурация опорной ленты замкнутого периметра зависит от величины сооружения. Распространённые размеры строения — баня в плане 6 х 6 м с осями 5,4 х 5,4 м, проходящими посередине ширины фундамента.

Размеры фундамента являются основополагающим фактором, влияющим на полную сметную стоимость возведения бани. Это определяет расход материалов, величину объёмов работ надземного строительства.

Глубина под строение из пеноблоков

Для сооружения фундамента для такой бани стоит подготовить все материалы. Следует отметить, что пеноблоки представляют собой очень легкий материал, поэтому мощный фундамент нет смысла делать. В таком случае, обычно, подготавливают ленточный вариант с песчаной подложкой, на который далее наносят гидроизолирующий материал, с помощью которого основание будет надежно защищено от влаги.


Для сооружения рекомендуется выкопать траншею, глубина которой не должна быть меньше 60 сантиметров.

Ширина может быть разной, но оптимальной считается ширина в 35-40 сантиметров. В этом случае лучше использовать арматуру с диаметром 12 мм.

Общая схема монтажа

Использование древесины — традиционный способ строительства русской бани (6х6 ил 6х4). Брус позволяет получить прочные и теплые стены, не имеющие большого веса и не создающие чрезмерных нагрузок на основание.

Это позволяет использовать мелкозаглубленный вариант ленточного фундамента, требующий меньших объемов земляных работ и не нуждающийся в большом количестве строительного материала.

Единственным внешним условием выбора остается гидрогеологическая обстановка на участке, состав грунта и прочие условия.

Конфигурация ленты в плане повторяет очертания несущих стен бани, а также — внутренних стен, усиливающих конструкцию и принимающих на себя большую часть нагрузок.

Фундамент для печи строится отдельно и механически не связан с общим основанием.

Для создания основания понадобится выполнить ряд работ:

  • Подготовка участка. Снимается верхний плодородный слой почвы, производится планирование площадки.
  • Разметка с помощью колышков.
  • Рытье траншеи.
  • Подготовительные работы перед монтажом ленты (т.н. подбетонка).
  • Установка опалубки.
  • Создание арматурного каркаса.
  • Заливка ленты.
  • Выдержка, съем опалубки.

ВАЖНО!
Все работы производятся в указанной последовательности и требуют тщательности и соблюдения технологических требований. Любое отступление или допущенная небрежность приводят к снижению несущей способности ленты, чреватое разрушением постройки.

Разметка

Этапы:

  1. Подготовить 8 деревянных кольев с веревками.
  2. Отметить внешнюю границу одной из стенок будущего фундамента.
  3. Вбить два колышка по углам, натянуть между ними нить.
  4. Высчитать прямого угла, чтобы понять, где будет следующий угол. Проще сделать это по теореме Пифагора для расчета прямого угла.
  5. После высчитывания третьего угла отмерить диагональ между ним и другим существующим углом.
  6. Взять такую же диагональ от известного угла к неизвестному.
  7. Проверить ровность сторон, проверить диагонали.

Последний этап — отметка внутренних границ ленточных траншей. Оптимальная ширина — 40–50 см.

Основные ошибки и советы

Промахи, которые допускают в проектировании и при возведении ленточных фундаментов можно представить следующим списком:

Не принимают во внимание слабое расчётное сопротивление грунтового основания, в результате чего, гараж неравномерно проседает. Это приводит к разрушению несущих конструкций строения.
Плохо сделанная гидроизоляция, разрушает бетонное основание гаражного бокса

Необходимо удалить грунт по сторонам ленты и нанести новое качественное покрытие.
Возведение ленты на пучинистой почве. Если слой не большой толщины, то его следует удалить.
Неправильно рассчитанная глубина заложения подошвы фундамента. Гараж или просядет или может быть, вытолкнут из грунта. Исправить ошибку можно только возведением нового основания.
