Пилорама фото – ленточная: Конструкция – Разновидности и Характеристика

Сравнение самодельного и покупного вариантов

Какие же ленточные пилорамы лучше: самодельные или заводские? Всё зависит от ваших целей. Если объёмы ваших работ невелики, то более рационально один раз «засучить рукава» и собрать станок самостоятельно.

Но, вот если досок и бруса нужно много или вы вовсе решили заниматься их производством профессионально, тогда следует уже направиться в магазин.

Для того чтобы моя рекомендация не была голословной я приведу вам минусы обоих вариантов.

Минусы собственноручной сборки

• Сложность выполнения регулировки, которую к тому же придётся осуществлять регулярно. Без заводского оборудования тяжело изготовить такие системы крепления, которые не будут разбалтываться в процессе эксплуатации станка;
• Значительная ширина пропила, которая приводит к большому количеству отходов. На роспуске одного бревна вы этого и не заметите, но вот на нескольких десятках потери будут ощутимы;
• Относительно невысокая производительность. Темпа промышленной модели «самоделка» попросту не выдержит.

Минус заводского оборудования

Тут он один, и о нём вы прекрасно могли уже догадаться из вышеописанных моделей. Это высокая цена. Оправдает она себя только лишь при выполнении больших объёмов работ.

Заводская модель должна работать и работать, чтобы окупить потраченные на неё деньги

Особенности конструкции

Можно считать, что шинная пилорама приобрела окончательный вид и готова к пилению древесины. Не спешите и не надейтесь выполнить все идеально быстро и точно. Пилорама должна пройти еще испытания, а оператор должен научиться на ней работать. На этом пути вас могут подстерегать определенные негативные моменты:

Схема подключения электромотора пилорамы.

1. Шинная пилорама в верхней части тяжелее. Центр тяжести, находящийся на большой высоте, вызывает сильные отклонения в направлении шины. Пиломатериал будет иметь ощутимую «волнистость». Вибрация ощущается оператором очень сильно. Выхода два: либо расположить двигатель от пилорамы ниже, либо увеличить вес нижней части.
2. Пилорама двигается по направляющим только при большом усилии со стороны оператора. Если колеса пилорамы не имеют избыточного трения с направляющими, то причина неудобства заключается опять же в расположении центра тяжести. Конструкция нуждается в противовесе двигателю.
3. При пилении происходит остановка цепи. Частое явление при неправильной регулировке сцепления. Вам достаточно просто подтянуть ролики сцепления или укоротить тросик.

Это вызывало ряд серьезных неудобств. Подача дерева и работа с акселератором бензопилы была возможна только при участии двух человек. Описанная выше конструкция пилорамы позволяет успешно работать на ней и одному человеку. Двигая режущую часть пилорамы, оператор видит все моменты пиления и может самостоятельно регулировать скорость подачи шины на ствол дерева. Обычно на один пропил бревна в 4 метра затрачивается около 5 минут. Бензопила сделает эту работу несколько быстрее, но качество среза не будет таким же ровным, как при использовании шинной пилорамы.

Читать также: Предусилитель для электретного микрофона

Пилорама из бензопилы может иметь стационарное расположение шины. Подается в этом случае само бревно. Не обязательно, чтобы при этом присутствовало несколько человек. Обеспечивается подача за счет использования цепей от сельскохозяйственной техники. Такая цепь фиксируется к подвижной тележке, на которой располагается бревно. Цепь закрепляется на звездочках, одна из которых должна быть расположена рядом с оператором и иметь ручку для вращения. Такие самоделки работают ничуть не хуже остальных. Недостаток только в том, что такие шинные пилорамы требуют от человека дополнительной нагрузки на руки и определенных навыков пиления.

Особенности конструкции агрегата

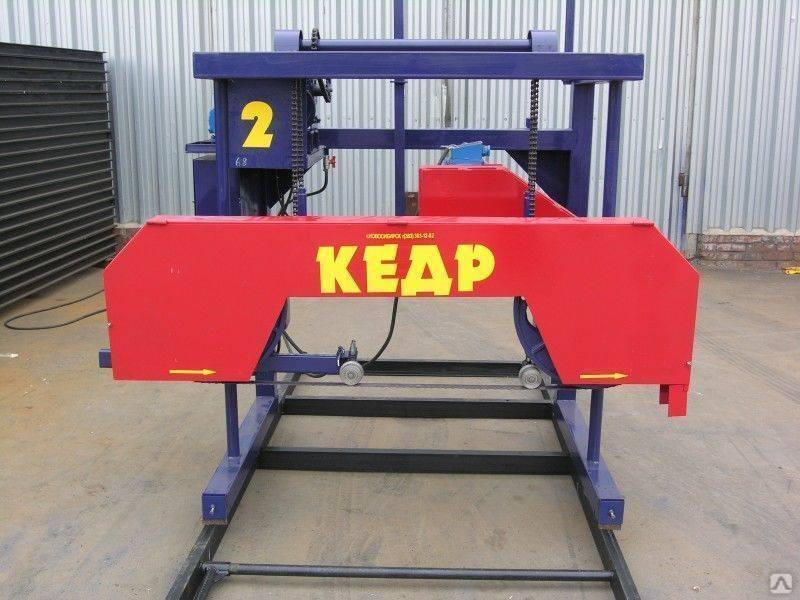

Конструкцию ленточной пилорамы необходимо знать, если вы собрались ее собирать самостоятельно. Ее схема организована по блочному принципу, что допускает разную компоновку. При этом она может быть проще, а может быть и сложнее. Сложная конструкция включает в себя автоматическую подачу пилку, приспособлением для определения толщины резки, нагрузки тока, а также элементами для подачи пиловочниками и другими.

Узлы ленточной пилорамы такие:

• рамы с направляющими для перемещения распилочных лент;
• винтовой прибор для подъема распилочной ленты;
• устройство для натяжки лент;
• колеса;
• оградительный кожух для колес;
• держатель для ленты;
• клиноременная передача;
• электродвигатель;
• рельсы для перемещения прибора;
• зажимы для бревен;
• упор и бачок с водой для смачивания.

Рама пилорамы состоит из нескольких сварных подошв, где находятся ролики. Станина в виде буквы «П» состоит из размещенных параллельно и скрепленных друг с другом швеллеров. Ведущий шкив крепят на торце рамы, а ведомый подвижный — напротив, соответственно.

Посреди рамы на кронштейнах находятся направляющие разборного типа. Они включают в себя несколько секций и удобны в транспортировке. Внизу содержатся опорные ролики, куда ввинчивают анкерные болты, а вверху размещены опоры бревен. Направляющие крепятся с помощью балки швеллера, где находится сцепное устройство. Также оно помогает перемещать прибор для пиления. Бревно на рельсах крепится посредством винтовых зажимов и упоров.

Механизм пилорамы и рельсов позволяет регулировать бревна по ширине взаимно размещенных направляющих, даже если рама повредится. Направляющие подвешивают так, чтобы они друг от друга не зависели, поэтому если упадет большое бревно, станина останется целой. А чтобы сделать рельсы длиннее, нужно присоединить к ним секцию.

Для резки и обработки дерева используется пила шириной 60 мм или меньше. А пила ленточной пилорамы натягивается посредством пружинно-винтового механизма. В передней балке и на ползунки ведомого шкива есть замки, которые помогают установить и снять ленту для пиления.

Возможности деревообрабатывающего станка

Пилорама дисковая – деревообрабатывающий станок, служит для продольного распила. Цель и параметры оборудования делают возможным изменять форму бревен. Но особенности данной пилы не позволят провести отделку по поверхности – исключительно разделение изначальной заготовки на различные части.

Покупать станок следует тем, кто всерьез начинает или планирует начинать свое дело по переработке бревен. Как показывает статистика, в нынешнее время эта работа очень востребована.

Параметры

Надо обратить особое внимание, конкретно, на технические параметры оборудования, так как от них зависит потенциал использования этого набора для обработки дерева. Несколько деталей, которые нужно запомнить:

1. Длина подаваемых заготовок зависит от размеров конкретно взятого станка, надо помнить, что никогда нельзя держать основную часть бревна в на весу без дополнительной поддержки, ведь подаваться оно станет некорректно.
2. Посадочный диаметр диска обычно одинаковый, однако есть шанс встретить отклонения.
3. Пилорама имеет ограничения по диаметру дерева.
4. Сколько оборотов делает электродвигатель. В более современных моделях можно менять количество оборотов.

Управление пилорамой

Некоторые модели не нуждаются в прочном фундаменте, могут быть поставлены, как на улице, так и в здании. Весь процесс работы происходит вручную. Для станка нет преград в виде разных климатических условий. Принцип работы заключается в следующем: 2 вертящихся диска, должны опуститься на необходимую величину и двигаться вдоль дерева, как бы, вырезая пиломатериал нужной формы. Перемещение каретки осуществляется посредством электрического привода, а также возможна ручная настройка. В набор пильного диска входит дисковая пилорама, но дополнительно имеется возможность приобрести электромеханическую подачу и электронную линейку. Чтобы понять как правильно пилить на пилораме ниже представлена работа на пилораме видео.

Форма и кол-во зубьев

Продольное лесопиление использует круглые пилы, которые имеют не такое уж и большое количество зубьев. Объяснить это можно огромной загрузкой зубьев пилы плюс для отсеивания опилок нужны небольшие впадины.

Когда у пилы много зубьев, то с одной и той же энергией движка, она будет работать быстрее, чем вторая с меньшим количеством зубьев, но зуб прочнее во втором случае, это значит, что для точки лезвия понадобиться меньше времени.

Помощь при заточке

Дабы заточить диск правильно, лучше купить станок для точки, так как самовольность повредит оборудованию, устройство будет вести себя неправильно, несомненно, это приведет к снижению эффективности работы.

Какую дисковую пилораму выбрать?

Ответа на этот вопрос здесь не будет, так как каждый должен выбрать сам, но приведем несколько моделей, которые заслуживают внимания:

«ПДУ две тысячи буран» углоповоротная пила, которая работает исключительно на бензине с максимальной мощностью в 25 кВт. Она нужна для распиловки дерева на несколько видов материалов – брус, доску и т.д.

Особенности дисковой пилорамы следующие:

• Благодаря движку на бензине можно работать в местах, где нет электричества.
• Маленькие траты.
• Легко добиться прекрасной геометрии благодаря тому, что дерево совершенно не кантуется.
• Прибор легок в ремонтировании для обычного человека, так как узлы и детали сами по себе просты.
• Используются подшипники, ремни и другие детали российского производства.
• Распил производится в обе стороны.

Пилорама «ПДПУ 600» характеристики:

• диаметр обрабатываемого бревна может доходить до 800 мм;
• длина станка равна 1800 мм;
• ширина 1700 мм;
• высота 1750;
• станок в сборе достигает массы 1100 кг;
• мощность двигателя 15 кВт.

Изготовление самодельной бензопилорамы

Основные элементы конструкции, необходимые для сборки, — бензопила, пара швеллеров, металлические уголки и рельсы.

Вначале собирается каркас, в котором сверлятся отверстия для установки стяжек из металлических труб. Во время сборочных работ нужно в обязательном порядке следить за точностью размеров и соблюдением прямых углов. Чтобы усилить каркас, рекомендуется приварить несколько ребер жесткости.

На следующем этапе собирается подвижная тележка. Основой ее служит стальная плита, к которой снизу приваривают уголки и монтируют ролики. В верхней части устанавливаются крепежи для бензоинструмента.

На последнем этапе на каркас устанавливается конструкция с креплениями для бревен.

Виды ленточных полотен

Необходим грамотный подход к выбору оборудования для распилочных работ. Чтобы при эксплуатации не возникало проблем, надо правильно учитывать технические характеристики, допустимую область применения, возможности инструмента. Не последнюю роль играют параметры зубцов, размер полотна и качество заточки режущей кромки.

Разнообразие пил может смутить даже опытного мастера. В зависимости от того, что они обрабатывают, их принято разделять на типы. Это может быть:

1. Обработка дерева.
2. Резка камня.
3. Работы по металлу.
4. Распилка синтетического материала.

При работе с металлом или камнем нужно использовать инструмент, в котором присутствуют сверхпрочные сплавы. Иначе возможны случаи поломки, брак при обработке деталей или разрыв режущего полотна. Прежде чем самостоятельно собирать или приобретать подобное оборудование, нужно определиться с основными рабочими задачами и оценить объем предстоящих работ.

Если необходимо выполнить значительный объем работ различной направленности, связанный с использованием дерева, досок, тогда придется применить распиливание. Для этого понадобятся как бревна, так и инструмент для обработки — пилорама.

Пилорама из бензопилы своими руками: видео

чертеж или схема

Чертежи в готовом виде можно найти на сайтах компаний, которые производят деревообрабатывающие конструкции. Однако изображения схем в любом случае будут лишь примерными, поскольку в основном на них изображены устройства с высокой мощности, которые не будут разумным решением для бытовых нужд из-за своей высокой себестоимости и высокого расхода топлива.

Также схему для изготовления пилорамы можно сделать самостоятельно, вооружившись, например, обучающим видео. Самое главное – это разместить основание, станину и полозья. Также нужно будет установить между полозьями рельсов зажимной корпус. И не забудьте заблаговременно продумать габариты своей пилорамы.

Ход работы по изготовлению пилорамы своими руками

• старый сарай;
• ангар;
• гараж;
• навес.

При этом следите, чтобы станок был безопасным и устойчивым. При работе в закрытом помещении следует обеспечить вытяжку. Крайне нежелательно ставить пилораму в помещениях с повышенной влажностью.

После того как вы определились с будущим местом установки вашей пилорамы, можно приступать к изготовлению ее основания. Его следует прочно закрепить, чтобы не допустить в будущем корпусных смещений или вибрации.

Готовые элементы основания конструкции нужно монтировать строго параллельно земле, поэтому рекомендует использовать строительный уровень для этой цели. Крепления должны быть максимально прочными, в качестве материалов для крепления можно применять:

Когда вы закончили установку основания, нужно уложить рельсовый путь. При этом основание конструкции обязательно должно быть сделано их металла. В зависимости от веса пилорамы и условий ее использования основанием могут выступать следующие изделия:

• металлический уголок;
• профильная металлическая труба;
• швеллер.

Затем нужно заняться установкой крепежа. Крепеж в данном случае – это длинная рама, закрепленная с помощью разных зажимов с обеих сторон. Устанавливать ее следует так, чтобы древесина, уложенная поверх крепежа, легла ровно. Крепления ни в коем случае не должны быть круговыми, иначе цепи и шины не будут корректно работать.

Переходим к подвижной части пилорамы. Она тоже имеет вид работы, которые будет двигаться вдоль рельсов. Этот элемент конструкции устанавливается на специальные ролики, которые закрепляются на раме максимально плотно.

Также подвижная часть должна содержать зажимы для поддержки плиты. При этом они должны гарантировать резку материала как горизонтально, так и вертикально. Крепления для этой части могут быть разными, чаще всего применяют коробки на основе листовой стали или же хомуты. Однако специалисты рекомендуют для крепления применять обхваты на основе пластин из металла.

Самостоятельное соединение деталей

После тщательного подготовительного процесса приступают к сборке устройства

При этом важно не торопиться и хорошо проверять качество соединений деталей

Начинается сборка самодельной ленточной пилорами с изготовления стола с тумбой. На этом столе и будет расположен механизм. Для его сборки понадобятся деревянные бруски, мебельный щит. Заранее просчитывается удобная высота стола, диаметр шкивов. Стол должен быть удобным и вмещать в себя шкивы и двигатель.

На столе должны помещаться необходимые инструменты и быть место для собирания стружки. Желательно сразу продумать поддон для отходов. Чистка пилы будет проще и удобнее.

Если готовых нет, то нужно изготовить самодельные шкивы. Их можно вырезать из фанеры. Затем заготовки шлифуются, покрываются эпоксидной смолой. По центру шкива высверливается отверстие для роликовых подшипников. Сам подшипник для устойчивости закрепляют в муфте из текстолита. После этого колеса оклеиваются ленточной резиной. Диаметр шкивов допускается произвольный. Тем не менее чем больше диаметр шкива, тем дольше срок службы пилы.

Полотно зависит от размера шкива. Очень хорошим соотношением считается 1/1000 полотна пилы к диаметру шкива. Другими словами, если имеется шкив с диаметром в сорок сантиметров, то подойдет четырехмиллиметровая лента. Когда устанавливается шкив, необходимо проследить, чтобы вал подшипника был перпендикулярным. Даже при небольшом отклонении будет наблюдаться биение колеса, в результате чего лента будет соскакивать.

Следующий этап — это сборка опорной рамы. На ней будет крепиться все устройство. Рама делается из углового швеллера и может иметь С-образную форму. Эта форма замечательно удерживает ленту. На швеллер надевается металлическая ось. Рама или станина — это самая важная часть конструкции.

На оси при помощи втулок насаживаются шкивы. После чего, добиваются их баланса. Против вибрации ленты используют демпфер. Присоединяют к двигателю подвижные детали. Надо иметь в виду, что средняя скорость вращения ленточной пилы составляет от 700 до 900 оборотов в минуту. Этот параметр необходимо учитывать, когда рассчитывается диаметр приводных шкивов.

На двигатель лучше всего одеть защитный кожух. Он защитит приводной механизм от попадания мелкой пыли и стружек.

Для удобства подачи обрабатываемого материала крепят металлические уголки. Они создают направляющий механизм.

Деревянные части надо астроганить, покрасить или покрыть лаком. С одной стороны, это эстетично и удлиняет срок службы изделия, а с другой — защищает руки работающего от заноз из необработанного дерева. Перед покраской древесина зачищается мелкой шкуркой и обрабатывается жидкостями, предотвращающими гниение дерева.

Настройка, проверка и заточка

Перед началом работы обязательно надо проверить и настроить аппарат. Необходимо убедиться, что лента образует прямой угол. Малейшее отклонение может привести к поломке машины и даже нанести травму. С помощью ведомого шкива натягивают ленту. Добиваются максимального натяжения резательной ленты.

Заточка ленточных полотен несложна и доступна. Технология проверена многими мастерами. Необходим специальный станок и немного терпения. Сначала производят первоначальную заточку, то есть восстанавливают симметрию, выравнивают зубья пилы, удаляют небольшие трещины на кромках. Затем очищают пилу от пыли и металлических опилок и производят разводку, восстанавливая задний и передний углы.

Завершающим действием является финальная заточка. Именно она придает зубьям необходимую остроту и устраняет различные искажения.

Конструкция и принципы работы

Главное достоинство пилорамы состоит в том, что она осуществляет распил бревна вдоль. Вручную такое сделать невероятно сложно.

Чтобы понять принцип действия станка, нужно познакомиться с его устройством. Конструкция состоит из нескольких частей:

• пилы;
• привода (чаще электрический, иногда бензиновый двигатель);
• каретки пилы;
• направляющих;
• рамы.

В основании станка над роликами располагаются направляющие, на которых сверху прикреплены стойки опоры. Движение рамы по балкам происходит при помощи цепного механизма.

Инструментом для распила служит ленточная пила шириной, примерно, 6 см. Натяжение ее происходит с помощью гидравлики. Лента держится за счет специальных замков, прикрепленных к основанию главного колеса.

Существует несколько видов пилорам. Самые распространенные — ленточная, дисковая и цепная. Практически любую из них можно сделать самостоятельно, если взять за основу грамотный чертеж самодельной пилорамы и внимательно смотреть видео с пошаговыми инструкциями. Также популярны механизмы, сконструированные с помощью бензопилы.

Обратите внимание!

• Индукционный нагреватель своими руками ️ — обзоры лучших вариантов изготовления. Разновидности конструкций самодельного прибора + пошаговый мастер-класс (160 фото)

• Пушка гаусса своими руками: ТОП-130 фото лучших способов создания своими руками. Особенности конструкции + мастер-класс для начинающих

• Струбцины своими руками — поэтапный мастер-класс для начинающих. Схемы изготовления разных конструкций + 170 фото

Ленточная пилорама своими руками

Масштабные работы с использованием деревянного бруса или доски, например, работа плотника или самостоятельное строительство дома, связаны с необходимость регулярного распила необработанных бревен. Разумеется, можно закупать готовые пиломатериалы или приобрести пилораму промышленного изготовления, но это дорого. Данная статья рассказывает (на основе реального опыта), как была изготовлена ленточная пилорама своими руками при относительно небольших расходах.

Это вполне реально сделать и вы получите надежную конструкцию, позволяющую распиливать ствол дерева на отдельные доски трехметровой и более длины. Вам понадобятся некоторые материалы (сортовой прокат и детали старых машин), а также провести слесарные, сварочные и токарные работы. Все было спланированы так, чтобы свести к минимуму необходимость в токарных работах.

Для сборки станка были взяты старые шкивы, примерно 30 см диаметром, демонтированные с комбайна «Нива». Направляющие пилорамы были изготовлены из труб двух видов: диаметром полдюйма и второй, чуть большего диаметра, такого, чтобы легко надевались на полудюймовую трубу с миллиметровым зазором.

На первом этапе нужно изготовить «рельсы». Для этого использовался стальной уголок на 5 см. Установлен он стороной вверх, что требует очень высокой точности регулировки колесиков (плохо установленные колеса быстро износятся об уголок). Иногда, для решения этой проблемы, уголок укладывают ребром вверх.

«Шпалами» этой конструкции стала профильная труба размером 25х25 мм.

Между этими профильными трубками, приварена полудюймовая труба, а не ней уже закреплены когти — крепеж для бревна. Данные когти свободно наклоняются и перемещаются, а когда нужно зафиксировать бревно, то по зажимам производится несколько ударов молотком, в результате этого происходит самозаклинивание фиксирующего механизма.

Когда делалась ленточная пилорама своими руками, то трубки профильные («шпалы») были изготовлены так, что выступают за рельсы. На выступающих частях стоят болты (M14 x 100 мм) для регулировки. Кроме этого, на профильных трубах сделаны «мостики» — перемычки, на которые кладут бревно перед обработкой. На случай заготовок маленькой длины, последние две перемычки установлены на расстоянии полуметра друг за другом.

Шкивы были подточены так, что надетый ремень на несколько сантиметров выступал. Для корпусов шкивов использовались ступицы от автомобиля «Москвич», приваренные к трубками.

Все это вместе перемещается по направляющим — расположенным горизонтально полудюймовым трубам, а при необходимости, с помощью болтов, данный узел фиксируется.

При выставлении шкивов, вы можете столкнуться с неожиданными проблемами, из-за которых их придется отрезать и снова приварить. Это связанно с тем, что на практике, установка шкивов «по науке», параллельно, приводит к слету ленты в процессе работы. Так что, лучше их установить с легким наклоном, до 4 градусов, тогда лента в движении будет «сама натягиваться» на ролики.

Ведомым шкивом является правый, он натягивается, автоматически, пружиной. В данном случае была использована пружина, демонтированная с мотоцикла «КаСика». А ведущий, левый шкив фиксируется жестко, но его можно сместить, если поменяется размер ленточной пилы.

Этот узел состоит из трех подшипников на одной оси: двух — марки 202 и третьего, стоящего сзади, на 2-4 миллиметров больше. Вал с роликами выточен с учетом того, чтобы при изменении ширины пилы, установить шайбы между подшипниками.

Вал входит в две трубки: полудюймовая и вторая, в которую полудюймовка вставлена. В полудюймовой трубе вал находится со смещением оси, фактически, приварен к нижней стенке. Весь данный узел из вала и трубок прикреплен к направляющим таким образом, чтобы роликовый узел можно было регулировать по высоте, смещать в сторону, при различном диаметре бревен, и надежно фиксировать после регулировки. Со стороны ведомого шкива на ролик установлена капельница, подающая смазывающе-охлаждающую жидкость (СОЖ).

Сама рама, высотой полтора метра, сделана из швеллера номер 100, а для дополнительной жесткости, конструкция укреплена косынками. Блок для резки может двигаться по швеллерам посредством шпилек-винтов. А жесткую фиксацию режущего узла в пилораме обеспечивают болты с контргайкой.

Итак, как видите, такое оборудование, как ленточная пилорама своими руками может быть изготовлена даже в условиях небольшой домашней мастерской или гаража. Таким образом, плотник или дачник получит возможность прямо у себя на участке распускать на доски большие заготовки для своих нужд или даже немного зарабатывать — брать заказы на распил бревен.

Еще несколько вариантов рабочих узлов ленточной пилорамы:

Как сделать пилораму из бензопилы: пошаговая инструкция с чертежами

Чтобы изготовить самодельную пилораму в домашних условиях, потребуется подготовить материалы:

• инструмент, оборудованный бензиновым или электрическим мотором;
• направляющие швеллеры с высотой полки до 150 мм (длина зависит от размеров будущей установки);
• специальный механизм для передвижения инструмента или заготовки;
• стальной уголок, применяемый для усиления конструкции и изготовления фиксаторов заготовки;
• чертежи и схемы конструкции;
• сварочный аппарат;
• набор инструмента для соединения компонентов.

Последовательность шагов при изготовлении самодельной пилорамы шинного типа:

1. Разметить швеллеры или иной металлический профиль для изготовления основания. Детали пилорамы свариваются между собой дуговой сваркой, для повышения жесткости и размещения фиксаторов бревна применяются дополнительные поперечные связи.
2. Изготовить вертикальную раму, которая перемещается по основанию на роликах или шариковых подшипниках. К основному профилю устанавливаются дополнительные раскосы, повышающие жесткость конструкции. Опоры оснащены регулировочными болтами, позволяющими выбрать зазоры между внешней частью ролика и направляющей. Ширина рамы соответствует длине шины, установленной на пиле.
3. Смонтировать на вертикальной раме механизм для регулировки положения пилы. В изделии нужно использовать специальный винтовой зажим, способный удержать пилу во время работы. Конструкция струбцины должна противостоять вибрациям и возможным ударным нагрузкам.
4. Установить узлы, отрегулировать взаимное положение элементов и провести пробную распиловку. В процессе эксплуатации возможны поломки, которые потребуют доработки конструкции и введения дополнительных деталей, фиксаторов или регуляторов.

Описанный алгоритм изготовления пилорамы из бензопилы своими руками не является единственным вариантом конструкции. В свободном доступе имеются чертежи установок, созданных разными авторами, которые отличаются конфигурацией узлов или способами регулировки положения. Конструкторы снимают свои изделия на видео, которое можно посмотреть на специализированных сайтах.

Например, упрощенная самодельная пилорама из бензопилы состоит из отрезка швеллера, на котором установлена переходная плита с закрепленным инструментом. Установка монтируется на деревянный брус (он же является и заготовкой), уложенный на опоры. После каждого запила инструмент перемещается на расстояние, равное толщине изготовляемой доски. Недостатком конструкции пилорамы является неустойчивость, при опрокидывании установки существует риск травмирования оператора.

Дисковые установки собираются на базе электрического двигателя, допускается применение бензинового агрегата для вращения диска. Мотор крепится на раме через штатные точки крепления, в основании оборудования находится прямоугольный или квадратный узел, изготовленный из швеллера. В конструкции предусматривается стальной защитный кожух, закрывающий верхнюю часть диска. Рекомендуется установить малогабаритный переключатель, не позволяющий включить двигатель с открытым щитком (только для модификации с электрическим двигателем).

Для бытовых пилорамных установок рекомендуется использовать стальные дисковые пилы диаметром 500-600 мм. Рабочий элемент монтируется на выходной валик ротора двигателя, допускается использование повышающего редуктора с ременным приводом. Регулировка натяжения производится смещением корпуса мотора на основании. При изготовлении элементов конструкции рекомендуется располагать рабочую кромку диска на минимальном расстоянии от основания. Встречаются конструкции со специальным пазом в основании, предназначенным для вращающегося диска.

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Выбор места

Если вы располагаете специальной мастерской или помещением, где проводятся все обработочные мероприятия, желательно обеспечить не меньше 18 квадратных метров рабочей площади. На такой территории можно будет распускать даже самые крупногабаритные бревна.

В частных мастерских часто выделяют под монтаж пилорамы пустующее строение, или хотя бы один его отсек. Иногда деревообрабатывающие мероприятия проводятся под открытым небом, однако вряд ли вы живете с такими соседями, которые будут нормально реагировать на множество летящих с ветром опилок и мелкой стружки. Да и не каждый будет рад видеть, как территория возле его дома быстро засоряется различным мусором.

Чтобы не стать жертвой подобной неприятности, достаточно ответственно отнестись к возведению ограждения сплошного типа. Возможно, вам подойдёт вариант из листов поликарбоната или прочной многослойной фанеры.

К тому же вам необходимо заранее подготовить место для складирования готового пиломатериала. В результате следует подобрать подходящий участок земли для хранения конечной продукции.

Эти вопросы следует решить ещё до начала проектирования конструкции.
