Круглая печь голландка своими руками

Разновидности голландских печек

Классическая конструкция

На основе простенькой голландки умельцы способны создать настоящие произведения искусства. Внешняя поверхность может быть отделана изразцами, натуральным камнем и иными материалами. Чтоб сэкономить пространство, большинство печек сооружают угловыми. Вариантом квадратного устройства является круглая печь-голландка. Их чаще исполняют в футлярах – металлических кожухах. Можно купить и готовые агрегаты, например, Weber GBS.

Изначально печь представляла собой только обогревательный прибор. С течением времени конструкция совершенствовалась, стали появляться варианты с камином, плиткой, духовым шкафом и даже с лежанкой. Последнюю модель обычно устанавливают между кухней и жилой комнатой, что позволяет теплу после обогрева кухни переместиться в жилую часть, где владелец может отдохнуть.

Классическая голландка

Устройство такого типа – прекрасный выбор для дачи. Быстро прогревает помещение, медленно остывает, простое в укладке, экономичное в материалах. Для работы печи требуется заготавливать дрова либо уголь. Как правило, подобные агрегаты шестиканальные. Укладка выполняется на фундаментное основание по простой схеме.

Печь-камин

Голландка с камином

Чтобы обогреть дом и создать уют, голландскую отопительную печку превращают в камин. Кладка отличается от классической тем, что вместо чугунной дверки на камере сгорания устанавливают жаропрочную стеклянную створку необходимой величины. Чтобы выдержать каминный стиль, печник скругляет углы у кирпича, прорабатывает геометрию, увеличивает фундамент и на втором ряду кладки сооружает зольник и дымоход.

С духовкой

Духовое отверстие располагается над топочной камерой и под варочной поверхностью. Из-за этого немного меняются стандартные габариты голландки и увеличиваются расходы материалов. С ее помощью можно приготовить большее количество блюд при одинаковом расходе дров. В печной духовке выпекать торты сложно из-за отсутствия регулятора температуры, но другие блюда: хлеб, пиццы, пироги, овощные и творожные запеканки, мясо – получаются на ура.

Варочная голландка

Чтобы использовать печку для готовки еды не в духовке, на пятом ряду кладки ставят варочную поверхность из чугуна над топкой. Между металлом и кирпичом прокладывают слой огнеупорного раствора на основе глины. Зону над варочной поверхностью кладут на уголок из металла. Печка-голландка с варочной плитой хороша на даче для консервации овощей: ее применяют для стерилизации банок и готового продукта.

С водяным контуром

Подобное устройство отапливает гораздо больше помещений и обеспечивает горячим водоснабжением весь дом. В печной массив встраивают металлический котел с теплоносителем, нагревающийся напрямую от горения дров. Одна труба отходит от котла и служит для разведения нагретой воды по дому. Водяной контур, проходя по стенам всех комнат, возвращает жидкость обратно в нагревательный резервуар.

Какими качествами обладает голландская печь?

Печь-голландка в интерьере

Голландская конструкция печи обладает рядом неоспоримых достоинств:

• конструктивное решение печи таково, что допускает внесение некоторых изменений. В результате прочность и эффективность устройства остаются неизменными. Это связано с наличием значительного запаса функциональности;
• сооружение печи требует минимальной площади. Самые маленькие из них имеют площадь основания 0,5 х 0,5 м;
• кладка голландки значительных размеров потребует в несколько раз меньшего количества строительных материалов, по сравнению с русской печью;
• голландку можно увеличить за счет повышения числа этажей от двух до четырех;
• небольшая толщина стенок и рациональность конструкции дают возможность применять высококачественный кирпич с огнеупорными свойствами только при сооружении топки;
• простота конструкции газоходов позволяет изыскать место под духовку для выпечки хлеба или соорудить водогрейный короб;
• высокая скорость прогрева и медленное остывание являются основными преимуществами голландки. При длительном простое печи для ее запуска не требуется процедура предварительной протопки. Печь эффективно работает с момента розжига без трещинообразования;
• высокая степень теплоотдачи печи может прогреть помещение достаточно большой площади.

Для объективности, следует понимать, что голландская печь не лишена недостатков:

• КПД практически всех конструкций печей не превышает 40%. Для его увеличения требуется внесение изменений, усложняющих устройство агрегата;
• использование низкокачественного топлива не дает необходимого количества тепла, так как оно быстро улетучивается. Наилучшим режимом работы голландки является тление;
• для стабильного режима эксплуатации печи необходимо не менее двух раз в сутки ее протапливать. Это обусловлено низкой теплоемкостью голландки;
• в случае применения топлива невысокого качества с высоким содержанием золы, вероятно возникновения большого количества сажи в дымоходе. Несвоевременная очистка его может стать причиной пожара;
• если допустить перетопку, то возникает чад, состоящий из угарного газа.

Конструкция печи

Перед тем как приступать к сооружению голландки, нужно разобраться с особенностями ее конструкции. В дальнейшем это позволит без проблем выполнить все необходимые работы. Итак, какие особенности имеет печка:

• колосниковая решетка отсутствует;
• наличие дымоходной системы;
• отсутствие поддувала, что позволяет предупредить интенсивное разгорание топлива;
• вытянутая форма конструкции;
• топка сооружается в виде прямоугольника;
• стенки имеют небольшую толщину.

Классическая печь используется для отопления помещения. Но, благодаря некоторым доработкам, она вполне может подойти для приготовления пищи или обогрева всего дома. В конструкции обустраивают не только плиту, но и духовой шкаф, и даже лежанку.

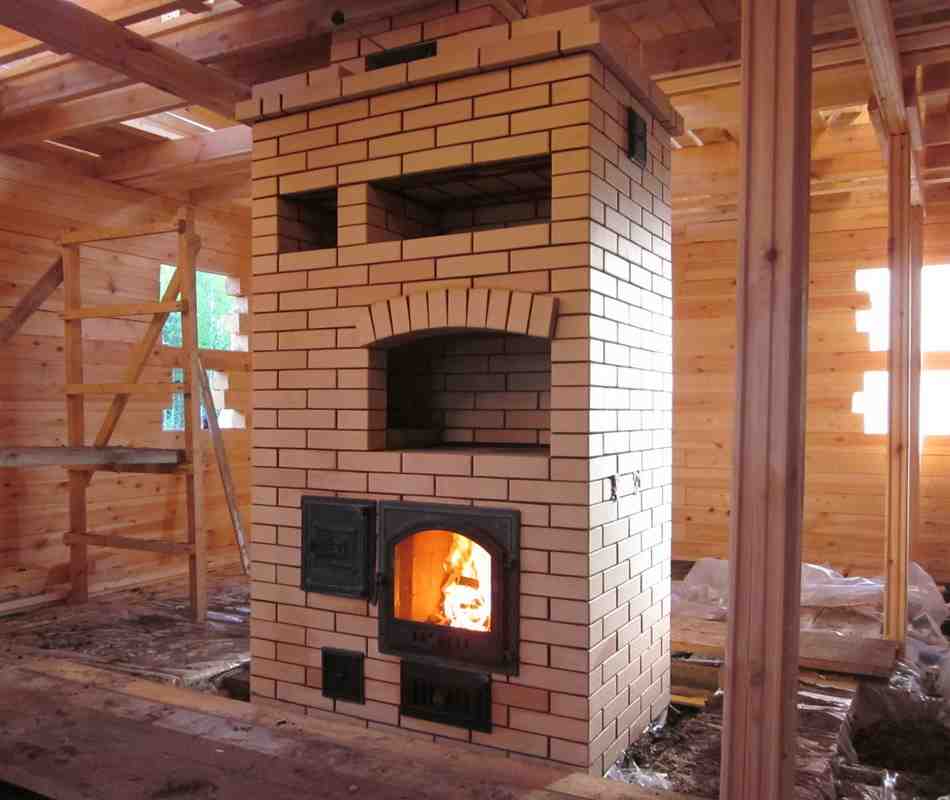

Строительство печи рекомендовано начать во время возведения дома

Общие рекомендации по выбору строительных материалов

Браться за возведение печи шведки своими руками стоит только в том случае, если у вас уже есть хоть какой-то первичный опыт кладки. Это достаточно сложная конструкция и выбирать ее в качестве первого эксперимента не следует.

Если же вы обладаете элементарными навыками кладки кирпича и уже имели дело с монтажом печей, то наша подробная пошаговая инструкция позволит вам осилить этот процесс. Точно следуйте инструкции и возводите каждый ряд в соответствие с указанной схемой.

Печь шведка своими руками

Как уже говорилось выше, шведская печь требует очень внимательного и аккуратного подхода. В отличие от традиционной русской или голландской печи, для нее не подойдет бывший в употреблении кирпич. Эффективность и производительность шведки напрямую зависит от качества материала. Лучше взять шамотный или красный кирпич.

Также следует уделить внимание и выбору раствора. Для строительства топки, необходимо замешивать раствор из специальной шамотной глины, которая выдерживает высокие температуры

Глина должна быть гладкой, средней жирности.

Чтобы проверить правильно ли выполнен замес, возьмите тонкий слой глины и нанесите ее на вертикальную поверхность. Она не должна стекать и по консистенции должна напоминать густую сметану. Ни в коем случае, в смеси не должны присутствовать комочки или не промешанный раствор.

Обычная глина подойдет для облицовки отопительной конструкции. Если выполнить из нее камеру для розжига топлива, то она растрескается, и целостность печи может быть под угрозой.

Шамотный кирпич

Отдельно следует сказать о фундаменте под шведскую печь. Учитывая ее большой вес, основание необходимо выполнить мощным. Для застывания бетонного монолита требуется не менее трех недель. Если вы поспешите и начнете делать кладку на свежий, не до конца застывший фундамент, то под большим весом печь может деформироваться.

Одним из слабых мест шведки является топочная дверца. Если взять бюджетную дверцу из штампованного листа, то она быстро расшатается и выйдет из строя. Поэтому необходимо брать литую дверцу с усами, которые во время кладки нужно будет надежно замуровать.

Размер плиты и духовки вы можете варьировать в пределах 5-10 см, а вот толщина духовки имеет большое значение. Если вы самостоятельно будете варить духовой шкаф, то используйте сталь, которая плохо проводит тепло. Если взять тонкое кровельное железо, то такая духовка будет быстро остывать.

Чем примечательна печь-шведка?

Варианты шведской печи

По назначению «шведка» относится к отопительно-варочным печам, причём есть все основания считать её наиболее удачной среди таковых. Готовить на ней удобней, чем в русской печи, поскольку хозяйке не приходится наклоняться и пользоваться ухватом. Кроме варочной плиты имеется духовка, в которой можно готовить выпечку и быстро разогревать блюда. А в довершение ко всему, в классической «шведке» имеется ниша, предназначенная для просушки вещей.

Исходная модель печи «шведки»

Конструкция печи позволяет её тыльную сторону, выходящую в жилую комнату (передняя часть с плитой располагается на кухне), оборудовать тёплой лежанкой или камином.

Кроме функциональных есть у «шведки» и технические достоинства:

1. Быстрый прогрев.
2. Простое устройство и низкая стоимость. В этом отношении шведская печь сравнима с голландкой, но обладает более высокими КПД (60% против 40%) и теплоотдачей («голландка» мощностью 2,9 кВт и «шведка» мощностью 4,1 кВт обладают равной материалоемкостью).
3. Наличие духовки, которая при открытой дверце уже через несколько минут после начала топки (можно применить даже бросовое топливо) обеспечивает форсированный инфракрасный прогрев промокшего или замёрзшего пользователя.
4. Направленный вниз дымооборот после топки, обеспечивающий качественный прогрев печи не только сверху, но и снизу.
5. Низкая температура дымовых газов в канальной части, благодаря чему её можно строить из обычного кирпича с применением цементно-песчаного раствора.
6. Пластичность. Строгим канонам приходится следовать только при возведении меньшей, высокотемпературной части печи. Остальное можно без потери качества подстроить почти под любое жилище.
7. Возможность производить отбор тепла для приготовления горячей воды без ухудшения режима горения в топке.
8. Возможность «подключить» лежанку.

Перечисленным достоинствам можно противопоставить следующие минусы:

1. Из-за солидной тепловой нагрузки высокотемпературную часть печи приходится возводить только из самых качественных материалов. Высокие требования предъявляются и к качеству работ (мастер должен обладать достаточным опытом).
2. Если после полного прогорания топлива забыть закрыть вьюшку, выстуживание печи происходит очень быстро.
3. В обязательном порядке требуется фундамент. Это связано с неравномерной нагрузкой на отдельные части печи и её вытянутой формой.

Без надёжного основания агрегат окажется неустойчивым.

Предметы мебели

Несколько примеров меблировки кухни, объединенной с гостиной:

1. 1. Диван. Он становится предметом, который зонирует пространство. Диван ставят спинкой к тому месту, где готовят еду. В небольшие комнаты (менее 20 кв м) ставят уголок, который располагают у стены, установленной перпендикулярно или параллельно от кухни.
2. 2. Гарнитур. По мнению дизайнеров, минималистичные модели без вычурных деталей смотрятся современно. Сервиз, вазы или бокалы ставят на открытой полке. Для них можно купить модную витрину. Мебель ставят возле стены. Если пространство большое (20 кв м, 25 кв м или 30 кв м), то в центральной части можно установить остров, в котором есть и отделы для кухонных приборов.
3. 3. Комплект мебели. Стиль должен сочетаться с оформлением обеих комнат. В малогабаритных помещениях хорошо смотрится компактный столик и стулья, сделанные в из прозрачного материала или окрашенные в светлые цвета. В интерьер гостиной можно поставить стол с круглой столешницей. В просторных помещениях комплект устанавливают возле стенки или в центральной части. Здесь будет хорошо смотреться вытянутый обеденный стол прямоугольной формы.

Устройство и элементы

Принцип работы этой отопительной системы основывается на длинном извилистом дымоходе, который позволяет обогревать несколько этажей при использовании единственной конструкции.

Голландка состоит из топки и длинного извилистого дымохода. Так же в конструкции продумано поддувало и несколько дверок. Всего в голландке используется несколько элементов:

1. Поддувало и поддувальная дверка,
2. Топка и топочная дверка,
3. Камера для сбора сажи и прочистная дверка,
4. Дымоход,
5. Задвижка,

Каждый элемент выполняет свою роль и позволяет круглой конструкции достигать максимального уровня мощности посредством распределения небольшого количества дыма по всей отопительной системе в равномерном количестве.

Конструкция голландки предусматривает так же соблюдение определенных правил, для сохранения пожарной безопасности и обеспечения комфортной эксплуатации.

Пример конструкции

Особенности эксплуатации

Характерным признаком печей-голландок является увеличенная протяжённость дымоходных каналов. Именно благодаря этому печь так хорошо работает на теплоотдачу. Но в то же время при таком устройстве газохода возрастает вероятность проникновения угарных газов в жилое помещение

Чтобы этого не происходило, важно соблюдать правильный режим топки: температура нагрева корпуса не должна превышать 60о по Цельсию

Чистка и ремонт печи

Чтобы голландка работала без сюрпризов, необходимо следить за её техническим состоянием:

• ежедневно очищать от золы топки и поддувала;
• раз в год выполнять профилактическую очистку печной трубы;
• раз в 4–5 лет проводить ревизию внутренних и наружных стен, при обнаружении трещин — устранять.

Построить голландскую печь самостоятельно без посторонней помощи под силу каждому человеку. Соблюдая описанные рекомендации и следуя схемам порядовки, отопительный агрегат легко сложить за 1 неделю.

Расчёт основных параметров голландки

Для любой печи нужно определить мощность (теплоотдачу) и размер поперечного сечения дымоходной трубы. Чтобы рассчитать мощность, нужно знать значение удельной теплотворности топлива. Искомые цифры можно найти в таблицах, которые составлены на основании экспериментального тестирования различных видов топлива.

Определение мощности

Если при интенсивном горении одна закладка дров уходит за час, можно рассчитать мощность печи по формуле: W= V_т х E_уд х 0,8х 0,4 х 0,63, где W — мощность, выраженная в кВт, V_т – рабочий объём топливной камеры в м3, коэффициент 0,8 показывает количество сгораемого топлива, коэффициент 0,4 — показатель КПД печки и коэффициент 0,63 — уровень загруженности топки горючим материалом.

Для примера можно рассчитать мощность теплоотдачи для печи с размерами топки 0,4х0,3х0,4 м. Топливом служат дрова из берёзы с влажностью 25%. Подставляем наши данные в формулу и получаем: W = 04х0,3х0,4х2352х0,8х0,4х0,63 = 22,76 кВт.

После определения показателя мощности подбирается размер площади поперечного сечения трубы.

Таблица: удельная теплотворность некоторых видов древесины в кВт*ч/м3

Вид древесного топлива	Влажность 12%	Влажность 25%	Влажность 50%
Тополь	1856	1448	636
Пихта	1902	1484	652
Ель	2088	1629	715
Берёза	3016	2352	1033
Дуб	3758	2932	1287
Осина	2181	1701	747

Таблица: соотношение мощности и размера дымохода

Мощность теплоотдачи, кВт	Линейные размеры прямоугольного дымохода, мм
Менее 3,5	140х140
3,5 – 5,2	140х200
5,2 – 7,2	140х270
7,2 – 10,5	200х200
10,5 – 14	200х270
Более 14	270х270

Если применяется металлическая труба круглого сечения, её площадь рассчитывается по формуле: S=pR2, где S — искомая площадь, p — коэффициент равный 3,14, и R — радиус окружности трубы. При медленном окислении топлива (в режиме тления) теплоотдача снижается до 10–30% от уровня пламенной фазы горения. Однако дымоход всё равно необходимо рассчитывать по большей мощности, используя данные, полученные из приведённой выше формулы.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь. Есть несколько простых правил, которых советуют придерживаться мастера:

• Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
• Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
• Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Один из вариантов изготовления печи своими руками

Для отопительно-варочной печи, как весьма практичного варианта для дачи или загородного дома, порядовка выглядит так:

Голландка отопительно-варочного типа — оптимальная конструкция для загородного дома

Так как при укладке требуется определённая точность, мастера смачивают каждый кирпич в воде. Благодаря этому влага из раствора не высасывается. Обычно в корыто с жидкостью окунают сразу все кирпичи для одного или двух рядов. И по мере использования добавляют новые.

Особо следует обратить внимание на гидроизоляцию между фундаментом и корпусом голландки. Она делается из рубероида в два слоя перед первым рядом

Некоторые советуют выкладывать первый ряд из теплоизоляционных кирпичей, так как у этого вида печи большая часть тепла может уходить вниз.

Изолятором служит рубероид, толь или другие синтетические материалы

Порядок работы:

1. Первый ряд выкладывают сплошной поверхностью. Нужно правильно соблюдать перевязку, как указано на схеме.

2. Второй и третий ряды также сплошные, но порядок расположения в них кирпича иной. В результате получается монолитная печная основа, по которой равномерно распределяется нагрузка.

3. В четвёртом ряду установливают дверцу зольника. При монтаже рекомендуется применять асбестовый шнур, который наматывается на торцевую сторону рамки толщиной 4–5 мм. Крепить дверцу можно несколькими способами, но оптимальным считается вариант с использованием специальных лапок.

4. Пятый ряд такой же, как и четвёртый. Кладку ведут от правого угла с перевязкой в полкирпича.

5. На шестом ряду перекрывают зольную камеру с использованием стальной полосы.

6. Седьмой ряд — начало топки, которую необходимо выложить шамотным кирпичом. Тут же ставят дверцу топки.

7. Устанавливают колосники с зазором для теплового расширения 4–5 мм.
8. Восьмым рядом завершают перекрытие зольника, а на 9–14 формируют топливную камеру из шамотного кирпича.

9. В десятом ряду перекрывают топочную камеру и устанавливают специально изготовленные кирпичи для монтажа варочной плиты. Отверстия на металлической пластине вырезают болгаркой.

10. До 13 ряда формируют пространство над плиткой. Кирпичи выкладывают строго по схеме.
11. В 14 ряду монтируют кирпичи с бороздками, в которые вставляют металлический уголок, поддерживающий вес следующих уровней.

12. Пятнадцатый ряд перекрывает выемку над плитой, а в 16 и 17 расположена дверца для прочистки дымохода. Установка аналогична всем предыдущим чугунным элементам.

13. С 18-го по 22-й ряд делают дымоходный канал.

14. В 23 ряду устанавливают печную задвижку на дымоходном канале. Для этого кирпичи подгоняют так, чтобы между кладкой и металлом оставалось место для асбестовой прокладки.

15. В 24 и 25 рядах соединяют нисходящий и подъёмный каналы, а в 26 – 28 формируют дымоход. По ходу кладки делают футеровку внутренней поверхности каналов. Это улучшит проходимость газов и создаст нормально функционирующую тягу.

16. В 29 и 30 рядах устанавливают задвижку, регулирующую общую тягу в дымоходе.

17. Перекрывают задвижку и формируют выход дымохода.

Если в доме пол из дерева, в целях пожарной безопасности необходимо установить предтопочный фартук. Изготавливается он из листового железа, толщиной от 0,5 мм. Размер подбирается так, чтобы древесина была защищена от искр и углей, которые могут вылетать из топки. Под металл дополнительно настилают асбестовую прокладку.

Асбестовая прокладка создаёт дополнительную защиту пола от возгорания

После завершения кладки необходимо как следует просушить печь. Это может занять время от недели до двух, в зависимости температурных условий. На это время нужно оставить открытыми все задвижки и дверцы. Можно поставить включённую электрическую лампу в топку для ускорения процесса.
