Монтаж мауэрлата к стене – как правильно? Крепление стропил и установка к пеноблоку, кирпичной стене, газобетону, керамзитным блокам и другим: Пошагово

Крепление стропил к мауэрлату

Правильное крепление стропил к коньковому брусу и к мауэрлату является непременным условием профессионально выполненного монтажа крыши.

Для монтажа стропил к мауэрлату используют один из двух типов сопряжения:

  1. скользящий;
  2. жесткий.

Выбор зависит от формы крыши и ее конструкционных особенностей, а соответственно от того, какие выбраны стропила – наслонные или висячие.

Жесткий метод предполагает, что соединение стропил и мауэрлата выполняется таким образом, что исключается возможность поворотов, сдвигов, изгибов, кручения между этими двумя элементами (читайте: «Чем и как крепить стропила к мауэрлату»).

Для достижения такого результата можно воспользоваться одним из ниже перечисленных способов:

  1. используя уголки для крепления стропил и опорный подшивной брус;
  2. путем выполнения запила на стропильной ноге и дальнейшего закрепления соединения с помощью гвоздей, скоб и проволоки.

Что касается второго метода, то его используют чаще, чем первый. Он предусматривает, что с боков под углом прибиваются гвозди в направлении друг к другу (в результате они перекрещиваются внутри мауэрлата). После этого третий гвоздь забивают вертикально. Полученные узлы крепления стропильной конструкции обеспечивают высокую жесткость (прочтите также: «Узлы крепления стропил — элементы конструкции»).

Дополнительно оба способа сопряжения подстраховывают, используя крепление стропил к кирпичной стене или бетонной с помощью проволоки-катанки и анкеров. Подготавливают стропила к монтажу, если они имеют одинаковый угол наклона по всей кровле путем использования шаблона.

Установка стропильной системы, детали на видео:

Скользящее соединение, его еще называют шарнирным, достигается при помощи создания специального крепежа, который обеспечивает возможность перемещаться свободно в заданных пределах одному из сопрягаемых элементов. В данном конкретном случае такой деталью является стропильная нога, а двигаться она будет по отношению к мауэрлату.

Существуют следующие способы установки стропил к мауэрлату, обеспечивающие смещение:

  1. при помощи запила и последующей укладки стропила местом запила на мауэрлат;
  2. путем забивания с боков двух гвоздей наискосок в направлении один к другому;
  3. соединением с применением одного гвоздя, который прибивают в вертикальном положении сверху вниз сквозь стропильную ногу в мауэрлат. В качестве альтернативы можно использовать крепежные пластины для стропил, у которых имеются отверстия для гвоздей;
  4. методом крепления при помощи скобы;
  5. путем выпуска стропильной ноги за пределы стены с применением единичного крепления пластинами;
  6. при помощи использования специально разработанного для стропил стального крепежа, который называют «салазками».

Все описанные способы с одной стороны дают возможность стропильной ноге упереться в мауэрлат, а с другой в случае подвижки конструкции ее элементы могут перемещаться по отношению друг к другу.

Скользящий тип встречается при постройке домов довольно часто, особенно такое соединение стропил и мауэрлата популярно при обустройстве деревянных домов, которые возводятся из бревен или бруса. Со временем изначальная геометрия строения искажается, поскольку происходит усадка стен и использование жестких сопряжений приводит к тому, что целостность стен нарушается. Крепление стропил к срубу при помощи скользящего соединения позволяет бревенчатым стенам, фронтонам и другим элементам здания подстраиваться под усадку.

Также не устраивается жестким способом крепление стропил в коньке. Сборку всей конструкции выполняют сначала на земле. Прежде, чем установить стропила для крыши выполняют замеры, выпиливают врезки в мауэрлате и стропильных ногах, после этого выполняют тщательную подгонку.

Мауэрлат для разных типов кровель

Конструкция основания кровли не предполагает существенных отличий при сооружении разных видов кровель. Для простых двускатных кровель мауэрлат всегда размещается на стенах, так как служит опорой и слоем соединения стропильной системы и несущих элементов.

В зависимости от варианта соединения кровли определяется тип крепления мауэрлата

Если в строящемся доме планируется обустройство жилой мансарды, то сооружение мауэрлата проводится по обычной технологии. При этом не используются сложные методы, а брус крепят к стенам анкерами. Особым моментом является тщательное утепление, а также гидроизоляция, поскольку мансарда должна быть комфортной.

Мауэрлат для мансардной крыши имеет стандартную конструкцию

Вальмовые кровли имеют довольно сложную конструкцию и поэтому система мауэрлата должна быть максимальной прочной. Основа для вальмовой кровли создаётся по общим принципам, но нагрузка на неё немного больше, чем при наличии простой двускатной кровли. Для этого лучше всего крепить основу на армопояс.

Вальмовая кровля имеет четыре ската

Для сооружения крыши, имеющей два ската, требуется мауэрлат, надёжно прикреплённый к стенам. Основная нагрузка осуществляется на две стены, на которые опираются скаты кровли. В этом случае подходит закрепление как с армопоясом, так и без него.

Для двускатной крыши мауэрлат можно крепить любым методом

Крепление стропил

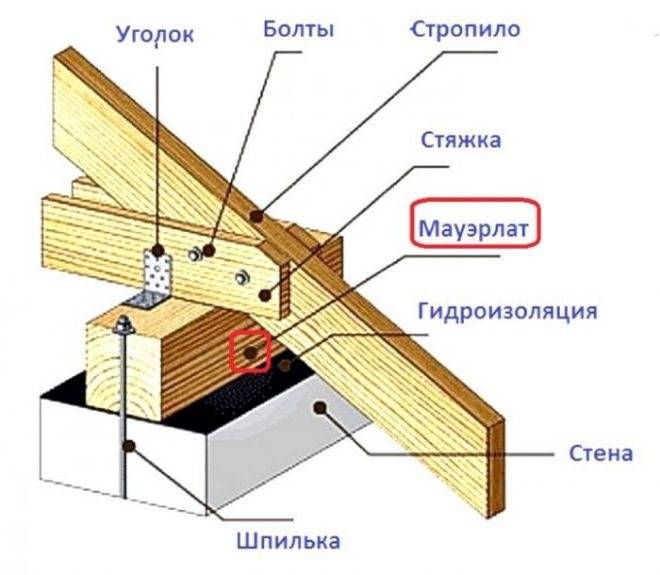

схема крепления стропил

После завершения работ по установке мауэрлата можно приступать к монтажу стропил, которые будут к нему крепиться. Существует два общеизвестных варианта:

  1. Пропил в несущем брусе. Его глубина составляет третью часть от общей ширины. В него вставляется стропило и производится фиксация с помощью уголков и гвоздей. Два из которых забиваются в перекрестных направлениях по бокам и один сверху.
  2. Использование дополнительного бруска. Опорный элемент должен быть длиной примерно 1 метр. Скошенная часть дополнительного бруска упирается в основание и на него укладывается стропило. Фиксация всей конструкции осуществляется так же, как и в предыдущем варианте.

Так как мауэрлат является основанием крыши к его обустройству необходимо подойти со всей серьезностью. Он осуществляет крепление стропил к кирпичной стене и служит связывающим звеном с конструкцией кровли. От правильности его установки зависит долговечность всей конструкции крыши.

Подробнее на следующем видео:

Дом из пеноблока: видео и отзывы

Зачем нужен армопояс?

Сложные грунты влекут неравномерную усадку постройки. Кроме них ветровые нагрузки и перепады температур приводят со временем к перекосу строения и его разрушению. Все это требует усиления несущих стен

Также важной причиной является использование материалов разной жесткости. Например, межэтажные железобетонные плиты кладут на стены из газоблока, а надежное крепление непосредственно на блоки осуществить невозможно

В таких случаях обязательно устраивается армопояс под плиты перекрытия, который располагается на линии их опирания на фасад. Аналогично и кровельный пирог не может монтироваться непосредственно на блоки. Тяжелая крыша будет давить на них вниз и в стороны, что приведет со временем к трещинам. Дело в том, что блоки хорошо переносят равномерную, а не точечную нагрузку, поэтому при устройстве балки верхней обвязки требуется сделать монтаж распределительного пояса.


Он укладывается на верхний ряд блоков и объединяет крышу и фасад в единую крепкую конструкцию. Таким образом, нагрузку от кровельной системы берет на себя армопояс под мауэрлат, который становится своего рода посредником между блоками и брусом для крепления стропил. Кроме данного вида ж/б поясов устраивают фундаментную армирующую систему (внутри самого фундамента) и цокольную, которая находится на фундаменте (как правило, на ленточном).

Важно: дом из газоблоков армируется обязательно между этажами до кладки плит перекрытий и после возведения верхнего этажа до устройства кровли

Основные требования

Размеры бруса для мауэрлата рассчитываются в зависимости от габаритов и рассчитанной нагрузки. Чтобы оценить объем закупки, требуется рассчитать общую длину и выбрать габариты конструкции.

Это будет зависеть от следующих характеристик:

  • конструкции крыши (односкатная, двухскатная, вальмовая, высоты кровельного пространства, особенностей конструкции);
  • выбранный материал для стропило, кровли;
  • предполагается ли использование мансардного этажа;
  • климатическая полоса (ветровая и снеговая нагрузка в регионе строительства).

Иными словами, если в месте строительства не очень высокие снеговые нагрузки, редко бывают ураганные ветры и мягкая зима, то запас прочности даже у соснового бруска достаточен без усиленного крепежа, чтобы обеспечить жесткость крыше. Также стоит учитывать некоторые нюансы деревянного и каркасного строительства, выбирая именно жесткий материал, к которому будет крепиться обвязка. Какой брус для мауэрлата нужен, сейчас покажем, исходя из чего он выбирается.

Иными словами, вы можете взять древесину с меньшей плотностью, но в этом случае нужно увеличивать поперечный размер. Какой именно выбрать?


Двухскатная крыша

Особенности крепления мауэрлата к кирпичной кладке

В строительной механике проектированию элементов крыши уделяют наиболее пристальное внимание. Сложнее элемента, чем стропильный каркас, в доме не существует, поэтому к подготовке и обустройству всех деталей, связанных с креплением его на кирпичных стенах, необходимо подходить максимально взвешенно:

Во-первых, мауэрлат, или, по-другому, переходной брус от поверхности кирпичной стены к стропилам, необходимо крепить с максимальным запасом прочности

Неважно, какой из способов крепления мауэрлата к кирпичной стене будет выбран, каждая точка крепежа должна быть рассчитана на пятикратную перегрузку, прежде всего по давлению ветра;
Во-вторых, мауэрлатный брус на кирпичных стенах нужен для того, чтобы скомпенсировать, выровнять и распределить нагрузки по всей поверхности коробки здания. Поэтому укладка мауэрлата на кирпичную стену выполняется с небольшим зазором, компенсирующим напряжения из-за колебаний влажности и температуры.

К сведению! Для мауэрлата используют только деревянные доски или брус. Делается это потому, что каркас крыши, стропила, распорки и подкосы также изготавливаются из строительной хвойной древесины.

Точки и методы крепежа древесины на кирпичной стене позволяют ей расширяться на считанные миллиметры, этого вполне достаточно, чтобы избежать выдавливания мауэрлатной доски. Благодаря такому решению мауэрлат кирпичного дома практически не испытывает усилий в горизонтальной плоскости, основная нагрузка направлена вертикально. Поэтому мауэрлатная прокладка на бетонных, каменных и бутовых стенах может быть намного меньше, чем для газобетонных или пеноблочных зданий. Обычно это тонкий брус, доска 50 мм или пакет из нескольких досок.

Как закрепить мауэрлат стальной проволокой

Стальная проволока способна достаточно надежно зафиксировать мауэрлат. Её вплетают в кладку за несколько рядов до верха стены. Достаточно 2—4 блоков в высоту. Обязательно должна фиксироваться середина проволоки, а её длины — хватить не только до верха стены, но и для того, чтобы притянуть и зафиксировать мауэрлат. Количество связок не ограничено. Но обычно их столько же, сколько стропильных ног.

Анкерное крепление

В этом случае желательно использовать армопояс. Анкеры позволяют достаточно надежно зафиксировать стропила, но создают точечную нагрузку, которая крайне нежелательна для блоков из газобетона. Под ее воздействием пористый материал быстро разрушается. Армопояс позволяет не только защитить блоки от точечной нагрузки, но и повысить жесткость и прочность всей конструкции. Также за счет заливки бетоном можно выровнять верх стен по горизонтали. Это впоследствии облегчит установку стропил.

Анкеры устанавливают еще на этапе заливки. Их фиксируют в желобе, который будет заполнен бетонной смесью с применением проволоки. Необходимо следить за тем, чтобы анкера стояли ровно. Для этого можно дополнительно натянуть шнуры. Анкерам следует стоять строго вертикально. Количество единиц крепления не регламентируется, однако их количество должно быть не меньшим, чем число стропил. Когда бетон затвердеет, они будут буквально замурованы в нем.

Крепеж повышает несущие характеристики и усиливает прочность узлов, исключает смещение стропил под действием высоких нагрузок

На готовый армопояс с болтами укладываются брусья. По деревянному материалу стучат молоточком или киянкой. На брусе образуются вмятины от анкеров. В этих местах необходимо просверлить отверстия. Нужно следить за тем, чтобы они были ровными и не отклонялись от вертикали. Затем брус укладывают на бетон так, чтобы анкеры попали в просверленные отверстия, и закрепляют гайками с шайбами.

Заменить полноценный армопояс могут небольшие бетонные подушки. Их устанавливают в местах крепления мауэрлата к стене. Они также более равномерно распределяют нагрузку и предотвращают разрушение газоблоков.

Внимание! Между железобетонной лентой и деревянным брусом желательно проложить слой гидроизоляции. Можно воспользоваться как специальными мастиками, так и простым рубероидом

С помощью металлических шпилек

Крепление мауэрлата на металлические шпильки можно реализовать 2 способами: замуровав их стену или залив бетоном в армопоясе. Чтобы не ошибиться с заглублением крепежа, можно использовать следующее правило: его вставляют в каркас на глубину 2 мауэрлатов. Если используется брус 10*10 см, шпилька должна на 20 см уходить в стену или армопояс.

Крепежи монтируются в стену за 1—2 ряда до окончания стен. Нужно учитывать, что длины шпильки должно хватить не только на блоки, но и на мауэрлат. Также должен остаться небольшой запас для затягивания гаек с шайбами.

В последнем случае вся процедура схожа с установкой анкеров, только вместо болтов — шпильки.

В некоторых случаях при возведении построек из газобетона можно не использовать армопояс, но тогда необходимо обустройство мауэрлата. В противном случае блоки не выдержат точечную нагрузку и быстро разрушатся.

Утепление и влагоизоляция мауэрлата

Делая кровлю, крайне важно ответить на вопрос: как утеплить щель между кровлей и стеновой панелью. Утеплить мауэрлат можно несколькими способами

Однако чаще всего для этой цели используют пенополистирольные плиты. Это могут быть материалы, оставшиеся после утепления стен здания. Однако для того, чтобы утеплитель выполнял свою функцию, необходимо правильно разрезать куски пенополистирола. Они должны иметь треугольное сечение и располагаться перпендикулярно кровельной мембране.

Рекомендации!

Мастер-строитель

Задать вопрос

Точная раздельная изоляция стеновой доски — незаменимый элемент, без которого балка превратится в тепловой мост, через который тепло начнет уходить из здания. Отсутствие надлежащей теплоизоляции также способствует конденсации водяного пара, а образующаяся влага отрицательно сказывается на долговечности кровли. Помимо полистирола, для утепления можно использовать и минеральную вату.

Крепление мауэрлата к газобетону без армопояса анкерами

Это единственный способ, от использования которого нужно сразу и без сомнений отказаться, без армопояса лучше не рисковать.

Анкерное крепление отлично работает на армопоясе из бетона, кирпича, шлакоблоке, но из-за небольшой площади поверхности контакта опорной втулки крепеж может вырвать из тела газобетона первым же сильным ветром.

Для того чтобы закрепить мауэрлат с помощью анкеров, потребуется в три раза больше точек крепления, каждую из которых придется вклеивать дорогостоящим клеевым составом. Стоимость такого крепежа окажется не меньше, чем затраты на традиционный армопояс, а преимуществ перед бетоном практически никаких.

https://youtube.com/watch?v=sQqbcWUs9c4

Крепление шпильками

Проще всего при постройке здания из газобетона без армирующего пояса закрепить деревянный брус с помощью закладного элемента и шпильки с резьбой не менее М16. Способ очень похож на вариант с анкером, но отличается по глубине и диаметру резьбового стержня, который нужно будет закрепить в блоке газобетона.

В данном способе крепления есть один нюанс. Перед укладкой последних трех рядов блоков коробки необходимо разметить планируемые линии установки будущего резьбового крепежа мауэрлата. Обычно просто наносят вертикальные линии на стенах. Далее под уложенную стальную арматуру помещают закладные элементы, чаще всего это стальные пластины, толщиной 5 мм, с приваренной гайкой М16. Остальные ряды газобетона выкладываются на стены в обычном порядке.

Для того чтобы закрепить шпильки в стене, потребуется:

  • Просверлить вертикальное отверстие диаметром 20-25 мм до уровня заложенной в газобетон пластины, обычно приходится сверлить буром до метра глубины;
  • Ввернуть стержень с резьбой в гайку с пластиной;
  • Чтобы правильно закрепить шпильку, ее нужно будет выровнять по уровню и расклинить в отверстии;
  • После того как удалось выровнять и закрепить все стержни, свободное пространство заливается бетонной или клеевой смесью.

Через сутки можно ставить мауэрлат прямо на газобетон. Это единственный способ, позволяющий закрепить мауэрлат на стене с минимальными затратами и максимальной степенью надежности. Еще один вариант установки мауэрлата на газобетон без армопояса приведен на видео

https://youtube.com/watch?v=g5gG38-88cU

Особенности крепления мауэрлата к газобетону без армопояса

Проще говоря, не зная технологических приемов правильного монтажа, лучше не рисковать и воспользоваться классическим способом, с закладкой арматуры и бетонированием ленты. С другой стороны, проблема заключается лишь в соблюдении технологии, в этом нет никаких секретов, и при должном терпении и аккуратности закрепить деревянный брус без армопояса не составит особого труда.

Прежде всего, необходимо знать условия, при соблюдении которых можно прикрепить мауэрлат к газобетону без армопояса:

  • В конструкции каркаса крыши стропила не должны создавать дополнительной распирающей нагрузки на верхнюю кромку стен;
  • Здание и крыша в первую очередь ориентированы на местности так, чтобы ветровые потоки создавали минимальное давление на кровельные скаты;
  • Наклон кровли выбран достаточно большим, чтобы в зимнее время тяжелый снежный покров выдавливал стропила и мауэрлат за пределы верхней кромки стен.

Совет! Способ, как закрепить мауэрлат без армопояса, нужно выбрать до того, как будут выложены стены. Принять решение нужно до того, как будут выложены последние три ряда блоков. Именно на уровне третьих сверху рядов закладывается предпоследний слой стеновой арматуры, который удобно использовать для того, чтобы закрепить брус прямо на стене из газобетона. Ситуация со стропилами станет более понятной, если взглянуть на приведенную ниже схему.

Висячие стропильные балки после установки и выравнивания на коньке и мауэрлате обязательно соединяют-стягивают горизонтальными брусовыми стяжками.

Если наслонную балку ставят на коньковом прогоне с использованием шарнира, то пятку стропила, которой она опирается на поверхность мауэрлата, нужно закрепить на скользящем соединении. В противном случае вес кровли оторвет деревянный брус от поверхности.

Крепление химическими анкерами

Относительно новый способ позволяет закрепить брус или доску практически в любом месте стены из газобетона. Для удержания мауэрлата используются резьбовые анкера, но заворачиваются они не в тело газобетона, а в специальную полость, залитую быстротвердеющей смолой.

Предварительно выполняется разметка на стенах точек, в которых планируется закрепить брус. Далее доски мауэрлата демонтируются, а в газобетоне сверлятся отверстия под обустройство химических пробок. Чтобы анкерный болт прочно держался в толще газобетона, необходимо, чтобы диаметр полости пробки был не менее 35 мм.

Полость под заливку самотвердеющей смолы вырезают с помощью специального приспособления. Косая фреза представляет собой сверло с отогнутой под углом в 15о режущей кромкой. Насадку устанавливают на дрель и последовательно, в несколько проходов высверливают в газобетоне полость под пробку конической формы.

Прежде чем закрепить анкер, отверстие продувают воздухом. Можно использовать ручной насос для накачки шин или любое подобное приспособление. Далее на отверстии необходимо закрепить пластиковую насадку, через которую шприцом задавливают смолу, смешанную с отвердителем.

Через 10 минут необходимо завернуть анкерный болт, выровнять его по вертикали и временно закрепить до окончательного отверждения пластика. Перед установкой анкер нужно тщательно очистить от пыли и обезжирить растворителем. Еще через час мауэрлат можно закрепить на газобетоне. Преимущество химических анкеров заключается в простой технологии и высокой надежности крепежа, без использования армопояса. Минусом остается высокая стоимость самотвердеющей смолы и невозможность закрепить мауэрлат при температурах ниже 15оС.

Что нужно знать про мауэрлат?

Чаще всего используется сечение мауэрлата 250 х 250 мм, 100 х 100 мм – в мансардах сложной конфигурации, малых архитектурных формах. Существует множество вариантов фиксации бруса по периметру стен, прохождения стропил (висячие, наслонные), стропильных схем. Расчет мауэрлата не требуется в следующих случаях:

  • увеличенный шаг анкеров, которыми мауэрлат крепится к стенам;
  • срубовая конструкция (мауэрлатом служит последний венец);
  • упор бруса в выступ кирпичной кладки.

Сечение в этих случаях принимается 150 х 150 мм либо 100 х 100 мм. Мауэрлат прямоугольного сечения (150 х 100 мм) позволяет регулировать линию контробрешетки, размещая ее в единой плоскости с плоскостью фронтона. Технология востребована при таких условиях, как:

  • двускатная крыша;
  • ж/б перекрытия, сбивающие рядность кладки.

В стандартных условиях на мауэрлат действуют две силы: вертикальная сжимает волокна древесины под весом кровли, горизонтальная изгибает брус, вырывая его из плоскости стены. Оба усилия слишком незначительны для деревянных конструкций. Поэтому мауэрлат не рассчитывают, а назначают его сечение конструктивно.

На практике берут стандартные размеры мауэрлата для жилых зданий в пределах 250 х 250 мм, 100 х 100 мм, применяя схемы сочленения стропил с мауэрлатом без горизонтальных усилий. Опорные реакции в горизонтальной плоскости возникают лишь при неподвижных опорах, даже при выборе наслонных стропил. С другой стороны, висячие стропила с затяжкой при подвижных опорах полностью исключают горизонтальную реакцию мауэрлата. Кроме того, шаг анкеров мауэрлата выбирается строителями чаще, чем требуется, поэтому расчет на изгиб не имеет смысла в 99%.

Создатели пособий для строителей по деревянным конструкциям Филиппов, Мелер, Шишкин сходятся во мнении, что:

  • наслонные стропила можно запроектировать без передачи на стены распорных усилий;
  • стропилами наслонного типа можно вызвать распорные усилия в стенах коттеджа.

В первом случае мауэрлат не требует жесткого крепления, крыша при этом должна иметь симметричные скаты, простую конструкцию. В этом случае толщину мауэрлата выбирают произвольно, она не имеет никакого конструктивного значения. Во втором варианте стропильная система распирает саму себя, обеспечивая жесткость, прочность конструкции при несимметричных скатах, сложной их конфигурации, неравномерных нагрузках малоэтажных зданий.

Советы и рекомендации

Некоторые мастера, перед тем как закрепить брус, одевают на проволоку спиральную пружину, навитую из кусков катанки толщиной в 2 мм. Импровизированную трубку заводят в просверленное отверстие в газобетоне, чтобы избежать разрезания материала стены при сильном натяжении крепежа. Способ не гарантирует абсолютной сохранности газобетона при неправильной балансировке стропил, но не дает проволочной косичке резать стену, как ножовкой, при порывах ветра.

Так как под мауэрлатом нет прочного бетонного армопояса, то особое внимание необходимо уделять правильной и равномерной затяжке гаек на шпильках или анкерах. Обычно крепеж заворачивается ключом, следуя правилу диагонали

То есть каждое следующая точка для гайки должна располагаться на противоположной стороне стены от предыдущей гайки.

Правильный мауэрлат: назначение

Эта конструкция представляет собой своего рода фундамент, как бы основу самой крыши, которое опирается на стены.

Состоит она из балок или брусьев, которые находятся по периметру всех четырех стен. С их помощью стены и стропила образуют устойчивую и надежную конструкцию. Какие главные функции возлагаются на узел мауэрлата?

  • Создание общей конструкции из стен дома и сооружений кровли.
  • Равномерное распределение нагрузки, с отдельных точек на все стены.

У нас довольно суровые климатические условия, нередки обильные снегопады: может случиться, что скопление на крыше большого количества осадков станет причиной нанесения существенного урона всей конструкции.

Перераспределить повышенную нагрузку позволяет устройство четырех- или двухскатных крыш. Чем они могут помочь?
