Котел на отопление своими руками: подробная инструкция

Установка оборудования

На следующем этапе необходимо провести установку оборудования на штатное место. Помните, что собранный своими руками пиролизный котел обладает просто адским весом – не вздумайте двигать его самостоятельно. Возьмите в помощники 3-4 человека и затащите остывший агрегат в помещение, выделенное под котельную. Далее проводим следующие работы:

• Выводим дымоход наружу и подключаем его к пиролизному котлу;
• Подключаем отопительную систему к котлу;
• Устанавливаем группу безопасности и проверяем герметичность системы;
• Проводим в помещение электрическую розетку;
• Устанавливаем котловую автоматику и подключаем к ней дутьевой вентилятор.

Теперь можно приступать к тестированию системы – делается это по аналогии с вышеуказанной инструкцией. Настройка пиролизного котла сводится к установке оптимальной температуры теплоносителя. Подробную информацию по этому вопросу можно получить в инструкции к используемому вами управляющему контроллеру.

Футеровка шамотным кирпичом позволяет соблюдать требуемый температурный режим и защищает металл.

Контроллер работает следующим образом – с помощью температурного датчика он контролирует температуру теплоносителя на выходе из пиролизного котла. Как только температура достигнет заданного уровня, электроника остановит работу вентилятора. Горение горючих газов замедлится и практически полностью остановится – дрова не погаснут, они будут просто медленно тлеть. Как только температура в контуре упадет, вентилятор включится, а горение в пиролизной камере возобновится.

Определение размеров и мощности

Прежде чем приступить к изготовлению пиролизного котла, следует провести расчёт размеров камер топки и дополнительных отсеков. В качестве исходных данных принимается требуемая теплотворная мощность, определяемая с учётом КПД самодельного котла порядка 75–80%. В домашних условиях можно изготовить твердотопливные котлы мощностью до 20–25 кВт, более производительные агрегаты требуют использования жаропрочных сталей значительной толщины, которые плохо поддаются свариванию в домашних условиях.

Мощность котла и продолжительность его работы определяются объёмом камеры газификации. Без учёта КПД теплотворность большинства распространённых пород древесины составляет около 4–5 тыс. ккал/кг, что примерно соответствует 4–4,5 кВт·ч тепловой мощности. Эти значения применимы только для древесины с влажностью не более 25%. Суть расчёта проста — определить требуемую мгновенную мощность и умножить её на количество часов работы. Стоит помнить, что пиролизные котлы даже совершенных конструкций имеют предельную продолжительность работы не более суток, а самостоятельно произведённые агрегаты следует рассчитывать максимум на 12–15 часов непрерывного горения.

Объём камеры закладки определяется из расчёта 2 литра на каждый килограмм дров. К полученному значению нужно добавить около 30%, ведь в пиролизном котле используют неколотые чурки, которые невозможно уложить вплотную. Размер камеры сгорания газов должен составлять не менее 30–40% от объёма камеры газификации. Наиболее выгодной считается структура котла, в которой две камеры расположены одна над другой, имеют одинаковую форму, но отличаются по высоте.

Тестирование и подключение к системе

Твердотопливный котел для отопления дома готов. Теперь необходимо его проверить. Для этого на один из сгонов накручивается заглушка, а во второй заливается вода. Если через сварные швы вода не проходит, то сварка была проведена на высоком уровне.

Опасаться, что во время работы отопительный агрегат потечет, не стоит. Готовый агрегат подключается к системе отопления загородного дома. То есть, соединяются сгоны с патрубками подачи и обратки теплоносителя.

Монтаж дымохода

Проводится монтаж дымохода

Обратите внимание, что этот элемент прибора должен выходить вертикально вверх. Если так расположить его не удается, то отводов должно быть минимальное количество

В неотапливаемом чердаке его придется утеплить.

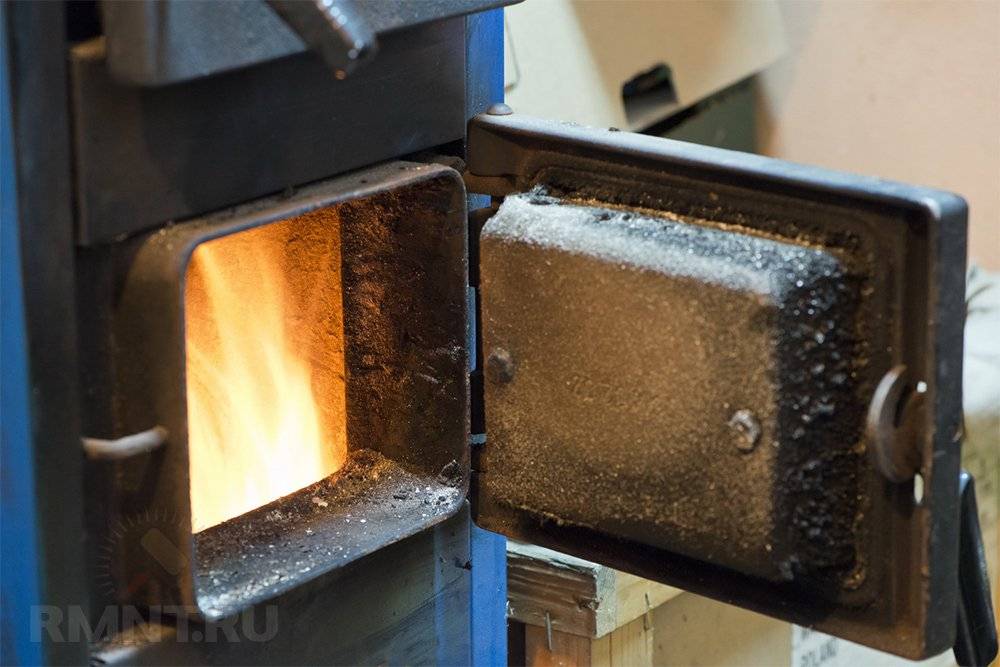

Первая растопка

Очень важно правильно провести первую топку. При этом нельзя использовать большое количество топлива

Небольшая закладка должна протопить сам агрегат, особенно это касается дымохода. При резком повышении температуры на его стенках может образоваться конденсат, который превратится в деготь, сужая диаметр. А это понижение тяги, которая отвечает за корректную работу отопительного прибора.

Регулировка зазора

В процессе топки регулируется зазор в поддувало. Надо найти оптимальный размер, который обеспечит топочную камеру необходимым количеством свежего воздуха (кислорода).

Обязательно обращайте внимание на высоту закладки. Ее верхний край должен располагаться на расстоянии 20 см от внутреннего блина

Это расстояние обеспечит оптимальное сжигание дров или угля. При этом дым и угарные газы беспрепятственно будут выводиться через дымоходную трубу.

Чугунные и стальные конструкции – в чем отличия

Из какого бы материала ни был изготовлен котел, очень важно, чтобы он соответствовал основным эксплуатационным характеристикам. Разберемся в них более подробно.

В первую очередь стоит обратить внимание на материал теплообменника – чугун или сталь. Если вы хотите воспользоваться готовой схемой твердотопливного котла – своими руками чугунный теплообменник сделать вряд ли получится

Такая работа требует как специального оборудования, так и особых знаний и умений. Поэтому можно приобрести готовые секционные конструкции, которые перед транспортировкой разбирают, а на месте снова собирают.

Чугунным теплообменникам свойственно покрываться сухой ржавчиной – особой пленкой, защищающей стенки агрегата от разрушения. Кроме того, влажная ржавчина также образуется намного медленнее, чем обусловлен длительный срок эксплуатации чугунных изделий – от 10 до 25 лет. Среди прочих преимуществ чугунных теплообменников можно назвать отсутствие необходимости в частом и сложном обслуживании. Чистка таких устройств требуется нечасто, да и нагар практически не снижает КПД котла. В случае необходимости ремонта или усиления мощности агрегата нужно лишь заменить дефектные секции или увеличить их число.

Недостатки чугунных изделий таковы:

• большая масса котла предполагает наличие отдельного фундамента;
• затруднения в процессе сборки и высокие затраты на транспортировку;
• чувствительность к термическим ударам – чугун не любит перепадов температур, поэтому контакт горячей поверхности с холодными дровами или холодной водой может быть губительным для него;
• большая тепловая инерционность – на разогрев котла требуется длительное время, но и его последующее остывание происходит медленно.

Что касается стальных изделий, то они менее чувствительны к перепадам температур и не боятся контакта с холодными объектами. Это свойство позволяет при сборке котлов отопления на твердом топливе по чертежам оборудовать их чувствительными автоматическими элементами. А благодаря небольшой инерционности такие агрегаты быстро прогреваются и остывают – это позволяет регулировать температуру воздуха в доме. При этом, можно сделать чертеж твердотопливного котла длительного горения своими руками, что позволит учесть все нюансы.

По внешнему виду котлы из стали – это сплошные сварные агрегаты, которые довольно сложно перевозить, хотя и чувствительность к механическим повреждениям у них намного ниже аналогов из чугуна.

Возможность ремонта стальных котлов с точки зрения некоторых специалистов весьма сомнительна. Отремонтировать, равно, как и сварить котел своими руками по чертежу в домашних условиях довольно непросто, со временем на швах в нем могут образовываться течи. Справедливости ради, отметим, что все зависит от навыков работника в работе со сварочным аппаратом. Но выполнить ремонт чугунного теплообменника все же проще – требуется только замена секций.

Как правило, котлы с чугунными теплообменниками являются энергонезависимыми, стоят недорого, поэтому они могут стать достойной альтернативой уже установленному отопительному оборудованию в случае отключения электричества. Циркуляция теплоносителя в таких агрегатах происходит естественным путем, без применения насоса. Однако монтаж батарей нужно выполнять так, чтобы вода по трубам при нагревании свободно перемещалась по трубам под воздействием давления в котле.

Виды топлива

Осиновые евродрова

Одним из наиболее положительных свойств пиролизных котлов является то, что они способны качественно эксплуатироваться на любом твердом топливе.

Это может быть черный и бурый уголь, а также древесина и торф и т.д.

Разумеется, на каждом из этих видов топлива, пиролизный котел способен работать в течение определенного времени до момента, когда оно полностью сгорит.

Время сгорания разного топлива следующее:

• бурый уголь – 8 часов;
• твердая древесина – 6 часов;
• мягкая древесина – 5 часов;
• черный уголь – 10 часов.

Как показывают наблюдения, наиболее эффективным топливом для пиролизного котла является сухая древесина. Она, при длине 45-65 сантиметров дает возможность котлу функционировать наиболее эффективно и увеличивают время его эксплуатации.

Но если эти виды топлива отсутствуют, можно использовать любой вид органического топлива.

Топливные брикеты

Разумеется, если оно разрешено для применения в таком котле.

К разрешенным видам топлива относятся:

• брикеты и пеллеты для отопления;
• древесные отходы;
• промышленные отходы, содержащие целлюлозу;
• некоторые разновидности торфа.

При отоплении необходимо учитывать, что если расход первичного и вторичного воздуха подобраны правильно, а влажность воздуха не выше допустимой, то не будет выделяться побочных продуктов при горении.

Будьте внимательны: если влажность высокая, то неизбежно выделение сильного водяного пара, а значит, неизбежно, будет появляться деготь, копоть, ухудшится теплотворные характеристики газа и может произойти затухание котла.

Схема, особенности работы

Вторично в 2000-х годах, когда у среднего производителя появились достаточные производственные возможности и материалы, началось производство на бытовом уровне. У потребителя лживая вызывала интерес, — появились продажи и прибыль.

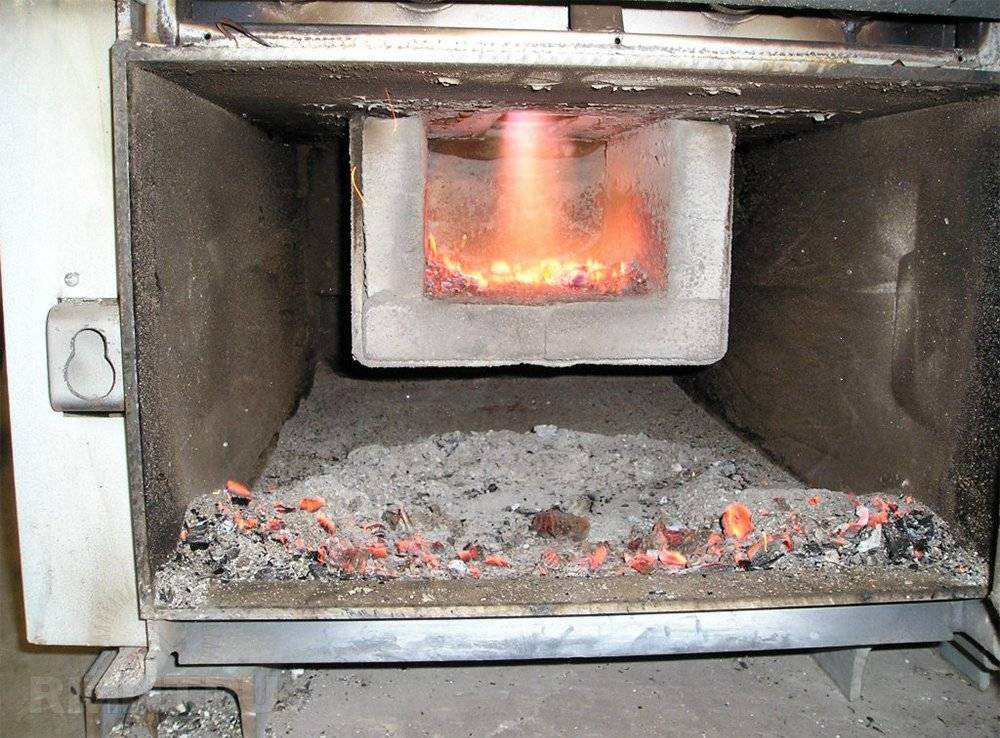

Схема пиролизного котла обычная – в большой камере закладка дров сначала разгорается, затем автоматика перекрывает воздух и при его недостаче дрова тлеют длительное время. Выделяющийся угарный газ и большое количество зольных частиц – чистого углерода С смешивается с подогретым воздухом во вторичной камере, где и догорают.

В этой горелке всегда красноватое пламя – прямой признак реакции с участием углерода.

Печь длительного горения своими руками: схема и пошаговая инструкция

Наиболее распространённые материалы для изготовления печей длительного горения — металл и кирпич.

Изготовление печи «бубафоня» из газового баллона

Для самостоятельного изготовления печи «бубафоня» лучше всего подойдёт использованный газовый баллон объёмом 50 л. Порядок выполнения работ следующий:

1. Срезать верхнюю часть баллона на месте закругления корпуса с помощью болгарки. Этот фрагмент послужит крышкой в будущей конструкции.

   Верхнюю часть баллона удобно использовать в качестве крышки печи

2. К верхнему краю (на месте среза будущей крышки) приварить металлическую полосу. Такой бортик не даст крышке съезжать.
3. Далее необходимо изготовить прижимной поршень, благодаря которому топочный материал будет придавливаться во время горения. Из толстого стального листа вырезать круг диаметром немного меньше корпуса. Круг должен свободно опускаться внутрь баллона. Зазор между стенкой корпуса и кругом должен быть шириной 8–10 мм.
4. В середине круга просверлить отверстие диаметром 100 мм. Удобно это сделать, используя корончатое сверло.
5. Взять трубу с аналогичным диаметром и приварить один её конец к середине круга. В результате получится деталь с общим отверстием.

6. Затем к тыльной стороне круга приварить четыре отрезка швеллера в крестообразном порядке. Они образуют своеобразные каналы, по которым в топочную камеру будет поступать воздух.

   Вместо швеллеров на поршне можно использовать уголки

7. Приварить рукоятки и подставки.
8. Зачистить острые и выступающие фрагменты сварки напильником или болгаркой.

Видео: как сделать печь «бубафоня» из газового баллона

Изготовление печи длительного горения из кирпича

Безусловно, в сравнении с самодельной металлической конструкцией кирпичная печь смотрится более выигрышно. Однако её самостоятельное изготовление — процесс трудоёмкий, требующий определённых навыков и времени.

Над топочной камерой предусмотрена варочная панель для приготовления пищи

Подготовка фундамента

Поскольку кирпичная кладка довольно массивна, для печи обязательно нужен прочный фундамент. Глубина фундамента должна обеспечивать устойчивость конструкции. Подготовка фундамента происходит следующим образом:

1. Сначала необходимо выкопать небольшой котлован глубиной 30 см. Его ширина и длина должна быть на 10 см больше предполагаемых габаритов печи.
2. Дно ямы разровнять и покрыть рубероидом либо другим изолирующим материалом.
3. Сверху насыпать слой песка толщиной 10 см, который необходимо утрамбовать.
4. Сверху песчаной подушки насыпать слой мелкого гравия аналогичной толщины.
5. Для надёжности основания его можно армировать металлической решёткой. Для этого используют арматурные прутья, соединённые между собой проволокой. Ширина ячеек решётки должна составлять не более 10 см. Толщина прутьев подбирается в пределах от 8 до 12 мм.
6. Уложить решётку в котлован так, чтобы она не касалась дна. Для этого под металлический каркас подложить обломки кирпичей.
7. Залить бетонную смесь марки М-200 или М-250. Бетон должен полностью покрыть металлический каркас.

Для надёжности фундамент можно армировать металлической решёткой

Порядовка кирпичной кладки

Через несколько дней, когда основание затвердеет, можно приступать к кирпичной кладке печи длительного горения. Прежде чем начинать строительные работы, необходимо замочить кирпич на сутки в воде. Это необходимо сделать, чтобы уложенный в ряды кирпич не вытягивал влагу из смеси. Кирпичи следует укладывать следующим образом:

1. Первый и второй ряд необходимо выложить сплошными слоями.
2. На втором ряду будет установлен зольник, поэтому нужно предусмотреть место для дверцы.
3. На пятом ряду над дверцей устанавливается перекрытие. Впоследствии в него будет установлен короб сушильной камеры.
4. Шестой и седьмой ряд предназначены для размещения колосниковой решётки и установки дверцы в топочную камеру.
5. С восьмого по десятый ряд будет размещена топка. Во время кладки топочной камеры необходимо использовать огнестойкий материал — шамотный кирпич. В качестве склеивающего вещества для кладки использовать смеси, основанные на глине. В продажу поступают готовые смеси, предназначенные для кладки печей.
6. Одиннадцатый ряд выполняет функцию потолка топочной камеры и формирует область для дымохода. Сверху этого ряда необходимо уложить стальную арматуру и залить её цементной смесью.
7. На двенадцатом ряду формируется место для варочной панели.
8. Начиная с тринадцатого — четырнадцатого ряда закладываются ряды для дымохода. Его высота изготавливается по индивидуальным проектам, поэтому количество рядов можно увеличивать в несколько раз.

Порядок укладки кирпичей для печи длительного горения с варочной панелью

Твердотопливный котел своими руками – это реальность

Выполнить твердотопливный котел своими руками может любой человек, который владеет техникой работы со сварочным аппаратом и болгаркой. Прежде чем приступать к работе, нужно выбрать оптимальный тип нагревательного элемента, выполнить правильный расчет мощности котла отопления на твердом топливе, подобрать нужный конструкционный материала, определиться с видом теплообменника.

В обязательном порядке в ходе работ следует руководствоваться государственными стандартами относительно безопасности и эффективности теплового оборудования. Выполнять котел нужно по заранее созданному чертежу, для создания которого можно привлечь специалиста.

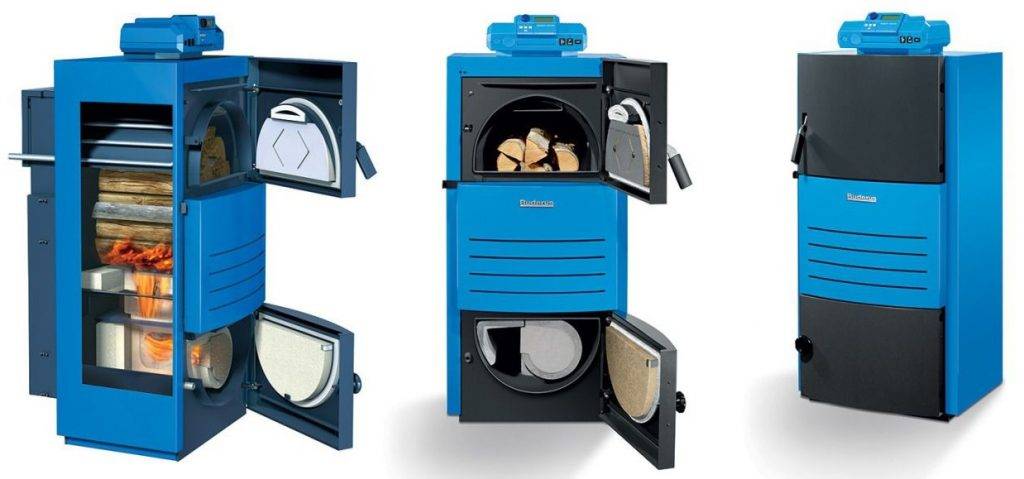

Классическое устройство пиролизного котла

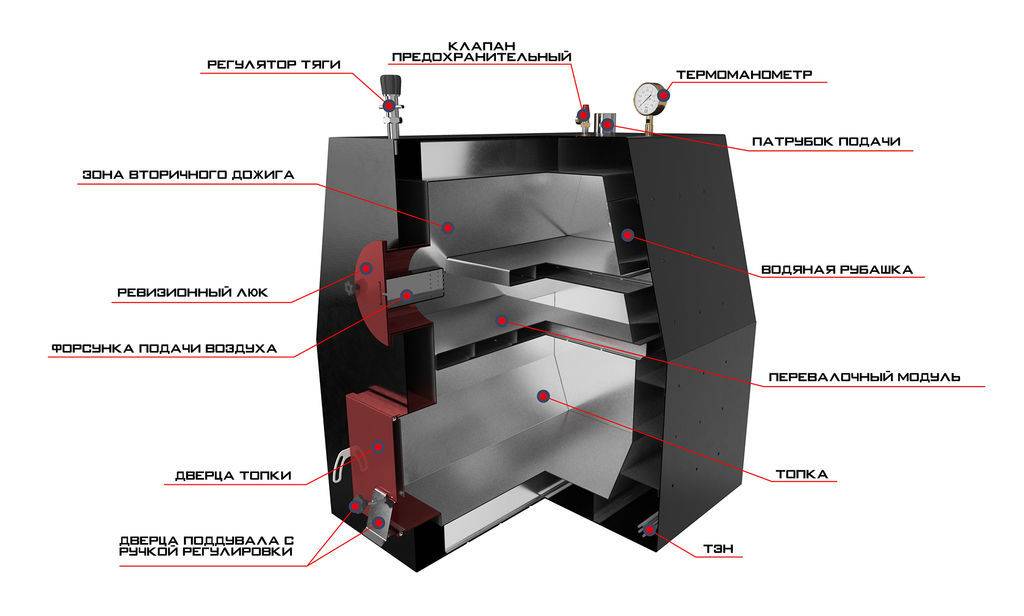

Основной конструктивной особенностью этого вида отопительного оборудования является наличие двух камер сгорания. Это необходимо для качественного использования процесса пиролиза.

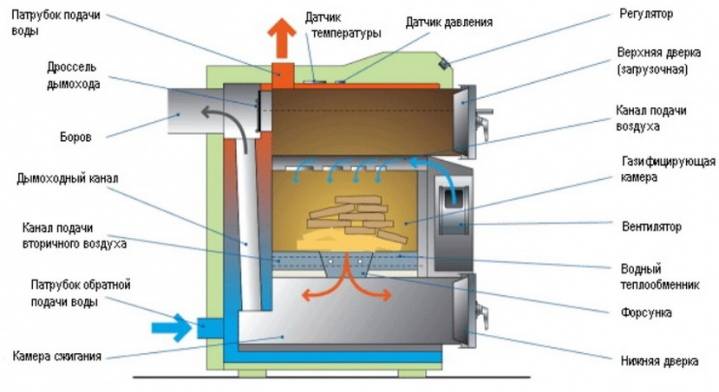

Схема устройства самого обычного «ненавороченного» варианта (клик для увеличения)

Первая камера или камера загрузки предназначена именно для пиролиза топлива. Процесс возможен только при  низком содержании кислорода. Именно здесь дрова разделяются на сухой остаток и газы. Далее газы попадают во вторую камеру, куда принудительно подается вторичный воздух, что способствует улучшению процесса горения.

Камеры разделены колосником, на который уложены брикеты. Еще одной технологической особенностью такого котла является верхнее дутьё. Из-за повышенного аэродинамического сопротивления в топке в приборах обычно применяется принудительная тяга. Она может быть реализована за счет дымососа или дутьевого вентилятора.

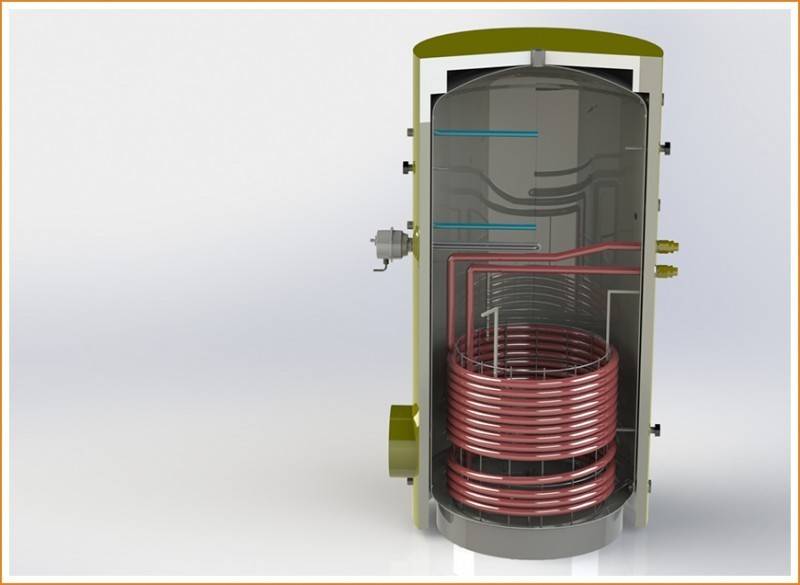

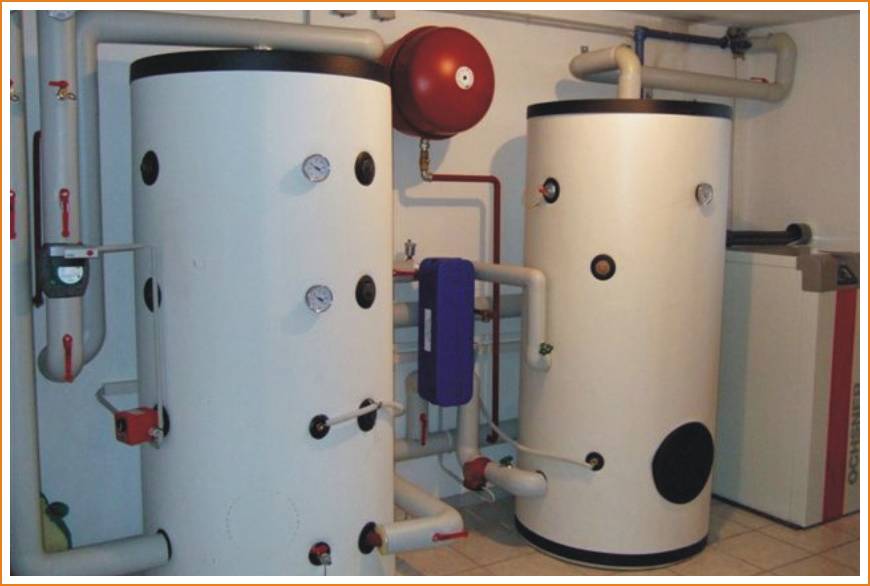

Для чего нужны топливные аккумуляторы

Это разновидность пассивной отопительной арматуры делающей эксплуатацию системы отопления такой же удобной как и при использовании газового котла. В нем хранится избыток тепловой энергии, когда твердотопливный котел работает в штатном режиме, нагревая воду для системы отопления и ГВС.

Когда интенсивность пламени в топке снижается вплоть до полного угасания, горячая вода из аккумулятора автоматически начинает подаваться в систему. Таким образом можно поддерживать комфортную температуру до следующего розжига котла после чего аккумулятор автоматически возвращается в режим зарядки.

Конструкция

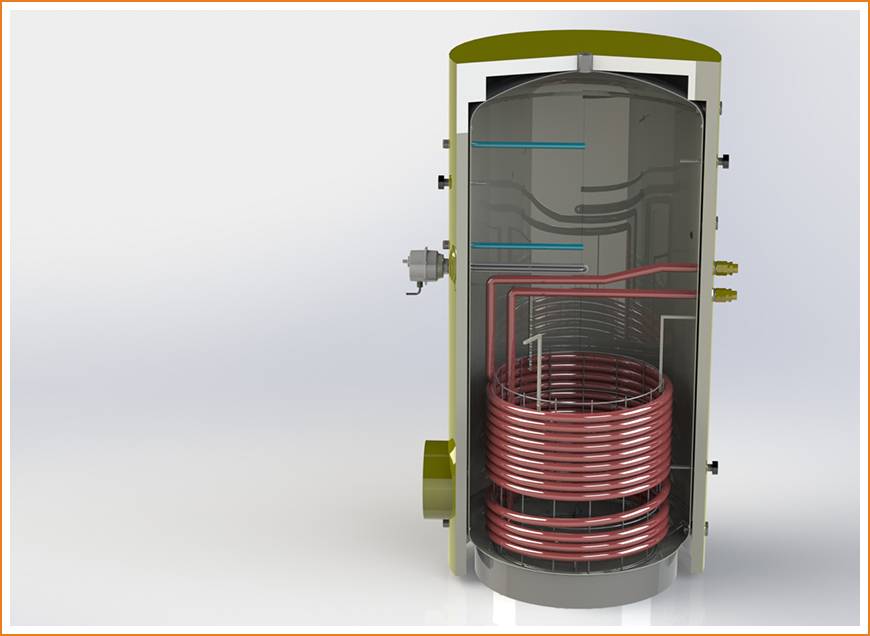

Представляет собой металлический бак различной, но чаще всего овальной формы, оснащенный фланцами для подключения входящих и выходящих трубопроводов.

По имеющейся оснастке аккумуляторы подразделяют на:

• Простые – не имеющие внутри дополнительных узлов.
• Сложные – оснащенные дополнительными конструктивными элементами, располагаемыми внутри.

Емкость выполняется из углеродистой или нержавеющей стали путем сваривания листового металла. Внутри аккумулятора могут находиться теплообменники через которые циркулирует котловая вода тем самым подогревая воду в емкости.

Их количество и конструкция обуславливаются мощностью аккумулирующего устройства. В качестве дополнительных также могут применяться отдельная емкость для подогрева воды на нужды ГВС и встроенный электронагреватель.

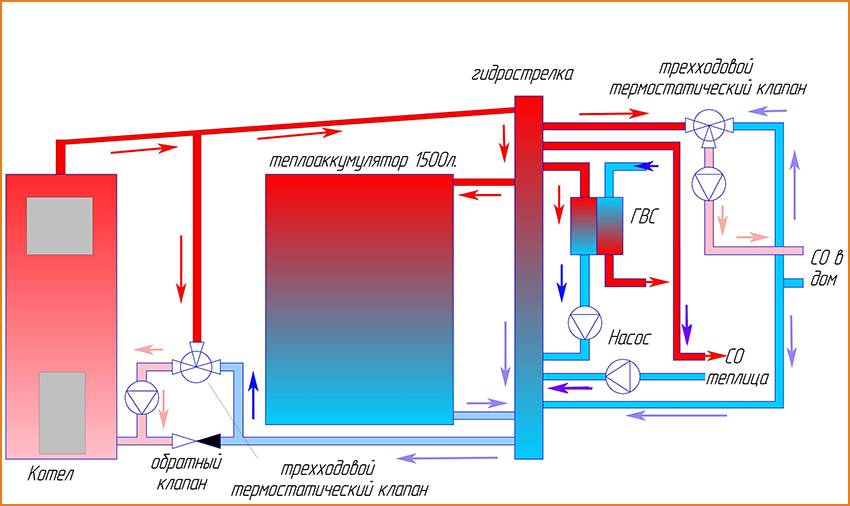

Принцип работы теплоаккумулятора

Принцип работы твердотопливного котла ранее подразумевал необходимость круглосуточного добавления топлива. С появлением теплоаккумулятора эта проблема исчезла. Котловая вода проходя через теплообменники внутри бака частично отдает свое тепло находящейся в нем воде и воде в дополнительном баке для нужд ГВС.

При полном сгорании топлива в топке циркулирующий по системе теплоноситель начинает охлаждаться и в систему подается теплоноситель из бака. Наличие автоматической подачи зависит от сложности отопительной системы, в самодельных же аккумуляторах нередко обходятся и без этой опции делая переключение вручную.

В некоторых моделях встраивают электрический нагреватель что позволяет еще больше увеличить время работы в режиме разрядки.

Где используется устройство?

Сфера применения аккумулятора – отопительные системы различной конструкции. По сути, нет ограничения ни для каких систем, однако чем она больше, тем должна быть большей и емкость резервуара. В промышленных моделях предусматривается возможность создания каскада из нескольких аккумуляторов подключаемых друг к другу.

Принцип действия и преимущества

Практика использования твердотопливных установок с водяным контуром показывает, что самым простым и приемлемым вариантом является изготовление и применение для отопления дома классических самодельных устройств прямого горения на дровах.

Самодельные твердотопливные установки для обогрева частного дома – хорошая альтернатива дорогостоящему газовому и электрическому оборудованию

Преимущества самодельной установки

Помимо экономии средств, выбор в пользу самодельной установки имеет и другие преимущества:

• Профессионально выполненный из качественных материалов и комплектующих теплогенератор выдерживает критические нагрузки при избыточном давлении до 4 Атм. Такие ситуации случаются при закипании воды в рубашке и теплообменнике по причине прекращения циркуляции теплоносителя, возникающего по разным причинам. Последствием высокого давления пара может стать разрыв теплообменника в слабом месте.
• При изготовлении конструкции своими руками есть возможность ее усовершенствования в соответствии с вашими требованиями, своей системой отопления, под доступный вид топлива.
• Модернизацию установки проводят поэтапно. После года успешной эксплуатации базовой модели можно ее автоматизировать, добавив комплект автоматики. Делается это в перерыве между отопительными сезонами. На следующий год вносятся новые, улучшающие систему изменения.

Правильно обустроенная отопительная система, практичный, надежный и экономичный котел, изготовленный собственноручно, на долгие годы обеспечат комфорт и уют в вашем доме

Принцип действия базового отопительного агрегата

Принцип действия простой: дрова закладываются в топку, поджигаются и горят при естественной тяге дымохода. Тепло отдается водяной рубашке и теплообменнику. Интенсивность горения регулируется при помощи дверцы зольника, в народе называемого поддувалом. Количество воздуха, поступающего через колосниковую решетку в топку, дозируется открыванием этой самой дверцы. Схема работы теплообменника такова: сквозь дымогарные трубы проходят дымовые газы высокой температуры, отдающие тепло омывающей их воде. Классическая базовая конструкция отличается:

• простотой изготовления;
• удобством обслуживания;
• не ограничивает влажность дров;
• ремонтопригодностью, возможностью модернизации и устранения недостатков, обнаруженных при эксплуатации.

Объем камеры сгорания определяется методом расчета под свои условия или на основании готового расчета по мощности агрегата, отапливаемой площади и т.д. Частью камеры сгорания является камера отвода горячих газов, через которую происходит их подача к дымоходу для дальнейшего выведения.

Схема устройства классического отопительного котла достаточно проста. Это наиболее доступный вариант для изготовления своими руками

Создаём пиролизный котёл

Разбор схем и чертежей

Чтобы создать пиролизный котёл своими руками, важно тщательно изучить схемы и чертежи. Именно по ним вы сможете подобрать конструкцию и максимально точно определить количество нужных для строительства материалов

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

На схеме и чертеже пиролизного котла отображены основные элементы, без которых невозможно построить конструкцию своими руками:

• регуляторы,
• дымовые каналы,
• отверстия для воздуха,
• трубы для подачи воды,
• трубы для отвода воды,
• камера сгорания,
• вентилятор.

Очень важно при изготовлении пиролизного котла своими руками придерживаться чертежей и схем. Дело в том, что это сложное устройство, в котором будут происходить высокотемпературные процессы

Поэтому малейшая ошибка может обратиться аварийной ситуацией

Поэтому малейшая ошибка может обратиться аварийной ситуацией.

Для частного дома будет достаточно пиролизного котла, мощность которого составляет 40 кВт. Не стоит стремиться к большой мощности. Дело в том, что в таком случае конструкция становится значительно сложнее. Мало того, конечная стоимость также увеличивается.

Выбор мощности пиролизного котла, который вы собираетесь создать, влияет на размер ключевых деталей на чертеже или схеме. От правильного подбора размеров зависит нормальное функционирование устройства.

Совет. Если вы владелец маленького домика, то можно остановить свой выбор на котле с мощностью в 30 кВт. Этого будет более чем достаточно.

Инструменты, необходимые для изготовления котла своими руками

Чтобы своими руками сделать конструкцию, работающую на основе пиролизной реакции по чертежам и схемам, необходимо запастись некоторым инвентарём. Для воплощения задумки в жизнь, вам понадобятся следующие материалы и инструменты:

• болгарка,
• сварочный аппарат,
• шлифовальные круги,
• электрическая дрель,
• электроды,
• трубы различного диаметра,
• полосы стали,
• термодатчик,
• вентилятор,
• металлические листы.

Это базовый набор, который необходим, чтобы создать пиролизную систему своими руками по схемам и чертежам. Конечно же, в процессе работы может возникнуть необходимость в дополнительных инструментах и материалах.

Внимание. Толщина стали для корпуса должна быть 3 мм, а лучше 4

Тонкости сборки

После того как вы выберите подходящую схему, можно будет приступить к сборке. При этом необходимо придерживаться следующих рекомендаций:

Отверстие, через которое в топку будут попадать дрова и брикеты должно располагаться немного выше, чем у обычных твердотопливных конструкций. Не забудьте про ограничитель. Его главная задача — это контролировать количество воздуха. Для его создания нужна семидесятимиллиметровая труба в сечении. Её длина должна быть больше корпуса. К ограничителю приваривается диск. Элемент должен быть выполнен из стали. Место приваривания — низ конструкции. В результате у вас получится зазор в 40 мм. Чтобы установка ограничителя стала возможной необходимо сделать дырки в соответствующих местах крышки. Лучшей формой для отверстия, через которое будут загружаться дрова является прямоугольник

При этом важно не забыть о дверце. Она должна иметь специальную накладку для лучшей фиксации. Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола

Трубу для теплоносителя нужно сделать с изгибом

Также в конструкции необходимо предусмотреть отверстие, через которое будет удаляться зола. Трубу для теплоносителя нужно сделать с изгибом

Это позволит повысить отдачу тепла.

Ещё одним важным элементом согласно любой схеме и чертежу является вентиль. С его помощью вы сможете контролировать количество теплоносителя, поступающего внутрь. Поэтому лучше всего расположить его в удобном и легкодоступном месте. Сам алгоритм создания пиролизного котла своими руками по чертежам вы можете увидеть на видео внизу.

После сборки огромное значение имеет первый запуск. Лишь после того, как вы убедитесь, что в продуктах горения нет угарного газа, можно будет утверждать, что всё сделано правильно. Для этого лучше использовать специальное оборудование.

Создать котёл, работающий на основе принципа пиролиза можно своими руками. Но перед тем как начать работу необходимо написать проект. Основную роль в нём будет играть рисунок со схемой изделия и размерами.

Обсудить статью на форуме

Двухтрубная схема

Двухтрубная система отопления

Из всех современных схем отопления двухтрубная считается наиболее эффективной. В ее основе лежит замкнутый контур, где соединяются все составляющие конструкции. Ее принцип работы достаточно прост: теплоноситель постепенно достигает нужной температуры и начинает распространяться по всей батареи. Здесь уже происходит процесс обмена энергии между жидкостью внутри и материалом изготовления. Таким образом, теплоноситель полностью отдает тепловую энергию и возвращается в основной котел. Далее процесс повторяется.  Двухтрубная схема была создана для того, чтобы избежать недостатков однотрубной конструкции. В данном случае оборудование включает в себя работу двух основных деталей:

• Трубу для подачи тепла, по которой вода циркулирует в батарею;
• Для отвода тепла, по которой жидкость возвращается в котел.

За счет этой схемы и удается достичь максимального коэффициента полезного действия.

Виды двухтрубной системы

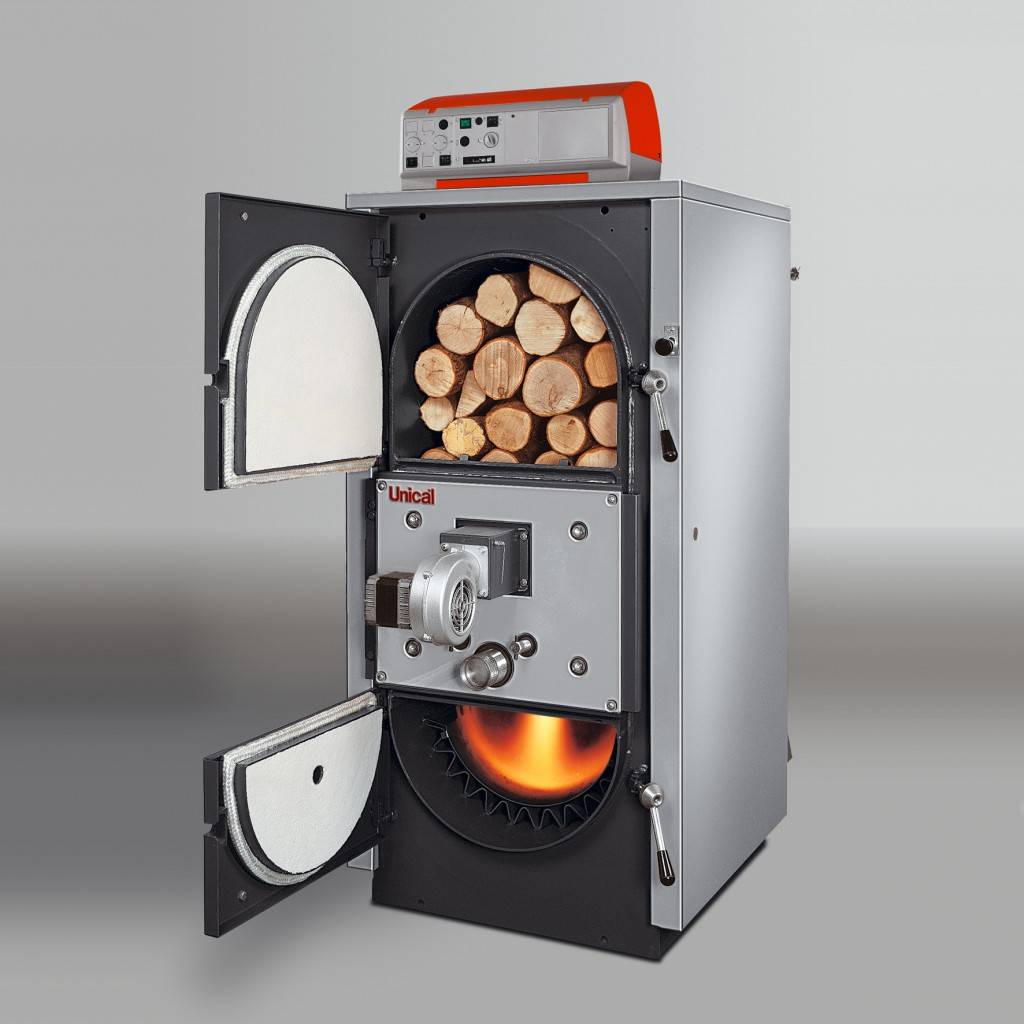

Пиролизные котлы длительного горения с водяным контуром

Пиролизные котлы длительного горения с водяным контуром являются прекрасным альтернативным источником энергии в частных домах в условиях частых перебоев газоснабжения.

Котел твердотопливный длительного горения с водяным контуром может работать на дровах и на других видах твердого топлива: уголь, древесные отходы и т.д.

Главный минус этого типа котлов – высокая цена. Кроме того, в отличие от многих других видов котельного оборудования, пиролизный котел длительного горения с водяным контуром чаще всего энергозависимый.

От электричества питаются не только циркуляционный насос и приборы контроля, но и встроенный вентилятор: на естественной тяге это оборудование, как правило, не работает.

Твердотопливные дровяные и угольные котлы по популярности уступают только газовым. При этом они имеют один серьезный недостаток — загрузку топлива необходимо проводить несколько раз в сутки.

При обычном сгорании дров КПД котлов не превышает 75%, и часть горючих веществ просто улетает в трубу.

Пиролизные котлы длительного горения с водяным контуром гораздо практичнее и эффективнее.

Ни для кого не будет секретом то, что котлы пиролизные отопления на данный момент являются очень необходимыми и востребованными устройствами отопительных систем. Именно по этой причине очень многих наших людей стали интересовать именно эти агрегаты.

Пиролизный котел представляют собой особый котел отопления, который в качестве топлива может использовать паллеты, уголь, дерево, и иные материалы.

Одним из основных критериев, в зависимости от которого подразделяют отопительные котлы, является вид топлива, на котором они работают. Таким образом, на сегодняшнем рынке можно встретить котлы на паллетах, угле, дровах. Также можно для себя найти котлы так называемые универсальные.

Наиболее распространенным на данный момент являются дровяные твердотопливные котлы, которые имеют множество преимуществ. Первое – это то, что топливо считается самым доступным. Также необходимо отметить то, что такие котлы продаются по приемлемым ценам.

Отличительной чертой пиролизных котлов является контроль уровня кислорода в камере сгорания, и соответственно контроль температуры и скорости сгорания топлива. Пиролизный котел на твердом топливе обеспечит вашу независимость от газа и электричества, поскольку расходы на эти энергетические источники значительно превышают стоимость твердого топлива.

Сборка котла отопления на электродах

Устройства данного типа стали активно использоваться лишь в последние 10-15 лет. Это более технологичные приспособления, по сравнению с ТЭНовыми.

Конструкция

В электронных электрических котлах жидкость играет роль нагревательного элемента. Собранный своими руками электрический котел данного типа представляет собой корпус из металла, внутри которого расположен изолированный стальной электрод.

На корпус подается 0, а на электрод — фаза. Во время подачи напряжения начинается колебание ионов воды с частотой в 50 герц. При этом жидкость постепенно нагревается. Благодаря такому свойству подобные котлы еще называют ионными.

Размеры электродных котлов невелики. Их можно сделать из трубы сечением до 320 мм и длиной до 60 см. Однако электрокотел для отопления дома своими руками можно сделать и намного меньше.

Преимущества:

• небольшие размеры, благодаря которым ионный котел можно разместить даже в небольшой квартире;
• отсутствие, так называемого, «сухого хода», что гарантирует исправность котла, поскольку без жидкости внутри он не будет работать;
• устойчивость к перепадам напряжения;
• высокая скорость нагрева и остывания, что означает легкость регулировки;
• экономичность в потреблении электроэнергии по сравнению с приборами на ТЭНах.

Среди недостатков таких котлов можно назвать следующие моменты:

важным условием эффективного функционирования электродного котла является уровень теплопроводности и качество теплоносителя;
прибор необходимо надежно заземлить, поскольку велик риск поражения электрическим током;
важно исключить возможность попадания внутрь системы воздуха, иначе, электроды придут в негодность из-за коррозии.

Принцип работы пиролизного котла

Химический процесс разложения древесины под высокотемпературным воздействием (от 200 до 800 °С) с ограниченным доступом кислорода называется пиролизом

Действие пиролизного котла основано на принципе сухой перегонки. Нагревание дров при недостатке кислорода приводит к образованию древесных кокса и газа. Полученный газ при смешивании с кислородом возгорается. Одновременно происходит взаимодействие и с углеродом. Продукты сгорания, выходящие из котла, содержат уменьшенное количество вредных веществ. Твёрдая часть древесины, сгорая, выделяет тепловую энергию.

Пиролизный эффект можно получить от сжигания топлива различных видов:

• дрова (бруски размером не более 450×250 мм );
• измельчённые ветки;
• брикеты;
• опилки;
• пеллеты (древесные гранулы);
• торф;
• кокс;
• уголь.

Древесина — наиболее эффективный вид топлива, выдающий большое количество пиролизного газа. К дровам можно подмешивать ветки и опилки в размере, не превышающем 25% общего объёма, для сохранения КПД (коэффициента полезного действия) на высоком уровне.

Отличием устройства пиролизных котлов от традиционных выступает наличие двух топочных камер: топливной (газификации) и сгорания.

Конструкции пиролизных котлов отличаются в зависимости от способа подачи воздуха: естественный, использующий тягу дымохода, и принудительный, нагнетающий воздух вентилятором.

В установках с естественной тягой вторичная камера расположена над главной топкой и поток воздуха проходит снизу вверх. При искусственной тяге наоборот: главная топка — под вторичной камерой и направление воздуха — сверху вниз.

Для чего он необходим

Пиролизные котлы становятся всё более популярными из-за роста стоимости других энергоносителей. Отопление помещений обходится всё дороже. Дрова — самый дешёвый вид топлива для традиционных котлов, но их требуется много.

Использование дополнительной энергии от сгорания газа, выделенного при пиролизе древесины, позволяет получить значительно больше тепловой энергии.

По сравнению с котлами, работающими на других видах топлива, устройства пиролизного принципа действия имеют следующие преимущества:

• снижение расхода воздуха на процесс горения газа;
• меньшее количество отходов — сажи и пепла;
• уменьшение в 3 раза выделения вредных веществ и компонентов;
• увеличение времени работы котла (временной промежуток между загрузками топлива (до 12 часов);
• возможность регулировки производительности котла в пределах 30–100%;
• облегчение процесса управления сгоранием пиролизного газа.
