Как сделать своими руками
По сути, такое сооружение не является верхом инженерной мысли, и вполне доступно к самостоятельному сооружению даже простому человеку, когда-либо державшего в руках линейку и ножницы по металлу.
Среди различных советов и рекомендаций по сооружению подобного устройства прислушаться следует ко многим, но начинать работу следует с самого простого – сделать рабочий чертеж и желательно модель из бумаги.

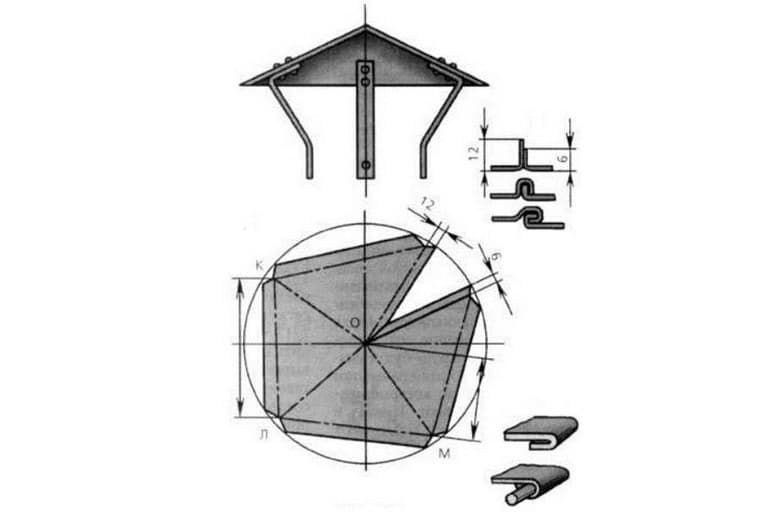

Чертежи
Самым простым и надежным вариантом для самостоятельного изготовления является колпак в виде грибка с четырьмя сторонами – такая конструкция довольно проста и не требует больших затрат как при изготовлении, так и при установке.
Основным элементом здесь является плоскость сторон. Чаще всего делаются замеры наружного размера дымохода.
Основными данными для разработки чертежа является:
- Высота грибка.
- Длина ребра соединения сторон пирамиды.
- Длина стороны по основанию.
- Периметр дымохода по внешнему обмеру.

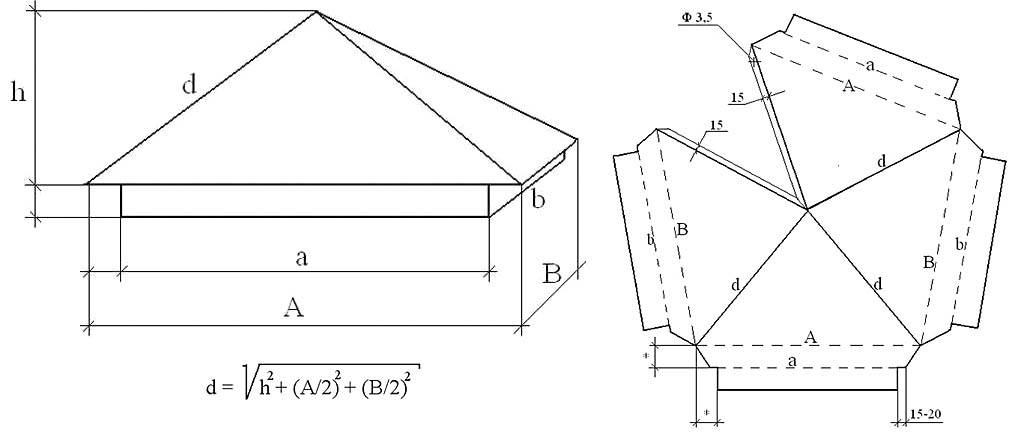

По сути, такой колпак является пирамидой с четырьмя сторонами, посаженной на основание – прямоугольника, равному площади сечения трубы и с периметром, соответствующим периметру трубы.
Последовательность разработки рабочего чертежа может быть следующая:
- Снятие размеров с дымоходной трубы.
- Определение размеров колпака.
- Изготовление рабочего эскиза изделия.
- Создание рабочего чертежа.
- Склейка масштабной наглядной модели из бумаги.
В обязательном порядке при расчете проводится проверка всех данных перед переносом на металл.
В качестве основы можно выбрать варианты колпаков для самостоятельного изготовления, которые представлены на различных сайтах для домашних мастеров. Но и при этом нелишне делать масштабную модель.
Пошаговая инструкция
Для изготовления простейшего дымника понадобятся:
- Листовой металл толщиной 0,5-0,8 мм.
- Заклепки для заклепочника.
- Заклепочник.
- Ножницы по металлу.
- Дрель с набором сверл.
- Молоток.
- Деревянные бруски для гибки металла.
- Струбцины или другие зажимы.
Этапы практической работы будут следующими:
- Рабочий чертеж переносится на листовой металл.
- Проводится раскрой металла.
- По линиям сгиба подгибаются края, делаются монтажные отверстия.
- Детали скрепляются заклепками.
- Верх устраивается на стойки и соединяется с обводом трубы.
- Полученная конструкция крепится на дымоход.
При изготовлении данной конструкции наилучшим вариантом является окрашенный металлический или оцинкованный лист. После соединения всех деталей для улучшения антикоррозионных свойств покрытия рекомендуется дополнительно окрасить внутренние поверхности колпака грунтовкой по металлу.
Также рекомендуется при установке на дымоходную трубу закрыть канал дымохода тряпкой чтобы избежать попадания внутрь канала частиц мусора и отколовшегося кирпича.
Монтаж дымника на кирпичную трубу
При установке дымника в первую очередь необходимо учесть, что масса его внушительна (может достигать 70 кг). Поэтому, прежде чем устанавливать этот аксессуар, необходимо определиться с принципом крепления.
ОСТОРОЖНО!
Крепление дымника должно быть максимально надежным и устойчивым к порывам сильного ветра.
Иначе, если ветер сдует этот массивный элемент, то, в лучшем случае, он повредит кровельное покрытие, или же, что хуже — принесет вред здоровью детей, играющим во дворе, или прохожим.
Крепить верхушки труб можно:
- дюбелями с саморезами (если труба выполнена из облегченного кирпича);
- анкерами (если масса элемента значительна).
Крепление дымника саморезами следует производить к самому верхнему ряду кирпичной кладки трубы. Так как чаще выполняется исполнение трубы из облегченного материала, то сверлить отверстия под дюбель следует в цементных швах кладки. Диаметр сверла (как и дюбеля) должен быть 8 мм.
Монтаж дымника-флюгера
Чтобы не терять значительное время на соотношение отверстий в трубе и аксессуара, сверлить лучше по отверстиям в колпаке, уже надетом на дымоход. Для большей надежности рекомендуется обмакнуть дюбеля в цементный раствор перед их введением в стену.
Высверлив все отверстия и установив дюбеля, закрепить элемент саморезами.
Последовательность выполнения работ по монтажу кованого дымника анкерами:
- по размеру трубы собрать фартуки в форме короба;
- изготовленный короб надеть на трубу;
- на короб установить дымник с кронштейнами так, чтобы была возможность отметить на трубе и кронштейнах отверстия для сверления;
- просверлить в коробе необходимые отверстия (8,5 мм);
- в трубе высверлить по отмеченным местам отверстия под анкеры в 10 мм. Глубина вхождения не менее 3 см;
- в отверстия установить анкеры;
- на короб надеть крышку с кронштейнами;
- по соответствию отверстий закрепить элементы болтами.
ВАЖНО!
Трубы под анкерные крепления должны быть выполнены из плотных (не пустотелых) материалов.
Иначе тяжелая конструкция дымника не будет прочно закреплена.
В разрезе
Далее для защиты дымохода от влаги и законченности его оборудования монтируют кожухи, которые также несут декоративные функции.
Пошаговая инструкция изготовления простейшего колпака
Исходные данные: труба дымохода из нержавейки Ø 120 мм, котел твердотопливный, колпак изготавливается из оцинкованной и окрашенной полимерной краской листовой стали толщиной 0,45 мм.
Труба дымохода из нержавейки
Мы рассмотрим самый простой, но очень эффективный вариант колпака. Сделать его можно в домашних условиях без использования специальных инструментов и оборудования, имеющегося у профессиональных жестянщиков.
Шаг 1. Определитесь с диаметром колпака. Практики рекомендуют, чтобы его края выступали за периметр трубы не менее чем по 10 см с каждой стороны. Имея это значение можно узнать диаметр круга, который надо вырезать из металла.

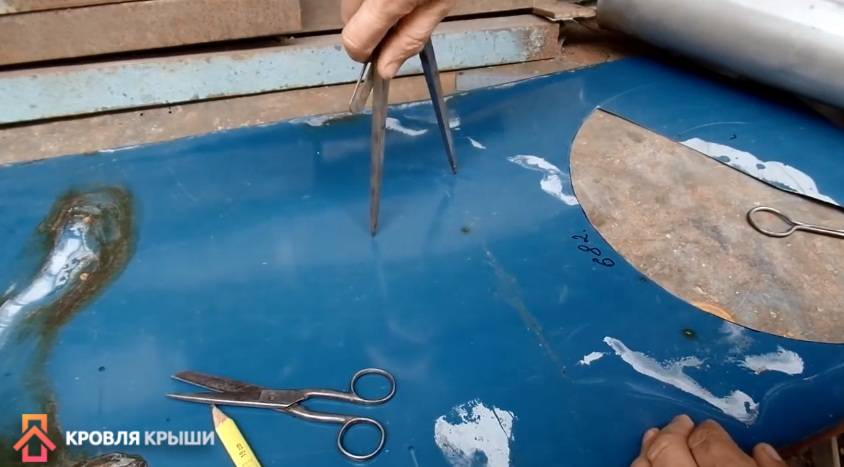

Круг вычерчивают на листе металла
Расчеты делаются таким образом.
- К диаметру трубы прибавьте величину свеса колпака с каждой стороны. В нашем случае диметр трубы 120 мм, к этому значению прибавим 200 мм (100 мм+100 мм), получится 320 мм.
- Теперь эту сумму нужно увеличить еще на 50 мм. Это увеличение требуется для компенсации уменьшения размеров на загиб колпака. Дело в том, что он будет иметь форму конуса, а при загибе диаметр плоского круга уменьшается. В нашем случае для изготовления колпака следует вырезать круг радиусом (320+50):2=185 мм.
Конечно, это не настоящие математические расчеты, они намного сложнее. Но для колпака нет надобности точно рассчитывать все размеры, допуски в несколько сантиметров никакой роли не играют.

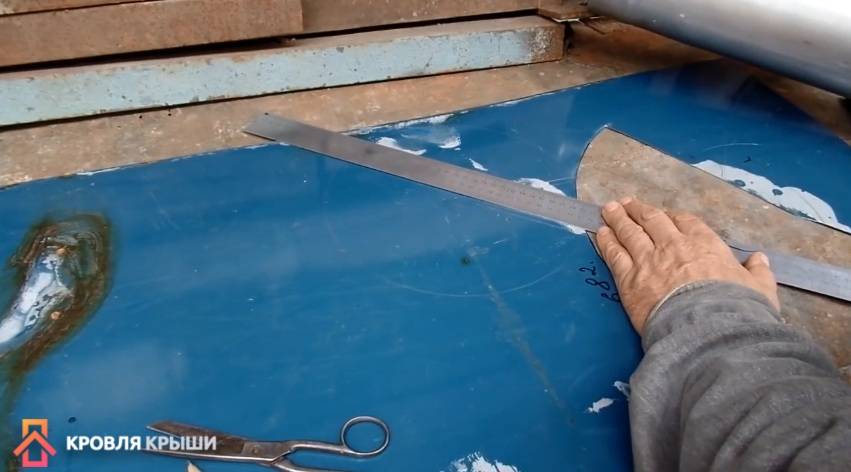

Расчерчивание металла с допуском на изгиб
Если желаете изготавливать более простую конструкцию конуса, то сегмент не вырезайте, а только прорежьте вертикальную линию к центру круга. Во время изгибания лишний металл уйдет в нахлест, в этом месте удобно просверлить отверстия и поставить заклепки.
Шаг 2. Ручными ножницами по металлу вырежьте заготовку, удалите клин из круга.

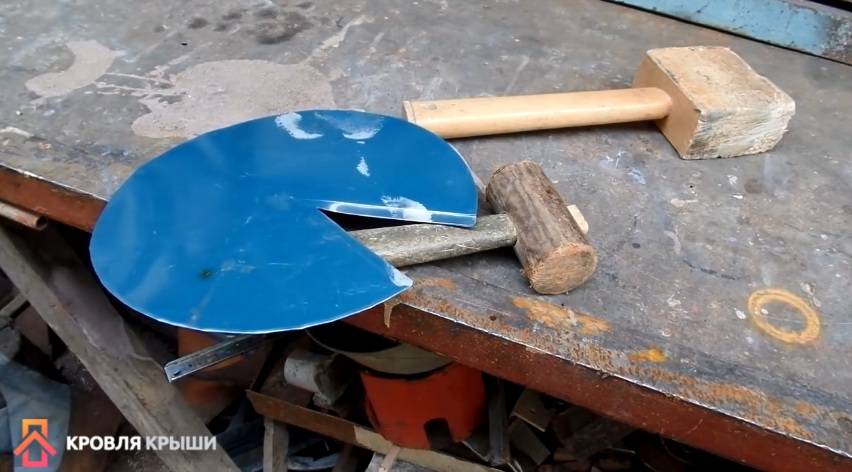

Вырезанная заготовка
Шаг 3. Сделайте с двух сторон заготовки специальные подгибы для фиксации конуса. Это следует делать в тех случаях, когда для крепления конуса не будут использоваться заклепки. Подгибы нужно делать молотком.

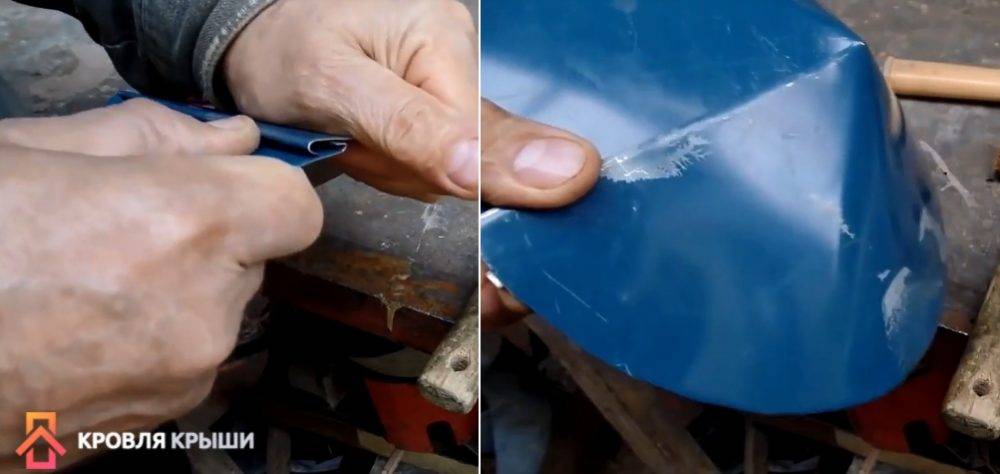

Подгибы для фиксации конуса делают молотком
Высота примерно 0,5 см, наворачивание в противоположные стороны. До конца подгибы не сжимайте, это делается на финишном этапе изготовления конуса. Если работать киянкой сложно, то можно сгибать металл обыкновенными пассатижами. Линия получится не такой ровной, но это не имеет значения. Колпак устанавливается очень высоко на дымоходе, с земли такие незначительные проблемы совсем незаметны.

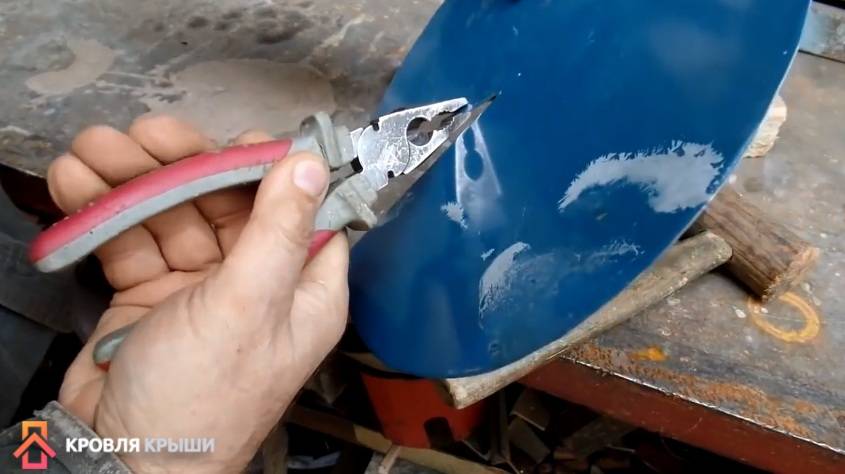

Подгибать металл можно пассатижами
Шаг 4. Согните конус, осмотрите соединение. Если какие-то части мешают фиксации, то их следует подогнуть или отрезать. Замок должен срабатывать четко по всей длине колпака.
Согнутый конус

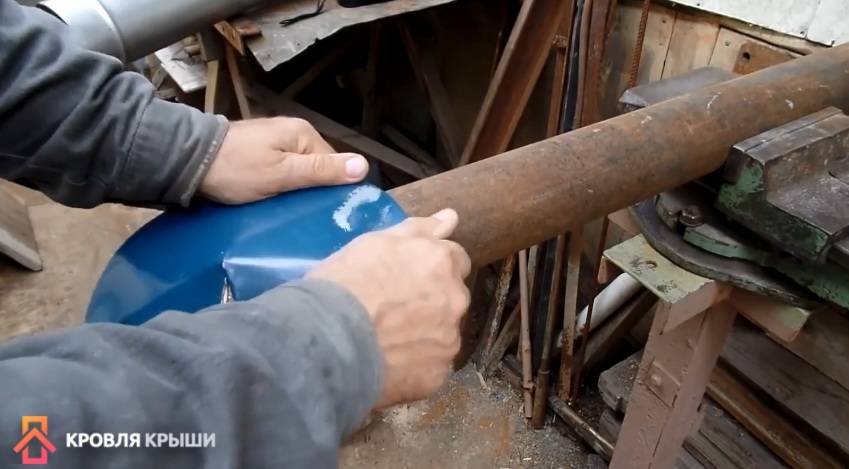

Шаг 5. Придайте колпаку форму. Для этого его нужно постепенно сгибать на так называемой правке. Это кусок трубы диаметром ≈ 50 мм, закрепленной в тисках. Постепенно сгибайте круг до того момента, пока он не примет форму конуса. Постоянно проверяйте изделие, слишком перегибать не стоит.
Сгибание колпака
Шаг 6. Соедините замок и склепайте его. Старайтесь, чтобы линия была максимально ровной.

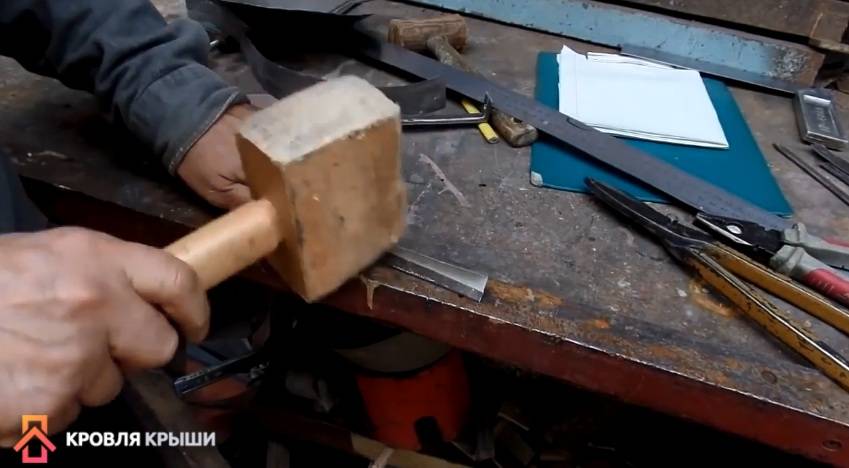

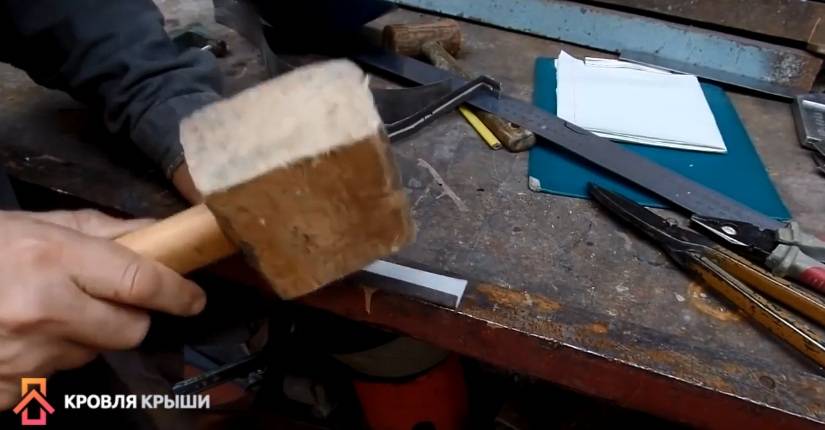

Склепать замок можно киянкой
На этом самый сложный этап изготовления колпака закончен, можно приступать к подготовке ножек для его фиксации. Вначале изготавливаются сами ножки, для них необходимо иметь три полосы металла шириной примерно 2 см и длиной до 15 см. Для придания ножкам большей жесткости следует по краям сделать фальц.
На ножках делают подгибы — фальц
Изготовление ножки, процесс
К трубе колпак фиксируется хомутом. Его можно купить готовым в специальном магазине или сделать самостоятельно. Второй вариант потребует больше времени, но зато конструкция имеет законченный дизайн в одном стиле.
Последний этап – сделайте разметку мест фиксации ножек к колпаку, высверлите отверстия и закрепите элементы. Для крепления лучше пользоваться заклепками. Такими же метизами крепится нижний конец ножек к хомуту. Теперь осталось закрепить колпак на трубе дымохода.

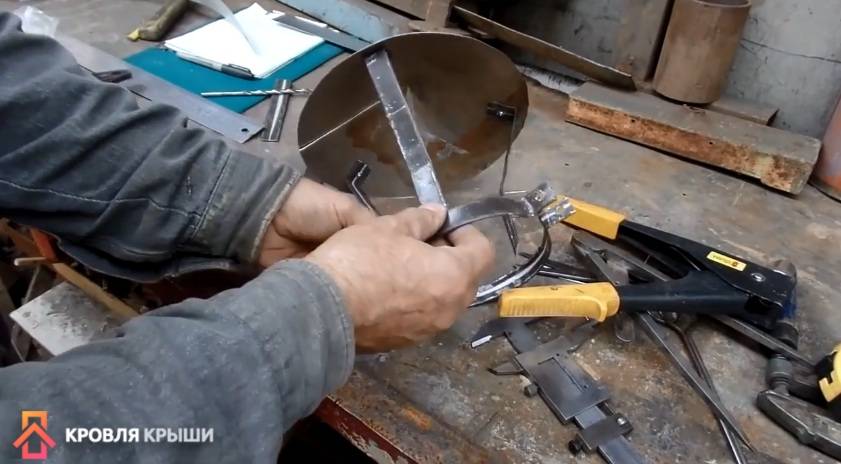

Крепление ножек
Крепление кольца к ножкам
Колпак на трубе

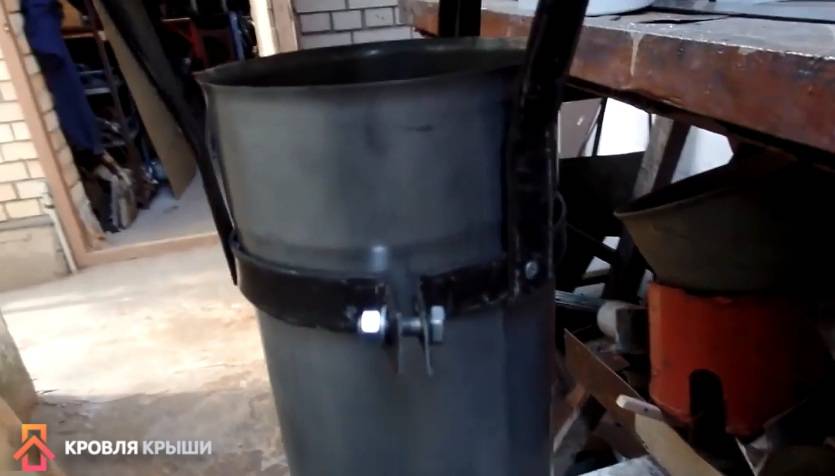

Фиксация кольца колпака
Изготовление колпака в виде конуса на трубу дымохода
Порядок действий:
- Сначала замеряется длина окружности трубы, откладывается на картоне. Чтобы было легко надеть основание на дымоход, добавляется 30 — 40 мм. Полоса такой длины будет служить основанием-хомутом.
- Радиус трубы замеряется, чертится окружность с припуском 15 мм для выступающих краёв. От центра чертится сектор с дугой около 120 мм. Этот клин вырезается.
- Края всех отдельных деталей совмещаются, крепятся клёпочным соединением.
- Ножки для грибка делаются из узких полос стали, сложённых в 2 – 3 слоя для крепости.
- Опоры крепятся к зонту и хомуту.
- Места соединений грунтуются, готовое изделие красится антикоррозийной краской.
Виды дефлекторов
Хуже всего простые оголовки работают при потоках воздуха снизу-вверх. Ударяясь в колпак, они отталкиваются и движутся навстречу поднимающимся из трубы потокам дыма. Повышается давление наверху дымохода, опрокидывается тяга. Более эффективными в этом случае являются дефлекторы.
Это конструкции с диффузором, призванные улавливать ветер, рассеивать его потоки и выводить. Тем самым создаётся разряжение внутри дефлектора, которое способствует тому, что потоки горячего воздуха из дымохода устремляются вверх. Некоторую стабилизацию давления на вершине дымохода дают обычные оголовки. Но если они повышают тягу на 15 – 20 % по сравнению с открытой трубой, то диффузоры увеличивают этот процент до 30 – 40 %.
Существует несколько видов дефлекторов:
- ЦАГИ.
- Вольперта – Григоровича.
- Н-образный дефлектор.
- Ротационный: шаровидный, флюгер.
Центральный Аэрогидродинамический Институт разработал универсальную модель дефлектора. Он состоит из закреплённого на дымоходе кольца и соединённого с ним зонта с экраном цилиндрической формы. Попадающие в конструкцию снизу потоки ветра рассеиваются, ударяясь о крышку зонта и стенки цилиндра, затем выходят через зазоры между ними. Дымоход защищён от осадков и сильного направленного ветра.
Имеет минусы:
- В безветренную погоду тяга ухудшается.
- При сильных морозах небольшое расстояние между зонтом и цилиндрическим экраном может покрываться льдом, мешая проходу дыма.
Дефлектор Вольперта-Григоровича выглядит как двухъярусная «юбка». Нижняя его часть – усечённый конус или цилиндр, верхняя – 2 конуса, прямой и обратный. Криволинейная поверхность диффузора эффективна при низких ветрах.
Н-образный дефлектор очертаниями похож на букву Н. Дымовой канал соединяется с поперечной трубой того же диаметра, на обоих концах которой два патрубка, параллельных дымоходу. Ветровые потоки могут попадать только в боковые каналы. Большая их часть тут же уходит вверх, не мешая отработанным продуктам горения. Оставшаяся часть, попадая в поперечный канал, не способна создать серьёзного давления и выводится вместе с дымом. Исключено задымление. Козырька в такой конструкции не требуется, поскольку устье защищено поперечной трубой.
Круглая турбина в безветренную погоду стоит на месте, не препятствуя выходу дыма из её отверстий. Под действием ветра же она вращается, создавая внутри пониженное давление и усиливая тягу.Дефлекторы, имеющие аэродинамические свойства, вращаются вокруг своей оси под действием потоков воздуха. Флюгер или флюгарка защищает устье дымового канала со стороны ветровых потоков, которые вынуждены обходить его, создавая разряжение.
Ротационные дефлекторы обычно устанавливают там, где используют газовое отопительное оборудование. Для котлов на ТТ с высокой температурой дымовых отходов монтировать их не рекомендуется.
Из всего сказанного можно сделать выводы:
- Если оголовок монтируется на дымовую трубу котла на ТТ, то достаточно будет простого колпака, сделанного из меди, цинк-титана или нержавеющей стали. Сетки лучше не устанавливать в районах с очень морозной зимой во избежание обледенения.
- Для отопительных котлов на газе допустимы дефлекторы, улучшающие тягу. В районах с частыми ветрами, находящимися на возвышенностях, их восприимчивость к потокам воздуха будет как нельзя кстати.
- Оголовки на кирпичные трубы дымоходов с боковыми воздуховодами, особенно от оборудования с высоким КПД, желательно делать двускатными или вальмовыми, не закрывающими проход отработанным газам.
Как изготовить козырек на дымоход
Прежде всего нужно выяснить внешние размеры оголовка, куда планируется крепить зонтик, а затем набросать от руки эскиз с изображением будущей конструкции. Для ее разработки воспользуйтесь простыми правилами:
- габариты или диаметр изделия должен быть на 10 см больше размеров трубы, чтобы края выступали на 50 мм со всех сторон;
- угол уклона скатов – от 30 до 45°;
- минимальная высота от среза дымохода до грибка – 100 мм, как продемонстрировано на чертеже.
Помимо традиционного зонтика, есть и другие варианты конструкций – дефлектор и вращающийся флюгер – «подхалим». Первый позволяет реально усилить тягу за счет ветрового давления, создающего разрежение внутри цилиндрического корпуса, куда выходит дымовой канал. Зато в безветренную погоду данное приспособление не только теряет свои преимущества, но и ухудшает силу тяги в трубе, создавая повышенное сопротивление на выходе продуктов горения.
Схема работы дефлектора – ветер создает внутри колпака разрежение
Насадка красивая, но не слишком эффективная и надежная Полуцилиндрический флюгер, собранный из нескольких сегментов и вращающийся на специальном подшипнике, получил название «подхалим» благодаря способности поворачиваться за ветром. Если бы не высокая цена и сомнительная надежность подшипника, он стал бы идеальным колпаком для любого круглого дымохода, поскольку успешно защищает устье от задувания и осадков.
Флюгер хорошо помогает от задувания ветром, но от сильных порывов может сломаться
На изготовление дымоходных козырьков идут различные материалы – тонколистовая сталь с цинковым и полимерным покрытием, нержавейка и даже медь. Чтобы смастерить колпак на трубу своими руками, мы рекомендуем первые 2 варианта – оцинкованный либо крашеный металл толщиной не менее 0.5 мм.
Делаем простой круглый грибок
Для выполнения этой работы понадобятся обычные инструменты – ножницы по металлу, дрель, молоток и приспособление для постановки заклепок. Определив необходимые размеры грибка, действуйте в таком порядке:
- Завинтите в деревянную планку 2 самореза на расстоянии, равном радиусу изделия плюс 15 мм. Получите импровизированный циркуль, с чьей помощью наметите на металле центр круга и прочертите его контур.
- Обрежьте заготовку ножницами, а затем нарисуйте сектор с длиной дуги примерно 120 мм (фигура напоминает первый кусочек круглого торта).
- Вырежьте этот клин, после чего с усилием совместите внешние края круга и зафиксируйте их в тисках.
- Просверлите вдоль получившегося шва 3 отверстия и соедините концы детали заклепками либо винтиками М4 с гайками. Верхняя часть флюгарки готова.
Вычерчивание круга на листе оцинковки (слева) и соединение краев грибка (фото справа) Ножки для грибка и опоясывающий трубу хомут делается из стальных полос, изготавливаемых путем изгибания тонкого листа в 2—3 раза. Эти детали также крепятся к зонтику заклепками, что наглядно продемонстрировано мастером на видео:
Двускатный зонт прямоугольной формы
Для изготовления этой разновидности колпаков желательно воспользоваться станком — листогибом или обратиться за данной услугой в соответствующую мастерскую. В крайнем случае придется гнуть элементы вручную по линии, аккуратно пристукивая металл резиновым молотком на деревянном бруске.
Как и в предыдущем варианте, первым делом надо снять наружные размеры кирпичного дымохода, а затем рассчитать и зарисовать выкройку, как показано на чертеже. Здесь же приведены формулы для определения длины сторон элементов в зависимости от исходных габаритов трубы и высоты флюгарки.
Сборка рамы и монтаж стоек по углам, крепление производится заклепками Изготовить колпак на трубу своими руками относительно просто – нужно раскроить металл согласно чертежу, согнуть по штриховым линиям и соединить детали заклепками. В качестве жестких стоек предлагается взять готовые уголки из крашеного металла толщиной 0.5—0.7 мм. Как происходит сборка двускатной флюгарки и козырька в виде крышки с проходом трубы, наглядно показано в видеосюжете:
Как сделать колпак на трубу дымохода своими руками?
Котельное или печное отопление в доме предусматривает установку дымохода, который в большинстве случаев ведет на крышу. Обязательной частью трубы дымохода является колпак, который устанавливается на конец дымохода. Его еще называют зонтом, козырьком, флюгаркой или крышкой, которая может иметь различную форму, размер и конструкцию.
В строительных магазинах продаются готовые изделия из листовой оцинкованной стали, которые можно сразу устанавливать на оголовок дымохода. Но любой человек, обладающий минимальными навыками работы с металлом, может изготовить колпак на трубу самостоятельно.
Форма и функциональность
Основные задачи крышки на дымоотводе:
- Увеличение воздушной тяги;
- Предохранение от случайного залетания птиц в трубу;
- Сохранение кладки дымохода;
- Защита от снега и дождя.
К сведению: применение колпака повышает коэффициент полезного действия дымоотвода почти на 20 процентов.
Навершия отличаются по геометрии форм и размеров. Их разновидности обусловлены стилем фасада дома и особенностями погодных капризов местности.
- Зонт (крышка) – защищают трубу от проникновения дождя и снега. Могут быть изготовлены в форме флюгарки, плоского покрытия или щипцовой крышки.
- Капельник – отводит влагу от стенок трубы и останавливает появление наледи.
Изготавливают колпаки из материалов, устойчивых к разрушительному воздействию погодных явлений. Это изделие закрепляется в очень труднодоступном месте, так что лучше не экономить, и приобрести нержавеющую сталь или листовую медь.
Некоторые особенности применения колпаков:
- Дефлектор в форме полукруга больше подходит для европейского дизайна;
- Зонт с плоским верхом будет органично смотреться на коттедже в стиле модерн;
- Флюгарка с установленным флюгером может быть оборудована заслонкой, которая заставит трубу эффективно работать даже при отсутствии ветра;
- Флюгарка со щипцовой вершиной способствует интенсивному проветриванию;
- Колпаки с подвижной крышей дают возможность легко чистить дымоотвод.
Материалы, подходящие для изготовления козырька
На рынке имеется хороший выбор таких материалов. Чаще всего пользуются нержавеющей сталью, имеющей полимерное покрытие. Кроме того, подходит медь, алюминий, оцинкованное железо. От грамотного выбора материала и выполнения конструкции зависит ее долговечность. У некоторых фирм при заказе работ по выполнению данного элемента имеется опция установки не только защитной сетки, но и теплоотражающих экранов. Данный защитный экран выполняет функцию сохранения от перегрева полимерной поверхности колпака.
Устройство козырька на дымоход.
Перед монтажом конструкции четко и правильно спланируйте все на бумаге. Предусмотрите капельник, имеющий вид юбки и предотвращающий попадание осадков на внешнюю поверхность кладки дымохода. Таким образом колпак будет защищать трубу и снаружи, и изнутри.
Поскольку козырек находится в труднодоступном месте, нужно позаботиться о том, чтобы он был стойким к будущим атмосферным влияниям, и потому он обязан быть выполнен в хорошем качестве. Самый стойкий материал для этого вида конструкции – медь.
Виды колпаков:
- с плоским навершием;
- «домик», имеющий четырехскатную крышу;
- «домик» с четырехскатной щипцовой крышей;
- с полукруглым навершием;
- с флюгером;
- с открывающейся крышкой.
Принципы работы и функции
Колпак на дымоход не только защищает от попадания мусора и воды в канал дымоудаления, он влияет на силу тяги. Воздушный поток, двигающийся горизонтально или под углом, разделяется и уходит вниз, это вызывает «подсасывающий» эффект. Благодаря этому, создается зона с пониженным давлением, в которую устремляется дым из топки. Защитный дефлектор выполняет следующие функции:
Оптимизация тяги с помощью дефлектора
- Предотвращает проникновение влаги внутрь дымоходной трубы. Сырость в дымоходе увеличивает расход топлива и создает благоприятные условия для распространения грибка.
- Закрывает отверстие трубы от попадания веток, листьев, мусора, а также гнездования птиц. Зонт снижает риск возникновения возгорания, засоров. Благодаря ему дымоход реже засоряется и эффективнее функционирует.
- Оптимизирует работу дымохода. Правильно подобранный козырек на 10-15% увеличивает КПД дымохода. А с помощью специальных аэродинамических дефлекторов с турбинами решают проблему отсутствия тяги.
Основные виды дымников в
Как правило, среди категорий дымников не существует особого разделения, потому как это изделия ручной работы и на каждом отдельном производстве будут свои внешние отличительные особенности, мы же их разделяем скорее по спросу потребителя по месту установки и среди основных выделяем следующие:
- дымник на дымоход
- дымник печной трубы
- дымник оцинкованный или в полиэстере (окрашенный по каталогу RAL)
Особой разницы между ними никакой нету, просто в одних случая изделие устанавливается на печную трубу, в других на шахту вентиляции, а в некоторых случаях и на столбы заборов, все зависит от Ваших потребностей, к примеру если Вам необходимо закрыть выход дымохода, то скорее всего воздух на выходе будет достаточно горячим и Вам потребуется специальный защитный щит из оцинкованной стали, чтобы со временем не прожечь сам купол изделия, или к примеру Ваша печная труба уже в потрепанном состоянии и тогда будет смысл заказать специальный кожух на трубу из металла для ее закрытия, это придаст приятный эстетический вид вашей трубе и заодно защитит от дальнейшего разрушения. Как видите все довольно индивидуально, поэтому лучше обращайтесь к нашим специалистам за помощью при выборе нужного изделия по тел: 8(911)920-16-78
Принцип работы колпака на дымоходной трубе
- Поток воздуха, ударяя в стенки верхнего цилиндра, огибает его со всех боков.
- Воздушная струя, скользя по поверхности цилиндра, заворачивает вверх, тем самым подсасывает дым, выходящий из трубы.
- Движение воздуха внутри трубы становится более интенсивным, следовательно, тяга усиливается.
- Когда ветровые потоки идут не в горизонтальном положении, а в вертикальном или под углом, то флюгарка также способствует увеличению тяги. Ветровые потоки проникают в верхний цилиндр через зазор и подсасывают дым в трубу.
- При низовом ветре под колпаком флюгарка образуются вихри, которые замедляют выход дыма.
Качественная и грамотная организация тяги в системе дымохода — это, в первую очередь, не только безопасность людей, проживающих в доме, но и обязательное условие правильной работы отопительной системы. Поэтому стоит потратить время, чтобы сделать и установить своими руками зонт дымохода. Это простое устройство поможет не только организовать корректную работу отопительной системы, но и устранить слабую тягу в трубе.
Изготовление колпака для дымохода своими руками
Своими руками легко можно сделать оголовок с плоской или полукруглой крышей, для этого понадобятся только начальные слесарные навыки.
Рассмотрим второй вариант, фото чертежей смотрите ниже.
В качестве материала для изготовления самого зонта можно использовать оцинкованную листовую сталь толщиной 0,5 мм, также подойдет лист из металла, покрытого порошковой краской.
Основание, с помощью которого колпак будет смонтирован в верхней части дымохода, и стойки, соединяющие основание с зонтом, можно сделать из той же листовой стали.
Другой вариант — использовать металлическую планку для основания и уголки для стоек. Лучше, если вся конструкция будет изготовлена из одного материала.
Чтобы изготовить колпак, необходимо:
- провести разметку, нанеся на лист металла нужную форму навершия, и вырезать его (в большинстве случае необходима прямоугольная заготовка);
- придать получившемуся прямоугольнику из листового металла полукруглую форму, проще всего воспользоваться для этого трубой подходящего диаметра;
- изготовить из металлического профиля стойки, в верхней и нижней частях при этом необходимо проделать отверстия, также их надо изогнуть;
- соединить полукруглый зонт и стойки с помощью заклепок;
- таким же образом скрепить стойки и основание. Более подробно на видео ниже.
После этого оголовок можно установить на трубу.
Четырехскатный колпак
Изготовить колпак с четырехскатной крышей сложнее. Сначала надо подготовить эскиз на бумаге, а затем сделать чертеж-развертку, также можно воспользоваться готовыми эскизами и чертежами
При этом важно тщательно рассчитать все размеры
ОБРАТИТЕ ВНИМАНИЕ!
Перед тем, как вырезать по готовому чертежу крышу дымника, нужно сделать выкройку в натуральную величину из картона, плотной бумаги или другого подходящего материала, чтобы убедиться, что все расчеты верны, и готовый колпак идеально подойдет по размеру к трубе.
Вырезав заготовку крыши из листа металла, ее надо согнуть таким образом, чтобы получился объемный зонт, и соединить заклепками.
Расчет
Сделать простой колпак для дымохода своими руками довольно легко. Однако изготовление сложных и наиболее функциональных конструкций может отнять много времени.
При этом в продаже всегда можно найти оголовки труб, также изготавливают их на заказ по индивидуальным проектам.
Качественно сделанный, правильно выбранный и грамотно установленный колпак для дымохода одновременно будет выполнять защитные и декоративные функции, благодаря ему вся постройка приобретет завершенный вид, а труба прослужит гораздо дольше.
Разновидности дефлекторов
- Наиболее распространенными считаются дымники для дымоходов, имеющие вид небольшого домика. Сверху устанавливается своеобразная крыша. Она может быть как двускатной, так и четырехскатной. По бокам монтируется сетка, для предотвращения попадания в трубу сторонних предметов, в том числе и птиц;
- Зонт на печную трубу;
- Колпак на дымовую трубу с плоской поверхностью;
- С покатым верхом;
- Со щипцовой кровлей. В данном случае используется по два ската;
- С монтажом флюгера;
- С откидывающейся крышкой.
Выбор колпака на вентиляционную трубу напрямую зависит от нескольких факторов. В частности, следует учитывать особенности климата региона. В местах, где преобладает ветреная погода, рекомендуется устанавливать колпак с откидным клапаном. Он позволит беcпрепятственно выводить продукты сгорания топлива, но в то же время не впустит уличный ветер. Это предотвратит затухание котла.
Несколько типов дымоходных колпаков
Несколько иное строение, нежели стандартный дымник, имеет дефлектор. Стандартный вариант состоит из следующих элементов:
- входная часть – патрубок, через который поступает поток воздуха;
- диффузор;
- корпус;
- специальные кронштейны (крепежные элементы, которые используются для крепления козырька);
- непосредственно, сам колпак.
Для изготовления дефлектора своими руками вам понадобится определенный инструмент: болгарка, ножницы по металлу, рулетка, сварка, дрель (лучше всего использовать электрическую), оцинкованный металл, крепежные детали (гайки и болты определенных размеров, хомуты), инструмент для закручивания крепежей и небольшая полоса металла.
Простейшая схема дефлектора
Перед тем как приступить к изготовлению этого элемента, следует составить схему. В дальнейшем действуем строго согласно схеме, при этом одновременно, выдерживаем все размеры. При помощи карандаша рисуем каждую деталь на листе оцинковки. Затем вырезаем и соединяем при помощи заклепок. На конечном этапе крепим дефлектор. Как вы видите, нет ничего сложного, и не стоит прибегать к помощи специалистов.
Дымник флюгер
Разновидность дымника — это флюгер, который представляет собой механизм крепления к дымоходу и основной корпус.
Защищает такой вид элемента от попадания в дымоход дождя, снеговых осадков, способствует усилению тяги воздушных масс, хорошо защищает кровельное покрытие от повреждения искрами.
Верхушка всей структуры флюгера выполнена в виде наклоненного плоского элемента, ее площадь больше сечения самого дымохода.
Пластина перекрывает дымоход, а боковые элементы конструкции образуют промежуток между ее краем снизу и воздуховодом.
Флюгер имеет вращающийся корпус, который установлен на стержне. Стержень крепится на специальной втулке. Втулка имеет соединение с основанием в форме цилиндра, который, в свою очередь, оснащен фланцем.
Принцип действия
Функционирование флюгера заключается во вращении его движущейся верхней части, которая вращается по осевой направляющей вдоль воздушного потока. За счет того, что воздушный поток обволакивает саму верхушку флюгера, происходит ее разворот.
Вследствие этого происходит разрежение воздушного потока между выходом дымохода и самим флюгером. Так происходит усиление тяги воздуха из дымоотвода.
Флюгер может быть представлен в различном исполнении: в виде орлиных голов или драконов, аиста или сокола. Многообразие форм таких элементов позволяет дополнить архитектурный ансамбль здания соответствующим решением по выбору доборного элемента.
