Колосники для печи: назначание, виды, выбор, установка своими руками

Установка колосника в печи

Теперь разберёмся, как правильно положить колосники в печь вручную.

Известно, что материалы подвержены расширению при нагреве, из-за этого и монтировать колосники требуется с зазором минимум пять миллиметров со всех сторон. В топке требуется стесать уступ. Решётку устанавливают кромками. В печке из кирпича место нахождения определяется на один кирпич ниже топочной дверцы. Это необходимо для того, чтобы раскалённые угли не падали на пол.

При монтаже не рекомендуется сильно закрывать колосники. Различные материалы при нагреве поддаются расширению с разной силой, и очень прочная фиксация прибора может стать причиной деформации либо привести к растрескиванию кладки. После укладки решётки пазы плотно засыпают песком без цемента.

Как видите, колосникам отведена своя роль в печи.

Чугун – это лучший материал, из которого может быть изготовлен такой элемент печи, так как характеризуется долговечностью и надёжностью.

При выборе решётки стоит помнить про тип топлива, его вес, размер зазоров. Монолитные варианты просты в монтаже, а наборные идеально подойдут для сборки решёток необычных габаритов.

Колосник для печи, как и камера топки, дымоходы и дымоотводные трубы, задвижка, вьюшка и другие отделы и детали, со времени изобретения дровяных печей изменился мало. Колосники для печи, или колосниковые решетки, необходимы для разделения топочных и зольных камер, но должны пропускать воздух к месту сгорания дров, поэтому колосник всегда решетчатый. Колосники находятся в самом эпицентре горения, работают в экстремальных условиях термических нагрузок, и материал колосников для печей должен соответствовать и выдерживать все внешние факторы. Даже для небольшой самодельной печки мастера используют заводские колосники, которые не подведут и будут работать долго. Размер, форма и цена колосниковых решеток зависит от модели печи и от вида топлива.

Высококачественный серый чугун, материал для классических колосниковых решеток, выдерживает тысячи циклов высоких температур без снижения свойств. Возможна для колосников и сталь. Основной функцией колосника является раздел камер с подачей воздуха к топливной загрузке и удаления золы из камеры сжигания. Для того, чтобы отопительная печь работала эффективно, колосниковая решетка должна обеспечивать и регулировать поддув воздуха, за счет особого строения самой решетки и/или отрывания поддувальных дверец или задвижек. Воздушный поток снизу, из камеры поддува, должен проходить свободно. У каждой печи своя схема циркуляции потоков, и очень важна точность в установке колосниковых решеток, без смещения с посадочных мест согласно схемы печи.

Виды колосников по моделям – решетка может быть как монолитной, так и сборной. Монолитная модель более популярна и легче в монтаже, их просто укладывают в готовые гнезда. По форме и габаритам решеток выбор имеется, и практически для любой модели и типа твердотопливной печи. Но если топочная камера сложна по геометрии, расширяется или сужается по дну – то необходима сборная решетка. Модульные решетки имеют две или три перемычки, и собираются по месту. Балочные решетки могут комбинироваться с доборами из элементов-перемычек.

Решетки колосников могут быть плоской плитной формы, как правило это прямоугольные решетки, но возможны и круги, сегменты. Плитные колосники подходят для печи, камина и котла, работающих на твердом топливе и выбираются по модели печи. Решетка в виде корзины сегодня редкость, поскольку в загородном доме предпочтительны закрытые топочные камеры для печей и каминов, а современные стеклянные дверцы обеспечивают великолепный дизайн и зрелище живого пламени в камине, без всякого риска искр и падения углей. Но в качестве декора корзинные колосники применяются – топливная закладка из корзинки выпасть не может, а воздух поступает через просветы решетки.

Колосник для печи: выбираем лучшие чугунные колосники

Конструкция печи с закрытой топочной камерой или открытого очага с колосниковой решеткой лучше всего будет служить с чугунными колосниками. А вот правильный выбор этого элемента зависит от нескольких факторов:

Размера топочной камеры;
Вида топлива, которое планируется использовать;
Конструкции печи;
Порядка пользования печью.

Колосники отлитые из чугуна выполняются в виде цельной решетки, решетки с перемычками, в виде отдельных элементов и специальных видов решеток, предназначенных для открытых очагов.

Дело в том, что длина и ширина топочной камеры для печей разных конструкций имеют существенные различия. Одни проекты печей имеют топку прямоугольной формы, с колосниками на всю площадь. Для других печей достаточно небольшой решетки в 25 см в ширину и 30 в длину. Некоторые печи рассчитаны для топки поленьями двойной длины – 80 см или даже 1 метр. Поэтому при выборе учитывается размер топки. Одиночные балочные модели также важны для постройки – не всегда требуется полная стандартная решетка, особенно в небольших печах, многие из них имеют небольшие размеры и вполне обходятся 4-5 колосниками.

Для печи использующей только дрова обычно выбирается стандартные размеры решетки длиной до 25 см. В редких случаях, когда используются метровые бревна длина решетки выбирается максимальной 900 мм и шириной 800 мм. А вот для использования печи под уголь колосники подбираются увеличенного размера – 350 на 350 мм. В этом виде продукта увеличены не только размеры, сама толщина отливки несколько больше обычных дровяных колосников, а вот расстояние между ними немного меньше. Такая форма необходима для задержки небольших угольков, при горении дров размеры отдельных углей намного больше чем каменного угля.

Учитывается также и конструкция печи – для отопительных печей применяются в основном длинные модели решеток, в которых литье ребер имеет перемычки между собой. А в отопительно-варочных моделях печей используются колосники с большим количество прутьев в решетке, это позволяет обеспечить несколько режимов горения топлива и несколько вариантов тепловой обработки продуктов от быстрого нагрева до медленного мления на углях.

Ну и конечно, опытные печники посоветуют установить решетки с прутьями в зависимости от того, как будет эксплуатироваться печь. Это касается, прежде всего, процесса закладки топлива в топку. Если будет использована дверка топки, то тогда можно поставить тонкие колосники, а если загрузка будет делаться через конфорки, то стоит подумать о дополнительной прочности металла.

Принцип работы печи

Поддерживаем тепло в доме в соответствии с погодой, печь удобно топить вечером 2-3 часа. Каждая закладка дров – 3-5 поленьев длиной 33 см ограничивается размерами топливника в плане – 38×38 см. При каждой топке сжигаем 12-17 поленьев, за сезон 4 куб.м с учетом бани и печи сжигания мусора.

Основная часть тепла аккумулируется в колпаке, позволяющем круглосуточно сушить мокрые полотенца, промокшую одежду. Перекидной рукав позволяет погреть спину, быстро снять усталость. Печь работает следующим образом: продукты горения (дым) делают 4 поворота:

Схема движения (поворотов) дыма помечена цифрами в кружочках.

1-й поворот – на угол 90 градусов из топливника в колпак; 2-ой поворот – в колпаке дым разделяется на два потока и каждый огибает угол 180 градусов по дуге колпака; 3-й – на угол 90 градусов – правый поток дыма из колпака попадает в перекидной рукав (короткий путь), а левый поток, пройдя под колпаком (длинный путь), тоже оказывается в перекидном рукаве; 4-й – на угол 90 градусов из перекидного рукава в трубу.

Движение дыма в каждом элементе печи разное, и особенно это проявляется в перекидном рукаве, в его дымоходе, который по площади (25×25 см) в два раза превышает предшествующий дымоход колпака. Попав в перекидной рукав, дым там «отдыхает» – падает его давление, скорость, температура и он не торопится входить в трубу – делать последний поворот.

Поэтому в перекидном рукаве имеется трамплин, но и это еще не все. Устойчивая тяга трубы создается нагретым ее основанием и стенками дымохода. Заканчивая прогрев трубы, оставляем в ее основании раскаленные угли, закрываем дверцу мини-камина. Теперь (после длительного простоя) можно растапливать печь.

Высокий КПД печи обусловлен системой дымоходов, размещенных в колпаке. Дымоходы колпака прогреваются с двух сторон, поэтому нагреваются сильнее наружной кладки колпака. При остывании печи колпак дольше иных элементов хранит тепло, т.к. подогревается изнутри кладкой кирпичей внутренних дымоходов. За такое достоинство, как и за лежанку, полагается плата в виде занимаемой на полу площади.

Колпаковая печь занимает 16% площади комнаты (18 кв.м).

Зольник печи, благодаря большой высоте (25 см), позволяет удалять золу в течение месяца 1-2 раза, ее объем (8 л) удобно накапливать или сразу удобрить деревья и кустарники.

Когда печь выходит на нормальный режим работы, то дым из трубы вообще не виден или едва заметен. Иногда для малого прогрева комнаты пользуемся только микрокамином.

За период эксплуатации (14 сезонов) выявлены такие моменты в растопке:

самое надежное – расколоть на прутики сухое полено из осины годичной и большей давности;
при отсутствии сухих дров делаем то же самое с влажными дровами и утром складываем их колодцем в прогретую печь. За день топливник высушит содержимое, вечером будет растопка от одной спички;
лучше газеты для поджога дров подходит береста – верхний тонкий слой кары, даже влажной березы;
идеально для быстрой растопки подходят щепки сухой осины, ведь не зря из неё изготавливают спички.

Особенности

Колосник своими руками изготавливается цельным элементом, чаще всего для его производства используют чугун. В решетке конструкции имеются отверстия, благодаря которым осуществляется тяга воздуха к топливу.

Укладка детали происходит таким образом, чтобы отверстия решетки были направлены от открытия дверцы к задней стенке. Для топочных отделений большого размера понадобится несколько колосников.

Изготовить колосник своими руками вполне возможно. Он является важным элементом в топочном отделении, благодаря которому можно получить эффективное горение топлива. Конструкции современных печей и котлов постоянно изменяются, детали совершенствуются. Но есть функциональный элемент, без которого никак не обойтись. Этим элементом и является колосниковая решетка.

Колосник служит для поддержания древесины, угля и топливных брикетов. Через его отверстия зола сыплется вниз, благодаря чему освобождается место для новой партии дров. Колосниковые решетки различаются по своей конструкции и изготавливают их из различных материалов.

Классификация колосниковой решетки

Чугунные колосники для печей были и сейчас являются лучшим вариантом. Сталь менее устойчива к такому режиму работы и не в состоянии аккумулировать тепло, как это делает чугун. Поэтому несмотря на тяжесть материала, именно чугунные дровяные печи – Harvia, например, и колосниковые решетки из чугуна считаются лучшими. Причем касается это моделей и для бани, и для отопления жилого помещения.

Однако такая классификация существует:

стальные решетки – более легкие. При умении обращаться со сварочным аппаратом могут изготавливаться своими руками – для банной конструкции, например. Однако материал быстрее прогорает, так как менее стоек к химически агрессивным веществам.
чугунные колосники для банных печей или других конструкций куда устойчивее, а, значит, отличаются длительным сроком эксплуатации.

Другая классификация приспособлений связана с типом устройства.

Неподвижные – обычно представляют собой решетку с разными размерами под разный тип конструкции. Это элемент не меняет своих параметров и не передвигается. Различают несколько видов решетки:
- плиточные плоские – решетчатый плоский прямоугольник. Это самый популярный вариант и используется для любых банных дровяных печей, твердотопливных отопительных котлов, каминов и так далее. На фото – модель Harvia.
- корзинные – предназначены для отрытых топок и изначально разрабатывались для готовки пищи. Таким приспособлением больше не пользуются, да и открытых очагов почти нет, так что и популярность этой модели невелика;
- балочные – по виду напоминают строительную балку. Решетку из них собирают своими руками, выбрав подходящие размер и количество. Это лучший способ для топок нестандартных размеров.
Подвижные решетки в быту встречаются крайне редко, так как рассчитаны на аппараты длительного нагрева. Состоит такой элемент из нескольких решеток и вала. При смене угла изменяется и величина просвета, что позволяет эффективно регулировать нагрев. По величине угла поворота устройства делят на качающиеся и полноповоротные.

К этой же категории относят цепной колосник: его элементы соединены цепями. Однако на практике он встречается крайне редко, так как не обеспечивает полное сгорание.

Как установить колосниковую решетку

Для выбора соответствующего приспособления наиболее важными оказываются размеры колосников для печи, а не ее назначение – для бани или жилой комнаты. Причем здесь важны как габариты самой печной конструкции, так и тип топлива.

Так, для угля решетка должна быть массивнее, поскольку вес каменного топлива выше, в то время как для дровяной можно подобрать модель полегче.

Стоит обратить внимание и на общее количество просветов – не менее 40%, иначе воздух будет проходить плохо, а накапливающаяся зола не будет ссыпаться в зольник

Сам процесс монтажа крайне прост.

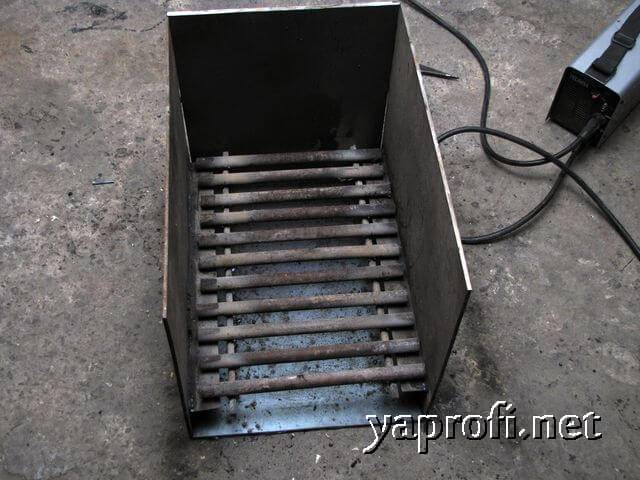

Колосники печей своими руками укладываются на каменный выступ, сформированный из кирпича при кладке, или привариваются к стенкам корпуса банной железной модели.
Зазор между кирпичом и чугуном доложен быть не менее 5 мм. В стальной конструкции для бани в этом нужды нет, поскольку теплопроводность металлов намного ближе.
Как правило, чугунная решетка размещается на 1–2 ряда ниже топочной дверцы, чтобы предупредить выпадение угольков.
После укладки зазор засыпает песком – он будет компенсировать расширение металла при нагревании.

На виде представлен процесс монтажа колосниковой решетки.

Отопительные печи Везувий
Кладка русской печи с лежанкой
Правила установки печи в деревянном доме
Электропечь для сауны и бани: от выбора до установки

Чугунные колосники для печи

На протяжении веков внешняя и внутренняя конструкция печи менялась и совершенствовалась в целях повышения теплопродуктивности. Конструктивно могли измениться со временем такие элементы, как задвижка, плита, духовка, но неизменным при этом остается важный элемент очага – чугунный колосник для печи.

Конфигурация, габариты, стоимость колосника зависят от конструктивных особенностей печи, а также вида твердого топлива. Колосник – это решетка, установленная в топке, и разделяющая ее на две части: зольник и камеру сгорания. Он обеспечивает образование воздушного потока, поддерживающего процесс сгорания твердого топлива за счет естественной конвекции.

Задачи и виды

На печной колосник укладывается твердое топливо, а образующаяся при его сгорании зола ссыпается через отверстия решетки в зольник. Образующийся шлак не позволяет колоснику перегреваться. Колосниковая решетка обеспечивает качественную тягу снизу вверх, а совместно с дверцей печи позволяет регулировать силу и длительность пламени.

Для производства решеток используется чугун и сталь. Колосники из чугунного литья устанавливаются в печи и камины, поскольку не требует особых условий эксплуатации, отлично переносят высокие температуры. Стальные колосники используются преимущественно в промышленных цехах. Размеры чугунных колосников для печи, также как и вес, зависят от типа используемого топлива.

В зависимости от типа конструкции различают два вида чугунных колосников:

Цельный вид решеток не разбирается, подбирается индивидуально для печи в зависимости от размеров, которые имеет ее топка.

Наборные колосники состоят из определенного количества элементов, из которых можно собрать решетку требуемых габаритов.

Форма колосниковых решеток бывает четырех типов:

Плиточная плоская модель

Универсальная решетка плоской прямоугольной формы, подходящая для большинства твердотопливных каминов, котлов, печей. Чтобы купить такую, нужно точно знать типоразмер топки.

Корзинная

Конструкция такого типа использовалась на открытых очагах, сегодня она морально устарела.

Балочная

Конструкция этого вида представляет собой наборную модель, состоящую из одинарных или двойных чугунных реек, из которых можно собрать решетку нестандартных габаритов. При использовании балочного колосника рейки должны свободно помещаться в топку и выниматься из нее, при этом должен оставаться зазор на расширение не менее 5 мм во избежание деформации металла и кладки.

Подвижная

Печка длительного горения обычно оснащается колосником подвижного типа. Это конструкция, состоящая из вала и нескольких подвижных секций. Вертикальная и горизонтальная ось вращения вала улучшает процесс сгорания топлива и чистку решетки от золы, ширина зазоров в ней при этом регулируется. Угол поворота в 30 градусов приводит к разрыхлению шлака и осыпанию золы в зольник. Угол также может составлять 180 градусов, но установка такого подвижного колосника предполагает наличие специальных выемок в кирпиче, поэтому он имеет высокую стоимость и ограниченное применение.

Отдельным видом являются колосниковые решетки охлаждаемой конструкции, или КРОК, устанавливаемые в водогрейных печах и котлах водяного отопления. Они изготавливаются из цельнолитых чугунных труб. Через специальные отверстия подается воздух, осыпая золу, при этом поддерживается температура до 1000 градусов раскаленного твердого топлива. Внутри трубок циркулирует теплоноситель, охлаждая их.

Правила выбора

Выбор подходящей модели колосника должен основываться на типе используемого топлива. От этого зависит размер решетки и вес, которые она должна выдерживать при загрузке дров в топку. Для дровяных печей и каминов применяются маленькие решетки, для угольных – большие. Минимальный колосниковый размер составляет 140х120 мм, максимальный – 800/900х200 мм. Оптимальным размером для сгорания дров является 140/330х120/252 мм, для угля – 350/300х205 мм.

При установке колосниковой решетки в топку камина или другой печи необходимо сделать выемки по ее периметру не менее 5 мм, поскольку металл при нагревании будет расширяться. Уступ, на который она будет устанавливаться, должен быть стесан. Если установка производится в кирпичный камин, решетка должна размещаться на уровне ниже дверцы на один кирпич, чтобы угли не выпадали из топки. После укладки пазы заполняются песком (без добавления цемента). Правильный монтаж колосника осуществляется при размещении решетки расширяющимися зазорами между прутьев книзу, а не вверх.

Не важно, какую форму и стоимость имеет колосник. О его качестве можно судить лишь по материалу, из которого он изготовлен, толщине прутьев решетки и размеру просветов между ними

Установка колосниковой решетки

Колосниковая решетка, как правило, монтируется в процессе возведения печи. Однако, иногда приходится производить ее замену в уже эксплуатируемом отопительном приборе или сооружении. В таком случае необходимо обязательно разобраться, по каким же причинам произошло повреждение этого узла или его выпадение с посадочного места.

Пример установки колосниковой решетки в топочную камеру возводимой кирпичной печи

При постройке кирпичной печи посадочное место должно превышать размеры решетки на 5 мм по каждой из сторон ее периметра — этот тепловой зазор станет отличной защитой от повреждения кладки и от деформации самой металлической детали при их нагревании до высоких температур. Как известно, все материалы при нагревании расширяются, но коэффициенты линейного расширения кирпича и металла – весьма значительно различаются, и это требует обязательного компенсационного зазора.

Как правило, кирпичи, обрамляющие гнездо для колосниковой решётки, стесываются несколько на угол, примерно так, как показано на иллюстрации выше. Это облегчает и установку, и, в случае необходимости, демонтаж и замену решетки, упрощает процесс ее очистки.

Эти зазоры между кирпичом и решеткой заполняются сухим песком или же смесью песка и глины. Но ни в коем случае не используется цементосодержащий раствор. Иногда по этим щелям прокладывается и асбестовый шнур.

Как правило, плоскость колосника должна находиться ниже топочной дверцы на один ряд кладки – это предохраняет от выпадения горящих углей при открытии печи. Естественно, такое правило должно соблюдаться и в каминах с открытой топкой – нижний край очага должен быть выше колосников.

Колосник нужно еще и правильно уложить на место, не перепутав стороны. Очень часто перемычки колосников имеют треугольную (трапециевидную) форму в сечении. В этом случае заостренная сторона должна смотреть в сторону зольника.

В заключение необходимо кратко подвести итоги представленной выше информации:

Размеры колосниковых решеток чаще всего подчиняются стандартам. При составлении проектов печей обычно как раз и отталкиваются от этих установленных размеров. Но при необходимости можно собрать решетку более сложной или нестандартной конфигурации, используя отдельны балочные колосники либо модули небольшого размера.
Материал изготовления выбирается в зависимости от выбираемого топлива. Но однозначно лучшим, проверенным многолетней эксплуатацией материалом для печной металлической фурнитуры является чугун

Но и среди чугунных решеток есть подразделения на дровяные или угольные печи.
Важно при монтаже колосниковой решетки заранее правильно подготовить посадочное место.
Легче всего монтировать монолитные колосники. Но зато наборные и балочные варианты расширяют возможности, обычно служат дольше, да и ремонтопригодностью у них – намного лучше

Проще заменить один, например, треснувший колосник, нежели всю решетку целиком.

Тем не менее, некоторые хозяева печей стараются изготавливать колосники для своих приборов самостоятельно. Часто это мотивируется тем, что действительно качественный чугун стоит слишком дорого. А то, что сейчас встречается в продаже, по их мнению, зачастую не выдерживает никакой критики.

Да, стальная колосниковая решетка не прослужит слишком долго. Но для мастера проще и дешевле изготовить новую, нежели приобретать готовую модель.

Что ж, и такая точка зрения имеет свое право на существование. Для примера – видеосюжет на эту тему:

Что это такое?

Зольник – это то же самое, что и поддувало. Издавна зольник предусмотрен в устройстве любой печки. Это камера под решеткой топки, которая обустроена металлическим поддоном.

При сгорании любого материала в печи, остаются зола и пепел. Для таких отходов нужно специальное место, именно им зольник и является.

Сложно представить себе печку без поддувала. Тогда вся конструкция перестает нормально функционировать, а может даже и не имеет смысла. Ведь зольник – это важная составляющая, без которой все лишние отходы выходили бы наружу.

Пыль из топки перебирается в поддувало при помощи решетки. Воздух таким образом попадает к огню и дает возможность топливу разгореться максимально эффективно. После чего воздух проходит дальше и убирается в дымоход.

Разновидности колосниковых решеток

Колосниковые решетки по разным критериям подразделяют на несколько разновидностей.

Так, их можно разделить на монолитные и наборные.

— Монолитные модели решеток более распространены, монтировать их гораздо проще — они сразу укладываются в подготовленное для них гнездо требуемых габаритов. Широкий ассортимент форм и размеров представленных в продаже решёток чаще всего позволяет обойтись именно таким вариантом.

Варианты монолитной и сборной колосниковой решетки

— Сборные колосники составляются в единую конструкцию непосредственно на посадочном месте. Это могут быть модули с двумя ÷ тремя перемычками.

Сборная колосниковая решетка удобна в тех случаях, когда дно топочной камеры имеет сложную геометрическую форму, то есть в одном месте она должна быть уже, а в другом шире.

Сюда же можно отнести так называемую балочную колосниковую решетку — это тоже наборный вариант, состоящий из отдельных перекладин-балок. Элементы балочной решетки должны свободно проходить и извлекаться из топочной камеры через открытую дверцу. Собственно, если разобраться, то именно такая отдельная балка и называется колосником.

Цены на колосники для печи

~~колосники для печи~~ Вот из таких отдельных деталей (колосников) формируется сборная балочная колосниковая решетка

На практике монолитные колосники при необходимости могут быть скомбинированы с наборными элементами, в случае той же нестандартной формы топочной камеры.

Плитная решетка имеет плоскую форму (чаще – прямоугольную, хотя встречаются и круглые колосники). Этот вариант изделий подходит для большинства отопительных твердотопливных приборов — печей, котлов, каминов. Плитный колосник выбирается в соответствии с проектом печи, в котором указаны параметры посадочного места.

Корзинная колосниковая решетка «Riva Grate»

Колосниковая решётка корзинного типа. Этот тип решеток широко использовался ранее в каминах с открытыми очагами. Он удобен тем, что закладываемые дрова находятся не на поверхности колосника, а как бы внутри него, без риска выпадения наружу через отрытый очаг. Но в то же время доступ воздуха к топливу полностью сохраняется.

В наше время корзинные решетки используются в каминах уже не столь часто, так как многие владельцы домов предпочитают в основном закрытые топочные камеры с панорамными стеклянными дверцами. Тем не менее, и такие колосниковые решетки представлены в продаже. Кроме того, мастера-кузнецы охотно принимают заказы на их изготовление по индивидуальным проектам. И тогда корзинный колосник становится еще и декоративной деталью камина.

Корзинный колосник для камина, изготовленный мастером по индивидуальному заказу

Подвижная колосниковая решетка обычно предназначается для печей длительного горения. Конструкция может состоять из рамы и установленной в ней на оси самой решетки. Другой вариант – решетки с горизонтальным перемещением. Изменение положения колосника помогает его самоочистке – способствует разрыхлению шлака или залежей золы и удалению их в камеру зольника. В некоторых случаях подвижные решетки дают еще и изменение геометрии каналов для поступающего воздуха, что используется для управления режимами работы печи.

Один из вариантов конструкции подвижной колосниковой решетки

Существуют модели с поворотом секций на 180 градусов. Однако эта конструкция должна быть заложена в проекте печи, так как для такого перемещения решетки требуется обустраивать специальные выемки в кирпичной стенке. Поэтому эти модели имеют ограничения в применении и стоят достаточно дорого.

Отдельно стоит выделить охлаждаемый тип колосниковой решетки, которую обычно монтируют в водогрейные котлы или печи с контуром водяного отопления. По-другому их называют «КРОК» — «колосниковая решетка охлаждаемой конструкции». Изготавливается этот вариант изделий из монолитных жаростойких труб, в которых циркулирует теплоноситель, охлаждая их поверхности. Таким образом, в топке поддерживается температура, обеспечивающая безопасность работы агрегата, а система отопления получает дополнительный тепловой потенциал.

Схема колосниковой решетки типа КРОК

Чаще всего производства таких колосниковых конструкций используются прямоугольные или квадратные в сечении трубы, расположенные параллельно, с шагом в 15÷20 мм. В межтрубное пространство, на расстоянии 20÷30 мм относительно друг друга, вварены отрезки стальных прутов, которые являются компенсаторами жесткости решетки. С одной стороны трубы решетки соединены с коллектором, подающий охлажденный теплоноситель из трубы «обратки» отопительного контура а с другого в выходящий, по которому вода дальше поступает в основной теплообменник котла.

Как делать мангал на подставке с разделочным столиком

В жаровне, установленной на подвижную подставку с разделочным столиком, предусмотрено практически все:

возможность подготовить продукты, поставить посуду, специи;
удобно, «под рукой», разместить аксессуары, повесив их на крючки;
хранить запас топлива и кухонную утварь;
перевозить шашлычницу в пределах участка.

В случае дождя неиспользуемую жаровню, чтобы не ржавела, можно перевернуть вверх дном, установив в то же посадочное место.

Технология изготовления жаровни аналогична предыдущему варианту:

Вырезаем заготовки корпуса из листа толщиной 4 мм.
Свариваем корпус.
Привариваем ручки из уголка 25х25 мм длиной 100 мм.

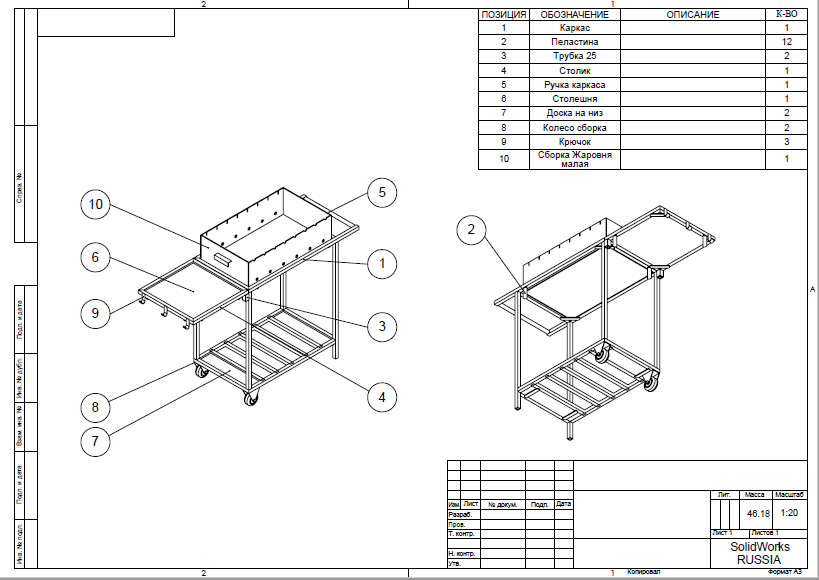

Подставка под мангал: чертежи с размерами.

Изготовление каркаса из трубы 20х20 мм:

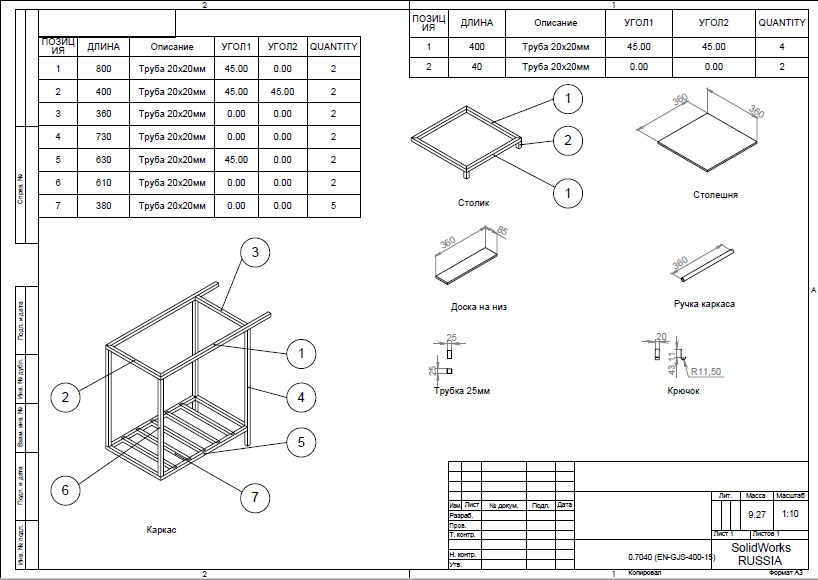

Нарезаем трубу по размерам, указанным в спецификации чертежа, с учетом углов соединения деталей.
Свариваем объемный каркас рамы. По углам с внутренней стороны укрепляем верхнюю конструкцию, прихватив 4 пластинами. Привариваем ручку. Устанавливаем 2 колеса.
Свариваем разделочный столик из 4 кусков трубы, изнутри по углам прихватываем 4 пластины. Привариваем к нему 2 детали для крепления к подставке и крючки.
Раскраиваем деревянные части столешницы и нижнего основания.
Собираем конструкцию:

устанавливаем жаровню,
монтируем деревянные элементы.
