Каркасный дом 6 на 4: преимущества, планировка

“Неправильные” каркасные дома

Теперь поговорим о “неправильных” каркасах. Самый типичный, я бы даже сказал, собирательный, случай, представлен на фото ниже.

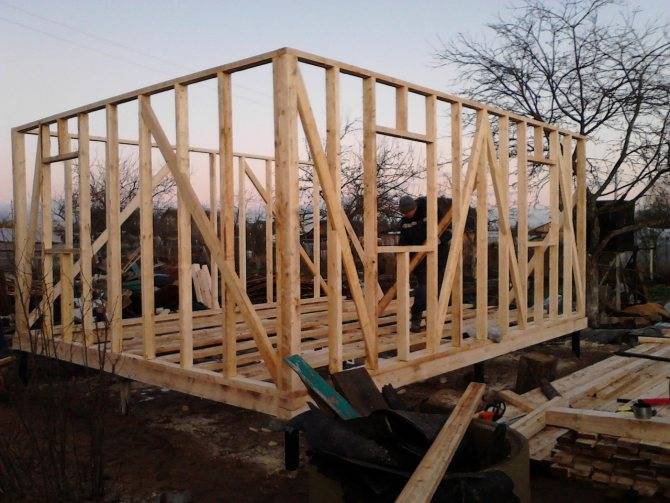

Квинтэссенция “направильного” каркасного домостроения

Что сразу можно отметить на данном фото?

Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
Брус в углах и на обвязках и даже на стойках – это мостики холода и неудобство в дальнейшей работе.
Отсутствие хэдеров и усилений проемов.
Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
Сборка на уголки с черными саморезами, назначение которых – крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть “неправильным” каркасом или “РСК”. Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того как люди начинали разбираться, что к чему, данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен. Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании его можно отнести и к “полуправильным”: ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

Что мешало сделать доску вместо бруса? Сделать усиления проемов? Сделать нормальные укосины? Собрать на гвозди? То есть сделать правильно? Ведь ровно никаких преимуществ такой каркас не дает! Один большой набор не самых лучших решений с претензией на супер прочность и т.п.. Причем трудозатратность такая же как у “правильного”, стоимость – тоже, а материалоемкость, возможно, даже больше.

Фундамент для постройки каркасного дома: требования к основанию

В качестве основания при монтаже каркасного дома можно выбрать любой тип из простейших видов фундамента – именно этим и хорош каркасник. Выделяют три основных типа, которые чаще всего применяются в подобном строительстве:

Свайно-винтовой фундамент.
Ленточное основание.
Плитный или монолитно-плитный.

Каждый из типов имеет как плюсы, так и минусы. Разберём их более подробно.

Строим каркасный дом на свайно-винтовом фундаменте

Это наиболее простой вариант основания. Его можно выполнить двумя способами. Первый – сваи из асбестовых труб – более трудоёмок. Для его выполнения бурятся скважины, в которые опускаются асбестовые трубы. Далее труба армируется и заливается бетоном.

Именно так выполняется установка асбестовых труб для свайного фундамента

Второй вариант – это использование готовых металлических винтовых свай, скважины для которых не требуются. Они ввинчиваются в землю, для чего на конце у них сделано некое подобие бура. Такая работа выполняется при помощи техники или вручную. Вот небольшая пошаговая инструкция выполнения подобного фундамента своими руками для каркасного дома 6×6.

Иллюстрация
Описание действия

Так выглядят винтовые сваи. Необходимо рассчитать необходимое количество и заказать комплект, предварительно отметив места забуривания. Длина их будет зависеть от грунта, но для каркасных домов большой она не бывает. Иногда для подобных расчётов приходится обращаться к специалистам.

Начинаем заглублять винтовые сваи строго вертикально. Для этого один человек следит за положением по монтажному уровню, а двое других вращают сваю по часовой стрелке. Эти же действия можно произвести при помощи специальной машины

Важно, чтобы верхние срезы свай были на одном уровне. Это можно проверить лазерным уровнем.

Когда все сваи заглублены, делается связка при помощи стальных труб под верхними платформами

Это делается для придания прочности, устойчивости будущему строению. Если сварочными работами вы никогда не занимались, лучше обратиться за помощью к профессионалам.

Последним этапом на верхние платформы свай наваривается каркас из стальных швеллеров. Он станет опорой для будущего чернового пола. Здесь очень важна прочность сварки и качество шва. После того как работа закончена, весь каркас, особенно места сварки, покрывается антикоррозийной краской.

Этот вид фундамента мы решили описать более подробно, чем остальные, так как он менее трудоёмок, быстрее остальных монтируется и пользуется наибольшей популярностью.

Обустройство ленточного фундамента для каркасного строения

Ленточный фундамент используется реже, хотя среди представленных является наиболее дешёвым. Для его обустройства по отмеченному контуру выкапывается траншея глубиной от 100 до 400 мм. Внутри изготавливается деревянная опалубка, которая возвышается над землёй на 100-300 мм. В неё укладывается арматурный каркас и заливается бетон. В результате высота фундамента составит 200-700 мм. Внутри фундамента насыпается песчаная подушка, песок трамбуется и также заливается бетоном. Получается черновой бетонный пол, опирающийся на прочный фундамент.

Готовый ленточный фундамент – можно начинать возведение каркаса

Плитный фундамент для постройки и его особенности

Особенностью такого основания является то, что он двигается при сезонных расширениях грунта. По этой причине его иногда называют «плавающим». Для его обустройства необходимо заглубиться по периметру на 100-200 мм, а вокруг смонтировать опалубку высотой 200-300 мм. В углубление засыпается гравий или песок, трамбуется, после чего внутри связывается каркас из арматуры и заливается бетон. В раствор желательно добавлять влагостойкие добавки, которые обеспечат долговечность плиты и сухость полов в доме.

Теперь рассмотрим технологию строительства нижнего перекрытия. По причине того, что каркасные дома на свайно-винтовом фундаменте наиболее распространены, именно на их примере мы и будем разбирать этапы возведения.

А это плитный фундамент – он будет «плавать» вместе с подвижками грунта

Статья по теме:

Монтаж стен каркаса

Собрали и подняли стены достаточно быстро. Решили сделать сборку стенок каркаса в горизонтальном положении на подготовленном полу, поскольку существует вероятность столкнуться с проблемой неточного расчета в чертежах.

Прямо на полу и собирали будущие стены дома. Необходимо учесть, что плита должна заходить на верхнюю и нижнюю обвязку минимум на 5 см, поэтому высоту стойки следует выбрать от 2,6 метра.

Когда установка стен закончена, рекомендуется проверить их уровень с помощью шнура сделать это можно следующим образом: натянуть шнур от одного угла к другому. Если все равно присутствуют отклонения, стены нужно вдавливать с той стороны, с которой необходимо выровнять. После окончательного выравнивания стен следует прибить укосины.

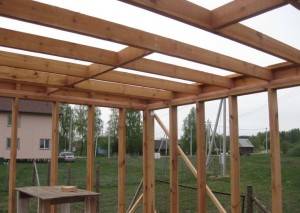

Для перекрытий использовали клееные балки. Они выдерживают более высокую нагрузку, что дает возможность увеличить шаг между лагами. Между лагами перекрытия вставили распорки.

Одноэтажный дом 6х8

Жилое помещение подобной площади невозможно без внутренних стен. До того, как начнётся строительство следует задуматься о конечной планировке. Предусмотрительный хозяин под такую стену зальет фундамент. Расходы немного увеличатся, зато надёжность основы строения повысится многократно.

Планировка каркасного дома 6х8

Удобный дом для постоянного проживания обычной семьи. Внутреннее пространство позволяет проявить фантазию, чтобы сделать жильё максимально комфортным и удобным.

Здесь есть место для:

котельной,
небольшой прихожей,
санузла,
просторной кухни,
двух отдельный комнат,
гостиной.

Стоимость каркасного дома 6х8

для фундамента необходимо 3.5 куба бетона, средняя цена на уже готовый составляет 7000 рублей за каждый куб.
для стен необходим брус в количестве 26 шт при условии, что длина бруса будет равна 3 метрам. Для наружной отделки используют сайдинг. Стоимость 70 кв.м. со всеми необходимыми дополнительными элементами приближается к 40 тыс.рублей. На 70 кв.м. минеральной ваты уйдёт около 3 тыс.рублей. Её закрывают пароизоляционной пленкой, стоимостью 1500 руб за рулон, а затем оформляют листами осп. Цена на последние близка к 300 руб за каждый квадрат.
для пола, потолка и крыши потребуется 4 куба половой доски, толщина которой 5 см.
металл для крыши необходим в количестве 72 кв.м. Средняя цена на материал равна 300 рублей за кв.м., что в итоге составляет 22000 рублей.

Канализация на даче своими руками: схемы и модификации

В частном доме редко бывает только одна точка подключения воды, обычно их три и более: унитазы, раковины (умывальники), ванны, мойки, стиральные и посудомоечные машины, а также наружные краны для полива. Разводка труб подачи осуществляется согласно правилам СП 30.13330.2012 (обновленная версия СНиП 2-04-01-85).

При этом от каждого из «потребителей» необходимо и отводить использованную воду, что и выполняется с последующим их соединением в единую трубу наружной канализации.

Нормой (согласно СНиП 31-02-2001) для системы канализации в частном доме считается необходимым диаметр выпускных труб не менее 100 мм, причем трубы должны быть пластиковыми и укладываться на утрамбованный и выровненный грунт (для болотистых грунтов возможно искусственное основание, для скальных – подушка из песка). Необходимым считается уклон трубы от дома не менее 0,015 – то есть перепад высот на каждом метре должен быть 1,5…3 см. В этом случае сточная вода к очистному сооружению идет самотеком, не требуется устройство нагнетающих насосов.

Таким образом, обустройство первой части канализационной системы – разводка по дому и вывод за пределы здания – практически не различается для разных схем. Следующая часть (фановая труба для канализации) также практически всегда устраивается одинаково. Основные требования для нее:

при надземной укладке обязательно качественное утепление. Обойтись без него можно только в том случае, когда канализация используется исключительно в теплое время года

Устройство надземной трубы реально, если дом построен на высоком цоколе (на сваях), только тогда получается организовать необходимый уклон трубы; при подземной укладке выше уровня промерзания (для РФ в среднем 1,5…2 м) требуется основательная теплоизоляция, причем необходимо защищать изолирующий материал от накопления в нем воды; при монтаже трубы ниже уровня промерзания серьезное утепление не так важно. При любом способе укладки обязательна качественная защита от проникновения сточных вод в грунт! В противном случае велик риск загрязнения грунтовых вод, в том числе водоносных горизонтов

При любом способе укладки обязательна качественная защита от проникновения сточных вод в грунт! В противном случае велик риск загрязнения грунтовых вод, в том числе водоносных горизонтов.

Выбор «конечной точки маршрута» стоков зависит от расчетного потребления воды, условий эксплуатации и финансовых возможностей домовладельца.

Фундамент: как выбрать

Нагрузка от каркасного дома сравнительно небольшая, поэтому подходят различные типы фундаментов:

свайный или столбчатый;
ленточный малого или глубокого заложения;
плита.

Выбор основания зависит от многих факторов, но основной из них — характеристики грунта на участке:

механический состав;
уровень грунтовых вод;
несущая способность.

Помимо этого может предусматриваться цокольный этаж или подвал. Чтобы выбрать какой-либо вариант, должно быть обоснование в виде результата инженерных изысканий и проектной документации.

Свайный (столбчатый)

Это самый недорогой и быстровозводимый фундамент. Он очень часто используется при строительстве каркасных домов. Представляет собой погруженные в землю отдельно стоящие анкеры, соединенные по оголовкам горизонтальной балкой — ростверком.

Сваи монтируются различными способами:

ввинчиванием;
забивкой;
заливкой бетона в скважину;
кладкой из блоков, кирпича.

Свайные основания используются на любых почвах. На слабых и сильносжимаемых грунтах это практически единственный вариант.

Для определения количества и сечения свай производится расчет с учетом нагрузки и особенностей проекта. Опоры устанавливаются с шагом не более 3 м.

Точки размещения опор:

по углам здания;
под пересечениями стен и перегородок;
в местах расположения тяжелого оборудования и конструкций — печей, каминов, колонн и т.д.;
между несущими стенами при больших пролетах.

При устройстве свайных фундаментов не требуется рыть котлован или выравнивать площадку. Достаточно удалить верхний плодородный слой почвы.

Монтируются опоры механическими установками или вручную. Винтовые и забивные свайные фундаменты сразу готовы к дальнейшей нагрузке, а вот для буронабивных требуется время для затвердевания бетона и набора прочности.

Ленточный

При устройстве фундамента-ленты под каркасный дом заглублять подошву ниже уровня промерзания нерационально, если это не предусмотрено проектом. Обычно применяются малозаглубленные основания с глубиной заложения 30-50 см. Это позволяет снизить объем земляных работ, трудоемкость и расход материалов, а несущей способности конструкции вполне достаточно для восприятия нагрузки от легкого каркасного строения.

При мелкой закладке фундамента неизбежно возникает морозное пучение, особенно на глинистых и водонасыщенных грунтах. Рекомендуется проложить прифундаментный дренаж, сделать утепленную отмостку и обеспечить водоотведение при дождях. Эти мероприятия предупреждают переувлажнение грунта, снижают его сезонные подвижки.

Технология устройства мелкозаглубленного ленточного основания:

Выкопать траншею глубиной 50-70 см.
Засыпать щебень и песок на высоту 20 см, уплотнить. Это дополнительный дренаж.
Установить опалубку из досок, фанеры.
Уложить гидроизоляцию для защиты от раннего обезвоживания бетона, а впоследствии от увлажнения поверхностными водами.
Смонтировать арматурные каркасы.
Залить бетон марки не ниже М 300.

Хорошими характеристиками обладает свайно-ростверковый фундамент, где между отдельными заглубленными опорами устраивается малозаглубленная ж/б лента. Он объединяет преимущества обеих конструкций, равномерно распределяет нагрузку на грунт и противостоит силам пучения.

Плитный

Этот тип фундаментов применяется чаще всего в каркасном строительстве виде утепленной шведской плиты УШП. Многослойная конструкция достаточно трудоемкая и материалоемкая, но при ее устройстве проделывается большой объем работ.

Фундамент-плита позволяет уже на начальном этапе получить:

хорошее утепление для снижения теплопотерь;
готовый под отделку пол первого этажа;
выполненную разводка всех инженерных коммуникаций.

Плитное основание заглубляют не более чем на 40-50 см. Его называют «плавающим», поскольку при сезонном пучении грунта оно может свободно перемещаться.

Водоотведение из-под подошвы фундамента обеспечивается толстой щебеночно-песчаной подушкой. Ее тщательно уплотняют и выравнивают. На этом этапе проводится закладка трасс для коммуникаций и установка гильз для вывода их наружу. По подушке заливается бетон толщиной 10-20 см. Предварительно конструкция армируется сетками в 2 слоя. Опалубку можно снимать через 72 часа, а к дальнейшему строительству приступать спустя 5-7 дней.

Наличие дополнительных помещений

Для дачи 4х4 может быть предусмотрена дополнительная комплектация. Небольшой дом может быть расширен за счет мансарды, террасы.

Комплектация дачного дома 4 на 4 включает материалы, необходимые для возведения сооружения. Выделим основные этапы строительства:

возведение фундамента;
основание;
стены и перегородки;
крыша;
утепление;
отделки;
установка окон, дверей.

Мансарда

Дачный домик из бруса с мансардой позволяет расширить полезную площадь. Под крышей можно оборудовать дополнительное место отдыха или хранения. Если имеется возможность строительства мансарды, то возникает необходимость утепления крыши. Кровля ондулин обеспечивает шумо-, теплоизоляцию помещения под крышей. Мансарда создает дополнительную нагрузку на несущие стены и фундамент. Поэтому рекомендуется использовать готовые проекты с привязкой к грунтам на участке.

Терраса

Проект дачного дома с террасой создает дополнительные места для отдыха. Строения с террасой позволяют комфортно разместиться не только хозяевам, но и гостям. Выбор террасы зависит от размеров земельного участка, проекта сооружения. Терраса может располагаться на одной стороне здания или быть угловой, охватывая две стороны. На большой террасе может располагаться дополнительная бытовка для инвентаря.

Проекты и варианты планировки каркасного дома 6×4

Каркасный дом может быть одно- и двухэтажным. Большинство отдает предпочтение дому 6 на 4 двухэтажному, планировка такого жилья предоставляет больше возможностей для создания комфорта и уюта. Как правило, второй этаж мансардный. Его главное преимущество заключается в высоком потолке. На второй этаж ведет лестница, которая может быть одно- или двухмаршевой. К конструкции можно пристроить террасу. Она повышает удобство и эстетичность экстерьера. Терраса может иметь ограждение из строганого бруска, сплошной вагонки, балясины и др. У террасы может быть отдельная крыша, либо она может располагаться под мансардным этажом. Второй вариант позволяет увеличить площадь мансардного этажа.

Общая площадь дома составит минимум 35 м 2 . На первом этаже можно разместить кухню, санузел и одну комнату, например, гостиную. Возможен вариант без санузла. Тогда полезная площадь комнат будет больше. Помимо двух комнат на первом этаже располагается лестница. Пространство вокруг нее можно считать холлом.

Расположение комнат, в большинстве случаев, выглядит примерно так

На мансардном этаже чаще всего размещается спальня. Еще, мансарду можно разделить на две комнаты. В таком случае здесь можно обустроить гостиную и спальню. Можно оборудовать две спальни. Пространство вокруг лестницы будет выступать в качестве небольшого коридора.

Вариантов планировки двухэтажного дома достаточно много. Вы сможете проявить фантазию и создать комфортное жилье для всей семьи.

При строительстве можно использовать типовой проект. Однако лучше разработать его индивидуально. При составлении проекта нужно учитывать количество членов семьи, их потребности и финансовые возможности. Индивидуальный проект дома 4 на 6 позволяет построить максимально удобное жилье с учетом всех пожеланий заказчика.

Этапы строительных работ

Постройка фундамента. Каркасные дома имеют малый вес конструкции, потому могут использоваться простые основания.

Сборка каркаса. Как писалось выше, его обустроить можно из деревянного либо металлического материала. Вариант с использованием металла предпочтительнее из-за своей надежности, но является более дорогим. Помимо этого, для каркаса из металла нужен более прочный фундамент. С внешней стороны на каркас закрепляется доска или вагонка.

Устройство полов. Для этого делается своеобразный «пирог». Первым слоем выступает рубероид, укладываемый на фундамент. Иногда может понадобится обустройство дополнительного строительного уровня. Между лаг монтируется теплоизоляция. В последнюю очередь производится укладка черновой или чистовой отделки. Ее роль может выполнить доска, линолеум, паркет.

Постройка стен. Разумно будет их устанавливать на черновых полах. При монтаже требуется учитывать, где будут располагаться окна. Они могут занимать до 20% площади стен. При выборе окон лучше отдать предпочтение двойным стеклопакетам. Они повысят тепловую и звуковую изоляцию строения.

Монтаж крыши. Крышу возводят сразу же после постройки стен. Иначе их поверхность может быть повреждена атмосферными осадками. Кровлю выбирают исходя из пожелания заказчика.

Теплоизоляция

Когда вы не планируете пользоваться домом круглогодично, то теплоизоляция не столь важна. Но в ином случае ее обустройство обязательно. Каркасный дом строится из вертикального бруса, между которым располагаются горизонтальные рейки. В полости имеются ячейки, в которые устанавливают утеплитель.

Примеры проектов

Несмотря на то, что вариантов планировки маленького частного домика не так уж много, их архитектурные разработки достаточно разнообразны. Рассмотрим несколько вариантов удобных и красивых домиков 6 на 6.

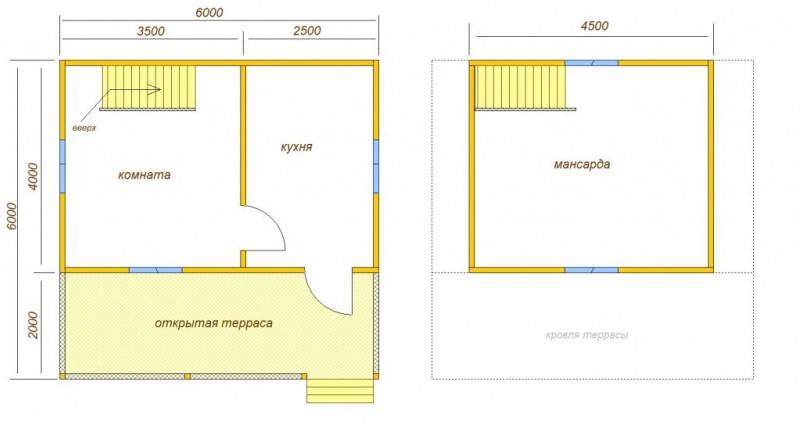

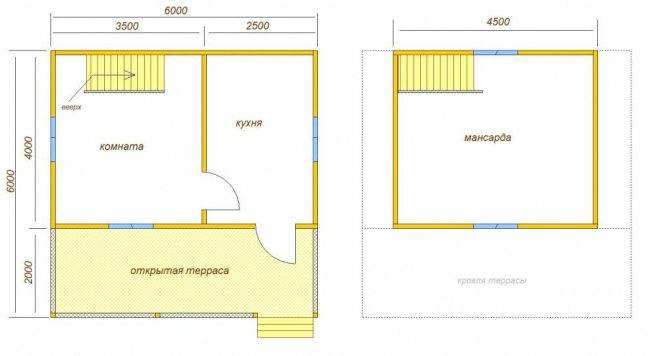

Проект одноэтажного дома со спальней в мансарде

Данный вариант показывает, что если построить мансардный дом 6 на 6 для одной семейной пары, можно получить жилье с просторными помещениями. В указанный формат уместились даже терраса и балкон

Однако при выборе такого проекта следует обратить внимание на то, что в нем гостиная отделена от других помещений первого этажа

На схеме показана довольно большая кухня, но на самом деле это общее помещение, часть которого нужно будет отвести под прихожую, пусть и без разграничительных перегородок. Еще один нюанс – лестница а втором этаже выходит прямо в спальню. Такой проектировочный подход позволяет сэкономить место в мансарде. Но спальня при этом лишается комфортной изолированности от остальных помещений дома.

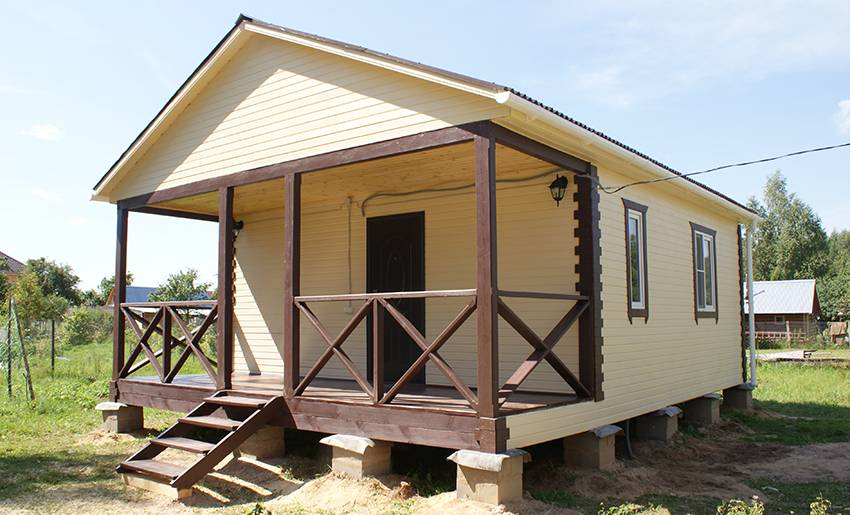

Проект дома с террасой

Очень функциональный и комфортный коттедж. Уютная угловая терраса, а также квадратный балкон над ней повышают комфортабельность проживания. На террасе можно обустроить летнюю обеденную зону.

Прихожая полностью изолирована. Это очень удобно, так как в зимний период сквозняки с улицы не будут проникать в жилые комнаты. Там, где на схеме обозначена кухня, на деле будет размещена еще и гостиная со столовой. В доме есть 2 спальни. На втором этаже спальное помещение довольно просторно. При желании его можно поделить перегородкой, и сделать 2 детские. А можно обустроить полноценную детскую зону с игровой, оставив для родителей спальню на первом этаже.

Одноэтажный дом 6 на 6

Представленный поект одноэтажного дома 6 на 6 демонстрирует большие возможности маленьких домов. По планировке этот дом очень похож на городскую квартиру. Но при этом он имеет свои явные преимущества – трехстороннее освещение, собственный двор, свой чердак, который станет хранилищем для различных вещей. Из минусов стоит отметить отсутствие места под общую гостевую зону. Жильцы в таком доме могут общаться только за обеденным столом. Однако если немного изменить расположение кухонного оборудования и столовой мебели, можно освободить место под для удобного мягкого уголка с телевизором.

Строим каркасный дом своими руками

Конечно, задумывая постройку собственного дома, каждый человек в первую очередь думает о его планировке и внешнем виде. Но самым главным, является сам метод постройки и тип материалов на его возведение. Можно построить дом из бетона или кирпича. Дома такого типа будут довольно прочными. Но на их возведение потребуется слишком много трудозатрат, да и поддержание нормальной температуры внутри помещения в холодное время года, потребует большого количества энергии. Хорошей альтернативой подобным постройкам, являются дома каркасного типа. Основным отличием от стандартного жилья является то, что возвести их можно практически в одиночку. Для подъема тяжелых балок можно использовать самодельную конструкцию наподобие колодезного «журавля». По окончании постройки он просто разбирается. С чего начинать строить каркасный дом своими руками? С проекта. Проектируя такой дом, следует учесть длину досок и бруса, который мы будем использовать. Соединяя вместе доски недостаточной длинны, мы ослабляем конструкцию. Имеются в виду доски и брусья перекрытия.

Проекты и варианты планировки каркасного дома 6×4

Общая площадь дома составит минимум 35 м2. На первом этаже можно разместить кухню, санузел и одну комнату, например, гостиную. Возможен вариант без санузла. Тогда полезная площадь комнат будет больше. Помимо двух комнат на первом этаже располагается лестница. Пространство вокруг нее можно считать холлом.

Расположение комнат, в большинстве случаев, выглядит примерно так

Преимущества каркасных домов

Сжатый срок строительства. Некоторые каркасные конструкции можно собрать всего за неделю. А обычный срок постройки каркасного дома – месяц.

Компактные размеры и функционал строения. Каркасный дом 6×4 имеет компактные габариты, что делает возможным его размещение на участке небольшой площади. При этом жилье будет удобным и практичным, иметь несколько комнат и функциональных помещений. А на участке останется место для садоводства либо огородов.

Энергоэффективность дома. Это позволит проживать в нем круглый год.

Привлекательный экстерьер.

Низкая цена как строительных материалов, так и возведения каркасного дома в сравнении со зданиями из бетона. Для проведения работ как правило не привлекается специальная техника.

Экологичность строения. Для его возведения используют каркас из металла или дерева. Это сам по себе чистый материал. Помимо него используется деревянная обшивка, листы гипсокартона, базальтовое волокно, вагонка и другие не наносящие вред окружающей среде материалы.

Возможность самостоятельно распланировать помещения здания. Также есть возможность сэкономить на проведении коммуникаций, спрятав их под обшивкой.

Для каркасных построек не требуется обустройство сложного фундамента, поскольку он имеет легкую конструкцию стен. Они защищены он попадания холодного ветра и влаги.
