Проект дома из каркасных панелей – как можно построить коттедж за 6 дней

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции. Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундаментЕго устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров. Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.

А для защиты от подземных вод, рекомендуется выполнить на дне песчано-гравийную подушку, толщиной приблизительно 10–20 см, которую необходимо залить цементным «молочком», очень жидким раствором цемента с небольшим содержанием наполнителя.

Так как глубина залегания столбчатого фундамента может достигать 1,5–2 метра, а иногда и более, для придания жесткости конструкции и большей несущей способности, перед тем как выполнять заливку бетона рекомендуется установить арматурный каркас. Но до этого, особенно если грунт не является очень плотным, потребуется изготовить опалубку: для съемной часто используется металлическая, а для несъемной – асбестовая труба.

Спустя неделю, когда бетон наберет около 70% прочности, можно приступать к устройству ростверка, который может быть изготовлен в виде монолитной ленты или из металлических швеллеров.

Для изготовления бетонного ростверка потребуется установить опалубку, внутри которой смонтировать армирующий каркас из прутков сечением до 12–16 мм и выполнить заливку бетонной смеси. После этого, спустя одну–две недели, можно непосредственно приступать к возведению стен будущего дома.

Если же для ростверка используются металлические швеллера, то к этим работам можно приступать незамедлительно. Во время заливки монолитного ростверка следует установить специальные анкера с шагом 0,5–1 м, которые будут служить креплением для несущей конструкции каркаса.

Но, так как одним из достоинств каркасного строительства является возможность ведения работ круглый год, то в том случае, если фундамент возводится в холодное время, можно отдать предпочтение свайно-винтовому варианту, монтаж которого можно выполнить как с привлечением техники, так и ручным способом.

Для устройства ростверка в этом случае отдается предпочтение металлическим швеллерам, но допустимо и бетонное основание, смесь для которого должна изготавливаться с применением антиморозных добавок, а кроме того, следует обеспечить условия для его прогревания, чтобы не допустить замерзания воды.

Следует учитывать, что при устройстве ростверка должна обязательно учитываться планировка дома, так как на него будут опираться все несущие стены.

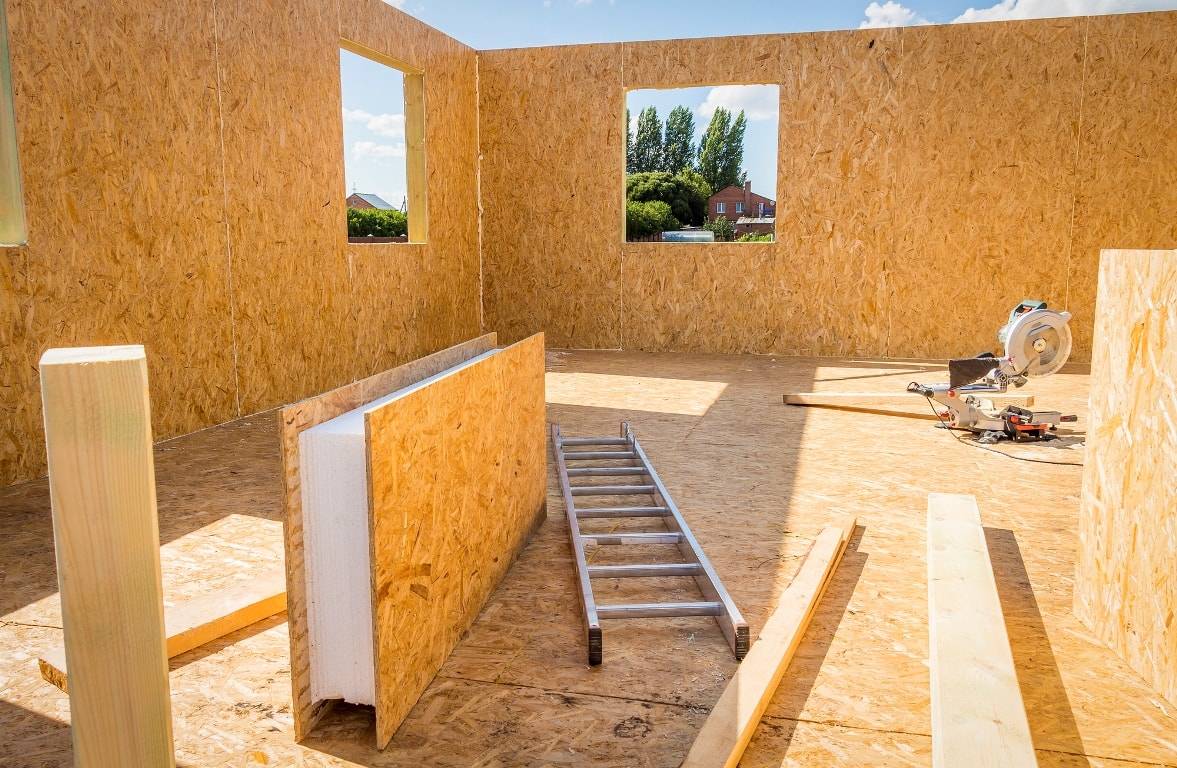

Сборка SIP панелей

Сип-дом — это каркасный дом из панелей с деревянным скелетом. Выполняют сборку легких конструкций, тщательно контролируя качество соединения каждого элемента

Обратите внимание на основные узлы скрепления сип панелей:

места состыковки перекрытия с основной коробкой;
крепления углов стен;
узлы соединения стен, перекрытий и кровли;
места соединения кровли с панелями.

Монтаж состыковочных конструкций дополнительно укрепляют с применением саморезов и фиксируют специально предназначенной пеной.

При некачественной сборке из материала с хорошими теплоизоляционными свойствами можно получить неудачное сооружение со сквозняками. Холодные потоки воздуха будут проникать в неправильно смонтированные соединения.

Но и при описанном исходе событий нет повода расстраиваться. Подобные недостатки довольно легко устраняют с помощью строительной монтажной ленты.

Преимущества и недостатки каркасно-панельных домов

Как и у любой другой технологии строительства, рассматриваемая здесь имеет как свои положительные, так и отрицательные стороны. Вот самые важные преимущества каркасных домов:

Прочность. Каркасно-панельные дома имеют такую конструкцию, что практически все ее элементы носят и ограждающее, и несущее предназначение. По этой причине стены в строениях чрезвычайно прочны, у них есть шанс не разрушиться даже при землетрясении. Все просто: конструкция жесткая, а вес ее незначительный. Сип-панель склеивается монолитно и способна выдержать большую нагрузку.
Долговечность. Пенополистирол – надежный и долговечный материал, что доказывает уже подтвержденный опыт. Построенные из него строения успешно эксплуатируются уже больше, чем 40 лет. Исследования же показывают, что они будут в хорошем состоянии, пригодном для жизни, и через 80 лет.
Экономия энергии. Рассматриваемые дома являются очень теплыми, поэтому нет нужды тратить средства на мощную систему отопления. Эти строения хорошо переносят колебание температур от -50°С до +50°С.
Экологичность. Пенополистирол является гипоаллергенным материалом, из него изготавливают пищевые контейнеры. Это является четким подтверждением того факта, что он абсолютно безопасен для человека. Что касается OSB, здесь содержится совсем небольшое количество клея (всего до 3% в плите), возможное негативное воздействие которого нейтрализуется в процессе прессования. По общепринятой классификации сэндвич-плита относится к категории Е1. Кроме того, данные каркасные панели для строительства дома – неблагоприятная среда для возникновения плесени.
Огнестойкость. Все материалы, которые используются для строительства каркасно-панельных домов,проверяются по существующим ГОСТам и классифицируются как слабогорючие и умеренновоспламеняемые. Если же сип-плита вынести из огня, она моментально погаснет. Кроме того, она нетоксична во время горения.
Цена. Деревянные панельные дома обходятся гораздо дешевле, чем многие другие. Этому есть несколько объяснений. Перове — сип-панели сами по себе легкие, поэтому не требуют дорогого фундамента. Второе — в монтаже не используются краны и прочая подобная техника, все элементы конструкции довольно легкие и без особого труда устанавливаются рабочими. Экономятся также средства на оплату труда строителей, ведь 4 человека могут построить дом довольно быстро. Кроме того, сэндвич-панели имеют ровную структуру, так что выравнивать полы и стены для внутренней отделки не придется. Монтаж можно совершать и когда на улице тепло, и когда холодно.
Быстрый монтаж. При условии работы 5-6 рабочих, деревянные панельные дома возводятся за месяц, а примерно через полгода в дом уже можно будет вселиться.

Таковы основные преимущества постройки частного дома перед покупкой квартиры. Но данный обзор был бы неполным без осветления их недостатков, про которые целесообразно рассказать:

Вентиляция. Каркасно-панельные дома требуют наличия специальной, встроенной, заранее продуманной вентиляции, иначе внутри помещения всегда будет душно.
Планировка. Сама по себе планировка таких домов неплохая, просто ее вариантов не слишком много. А за рамки стандартной планировки выйти нельзя, поэтому никакие предложения по оптимизации от заказчиков не принимаются.
Неопределенный срок эксплуатации. Дело в том, что строительство каркасно-панельных домов началось относительно недавно, в 50-х годах ХХ века, а у нас только в начале ХХІ века. По этой причине никто не может наверняка сказать, сколько же именно может простоять подобная конструкция.

Итак, каркасные дома из сип панелей отзывы специалистов имеют и положительные и отрицательные. Однако первых гораздо больше и они существеннее, так что можно смело рекомендовать такой вид постройки для современных потребителей.

Видео с процессом монтажа каркасно-панельного дома:

Этап 4 Электричество

Подключение электричества мы заказали в то же время, когда на участке шла работа над фундаментом, то есть в феврале. Для этого отец оформил заявку на сайте «Россетей», в которой указал тип подключения, паспортные данные и прикрепил договор на аренду участка.

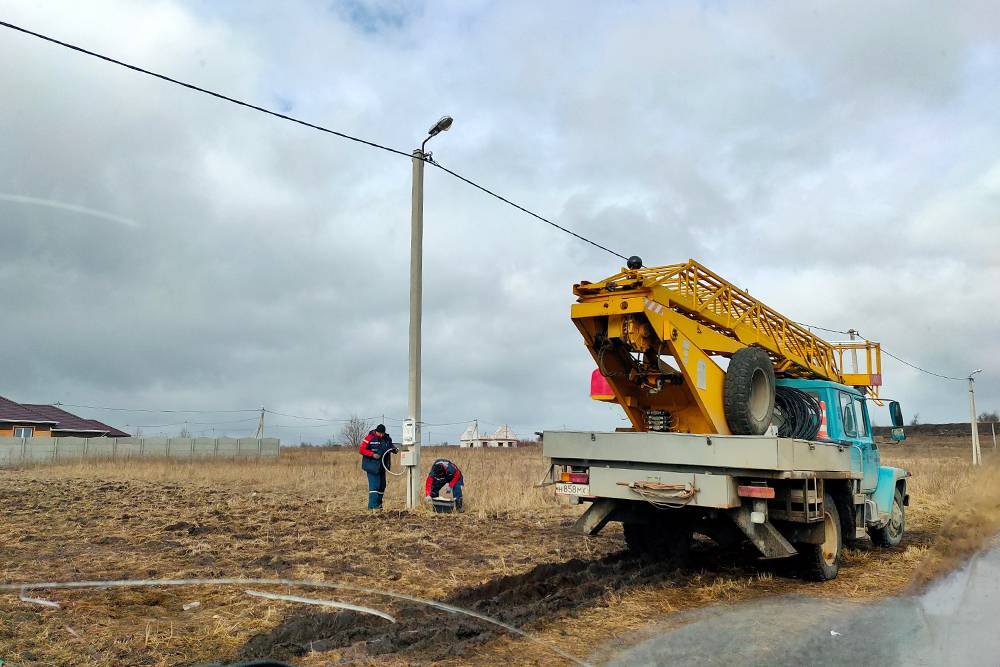

В назначенный день приехала вышка, специалисты подключили счетчик электричества и присоединили его к сети. За это мы отдали 13 000 Р. Кроме самого подключения, в эту сумму входили счетчик, контур заземления, ящик с временной розеткой, все провода и их монтаж.

Дома еще не было, и свет нам подвели к уличному электрощиту. Внутри него стояла розетка, к которой можно было, например, подключать удлинитель или дрель, прямо на месте заряжать шуруповерт и другие электроинструменты. Потом это облегчило работу монтажников и ускорило процесс сборки.

Такое подключение называется временным. Как только введем дом в эксплуатацию, надо будет сообщить в сетевую компанию, чтобы они перевели нас в статус постоянных потребителей. Для временного подключения действует другой порядок, чем для постоянного: потребитель должен за свой счет оплатить большинство расходов, что мы и сделали.

Но есть и плюсы: временное подключают всего за 15 дней. Если бы подключались сразу постоянно, могли бы ждать полгода: по льготной схеме подключают за 550 Р, но для этого требуется готовый дом.

Мы хотели подключить электричество побыстрее, потому что без электроинструмента строить дом очень тяжело, даже из готовых СИП-панелей

Это и есть временное подключение электричества на нашем участке

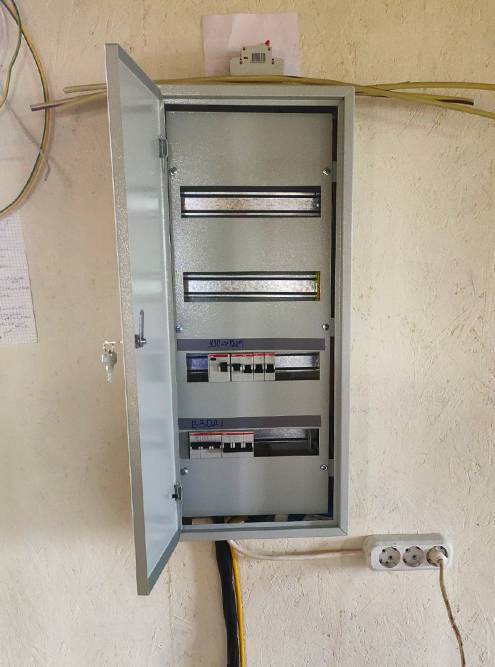

Сейчас в доме стоит такой щиток. Проводка еще не доделана, поэтому автоматов мало

Это и есть временное подключение электричества на нашем участке Сейчас в доме стоит такой щиток. Проводка еще не доделана, поэтому автоматов мало

Легкое строение — недорогой фундамент

Отличительная черта каркасных строений — малый удельный вес. Небольшая нагрузка позволяет не делать массивный фундамент, а обойтись недорогим свайно-винтовым, мелкозаглубленным ленточным или опорно-столбчатым. Мелкозаглубленные фундаменты подходят для пучинистых грунтов, характерных для многих регионов России, их не деформирует «вспучивание» почвы во время промерзания.

Свайно-винтовые фундаменты удобны тем, что их можно делать в любое время года буквально за два дня. Применения свай помогает справиться с перепадом высот на участке и не требует никакой предварительной подготовки грунта. Перед началом строительства делают пробное завинчивание, чтобы определить, где начинается твердый грунт. После установки свай делают нижнюю обвязку из бруса и обрабатывают ее битумной мастикой, чтобы предотвратить гниение дерева.

Из чего делают сэндвич панели

Сэндвич-панели — это трехслойная конструкция, которая состоит из двух наружных слоев жесткого материала и утеплителя, расположенного между ними.

Жесткий материал — чаще всего это оцинкованная сталь. И именно такой материал используют обычно, если строят гараж из сэндвич панелей. А бывают они еще из листовых полимеров, древесно-полимерных композитов (ДПК), плитных древесно-стружечных материалов (ОСП, фанеры, ГВЛ, ГСП и т.п.).

При использовании в качестве наружной оболочки оцинкованной стали, ее покрывают защитно-декоративным покрытием. Чаще всего это — один из колеруемых полимеров. Наиболее распространенные — полиэстер и пурал (пурал лучше по характеристикам, прочнее и долговечнее). Полимерная пленка увеличивает срок службы материала, делает его нечувствительным к воздействию агрессивных сред. Цвет покрытия сэдвич панелей из оцинкованного металла выбирается по таблице RR и RAL и в общей сложности может иметь более 240 оттенков.

Часть таблицы RAL

Утеплитель в сэндвич-панелях используется разный:

Базальтовая вата. Имеет хорошие характеристики, но боится намокания (теряет теплоизоляционные свойства), причем впитывает воду в виде жидкости и пара. При замерзании во влажном состоянии, после оттаивания может просто рассыпаться. Для устранения этого недостатка необходимо обеспечить герметизацию срезов, что при строительстве гаража проблематично.
Стекловата. Влаги не боится, но работать с ней очень проблематично — необходимо полное защитное облачение — плотная одежда, головной убор, перчатки, высокая обувь, плюс респиратор и очки. Материал очень колкий, а мельчайшие частицы проникают везде. Имеет неплохие характеристики, но используется редко.
Пенополистирол. Легкий материал с ячеистой структурой. Не боится влажности, имеет очень хорошие теплоизоляционные свойства, относится к слабогорючим материалам. Его недостатки — сминаемость при нагрузках (компенсируется жесткостью наружной оболочки), его любят грызть насекомые и мелкая живность. Неплохой вариант, но не лучший.
Пенополиуретан. Отличный теплоизоляционный материал, характеристики которого не зависят от влажности. Он не гниет, в нем не размножаются бактерии и грибки, его не любят насекомые и грызуны. Недостаток — высокая цена, соответственно, и сэндвич-панели с таким заполнением стоят дороже.

Если есть возможность, лучше строить гараж из сэндвич панелей с пенополиуретановой теплоизоляцией. Хоть получится и дороже, но никаких проблем даже в случае повышения влажности не будет.

Виды профилей стеновых сэндвич-панелей

По виду профиля сэндвич-панели бывают стеновые и кровельные. Отличаются они формой профиля (высотой гофры) и размерами:

Стеновые бывают:
- шириной от 1000 до 1200 мм:
- толщиной от 60 до 260 мм.
Кровельные:
- ширина — 1000-1600 мм;
- толщина 20-260 мм.

Соединяются листы сэндвич-панелей между собой замками разной формы. У стеновых обычно замок «в шпунт», у кровельных — «внахлест».

Замки сэндвич-панелей разных видов

Стеновые панели могут быть с гладкими или профилированными стенками. Профили могут быть обычными (гофра разной высоты/ширины) а могут — декоративными.

Планы двухэтажных домов: правила планировки этажей

Перед строительством дома важно определиться с планировкой двухэтажного дома, грамотно выполнить которую могут только квалифицированные специалисты. Рациональное размещение помещений позволит комфортно разместиться всем членам семьи. Обязательно необходимо учитывать расположение лестницы

Обязательно необходимо учитывать расположение лестницы.

Важно учитывать расположение комнат по отношению к сторонам света. Кухню можно расположить с окнами на восток или юг, для гостиной подойдет выход на запад, спальне- восток. На северной стороне дома желательно установить лестницу

На северной стороне дома желательно установить лестницу.

Расположение улиц также необходимо учитывать при планировке. Комнаты отдыха желательно устраивать вдали от шумных проездов.

Как правильно выбрать проект помогут советы архитектора.

Watch this video on YouTube

Правильная планировка первого этажа

Правильная планировка должна вмещать обязательные помещения:

кухню;
гостиную;
холл;
санузел;
тамбур.

Проекты больших домов могут позволить организовать столовую зону, место для рабочего кабинета или библиотеку и жилое помещение для гостей.Комнату для установки котла и стиральной машины можно планировать и на первом, и в цокольном этаже.

Золотой серединой планировки считается пространство с минимальным количеством коридоров, с вариантами планировки можно ознакомиться в каталогах интересных фото проектов частных домов.

Правильная планировка второго этажа

Его принято считать зоной сна и отдыха. Желательно предусмотреть ванною комнату и санузел. Отдельную комнату желательно отвести под общую гардеробную.

Над гаражом планировать спальные комнаты нежелательно. Над ним можно продумать установку лестничного марша, гардеробная или холл.

Типовой план двухэтажного этажа

Правила совмещения нескольких помещений

В небольших домах лишние перегородки устанавливать не желательно. Для небольших площадей подойдет оформление в виде студии. Например, можно объединить в одном пространстве гостиную, столовую и холл, визуально зонируя направленность.

Лестница может стать условным разграничителем пространства. Установка барной стойки ломаной геометрической линии или в виде овала отделит кухню от общего пространства.Фото проекты домов и коттеджей с интересным совмещением представлены в галерее.

Зонирование гостиной-столовой

Возведение фундамента под каркасный дом

Следует отметить – технология строительства каркасного дома поэтапно ведется с обязательным соблюдением всех норм и временных сроков, что обеспечивает надежность и прочность конструкции.

Естественно, что начинать надо с планировки участка под застройку, изучения геологической обстановки и возведения фундамента, который может быть практически любого вида. Но учитывая, что вес строения небольшой, можно существенно снизить стоимость строительства и отдать предпочтение столбчатому или свайному основанию, например, устроенному с использованием специальных винтовых изделий.

Ленточно-монолитный фундамент, весьма популярный у частных застройщиков, необходим будет при условии, что планируется устройство подвала, в ином случае, его достаточно высокая цена, а также большая трудоемкость процессов не являются рентабельным в этом случае.

Но, следует учитывать, что не только собственными желаниями и предпочтениями следует руководствоваться при выборе типа фундамента для дома. Обязательно необходимо учитывать геологическую обстановку на участке, характер грунтов, а также уровень залегания подземных вод.

Если взять для примера одноэтажный каркасный дом, то при прочих равных условиях, самым оптимальным видом основания для него будет столбчатый фундамент.

Его устройство вполне возможно своими силами и в максимально сжатые сроки, прежде всего за счет того, что количество земляных работ небольшое. Достаточно, в соответствии с расчетами, подготовить скважины соответствующего диаметра и на необходимую глубину, учитывая при этом промерзание грунта в зимний период.

Сначала выполняется разметка под будущие столбики с учетом того, что они должны располагаться под каждым пересечением несущих конструкций, а также с шагом 2–3 метра под несущими стенами, длина которых превышает 5 метров.

Скважины под столбчатый фундамент своими руками для каркасного дома рекомендуется выполнять с расширением на конце, то есть с устройством так называемой пяты, которая придаст ему большую устойчивость и прочность.
