Принципы строительства каркасно-щитовой бани

Сборка щитовой бани

От того, насколько качественно была собрана щитовая баня своими руками, напрямую зависит срок ее службы. Одним из ключевых условий долговечности деревянных материалов является их обработка антисептиком и специальными пропитками, предотвращающими гниение дерева и появление плесени, не говоря о грызунах и насекомых.

Кроме того, дерево нужно обязательно пропитать антипиренами

Важно, чтобы дерево не вбирало в себя влагу из почвы, поэтому фундамент необходимо в обязательном порядке накрыть гидроизоляционным материалом (чаще всего для этого используется рубероид)..  Далее наступает пора обустройства цокольного уровня

Для щитовых бань хорошо подходят балки из хвойного дерева с сечением, превышающим 20 см.

 Далее наступает пора обустройства цокольного уровня. Для щитовых бань хорошо подходят балки из хвойного дерева с сечением, превышающим 20 см.

Алгоритм действий при создании обвязки выглядит таким образом:

Брусья необходимо класть поверх фундамента по периметру и крепиться на углах с подпилом на половину бруса. Там, где балки соединяются, у одного бруса срезается нижняя часть вдоль бревна, а у другого – верхняя часть. В результате подобный паз очень хорошо соединяется и фиксируется.
Установив цокольную обвязку и соединив ее, нужно проверить, правильно ли установлены все элементы конструкции

Важно учитывать вертикальное и горизонтальное выравнивание. В том случае, когда столб слишком низкий, его стоит поднять при помощи бетонной стяжки или рубероида.
Для фиксации обвязочного контура и фундамента используются анкеры, углубленные в основание не менее чем на 10 см

Закончив обвязку, к цоколю крепятся несущие вертикальные опоры.
Монтировать несущие опоры нужно на углах постройки и в тех местах, где будут устанавливаться внутренние перегородки. В качестве вертикальных опор обычно используется брус сечением не менее 10 см. Для фиксации этих балок обычно используются стальные уголки или врубки. Если обвязка соединялась нагелями, то несущие балки достаточно будет натянуть на оставшиеся выпуски.
В процессе монтажа обвязка контура сверху отсутствует, а балки зафиксированы только снизу. Чтобы предотвратить излишнюю нагрузку на крепления и сохранить вертикальное выравнивание, стоит установить временные распорки.
Процесс установки распорок не отличается от монтажа основных опор, а все отличие сводится к тому, что в качестве временных элементов подбираются балки с меньшим сечением. Дистанция между распорками должна составлять около 0,5-1 м.
Обвязка верхнего уровня выполняется по такому же алгоритму, как и обустройство цоколя. При монтаже нужно обязательно следить за выравниванием конструкции. Фиксация верхней обвязки к несущим балкам выполняется при помощи гвоздей и металлических уголков.

Расчет количества материалов

Потребность в узлах металлокаркаса подсчитать не так сложно: любой продавец сможет сделать это, узнав необходимые размеры и исполнение. В типовых проектах точный расход металла нормирован, а если они составляются по индивидуальному заказу, тогда все расчеты берут на себя проектировщики. Но все равно их надо контролировать, поскольку даже на железном материале часть строителей может допускать «ошибки» в свою пользу. Перед расчетом потребностей в древесине нужно выбрать, будет ли применяться в данном случае брус либо бревно. Конструкции на основе бруса предпочтительнее, потому что:

  • заметно сокращается усадка;
  • нет строгих ограничений по величине и геометрии;
  • работа значительно упрощается.

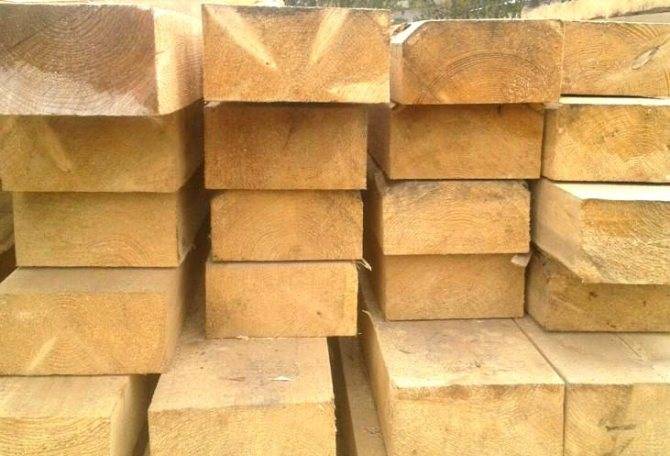

Наиболее крепкий брус, по оценке специалистов, производят из хвойных пород, к тому же они менее подвержены разрушительному действию грызущих дерево насекомых и микроорганизмов. Стандартные размеры бруса, учитываемые при расчетах, составляют от 10х10 до 20х20 см. Подсчет объема производится путем умножения длины на высоту и на толщину единичного элемента.

Часть мастеров утверждает, что нужно добавлять к полученному результату 10-30%. Но этот шаг откровенно глупый, потому что наоборот придется тратить меньше бруса – его не монтируют на проемах окон и дверей.

Неопытные заказчики и даже строители подменяют длину периметра площадью, и потом оказываются вынуждены останавливать работу, докупать недостающие материалы и тратиться на их транспортировку. Чтобы не ошибиться, следует также внимательно проверять маркировку и сопроводительные документы. В отдельных случаях на ценниках и в речах продавцов указываются несколько большие размеры бруса, чем он есть на самом деле.

Устройство стен каркасной бани

Для того чтобы баня быстро нагревалась и сохраняла тепло, ее стены должны быть правильно сконструированы. Для каждого вида бани имеются свои методы утепления стен. В каркасной бане стены представляют собой пирог из нескольких слоев. Обычно состав этого пирога состоит из следующих слоев:

  • внешняя обшивка;
  • ветрогидроизоляция;
  • утеплитель;
  • пароизоляция;
  • внутренняя обшивка.

Внешняя обшивка не сильно влияет на теплоизоляцию бани и выбирается исходя из эстетических соображений. Чаще всего ее делают из вагонки или плит ДСП.

В качестве слоя для гидроизоляции используется пергамент, который кладется под внешнюю обшивку.

Следующий слой пирога – это утеплитель

При выборе утеплителя необходимо обращать внимание не только на теплоизоляционные свойства материала, но и на его экологичность и устойчивость к пожару. На рынке имеется большое количество различных теплоизоляционных материалов

Специалисты предлагают для утепления каркасной бани использовать минеральную вату или рулонный утеплитель URSA.

Можно использовать также более дешевые пенопласт или пенополиуретан, но в этом случае надо контролировать их экологичность при повышенной температуре.

При оценке толщины стены и утеплителя чаще всего исходят из климатических условий местности и того, как будет использоваться каркасная баня. Часто каркасные бани строятся на дачах. Дачный сезон обычно длится с мая по октябрь. В этом случае для обеспечения нормальной теплоизоляции каркасной бани достаточно утеплителя толщиной в 50 мм. В случае же использования бани в зимнее время толщину утеплителя, а, следовательно, и толщину стены будет необходимо увеличить. Например, в продаже имеются каркасные бани с толщиной утеплителя в 150 мм. Также необходимо использовать более толстый слой утеплителя для изоляции парилки.

В относительно холодное время в каркасной бане, когда там жарко, образуется влага, которая может намочить утеплитель. Для предотвращения этого используется пароизоляция. Для пароизоляции может использоваться различный материал – пергамин, рубероид, полиэтиленовая пленка, алюминиевая фольга. Пергамин – дешевый материал, но он недостаточно прочен. Рубероид – дешевый и прочный материал, но он при нагревании издает неприятный запах. Алюминиевая фольга обладает не только свойствами пароизоляции, но еще и отражает тепло во внутрь помещения, создавая эффект термоса. Но этот материал очень дорогой. Поэтому он обычно используется только в парилках. Наиболее оптимальным материалом для пароизоляции является полиэтиленовая пленка. Она дешевая, обладает герметическими свойствами. Ее можно покрывать большие площади без стыков.

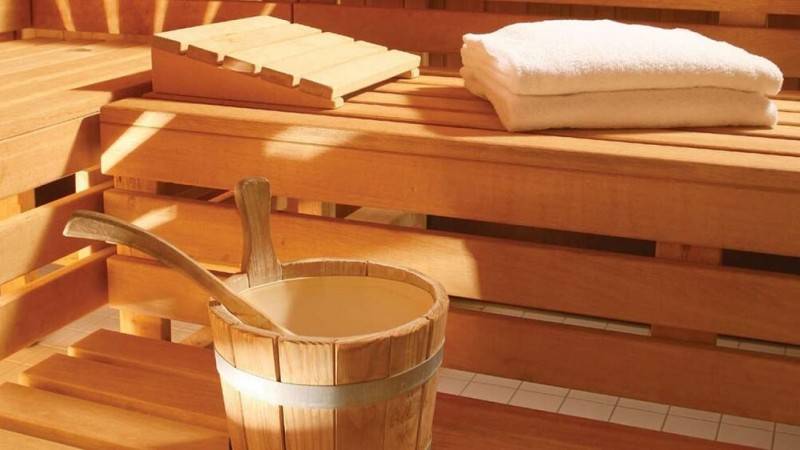

Внутренняя обшивка обычно состоит из вагонки. Лучшей из вагонок считается осиновая вагонка. При этом нельзя красить внутреннюю обшивку, так в этом случае при нагревании краска или лак будут выделять вредные пары.

Расчёт материалов и список инструментов

В качестве примера будет рассмотрен расчёт для каркасной бани наиболее распространных размеров. Каркас изготавливается из бруса, размер конструкции — 5х4 м. Основание будет столбчатым армированным.


Для каркасной конструкции можно использовать облегченный фундамент из асбестоцементных труб

Для отделки стен внутри и снаружи применяется вагонка хвойных пород деревьев. Крыша будет двускатной, покрытие — металлочерепица.

Актуальным моментом является выбор древесины. Материал дложен быть просушенным. Больше всего подойдут липа, лиственница или осина. Данные породы имеют невысокую теплопроводность, они способны длительный период времени сохранять первоначальную форму строения. Стены возводятся из досок толщиной 2—3 см. Для внешней обшивки подходят рейки из лиственницы или сосны.

Столбчатое армированное основание по стоимости и надёжности является оптимальным вариантом для каркасной постройки.


Столбчатый армированный фундамент подходит для возведения каркасных бань в большинстве регионов

Его можно использовать в большинстве регионов. Понадобится подготовить материалы в следующем количестве:

  • бетон — 2 м3;
  • обрезные доски для каркаса — 0,3 м3;
  • арматурные прутья — 80 м.пог.

Каркас можно изготовить из досок, кусков фанерных листов или ОСП. Если грунт на территории строительства глинистый, то опалубку делать не нужно.

Самой сложной и финансово затратной деталью бани является каркас. К приобретению материалов на данном этапе нужно подходить взвешенно. Список необходимых материалов:

  • брус 120х120 мм — 5,3 м3;
  • минеральная вата толщиной 10 см — 36 м2;
  • материал для пароизоляции — 40 м2;
  • вагонка из дерева — 70 м2;
  • материал для гидроизоляции — 40 м2.

Чтобы сэкономить, вместо брусков можно приобрести доски 50х100 мм.


Для экономии финансов можно использовать обрезные доски 50х100 мм в процессе изготовления каркаса

Брус должен быть второго сорта и ниже, доска может быть исключительно первого сорта. Обшивку стен с внешней стороны можно сделать не деревянной вагонкой, а пластмассовыми листами или профнастилом.

Пол изготавливается из обрезной шпонированной доски. Потолок следует обить вагонкой. Если есть желание сэкономить, для теплоизоляции можно использовать минеральную вату. Список материалов:

  • обрезные доски — 1,8 м3;
  • доски 150х50 мм — 0,2 м3;
  • плинтус — 20 м.пог.;
  • минеральная вата — 20 м2;
  • вагонка из дерева — 20 м2.

Сэкономить удастся на настиле покрытия чердака. Если не планируется его использовать, то минеральная вата может быть закрыта необрезной доской или отрезками плит.

Крыша двускатная, чердак можно использовать для хранения инструментария.


Оптимальным вариантом каркасной конструкции является двускатная крыша

Утеплять крышу не нужно. Стропила будут висячими. Понадобятся такие материалы:

  • водосточная система — 1 комплект;
  • рейки для стропил — 0,2 м3;
  • планки для обрешётки — 0,1 м3;
  • карнизные рейки — 0,1 м3;
  • металлочерепица — 20 м2.

В бане довольно часто вместо водостока оборудуют отмостку по периметру с помощью цементно-песчаного раствора.

Список материалов, которые также будут необходимы:

  • трубы из асбеста;
  • саморезы;
  • гвозди;
  • скобы;
  • цемент;
  • гравий или песок.

Понадобятся такие инструменты:

  • угольник;
  • строительный уровень;
  • рулетка;
  • электродрель;
  • набор отвёрток;
  • молоток;
  • плоскогубцы.

Важно продумать все архитектурные и строительные задачи, к которым можно отнести:

  • внутреннюю обшивку банной постройки;
  • выбор оптимальных материалов для строительных работ;
  • действия, которые требуются для обеспечения безопасного использования конструкции.

После подготовки инструментов и материалов можно переходить к строительным работам.

Пошаговая инструкция по строительству каркасно-щитовой бани

Шаг 1. Сначала определитесь и закупите все необходимые материалы, а именно:

  • для фундамента – сваи или компоненты бетонного раствора (песок, щебень фракции 20*40, цемент) с последующей обработкой праймером;
  • для каркаса – брус 12*12 см, доска 15*3 см, бруски 7,5*4 см;
  • для внутренней и внешней отделки – вагонка, плиты цементно-стружечные (ЦСП), OSB или сайдинг;
  • для теплоизоляции – минеральная вата или базальтовая плита;
  • для гидроизоляции – рубероид в два слоя;
  • для закрепления материала – гвозди, саморезы, металлические уголки, прочее;
  • для устройства кровли – метало черепица или эврорубероид, жалоба и комплектующие для отвода дождевой воды от бани.

Шаг 2. Приступаем к фундаментным работам. Поскольку конструкция бани получится легкой, то самый оптимальный вариант фундамента — это свайный, что сэкономит затраты сил и средств. Чтобы сделать фундамент крепче, после устройства свайного фундамента проложите ленточный. Это обязательное условие для фундамента разных типов почв.

Первый цокольный брус притягивается (прикручивается) к фундаменту любыми существующими анкерными способами. После проверки уровня, поверх бруса укладывают рубероид.

Шаг 3. Важным этапом монтажа каркаса является расчет количества вертикальных стоек. Если баня небольшая (перегородок нет), то стойки находятся только по углам. Минимальное расстояние стоек 60 см, а в ходе работы следует постоянно проверять строго вертикальную установку стоек для недопущения перекоса. В этом помогут такие инструменты, как строительный уровень и отвес, а применение подкосов для стоек надежно зафиксирует положение стойки.

Утепление стен каркасно-щитовой конструкции бани просто необходимо, как и защита от влаги, поэтому проводим тепло– и гидроизоляцию.

Шаг 4. Установка крыши, которая чаще всего бывает двускатной, также требует утепления, гидроизоляции и возведения потолка.

Шаг 5. Монтаж перегородок и напольного покрытия, которое зависит от типа фундамента. Предпочтительным устройством пола является настил досок под небольшим углом для слива воды в канализацию.

Шаг 6. Заключительные работы по установке дверей и окон.

Шаг 7. Облицовка стен бани отделочными материалами. Внутри может быть вагонка, закрепленная гвоздями или скобами. Снаружи баню обшивают разной отделкой:

  • ЦСП (1,25 м) — негорючие, прочные и водостойкие плиты;
  • OSB (1,22 м) – при таком размере плита четко становится между вертикальными стойками каркаса и не нуждается в подрезке. Дополнительной отделки OSB не требует, поскольку плита гладко зашлифована.

Разница между этими двумя плитами еще и в наличии инструментов для закрепления. Чтобы работать с плитами ЦСП вам понадобится болгарка, а в материале нужно будет еще просверлить отверстие. Монтаж OSB ближе к столярной работе.

Для создания более привлекательного внешнего вида бани обшейте ее ондулином или листовым оцинкованным профилем.

Плюсы и минусы

Неоспоримыми достоинствами сооружения каркасных бань оказываются:

Простота строительства;дешевая конструкция (малая плата за материалы);упрощение фундаментных работ в сравнении с другими вариантами;слабая теплопроводность;возможность сделать коммуникационные каналы внутри стен и не портить внешний вид;

исключение усадки;отсутствие надобности в сложной строительной технике;экологическая безопасность (редкость для дачных бюджетных построек);возможность выполнить все работы без привлечения специалистов;исключение мокрых работ – строить можно зимой и даже там, где нет устойчивого водоснабжения;широкое разнообразие вариантов отделки.

11 фото

Но внимательно изучив отзывы владельцев и застройщиков, сразу можно обнаружить и определенные недостатки. Каждый из них может быть устранен своевременными мерами, только оттого нужно как следует разобраться в возможных проблемах. Каркасные бани в своем чистом виде быстро остывают, а потому внутри через короткое время появляется безобразный грибок. Чтобы справиться с такой трудностью, нужно применять лишь самые качественные утеплители.

Продлить срок службы щитовой бани можно, если пропитать весь используемый брус и доски антисептиками специального образца. Через 18-24 месяца усадка каркаса иногда составляет 80-100 мм. Как результат, внешняя и внутренняя отделка деформируются. Сократить подобный риск можно, если взять пиломатериалы, прошедшие камерную сушку.

4

Монтируем мансардную крышу

В качестве примера рассмотрим, как построить мансардную крышу, так как она позволяет при минимальном увеличении финансовых затрат получить практически полноценный второй этаж. Если вас интересует строительство двускатной крыши или вальмовой (шатровой), ознакомьтесь с другими статьями на нашем портале.

Для мансардной кровли понадобятся следующие материалы:

брус 100х150 мм для стоек;доски 150х50 мм для стропил;доски 150х20 мм;рейки;супердиффузная мембрана;кровельный материал.

Работа начинается с установки опорной конструкции. Для каждой стропильной фермы устанавливаются две стойки, которые сверху соединены балками. Т.е. под каждой стропильной фермой располагается П-образная несущая конструкция.

При монтаже опорной конструкции необходимо правильно определить положение стоек. Так как стойка с нижним стропилом и мауэрлатом (балкой перекрытия) образует прямоугольник, расстояние от стены до стойки зависит от высоты мансарды и угла наклона нижнего стропила. Зная угол наклона стропила и высоту стойки (определяет высоту мансардного помещения), вы можете рассчитать на каком расстоянии от края устанавливается стойка по теореме Пифагора, т.е. вам необходимо узнать длину меньшего катета.

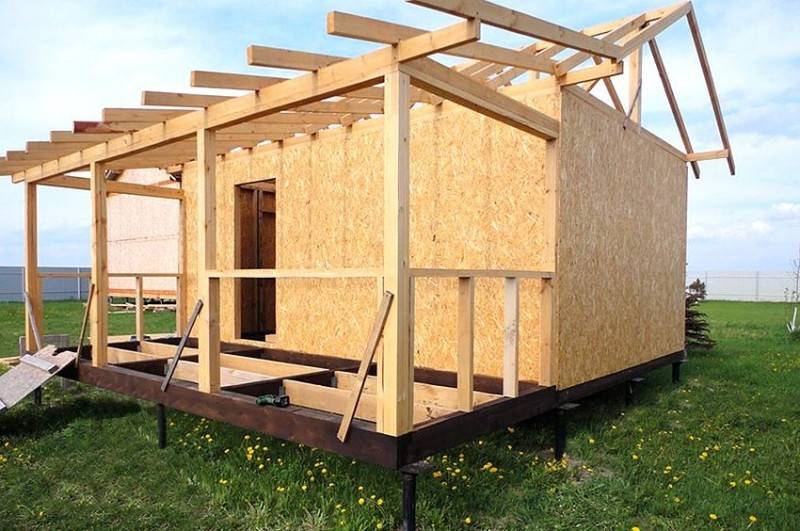

Каркас для крыши бани

Стойки закрепите на обвязке и балках перекрытия саморезами и уголками. Кроме того, укрепите их раскосами. Затем соедините обе стойки балками. По такому принципу установите П-образные детали на всех балках перекрытия. Все получившиеся несущие элементы соедините по краям прогонами, как показано на схеме выше.

Теперь можно установить нижние стропила. Снизу они зарезаются и крепятся к обвязке, а сверху – к прогону, в котором предварительно пропиливаются пазы. Далее нужно закрепить стойки по центру перемычек П-образных деталей. Высота стоек определяет угол наклона верхний стропил. Все стойки свяжите коньковым прогоном.

В завершение работы над каркасом мансарды установите верхние стропила, которые опираются на нижний и коньковый прогоны. Предварительно в прогонах пропилите пазы под стропила. Сразу же выполните гидроизоляцию крыши – закрепите на стропилах супердиффузную мембрану степлером. Поверх скоб наклейте специальную самоклеящуюся ленту, которая обеспечит герметичность соединения. Учтите, что полотна мембраны должны перекрывать друг друга сантиметров на 20–25.

Поверх стропил обязательно закрепите рейки, которые будут служить контробрешеткой. Затем перпендикулярно рейкам закрепите доски 150х20 мм. Что касается шага обрешетки, то придерживайтесь рекомендаций производителя кровельного материала, который вы приобрели для бани.

Поверх обрешетки монтируется кровельное покрытие по стандартной схеме – листы материала обязательно должны перекрывать друг друга вдоль и поперек. Шурупы или гвозди располагаются на гребне волны.

Обустройство фундамента для щитовой бани

Учитывая то, что щитовая баня имеет сравнительно небольшой вес, в качестве опоры можно использовать столбчатый фундамент. Если габариты постройки невелики, то будет вполне достаточно установить фундамент только под углами конструкции, опорными частями внутренних перегородок и точками их пересечения. В любом случае, прочитайте, какой фундамент под баню лучше делать, чтобы впоследствии избежать неприятных последствий.

Наиболее эффективным фундаментом для щитовой бани являются асбестоцементные трубы диаметром 20 см, вкопанные в землю и залитые бетоном (детальнее: «Как сделать фундамент своими руками для бани – ленточная конструкция на практике»). При установке конструкции на пучинистом грунте в трубе должна быть арматурная решетка.

Монтаж фундамента в таком случае выглядит следующим образом:

  • Сначала в земле выкапываются ямы глубиной около полутора метров и шириной, немного превышающей диаметр труб;
  • Дно ямы накрывается железобетонной подушкой, на которую устанавливается труба из асбестоцемента;
  • Если труба была установлена ровно, то пространство между землей и опорой засыпается грунтом;
  • Далее в трубы заливается бетон, после чего конструкция должна полностью застыть.

Кроме такого способа, столбчатый фундамент можно установить еще и при помощи съемной опалубки. Такой метод отличается большей сложностью монтажа и повышенной стоимостью.

Последовательность работ следующая:

  • Первым делом нужно взять листовое кровельное железо и свернуть его в трубу;
  • При помощи сварки к полученным трубам нужно прикрепить две ручки из подходящего металлического прута;
  • Далее выкапывается яма подходящего размера, чтобы было немного свободного пространства между грунтом и опалубкой;
  • Труба вставляется в подготовленную яму и устанавливается по уровню;
  • Зазор между опалубкой и грунтом засыпается песком;
  • В трубу запускается армированная решетка;
  • Далее опалубка заливается тремя ведрами бетона;
  • При помощи ручек трубу нужно вытянуть вверх примерно на 35 см (чтобы упростить данный процесс, ее можно слегка раскачивать, но после этого придется заново выставлять ее по уровню);
  • В трубу заливается еще три ведра бетона, опалубка снова поднимается на фиксированную величину;
  • Предыдущая операция повторяется ровно до тех пор, пока фундамент не поднимется до необходимого уровня.

В тот момент, когда фундамент окажется выше уровня грунта, нужно немного подождать, пока бетон схватится, и только после этого снять опалубку. В это же время нужно установить закладные элементы для будущей обвязки. Чтобы это сделать, в мягкий бетон вставляются штыри с резьбой.

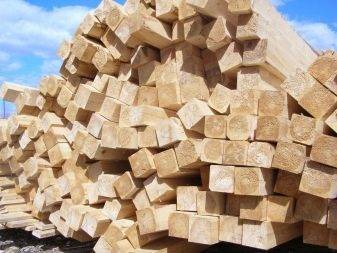

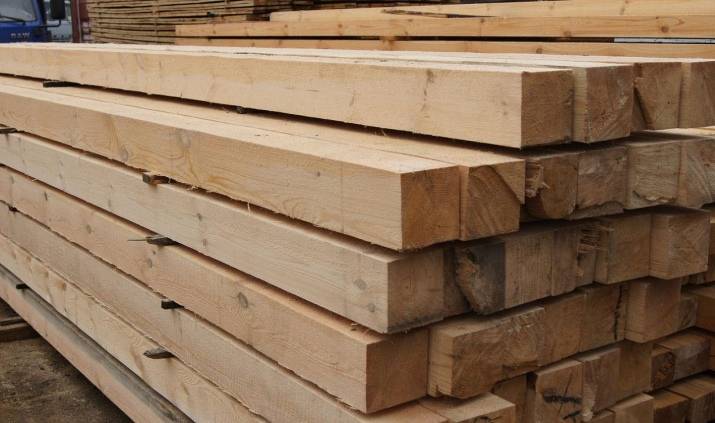

Выбираем материалы

Важный момент – выбор подходящих материалов для строительства крепкой бани. Качество готовой постройки будет зависеть именно от этой особенности. Рассмотрим несколько полезных советов, касающихся выбора хороших материалов.

Чтобы построить качественную деревянную баню каркасного типа, лучше всего выбирать лиственные сорта

Они практически не подвергаются деформации и могут похвастаться высокими теплоизоляционными характеристиками, что очень важно для бани.
Можно выбрать и более дешевый строительный материал – сосновый брус и доски. Однако подобные варианты подойдут только для сооружения самой каркасной основы бани.
Для внутренних отделочных работ сосну использовать не рекомендуется, поскольку эта древесная порода под воздействием высоких температур начинает выделять смолы
Последние не только привлекают к себе внимание специфичным ароматом, но и могут спровоцировать термический ожог в случае соприкосновения с телом человека.
Внутренние и внешние стеновые основы бани чаще всего обшивают листами ОСБ либо ЦСП (используются и для обшивки панельно-щитовой бани, и для металлокаркаса)

Отделка из таких недорогих, но качественных щитов отличается простотой монтажа.
Настоятельно не рекомендуется задействовать рулонные битумные материалы с целью организации пароизоляции банной постройки
Под влиянием высоких температурных показателей такие единицы начинают выделять резкие, неприятные запахи. Целесообразно приобрести недорогую фольгированную пленку либо специальный пергамин.
Для внутренней облицовки чаще всего используют вагонку. Снаружи баню можно отделать блокхаусом или тем же сайдингом.

На материалах для изготовления качественной каркасной бани лучше не экономить

Важно проследить за состоянием выбранной древесины. Дерево должно находиться в идеальном состоянии

На досках и брусках не должно быть следов гниения, торчащих сучков или повреждений от древесных насекомых-паразитов.

Плюсы и минусы

Грамотно использовать все преимущества и по возможности нивелировать имеющиеся недостатки — пожалуй, в этом состоит главная задача человека, который берется за самостоятельное возведение каркасной бани. Если вы изучили проекты бань из пеноблоков и увидели, какие недостатки есть у этого материала, не думайте, что с каркасными сооружениями все так радужно. Не будем вводить вас в заблуждение: минусы имеются в каждом деле, а потому лучший способ справиться с ними — внимательно их изучить. Собственно, начнем с них.

Недостатки

  • возможная усадка бани с течением времени;
  • необходимость качественного утепления и связанный с этим рост расходов;
  • материальные и временные затраты на отделку — как внутреннюю, так и внешнюю;
  • внимательный уход и осторожная эксплуатация.

Мы неслучайно начали именно с минусов. Так вы сразу увидите те подводные камни, с которыми сопряжено строительство каркасной бани

И если все же после знакомства с ними, они кажутся вам не крупными булыжниками, а мелкой галькой, то обратите внимание на следующие преимущества выбранного типа постройки

Преимущества

  • легкое сооружение не требует изнурительной подготовки основательного фундамента;
  • хорошо сохраняют тепло, но только при качественном утеплителе;
  • подкупающая дешевизна сборки;
  • экологичность и устойчивость к колебаниям в земной коре;
  • возможность построить каркасную баню в самые сжатые сроки, даже в сложных погодных условиях.

Если плюсы все же перевесили возможные недостатки, и вы все еще желаете построить баню такого типа, то приступайте к следующему этапу.

Сборка каркасно-щитовых бань: проекты и цены

Возведение бани с применением технологии сборки щитовых конструкций на каркасной основе отличается высокой скоростью строительства и небольшими затратами на основные материалы. Проектами предусмотрены и учтены все требования, соответствующие строительству сооружений такой вентиляция, водоснабжение, канализация, электроснабжение.

3D-визуализация небольшой по площади каркасной бани

Проекты каркасно-щитовых бань

Основной особенностью данной технологии является то, что сборка каркасно-щитовой бани своими руками осуществляется очень легко — по принципу конструктора. Современный рынок предлагает большое количество готовых щитовых комплектов, предназначенных для установки на каркас. Благодаря трехслойной структуре и низкой теплопроводности пенополистирола, используемого в СИП-панелях, этот материал обладает хорошими характеристиками и отлично подходит для бань. Проекты каркасных бань предполагают двускатную крышу, чердачное помещение в ней отсутствует так как щитовая конструкция является легкой постройкой. Внутреннее пространство под крышей возможно использовать для хранения банного инвентаря. В зависимости от типа грунта, на котором планируется постройка, фундамент для бани может быть столбчатым, мелкозаглубленным ленточным или свайным. Последний вариант основы применяют на песчаном грунте. Для создания каркаса используют брусовые стойки: для угловых подойдет брус 120х120 мм, для промежуточных опор можно использовать материал меньшего сечения. Потолочное перекрытие выполняют из балок 40х75 мм. Если баня планируется для круглогодичного использования толщину утеплителя принимают равной 15 см, для сезонной эксплуатации достаточно слоя теплоизолятора в 10 см.

Проект маленькой каркасно-щитовой бани 4 на 3 м

Что касается пола, его рекомендуется сделать проливным. Для его устройства подойдет обрезная или шпунтованная доска, смонтированная с уклоном. Планировкой предусмотрено разделение каркасно-щитовой бани на несколько комнат. Перегородки между ними выполняются из дерева. Если обогрев бани осуществляется каменной печью, под нее выполняют отдельный фундамент.

Цена каркасно-щитовой бани под ключ

Учитывая технологию строительства, стоимость каркасно-щитовой бани всегда ниже цены сооружения, построенного любым другим методом. Перед тем как сделать заказ, следует поинтересоваться у компании-производителя об оказании дополнительных услуг. Таких, как монтаж печи, устройство кровли, установка дымохода. Учитывая высокую скорость сборки, со дня заказа до начала эксплуатации щитовой бани проходит не более 7 дней

Беря во внимание то, что каркасно-щитовые бани обходятся недорого, заказчик может позволить себе выбрать любой из представленных проектов. Это касается и тех, чей бюджет довольно ограничен

Производители предлагают несколько версий комплектации:

  • объект под ключ — заводская сборка стен и перегородок, отделка фасадов и внутренних стен;
  • отделка в черновом варианте — облицовка либо фасада, либо только внутренних стен;
  • без облицовки — объект представляет собой только сборку из щитов.

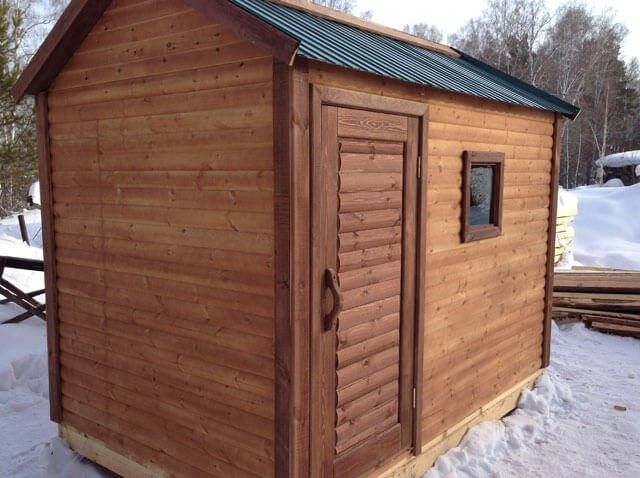

Процесс сборки небольшой каркасно-щитовой бани с фундаментом на сваях

Особенности каркасных бань

Правда у каркасных бань есть один существенный минус – в дождь или снег влага может просочиться сквозь брусья и нанести большие повреждения вашей постройке. Именно поэтому нужно учесть ещё некоторые нюансы.

  1. Во-первых, используйте теплоизоляцию при строительстве бани. С одной стороны, это позволит вашей бане дольше удерживать тепло, а с другой, создаст некоторое подобие герметичности и позволит избежать поступления влаги. Для этого лучше всего подходят стекловолокно или минеральная вата;
  2. Во-вторых, сделайте пароизоляцию. Это исключит образование конденсата и продлит срок жизни древесины. Для этого можно посоветовать рубероид, плёнку или пергамин;
  3. И в-третьих, на плотных почвах можно использовать простые варианты фундамента, например, свайный.

Теперь, когда мы заготовили весь необходимый материал и примерно поняли, что нам предстоит, можно приступать к непосредственному строительству.

Тонкости проектирования

Простота строительства и доступность его для непрофессионалов не означают, что можно смело приступать к работе без подготовки. Даже наличие опыта подобных работ не дает оснований для благодушного настроя. Избежать серьезных ошибок поможет хорошо продуманный проект и чертежи будущего сооружения.

Самая простая схема – когда парильное, душевое, котельное и гардеробное отделение объединены. Но такой шаг приемлем лишь для мини сооружений или перевозных бань, потому что не получается распределить температуру как положено. Потому стараются создать даже при наименьших габаритах пусть совсем небольшие, но автономные комнаты. Баня 3х4 м вполне может быть обогрета малым котлом либо работающей от дров печью. Отдельные проектировщики находят даже возможность дополнить ее верандой или террасой.

Минимальные по размеру проекты обладают рядом ценных свойств:

  • незначительный расход стройматериалов;
  • практически полное исключение отходов;
  • высокая скорость работ;
  • прочность и надежность (так как на малой площади экономить на качестве комплектующих не требуется).

На более крупном участке вполне можно соорудить баню размером 6х6: она уже позволит не только смывать грязь с себя, но и приглашать всю семью и даже компанию друзей. Типичные проекты с такими сторонами подразумевают значительную площадь комнаты отдыха – она может достигать 20 м2. Чаще всего именно там располагают и лестницу, связывающую первый этаж с мансардой.

Двухэтажная баня превосходит одноэтажную уже потому, что она позволяет организовать дополнительное пространство для жизни и досуга. Часто там размещают комнаты для приема гостей, спальни, ставят столы для бильярда или иной спортивный инвентарь.

В строительстве двух этажей первым шагом оказывается создание фундамента из опорных столбов, причем основание требуется покрыть слоем гидроизоляции. Специалисты рекомендуют построить стропильную систему бани из досок сечением 10х5 см, а на обрешетку обычно идет доска толщиной 2,2 см.

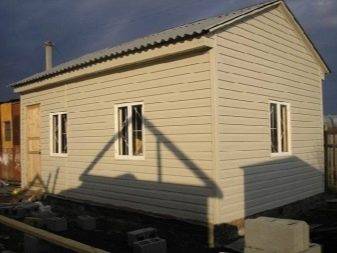

Каркасно-щитовое строение собирается по принципу игрушечного конструктора. Найти подходящие для сооружения помывочной с бассейном комбинации элементов не составляет труда, затем их только ставят на подготовленный каркас. В комплекте обычно идет подробная технологическая инструкция, помогающая избежать ошибок – если только ее строго соблюдают. В случае с мобильными банями все еще проще – их собирают не на строительных площадках, а на промышленных предприятиях. Все, что остается заказчикам, – это только дополнить готовые блоки необходимыми деталями.

Большинство проектов предусматривает использование двускатных крыш, чердачное помещение под ними не организуется или оно очень маленькое. Внутри зато часто ставят банный инвентарь. При выборе типа фундамента руководствуются категорией грунта и его состоянием. Масса постройки, даже если учесть наличие в ряде вариантов второго этажа, сравнительно невелика. Проектные показатели утепления зависят от того, будет ли баня использоваться круглогодично или же она предназначена лишь для теплого сезона.

Устройство фундамента для дачной каркасно-щитовой бани


Обычное возведение ленточного фундамента для здания требует 1/3 общего объема финансовых затрат на строительство и такое же количество времени. В связи с тем, что наша постройка будет легкая, фундамент можно выполнять по упрощенной схеме, а вот ленточная или свайная конструкция привела бы к необоснованному удорожанию всей стройки. Опорную часть каркаса мы изготовим из «лысых» автомобильных покрышек, заполненных щебнем. После окончания строительства покрышки следует закрыть от воздействия солнечного света. Это предотвратит их разрушение.Особенности возведения фундамента для бани на даче:

  • После разбивки периметра нашей бани с его внутренней части срезается растительный слой плодородной почвы и аккуратно перемещается в огород. В результате этой процедуры должен получиться мини-котлован 3,5х5 м глубиной 0,15 м.
  • Его дно уплотняется прокатыванием по нему стальной тяжелой бочки. Затем весь участок нужно засыпать щебнем мелкой фракции и тоже «укатать». В итоге мы получили для бани на даче плотную щебеночную подушку, которая в дальнейшем равномерно распределит всю нагрузку от строения.
  • В те места, где будут устанавливаться покрышки, необходимо забить по одному колышку.
  • Затем шины укладываются по всему участку с таким расчетом, чтобы центр каждой из них совпадал с колышком. Будущий фундамент нужно выровнять в горизонтальной плоскости. Для этого используется ровная доска длиной 4 м и строительный уровень.
  • После выравнивания всех покрышек внутрь каждой из них укладывается прокладка из любого гидроизоляционного материала во избежание высыпания щебня при работе с шинами. Все покрышки засыпаются щебнем послойно, с утрамбовкой каждого из них.
  • Засыпку нужно прекратить, не доходя до края внутреннего обода 5 см. Щебень внутри шины увлажняется, а вся ее внутренняя полость заливается цементной смесью «Кнауф» с добавлением наполнителя. Таким образом, все лежащие покрышки должны быть заполнены по самый верх на одном уровне.
  • После полимеризации бетонной смеси мы получаем в резиновой «опалубке» прочный слой, передающий нагрузку на щебеночную подушку. Каучук бортов шин служит компенсатором при периодических промерзаниях и оттаиваниях почвы.

В итоге, при устройстве такого фундамента мы почти избегаем земляных работ и имеем небольшой расход материалов: автомобильные шины d=70 см — 10 шт., щебень — 3 м3, смесь KNAUF — 75 кг, рубероид — 1 рулон. Брус нижней обвязки каркаса устанавливается на опоры из покрышек.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
