Выбор места установки
При установке автономной канализации следует учитывать то, что источник воды должен располагаться на достаточно приличном расстоянии от септика. Его расчет обычно проводят в зависимости от числа человек, постоянно проживающих в доме.
При выборе места его расположения, как правило, учитывают такие моменты:
- На песчаной почве минимальное расстояние между септиком и скважиной должно составлять восемьдесят метров, на глинистой — двадцать метров.
- Септик нельзя монтировать очень близко к жилому дому. Плохой идеей является и его размещение в подвале. Даже если вентиляция работает очень хорошо, избежать возникновения специфических запахов в доме не удастся.
- Обустройство фильтрационных полей в данном случае также значительно усложняется.
Важно! Даже учитывая непроницаемость камеры, нельзя отрицать вероятность возникновения аварийной ситуации. В таком случае сточные воды могут беспрепятственно оказаться в водозаборных слоях.. Однако если канализация слишком удалена от дома, то это считается не очень разумным решением
Организовать продвижение воды самотеком будет очень сложной задачей, ведь труба должна быть расположена под определенным уклоном
Однако если канализация слишком удалена от дома, то это считается не очень разумным решением. Организовать продвижение воды самотеком будет очень сложной задачей, ведь труба должна быть расположена под определенным уклоном.
Мало того, септик в данном случае придется значительно заглублять. К сожалению, это не всегда возможно, особенно, если грунтовые воды залегают слишком высоко.
Важно позаботиться о том, чтобы к камерам септика был обеспечен открытый проезд. Теперь вам понадобится регулярное очищение емкости от отходов
Для этих целей нанимают ассенизаторскую машину
Теперь вам понадобится регулярное очищение емкости от отходов. Для этих целей нанимают ассенизаторскую машину.
При желании сооружение септика может быть проведено самостоятельно, без помощи техники.
Однако завершить данный процесс получится гораздо быстрее, если осуществить земляные работы и провести установку бетонных колец с помощью спецтехники.
Виды канализационных систем для бани
На данный момент для бани используются следующие виды канализаций:
- напорная;
- безнапорная;
- соединенная с центральной системой канализации.
Напорная канализация – что это такое, примеры устройстваК преимуществам напорных систем можно отнести такие качества:
- высокая надежность и длительный срок службы;
- легкость монтажа;
- простота конструкции и невысокая стоимость.
Напорная канализация может устанавливаться разными способами:
- если баня создается на цокольном этаже, то на нем же должна располагаться небольшая насосная станцию, приводящая в движение сточную воду;
- при необходимости банный стояк можно подключить к домашней системе и опустить ее на подземный уровень.
К достоинствам безнапорных канализационных систем можно отнести:
- легкость установки;
- дешевизна конструкции;
- высокая надежность (которая достигается при соблюдении правил установки системы).
Монтаж – этапы и особенности
В данном разделе мы на основе изученных видео, фото и литературу создали пошаговое руководство к выполнению схемы установки. Итак, канализация для бани своими руками в основном выполняется в виде двухкамерного септика, поэтому мы и рассмотрим монтаж данного аппарата.
Для того чтоб начать строительные работы, нам нужно знать понятие таких величин, как глубина и количество материалов. Если для вас не составит труда выполнить заливку бетоном, то вы можете обойтись без услуг специалистов. Стоит отметить, что монтаж устройства в целом займет 4 дня, если работа будет производиться четырьмя людьми.
Подготовка котлована
Проводить земляные работы можно специализированной техникой или же вручную. Второму варианту лучше всего отдавать предпочтенье в том случае, если в почве имеются камни или это песчаный тип. Эскалатор желательно использовать во всех остальных случаях. Глубина установки должна зависеть от залегания трубы, по которой слив транспортируется от одной до следующей точки.
Канализация в бане своими руками должна располагаться ниже уровня промерзания грунта. Стоит отметить, что такая глубина минимально должна быть на метр ниже. Расстояние от трубы к септику составляет 80-120 см, что означает минимальную глубину 2,5 метров.
На габариты котлована влияет сток воды, который будет стекать в конструкцию. Стоит отметить, что на данный показатель имеет воздействие частота пользования баней. После окончания данного этапа, выравниваем и бетонируем дно.
Монтаж опалубки
Чтоб возвести опалубку, совсем нет необходимости приобретать новые материалы, так как достаточно будет использовать старые доски. Для этого, их нужно сбить в щитки, которые потом аккуратненько погружаются в котлован. Система утилизации воды может повысить уровень прочности за счет добавления в конструкцию армированной сетки. Для выполнения сетки нужно выбирать сечение проволоки 10-15 см.
Арматурная сетка крепится к опалубке для заливания бетоном. Если особенности схемы укладки предусматривают отсутствие дна, то выполнение армирования является обязательной составляющей процесса. Закрепить опалубку можно при помощи кольев, которые помещаются в яму.
Заливка опалубки
Для создания идеального раствора необходимо смешивание 1 части цемента и двух порций песка или гравия. Процесс бетонирования лучше производить одновременно, но, если такой возможности нет, то заливку можно делать послойно. Чтоб в будущем сток воды не мог просачиваться в почву, нужно утрамбовывать раствор, чтоб он имел плотную консистенцию. Перед началом работ необходима установка дренажной и входящей трубы, которые будут транспортировать сток по конструкции.
Монтаж перекрытия
Схема монтажа данной конструкции предусматривает использование готовой плиты или создания ее своими руками из бетона. Стоит заметить, что толщина бетонной крышки должна выдержать двух взрослых человек. Также, автономная канализация должна иметь люк, который обеспечит доступ к механизму. Его можно сделать из любого подручного материала, но можно и купить в специальном магазине.
После полной готовности перекрытия приступает к установке колодца фильтрации, который размещается на дистанции 2 метра от септика. Стоит заметить, что труба из отстойника должна укладываться под наклоном в 1,5 метров. Данное требование создаст самотек воды. По окончании этих процессов можно смело приступать к эксплуатации канализации.
Настил протекающего пола
Это работу выполняют при помощи обрезной сороковки — доски толщиной 40 мм. Лучше всего брать заготовки из лиственницы или других твердых пород. Использовать сосну не стоит, так как в ней содержится много смолы.
Перед укладкой необходимо подготовить доски — для этого их необходимо остругать со всех сторон, это поможет избежать застаивания воды в волокнах дерева. Крепежные элементы при укладке досок не используют. Доски размещают прямо на лаги с соблюдением шага между половицами не менее 5 мм. Над сливом, а также со стороны противоположной стены доски необходимо укладывать на таком расстоянии друг от друга, чтобы можно было легко вытащить половицы и удалить из подпола скопившийся в нем мусор. Это решение полезно и тем, что позволяет улучшить вентиляцию подполья.
Протекающие полы обладают следующими преимуществами:
- Невысокая стоимость материалов;
- Простота укладки;
- Высокий уровень ремонтопригодности;
- Теплая поверхность, которая обеспечивается за счет использования деревянных досок.
Из недостатков можно выделить лишь то, что подобная конструкция служит недостаточно долго. Поэтому даже при надлежащем уходе владельцу не избежать гниения настила проливного пола в месте, где располагается водоприемник. Заниматься устройством гидроизоляции и вентиляции стоит исключительно для того, чтобы оттянуть этот процессов во времени. Однако все равно спустя 6-7 лет после укладки потребуется замена настила. Хотя учитывая особенности конструкции пола, сделать это своими руками будет достаточно просто.
Монтаж системы канализации

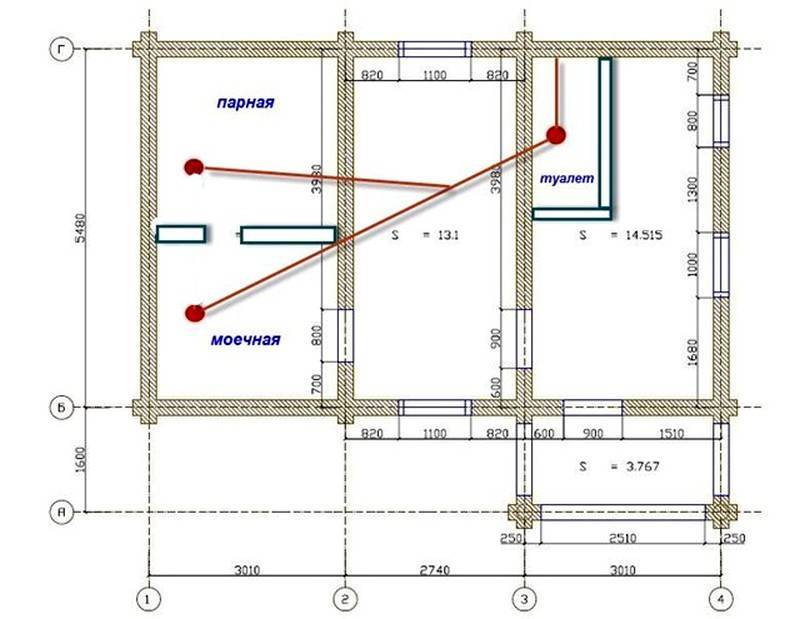

Канализация для бани на даче своими руками монтируется в зависимости от конкретной системы отвода воды после использования. Чтобы вся система работала долго и безупречно, необходимо заранее ознакомиться с методикой ее сборки, учесть условия будущего использования бани и правильно провести предварительные расчеты.
Канализация для бани, как правильно своими руками смонтировать и проложить канализационные трубы? В первую очередь необходимо проложить канализационные трубы из всех помещений внутри бани. Угол наклона труб при этом необходим от 3 до 5°. В процессе монтажа в непосредственной близости от сливных отверстий требуется установить на сливных трубах гидравлические затворы – U-образные колена. Это поможет исключить обратное поступление канализационных газов в помещение.
После монтажа труб нужно настилать пол с таким же углом наклона в сторону сливного отверстия, оснащенного первичным фильтром. Далее сооружается вентилируемый стояк и решетки.
Затем возле бани обустраивается согласно вышеописанной инструкции дренажный колодец, производится установка отстойной и накопительной емкости, или обеспечивается подключение к центральному коллектору. После того, как все системы и соединительные траншеи будут засыпаны слоем глины, верхний слой почвы необходимо выровнять и аккуратно утрамбовать.
Сооружение проливного пола
При устройстве слива необязательно, чтобы полы были теплыми. Это означает, что для них не требуется укладывать теплоизоляционный слой внутри конструкции. Монтаж досок настила заключается в их креплении по периметру с использованием дополнительных черепных брусков. Созданную конструкцию можно при необходимости легко демонтировать и вынести наружу для проветривания и просушки, что продлит срок ее службы.
Лаги
Прежде чем приступить к укладке лаг своими руками, необходимо подготовить для них место. Обязательно следует положить двойной слой гидроизоляции
Особое внимание нужно уделить технологии укладки: эти элементы должны быть установлены строго горизонтально с небольшим уклоном в направлении места сбора отработанной воды. Уклон делается посредством вырубки в лагах, постепенно уменьшая их высоту на 2-3 мм в направлении места сбора сточных вод
В конечном итоге должен получиться требуемый уклон пола, который не должен превышать 10°.
При укладке половых досок протекающего пола нет необходимости использовать крепежные элементы. Для правильного выполнения этой работы необходимо учитывать ряд важных моментов, которые обусловлены спецификой проливных полов:
- Недопустимо начинать стелить доски протекающего пола, пока не будет установлен приемник для воды.
- Используемый настил одновременно служит гидроизолятором для нижнего перекрытия бани.
- При укладке досок обязательно необходимо выдержать величину зазора, которая должна составлять не менее 5 мм. Этого будет достаточно, чтобы вода могла естественным путем уходить вниз даже при значительном разбухании настила.
- В обязательном порядке опорные столбики для лаг оборачивают двойным слоем гидроизоляции.
Опорные столбики
Для изготовления столбиков опор лаг используют кирпич 250 х 250 мм. Эти поддерживающие элементы устанавливают на песчаную или бетонную подушку, выдерживая между ними шаг 0,8-1 м. По завершении монтажа их необходимо оштукатурить, а землю между ними застелить рубероидом.
Если все сделано верно, то расстояние между нижней точкой поверхности протекающего пола и рубероидом, уложенным внизу, будет составлять не менее 300 мм. Выполнить это требование удается за счёт лаг, которые укладывают на опорные столбики.
Устройство слива для бани
Качественная и беспроблемная эксплуатация бани во многом зависит от правильного устройства гидротехнической системы водоотведения, главными элементами которой является слив и канализация. Они также способны повлиять на срок службы основного строения. Если допустить просчеты при их устройстве, то могут возникнуть такие неприятные явления, как грибок, сырость, а также потребоваться ремонт фундамента.
Решить эту проблему можно разными путями. Чаще всего владельцы выбирают самый простой, который заключается в устройстве водоотводной трубы. Укладывать трубу для слива необходимо еще тогда, когда только возводится фундамент под парную. Ее следует располагать под наклоном, учитывая особенности размещения дренажной системы или сливной ямы. Для эффективной работы системы водослива труба не должна иметь изгибов. Лучше всего брать канализационную трубу, так как благодаря своему диаметру она отлично подходит для этих целей.
Устраивать сливную яму или приямок разрешается на расстоянии не менее 3-5 м от стены бани. Обязательно нужно укрепить края ямы, иначе спустя некоторое время начнет осыпаться грунт и она может осесть. Эффективнее всего защитить края ямы от осыпания можно с помощью бетонных колец или заливки цементной смесью. Для правильного функционирования дно ямы должно хорошо впитывать влагу.
Последовательность монтажа

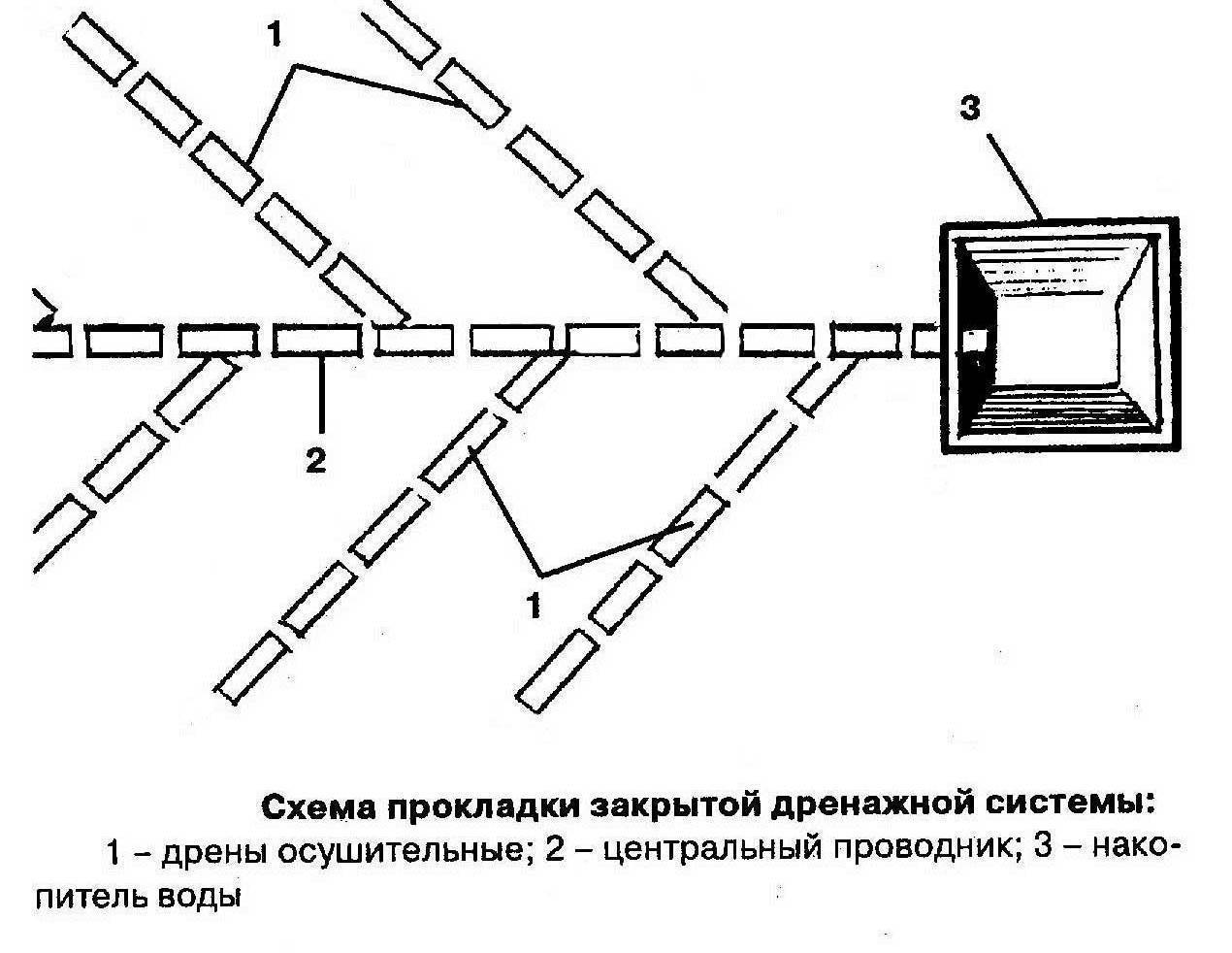

Как происходит установка дренажного колодца:
- Заливка бетонного дна колодца, если необходима его герметичность.
- Монтаж составного или цельного колодца.
- Прокладка и врезка входных и выходных труб.
- Обустройство таких деталей как лесенка, крышка, люк, насос.
- С помощью уровня проверяют вертикаль колодца и горизонтальные уклоны труб.
Какие рабочим понадобятся инструменты и материалы
Основная ответственная и трудоёмкая работа при монтаже дренажного колодца – это проделывание врезки и её последующая герметизация. Кроме того, требуется рыть ямы и траншеи, подгонять трубы по длине, выводить их уклон под самотёк, регулировать глубину и высоту колодца.
Траншеи для труб и яму для колодца можно вырыть и ручным способом, но вряд ли это обойдется дешевле вызова экскаватораИсточник deilo.ru
Для герметизации врезок и выравнивания дна, с приданием ему формы лотков для труб, используют цементный раствор, или, если имеют дело с пластмассой, применяют клей, пластырь или ленту, герметик.
Обустройство автономной канализации в частном доме своими руками: видео и рекомендации
В качестве материала для изготовления автономных канализаций используется полипропилен, характеризующийся небольшим весом, экологичностью, прочностью и высоким показателем теплопроводности. Очистка стоков осуществляется определенными видами бактерий, которые питаются органическими отходами. Доступ кислорода – обязательное условие для жизни этих микроорганизмов. Цена автономной канализации в частном доме значительно выше, чем стоимость обустройства обычного септика.
Составляющие элементы системы автономной канализации
Это обусловлено многочисленными преимуществами систем автономного типа:
- высоким уровнем очистки стоком;
- уникальной системой аэрационной чистки;
- отсутствие затрат на сервисное обслуживание;
- отсутствием необходимости в дополнительном приобретении микроорганизмов;
- компактными габаритами;
- отсутствием необходимости в вызове ассенизаторской машины;
- возможностью установки при высоком пролегании уровня грунтовых вод;
- отсутствием запахов;
- длительным сроком службы (до 50 см).
Во сколько обойдется строительство канализации в частном доме: цена под ключ
Возможности автономных канализаций Юнилос Астра 5 и Топас 5 считаются самыми оптимальными для дачных участков. Эти конструкции надежны, они способны обеспечить комфортное проживание и необходимые бытовые удобства для жильцов загородного дома. Данные производители предлагают и другие, не менее эффективные модели.
Средняя цена автономных канализаций Топас:
| Наименование | Цена, руб. |
| Топас 4 | 77310 |
| Топас-С 5 | 80730 |
| Топас 5 | 89010 |
| Топас-С 8 | 98730 |
| Топас-С 9 | 103050 |
| Топас 8 | 107750 |
| Топас 15 | 165510 |
| Топаэро 3 | 212300 |
| Топаэро 6 | 341700 |
| Топаэро 7 | 410300 |
Средняя цена автономных канализаций Юнилос:
| Наименование | Цена, руб. |
| Астра 3 | 66300 |
| Астра 4 | 69700 |
| Астра 5 | 76670 |
| Астра 8 | 94350 |
| Астра 10 | 115950 |
| Скарабей 3 | 190000 |
| Скарабей 5 | 253000 |
| Скарабей 8 | 308800 |
| Скарабей 10 | 573000 |
| Скарабей 30 | 771100 |
В таблицах указана стандартная стоимость системы. Окончательная цена монтажа автономной канализации под ключ формируется с учетом расценок на прокладку наружного трубопровода и прочих моментов, затрагивающих земляные и установочные работы в целом.
Средняя цена канализаций автономного типа Танк:
| Наименование | Цена, руб. |
| Биотанк 3 | 40000 |
| Биотанк 4 | 48500 |
| Биотанк 5 | 56000 |
| Биотанк 6 | 62800 |
| Биотанк 8 | 70150 |
Советы по монтажу автономной канализации на дачном участке
Как и в любой другой системе, монтаж трубопровода рекомендуется выполнять под наклоном от дома в сторону очистительного резервуара. Оптимальный угол составляет от 2 до 5° на каждый метр. Если не придерживаться этого требования, полноценное отведение стоков автономной канализацией для дачи станет невозможным.
Во время прокладки магистрали следует позаботиться о надежной фиксации ее элементов. Чтобы исключить риск деформации труб и смещения во время просадки почвы, нужно грунт на дне траншей тщательно утрамбовать. Если выполнить заливку дна бетоном, получится более надежное фиксированное основание. В процессе установки труб желательно придерживаться прямой траектории.
Обязательно следует проверять места стыков на предмет герметичности. Для стыковки обычно применяется жидкая глина. Допускается использование специализированных средств, рекомендуемых производителем труб. Если выполняется монтаж магистрали на основе элементов диаметром 50 мм, максимально допустимая протяженность прямых участков системы составляет 5 м. При использовании изделий диаметром 100 мм этот показатель составляет 8 м максимум.
Выбирая место для септика на участке, необходимо учесть, что до забора должно оставаться не менее пяти метров
Как сделать канализацию в бане своими руками
Обустройство системы для слива использованной воды – это именно тот случай, когда 99% работ можно произвести собственноручно и на высоком уровне качества. большинство современных канализаций собирают из готовых элементов и узлов, и потому процесс обустройства слива в бане не намного труднее, недели сборка детского конструктора. Но в некоторых случаях может потребоваться паяльное профессиональное оборудование.
Подбор разновидности канализационной системы
Принцип подбора самый простой – сложность и возможности канализации должны обязательно соответствовать цене самой бани. Для небольшой бани, которая встроена в доме, простым решением будет подключение слива через водяной затвор к центральной трубе канализации.
Для дачного банного комплекса, возможно, будет лучшим решением установить бочку для сбора жидкости. Основательные банные постройки на утепленном основании требуют монтажа напорной системы для отведения стоков.
Естественно, что обычно место под строительство бани выбирают и не думают о том, что потребуется достраивать канализацию. Обычно баню устанавливают на удалении в 5 метров от жилого дома или главного здания.
Полезный совет! Если у вас есть возможность, то спланируйте расположение бани ниже домового уровня, и лучше всего в конце участка. В этом случае вы можете подключаться к уже существующей домовой трубе без риска нарушения или блокировки работы.
Почему геология важна? В напорных системах трубах и емкости укладывают в землю, на глубину не меньше уровня промерзания. Более того, вязкость, плотность и склонность к земле к пучению определяют конструкцию емкости под сбор отработанной воды. Для того, чтобы определять характер грунта, нужно просверлить ручным мотобуром диаметр 2 см на глубине залегания не меньше 2 метров. Выход породы покажет, что именно будет залегать в месте строительства канализации.
Как изготовить сливную яму
Если в районе банного строительства грунта пучинистые, то потребуется копать котлован. Для средней бани хватит сделать емкость с объемом в 2 м3, для малой парилки хватит монтажа пластикового бака на 0.8 м3. Для канализации продают особые модели с широким люком съемного типа на клипсах. Рыть можно вручную или посредством мини-экскаватора. Стенки требуется выравнивать по вертикали, а дно уплотнить трамбованием и засыпать гравийно-песчаной смесью.
После сделайте бетонную стяжку с лентой армированного стеклопластика или прутиком. Стыки делают из кирпича, а толщина кладки не меньше 25 см, в точках вывода труб канализации устанавливают полиэтиленовую фланцы. Левая стенка перфорирована для сброса воды. Внутри выкладывают перегородку с высотой минимум 1.2 метра. По окончанию работ внутреннюю поверхность наплавляют стеклорубероидом. Сверху ставя плиту, и чаще всего из технического полиэтилена.

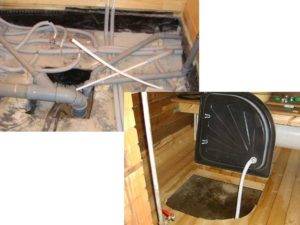

Установка внутренней канализационной системы в бане
Требуется вырыть траншею и спланировать подушку под напорную трубу. Если высотный перепад между сборной емкостью и колодцем для ревизии составляет меньше 1 м, тогда можно применять простые ненапорные трубы из пластика, которые собирают на уплотнителях из резины.
В остальных случаях требуется укладывать и варить полиэтиленовые трубы с диаметром минимум 8 см. Подведение от слива внутри мойки и бани выполняется с монтажом водяного колена, что обеспечит блокирование газов, которые накапливается внутри бака. Отработанная вода должна сливаться стоком внутрь без контактирования трубы с поверхностью жидкости в емкости.
В соседнем отделении поставьте насос и отрегулируйте уровень поплавка. Для проверки заполните систему чистой водой и прокачайте по всей канализационной линии, если нет протечек на стенках и трубных соединениях, то можно засыпать трубы и стеновые пазухи утеплителем, керамзитом или обожженной глиной, а после закрывают грунтовой подушкой.
Тип системы
Известно три типа канализаций, которые отличаются конструкцией, монтажом, техническими характеристиками.
Напорная
Сливная система, в которой сточные воды, отходы сливаются под напором. Давление создает насосная станция или бытовой насос. Такие системы устанавливаются, если безнапорные конструкции не могут справиться с откачкой жидкости. Особенности напорных канализаций:
- зависимость от подключения к электросети;
- высокая цена по сравнению с безнапорными системами;
- необходимость в утеплении трубопровода на зиму.
Насос можно установить на улице или внутри помещений.
Безнапорная
Второе название такой системы — самотечная. Отработанная вода, отходы стекают по трубе своим ходом благодаря углам трубопровода.
Преимущества:
- низкая цена;
- надежность, долговечность;
- простота выполнения монтажных работ;
- работа без подключения к сети электроснабжения.
Недостатки:
Важно точно соблюдать уклон при сборке трубопровода.
Безнапорную систему нельзя построить под землей, если рельеф сложный, имеет неровности.
Врезная
Этот способ подключения трубы слива к канализации. Такой вариант доступен для бань, расположенных в черте города, крупных населенных пунктах. Прежде чем «врезаться» нужно обратиться в местные органы управления. Для подключения бани к трубопроводу необходимо заключить договор, оплатить услугу.

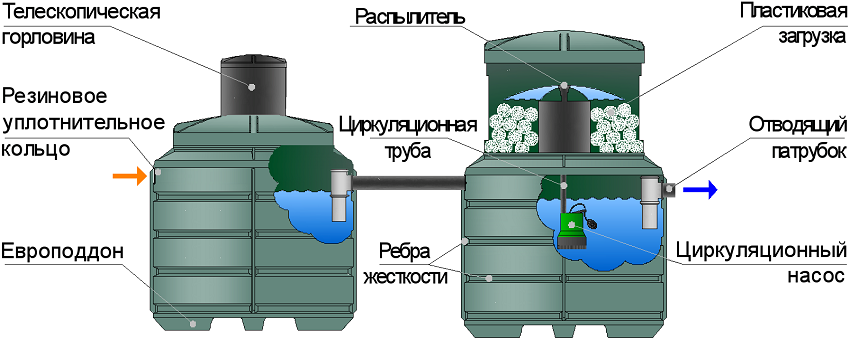

Конструкция и принцип работы
Устройство канализации в бане лучше всего выбирать с наличием нескольких камер, ведь в каждой из них вода проходит дополнительную очистку. Конечным продуктом данной установки есть осветленная и безопасная для окружающей среды жидкость, которая не имеет неприятного запаха. Изучив большое количество фото, видео и литературы от владельцев септиков, можно сказать, что двухкамерное устройство самое популярное среди жителей. Изредка, схема состоит из одного отсека, но она вполне справится с нагрузкой, так как сток не имеет твердых примесей. Принцип работы данного устройства утилизации воды заключается в таких действиях:
- Водный поток попадает в первый сектор, где разделяется на осадок и жидкость;
- Происходит переработка стока анаэробными бактериями, которые не нуждаются в кислороде для функционирования;
- Через трубу вода попадает во второй отсек, который может быть с наличием дна и без него. Если это конструкция без данной детали, то вода будет просачиваться в почву через слой гравия или щебня. Во втором варианте отвод очищенных стоков производится при помощи трубопровода.
Стоит отметить, что микроорганизмы в системе не нужно специально выводить, так как они и так обитают в почвенном слое земли. При их функционировании выделяется ядовитый газ, который можно удалять только при наличии вентиляции. В ситуации, когда в устройстве маленькое количество бактерий, нужно размножить их – для этого существуют специальные препараты. Это и есть схема выполнения работы над очисткой стоков.
Канализация для бани своими руками

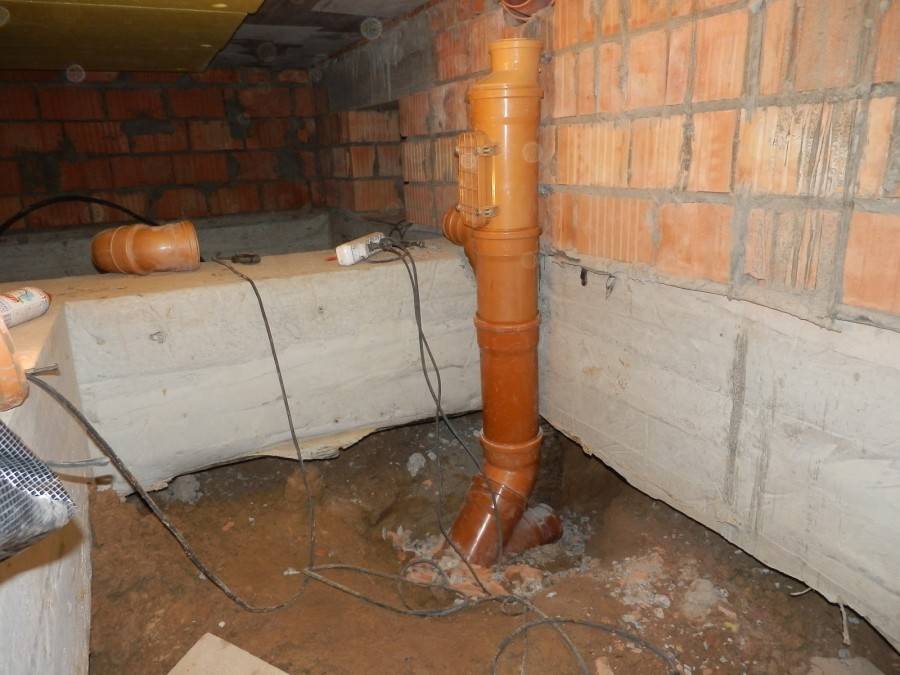

Внутреннюю канализацию для бани лучше делать сразу после заливки фундамента. У вас есть план помещений. Разметьте, где будут стоять сантехнические элементы: умывальник, душ, туалет, сливы.
Делается траншея глубиной в 50 см. Ниже копать не стоит, потому что слив будет направлен в систему очистки с некоторым уклоном. Предусматривается применить утеплитель для труб. В траншею укладываются трубы, выводятся стояки к каждому из узлов, укладывается сверху на трубы утеплитель, потом геотекстиль и засыпается.
На выходе из бани в трубу вставляется тройник, из которого вверх пойдет вытяжная труба и выход к септику.
Вытяжка будет проходить вдоль стены бани и будет отводить газы от деятельности бактерий в отстойнике септика. Потом делается наружная канализация.
Какими нормативами следует руководствоваться
Основным
документом, регулирующим порядок строительства дачных или частных построек,
является СНиП 30-02-97ю. В нем определены:
- нормы и условия постройки объектов;
- приведены все допуски, расстояния, зазоры;
- указаны нормативы укладки коммуникаций.
Многие владельцы дач или
загородных домов пренебрегают этими документами. Однако, любая инспекция быстро
обнаружит нарушения или расхождения с действующими нормативами. Перед тем, как сделать канализацию в бане
своими руками, надо изучить СНиП и учесть все актуальные требования. Это
поможет исключить возможные
споры, предписания и штрафы от сотрудников контролирующих организаций.
Важно также учитывать расстояния
до построек, находящихся на соседних участках. Иначе неминуемы разногласия с
соседями, которых лучше избежать заранее

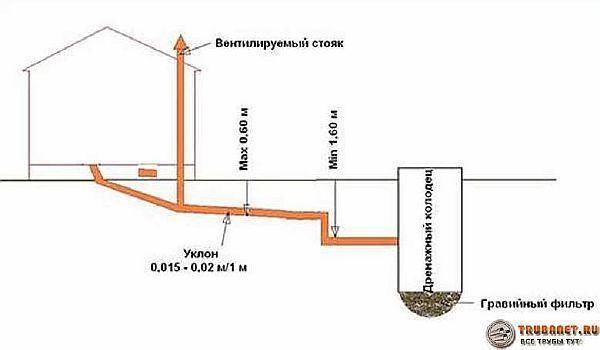

Шаг 5: Монтаж наружной системы канализации

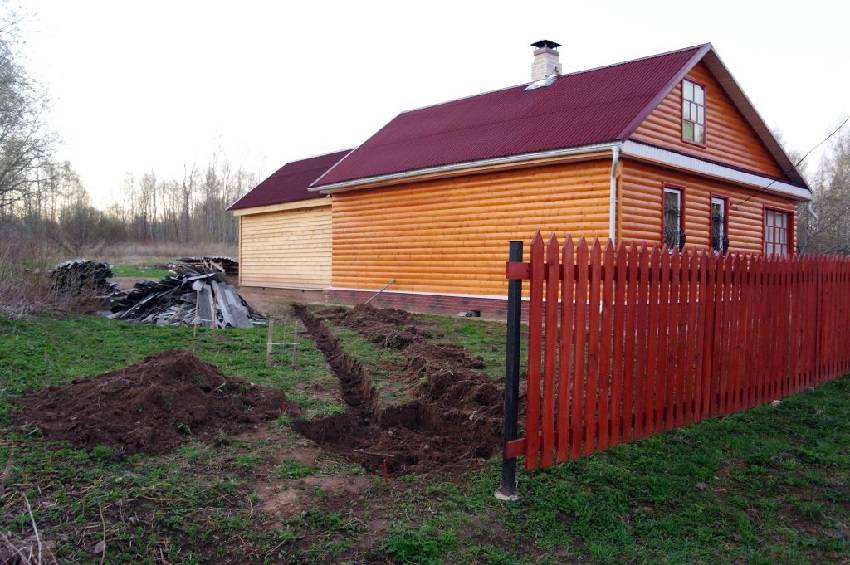

Обустройство наружной канализации начинается с рытья траншеи.
Она выкапывается на 55-60 см ниже уровня фундамента. В фундаменте заранее делается отверстие для выведения трубопровода. Угол её наклона зависит от диаметра трубы.
Диаметр в мм | Угол наклона в см на 1 м |
| 30 | 3 см |
| 20 | 2 см |
| 8 | 8 мм |
| 7 | 7 мм |
На дно траншеи выкладывают песок толщиной 10 см, обязательно соблюдая угол наклона. На месте монтажа трапа и унитаза устанавливаются вертикальные палки, к ним привязывают трубы. При подводке к сливу лишняя длина палки обрезается. В конце монтажа сверху пускают воду и смотрят, нет ли подтеканий на месте стыков. Если всё в порядке, трубопровод засыпают землёй.

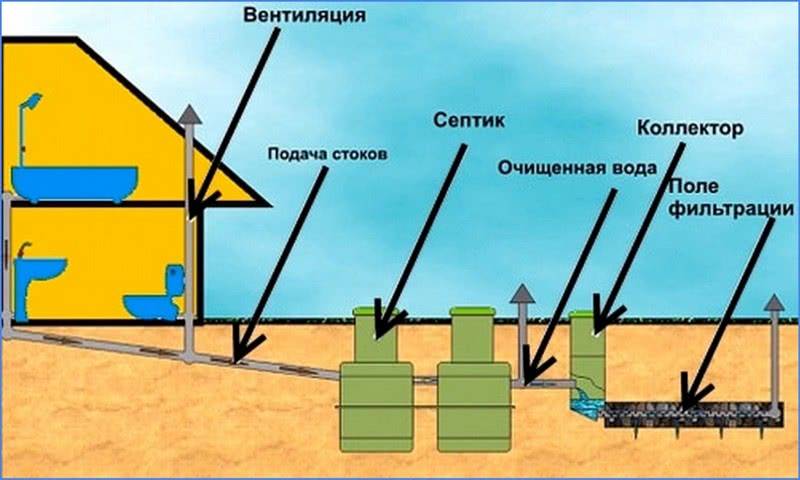

Наружная канализация включает трубопровод и очистное устройство (септик, выгребная яма) или бетонный колодец (гораздо реже – подземное орошение). Подвод к очистным сооружениям производится с помощью труб диаметром не менее 11 см. Их протяжённость составляет до 12 м, если больше 12 м, то оборудуется смотровой колодец.
Все нечистоты и отработанная вода сбрасываются через канализационную трубу в бетонный колодец. Он бывает однокамерным с фильтрующим дном или двухкамерным с поглощающей камерой. Колодец диаметром 50-70 см выкапывают из расчета глубины промерзания грунта плюс 50-70 см. В средней полосе России это составляет 1,4-1,6 м. На дне размещается фильтрующий слой до 40 см, он состоит из песка, гравия или кокса.
Если в бане есть туалет со сливом, то нужно оборудовать дополнительную систему фильтрации – герметичный септик и поле подземного орошения, состоящее из дренажных трубок, уходящих в землю.
Принцип работы поле фильтрации таков:
- отработанная жидкость и нечистоты поступает в накопитель (колодец либо другой резервуар с фильтрующим слоем из песка и гравия). Там стоки разделяются на несколько фракций: твёрдые частицы оседают на дно, жирные кислоты образуют пену на поверхности, остальные вещества растворяются в воде;
- мутная жидкость перетекает в поглощающую камеру, где имеется вентиляционный колодец. Это обеспечивает жизнедеятельность анаэробных бактерий, перерабатывающих взвесь в биологически безопасный ил;
- ил пригоден для удобрения, а очищенная жидкость поступает в канаву с песчано-гравийной смесью через разветвление дренажных трубок или попадает в близлежащую реку или озеро.
Единственный минус очистительного поля – невозможность обустройства на плотных глинистых почвах. На тяжёлых почвах оборудуют фильтрующие траншеи.
- выводящая канализационная труба уходит в землю на глубину до 2 м;
- она упирается в траншею глубиной 2 м, шириной 50-80 см и длиной до 30 м (длина высчитывается из расчёта в среднем 60 литров стоков в сутки на 1 м2).
- затем жидкость поступает в фильтрующую траншею;
- жидкость проходит слой очистки и уходит в грунт.
Фильтрующие траншеи уместны только в том случае, если в бане нет фекальных жидкостей. Если они есть, по санитарным нормам следует обустроить биологический септик, в котором осуществляется частичное осветление фекальных масс. В септики добавляют биопрепараты, перерабатывающие твёрдые фракции в углекислый газ и воду. К ним относятся Septic Fizzytabs, Биосепт, Septonic, Doktor Rubit, Bionix EcoSept и др.
Как сделать канализацию на «капризном» грунте?
Так, если грунт у бани воду пропускает плохо, то лучше оборудовать систему канализации с приямком – для сбора стока и его последующего удаления. Делается он из водонепроницаемых материалов.
Важно только при его обустройство сделать водяной затвор – чтобы в баню не попадали неприятные запахи. Для этого вход сливающей трубы делать нужно на высоте 10-12 см над дном, над трубой ставится пластина, которая снизу не закрепляется и от дна приямка к ней оставляется расстояние 5-6 см
Что же касается канализационных труб, то для бани вполне подходят обычные полиэтиленовые – они прочные и стоят недорого. Можно и чугунные. А вот стальные быстро придут в негодность из-за коррозии. Минимальный диаметр труб – 50 мм, но лучше – 100 мм, особенно, если планируется подсоединение дополнительного оборудования.
Если недалеко есть централизованная система канализации – отлично, она всегда выгоднее, чем самая продуманная канализация для бани своими руками.
И, наконец, какой бы протяженной не была бы канализационная система бани, колодец для ее осмотра и чистки обязательно должен быть. Называется он смотровым – это специальная яма с забетонированным дном и часто кирпичными стенками
Важно защитить его зимой двойной крышкой – чтобы вода случайно не промерзла: внутреннюю обеспечить теплоизолирующим материалом, а внешнюю – засыпать землей
Состав канализационной системы
Устройство сети включает в себя две основные части:
- внутренняя. Представляет собой все трубы, сливные элементы и гидрозатвор, расположенные под стенами бани;
- наружная. Это система труб или открытых лотков, обеспечивающая транспортировку стоков в точку сброса.
Как правило, воду в бане сливают
прямо на пол. В центре устанавливают специальный элемент — трап. Это род
приемной воронки с сифоном. Он образует гидрозатвор для канализации в бане, исключающим
появление в помещении дурных запахов. Трап соединяется с канализационной
трубой, которая выходит за пределы постройки и соединяется с наружным участком
системы. Это может быть штатный переход одного трубопровода в другой, или слив
воды в открытый лоток. Завершающим элементом является приемный резервуар или
магистральная канализационная линия.
Для организации отведения стоков
иногда устраивают специальное углубление — приямок. Он нужен, если из-за
низкой высоты пола нет
возможности разместить элементы слива. Такая ситуация часто возникает при
сборке канализации в уже использующихся банях. Пол разбирают, делают
углубление, в котором свободно располагаются трап и пластиковый лоток канализации в бане. Если
высоты пола над уровнем грунта хватает, приямок не делают. Как правило, для
размещения элементов достаточно 20-30 см.
