Монолитные конструкции
Схема опирания пустотных плит перекрытия.
Эти плиты представляют собой цельные армированные железобетонные конструкции. По сравнению с другими типами подобных конструкционных элементов их прочность лучше, она наибольшая. Применяются они в основном в строительстве многоэтажных сооружений, в тех местах, где повышена силовая нагрузка. Монолитные железобетонные конструкции, образующие цельную горизонтальную плоскость, возводят непосредственно на стройке.
Форма такого перекрытия может быть любой. Это позволяет снять с проекта дома планировочные ограничения, присутствующие в том случае, если производится монтаж сборных бетонных конструкций.
Рассмотрим, какие стадии входят в процесс возведения:
- устройство опалубки;
- укладка арматурного каркаса;
- заливка цемента;
- демонтаж опалубки после того, как будет набрана прочность.
Для изготовления опалубки монолитного перекрытия используется обрезная доска или фанера. Лучше применять последний материал , потому что он позволяет образовать ровную поверхность, имеющую меньшее количество швов. Металлическая опалубка тоже является довольно удачным вариантом.
Под горизонтальные металлические или деревянные балки, на которые опираются плоские конструкционные элементы опалубки, расставляются вертикальные стойки. Желательно, чтобы они были металлическими и регулируемыми по высоте, потому что с их помощью легче выставлять горизонтальную плоскость, необходимую для заливки. После сборки опалубка должна иметь абсолютную жесткость и выдерживать не только массу залитого бетона и вес арматуры, но и различные дополнительные нагрузки.
Собирая арматурный каркас монолитного перекрытия, нужно позаботиться об обеспечении его ровной пространственной геометрии. Первый слой арматуры необходимо поднять на 20-50 мм над плоскостью опалубки. Это расстояние представляет собой защитный слой бетона. Изменение его значения зависит от толщины перекрытия и расчетных параметров. Необходим защитный слой для того, чтобы предотвратить коррозию арматуры и обеспечить огнестойкость конструкции.
Для того чтобы поднять арматурный слой над опалубкой, его нужно установить на специальные пластиковые фиксаторы, рассчитанные на разную толщину защитного слоя и сечение арматуры. Второй арматурный слой поднимают над первым с помощью поддерживающих арматурных элементов.
Плиты перекрытия
Плиты перекрытия – это самые востребованные железобетонные изделия при возведении жилых и промышленных многоэтажных зданий. Их делят на:
– многопустотные,
– ребристые.

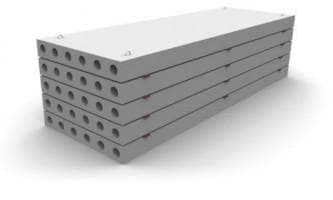

Многопустотные плиты
Многопустотные плиты – самый популярный строительный элемент, который используют и в частном, и в многоэтажном домостроении, при возведении промышленных зданий, торговых и офисных центров. Используют их и для защиты теплотрасс. Ширина такого изделия составляет от 0,6м до 2,4м, длина от 2,4м до 6,6м. Существуют изделия длиной 12м, но их делают на заказ для особо длинных пролетов, где не предусмотрены дополнительные опоры.
Основными плюсами пустотелой плиты являются:
- экономия бетона,
- высокая шумоизоляция,
- наличие пустот, которое позволяет разместить в них инженерные коммуникации (кабели, трубы и т.д.)
- демократичная цена, которая стала возможной благодаря высокой популярности и востребованности, что позволило оптимизировать производство, а также уже указанной экономии бетона.
Многопустотные плиты делают из облегченного и обычного бетона. Существует три вида многопустотных плит – ПК, ПБ и ПНО, причем настолько похожих внешне, что положи их рядом – и даже специалисты разведут руками. Однако разница есть, и разница эта весьма существенная.
Плиты ПК
Плиты ПК используют в обычном многоэтажном строительстве в качестве элементов сборных перекрытий. При изготовлении используется напряженная арматура, а полости в некоторых случаях закрываются бетоном для повышения прочности. Наличие монтажных колец упрощает их установку при строительстве. Цена изделия зависит от размера. Стандартная высота – 22см. Металлический каркас, напряженная арматура и особо прочный цемент позволяют выдерживать высокую статическую и динамическую нагрузку.
Металлический каркас внутри плиты выглядит следующим образом:
Плиты ПБ
Плиты перекрытия безопалубочные многопустотные ПБ используются в малоэтажном домостроении. У них нет монтажных колец, а напряженная арматура расположена только продольно, что позволяет резать их под углом 45 градусов, а это в свою очередь открывает новые возможности при строительстве зданий сложных форм. Стандартная высота – 22см.
Плиты ПНО
Такие плиты предназначены для малоэтажного домостроения, выступая в качестве чердачного перекрытия. ПНО на 6см уже двух других типов плит, что позволяет сделать потолки выше, но не влияет на прочность. Стандартная высота – 16см.
Ребристые П-образные плиты
П-образная плита имеет два продольных ребра жесткости, конфигурация и стала причиной такого названия. Чаще всего П-образные или ребристые плиты встречаются в качестве несущих элементов теплоцентралей и водопроводов, то есть, нежилых помещений, а также в роли чердачных перекрытий. При строительстве жилых помещений данные ЖБИ практически не используют – форма делает невозможным создание эстетичного ровного потолка, а отсутствие пустот – аккуратный и удобный монтаж коммуникаций. Однако цена на ребристые плиты ниже, чем на многопустотные плиты благодаря экономии сырья, а прочность достигается армированием на этапе заливки.
Высота ребристой плиты составляет 30 или 40см. В качестве чердачных перегородок обычно используются изделия высотой 30-сантиметров. 40-сантиметровые встречаются при строительстве коммерческих и промышленных зданий. Вес ЖБИ – 1,5-3т, ширина – 1,5-3м, длина – 6, 12 либо 18м.
Ребристые плиты используются только в местностях с низкой сейсмической активностью и только там, где температура не понижается ниже -40°C.
Как работать с пустотными плитами
В первую очередь, важна правильная перевозка, загрузка и хранение плит. Если они производились с нарушениями существующих технологий, вы получите треснувшую или отколовшуюся плиту, работать с которой будет невозможно.
Транспортируют плиты на грузовых машинах. Идеально, если время транспортировки совпадет со временем укладки плит. Тогда вы сможете «брать» краном плиту прямо с машины, что практически исключает вероятность того, что плита будет сломана из-за неправильной разгрузки.

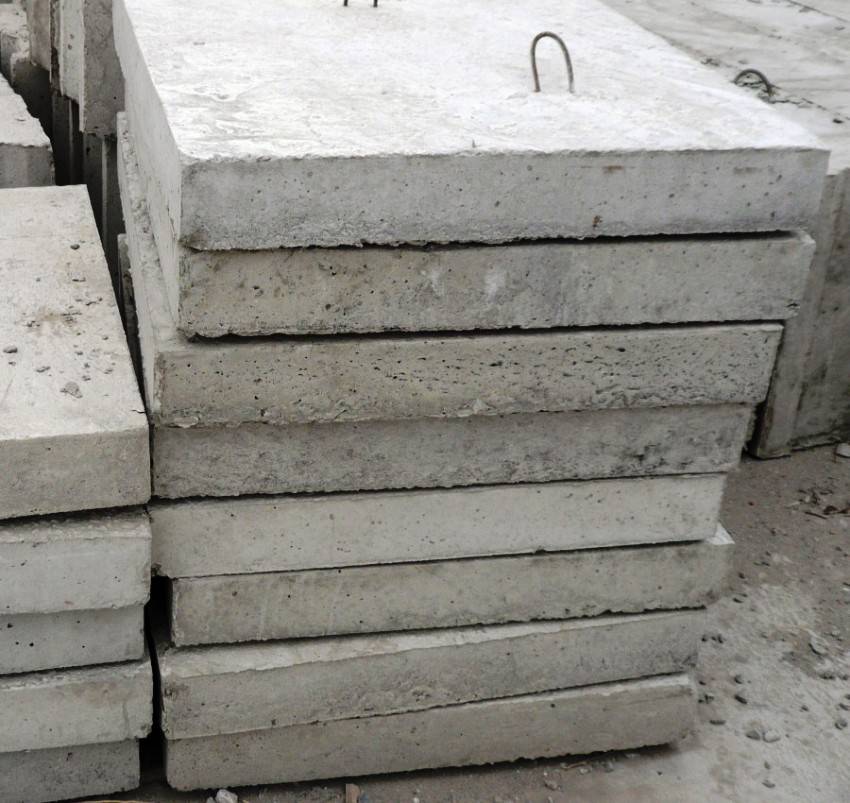

Плиты перекрытий требуют особого складирования: между сложенными плитами укладывают по краям деревянные бруски.
Особое внимание стоит уделить самой нижней плите и ее защите от соприкосновения с землей. Если планируется длительное хранение сложенных плит, нижнее основание нужно сделать высоким.
Если нижняя плита в стопке коснется из-за проседания основания серединой земли, она наверняка лопнет
За ней полопаются и остальные плиты.
Деревянные прокладки должны находиться друг над другом вертикально.
Высота штабеля не должна превышать двух с половиной метров. Это приблизительно 10 плит в штабеле.
Если вы планируете монтировать плиту, даже если она треснула, стоит постараться максимально снизить нагрузку на то место, где образовалась трещина. Если повреждение слишком велико, лучше не использовать такой материал в строительстве, или же обрезать плиту, сделав из нее короткую.
Маркировка плит перекрытия
Все плиты различаются по толщине, количеству и диаметру пустот, а также вариантам опор. Конструкционные особенности подразумевают расположение плиты перекрытия на несущих стенах здания.
Опора может осуществляться:
- по двум торцевым сторонам,
- по трем сторонам (две торцевых и одна боковая),
- по четырем сторонам.
Маркировка плит перекрытия представляет собой набор букв и цифр, в которых указываются все необходимые для строительства данные.
Первые две буквы в маркировке – обозначение непосредственно типа плиты – ПК, ПБ, ПБО.
Наличие дополнительной буквы – это повышение количества плоскостей опоры:
- 2ПКТ – по трем сторонам,
- 2ПКК – по четырем сторонам.
Цифры, указанные после букв, – это размер плиты по длине и ширине. Стандартная высота плиты ПК и ПБ – 22см, ПНО – 16см, однако существуют плиты высотой 18-30см, с увеличением толщины и уменьшением диаметра пустоты возрастает и несущая способность. Реальные размеры несколько отличаются от указанных в маркировке.
Первые две цифры в маркировке указывают длину в дециметрах. Реальный размер – на 20мм меньше. Так цифра 42 обозначает, что реальная длина изделия – 4180мм.
Следующие две цифры указывают ширину в дециметрах, реальный размер – на 10мм меньше. Цифра 12 обозначает, что реальная ширина плиты – 1190мм.
Последняя цифра в маркировке – это допустимая нагрузка в центнерах на квадратный метр. Стандартная нагрузка составляет 800кг. Однако при необходимости можно изготовить плиты, выдерживающие нагрузку до 1250кг – они требуются при строительстве зданий с повышенной нагрузкой на перекрытия.
Буквы в конце маркировки обозначают следующее:
- АтV – при изготовлении плиты использована усиленная арматура (в некоторых случаях указывают конкретный тип арматуры),
- а – в торцах использованы уплотняющие вкладыши,
- т – изделие из тяжелого бетона.
Помимо параметров плиты на боковых поверхностях указывают и другие данные, обычно подразделяемые на три блока: основные и информационные данные, а также данные для монтажа.
Основные данные:
- Марка ЖБИ
- Название и товарный знак предприятия
- Штамп техконтроля
Информационные данные:
- Масса плиты
- Дата изготовления
Монтажные данные:
- Верх конструкции
- Место опоры
- Установочные риски
- Место строповки
Работа с плитами перекрытия допускается только с использованием строительной техники. Категорически запрещается ронять, бросать, а также разгружать и перетягивать плиты волоком, это негативно скажется на их прочности. При хранении ЖБИ всегда используются опоры либо инвентарные прокладки.
Требования к плитам перекрытия
Поскольку плита перекрытия это несущий элемент конструкции здания, то прочности и устойчивости уделяется особенное значение. Вся продукция серьезных заводов железобетонных изделий проходит тщательный контроль качества. Плита должна иметь ряд качеств, чтобы соответствовать нормам строительства и ГОСТам.
- Плита должна иметь высокую прочность, поскольку это самая нагруженная деталь конструкции здания после фундамента. Прочность плиты должна рассчитываться с большим запасом, поскольку стабильной остается только нагрузка от здания непосредственно, а дополнительная нагрузка в виде мебели, оборудования и отделочных материалов может быть разной.
- Жесткость плиты имеет огромное значение, поскольку деформация и изгиб плиты может привести к разрушению как самого перекрытия, так и нанести непоправимый ущерб зданию.
- Огнеустойчивость плиты перекрытия тоже немаловажный фактор. Если огонь сможет разрушить перекрытие, то все здание может пострадать непоправимо.
- Пустотные плиты перекрытия должны иметь минимальный вес и низкую стоимость, но при этом сохранять прочность и остальные характеристики неизменными.
Такие свойства плиты, как звукоизоляция, теплопроводность, гидроизоляция тоже имеют большое значение при выборе плит.

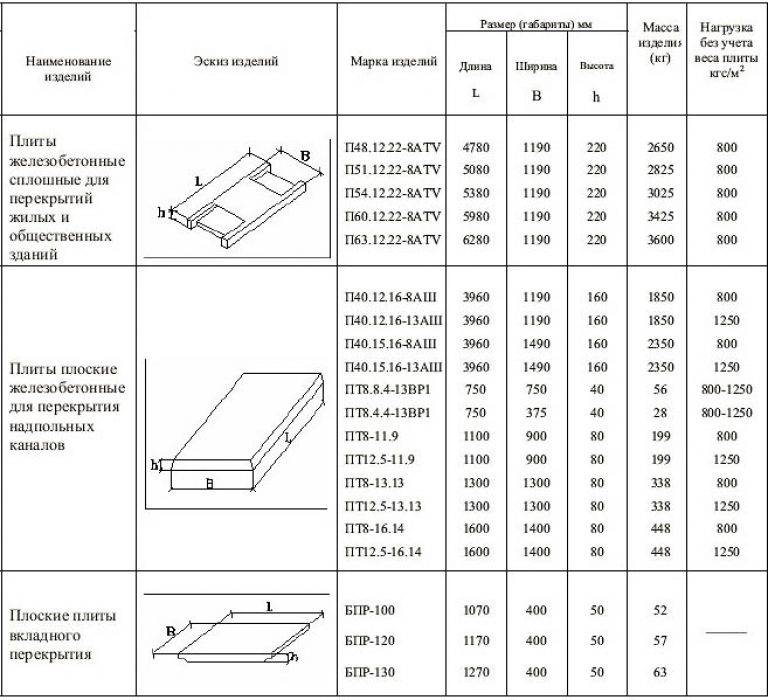

Расшифровка обозначений
Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:
| Маркировка | Тип и особенности плиты |
| П, ПП, ПТС | Полнотелые монолитные перекрытия |
| ПГ, ПР | Сплошная ребристая плита |
| ПВ | То же, с проемами для вентиляции |
| ПС, ПФ | То же, с отверстиями для фонарей |
| ПЛ | То же, для легкосбрасываемой кровли |
| ПОВ, ПОС, ПОФ, ПОЛ | Арочные и сводчатые ребристые плиты с аналогичными свойствами |
Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:
| Обозначение плит | Толщина, мм | Тип пустот, особенности | Номинальное расстояние между центрами пустот в плитах, не менее мм | Диаметр, мм |
| 1ПК (1 может не указываться) | 220 | Круглые | 185 | 159 |
| 2ПК | 140 | |||
| 3ПК | 127 | |||
| 4ПК | 260 | То же, с вырезами в верхней зоне по контуру | 159 | |
| 5ПК | Круглые | 235 | 180 | |
| 6ПК | 233 | 203 | ||
| 7ПК | 160 | 139 | 114 | |
| ПГ | 260 | Грушевидные | Назначают в соответствии с параметрами формовочного оборудования предприятия изготовителя пустотных плит | |
| ПБ | 220 | Изготовленные методом непрерывного формирования |
Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.
Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.
Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.
Стоимость плит
| Маркировка | Размеры: Д×Ш×В, см | Вес, кг | Несущая способность, кг/м2 | Розничная цена за шт, рубли |
| Пустотные плиты с круглыми отверстиями, опираемые на 2 стороны | ||||
| ПК-16.10-8 | 158×99×22 | 520 | 800 | 2940 |
| ПК-30.10-8 | 298×99×22 | 880 | 6000 | |
| ПК-60.18-8 | 598×178×22 | 3250 | 13340 | |
| ПК-90.15-8 | 898×149×22 | 4190 | 40760 | |
| Плиты перекрытия, стендового безопалубочного формирования. Изделия ставят на 2 торцевые стороны | ||||
| ПБ 24.12-8 | 238×120×22 | 380 | 800 | 3240 |
| ПБ 30.12-12 | 298×120×22 | 470 | 1200 | 3950 |
| ПБ 100.15-8 | 998×145×22 | 2290 | 800 | 29100 |
| Ребристые перекрытия без проема в полке | ||||
| 2ПГ 6-3 АIV т | 597×149×25 | 1230 | 500 | 12800 |
| 4ПГ 6-4 АтVт | 597×149×30 | 1500 | 820 | 14150 |
Марки пустотных плит
Многопустотные плиты производятся с применением 2 основных технологий:
Опалубочная (старая) – техника изготовления заключается в заливке бетоном специальных форм с последующим его уплотнением с помощью вибрационного оборудования. Изделия, изготовленные по данной технологии, характеризуются большими продольными пустотами круглой формы, диаметр которых в зависимости от разновидности может достигать до 160 мм, что позволяет прокладывать по ним инженерные коммуникации (канализационные стояки и т.д.).
Фото 1. Металлоформы для производства плит типа ПК
Безопалубочная (новая) – предполагает изготовление ЖБИ методом непрерывного формования на автоматизированных конвейерных линиях. Бетон подается в специальные машины (слипформеры), обеспечивающие оптимальное его уплотнение. Затем длинные плиты-полуфабрикаты подвергаются тепловой обработке. После набора бетоном необходимой прочности производится резка на изделия заданных размеров. При этом порезка возможна под любым углом – от 0 до 180°, что актуально при необходимости перекрытия пролетов нестандартной конфигурации. ЖБИ этого типа отличаются идеально точными геометрическими параметрами и гладкой лицевой поверхностью, что минимизирует затраты на отделочные работы.
Фото 2. Производство железобетонных изделий марки ПБ
По опалубочной технологии производятся стандартные (ПК, толщиной 220 мм) и облегченные (ПНО, толщиной 160 мм) железобетонные изделия. Первые используются при возведении жилых, общественных и производственных зданий и сооружений, вторые – преимущественно в сфере малоэтажного строительства.

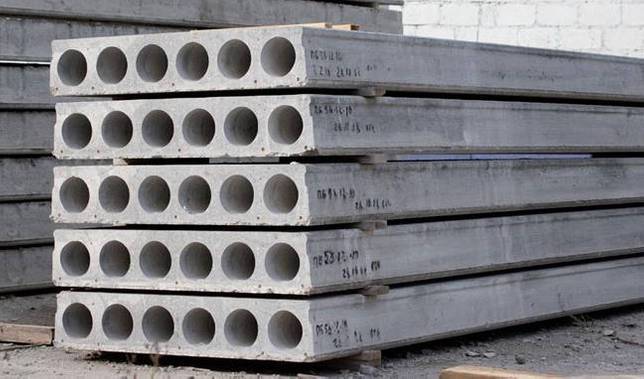

Фото 3. Внешний вид бетонных конструкций ПК
Безопалубочным методом формования изготовляются тоже универсальные плиты марки ПБ с толщиной 220 мм и облегченные ЖБИ марок 3,1ПБ и 1,6ПБ для перекрытия малоэтажных строений.
Фото 4. Внешний вид плит серии ПБ
Маркировка изделий производится согласно ГОСТ 23006. Марка состоит из буквенно-цифрового обозначения и в ней зашифрованы основные технические параметры ЖБИ – длина, ширина и несущая способность.
Пример расшифровки изделия марки ПК-25-12-8:
- ПК – плита круглопустотная, изготовленная методом опалубочного формования;
- 25 – длина ЖБИ в дециметрах (2,5 м);
- 12 – ширина конструкции в дециметрах (1,2 м);
- 8 – несущая способность в кПа (800 кг/м2).
Однако размеры конструкций округлены: длина на 0,2 дм меньше, а ширина – на 0,1 дм. То есть реальные габариты составляют 24,8 и 11,9 дм соответственно.

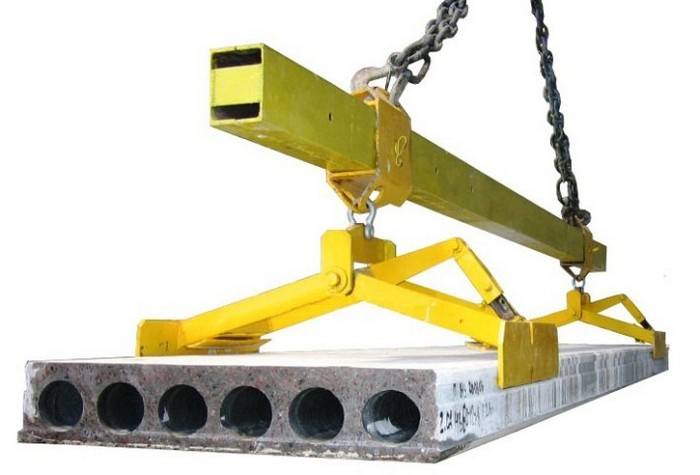

Фото 5. Подъем многопустотных ЖБИ с использованием специального грузозахватного приспособления
Другие виды плит маркируются аналогично, с единственным отличием – первые буквы в марке обозначают название изделия, например:
- ПБ – пустотная плита безопалубочного формования;
- ПНО – плита пустотная облегченная толщиной 160 мм, изготовленная по опалубочной технологии.
Также в конце буквенно-цифровое обозначение может быть дополнено такими значениями:
- т – для изготовления изделия был использован тяжелый бетон;
- АтV – для армирования использована преднапряженная арматура;
- а – наличие уплотняющих вкладышей в технологических отверстиях на торцах.
Расшифровка обозначения аббревиатуры
Расшифровка аббревиатуры подразделят все плиты перекрытия на определенные виды. Благодаря ей удается без особых сложностей понять размеры изделия, не применяя какие-либо манипуляции. Конечно, вычислить необходимые размеры дело несложное, но вот определить нагрузку, которую способна выдержать плита, не так уж и просто. В этом случае не получится даже изготовить плитку.
Первое обозначение материала – это буквы ПК, ПЮ, НВ. Они показывают, к какому виду относится плита перекрытия. После в обозначении имеются цифры. Они отдалены дефисом. По ним можно узнать какой размер (длина, ширина) присутствует у изделия. Все обозначения имеют величину измерений – дециметры и округлены до целого числа.
О том какой вес плит перекрытия пустотных, указано в данной статье.
Кроме этого, подобное разграничение будет показывать тип, размер материала, но и возможную нагрузку. Этот критерий измеряется кПА, то есть килограмм – сила на 1 м2. Еще можно понять под каким порядковым номером стоит плита, если будете знать порядковый номер. Это значение считается ключевым, ведь по нему можно понять, в какой области строительства задействуют такой материал.
Как изготовить перекрытия между этажами в частном доме, описано в данной статье.
Но это все теория, ее можно запомнить, но вот расшифровать изделие по формуле не у всех получается. Рассмотрим наглядный пример: Маркировка ПБ 15-12-8. итак, первое обозначение – это вид плиты, число 15 указывает на длину, число 12 показывает ширину, а 8 – это допустимая нагрузка на материал.
Во всех магазинах, где реализуется эта продукция, можно будет встретить такое обозначение. Если вы поняли, как расшифровывается эта формула, то остальные вы сможете раскрыть меньше чем за минуту. Размеру у такого изделия могут быть самыми различными: стандартными или же выполненными по желанию заказчика. В этом плане важную роль играет желание клиента и его потребности с учетом составленного проекта.
О том как выглядят плита перекрытия пк 10, можно узнать прочитав данную статью.
На видео рассказывается о маркировке плит перекрытия:
При выборе этого изделия необходимо обращать внимание на то, что данные продукции могут иметь различия по габаритам собственной маркировки и по своей структуре. С учетом типа сечения плиты перекрытия армированного вида можно классифицировать по 3 видам: ребристые, пустотные и сплошные
Самыми востребованными на сегодняшний день остаются пустотные изделия, которые обладают массой преимуществ. К ним можно отнести небольшой вес, высокая прочность, надежность, морозостойкость и простота укладки. При выборе таких плит также необходимо обращать внимание на их размеры и маркировку.
О том как выглядят плиты перекрытий железобетонные многопустотные, можно узнать из данной статьи.
Широкая сфера применения сварной арматурной сетки увеличивает на нее спрос.
Благодаря своему малому весу, пустотные плиты позволяют осуществлять процесс возведении очень быстро и легко, а также упрощается сам процесс транспортировки. Кроме этого, для подобных изделий свойственны высокие показатели стойкости к деформациям, они обладают отличными показателями звуко- и теплоизоляции. Необходимо обозначить, что пустотные плиты обладают различной формой: вертикальной, круглой или овальной.
Как выглядит устройство деревянных перекрытий в доме из газобетона, можно увидеть и прочитать в статье.
Благодаря такому широкому ассортименту представленные изделия могут стать идеальным решением для конкретно ситуации. Здесь все зависит от природных особенностей и характеристик климата в возводимой местности. При выборе плит перекрытии необходимо обязательно учитывать тот факт, что при укладке изделия на полы и стены обязательно нужно позаботиться про армирование.
Что собой представляют ребристые плиты, их основные характеристики
Ребристые плиты перекрытия еще называются П-образными. Своё название они получили благодаря параллельно расположенным двум рёбрам жёсткости, расстояние между которыми в основном составляет 600 мм. Дополнительная жёсткость продукции обеспечивается вследствие армирования, которое позволяет снизить расход бетона и при этом сохранить прочность, влияющую на устойчивость конструкции к изгибу. Эксплуатационные характеристики изделий повышаются благодаря наличию нескольких поперечно расположенных рёбер. Производятся плиты из бетона марки В15 или В20. С учётом внешних особенностей панели делятся на 2 типа:
- Плиты, которые отличаются отсутствием проёма в полке, маркируются буквами ПГ.
- Блоки, в которых имеется врезанный проем, характеризуются маркировкой ПВ. Главное преимущество использования ребристых плит этой марки – возможность проведения воздуховода или создание вентиляционной шахты.
Основными сферами использования ребристых плит являются чердачные помещения, гаражные покрытия или подвальные сооружения
Из-за особого внешнего вида и специфических характеристик П-образные плиты перекрытия чаще применяются при строительстве нежилых конструкций, таких как гаражи или склады. При возведении жилых зданий использовать такого рода плиты для создания межэтажного пространства нецелесообразно, потому как они не имеют такой ровной поверхности, как другие варианты перекрытия. Неровный потолок будет выглядеть некрасиво, эстетично обшить его будет непросто, а также возникнут сложности с прокладкой коммуникаций.
Основная отличительная особенность ребристых панелей по сравнению с другими видами перекрытия – высота. Толщина бетонной плиты П-образной формы обычно находится в пределах 30-40 см. Более тонкие варианты используются для возведения мелких зданий и для отделения чердака от помещения. Плиты толщиной 40 см часто можно встретить на строительных площадках объектов промышленного назначения.
Размеры ребристых плит перекрытия отличаются друг от друга также и по ширине: значение этого параметра находится в пределах 1,5-3 м, причём каждый вид имеет свои преимущества. Так, строительство с использованием трёхметровых панелей будет проходить быстрее ввиду большей ширины, что позволит сократить не только временные, но и трудовые затраты. Если же применять более узкие полутораметровые плиты, постройка выйдет прочнее.
Одним из недостатков ребристых элементов перекрытия является невозможность их использования при строительстве жилых объектов
Другие характеристики ребристых ЖБ плит перекрытия: размеры и иные параметры
По сравнению с размерами плит ПК, перекрытия из ребристых панелей значительно превосходят их по длине. В основном на производствах встречаются изделия, длина которых составляет 6 или 12 м. Для индивидуального изготовления доступны также варианты панелей 18-метровой длины
Как и в других случаях, от размера плит зависит и их масса, что особенно важно учитывать при транспортировке изделий и при создании плана монтажа. Плита перекрытия для дома размером 12 м может весить от 4 до 7 тонн, хотя средним значением считается масса 1,5-3 тонны. При желании можно заказать плиты из более лёгкого бетона, что отразится на весе изделия. Все П-образные конструкции для удобства оснащаются монтажными петлями
Все П-образные конструкции для удобства оснащаются монтажными петлями.
При покупке нужно обращать внимание на присутствие отверстий, предназначенных для прокладки коммуникаций, а также на марку бетона, используемого в производстве. Все эти характеристики в итоге и влияют на несущую способность постройки. По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²
По ГОСТу максимальная нагрузка на плиты перекрытия ребристого типа составляет 180-830 кг/м²
Что касается цены, то ребристые плиты, по сравнению с плитами ПК, немного дешевле, а также по весу они легче многопустотных перекрытий. Главная причина, по которой их приобретают реже других вариантов, – высокая проводимость холода.
Ребристые элементы перекрытия производятся с ребрами как в одном направлении, так и в двух
Толщина плиты перекрытия на верхней полке не превышает 5 см. Это значит, что даже при небольшой минусовой температуре тонкая полка за короткое время пропустит холод внутрь здания. По этой причине ребристые перекрытия нуждаются в дополнительном утеплении, что влечёт за собой лишние временные и финансовые затраты. В таблице указано, какие бывают размеры плит перекрытия:
| Размеры (длина, ширина), мм | Толщина, мм | Вес, кг |
| 1170х390 | 90 | 65 |
| 1370х390 | 76 | |
| 1570х390 | 87 | |
| 1770х390 | 100 | |
| 2370х390 | 120 | 154 |
| 2570х390 | 167 | |
| 2970х390 | 150 | 197 |
| 3170х390 | 206 | |
| 3370х390 | 227 | |
| 3570х390 | 240 |
Особенности производства бетонных плит объёмом 2 м³ и конструкций других размеров
Железобетон представляет собой материал, состоящий из смеси бетона, усиленный с помощью арматурных прутьев или проволоки. Именно такое сочетание составляющих делает разного размера железобетонные плиты прочным строительным материалом. Благодаря тому, что стальные арматурные прутья находятся внутри бетонной смеси, они надёжно защищены от коррозии и вредного воздействия окружающей среды. В свою очередь, стальные элементы улучшают несущие характеристики бетонной смеси, которая отличается относительной хрупкостью. Именно в результате такого сочетания железобетонные конструкции характеризуются способностью противостоять сжатию. Таким образом, независимо от размера, плиты состоят из таких элементов:
- арматуры;
- бетона, который бывает лёгким, тяжёлым или силикатным.
Внутри бетонной смеси находятся стальные арматурные прутья, что делают плиты более прочными
Арматурные вставки представляют собой стальные прутья или проволочные пучки, которые, в свою очередь, делятся на такие виды:
- Рабочие. Размещаются в нижней части железобетонных изделий и работают на изгиб.
- Монтажные. Составляют основу или скелет конструкции, их главная задача – придание плите объёма и фиксация размещения прутьев рабочей арматуры.
Для производства перекрытий применяется тяжёлый, напряжённый бетон, состоящий из воды, цементной смеси и особого наполнителя, который делится на такие виды, как:
- крупнозернистый, состоящий из щебня или известняка;
- мелкозернистый, основа которого – кварцевый песок.
Основными активными составляющими, из которых состоит бетон, являются цемент и вода. Благодаря их взаимодействию получается цементный камень, скрепляющий зерна наполнителя, в результате чего и получается цельный монолит.
Интересная информация! Вследствие того, что цемент не взаимодействует с наполнителем, его считают инертным материалом. Однако наполнитель, независимо от зернистости, оказывает основное влияние на свойства и структуру бетона.
Железобетонные плиты перекрытия изготавливаются из конструкционных тяжелых и легких бетонных смесей
Если при изготовлении плит используется предварител ьно сжатый бетон, который называется напряжённым, для его армирования применяются прутья в немного растянутом состоянии, что значительно повышает прочность перекрытий. На объём изделий будет влиять не только размер бетонных плит, но и характеристики используемых в производстве деталей.
Технические характеристики
Панель перекрытия многопустотная обладает такими характеристиками:
- Несущая способность на 1 м2 составляет 0,68 т постоянных и 0,5 т временных нагрузок.
- Показатели плотности определяются типом бетонной смеси, которая использовалась в процессе производства. Удельный вес варьируется от 2 до 2,4 т/м3.
- Бетон способен воспринимать ряд нагрузок сжимающего типа. С учетом этого свойства плитам придают индекс В22,5.
- Степень морозостойкости соответствует F200.
- Плиты могут использоваться в среде с высоким показателем влажности, поскольку они обладают водонепроницаемостью уровня W4.
- Размеры пустотных плит ЖБИ определяются их конструкцией.
Еще плиты могут отличаться разной толщиной. Согласно нормативам, она должна составлять не меньше 22 см.
Нагрузка, которую способны выдержать пустотные панели
Допустимые нагрузки на плиту указываются в официальной документации и определяются путем расчета некоторых показателей:
- Статическая нагрузка постоянного типа. К таким усилиям относят наличие предметов мебели в здании, оборудования, перегородок и изоляционных слоев.
- Динамическая нагрузка временного типа. Это могут быть перемещения людей или животных по помещению, а также перестановка мебели и других подвижных конструкций.
Нагрузки бывают точечными, действующими локально и распределенными. Чтобы правильно рассчитать допустимые усилия, необходимо создать силовую схему зданию, определить вес воздействия на плиту и получить сумму всех нагрузок.
Усиление
С целью повышения прочностных свойств плиты подвергаются процедуре усиления. Для этого в их состав добавляют цементные смеси марок М400 и М300. Первый вариант обеспечивает устойчивость к нагрузке до 400 кг/см3/сек, второй — защищает поверхность панели от прогибов.
Еще производится усиление методом армирования, которое состоит из таких этапов:
- Натягивание прутьев из нержавейки.
- Монтаж стальной сетки.
- Заливка бетонной смеси опалубки с армированными элементами.
- Обрезка остатков арматуры, выступающих из затвердевшего бетона.
Применение натяжной арматуры делает плиту устойчивой к большим статическим и динамическим нагрузкам, провисаниям и прогибам. Чтобы поднять устойчивость ЖБ-панели к подобным действиям, в торцах устанавливается двойная арматура.
Наличие подобного усиления способствует защите от максимальных нагрузок без развития деформационных процессов. Подобные характеристики делают плиту востребованной для возведения многоэтажных построек промышленного назначения.
Размеры
Приступая к монтажу многопустотных плит, необходимо составить некоторые чертежи и определить их габариты, включая толщину, ширину и длину. В строительных магазинах Москвы предлагаются следующие типоразмеры таких изделий:
- Показатели длины варьируются от 168 до 12000 см.
- Ширина может составлять 98-148 см.
- Диаметр внутреннего канала равен 114-159 мм.
При этом каждый тип плит обладает постоянной толщиной в 220 мм. По стандарту допускается производство индивидуальных проектов с разными эксплуатационными характеристиками.
Это интересно: Дома в английском строгом стиле
