Составляющие элементы защиты
Молниеприемник
Основная задача – правильно подобрать молниеприемник, который должен обеспечить полную защиту дачного домика в зоне своего действия. На сегодняшний день в качестве приемника молнии может выступать штырь, сетка, трос либо сама крыша. Подробно рассмотрим особенности применения каждого из вариантов в частном доме.
Что касается штыря, существуют уже готовые изделия от производителей, которые имеют подходящую форму и удобное крепление. Как правило, металлом изготовления молниеприемника является медь, алюминий либо сталь. Наиболее подходящим и эффективным является первый вариант. Для того, чтобы приемник хорошо справлялся со своей задачей, его сечение должен быть не меньше 35 мм2 (если медь) либо 70 мм2 (стальной стержень). Что касается длины стержня, в бытовых условиях рекомендуется применять приемники длиной от 0,5 до 2 метров. Штыри удобно использовать для того, чтобы сделать громоотвод на садовом домике, бане либо другой, небольшой постройке.
Металлическая сетка также может продаваться в уже готовом виде. Как правило, сетчатый молниеприемник представляет собой ячеистый каркас из арматуры, толщиной 6 мм. Размер ячеек может составлять от 3 до 12 метров. Чаще всего такой вариант молниезащиты используется в многоквартирных домах и больших зданиях, к примеру, торговых центрах.
Трос более практичен в домашних условиях и справляется с задачей лучше, чем сетка. Чтобы сделать громоотвод в частном доме с помощью троса, нужно растянуть его вдоль крыши (по коньку) на деревянных брусках, как показано на фото ниже. Минимальный диаметр троса для молниезащиты здания должен быть 5 мм. Как правило, такой вариант используют, если хотят своими руками сделать молниеотвод на доме с шиферной крышей.
Ну и последний вариант – кровля в качестве приемника, может использоваться в том случае, если крыша жилого дома крыта профнастилом, металлочерепицей либо другим металлическим кровельным материалом. При таком варианте громоотвода к крыше предъявляются два важных требования. Во-первых, толщина металла должна быть не менее 0,4 мм. Во-вторых, под кровлей не должно быть легковоспламеняющихся материалов. Сделать громоотвод в частном доме с металлической крышей можно намного быстрее и при этом сэкономив на покупке специальных молниеприемников.
Обращаем Ваше внимание на то, что если Вы будете использовать сетку, ее монтаж должен осуществляться на высоте не менее 15 см над самой крышей!
Токоотвод
В качестве токоотвода для частного дома используется 6-милиметровая проволока из меди, стали либо алюминия. Соединяться с молниеприемником и системой заземления проволока должна болтами либо сваркой
Единственное, но очень важное требование к токоотводу – он должен быть изолирован от окружающей среды и проходить к земле по самому кратчайшему пути. Что касается изоляции, на дачах и загородных домах популярностью пользуется использование обычных кабельных каналов, которые также применяют, если нужно сделать открытую проводку в доме своими руками
Заземлитель
Ну и последний элемент громоотвода – заземляющий контур. Чтобы не делать материал слишком объемным, мы выделили под данный вопрос отдельную статью – как сделать заземление в частном доме. Рекомендуем ознакомиться с информацией, чтобы Вы знали все тонкости данного этапа.
Вкратце можно сказать, что контур заземления должен находиться рядом с домом, но не в прогулочной части участка, а, наоборот, ближе к ограждению. Отвод заряда на землю осуществляется металлическими стержнями, закопанными в почву на глубину 0,8 метров. Все стержни лучше размещать по схеме треугольник, которая как раз и показана на фото:
Итак, с составляющими элементами молниезащиты на крыше мы ознакомились, теперь рассмотрим, как правильно сделать громоотвод своими руками.
Надежный громоотвод на даче — видео урок по созданию
Громоотвод своими руками
Установка громоотвода
Если речь идёт о многоэтажном строительстве, то тут монтаж громоотвода выполняют специалисты. У таких конструкций тоже есть радиус зоны защиты, что позволяет размещать их на каждом здании. Перед установкой проверяют, попадает ли здание под защиту уже существующих громоотводов или же необходимо установить новый.
На даче или в частном доме такие вопросы решаются исключительно самими владельцами. Есть факторы размещения здания, которые могут в какой-то степени обезопасить вас от попадания молний. К примеру, если дом располагается по рельефу в наиболее низком месте. К тому же, принять на себя удар может расположенное рядом с вашим здание, имеющее большую высоту. Да и громоотвод, расположенный на доме соседа, возможно, оградит вас от беды. Поэтому нельзя твёрдо быть уверенным, что дом, на котором его нет, подвержен опасности.
Если вы осмотрели свои и соседние участки и не обнаружили такой защиты, то лучше всего побеспокоиться о её создании самостоятельно. Большую опасность представляют дома, в качестве кровельного покрытия у которых использованы металлочерепица или стальные листы. За привлекательным внешним видом скрывается проблема отсутствия заземления. Как правило, такое кровельное покрытие монтируется на обрешётку из дерева или рубероид, что способствует накапливанию электрического заряда из атмосферы. Разрядиться такое устройство может после грозы при обычном соприкосновении с человеком, пропуская ток в несколько тысяч вольт. Не нужно забывать, что молния может дать искру, от которой так легко воспламеняется дерево.
Чтобы обезопасить себя от пожара и смертельных исходов, заземление необходимо предусмотреть через каждые 20 м. В случае с металлической кровлей, можно обойтись без молниеотвода. Сам кровельный материал станет отличным молниеприёмником.
МОЛНИЕЗАШИТА ДОМА ДОЛЖНА РАБОТАТЬ И БЫТЬ ДОЛГОВЕЧНОЙ
В идеале, каждый коттедж или дачный дом должны иметь комплексную молниезащиту, включающую молниеприемники на кровле, токоотводы на стенах, заземление грозозащиты, соединенное с электрическим щитом дома, в котором устанавливается разрядник. Встроенные в систему уравнивания потенциалов специальные Устройства Защиты от Импульсных Перенапряжений (УЗИП — разрядники) способны защитить от заноса грозового потенциала по фидеру от антенны, дорогостоящее электрооборудование и автоматические системы жизнеобеспечении дома.
Устанавливать ли молниеотвод, решать только Вам, но уж если нести затраты на создание молниеотвода Вашего дома, то необходимо убедиться в ее работоспособности и долговечности.
Важно понимать главное — в соответствии с современной инструкцией по молниезащите от 2003 г., защищенность зданий от прямого удара молнии подтверждается расчетом специальной компьютерной программы. Только в таком случае грозозащита коттеджа будет эффективной и способной защитить ваше имущество и жизнь.
Не менее важно, чтобы громоотвод дачного дома соответствовал нормативным документам
Количество токоотводов на стенах должно соответствовать габаритам здания. Заземление молниезащиты для безопасного отведения тока молнии должно иметь оптимальные характеристики по условиям загородного участка и должно быть объединено с нулевым проводом электроснабжения частного дома. И это далеко не полный перечень требований к работающей молниеотводу.
Не менее важно, чтобы громоотвод дачного дома соответствовал нормативным документам. Количество токоотводов на стенах должно соответствовать габаритам здания. Заземление молниезащиты для безопасного отведения тока молнии должно иметь оптимальные характеристики по условиям загородного участка и должно быть объединено с нулевым проводом электроснабжения частного дома
И это далеко не полный перечень требований к работающей молниеотводу.
Заземление молниезащиты для безопасного отведения тока молнии должно иметь оптимальные характеристики по условиям загородного участка и должно быть объединено с нулевым проводом электроснабжения частного дома. И это далеко не полный перечень требований к работающей молниеотводу.
Владельцам недвижимости выгодно, если срок эксплуатации грозозащиты будет соответствовать всему сроку жизни дома. Именно потому выбор материалов и изделий для молниезащиты требует осознанного соотношения цены и качества.
Может показаться, что обзавестись молниеотводом для своего дома достаточно просто – выбирай из множества предложений в интернете.
Заказчик вынужден разобраться в представленных предложениях, так как не всякая молниезащита защищает от молний.
К сожалению, множество организаций готовы заниматься установкой громоотводов на частном доме, стремясь получить выгоду из разности цен при закупке и продаже, не заботясь при этом о расчетах защищенности и долговечности громоотвода.
Задача нашей компании – сделать эффективный, надежный и долговечный молниеотвод для Вашего частного дома. Для этого мы внимательно проводим расчеты, подбираем оптимальные материалы, профессионально монтируем систему на здании. Позвоните нам! Сделайте первый шаг к надежной молниезащите!
Ваш отзыв очень важен для нас! Пожалуйста, оцените данную статью.
Самостоятельный монтаж молниезащиты
Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.
Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.
На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.
- Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
- Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
- Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
- H — высота стержня молниеприемника.
После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.
Монтаж заземлителя
В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:
- болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
- стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.
Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.
К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.
Монтаж приемника молний

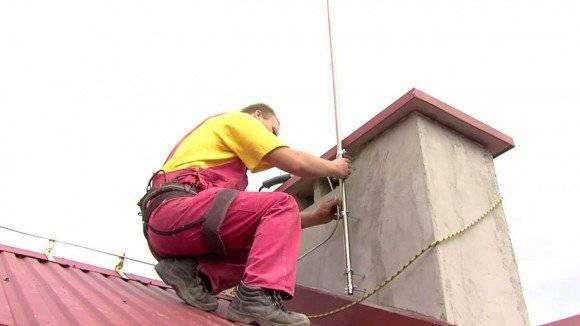

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.
Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.
На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.
Монтаж токоотводов

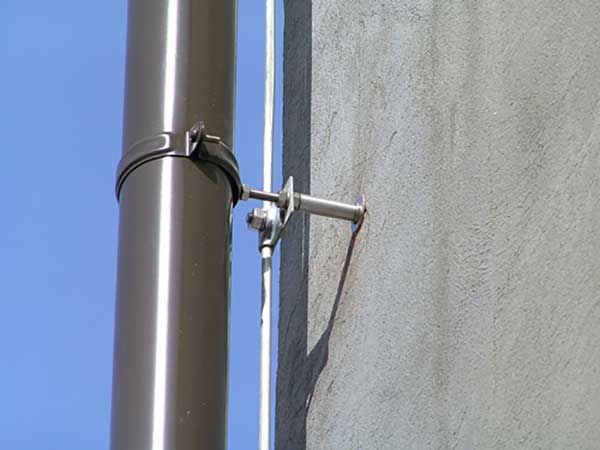

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.
Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.
На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.
Установка УЗИП

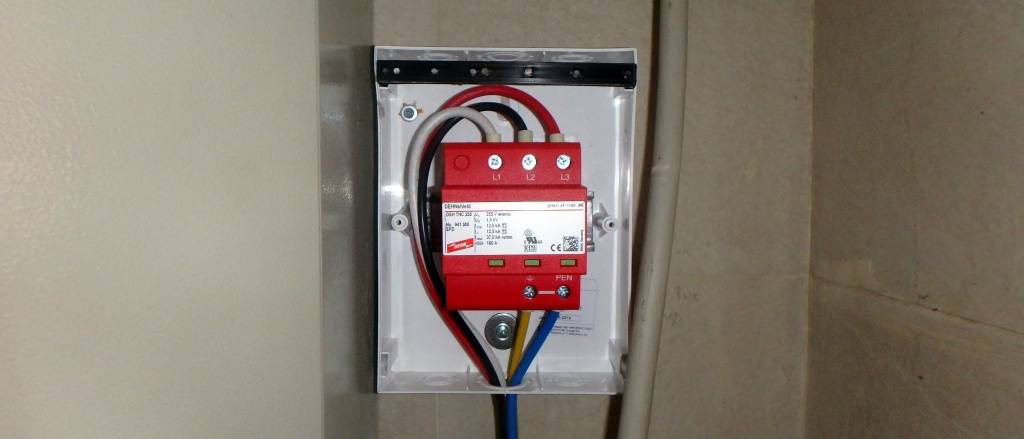

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.
После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.
Разновидности громоотводов
Современные защитные устройства могут представлять собой как отдельные компоненты, так и комплексные элементы крыши и сооружений.
Какие бывают токоотводы:
- Стержневой металлический штырь с заземлением.
- Горизонтальная конструкция в виде труб и уголков – тросовая защита (подходит для черепицы и ондулина), смонтированная по всему периметру конька – как самой верхней точки здания.
- Устройство в виде металлической сетки, установку проводят на коньке.
- Иногда громоотвод представляет собой целое произведение искусства – ковка на самой верхней точке кровли, зачастую даже на минуту не напоминает молниеотвод, но выполняет именно эту функцию.
Как правило, на кровле не из металла устанавливают молниеприемник в виде металлического троса – крепится на штырях на безопасном расстоянии от кровли.
Громоотвод своими руками — пошаговая инструкция
В первую очередь стоит определиться, какой вид молниеотвода планируется установить и какой подходит именно для данной кровли. Следующая последовательность действий поможет правильно подготовиться к сооружению и монтажу громоотвода.
- Рассчитываем параметры нашей защитной конструкции – высота штыря или периметр сетки, длина троса, длина токоотвода.
- Выясняем безопасное место расположения заземления молниезащиты.
- Определяем зону действия громоотвода.
Условно радиус защиты равен высоте штыкового токоотвода. Также расстояние можно определить визуально – геометрически это определяют по углу наклона в 45 градусов от вершины защитного устройства по отношению к поверхности земли.
Что такое молниезащита и почему она так важна ↑
Перед тем как начинать разработку молниезащиты для своего дома или дачи, нужно разобраться, что такое громоотвод в принципе и как организовать его установку. Молниеотвод – система проводников, которые отводят электрический разряд в землю так, чтобы он не причинил вреда защищаемому объекту. Задача любого громоотвода – оградить здание от попадания в него молнии. На этом видео с громоотводом в действии можно прочувствовать всю мощь стихии.
Металлическая кровля наиболее опасна
Залог защиты от молнии – комплексный подход ↑
Молниезащита частного дома – достаточно широкое понятие. Прежде всего, она подразделяется на два подвида: внешнюю и внутреннюю. Только комплексный подход и правильное устройство как внешней, так и внутренней защиты гарантирует безопасность дома.
Внешней составляющей молниезащиты является громоотвод. В зависимости от конструкции молниеприемника различают несколько разновидностей:
- стержневой;
- тросовый;
- сетчатый.
Самым популярным видом громоотводов для частного дома является стержневой. Это обусловлено простой конструкцией и легкостью изготовления своими руками. Тросовый молниеотвод представляет собой один или несколько металлических канатов, натянутых на опорах над крышей дома. Не менее эффективным типом молниеотвода является сетчатая конструкция. Это металлическая сетка с заземлением, которая порывает крышу по всей поверхности.
Устройство молниезащиты
Внутренняя молниезащита должна обезопасить дом, его жильцов и все, что в нем находится от последствий удара молнии. Разряд такой мощности не может пройти бесследно, даже если на его пути встанет хороший громоотвод. Образуется сверхмощное электромагнитное поле, в зону действия которого попадают все проводники, чаще всего – инженерные коммуникации: газопровод, водопровод, отопительная система. Возникает сильное перенапряжение.
Для внутренней защиты здания и электроприборов устанавливают специальный аппарат – ограничитель перенапряжений или УЗИП – устройство защиты от импульсных перенапряжений. Это оборудование в комплексе с качественной наружной молниезащитой сделают дом защищенным от удара молнии.
Внутренняя молниезащита также важна
Из чего состоит молниеотвод ↑
Для того чтобы собственноручно спроектировать, изготовить и установить защиту от грозы в своем доме, нужно разобраться, из каких элементов она состоит. Молниеотвод в частном доме состоит из нескольких составляющих:
- молниеприемник;
- токоотвод;
- заземлитель.
Простым языком принцип действия молниезащиты можно описать так: молниеприемник «собирает» все молнии в зоне своего действия и направляет их по токоотводу в землю.
Молниеприемник – та часть громоотвода, которая первая принимает на себя удар молнии. Самым распространенным вариантом самодельных громоотводов является стержневой тип. В зависимости от размеров и конфигурации дома, он может быть установлен на крыше или на отдельно стоящей опоре.
Стержневой молниеприемник на крыше
Токоотвод – проводник, который направляет молнию в землю. Он представляет собой медный, стальной или алюминиевый провод. Главное условие – токоотвод не должен соприкасаться с другими металлическими частями дома.
Заземлитель – металлические прутья, которые отводят ток в землю. Чаще всего заземлитель имеет вид трех длинных отрезков профиля, вкопанных в почву. Между собой они соединяются треугольником. Все элементы молниезащиты в частном доме соединяются между собой при помощи сварки. Если такой возможности нет, используют болтовое соединение.
Принцип действия и устройство
Система защиты от молнии состоит из трех компонентов:
- молниеприемник;
- токоотвод;
- заземлитель.
Схема устройства представлена на рисунке ниже.
Функция приема разряда молнии возлагается на молниеприемник. По токоотводам электричество поступает в заземлительный контур, который передает разряд в грунт.
Молниеприемник
Существует три разновидности молниеприемников:
- стержневой;
- штыревой;
- сетчатый.
Также в качестве приемника может выступать сама крыша.
Стержневой приемник представляет собой металлический штырь, установленный на станине (на кровле, рядом со зданием, на высоком дереве). С помощью токоотвода (проводника) штырь соединяется с заземлительным контуром. Для изготовления громоотводов применяют медь, алюминий или сталь. Причем первая— оптимальный вариант с точки зрения качества защиты, а самые дешевые приемники производятся из стали.
Сечение молниеприемника стержневого типа должно составлять не менее 35 кв. мм, если речь идет о меди, и 70 кв. мм — для стальных устройств. Длина штыря колеблется от 50 до 200 см.
Стержневые приемники обычно выглядят эстетично, однако площадь их покрытия не слишком большая. Для расчета покрываемой территории от наивысшей точки штыря прочерчивают мысленную линию к уровню земли под углом 45 градусов. Защищенным является все пространство, оказавшееся в треугольнике по периметру. Ввиду маленькой зоны действия, стержневые громоотводы используют для защиты небольших домов, банных построек, гаражей и т.п.
Сеточные молниеприемники выполняются в виде металлических сеток и представляют собой арматурный каркас с ячейками размером от 3 до 12 м. Толщина арматуры — в среднем 6 мм. Сетку размещают на определенной высоте над материалом кровли, оставляя зазор не менее 15 см. Наиболее подходящие объекты для применения сеточных систем — большие кровли (многоквартирные дома, торговые центры, промышленные и складские здания и т.п.).
Тросовый приемник располагается на двух или четырех мачтах, связанных друг с другом проволокой из стали или алюминия. Трос протягивают по коньку крыши, используя деревянные бруски, которые выступают в качестве опор. Наименьший рекомендуемый диаметр троса — 5 мм.
По сравнению со стержневыми описываемые устройства покрывают гораздо большую площадь. С точки зрения эффективности тросовые системы лучше, чем стержневые или сеточные приемники справляются с задачей защиты от молнии. Особенно распространены такие системы на шиферных кровлях.

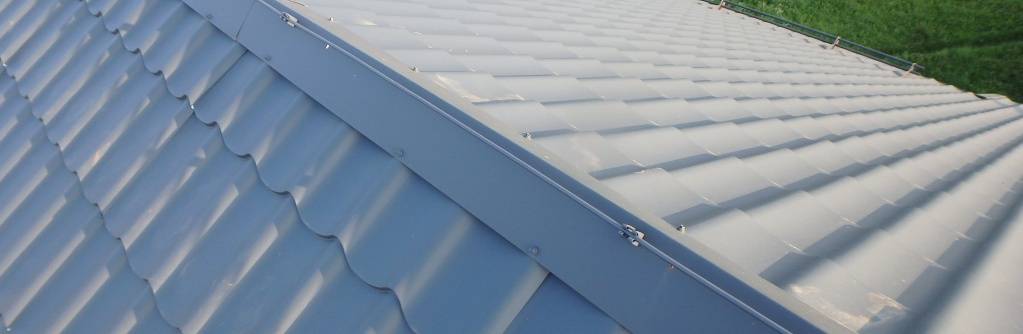

Иногда в качестве молниеприемника используют саму крышу. Это возможно, когда кровля изготовлена из профнастила, металлической черепицы и любых других материалов, в основе которых есть металл. Существуют требования, которые дисквалифицируют конструкционный материал кровли, если его толщина меньше 4 мм (иначе возможно его прожигание молнией). Также не допускаются какие-либо горючие материалы, способные легко воспламениться.
Токоотвод
Для изготовления проводников применяют шестимиллиметровую медную, стальную или алюминиевую проволоку. Соединения с другими элементами системы — молниеприемником и заземлительным контуром — выполняют посредством болтов или сварных швов. Токоотвод нуждается в качественном изолировании от окружающей среды (подойдут кабель-каналы). Еще одно требование — выбор для токоотвода самого краткого пути от молниеприемника к заземлительному устройству.
Заземлитель
Заземлительный контур располагают неподалеку от здания. При этом выбирают место, находящееся вне прогулочной территории и поближе к какому-либо ограждению. Электрический заряд, поступающий к заземлительному контуру через токоотвод, через металлические стержни отводится в грунт. Стержни вкапывают в землю на глубину примерно 80-100 см. Их размещают таким образом, чтобы они при соединении формировали треугольник.
Установка конструкции
После того, как сделан расчет и подготовлены материалы, выбрано место установки, можно переходить к монтажу. В первую очередь выполняют земляные работы, устанавливают заземление.
Громоотводы для дачи или частного дома предусматривают установку линейного либо замкнутого заземлителя. В первом случае копается траншея, в которой электроды заземления выстроены в линию и скреплены между собой сваркой. Второй тип заземления подразумевает погружение в грунт треугольной конструкции из трех электродов заземления, соединенных между собой металлической полосой.
Глубина приямка, прямого или треугольного, должна составлять 0,5-1 метр – стержни забиваются в грунт. К месту крепления токоотвода роется глубокая траншея для соединительного отвода для заземляющего контура.
Для того чтобы электрический разряд легко уходил в землю, нужен грунт с хорошими электропроводящими свойствами. Если почва песчаная, то для улучшения электропроводности ее поливают электролитом – солевым раствором.
Пропускать электрический ток может только увлажненный грунт. Можно предусмотреть отвод кровельного водостока на соответствующий участок либо закопать контур заземления на такой глубине, где грунт всегда остается влажным.
Линейный контур заземления
Чтобы заземлитель, который вы сделали, на протяжении многих лет соответствовал требованиям, предъявляемым к защитной системе, для изготовления его элементов используется металл с большим запасом по площади сечения
. Это связано с тем, что толщина стальных элементов со временем снижается из-за ускоренной коррозии в токопроводящем грунте. Для изготовления конструкции обычно применяется стальной профиль – труба, полоса, уголок.
На следующем этапе работ устанавливается опора для молниеотвода в заранее выбранном месте. Опору прочно закрепляют, чтобы она могла противостоять резким порывам ветра, ударам молнии. На опору крепят стержневой молниеприемник с подходящей площадью сечения. При отсутствии металлопроката требуемой длины, данный элемент сваривают из нескольких отрезков.
В качестве опоры удобно использовать высокое дерево, растущее недалеко от дома. Молниеотвод крепится к дереву при помощи синтетического фала с таким расчетом, чтобы в защитный конус дом попал целиком. Если подходящего дерева нет, громоотвод соединяют с телевизионной антенной на крыше, поскольку ее мачта выполняется из неокрашенного металла. Если антенна закреплена на деревянном шесте, вдоль него прикрепляют проволоку подходящего сечения.
Варианты защиты небольшого дома
Токопровод в виде катаной проволоки или металлической полосы прочно подсоединяется к молниеприемику, закрепленному на опоре. Проверьте, как проложен токоприемник, нижнюю часть которого приваривают к отводу контура заземления. Правильно смонтированный токоприемник нигде не касается металлических элементов дома. В противном случае электрический разряд молнии пойдет не в заземляющий контур, а в металлическую конструкцию, которая контактирует с токоприемником.
Монтаж токоотвода подразумевает приваривание металлической проволоки или полосы к горизонтальной части контура заземления по всей ее длине. Заземлитель забивается в землю на дно траншей, затем траншеи и приямки засыпают вынутым грунтом.
Конструкция молниезащиты
Теперь по конструкции молниезащиты, поговорим пока только о внешней.
Состоит она всего из трех элементов – молниеприемника, токоотводов и заземлителя.
Молниеприемник.
Принимает на себя разряд молнии, поэтому он закрепляется на крыше дома, чтобы сам приемник был наивысшей точкой.
Простейшим является стержневой тип приемника.
Стандартным считается металлический прут диаметром 10-18 мм, и длиной от 250 мм.
Можно также использовать и трубу, но только торцы ее должны быть заварены.
Количество приемников рассчитывается от размера здания. На небольшие дома достаточно одного, если же площадь дома превышает 200 м кв. устанавливается два стержня с расстоянием между ними от 10 м.
Чтобы разряд по приемнику не перешел к дому, его закрепляют на крыше при помощи деревянных брусков или специальных крепежей.
Некоторые, чтобы не портить внешний вид дома, молниеприемник устанавливают на отдельной опоре возле дома.
Некоторые, если есть возможность, крепят дополнительный молниеприемник прямо на дереве.
Особой разницы нет, поскольку даже у рядом установленного молниеприемника зона защиты будет покрывать дом.
Основным условием установки приемника – он должен располагаться выше дома, а также других построек возле него.
Еще один тип молниеприемника – тросовый.
Используется трос, который натягивается по всей длине конька крыши и закрепляется на деревянных опорах. Важным условием является натяжка троса – он не должен касаться крыши.
Третий тип приемника – сетка.
Ее изготавливают из любой проволоки (стальной, алюминиевой и др.) с сечением не менее 6 мм.
Ее натягивают по площади всей крыши, ячейки этой сетки должны формировать квадрат примерно 6х6 м.
При этом сетка тоже не должна касаться крыши, ее закрепляют на деревянных или специальных токонепроводящих опорах на высоте 6-8 см от крыши.
Строгих предписаний к использованию того или иного типа молниеприемника нет, использовать можно любой, все они вполне эффективны, поэтому выбираются они по желанию.
Токоотводы.
Далее о втором элементе данной защиты – токоотводах.
Основной задачей их является передача разряда от приемника к заземлителю.
Чаще всего в качестве токоотводов используется стальная проволока диаметром от 6 мм.
Если стены дом сделаны из кирпича или пеноблока, в общем, из любого негорючего материала, то можно токоотвод закрепить вдоль стены в любом незаметном месте, главное, не возле окон и входных дверей.
Можно в качестве токоотвода использовать и металлическую ленту, но толщиной не менее 2 мм и шириной от 30 мм.
Токоотвод крепится к приемнику при помощи сварного, болтового или спайного соединения.
От количества концов молниеприемников зависит количество токоотводов.
Если используется только один стержневой приемник, то к нему крепится один отвод. При использовании тросового приемника нужно уже два отвода.
Также два токоотвода применяется при сеточном приемнике.
Заземлитель.
Последний элемент – заземлитель. Самым простым заземлителем являются два металлических прута, заглубленных в землю на 2-3 м.
Расстояние между ними должно составлять не менее 3 м. Эти пруты должны быть перемкнуты между собой перемычкой на уровне 0,5-0,8 м в земле. К этой перемычке и подсоединяется токоотвод.
На грунтах с высоким уровнем грунтовых вод лучше использовать горизонтальное положение заземлителя на глубине от 0,8 м. При этом заземлителем должен выступать металлический уголок или полоса шириной от 50 мм и толщиной от 4 мм.
Соединяется заземлитель с токоотводом только сварным соединением.
