Как выбрать твердотопливный котел? Виды ТТ котла – их Плюсы и Минусы в использовании

Марки котлов на твердом топливе российского производства

Анализ технических характеристик поможет составить общее представление о твердотопливных котлах длительного горения. Отзывы потребителей на независимых форумах дают объективную оценку отечественных разработок.

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск):

Таблица 1. Твердотопливные котлы Zota Mix и Pellet производства завода отопительной техники и автоматики (г. Красноярск)

• КПД котлов модельного ряда Zota Mix — 80%, Pellet — 90%;
• комбинированные стальные твердотопливные котлы Zota Mix работают на любом виде топлива (сжиженный или природный газ, электричество, жидкое топливо);
• камера сгорания и зольный ящик расположены внутри водяной рубашки;
• регулируемая заслонка дымохода, механический тягорегулятор и подсос воздуха эжектором, который установлен в топочной дверце, обеспечивают полное сгорание топлива при минимальной тяге;
• внешняя поверхность корпуса покрыта антикоррозийным полимерным составом;
• съемная дверца за передней панелью обеспечивает доступ для чистки газохода;
• возможность ремонта.

Конструкция котла Zota Mix

• нужен запас топлива и место для его хранения;
• затраты по доставке, выгрузке и складированию дров, угля, брикетов;
• снижение производительности котлов Zota Mix при использовании некачественного топлива (бурый уголь на 10÷20%, сырые дрова на 60÷70%);
• для Zota Mix — ручная загрузка топлива, очистка зольника, стенок топки, газоходов и дымового патрубка;
• обязательная подготовка котловой воды (жесткость до 2 мг-экв/л);
• установка в отдельном помещении;
• для котлов линии Zota Mix необходима установка теплоаккумулятора, дымососа, бойлера.

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск):

Таблица 2. Аппараты комбинированные твердотопливные с водяным контуром (АКТВ). Производитель ООО «Сибтеплоэнергомаш» (г. Новосибирск)

• бюджетный вариант твердотопливных котлов с водяным контуром для дома (цена 11000÷25000 рублей);
• компактный размер;
• водяной теплообменник охватывает топку со всех сторон (кроме фронта);
• выдвижной зольный ящик;
• монтажное гнездо для регулятора тяги;
• возможность подключения к дымовой трубе любой конфигурации;
• стальной теплообменник позволяет упрощенное подключение к отопительной обвязке (без подмеса);
• конструкция адаптирована для работы на газу и электричестве.

Котлы «Каракан» от производителя ООО «Сибтеплоэнергомаш»

• устаревшая конструкция, примитивная автоматика низкого качества;
• заявленные производителем технические характеристики (мощность, отапливаемая площадь и КПД) по отзывам потребителей не соответствуют фактическим показателям.

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома):

Таблица 3. Твердотопливные пиролизные котлы Буржуй & К от ООО «НПО «ТЭС» (г. Кострома)

• обеспечивает стабильное горение топлива любой сортности и степени влажности;
• эффективная работа котла с одной закладки в течение 8 часов;
• экономный расход топлива;
• совместимость генератора с системами естественной или принудительной циркуляции;
• экологичный агрегат, топливо проходит цикл полного сгорания, не образуя вредных выбросов в атмосферу;
• конструкция топки обеспечивает выход на эффективный режим работы за 40 минут.

Твердотопливные пиролизные котлы «Буржуй & К»

• сложный монтаж: подключение должны производить работники специализированных предприятий, имеющих лицензию на данный вид деятельности (в противном случае гарантия от завода-изготовителя на агрегат не распространяется);
• ручная закладка топлива и чистка камеры сгорания;
• большой вес.

Установка и эксплуатация твердотопливных котлов должны производиться в соответствии с правилами пожаробезопасности

Для обогрева загородной дачи. гаража или теплицы возможно изготовление твердотопливных котлов длительного горения своими руками. Видео с материалами на эту тему можно найти в интернете. Но помните, что главным условием использования отопительного оборудования, является пожаробезопасность. А гарантировать выполнение этого условия может только сертифицированный производитель при должных условиях эксплуатации и монтажа оборудования.

https://youtube.com/watch?v=3sfw2qpCMrY

https://youtube.com/watch?v=1z6OOs3WdH4

Как добиться совместной работы котлов

Используя твердотопливный и электрический котел в одной системе, мы получаем много преимуществ. Но нужно грамотно провести обвязку оборудования.

При выборе устройств для комплекса обращают внимание на соотношение показателей мощности. Оба аппарата врезаются в магистраль параллельно, чтобы они функционировали независимо

Кроме того, устанавливается тепловой аккумулятор.

Каждый из агрегатов настраивается на свою рабочую температуру:

• твердотопливный – 60-70 °C ;
• электрокотел – 40-50 °C.

Благодаря тепловому аккумулятору вода остывает медленнее. Это позволяет снизить расход энергии.

Возможно вас заинтересует: электрокотел или газовый котел, что лучше?

Виды твердотопливных котлов

По материалу теплообменника котлы на твердом топливе бывают:

• стальные;
• чугунные.

Чугунные более долговечные, но они очень тяжелые и очень неудобны в обслуживании.

Технологически не возможен выпуск многоканальных чугунных теплообменников, так как чугунные детали могут изготовляться только методом литья. Так же невозможно приварить отдельный элемент теплообменника к чугунной секции. Чугунные теплообменники имеют меньшую площадь теплообмена, а значит и меньший КПД.

Стальной котел на твердом топливе имеет меньший запас прочности. Это обусловлено тепловым расширением стали.

В процессе многолетней работы такого котла такой процесс разрушает структуру теплообменника. Но, как правило, качественные стальные котлы на твердом топливе могут работать не менее 15 лет.

Далее котлы отопления делятся по типу загрузки топлива:

• с ручной загрузкой топлива;
• с автоматической подачей.

Котел с автоматической подачей топлива работает на специальных гранулах, особенностью которых является низкий процент золы, влаги и их сыпучесть.

Последняя особенность позволяет им легко попадать с бункера в горелку котла отопления с помощью специального винтового привода. Полного бункера хватает на 3 – 5 дней беспрерывной работы.

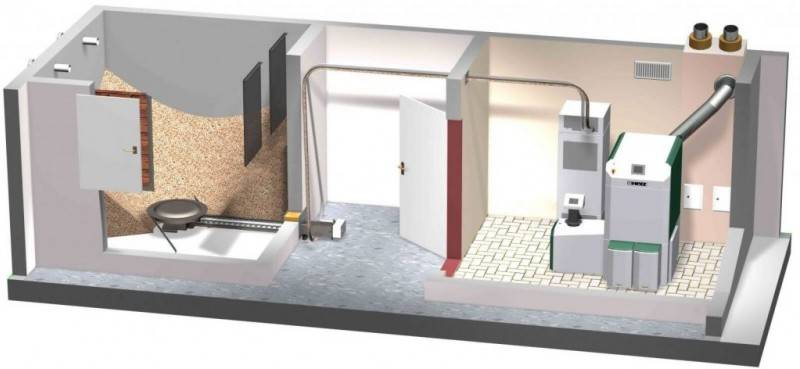

Существуют системы для накапливания гранул в отдельных специально оборудованных больших помещениях.

Туда наполняется топливо в таком количестве, чтобы хватило на целый отопительный сезон. С этого склада организуется подача с помощью шнекового или пневматического привода прямо в котел отопления.

Такое оборудование также имеет функцию автоматической чистки теплообменника и управления всеми процессами с помощью мобильного телефона. Это дает возможность работать системе отопления целый сезон без человеческого вмешательства.

В основном люди могут позволить себе купить твердотопливный котел небольших габаритов с маленькой камерой для загрузки топлива. Они горят на одной загрузке не более 6 часов. Это и есть их недостаток.

Так как мы не можем отлучится с котельной на очень продолжительное время. Их плюс – это сравнительно небольшая цена и маленькие габаритные размеры.

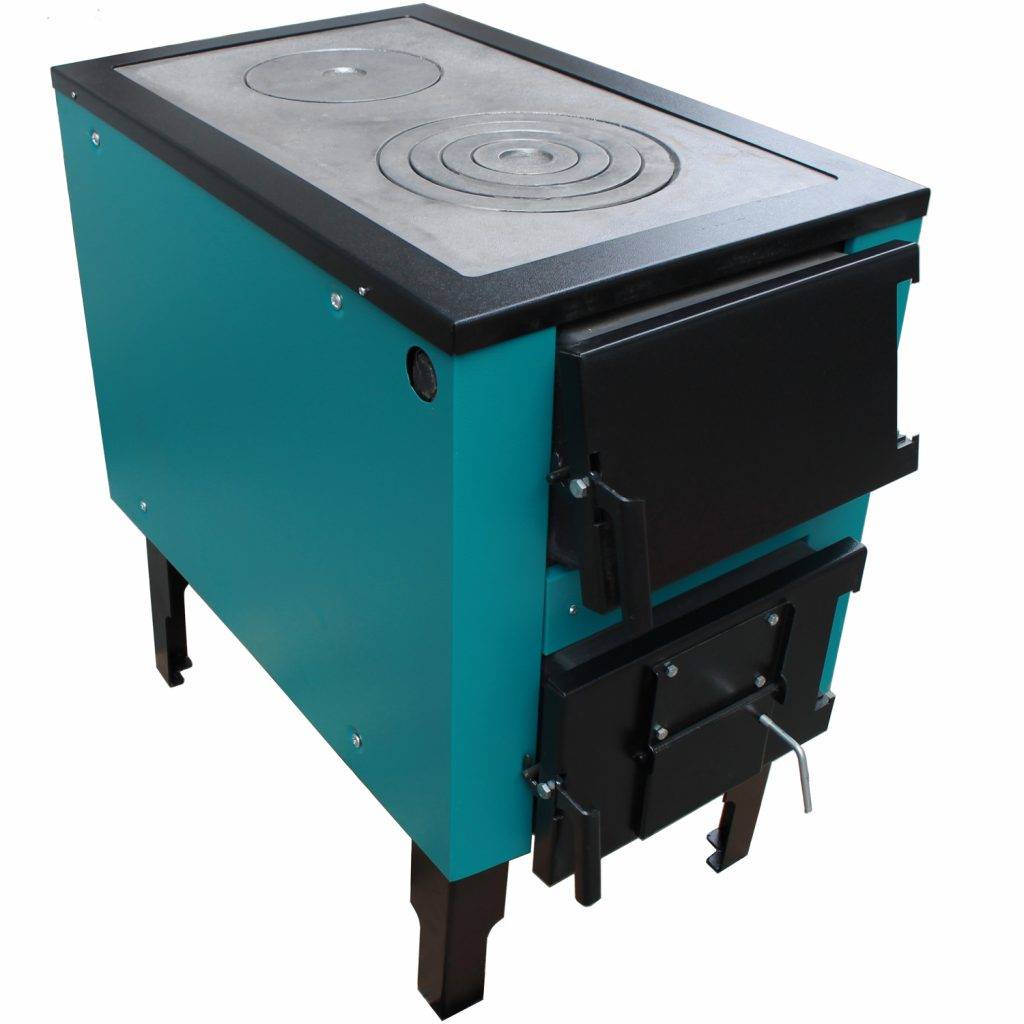

Есть еще один вид котлов на дровах и угле – это котлы – плиты.

Они подходят не только для отопления помещений, но и для готовки пищи. Принцип их работы такой же как и в простых котлах. Они имеют водяной объем, который передает тепло в систему отопления.

Но их особенность, это наличие варочной поверхности на которой и осуществляется готовка пищи. Как правило они могут гореть не боле 4 – 6 часов и имеют небольшую стоимость и небольшие габариты.

Кроме это отметим 4 основные конструкции котлов для дома:

Пеллетные твердотопливные котлы.
Зачастую имеют конструкцию котлов длительного горения, но в нижней дверце расположена специальная пеллетная горелка, на которую, в автоматическом режиме, подаются пеллеты из бункера.
Запаса такого бункера хватает на 2-5 дней. Иногда комплектуются аварийной чугунной решеткой, на которой можно сжигать обычное твердое топливо — дрова или уголь.

Также котлы могут быть одноконтурными и двухконтурные.

Одноконтурный котел – это устройство, которое предназначено лишь для отопления помещения. То есть, для подогрева воды в данном случае вам необходимо будет предусмотреть что-нибудь другое. Конструкция такого устройства состоит из теплоносителя и спирали. Теплоносителем может выступать вода или специальный антифриз.

Твердотопливные двухконтурные котлы отопления в свою очередь имеют две функции, применяясь для отапливания помещения и нагрева воды. Такие устройства имеют в своем составе две спирали. Нагреваясь в котле, вода проходит по трубам по всему помещению, возвращается в котел и оттуда попадает в водопровод.

Пеллетный котел

Рассматривая отопительные установки на пеллетах, стоит начать с недостатков, поскольку их всего два:

• высокая стоимость оборудования;
• сложность наладки и ремонта, требующая привлечения специалистов.

Автоматические угольные котлы, работающие по принципу пеллетных, обладают дополнительным недостатком — требовательностью к качеству и фракции углей (размер до 80 мм). Теперь перечислимдостоинства, благодаря которым эта разновидность котлов пользуется спросом:

• Применение горелки и высококалорийного топлива повышает КПД теплогенератора до 80—85%.
• Инерционности практически нет, потому что в камере сгорания постоянно находится малая часть топлива. После отключения подачи воздуха там остается тлеть небольшая горстка пеллет или угля.
• Нет нужды в установке буферной емкости, хотя защита от конденсата необходима.
• Котлы полностью автоматизированы и требуют вмешательства человека 1 раз в 4—7 дней для очистки и добавления горючего в бункер.
• Возможность программировать работу оборудования и управлять им на расстоянии через интернет либо мобильную связь.
• Отсутствие грязи и опилок в котельной.
• Из-за топливного бункера, рассчитанного на 5—10 дней непрерывной работы, пеллетный котел занимает больше места, чем традиционный. Зато уровень комфорта при эксплуатации сравним с газовыми и электрическими отопителями.

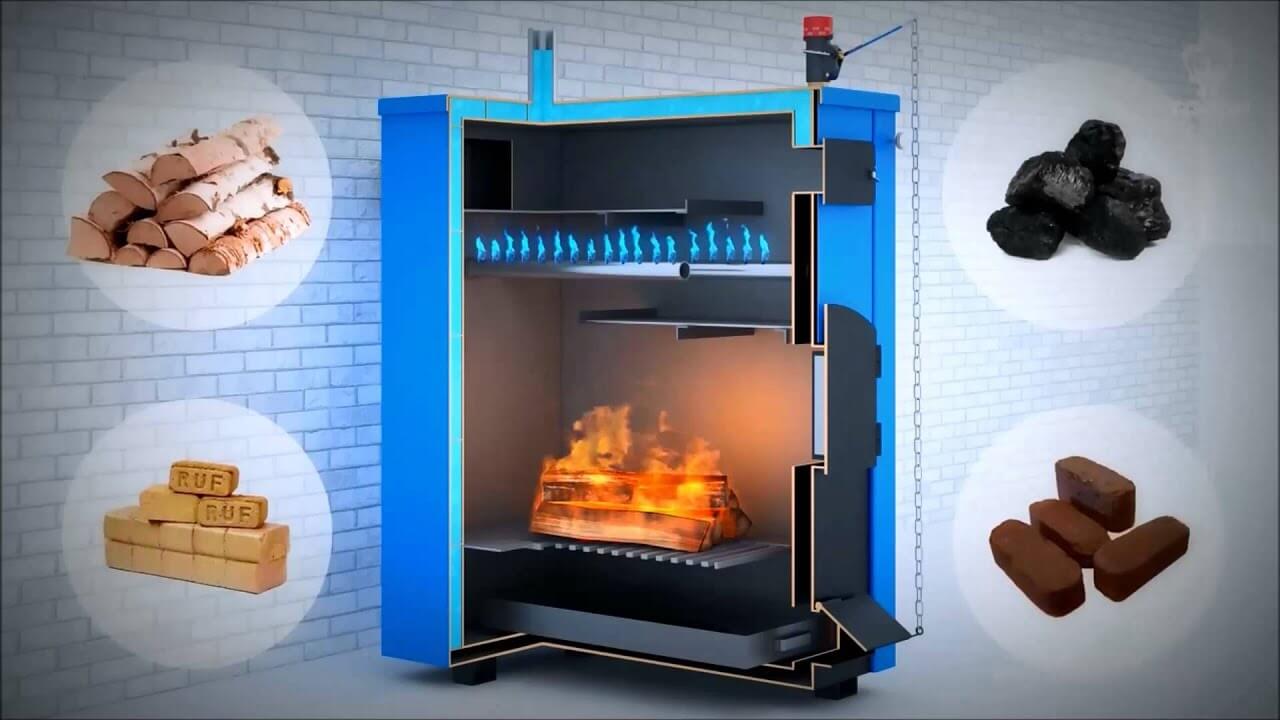

Виды растопки

Большинство аппаратов данного вида работают на различных видах топлива:

1. Дровах
2. Торфяных брикетах
3. Гранулах
4. Антраците
5. Коксе
6. Буром угле

Причем их калорийность отличается, а от нее зависит эффективная работа устройства. Поэтому тем, кто приобретает такой котел, следует учитывать, что при сжигании менее калорийного топлива падение мощности может составить до 30% (при допустимой влажности) и еще больше при естественной.

Есть и еще один нюанс. Обычно производитель указывает, чем лучше топить твердотопливный котел и какое топливо следует взять за основное. Желательно соблюдать данные требования, чтобы добиться максимальной отдачи и сделать отопление загородного дома твердотопливным котлом максимально удобным.

Например, при рекомендации топить бурым углем следует применять его в качестве основного, а мелкозернистые фракции добавлять только на раскаленный слой и малыми порциями.

Брикеты – могут быть торфяные, из соломы или древесные. Идеально применять только те, которые производятся путем прессования. Распадающиеся на опилки брикеты допускается использовать только вместе с дровами или бурым углем, чтобы не привести в негодность котел.

Пеллеты также могут быть из соломы или отходов древесины. Они прессуются, как и брикеты и применяются чаще всего в специальных твердотопливных котлах.

Расход дров в твердотопливном котле будет минимальным, если они будут сухими, только тогда можно добиться максимальной мощности от котла и продлить срок его службы. В противном случае полезное энергетическое содержание древесины будет значительно ниже.

Виды котлов, работающих на твердом топливе

Все оборудование такого класса можно подразделяется на 2 группы:

• Автоматическая подача топлива
• Ручная загрузка

К первым относятся пеллетные котлы. В них роль топлива играют гранулы, их загружают в специальные бункеры и оттуда они поступают в топку. Такие аппараты имеют высокий КПД и могут работать в автоматическом режиме неделями, без участия в процессе человека.

Вторые же, в зависимости от конструктивных особенностей, подразделяются на 3 вида:

• Классические
• Пиролизные
• Длительного горения

В них в качестве топлива могут использоваться дрова и отходы древесины.

Традиционный или котел твердотопливный на дровах выпускается уже очень давно, и конструктивно практически не изменился. В нем топочная камера располагается снизу и считается самой горячей его частью. Чаще всего она сделана из чугуна или стали. Однако такое отопление деревянного дома твердотопливным котлом применяется достаточно редко, так как требует частого обслуживания.

Пиролизные аппараты – это новый шаг в среде твердотопливного оборудования. Их работа основана на принципе разложения древесины на твердые остатки и газы и сжигания последних. К преимуществам данного аппарата относится высокий КПД, минимальное образование золы и сажи. Среди недостатков – необходимость сжигания сухих дров с влажностью не более 20%.

Длительного горения – их принцип работы разработан в России и аналогов в мире пока не имеет. Он является котлом нового поколения не только в конструктивном плане, но и по принципу работы. Главным его достоинством является простота конструкции и возможность обслуживать 1 раз в сутки при работе на топливе естественной влажности. Котел на дровах твердотопливный имеет самую точную регулировку мощности и может выдавать заданное количество тепла.

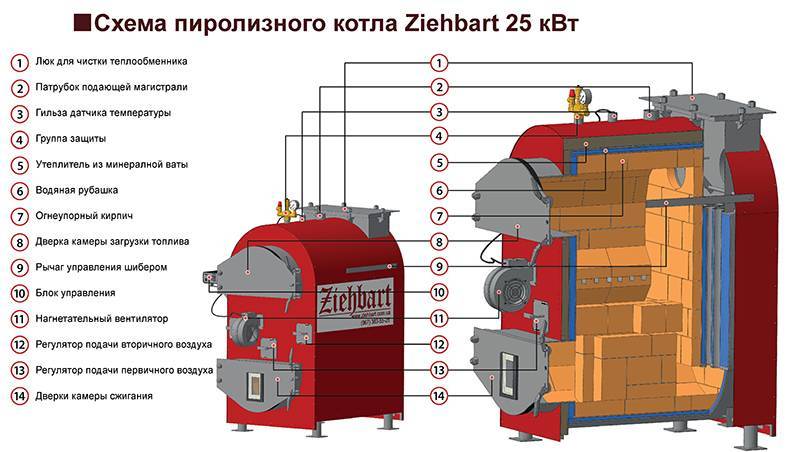

Пиролизный котел

Пиролизные котлы станут вашим удачным выбором при условии грамотного и взвешенного к ним отношения.

Продавцы наделяют этот вид котлов зачастую преувеличенными достоинствами – горение без дыма и золы, длительность 12 часов с 1 закладки и КПД 83—89%. Подобные заявления – это грамотный маркетинговый ход. Данные факторы действительно присутствуют и работают, но только при условии квалифицированного подхода к данным котлам со стороны хозяина.

• КПД пиролизного теплогенератора составляет 75—80%, если следовать рекомендациям и «кормить» его сухой древесиной.
• Бездымное горение тоже дают дрова влажностью не более 20%, только такие допускается использовать в данном котле.
• Поскольку воздух нагнетается вентилятором, то от просушенной древесины остается лишь легкий пепел, выдуваемый в дымоходную трубу.
• Длительность работы с 1 загрузки достигается за счет увеличения объема топливника.

Отопительный агрегат зовется пиролизным, но специалисты — котельщики называют его «аппарат верхнего дутья». Он тем и отличается от классического котла с вентилятором, что воздух нагнетается из топки в зольник, а не наоборот. Керамическая перегородка и увеличенная камера сгорания дают повышение стоимости изделия вдвое против традиционного отопителя. К тому же, керамика использующаяся в нем — имеет ограниченный срок службы.

По материалу и конструкции теплообменника различий никаких нет, как и в особенностях эксплуатации. Та же инерционность, требующая установки аккумулятора тепла, плюс нужна защита от конденсата и теплового удара.

Способы загрузки топлива

• Традиционный, то есть вручную. Плюсы – простая структура, дешевизна. Минусы – постоянный надзор за техникой, повышенная проблематичность удержания требуемого температурного режима.
• Полуавтоматический. Загружается человеком, но контроль уже лежит на средствах автоматизации. Достоинства – точная регулировка степени теплоты. Изъяны – потребность в мониторинге оборудования.
• Полностью автоматический. Имеется бункер из которого идёт подача. Преимущества – из всех представленных вариантов максимальная результативность, упрощена настройка всех процессов, продолжительная автономность. Недостатки – дороговизна, зависимость от электричества, затруднённая эксплуатация и устранении дефектов, большие размеры.

Виды твердотопливных котлов

Твердотопливные котлы отопления производятся разных модификаций, перед покупкой следует знать особенности каждой модели.

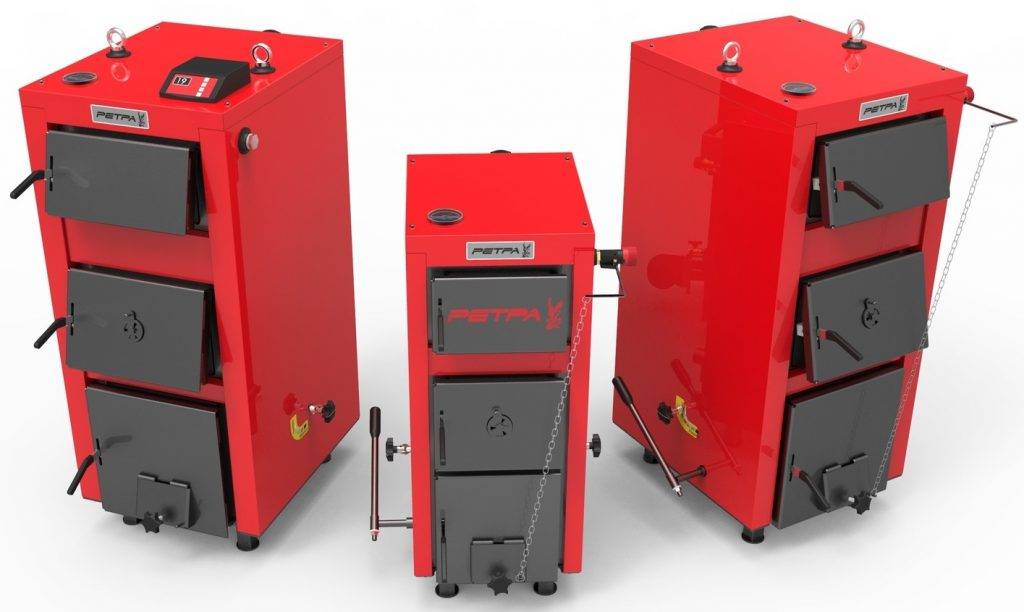

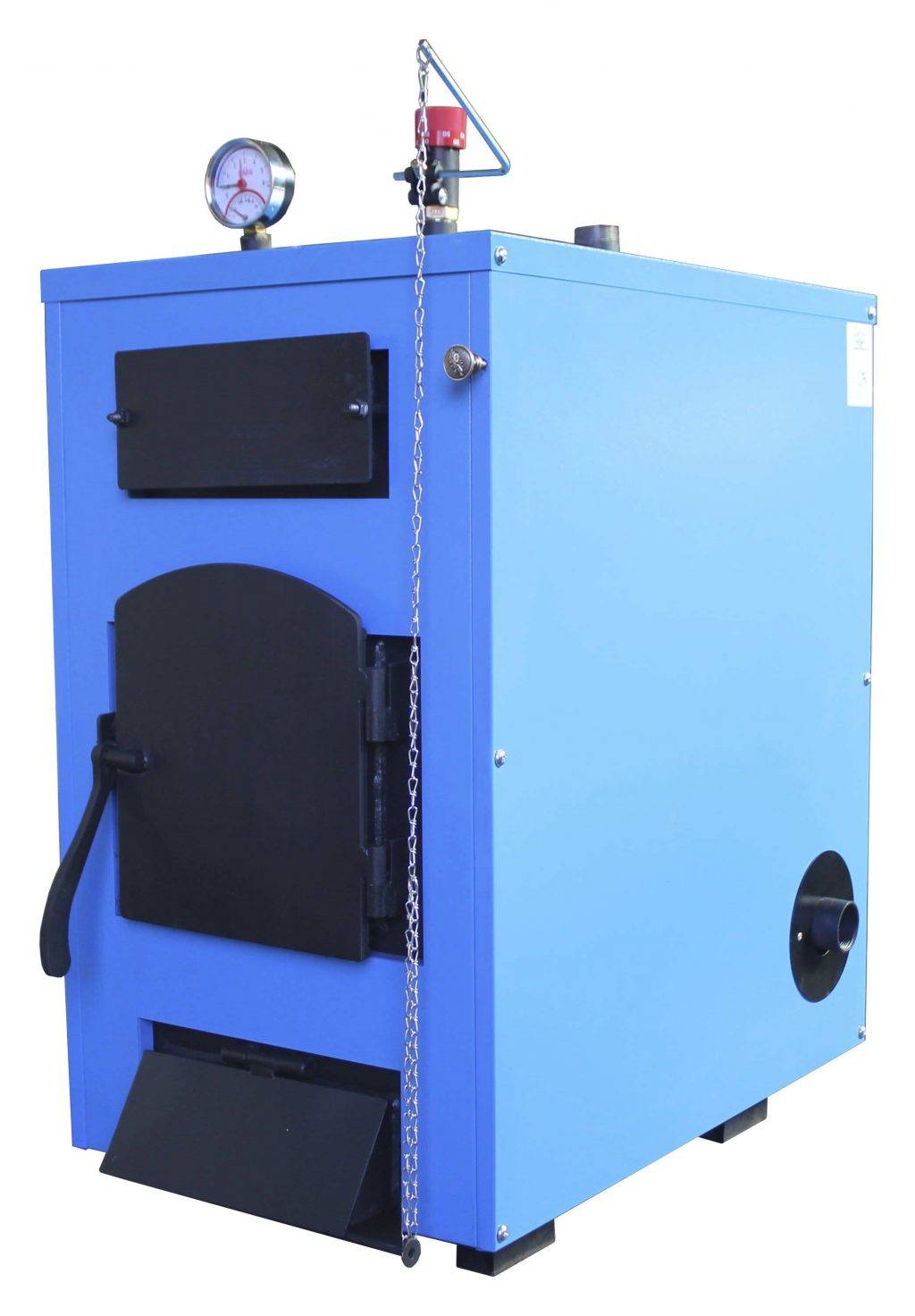

Классические твердотопливные котлы

Современные модели классического варианта служат отличной заменой газовым котлам. Такие устройства можно применять в любом месте, даже вдали от города и цивилизации. Зачастую конструкция не требует электрического питания, загрузка топлива ручная, а работа при помощи природной циркуляции. Управление механическое, но некоторые производители предлагают автоматическую загрузку топлива. Зачастую это создается для пеллетных моделей.

В аппаратах применяется несколько способов для контроля температуры. Для этого пользователь может применять заслонку, которая открывает или закрывает доступ воздуха, просто добавить на подаче холодную воду или на возврат горячую.

Рекомендуется покупать и устанавливать модели для частных домов, гостиниц, магазинов или складов.

Плюсы:

• Независимость от электроэнергии
• Хорошая эффективность обогревания, на уровне 80%.
• Высокая степень универсальности.
• Высокая безопасность.
• Дешевое горючее.
• Простое использование.

Минусы:

• Монтаж может проводиться только в отдельной комнате.
• Нужно подготавливать место для хранения горючих материалов.
• Пользователю придется постоянно обслуживать технику, которая заключается в загрузке и выгрузке.
• Посредственный комфорт от применения.

Твердотопливные котлы длительного горения

Такие модели можно считать самыми эффективными, они составляют высокую конкуренцию другим устройствам. Все горючее, которое кладется в топку, будет горечь по виду свечи, а не костра. Значительную роль в этой системе отыгрывает автоматический клапан, который позволяет следить за тягой. С его помощью проводится расширение или сужение, исходя из силы нагрева.

На одной закладке материала для горения, которая весит 50 кг, получится, эффективно отопить 130 кв. м. в течение 30 часов. В дополнение горючее практически полностью перегорает, не оставляя пепла, поэтому очищение можно делать по разу в неделю, а если применять дрова, то каждые 2 недели.

Рекомендуется использовать в частных домах, а также коммерческих или хозяйственных строениях.

Плюсы:

• Независимость от электричества у многих устройств.
• Уровень КПД достаточный, в пределах 85%.
• Долгое сгорание дров.
• Эффективность не зависит от загрузки.
• Высокая степень экономичности.
• Удобное использование.

Минусы:

• Нужно периодически обслуживать.
• Потребность в создании площадки для дров или другого топочного материала.
• Во многих моделях дверки не самые удобные.
• Стоимость завышена.

Пиролизные твердотопливные котлы

Такие системы еще называются газогенераторами. Можно считать, что котел – модернизация классического вида. Внутри находится пара камер, которые соединяются форсунками из керамики. Одна из них служи для закладки топлива, которые при нагреве начинают тлеть, после чего разлагаться на угли и создавать газ. Вторая камера служит для сбора СО и его горения в дальнейшем, чтобы повысить эффективность. Розжиг его случается после подачи кислорода, поэтому котел позволяет использовать 2 типа топлива – газ и уголь. При использовании обязательно следует учесть влажность топлива, которая не должна превышать 20%.

Пиролизные модели характеризуются повышенной мощностью, ценовая политика высокая, но эффективность отличная. Зачастую модели покупаются и монтируются в загородных домах, коттеджах и при потребности в отоплении больших площадей.

Плюсы:

• КПД находится на уровне порядка 90%.
• Между загрузками, получается, добиться большого временного интервала.
• Дрова практически полностью перегорают, оставляя минимум пепла.
• Экономичная работа.
• Можно подключить бойлер косвенного нагрева.
• Автоматизированное управление, которое упрощает использование.

Минусы:

• Для работы следует выделить отдельную комнату на установку и подготовку дров.
• Потребность в постоянном обслуживании.
• Зависимость от влажности топлива и электричества.
• Если загрузка не полная, сгорание будет нестабильным.
• Высокая ценовая политика.

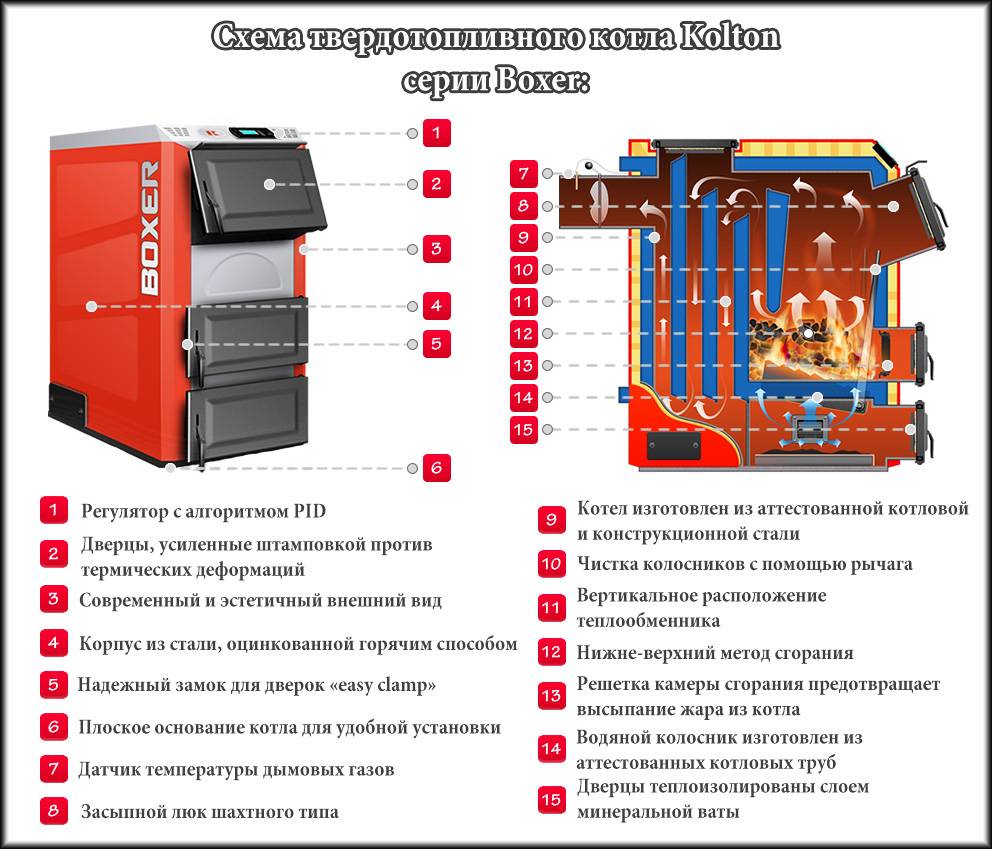

Конструкция и принцип работы

Твердотопливный котел — энергетический устройство, напольного размещения, цилиндрической либо прямоугольной формой. Предназначается для производства тепловой энергии на нужды отопления и ГВС, путем сжигания твердых видов топлива: уголь, дрова, брикеты, пеллеты и других энергетических отходов промышленного производства.

Практически все твердотопливные агрегаты имеют равную базовую конструкцию, которая отличается только размерами и конфигурацией некоторых функциональных узлов. Обычно конструкции такого отопителя состоят:

1. Топочная камера с дверкой для загрузки топлива.
2. Колосниковая решетка, для удержания горящего топлива.
3. Зольная камера со створкой, для сбора твердых остатков горения.
4. Водяная рубашка или подогреватель для контура отопления и ГВС.
5. Дымоотвод с заслонкой.
6. Автоматический блок управления и защиты.
7. Патрубки на подаче и обратке теплоносителя для обвязки с внутридомовой системой отопления.

Для пиролизных котлов, которые работают на минимальном количестве дутьевого воздуха, потребуется дополнительная камера для сжигания пиролизного газа. Имеются также конструкционные отличия для котлов длительного горения, в которых сжигание происходит сверху вниз.

Основной принцип функционирования отопительного агрегата:

1. Загрузка топлива в топку в ручном или автоматическом режиме.
2. Процесс розжига топлива в ручном или автоматическом режиме;
3. Процесс горения и передача тепловой энергии водяному теплоносителю в контуре отопления или ГВС.
4. Вывод отработанных дымовых газов через дымоотводящую систему в атмосферу с применением естественной или принудительной циркуляции движения газов.
5. Циркуляция теплоносителя по внутридомовой системе отопления с помощью принудительной или естественной циркуляции движения теплоносителя.
