Как заточить цепь бензопилы своими руками: лучшие способы

Заточка цепей бензопил ручным методом

Наиболее простой способ вернуть зубьям бензопилы остроту – это воспользоваться напильником. Для этого нужно:

  • снять цепь с пилы,
  • удалить масло, опилки и другой мусор,
  • вытереть цепь сухой ветошью,
  • подготовить мелкий и крупный напильники,
  • приступать к заточке.

Из всех действий наиболее важно полностью вычистить цепь от грязи и масла. Делается это не только, чтобы не испачкать руки и одежду, но и для детального осмотра цепи и звеньев

Очень часто между зубьями или в них самих остаются щепки. Это, в свою очередь, снижает производительность бензопилы.

Так как зуб состоит из двух отдельных элементов, каждый из них необходимо заточить по-своему. Верхняя режущая кромка имеет конусную одностороннюю заточку. При этом, угол заточки должен составлять не более 30 и не менее 15. Чем меньше угол, тем легче пила будет входить в древесину. Но, стоит помнить, что меньший угол обозначает меньшую толщину металла, а значит, сталь будет затупляться быстрее. Выбор угла заточки зависит от пород дереве, с которыми предполагается работать.

  1. Для твердых пород, таких как дуб или лиственница, нужен угол заточки в 30.
  2. Для мягких пород, таких как сосна, пихта и большинство садовых деревьев — 20.
  3. Если планируется использовать бензопилу только для обрезки не очень толстых веток плодовых деревьев — 15.

Направляющий зуб в большинстве случаев имеет двухстороннюю заточку. Угол наклона режущей кромки для него не так важен, но следует учитывать, что нельзя делать его слишком маленьким или слишком большим. Оптимальная величина все те же 30.

Иногда элитные модели бензопил оснащены зубьями с усиленным лезвием. Визуальна этот усилитель легко определить. К краю зуба прикреплена дополнительная режущая кромка, отличная по цвету и фактуре.  Если элемент обнаружен, точить цепь бензопилы не нужно. Так как в основе усилителей используются сверхпрочные сплавы, которые не поддаются ручной заточке. Следовательно, цепь придется заменить.

Инструкция по работе с напильником:

  • подготовить крупный и мелкий надфили,
  • зажать участок цепи в тисках или при помощи струбцины,
  • заточить верхнюю режущую кромку,
  • движения выполнять от тела зуба, к острию,
  • заточить направляющую кромку,
  • движения выполнять от тела к острию поочередно меняя стороны.

При выполнении этой работы очень важно не менять направление движения напильника, иначе лезвие затупиться еще больше, чем до начала выполнения заточки. Данный принцип работы справедлив как для ручной работы, так и для автоматизированной

Основные ошибки новичков при затачивании

Есть ряд рекомендаций, как заточить цепь бензопилы, чтобы избежать типичных ошибок, характерных для новичков:

  • нужно делать одинаковое количество движений для каждого зубца;
  • требуется прикладывать равные усилия для всех зубьев, чтобы избежать неравномерности;
  • если цепь слишком затупилась, то напильник для работы не подойдёт и рекомендуется использовать электрический станок;
  • угол устанавливают с учётом того, в каком направлении в дальнейшем будет происходить распиловка брёвен.

Пользуясь напильником надо учитывать, что он снимает металлическую стружку с цепи, когда двигается вперёд.

Смотрите в видео как заточить пилу болгаркой:

Рекомендуется не задевать им поверхность зубьев, при выполнении возвратного движения назад. Преимущественно все цепи точат под углом 30°, но после завершения процедуры следует проверить их шаблоном. Делают это последующему алгоритму:

  • шаблон накладывается на цепь;
  • проверяется насколько выступает ограничитель глубины;
  • осуществляется подравнивание ограничителя плоским напильником.

Обычно расстояние глубины у ограничителя составляет 0.65 мм, но в целом при необходимости его разрешается варьировать в пределах 0.45 – 0.80 мм.


Как правильно затачивать цепьИсточник mauro-gianvanni.ru

Затачивание станком

Наиболее эффективной считается методика с применением электрического станка, позволяющего добиться заводской точности. Разберёмся, как точить цепь бензопилы таким способом, добиваясь нужного результата с минимальными временными и трудозатратами. Пилу ставят в специальное отверстие. Необходимо ослабить винт, зажимающий цепь и настроить нужный уровень заточки по таблицам или самому тупому зубцу. Процесс выполняется в соответствии с выбранными параметрами, после чего пила обрабатывается машинным маслом. Можно использовать две методики при заточке станком:

  1. Последовательное воздействие на зубцы один за другим, время от времени изменяя полярность.
  2. Зубцы затачиваются через один, сначала правый, а потом левый, что позволяет обойтись без изменения полярности.

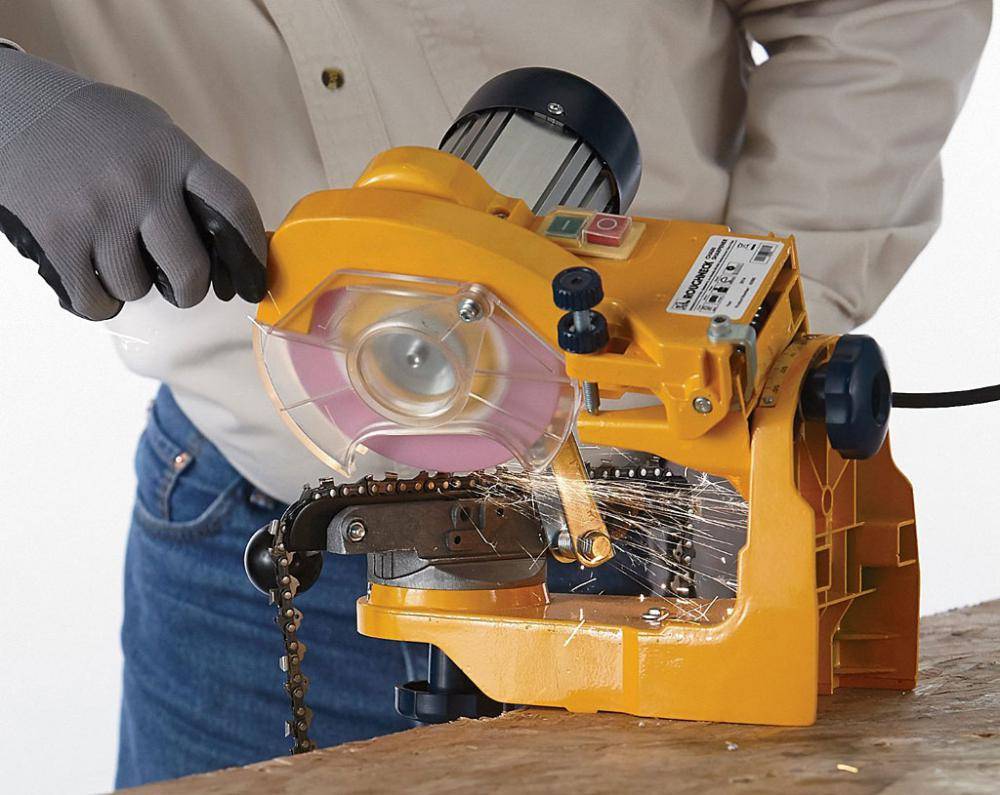

Заточка цепи станком Источник instrumentgid.ru

Смотрите в видео инструкцию по заточке цепи бензопилы при помощи станка:

Почему цепь тупится

Есть несколько причин, по которым цепь быстро затупляется у неопытных пользователей. Преимущественно это происходит по следующим причинам:

  • Использование некачественного масла, не рекомендованного производителем;
  • Неправильная установка параметров, зазор между кромкой и ограничителем должен быть 0.7 мм;

  • Отсутствие смазки инструмента перед работой. Непосредственно перед каждым использованием смазывайте ведущую звёздочку маслом М8.
  • Нет нормального натяжения цепи, при установке она должна располагаться точно по пазам, находящимся на шине.

Технология PowerSharp

Если ваша цепь совместима с системой PowerSharp, то это значит, что удастся сэкономить время и силы. Заточка происходит без снятия с шины всего за несколько секунд. Комплектация системы включает:

  • заточное устройство;
  • абразивный брус;
  • пильная шина.

Разберёмся, как наточить цепь бензопилы с помощью PowerSharp всего за три шага:

  1. Установить цепь с шиной;
  2. Закрепить брус, устанавливаемый непосредственно на шину;
  3. Упереть конец пилы куда-нибудь и запустить оборудование на несколько секунд.

Заточка системой PowerSharpИсточник greenindustrypros.com

Соблюдение всех рекомендаций позволит избежать порчи цепи и провести операцию с соблюдением технологических требований.

Смотрите в видео, как заточить цепь бензопилы народными способами:

Коротко о главном

Надо постоянно следить за цепью и пользоваться экспертными рекомендациями при её заточке. Это необходимо, так как от этого зависит хороший распил древесины и удобство при работе с бензопилой.

Понять, что цепь затупилась, можно, если при распиливании от дерева летит пыль, а не древесные стружки, а также тот факт, что древесину тяжело пилить, цепь покрылась ржавчиной и потеряла блеск.

Заточка цепи бензопилы производится на специальном станке или ручным способом, а также при помощи болгарки. Во всех этих случаях нужно соблюдать технику безопасности.

Особенности заточки зубьев при помощи напильника

Заточка напильником начинается с правильного выбора диаметра устройства. Для цепей размером 1,3 мм используется напильник, диаметр которого составляет 4 мм. Для режущих зубьев размером 1,6 мм применяется напильник с диаметром 5,2 мм.


Затачивание при помощи круглого напильника

Подточка напильником нужно выполнять прямо на инструменте, предварительно зафиксировав шину в тисках, и включив ручной тормоз. Чтобы процесс происходил оперативно, нужно произвести заточку зубьев сначала с одной стороны под определенным углом, а затем с другой стороны. Начало проведения работ следует отметить мелом или маркером.


Виды напильников

Возвратно-поступательными движениями плоским напильником происходит удаление с зубьев ограничителей. Новичкам рекомендуется пользоваться специальным лекалом, которое крепится к шине, и остается только совершать возвратно-поступательные движения круглым напильником. Мастера с опытом осуществляют подточку при помощи только напильника, осуществляя возвратно-поступательные движения в количестве 1-2 раз для каждого зубца.

Признаки затупившейся цепи и последствия дальнейшей эксплуатации

Не следует путать сложность работы затупившейся бензопилой с трудностью распила древесины твердых пород или сильно пересушенного бревна. Во всех этих случаях снижается скорость проведения операции, но тупой инструмент имеет определенный характер поведения – признаки, по которым можно судить о необходимости заточки:

  • бензопила не сразу вгрызается в ствол дерева, как бы шлифует, смещаясь от места контакта;
  • во время распила мягких пород инструмент вяло входит в толщу древесины, приходится давить на шину;
  • стружка из крупной с характерными продолговатыми частицами превращается в мелкую тирсу, которая очень редко осыпается;
  • цепь быстро нагревается, слышен неприятный запах подгорающего масла для смазки направляющей шины.

Кроме этих тревожных сигналов, всегда после попадания цепью по металлическим гвоздям, проволоке или зарывании бензопилой в грунт можно быть на сто процентов уверенным в необходимости последующей заточки режущих кромок.

Что же может произойти с инструментом в дальнейшем, если проигнорировать проблему? Самое безобидное – бензопилой будет невозможно работать, в конце концов это надоест и вынудит все же обслужить агрегат. Но приверженцы поговорки «Сила есть ума не надо» могут прийти к следующему итогу:

  • лишняя нагрузка на организм, ведь приходится, говоря откровенно, давить на инструмент, чтобы он пилил;
  • перерасход топлива до 30%, который объясняется необходимостью прохождения большего цикла оборотов для достижения одного и того же результата;
  • ускоренный износ шины и других частей бензопилы.

Кроме всех этих отрицательных последствий затупления пилы, велика вероятность заклинивания цепи в стволе и получения травмы оператором, выполняющим работу.

Как наточить цепь бензопилы в домашних условиях напильником

Правильно заточить цепь бензопилы напильником поможет инструмент исключительно круглого сечения. Параметры напильника определяются размерами самой пилы

Важно знать шаг расположения зубьев. Одного круглого точила недостаточно

Для заточки и правки цепей, используются два вида инструмента. Первый, это напильник круглого сечения с диаметром, соответствующим диаметру закругления рабочей кромки пильного зуба. Для обработки ограничителя глубины пиления направляющего зуба нужен плоский напильник.

Заточку можно выполнять вручную, используя круглый напильник рабочим диаметром 4…5,5 мм

Крайне важно правильно устанавливать инструмент относительно затачиваемого зуба. Верхняя кромка рабочей части напильника располагается примерно на пятую часть выше верхней кромки обрабатываемой детали

Инструмент удерживают перпендикулярно оси цепи под углом в 25º…30º к верхней кромке зуба.

Для заточки пильных цепей бытового инструмента, применяются круглые напильники диаметром 4 и 4,8 мм, так как у них маленький зуб. Для профессиональных моделей используют более мощные цепи с большим зубом. Поэтому нужны напильники диаметром 5,2 и 5,5 мм.

Для заточки ограничителя потребуется плоский напильник, а для очистки места проведения работ – крючок, снимающий образующиеся опилки. В продаже имеются также специальные державки, на которых проградуированы линии направления движения напильника относительно оси цепи.  Державка может быть установлена на зуб сверху, опираясь на его верхнюю кромку. Поскольку её высота адаптирована под определённый шаг цепи, то это приспособление следует выбирать применительно к бензопилам конкретных моделей и торговых марок. Минимально необходимый комплект для того, чтобы получить верный угол заточки цепи ручным способом, представлен на фото.

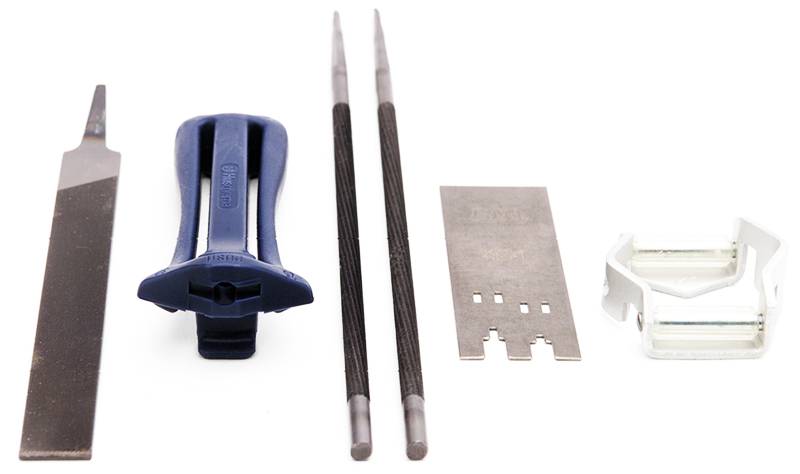

Комплект заточного инструмента и приспособлений ФОТО: proinstrumentinfo.ru

Ручная заточка экономит материальные средства, позволяет выполнять работу в полевых условиях. Сначала надо установить инструмент на ровную площадку. Если работа выполняется в лесу, для этого хорошо подойдёт обрезок бревна большого диаметра. Далее нужно провести осмотр пильной цепи на наличие каких-либо дефектов, это могут быть трещины, полностью отломленные зубья. После осмотра, нужно установить тормоз в рабочее состояние, тем самым заблокировав движение по шине цепи, которая во время заточки напильником должна быть натянута.

Напильник для заточки цепей бензопил: виды и советы по выбору

Диаметр круглого напильника выбирают по шагу пильной цепи. Показателям шага 1,3 и 1,6 мм соответствуют напильники диаметром 4 и 5,2 мм. Плоский инструмент потребуется для уменьшения высоты упоров режущих звеньев.

Как правильно заточить цепь бензопилы напильником

На обрабатываемом участке надо закрепить шаблоны и лекала. Они будут давать нужное направление напильнику, облегчая процесс. Когда все подготовительные работы проделаны, можно приступать непосредственно к заточке цепи.

По правилам, надо заточить зубья одного направления, затем – другого. Работа начинается с лёгких нажатий напильником в направлении от себя, давление постепенно увеличивается. Обратный ход напильника – без нажатия. Круглый инструмент надо непрерывно вращать вдоль своей оси. Заточка цепи производится движениями изнутри зуба наружу. При этом, напильник должен располагаться параллельно специальной метке на цепи, которая наносится изготовителем для указания стандартного угла заточки.

Затачиваемый зуб должен располагаться примерно посредине шины, это необходимо для удобства проведения работ. В процессе обработки нужно продвигать цепь по шине, не забывая каждый раз устанавливать тормоз в рабочее положение.

Угол наклона инструмента должен быть прямым, а угол заточки цепи бензопилы по горизонтали — острым, при этом, допускаются его изменения в диапазоне от 10º до 30º. За основу нужно брать наименьший зуб в ряду. Шину перевернуть и выполнить аналогичную работу для зубцов, которые идут в противоположном направлении. Недостатком этого способ заточки являются большие временные затраты.

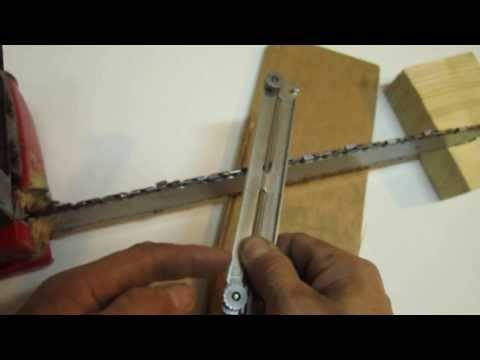

Заточка цепи напильником ФОТО: proinstrumentinfo.ru

Можно в патрон электродрели или шуруповёрта вставить круглый напильник с отломанной ручкой. Получится очень удобное механизированное устройство для заточки.

Заточка цепи дрелью с напильником ФОТО: youtube.com

Основные правила и порядок заточки

Устройство и форма зубьев

Прежде всего следует разобраться в устройстве зуба цепи, который и подлежит заточке. Зуб срезает древесину подобно рубанку. Он имеет сложную конфигурацию и необычную режущую поверхность – две кромки: одна из них боковая, а вторая – верхняя, слегка скошенная. Ограничитель зуба, высота которого меняется, регулирует толщину стружки. Конечно, наточить такие зубья гораздо сложнее, чем, например, кухонный нож.

Зубец бензопилы имеет более сложную форму, чем другие острые предметы, подлежащие заточке

При этом следует установить верный угол заточки цепи бензопилы. Понятно, что действовать одним напильником затруднительно, поэтому существуют разные вспомогательные приспособления, которые помогают придерживаться точных параметров заточки. Такие наборы продаются в комплекте с бензопилами, а также отдельно.

На схеме показаны углы наклона, которые необходимо соблюдать во время заточки

При заточке следует правильно выбрать расположение инструмента. Круглый напильник выбран не зря – из-за округлой формы внутреннего контура зуба. Край напильника должен быть выше режущей поверхности на 20% от его диаметра, а на выбор диаметра влияет длина шага цепи (обычно от 4 мм до 5,5 мм). Следует соблюдать порядок действий: сначала обрабатывают режущие зубья, затем – зуб-ограничитель.

Заточка режущих зубьев

Возникает вопрос: как заточить цепь так, чтобы все зубья были равномерно ровными и острыми? Работу облегчает применение металлического шаблона, который накладывают на цепь. Он устанавливается в строгом положении – по стрелкам, концы которых направлены по движению цепи. Основное давление приходится на передний край, с соблюдением угла наклона, который соотносится с длиной шага цепи.

Нужно стараться, чтобы на каждый зубец приходилось равное число движений. Зубья затачиваются по очереди: один – с левой стороны, следующий – с правой и так далее. Для удобства выполнения действий шину зажимают в тиски, а затем обрабатывают через зубец с одной стороны, затем так же с другой.

Во время заточки приспособление необходимо держать под определенным углом

Стачивание ограничителя

Работу регулирует шаблон, до уровня которого необходимо стачивать зуб-ограничитель уже не круглым, а плоским напильником. Положение шаблона «S» предназначено для мягкой древесины, «H» – для твердой. Если не применять шаблон, можно получить неправильный, низкий спил, от которого эффективность работы пилы резко снизится.

При обработке ограничителя стачивается выступающая часть, указанная на фото

Кое-что полезное для себя можно почерпнуть на этом видео:

Правильный уход за пилой – своевременная заточка зубьев, чистка, смазка – продлевают срок службы инструмента и увеличивает производительность труда.

Конструкция пилы

Для лучшего понимания, что такое цепная бензопила и как она работает желательно знать, как она устроена.

Первые пильные цепи появились на свет в начале ХХ века. Конструкторы на стали ломать голову, просто на цепь смонтировали зубья, которые быстро теряли работоспособность. По виду они напоминали те, которые стоят на ручных ножовках по дереву. Затачивание такой бензопилы вызывало большие сложности. Но, многократные попытки создать совершенную пильную цепь увенчались успехом только в 1947 году.

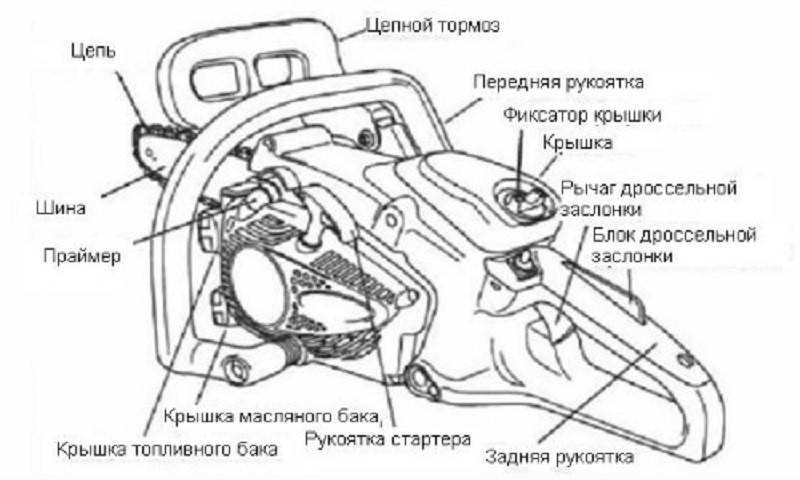

Устройство бензопилы

Эта бензопила обладает звеньями с г-образной формой реза. Современные цепи – это, по сути, прямые предки этой разработки.

Если во время работы стала снижаться скорость реза, бензопила в руках мастера начинает «гулять», то скорее всего, пильная цепь потеряла свои эксплуатационные свойства, то есть затупилась и надо принимать меры по их восстановлению.

Способы заточки цепных полотен бензопил

Различают три вида выполнения заточки цепного полотна бензопилы:

  • Ручная заточка;
  • На станке;
  • С помощью болгарки.

Наиболее популярен ручной способ, так как необходимые инструменты, как правило, есть у всех владельцев бензопил. Однако, не следует часто использовать этот способ, так как точно определить угол наклона сложно, а неправильная заточка приведет к быстрому выходу из строя самого инструмента.

Ручная заточка напильником в домашних условиях

Самым популярным способом заточки пилы является использование напильника или надфиля. Обычно используют 2 вида — круглый и плоский. Чем больше шаг цепи, тем больше диаметр напильника или надфиля. А плоский может быть любого размера, потому как используется для ограничителя. Обязательно используйте державку, которая предназначена для закрепления круглого напильника. С ее помощью подпиливание станет верным, так как будет соблюден угол заточки. Угол заточки колеблется у разных видов пил от 25 до 35 градусов.

Последовательность выполнения работ следующая:

Установить державку с напильником. Расположить стрелки на планке параллельно шине и проверить угол заточки.
Верхнее лезвие затачивается под углом 30°.
Выполняем заточку по направлению вперед. Движения должны быть легкими и не резкими

Важно помнить, что каждый зуб затачивается одинаковое количество раз.

Специалисты рекомендуют точить сначала одну сторону, а потом переходить к другой. Негативной стороной этого способа является то, что в случае неправильного выбора угла заточки, цепь во время работы будет уводить в сторону. А это негативно сказывается на результате работы и функциональность бензопилы в дальнейшем.

Профессиональная заточка на станке

Заточка на профессиональном аппарате является самой желательной, потому что отличается точностью выполнения работы. К тому же, для заточки не надо прилагать никаких усилий, машинка все сделает сама. Для того, чтобы обеспечить точность заточки, необходимо использовать идущие в комплекте линейки и транспортиры. Однако, покупка станка обойдется недешево. Можно сэкономить, обратившись в специализированную мастерскую по работе с деревом.

Заточка с помощью болгарки

Затачивание с помощью болгарки не рекомендуется для применения новичками, так как требует большого опыта и сноровки. Если выбрать неправильный угол, то можно запросто испортить цепь, повредив режущие элементы. Существует два способа заточки с помощью болгарки. Первый подразумевает снятие цепи с бензопилы. Мастер закрепляет болгарку неподвижно и действует только цепью, поднося каждое звено по отдельности.

При втором способе заточка выполняется непосредственно на бензопиле

Очень важно подобрать правильный диск — должны быть закругленные края. Важно, чтобы пила была надежно зафиксирована и не двигалась во время заточки

Технические характеристика зубьев цепи бензопилы

Первое, что бросается в глаза – это сложная геометрическая форма. Если обычный резец напоминает треугольник или сильно вытянутый овал, то зуб бензопилы намного сложнее. Он состоит из двух резцов, расположенных перпендикулярно друг другу. Первый резец похож на обычный зуб. Он необходим для того, чтобы сделать в дереве надрез. Далее в дело вступает второй резец, похожий на букву «Г». Такая форма необходима для того, чтобы равномерно выбирать из дерева стружку и делать широкий пропил, предохраняющий цепь от защемления.

Именно цепь бензопилы, а не зубья, является важнейшим критерием качественной и легкой работы. Поэтому рассмотрим ее устройство более подробно, так как причина падения производительности часто возникает в связи с несоответствием цепи поставленным задачам.

  • интервал шага,
  • количество звеньев,
  • их толщину,
  • планируемый спектр работ.

Интервал шага – это главный и основной критерий при выборе цепи. Выделяют цепи с шагом:

  • 1/4,
  • 0,325,
  • 3/8,
  • 0,404,
  • 3/4.

Шаг 1/4 является минимально допустимым. Цепь с таким шагом предназначена для выполнения простейших бытовых задач, таких как очистка плодовых деревьев, и не может применяться даже для заготовки дров.

Шаги 0,325 и 3/8 стандартны для большинства европейских и китайских производителей. Такой шаг позволяет выполнять достаточно широкий спектр работ, вплоть до спиливания достаточно толстых, более 2 м в диаметре, деревьев.

Шаги 0,404 и 3/4 применяются для производства промышленного оборудования. Если планируется использовать бензопилу для регулярной распиловки леса, заготовки толстых поленьев или работ, связанных со спиливанием деревьев, то выбор одного из этих шагов более, чем оправдан.

Между шагом цепи и производительностью существует прямо пропорциональная зависимость – чем больше шаг, тем крупнее зубья. Следовательно, распиловка выполняется легче и быстрее.

Чем больше звеньев, тем проще пилить. Поэтому их количество также имеет значение. Но еще важнее толщина. Выделяют зубья:

  • 1,1 мм,
  • 1,3 мм,
  • 1,5 мм,
  • 1,6 мм,

Для бытового потребителя оптимально подойдут зубья толщиной 1,3 мм, но если пилу планируется использовать для лесозаготовки, лучше взять 1,5 мм.

Если цепь на бензопилу отвечает заявленным требованиям, но производительность работы снизилась, значит пришло время для заточки. Во всех остальных случаях уместнее приобрести новую цепь.

Технические параметры цепей бензопил

Следует учесть, что шаг цепи непосредственным образом влияет на производительность пильного инструмента. Поэтому для выполнения большого объёма работ рекомендуется выбирать цепь, имеющую максимально большие зубья.

Используя подобный инструмент, работу можно будет выполнить с меньшими силами и быстро.

Технические характеристики, на которые важно обращать внимание при выборе цепей для бензопил:

  • интервал шага;
  • количество звеньев;
  • их толщина;
  • планируемый вид и объём работ.

Самым маленьким считается шаг 1/4. Если бензопила оснащена цепью с таким шагом, то она годится для выполнения простейших бытовых задач. Она прекрасно справится с очисткой плодовых деревьев, но в то же время ей не под силу будет пилить дрова.

Продукция многих европейских и китайских производителей чаще всего имеет цепь с шагом 0,325 и 3/8. Цепь с подобным интервалом способна справиться с широким спектром работ, включая и удаление достаточно толстых деревьев, достигающих в диаметре более двух метров.

Шаги 0,404 и 3/4. Цепями с таким интервалом, как правило, оснащаются инструменты для промышленного применения. Выбирать цепь с шагом в пределах этого диапазона целесообразно в том случае, если пильный инструмент необходим для частой распиловки леса, а также заготовки толстых поленьев или выполнения работ по спиливанию деревьев.

По мере увеличения количества звеньев упрощается процесс пиления древесины. Таким образом, параметр, как число звеньев также нужно учитывать

Однако более важной характеристикой является их толщина, которая может иметь следующие значения: 1,1 мм; 1,3 мм; 1,5 мм; 1,6 мм

Если инструмент предназначен для бытового использования, то рекомендуется выбирать цепь, зубья которой имеют толщину 1,3 мм. Если покупатель ищет инструмент для лесозаготовки, то рекомендуется выбирать цепь с величиной зубьев 1,5 мм.

В тех случаях, когда бензопила по всем параметрам соответствует задачам, которые необходимо решать, однако, при этом наблюдается падение производительности, то можно сделать вывод, что причиной этого является затупление цепи. Если плохая работа связана с другими проблемами, то единственным правильным решением будет купить новую цепь.
