Как устроена печь для дома на дровах с водяным контуром для отопления дома своими руками: Пошаговая инструкция

Как выбрать твердотопливный котел?

Выбор твердотопливного котлоагрегата должен сопровождаться учитыванием следующих моментов

  • Площадь обогрева – основная характеристика при выборе котлоагрегата, обычно приходится из расчета 1 кВт на 1 кв.м., однако лучше учитывать не площадь, а объем помещения.
  • Виды топлива – далеко не все современные модели, как старые добрые печи, всеядны в отношении топлива. Некоторые варианты еще и весьма чувствительны к нему и не дадут не только заданных характеристик, но и создадут проблемы в эксплуатации, а то и вовсе выйдут из строя.
  • Энергонезависимость – разумеется, большая часть котлов на твердом топливе независима от электричества, однако пеллетные варианты оснащены электроникой, требующей бесперебойного питания.

Что такое влажность древесины, на что она влияет?

Влажность древесины – это показатель, который отражает содержание влаги в материале. Если разбирать на конкретном примере, то в 100 кг дров, где влажность составляет 25, содержится 75 кг древесины и 25 л воды. Это показатель напрямую влияет на выделяемое тепло: чем меньше влаги внутри дерева, тем больше тепла оно выделяет при горении. Таким образом, можно выделить несколько категорий древесины по составу:

  • Сплавная древесина, в которой содержится более 80% влаги. Обычно она находится в воде долгое время либо сплавляется – за счет этого и набирает такое количество влаги.
  • Свежеспиленное дерево (содержание влаги от 45% до 80%) – в ней обычно еще есть природная влага, поскольку спил произошел недавно.
  • Воздушно-сухой тип содержит от 20% до 45% — ее предварительно просушивают на открытой площадке.
  • Комнатно-сухой вид древесины ( от 7 до 20%) – этот вид материала долго держат в сухом и проветриваемом месте, поэтому практически вся влага испаряется (иногда для этого могут использовать сушильную камеру).
  • Абсолютно сухая разновидность (0%) – в этом случае материал термально обрабатывают.

Если необходимо просушить древесину дома, то даже при самых идеальных показателях удастся достичь не более 15-20% влаги. Можно, конечно, и улучшить этот показатель, но затраты будут не окупаемы. Именно поэтому не рекомендуется тратить средства на особые условия для хранения древесины.

Печное отопление от дровяной печи

С помощью дровяных печей с древних времен человек обогревал жилое помещение, используя конвекционный механизм, т.е. разогревая окружающий воздух, который распространялся по дому. Такой вариант прост, но малоэффективен. Очень жарко рядом с печкой, но можно замерзнуть в дальнем углу во время холодов, необходим большой запас дров. Обогреть большие дома с помощью одной обычной печиневозможно.

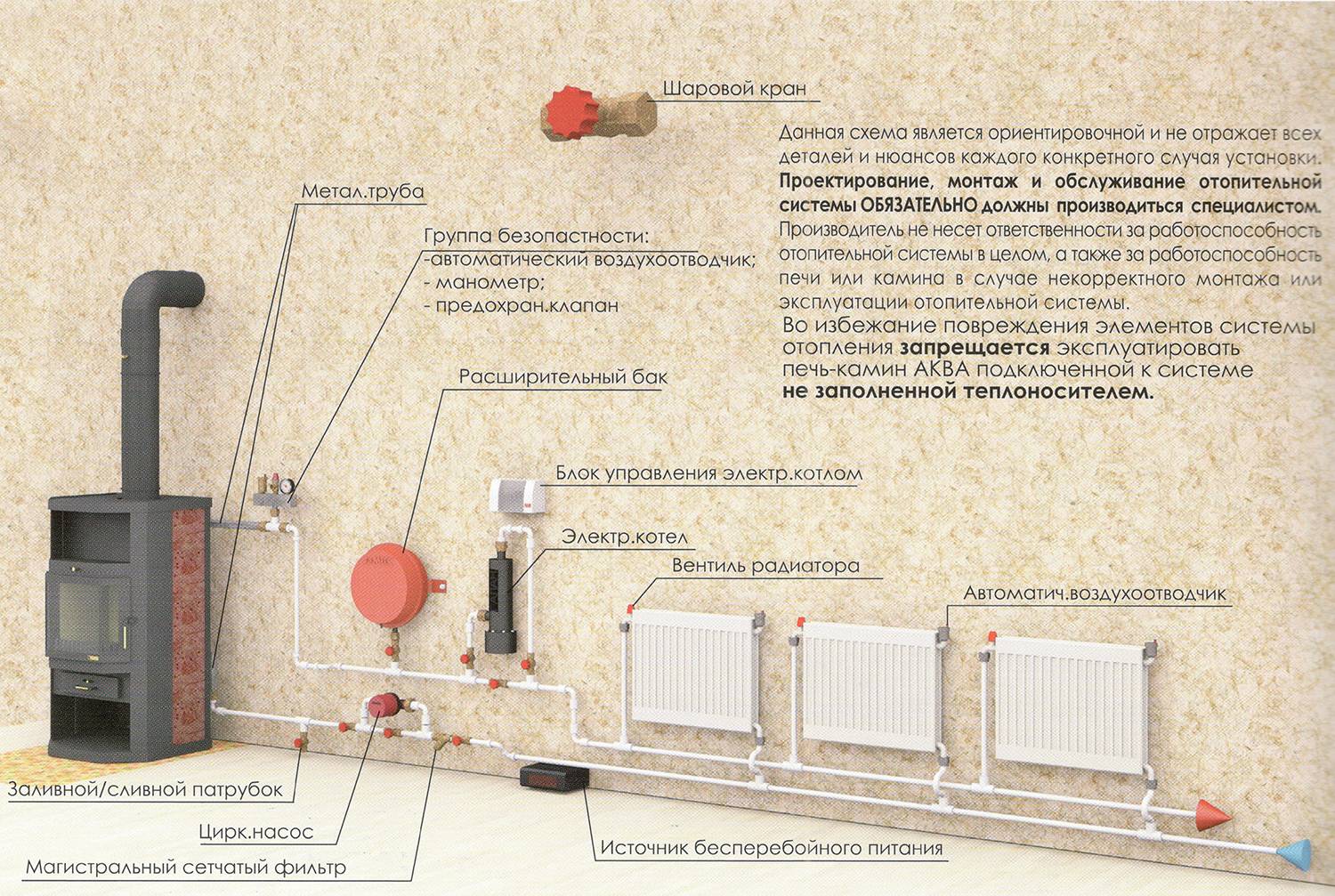

Естественно, что возникает вопрос: как совместить эти два механизма при обустройстве собственной отопительной системы? Решение найдено путем установки водяного контура, который представляет собой трубную разводку внутри печи. Проходя по ним, вода нагревается до высокой температуры и далее распределяется по аналогии с централизованной системой отопления. Вода в трубе не может нагреться мгновенно, требуется определенное время для ее нахождения внутри печи. Увеличение времени прохождения теплоносителя обеспечивается многократным изгибанием трубы или формированием иных сложных трубных конструкций.

Кладка печи с котлом

Если вы решите углубиться в тему, то возможно, решите обустроить колпаковую печь Кузнецова, принцип работы которой заключается в свободном перетекании газов, что не требует дополнительной энергии извне. Чертежи есть в интернете. Здесь же будет рассказано о более простой конструкции. Итак, сначала необходимо залить фундамент, глубина которого составляет 50 – 70 см. На основу следует засыпать песок слоем 10-15 см, сверху укладывается щебень, гравий или строительный мусор, причем следует сохранить пространство 25-30 см для заливки цемента. Лучше всего раствор на фундамент готовить без использования песка, заменив его отсевом, соотношение составит примерно 1:6. Под стяжку и поверх нее следует настелить рубероид для гидроизоляции.

Затем следует сделать раствор глина + песок в соотношении 1:2,5, однако пропорции могут меняться зависимо от уровня жирности материала

Важно не оставить комки, а потому глина должна быть замочена с вечера. Если смесь сползает с мастерка, оставляя на нем небольшие полосы, то концентрация подходящая

До начала кладки необходимо выстелить рубероид по площади залитого фундамента и замазать его раствором

Первый ряд выкладывается поддоном полностью из кирпича, куда потом будет производиться кладка печи. Затем выкладывается первый ряд контура печи, затем следующий и т.д. Во время кладки вам понадобится порядовка

До начала кладки необходимо выстелить рубероид по площади залитого фундамента и замазать его раствором. Первый ряд выкладывается поддоном полностью из кирпича, куда потом будет производиться кладка печи. Затем выкладывается первый ряд контура печи, затем следующий и т.д. Во время кладки вам понадобится порядовка.

Теперь делается топка, зольное отделение и поддувало. Крепление дверок осуществляется с помощью оцинкованной проволоки или полосы оцинкованной жести. Необходимо подрезать кирпич над дверцами с помощью болгарки, однако лучше всего один из них сделать клином, благодаря чему кладка не растрескается. Сделайте заранее на кирпиче выступы для котла, которые также можно вырезать болгаркой. Не стоит забывать, что по инструкции необходима ровная установка, а потому следует пользовать уровнем. Затем производится установка топки и задней части конструкции, где находится дымоход с прочисткой. Труба должна минимум на 50 см выступать над крышей.

https://youtube.com/watch?v=j-NSSzNJ_wU

Печи своими руками для отопления дома вы можете изготовить, не являясь в этом деле профи. Они универсальны и обладают высоким коэффициентом теплоотдачи. Большое преимущество в их автономности, поскольку они не зависят от внешних энергоисточников. Такие котлы могут иметь любые размеры в зависимости от площади отапливаемого помещения.

Как выбрать проект? Порядовка

В первую очередь определитесь с условиями, в которых печь с водяным контуром будет функционировать

Если это интеграция в существующую ОС, важно обеспечить взаимозаменяемость в эксплуатации уже имеющихся коммуникаций. Для самостоятельного варианта важно определить площадь, которую будет обогревать система

Для 100 квадратных метров одноэтажного дома вполне хватит обычной печи.

Другое дело — если площадь, количество комнат и этажей больше

Наконец, важно понять, будет ОС использоваться круглый год или только в холодное время. Если в доме живут летом, а зимой он простаивает, то после холодов и морозов система будет требовать восстановительных работ, что повлечёт дополнительные расходы

Фото 4. Пример порядовки кирпичной печи с водяным контуром: изображены начальные этапы строительства с 1 по 20.

Какие материалы потребуются

Для самой печи: бетон, раствор, огнеупорный и красный глиняный кирпич, задвижки, топочная дверка, колосниковая решётка, зольник.

Для изготовления теплообменника: металлические трубы диаметром до 50 мм или листы стали толщиной 3 мм и прямоугольный профиль 60х40 мм.

Для изготовления отводящих и подводящих коммуникаций печи: металлические трубы. Для распределения горячей воды по дому: трубы из полипропилена и радиаторы.

Необходимые инструменты

Для кладки печи, изготовления теплообменника, монтажа коммуникаций и обогревательных приборов понадобятся:

  • строительный уровень;
  • рулетка;
  • мастерок;
  • ведро;
  • пассатижи;
  • электродрель;
  • сварочный инвертор;
  • гаечный ключ;
  • отвёртка.

Возможно, потребуются и другие инструменты, поскольку кладка печи с водяным контуром и разводка в каждом случае производятся с учётом индивидуальных условий.

Подготовка места

Печь с водяным контуром располагают в пожаробезопасной зоне, обладающей гидроизоляцией.

Эта область помещения должна хорошо проветриваться, а доступ к печи всегда оставаться открытым. Затем убедитесь, что место для печи ровное, а её стенки поднимутся вверх под прямым углом.

Важно, чтобы крыша позволила без препятствий вывести наружу трубу. Затем проверьте, насколько прочно основание под будущей конструкцией

Ведь печь — тяжёлое сооружение, которое требует подготовленной базы. Примерный вес печки считают, приравняв 1 кубометр к 1350 кг. Если подходящее место определено, его расчищают и подготавливают к строительному процессу.

Внимание! Для достижения максимального эффекта, печь с водяным контуром располагают так, чтобы она обогревала как можно больше пространства. Это позволит уменьшить потерю тепла и снизить затраты на его производство

Постройка печи с котлом водяного отопления своими руками

Постройку начинают с фундамента. Его нижнюю часть заливают бетоном, а верхнюю — выкладывают кирпичами. Затем начинается кладка. Первый ряд выкладывают насухо, а далее — на раствор. При этом кладка производится от стенок к середине.

В процессе кладки в топку устанавливается теплообменник, а идущие от него трубы распределяются по корпусу вплоть до места входа/выхода коммуникаций. Когда наружные коммуникации смонтированы, в контур запускают воду и проводят тестирование системы на герметичность. Если проверка прошла успешно, печь с водяным контуром признаётся готовой к эксплуатации.

Сложности при строительстве и наладке

Главная сложность при строительстве печей с водяным контуром — их интеграция в существующую планировку здания. Приходится искать в нём удобное место, а потом адаптировать к условиям работы печи.

Если заложить конструкцию системы в перспективу ещё на этапе проектирования здания, то удастся просчитать все нюансы и сделать КПД отопительной системы максимально высоким.

Элементы водного контура (теплообменник, трубы для выхода горячей воды и входа обратки) лучше протестировать сразу после изготовления и до установки.

Если все уже построено и смонтировано, а теплообменник вдруг потечёт, придётся разбирать кладку и отсоединять коммуникации, чтобы устранить обнаруженный дефект.

Другая проблема при строительстве системы может возникнуть из-за давления. Жидкость по водяному контуру движется под действием собственного давления. Но его не всегда достаточно, чтобы теплоноситель попал в отдалённые участки помещения. Тогда на помощь приходит электронасос для равномерного распределения тепла по всем участкам здания.

Самодельный водяной котел из чугунных радиаторов

Превосходный по своим качествам и эффективности котел может получиться из обычных чугунных радиаторов отопления. В качестве основы можно взять радиатор М-140. Его легко найти, ведь в больших количествах их вывозят в утиль при демонтаже и сносе большинства старых пятиэтажных зданий. Емкость каждой секции из таких радиаторов составляет 1,5 л воды, при этом площадь поверхности достигает 0,254 метра квадратных. В сборе, когда объединены 12 таких секций, получается уже объем жидкости в 18 литров и общая площадь поверхности – 3 кв. м. Далеко не каждый готовый котел, собранный из листового металла, может похвастаться такими параметрами при аналогичных габаритах. Производительности такого котла из радиатора может вполне хватить для отопления помещения площадью до 100 кв. м. Так что для обычной бани подойдет, еще и запас будет достаточно большой.

Перед использованием радиатора требуется некоторая его переделка. Сперва следует избавиться от картонных прокладок между секциями. Их лучше всего заменить на асбестовый шнур, пропитанный натуральной олифой с примесью графита. Так можно уберечь прокладки от прогорания при больших температурах.

Пока секции разобраны, их стоит промыть изнутри раствором соляной кислоты 6% концентрации, а после большим количеством воды. Так их можно очистить от большого слоя ржавчины и грязи скопившейся за долгие годы эксплуатации.

Порядок сборки радиатора повторяет процесс разборки, только уже в обратном направлении. Для соединения секций используются ниппели, снабженные правой и левой резьбой каждой из сторон. Таким образом, секции как снизу, так и сверху, одновременно притягиваются прокручиванием ниппеля. Как только остается зазор в 2 см между секциями, наматывается асбестовый шнур с пропиткой и окончательно затягиваются ниппели.

Закончив сборку всего радиатора и дождавшись высыхания олифы, следует проверить герметичность стыков, подав в радиатор жидкость под давлением. Только так можно обезопасить себя от возможных протечек в процессе эксплуатации при немалых температурах печи.

Присоединение труб для подачи и обратки лучше всего выполнить по диагонали радиатора. Таким образом, вода будет равномерно проходить по всему новому котлу. Два оставшихся отверстия следует закрыть заглушками. Трубы лучше взять дюймовые. С одной стороны радиатора будет правая резьба и проблем с подключением не возникнет. С другой, где резьба левая лучше использовать ниппель и муфту со сгоном.

Располагать такой самодельный котел следует не в топку, где горят дрова, а в камеры дымохода, которые находятся непосредственно за камерой топки. Так как радиаторы используются чугунные, следует их нагревать не пламенем, а горячими газами, которые отводятся от топки.

Радиатор лучше расположить так, чтобы трубы выходили из него перпендикулярно полу, также подвод обратки опускается ниже пола в подпольное пространство. Так можно достигнуть лучшей естественной циркуляции воды при нагреве.

При сборке секций можно поэкспериментировать, чтобы улучшить конструкцию полученного котла. В результате должно получиться нечто похожее на изображение показанное ниже. Так там показаны примеры расположения котла и способы его подключения. Опять-таки не стоит забывать, что в случае с чугуном располагать котел следует в дымоходе.

Установка котла для кирпичной печи

Технология кладки

Прежде чем приступать к кладке печи своими руками, необходимо выбрать схему и нарисовать своими руками план-порядовку, лучше при этом воспользоваться готовыми проверенными схемами. Примером такой печи можно назвать печь Кузнецова с отопительным регистром, вмонтированным в дымовой канал с одной из сторон печи.

Для кладки своими руками подобной печи в частном доме понадобятся материалы:

  • бетон для фундамента;
  • кирпич красный полнотелый;
  • кирпич шамотный огнеупорный;
  • кладочный раствор или его компоненты: глина, чистый сухой песок, чистая вода;
  • металлические трубы для выполнения теплообменника.

Также нужно купить готовые элементы: колосниковые решетка, дверцы, заслонки, шиберы, кровельные проходки. Цена на эти элементы обычно довольно высокая, поэтому нужно заранее просчитать, что именно необходимо.

Необходимый инструмент:

  • мастерки и кельма;
  • резиновый молоток;
  • болгарка с кругом для кирпича;
  • уровни, отвесы, бечевка;
  • рулетка.
  1. Размечают положение будущей печи и заливают армированный прутком фундамент на 5 см ниже уровня чистового пола. Он не должен соприкасаться с фундаментом частного дома.
  2. После полного высыхания фундамента выкладывают по схеме-порядовке и чертежу два ряда кладки из красного полнотелого кирпича на обычный цементный кладочный раствор, их назначение — выровнять возможные неровности фундамента и заложить основание печи.
  3. Следующие ряды кладут на глиняный кладочный раствор по выбранной схеме, соблюдая перевязку, указанную на ней. Раствор делают из заранее вымоченной красной глины, карьерного песка и чистой холодной воды. Оптимальное соотношение глины и песка определяется опытным путем.
  1. Толщина швов между рядами кирпича — не более 5 мм. Чем меньше швы, тем однороднее структура печи и лучше теплоотдача. Расшивку проводят сразу по мере кладки.
  2. Дверцы устанавливают так: на предыдущий ряд кирпича кладут в месте установки дверки асбестовое полотно в виде полоски, на него ставят дверку. В отверстия в углах рамы заранее вставляют отожженную проволоку длиной не менее 40 см каждая. Эту проволоку закрепляют между рядами кладки. Если этого не сделать, рано или поздно раствор выкрошится, и дверка выпадет. Кладут несколько рядов, все время проверяя положение дверки по уровню. Поверх дверки также укладывают асбестовую полосу и сверху выкладывают кирпич.
  3. Топку футеруют шамотным кирпичом. Красный керамический для этих целей не годится — он со временем растрескается, и может произойти обрушение свода. На схемах шамотный кирпич обычно обозначен желтым цветом.
  4. Под варочную панель в кирпиче делают пазы на толщину плиты. Это делается для уменьшения теплопотерь и предотвращения задымления. Плиту кладут на раствор.
  5. Самодельный теплообменник в дымовой канал устанавливают в процессе кладки на этапе укладки ряда, через который выходит нижний штуцер. В топочную камеру его монтируют при укладке нижнего ряда топки. Между теплообменником и кирпичом должен быть зазор не менее 5-7 мм.
  6. В дымовом канале с теплообменником обязательно нужно предусмотреть прочистные дверки, так как на регистре будет оседать сажа, что ухудшит его нагрев. Количество дверок должно обеспечивать доступ для чистки к любой части теплообменника.
  7. Верхнюю часть дымового канала оснащают заслонкой или шибером. Сам дымоход может быть либо кирпичным, либо можно купить и поставить сендвич-дымоход. При этом нужно соблюдать правила прохода трубы через кровлю, а на кирпичных трубах делать распушку.
  1. После высыхания печи ее аккуратно протапливают, не перегревая, несколько раз. Проверяют тягу, устойчивость горения дров, отсутствие утечек дыма. После этого можно монтировать внешний отопительный контур и заливать воду в систему. Печь готова к эксплуатации.

Предлагаем ознакомиться Котел baxi не греет горячую воду

Особенности эксплуатации

Применение буржуйки имеет ряд особенностей:

  1. Дымоотводный канал должен быть выведен на улицу через стену или потолок. Подключение трубы к системе вентиляции недопустимо. Места пересечения нужно изолировать негорючими материалами.
  2. Современные металлические печи способны качественно обогреть одно помещение до 30 м2. При этом оно должно быть качественно утеплено.
  3. При более обширной отапливаемой площади нужно использовать систему водяного отопления от той же печи.
  4. В помещении с такой печью нужно иметь ящик с песком и держать наготове ёмкость с водой.
  5. В доме желательно обустроить отдельное помещение с запасом дров для буржуйки, поскольку расход топлива велик.

Предлагаем ознакомиться: Надо регистрировать баню на садовом участке

Соблюдение правил эксплуатации и пожарной безопасности сохранят ваше имущество и здоровье.

Преимущества и недостатки

Конструкции со встроенным теплообменником имеют массу преимуществ:

  • Система энергоэффективна и экономична. Кирпичная кладка не потребует серьезных финансовых вложений, затраты на трубы и радиаторы будут в любом случае, а теплообменник на порядок дешевле готовых котлов. При эксплуатации печи, затраты на обогрев дома составят несколько тысяч рублей на закупку дров за зимний период.
  • Дизайн кирпичной печи скрывает неказистые элементы, при желании в систему можно добавит камин или декор.
  • Обогрев помещения не зависит от местонахождения конструкции, радиаторы устанавливаются в любом месте
  • Кирпичная печь остывает долго, водный контур будет горячим еще несколько часов после прогорания дров.

Некоторые издания к плюсам системы водяного контура относят возможность его установки в уже готовую печь, что в принципе возможно, но на практике такой вариант связан с большим количеством проблем, которые предстоит решить.

Разборка и последующая сборка печи самое необходимое, что придется сделать. Цена исправления неправильно установленного регистра сопоставима со стоимостью новой печки, поэтому за такими работами обращайтесь к профессионалам.

Недостаток такой конструкции является продолжением её достоинств, чтобы самому сделать печь с теплообменников необходим опыт, как в кладке кирпичей, так и в монтаже систем отопления. Если опыт приходит с годами и количеством изученного материала, то при строительстве печи с водяным контуром следует учитывать её недостатки:

Очаг является пожароопасным элементом, необходимо позаботиться о мерах препятствующих попаданию огня на легковоспламеняемые предметы;
Печь занимает значительную площадь дома, проектируйте комнаты заранее, включите большой обогревательный в дизайн помещения;
Около печки температура будет всегда выше, чем в остальном помещении;
Процесс нагрева печи нельзя мгновенно остановить. Если используете систему с закрытым контуром и циркулярным насосом, отключение электричества (даже кратковременное на несколько минут) и остановка насоса приведут к закипанию воды в теплообменнике. Чтобы этого избежать предусмотрите комбинированную систему движения воды в контуре.
При нерегулярном использовании системы отопления воду из неё необходимо сливать, что ведет к преждевременному износу всей конструкции. В противном случае вода замерзнет, что приведет к разрушению всего комплекса устройств.
Нельзя разжигать печь без воды в контуре

Это приведет к разрушению регистра и реконструкции печи, чтобы использовать печь в летнее время, не «включая» батарее применяют оригинальные конструкции установки теплообменников.
Существует риск отравления угарным газом, как и при использовании всех твердотопливных средств отопления, особое внимание необходимо уделить правильному изготовлению дымохода.

Сделать в доме отопительную систему на основе печи с теплообменником и батареями – экономически выгодное решение, но к проектировке и строительству необходимо подходить грамотно, учитывая все нюансы работ.

Способы решения задачи

Очевидно, что для подогрева теплоносителя и подачи его в радиаторную систему дровяную печку нужно снабдить дополнительным теплообменником. Есть два пути: приобрести для дома готовую металлическую либо чугунную печь длительного горения со встроенным водяным контуром, либо изготовить ее своими руками. Мы изначально идем по второму пути — прикладываем труд, но экономим средства.

Существует несколько разновидностей самодельных теплообменников и вариантов их монтажа:

  1. Бак – котел, встраиваемый прямо в топливник или в один из дымоходных каналов.
  2. Регистр, сваренный из труб, иногда – в виде змеевика. Тоже ставится внутрь камеры сгорания либо в газоход.
  3. Теплообменник самоварного типа (техническое название – экономайзер). Устанавливается сугубо на дымоход для отбора теплоты у отходящих газов.
  4. Полноценная водяная рубашка. В упрощенном исполнении подобная печь-камин с водяным контуром показана выше на схеме.

Бак-котел для нагрева теплоносителя

Водяной контур можно изготовить из таких материалов:

  • черная или нержавеющая сталь;
  • чугун;
  • медь.

Стальные теплообменники практичны и недороги, а потому наиболее популярны. Цена меди слишком велика, а вот температура плавления – низкая, отчего при горении угля подобная конструкция может «поплыть». Что же касается чугуна, то самостоятельно отлить из него регистр не получится, разве что вмонтировать в газоход старую отопительную «гармошку» МС-140, как показано на фото. Но помните: батарея моментально лопнет при подаче холодного теплоносителя в раскаленную печку либо в результате замерзания воды во время длительного простоя.

Представление о теплообменнике (регистре) и его установке

Существуют различная печная модификация и в их топку пытались установить емкость, служащую теплообменником, под таким названием может быть змеевик, радиатор, котел, все эти изделия меняются своим теплом с помещениями, в которых их установили.

Такой подход опасен, вода может протекать, резервуар перегреться, в нем скопится критическая масса пара и взорвется. Этот способ не выгоден еще и со стороны топочной камеры, так как она значительно уменьшается.

Наиболее удачный вариант в присоединении резервуара к дымоходному колпаку. Поднимающийся горячий воздух полезно используется для нагревания теплоносителя, а не выходить в трубу.

Приобретая теплообменник, заранее знают, какой мощности он понадобится  и для каких размеров домовладения. У специалистов есть специальные таблицы, которые помогают им выбрать нужное изделие, зная параметры строения.

Самостоятельное изготовление

Сконструировать своими руками котел отопления достаточно сложно. Малейшая неточность, и он будет работать неправильно, что может привести к трагедии. Поэтому необходимо тщательно изучить технологию их изготовления и очень качественно выполнять все мероприятия.

Отопительные приборы шахтного вида

Самостоятельно создать можно шахтный или пиролизный котел. Первый функционирует не только на дровах, но и на угле, торфе или опилках. В его камеру сразу можно загрузить до 50 кг дров.

При полной загрузке камеры топливом и высокой мощности такой прибор непрерывно проработает до 5 часов, при самой малой мощности (15-20 кВт) – до суток. Его КПД – 75%. Мощность таких моделей можно регулировать с помощью автоматики.

Пиролизная модель

Желтый или бесцветный дровяной газ, выделяющийся под воздействием высокой температуры, является источником тепла в пиролизном котле. Для такого отопительного прибора можно использовать только полностью высушенные дрова, иначе он не запустится. Работать пиролизная конструкция может и на пеллетах. Автоматическая подача их в топку (с помощью специальных шнеков) станет дополнительным достоинством котла. Продолжительность работы модели подобного типа при полной загрузке – 12 часов.

Минусы – высокая стоимость (снизить ее можно, если изготовить его самостоятельно), энергозависимость (вентилятор работает с помощью электричества), большие размеры.
Для изготовления такого прибора нужны:

  • труба и лист из стали толщиной 4 мм;
  • профтрубы, прутья металлические сечением 2 см;
  • электродоты;
  • вентилятор;
  • кирпичи огнеупорные;
  • автоматический регулятор температур;
  • крепежи.

Предварительно составляют схему будущего котла со всеми расчетами. За основу берут наиболее удачную в этом плане конструкцию самодельного котла, разработанную инженером Беляевым. В нее вносят корректировки соответственно пожеланием владельца дома. Например, сделать отопление более эффективным можно за счет увеличения объема рубашки теплообменника.

Самодельные пиролизные приборы нужно устанавливать на специально оборудованные для них площадки из шамотного кирпича. После этого их подсоединяют к водяному контуру.

При первом, тестовом включении выясняют, не было ли допущено ошибок в конструкции котла. Если все было сделано правильно, то прибор сможет быстро переключиться в режим газогенератора. В помещении уже в течение получаса станет гораздо теплее.

Инструменты и материалы

Дровяной отопительный прибор – наиболее безопасная конструкция. Автономность его работы, простота эксплуатации, минимальная вероятность взрыва, возможность самостоятельного изготовления – вот основные его достоинства. Его минус – регулярность внесения топлива.

Самодельные дровяные модели котлов можно изготовить из следующих материалов и деталей:

  • бочка из металла (объем – 200 л);
  • стальной лист толщиной 3-5 мм (для создания топки);
  • металлическая труба диаметром 20 мм и толщиной стенки от 3 мм;
  • труба Г-образной формы (диаметр – 20 мм);
  • колосник;
  • дверцы для поддувала и топки.

Самодельные модели дровяных котлов изготавливаются при помощи газосварочного оборудования и болгарки.

Последовательность работ

Перед началом работ необходимо тщательно продумать схему прибора, приобрести все необходимые материалы и инструменты.

Вырезать 3 круга (диаметр каждого 57 см): это дно, верхняя крышка и перегородка между поддувалом и топкой. В двух из них сделать отверстие диаметром 20 мм.

Из листа стали вырезать полосу шириной 400 мм, длиной 3600 мм, вырезать в нем отверстия для дверцы топки, ниже него – для поддувала. Соединить лист сваркой в круг.

Приварить сверху круг с отверстием, снизу – без него. Между ними установить перегородку с колосником.

Сварить трубу и бочку между собой по принципу «один внутри другого». Снизу установить топку с поддувалом. Соединить все элементы с помощью сварки.

В верхней части бочки закрепить Г-образный отрезок трубы: он соединит емкость для нагрева и дымоход. Вода, нагреваясь в бочке, образует пар, который будет свободно выходить в дымоход, тем самым не давая расти давлению в котле.

Вверху и внизу установить патрубки для входа холодной воды и выхода горячей.

Навесить дверцы на топку и поддувало.

Установить конструкцию на фундамент из огнеупорного кирпича.

Такой прибор обогревает с помощью дров, пеллет или торфа, плотно уложенных внутри топки.

Даже простейшая модель дровяного котла требует осторожности и внимания при самостоятельном изготовлении

Выводы

Рассматривая вопрос, как сделать от печки водяное отопление, зашел разговор о применение различных отопительных систем. При этом, как показывает практика, печной обогрев – наиболее популярен у нас. Распространенность объясняется использованием доступных видов топлива.

Предлагаемые современные газовые или электрические агрегаты функционируют на довольно дорогих источниках. Печки с водяным отоплением – более экономичные системы, которые несложно оборудуются собственными руками, чем также гарантируется снижение затрат.

Данное отопление основано на совмещении традиционных печей, известных у нас на протяжении веков, и современных технологий. Итогом является желаемое тепло в жилых домах, к которому всегда стремился и стремится человек.

Обогреватель этого типа – это долговечность эксплуатации без зависимости от централизованных источников. При надлежащем уходе за отопительными блоками и печами можно не беспокоиться о температурном микроклимате на протяжении многих десятилетий.

https://youtube.com/watch?v=aB1duN9-N4c
