Как установить в гараже роллеты на окна и двери своими руками: Инструкция

Эксплуатация роллетов

Конструкцию необходимо периодически очищать от загрязнений, промывать мыльной водой и осматривать хотя бы раз в год с участием специалиста.

Важно! Не допускайте запуска на открытие конструкции при обледенении полотна. Перед этим необходимо удалить весь лед с ламелей

Роллеты прочно вошли в нашу жизнь в связи с их простотой, эстетичностью и многофункциональностью. Хорошо известна компания по производству защитных роллетов «Алютекс». Выполнив все работы по монтажу конструкции можно неплохо сэкономить и получить дополнительный навык.

Кто знает, возможно, после приобретенного опыта установки роллетов это станет вашим прибыльным занятием и в сети появятся дельные советы на видео с вашим участием.

Какой материал выбрать для гаража?

При выборе рольставней, наиболее подходящих в гараж, опытные мастера советуют руководствоваться не только внешним видом и простотой монтажа, но и обратить внимание на степень защиты от воров и неблагоприятных погодных условий. самого устойчивого вида

самого устойчивого вида

Это может быть сплав, изготовленный из стали или цветного металла, но параметры проема для монтажа конструкции не всегда позволяют поставить такое тяжелое ограждение.

Поэтому в подобных конструкциях иногда применяют изделия из композитного, пластикового или алюминиевого материала.

Если нужны легкие рольставни, отличающиеся долговечностью, можно использовать изделия, произведенные из алюминия.

Такие материалы заполняют полиуретаном. Если хозяин гаража не обладает большими финансовыми возможностями, он может позволить себе рольставни, выполненные из пластикового полотна.

К тому же такой материал отличается износостойкостью и поддается влажной уборке.

Рольставни, выполненные из поликарбонатного материала, оптимизируют нужную для помещения освещенность. Такая конструкция включает в себя роллетную основу из ламелей, цилиндр, направляющие и короб.

Конструкция подобного типа позволяет устанавливать систему с закрытием и открытием полотна во всех направлениях и под разными уклонами. Такие рольставни идеально подходят для гаража и для перегородки между двумя секциями в помещении.

Такие системы не отделяют гараж от двора плотным покрытием, а лишь немного приглушают попадание солнечного света в помещение.

Рольставни, выполненные из деревянных элементов применяются редко, и чаще всего служат лишь декоративной составляющей. Такой вид пользуется популярностью только для применения внутри помещения или оконных проемов.

Применять такие рольставни для защиты гаража нецелесообразно, так как материал, из которого они изготовлены, не отличается прочностью, и при попытке провести проникновение в гараж, будет нарушен с помощью механических повреждений, нанесенных злоумышленниками.

Рольставни ярких цветов отличаются по стоимости от однотонных изделий в большую сторону. Однако, не обязательно ориентироваться на приобретение дорогостоящих моделей, достаточно того, чтобы ворота защищали гараж и имущество в нем.

Как изготовить рольставни самостоятельно?

Рольставни можно приобрести в магазине или на строительном рынке, но многие мастера желают изготовить такие изделия самостоятельно

Перед самостоятельным изготовлением конструкции важно определиться с технологией монтажа будущего ограждения

Он может быть внутренним, внешним или встроенным.

Чаще всего мастера-самоучки используют внешний способ установки. предполагающий закрепление коробки над проемом.

Этот способ хорош тем, что не нуждается в дополнительных подготовительных работах.

Вся работа по производству рольставней будет подразделена на три этапа :

• подготовительный – проведение необходимых замеров, проверка качества откосов и уровня;
• выбор нужного материала с учетом качества стен гаража и глубины крепежа;
• монтаж и установка конструкции.

Возможно вас заинтересует статья о том, как изготовить недорогие ворота для гаража из профлиста своими руками.

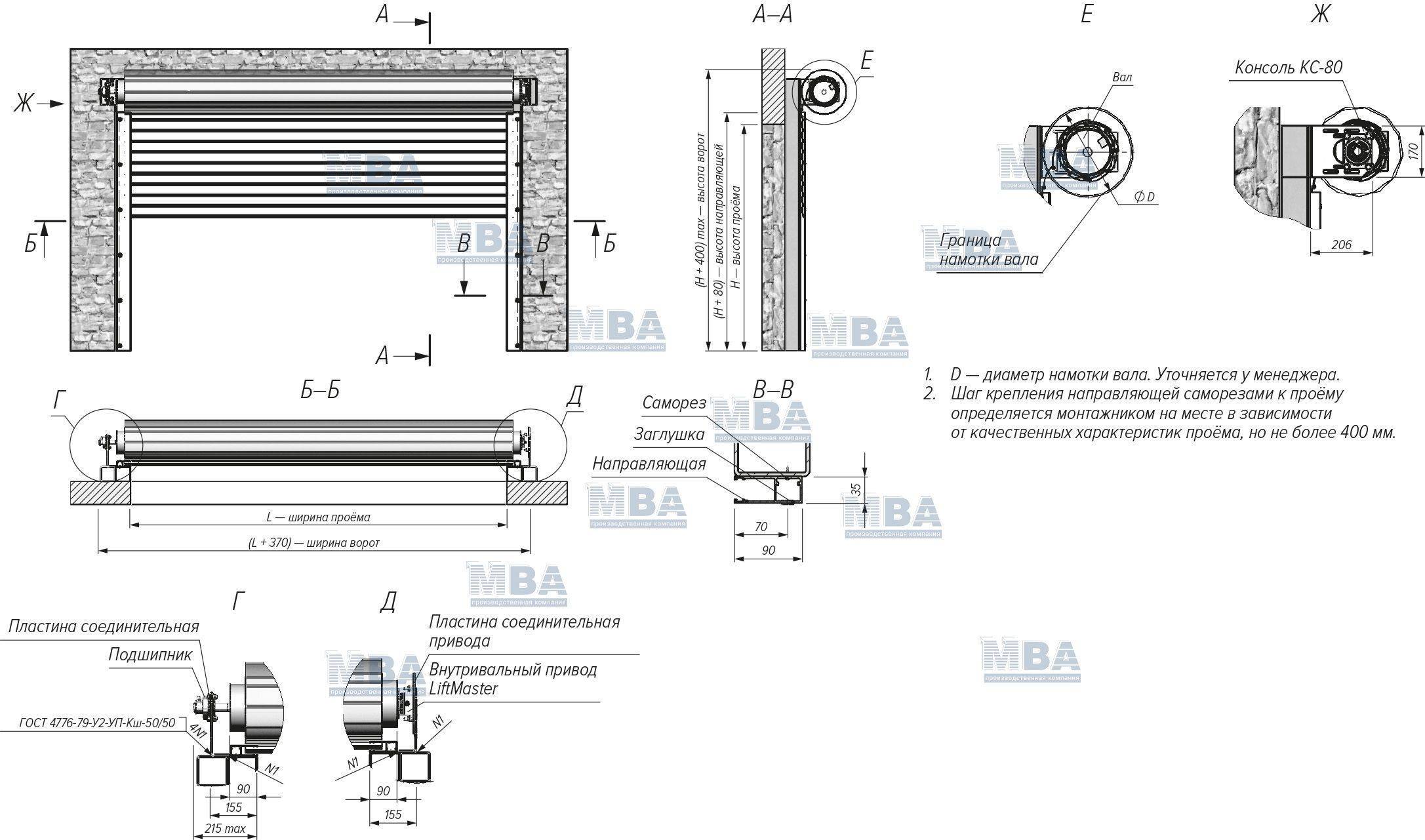

Конструкция и чертеж

В подготовительном этапе рассчитываются геометрические параметры всей роллеты, а также ее составляющих, которые получаются путем нарезки заготовок-длинномеров.

Затем необходимо составить подробный чертеж. где будут наглядно указаны габаритные размеры самодельной роллеты (ширина и высота), величины которых зависит от размеров закрываемого роллетой проема и монтажного вида (внутренний, внешний или встроенный).

Также в чертеже необходимые параметры – это длина роллетного полотна, длина направляющей шины, длины защитного короба и октогонального вала.

Процесс изготовления

Процедуру изготовления можно разделить на определенные пункты:

• нарезание ламелей роллетного полотна со шлифовкой участков нарезания для удаления заусенцев;
• монтаж вставки-уплотнителя в концевой профиль, установка замка и запорных полос;
• нарезание направляющих шин с последующей шлифовкой, и установка уплотнителей в шины;
• отбортовка в шинах при необходимости;
• нарезание короба для защиты, изготовление окна для управительных элементов;
• нарезание октогонального вала со шлифовкой мест нарезки;
• сборка полотна роллеты;
• сборка короба для защиты с дополнительными приводами.

Для изготовления роллетных ставней, даже своими руками, необходимо наличие определенного оборудования. в числе которого:

• столы для заготовок;
• станки для отрезания составляющих рольставни;
• пила торцовая;
• верстак для слесарей;
• компрессор.

Как правильно собрать и установить?

Для успешного монтажа роллет понадобятся некоторые строительные инструменты: рулетка, уровень, шуруповерт, пассатижи, молоток, дрель с функцией перфорирования, ключи для гаек и ножницы.

Перед установкой важно качественно подготовить проем. Это включает удаление дефектов и неровностей стен для создания хорошей герметичности прилегания направляющих шин, без признаков зазора. Самая трудоемкая работа – это подготовка и использование отверстий и крепежа

Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены

Самая трудоемкая работа – это подготовка и использование отверстий и крепежа. Отверстия делаются при помощи перфоратора с дистанцией в полметра. Крепежные аксессуары выбирают под материал стены.

Для бетона нужно крепить стальные анкеры с пластмассовыми дюбелями, металл потребует винтов-саморезов, для проема из кирпича созданы стальные анкеры с распоркой. Для деревянных конструкций потребуются шурупы или шпильки.

После выполненной работы по сверлению, нужно закрепить каркас. шины-направители и приводной механизм. Короб и шины мастер должен проверить уровнем для исключения перекоса. К приводному механизму подсоединяются элементы электрики.

На одном из последних этапов собирается роллетное полотно с ригельными замками и пружинами для тяги. В конце нужно удалить все лишние швы и отверстия, монтировать заглушки и различные аксессуары.

Как установить рольставни самому? Смотрите процесс сборки и монтажа в видео ниже:

Рулонная штора

Тканевые ролеты своими руками можно выполнить и другим способом, без покупного механизма. Этот вариант предполагает наличие наматывающего вала внизу изделия, а управление будет происходить при помощи толстой нити, веревки или шнура. Что нужно подготовить:

• деревянную или алюминиевую планку;
• строительный степлер или двухсторонний скотч;
• трубу диаметром 2-5 см;
• тканевое полотно;
• шнур;
• канцелярские прищепки (можно заменить кольцами).

Верхнюю часть материала нужно прикрепить при помощи скотча или степлера к планке (карниз), то же самое произвести с валом. Можно использовать специальный качественный клей. Но только переусердствовать с ним не стоит: он засохнет и будет виден через ткань. Чтобы изделие выглядело опрятно, вал нужно полностью обмотать тканью. Поэтому в длину изделие лучше сделать с небольшим нахлестом. На карнизе по обоим краям необходимо отступить по 10-15 см и зафиксировать ткань прищепками, ушки опустить вниз. Шнур завязать узлом на заднем ушке прищепки. Потом протянуть его через нижнюю часть шторы и продеть в переднее кольцо. Точно так же поступить и со вторым кольцом.

Если ролеты достаточно широкие, то не лишним будет и третий шнур посередине. Теперь все шнурки нужно протянуть через переднее ушко крайней прищепки. Длина шнуров не должна быть меньше 70 см. Затем требуется завязать на узел, обрезать. Карниз можно оформить тканью или другими материалами.

Ролета готова. Закрепить ее можно при помощи скотча, липкой ленты или маленьких саморезов на раму окна. Чтобы поднять жалюзи, нужно потянуть за узел связанных вместе шнурков. А чтобы зафиксировать штору в таком состоянии, пригодятся прищепки. Штору поднимают на требуемую высоту и прищепкой закрепляют положение, при этом захватив шнуры и верхнюю часть шторы. Еще можно закреплять шнуры при помощи крючка, установленного рядом с окном.

Также будет интересно: Как выбрать пластиковые жалюзи на пластиковые окна?

Комплектация

Каждый стандартный набор содержит следующие детали:

• Направляющие рельсы;
• Комплект ламелей;
• Крепления, заглушки, метизы;
• Защитный короб для хранения скрученного полотна.

Все элементы участвуют в сборке конструкции. Короб защищает привод и сложенное полотно. Рельсы задают направление движения конструкции в процессе ее перемещения. Вспомогательные детали нужны для сборки комплекта в единое целое.

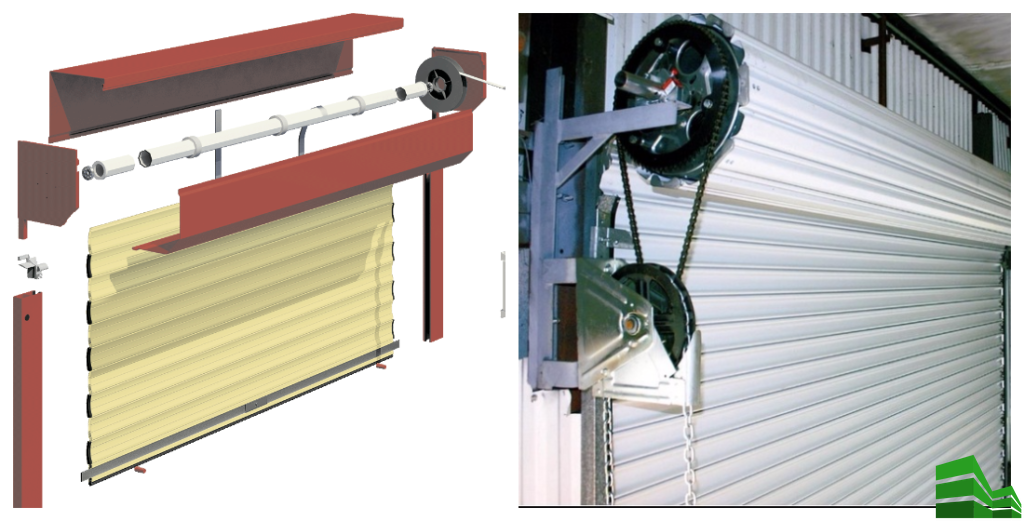

Рассмотрим схему устройства рулонных ворот.

1. Вал с коробом.
2. Направляющие.
3. Уплотнители тепло- и шумоизолирующие.
4. Замыкающее устройство.
5. Стальной вал – намотчик роллет.
6. Верхний замок – блокиратор закрывающихся ворот.
7. Защитный рельс под полотно, предупреждающий заклинивание и ранний износ конструкции.
8. Электродвигатель.
9. Блок дистанционного управления полотном.
10. Переключатель электрического замыкающего устройства.
11. Полотно роллетных ворот.

Работа механизма понятна. При открытии ворот роллетное полотно наматывается валом. При закрытии оно постепенно опускается с вала и скрывает проём.

Применение штор в мебели

Как правило, мебельные рулонные двери для шкафа используются в конструкциях, которые расположены в разных комнатах дома или квартиры. Их можно найти на мебели, в кухне как дверцу кухонного шкафчика, в прихожей, на балконе, в ванной комнате, спальном шкафу в качестве шторы. В коридоре обычно хранится одежда и обувь. Проёмы могут быть оснащены роликовыми жалюзи, которые не только экономят пространство, но и делают интерьер комнаты более интересным. В коридорах часто применяются всевозможные ниши. Чтобы дать им полный обзор, поможет система ламелей.

На кухне обычно предусмотрено множество небольших шкафов, верхних и нижних модулей. Роллеты могут быть установлены на любом месте, но есть ли смысл украшать весь фасад ими? Целесообразно устанавливать жалюзи только на те части, которые труднодоступны, или другая система открытия и закрытия не оправдывает себя. Чаще всего роллеты используются в шкафах около духовки, на подвесных шкафах, консолях. В последнем случае, холст должен открываться в сторону.

Типичные просчёты

Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:

• Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
• Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
• При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.

Настройка электропривода

Как настроить автоматические цепи рольставен, концевые выключатели и блок управления, инструкция по монтажу описывает недостаточно подробно.

Если у установщика отсутствуют навыки работы по наладке электрооборудования, лучше обратиться к специалистам.

Электропривод рольставней можно заменить и настроить. Для этого нужно придерживаться следующей последовательности:

• с защитного короба снять крышку;
• крепящий полотно к валу механизм отключить;
• вал снять;
• заменить поврежденные детали.

Двигатель внутрь вала можно поставить другого типа. Но в этом случае придется адаптировать посадочное место.

Как провести регулировку концевых выключателей

Нижние и верхние концевые выключатели нуждаются в регулировке их положения после подключения к электрической сети электропривода.

Для этого необходимо:

1. С клавиш концевых выключателей снять колпачок (для электромоторов SОMFY).
2. Нажать и зафиксировать обе клавиши — завести в паз.
3. Для первого направления вращения выставить полотно в конечное положение. Клавишу «концевика» повторным нажатием отжать.
4. Выставить полотно во второе положение и повторить манипуляции с другим концевым выключателем.
5. Правильность установки нужно проверить. Для этого приводу дают повращаться свободно в обе стороны до момента срабатывания «концевиков». Автоматическое отключение привода происходит вследствие срабатывания тепловой защиты при непрерывном вращении более 4 минут. Чтобы запустить электромотор повторно, нужно подождать около 20-30 минут. Пауза нужна для полного охлаждения элементов привода.
6. Конечное положение рольставней можно изменить. Для этого нужно нажать установочные клавиши в нужном направлении вращения и поменять положение полотна на требуемое. По окончании регулировки следует повторным нажатием отжать клавиши.
7. Произвести повторную проверку электропривода и концевых выключателей ставен.

После того, как оба положения зафиксированы, нужно надеть защитные колпачки.

Размеры и цены

В зависимости для какого вида транспорта построен гараж, (мопед, мотоцикл, легковое авто, джип) существуют минимально допустимые размеры ворот рольставней на гараж. Например, минимальная ширина гаражного проема для джипа – 2,8 м. Роллетные изделия имеют максимально возможную ширину для стальных профилей – 7 м. Рассмотрим стандартные параметры и ориентировочную стоимость гаражных подъемных ворот.

Ширина, м	Высота, м	Способ управления	Цена, руб.
1,5	1,5	Ручной	7000 – 9000
2,2	2,5	19000 – 19400
2,5	2,5	20300 – 20700
3	2,5	28200 – 28600
1,5	1,5	Электропривод	7200 – 7500
2,2	2,5	22000 – 23000
2,5	2,5	24300 – 24700
3	2,5	37800 – 38200
4	2,7	59000 – 61000
4,3	2,7	67000 – 69000

Что собой представляют ворота-рольставни

В качестве основы для рольставней используют алюминиевый или стальной профиль различной толщины. Алюминиевые изделия достаточно прочны, служат очень долго, не подвержены коррозии. Ламели конструкции плотно соединены, что повышает противовандальный эффект, а для увеличения прочности на них предусмотрены дополнительные рёбра жёсткости.

Конструкции из стального профиля самые прочные и лучше всего противостоят несанкционированному проникновению. Чтобы стальные рольставни не страдали от воздействия влаги, для них используют оцинкованный металл.

Дополнительное утепление конструкции предохраняет от потери тепла через ворота, с этой целью по периметру ворот закрепляют специальный теплоизолирующий материал. Он поможет сохранить в гараже благоприятную температуру даже при сильных морозах на улице.

Гаражные рольставни, производят 2 видов: с горизонтальным и вертикальным перемещением ворот. Возможно открытие конструкции вручную или с помощью автоматики. Роллетные ворота несложно установить, они просты в эксплуатации, и их можно размещать как снаружи, так и внутри гаражного проёма.

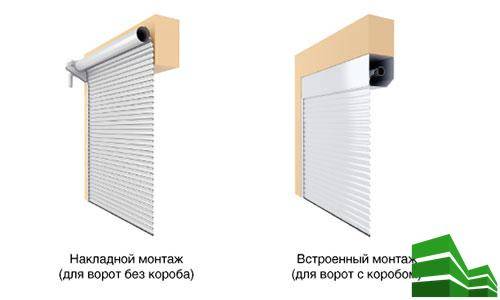

Виды монтажа роллетных ворот

Установка секционной группы снаружи производится с обязательным монтажом защитного корпуса, куда полотно уходит во время открывания устройства. При внутренних работах по монтажу, используют консольную методику. Ворота не оснащаются коробом, что обеспечивает плотность и тишину движения конструкции. Сниженная нагрузка подвесов позволяет увеличивать эксплуатационные сроки элементов системы.

Защитный короб может крепиться сверху или в проеме. Первый вариант именуют накладным, он не загромождает проем, оставляя его свободным.

Вторая разновидность именуется встроенной, она не имеет выступов. Полотно составляет единое пространство с боковыми стенами, потому абсолютно незаметно издалека. Несмотря на то, что подобное размещение закрывает часть прохода, оно очень надежно.

Комбинированный тип монтажных работ предполагает оборудование прямо над проемом ниши, куда будет установлен защитный короб. Этот метод оставляет открытость прохода, без необходимости навешивания снаружи выступающих элементов. Правильно подобранный цвет ворот, позволяет добиться полного слияния с цветом фасада, когда остаются закрытыми.

Типичные просчёты

Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:

• Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
• Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
• При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.

Типовая схема подключения электропровода к электрической сети.

Управление в данной схеме осуществляется при помощи клавишного выключателя с блокировкой фазы.

Выключатель должен обладать условием,механической или электрической блокировкой фазы от одновременного включения противоположных направлений вращения вала привода.

Если посмотреть на схему другими словами клеммы 2 и 3 не должны пересекаться, так как при использовании выключателя без механической или электрической блокировки приведет к короткому замыканию. Ток короткого замыкания достаточно велик, что обуславливает выход из строя привода рольставни.

Вы установили двигатель в октогональный вал, закрепили полотно и осталась последнее действие настроить двигатель.

Необходимо выставить крайние регулировочные положения ( положения остановки полотна роллеты в нижней и верхних точках) ,

Регулировка крайних конечных положений производится за счет регулировки системы концевых выключателей. Обязательно проверьте правильность регулировки концевых положений роллеты,

Иногда данные регулировки могут сбиваться при бросках напряжения.

Чтобы не производить ремонт роллеты, смотрите за регулировкой концевых положений .

Рулонная штора

Тканевые ролеты своими руками можно выполнить и другим способом, без покупного механизма. Этот вариант предполагает наличие наматывающего вала внизу изделия, а управление будет происходить при помощи толстой нити, веревки или шнура. Что нужно подготовить:

• деревянную или алюминиевую планку;
• строительный степлер или двухсторонний скотч;
• трубу диаметром 2-5 см;
• тканевое полотно;
• шнур;
• канцелярские прищепки (можно заменить кольцами).

Верхнюю часть материала нужно прикрепить при помощи скотча или степлера к планке (карниз), то же самое произвести с валом. Можно использовать специальный качественный клей. Но только переусердствовать с ним не стоит: он засохнет и будет виден через ткань. Чтобы изделие выглядело опрятно, вал нужно полностью обмотать тканью. Поэтому в длину изделие лучше сделать с небольшим нахлестом. На карнизе по обоим краям необходимо отступить по 10-15 см и зафиксировать ткань прищепками, ушки опустить вниз. Шнур завязать узлом на заднем ушке прищепки. Потом протянуть его через нижнюю часть шторы и продеть в переднее кольцо. Точно так же поступить и со вторым кольцом.

Если ролеты достаточно широкие, то не лишним будет и третий шнур посередине. Теперь все шнурки нужно протянуть через переднее ушко крайней прищепки. Длина шнуров не должна быть меньше 70 см. Затем требуется завязать на узел, обрезать. Карниз можно оформить тканью или другими материалами.

Ролета готова. Закрепить ее можно при помощи скотча, липкой ленты или маленьких саморезов на раму окна. Чтобы поднять жалюзи, нужно потянуть за узел связанных вместе шнурков. А чтобы зафиксировать штору в таком состоянии, пригодятся прищепки. Штору поднимают на требуемую высоту и прищепкой закрепляют положение, при этом захватив шнуры и верхнюю часть шторы. Еще можно закреплять шнуры при помощи крючка, установленного рядом с окном.

Также будет интересно: Неисправности и ремонт разных типов жалюзи

Сборка каркаса

Устанавливая рольставни своими руками вы должны знать, что следующей операцией после замера является сборка каркаса. Он устанавливается в соответствии с тем, какая система управления будет применяться. От этого будет зависеть величина штробы (борозда), через которую вводятся элементы управления.

Например, если механизм подъема работает с помощью шнура и электромотора, то диаметр этой самой бороздки должен быть 12 мм, а при карданной системе управления ее нужно увеличить до 22 мм. После того как вы зашторбили канал нужного диаметра, устанавливается короб и направляющие.

Отверстия для фиксации каркаса изготавливаются на расстоянии 50 см друг от друга. По краям отступ должен составлять 10 см. Но такие отступы характерны для уличных роллет, а если вы собрались монтировать мебельные рольставни, то отступы можно сделать меньше. После сверления отверстий, нужно уложить на проем накладки, которые служат основанием для монтажа короба.

На фото рольставни своими руками

Пошаговая инструкция

Установку и сборку готовой конструкции следует проводить последовательно. Прежде чем приступить к монтажу, нужно вооружиться инструментом, а также выполнить подготовительные работы.

Сначала необходимо удостовериться в ровности проема. При помощи измерительной ленты нужно тщательно обмерить диагонали, а затем сравнить их между собой. Разница в значениях не должна превышать 5 мм. Пренебрежение этими показателями чревато снижением герметичности конструкции и ее устойчивости к взломам.

Строительным уровнем осуществляется проверка горизонтальности верхней и нижней части откоса. Вертикальность боковых частей контролируется с помощью отвесов. Максимальное отклонение — не более 1,5 мм на погонный метр.

Следует избавиться от трещин, неровностей и сколов на откосах. Отделочные работы проводятся с помощью шпаклевки или методом установки специальных накладок. Чтобы осуществить монтаж роллетных системы своими руками, потребуются такие приспособления:

• перфоратор;
• кусачки, ножницы для работы с металлом;
• набор отверток;
• молоток;
• лестница — если нужно работать на высоте;
• монтажный пистолет;
• дрель, сверла по бетону и металлу;
• шуруповерт;
• набор гаечных ключей;
• уровень и измерительная рулетка;
• маркер;
• индикатор;
• мультиметр;
• средство для герметизации стыков.

Не забываем про инструмент, перед началом работ

Сборка короба

Перед началом установки следует проверить приобретенную систему на отсутствие заводского брака и присутствие всех частей. Первым делом необходимо подготовить направляющие. Для этого потребуется провести ряд манипуляций:

1. Разложить приспособления на ровной поверхности, затем с помощью маркера разметить места будущих отверстий (расстояние между ними делать 40-50 см). Первую точку расположить через 10 см от края.
2. Высверлить размеченные места сверлом с диаметром 8 мм, сверху деталей сделать 12 см, чтобы по окончании работ установить декоративную заглушку.
3. Когда направляющие готовы, можно приступить к подготовке короба. Процесс состоит из следующих действий:
4. Сначала крышка прикладывается к основной конструкции, затем делается по 2 отверстия (диаметром 4 мм) с каждой стороны, они нужны для вставки заклепок по окончании работ.
5. Сделать разметку мест фиксации короба к стене (при наружном способе установки — на боковой стороне, при встроенном — вверху), а затем высверлить отверстия диаметром 8 мм. Собрать конструкцию, соединив короб с направляющими.
6. Следующим этапом является разметка проема для будущей фиксации системы. Приложить каркас к стене, проверить диагонали и вертикальные направляющие. Маркером перенести метки из отверстий в каркасе на стену, а затем просверлить их. Закрепить дюбеля, по мере надобности снизу конструкции сделать углубления для фиксации запорных элементов.

После осуществления всех манипуляций можно приступать к монтажу и креплению каркаса: удалить защитную пленку с задней стенки конструкции, поднести последнюю к месту монтажа, сопоставить все отверстия, а затем закрепить основу с помощью саморезов и шуруповерта.

Монтаж полотна и подключение электропривода

Следующим шагом нужно закрепить на верхнем валу дистанционные кольца (дистанция 40−50 см). Затем необходима установка ригелей на двух сторонах полотна. Последнее оборачивается вокруг вала и заводится в направляющие. Тяговые пружины располагаются сверху и фиксируются в отверстиях вала.

По завершении работ по монтажу полотнища закрыть короб, с лицевой стороны снять защитную пленку, установить заглушки, которые затем обработать силиконом.

Завершающим этапом установки является подключение электропривода (в комплекте с устройством идет подробная схема сборки). После выполнения всех перечисленных манипуляций монтаж роллетных систем можно считать оконченным.

Это интересно: жалюзийный забор.

https://youtube.com/watch?v=IkYcPnBjc9I

Рольставни для гаража: какие бывают и как установить своими руками

Рубрики :Статьи

Что такое рольставни, даже если они выполняют функцию гаражных ворот, современному человеку объяснять долго не придется – с изделиями этого типа знакомы практически все люди и хотя бы раз в жизни сталкивались с ними непосредственно. Другое дело – их использование в качестве гаражных ворот – этот момент у многих людей вызывает сомнения. Это просто недопонимание, с чем имеешь дело. Прояснить эту ситуацию можно только одним способом – подробно изучить ворота-рольставни для гаража, чем мы и займемся в данной статье. Вместе мы изучим их разновидности, ознакомимся с конструкцией и рассмотрим возможность их самостоятельной установки.

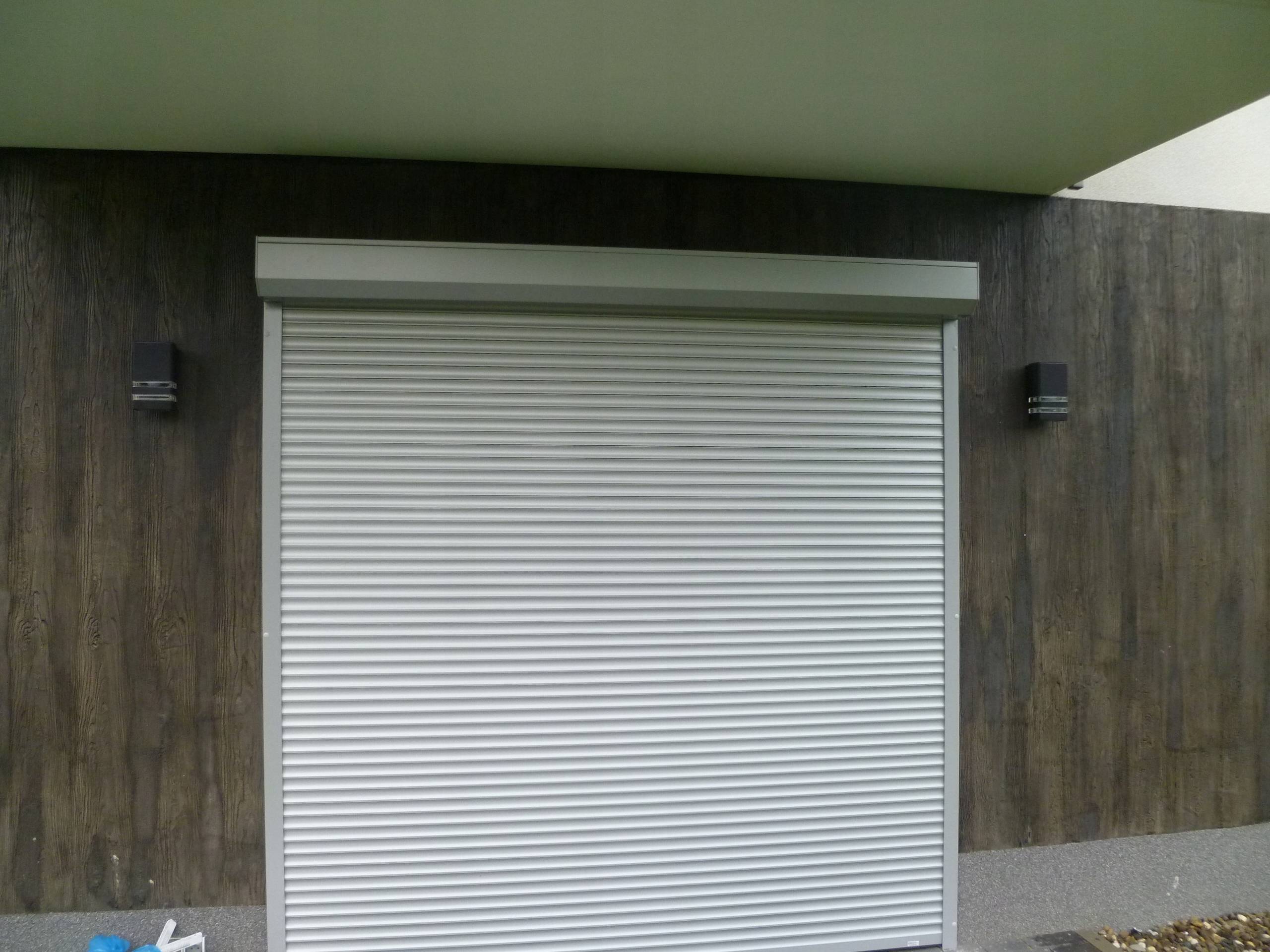

Как установить ворота в гараж рольставни фото

Что собой представляют ворота-рольставни

Ворота-рольставни по своей конструкции очень тяжелы для взлома

В качестве основы для рольставней используют алюминиевый или стальной профиль различной толщины. Алюминиевые изделия достаточно прочны, служат очень долго, не подвержены коррозии. Ламели конструкции плотно соединены, что повышает противовандальный эффект, а для увеличения прочности на них предусмотрены дополнительные рёбра жёсткости.

Конструкции из стального профиля самые прочные и лучше всего противостоят несанкционированному проникновению. Чтобы стальные рольставни не страдали от воздействия влаги, для них используют оцинкованный металл.

Дополнительное утепление конструкции предохраняет от потери тепла через ворота, с этой целью по периметру ворот закрепляют специальный теплоизолирующий материал. Он поможет сохранить в гараже благоприятную температуру даже при сильных морозах на улице.

Гаражные рольставни, производят 2 видов: с горизонтальным и вертикальным перемещением ворот. Возможно открытие конструкции вручную или с помощью автоматики. Роллетные ворота несложно установить, они просты в эксплуатации, и их можно размещать как снаружи, так и внутри гаражного проёма.

Тканевые жалюзи

Шторы-жалюзи или рулонные шторы набирают популярность. Они красивые и практичные. Единственный их недостаток, как и многих других ролетов, — это высокая стоимость. Далеко не каждый может себе позволить купить или сделать на заказ такие рольшторы, тем более на окна во всех комнатах. Но есть возможность изготовить тканевые ролеты на окна своими руками. Это не слишком сложное дело, а по стоимости выходит намного дешевле. Конструкция такой шторы проста и понятна.

Ткань для изготовления жалюзи должна быть плотной и предназначенной именно для таких изделий. Обычный тюль и другие шторные ткани не подходят для использования в рольшторах — они усложняют нормальное функционирование механизма.

Подготовка к монтажу

До начала работ необходимо подготовить проем и все места для будущей установки элементов конструкции. Они должны быть освобождены от лишних коммуникаций, вычищены, разровнены, оштукатурены и т.п.

Допустимый перепад высот на поверхности – не более 5 мм. Если добиться такой точности сложно, необходимо предусмотреть и подготовить прокладки, которые скорректируют огрехи во время сборки. Как только все подсохнет, достается инструкция и все детали ворот, кроме автоматики.

Сначала отмечают места будущих отверстий в стене или вертикальной части проема и пробивают их перфоратором, в деревянных конструкциях просверливают. Затем отверстия по меткам плюс по одному для заглушек делают в направляющих.

Типичные просчёты

Чтобы конструкция функционировало долго и надёжно, при работе нужно учитывать несколько нюансов. Существуют типичные ошибки, часто допускаемые начинающими монтажниками:

• Направляющие во время монтажа не выставлены по уровню. Отклонение от вертикальной или диагональной линии может стать причиной заклинивания полотна. Часто такая неприятность происходит летом, в это время металл нагревается и из-за этого увеличивается в объёме;
• Короб негерметичен, в результате в него попадает влага, что приводит к коррозии металлических элементов и уменьшению эксплуатационного срока механизма. Если у вас часто идут дожди, то между основанием короба и его крышкой желательно уложить уплотнитель;
• При закрывании полотна ворот им должны быть закрыты крепёжные болты. Иначе их будет несложно вывернуть, и защита конструкции станет минимальной. Если при монтаже у вас случился такой недостаток, то необходимо рассверлить головки винтов, чтобы сильно усложнить работу злоумышленникам. Конечно, при необходимости снять ворота-рольставни вам тоже придётся немного помучится, чтобы их выкрутить.

Инструменты и материалы

Для самостоятельно монтажа роллетных ворот Вам понадобится определенное оборудование:

• торцевая пила;
• слесарный верстак;
• столы для заготовок;
• компрессор;
• станки для нарезки ламелей.

Также нужно подготовить инструменты:

• рулетка;
• шуруповерт;
• перфоратор;
• уровень;
• плоскогубцы;
• ключи;
• молоток;
• заклепочник;
• дрель со сверлами по камню и металлу;
• клеевой пистолет;
• ножницы по металлу;
• пассатижи;
• кусачки;
• электрический паяльник;
• индикаторная отвертка;
• мультиметр;
• лестница.

Для закрепления направляющих в бетоне нужны дюбеля, анкера; в металле – самонарезающие винты. Акрилом или силиконом герметически уплотняются зазоры. Монтажная пена потребуется для заделки швов.

Как устроены электрические рольставни

Рольставни с электроприводом устроены следующим образом:

1. В защитном коробе ставней, закрывающемся боковыми крышками, размещены роллеты октогонального вала, в котором, в свою очередь, расположен привод.
2. Выключатели, редуктор и электромагнитный тормоз вместе с остальными элементами электродвигателя представляют собой электропривод.
3. Полотно роллеты разматывается или наматывается в ту или другую сторону — по направлению движения вала. Оно задается с помощью устройств управления (локального или дистанционного).
4. На случай выключения электроэнергии предусмотрен ручной механизм открывания.

Кроме этого, изделие содержит:

• направляющие, по которым двигается полотно;
• подшипник и его суппорт;
• заглушку;
• ригель в сборе;
• боковой замок;
• концевой профиль;
• выключатель;
• универсальную капсулу;
• крепления.

Гибкими соединениями между собой скреплены ламели, набор которых собран в защитное полотно. Рулон получается компактным за счет специальных соединений.

Какими бывают системы управления

Особенности монтажа роллетных ворот своими руками предполагают выбор одного из видов управления системой. Она может быть ручной, либо автоматизированной. Последний вариант вращается собственными силами, а первый – с помощью электрического тока. Здесь существует возможность оснащения устройства функцией «автоматического отпирания». Она понадобится при отключении электрической энергии.

Конструкцией можно управлять такими способами:

1. Настенный выключатель.
2. Пульт дистанционного управления.
3. Подключение устройств интеллектуальной системы (датчиков света, температуры, времени).

Монтаж конструкции

По схеме на поверхности стены или верхней части проема (для встроенного варианта) необходимо поставить метки будущих креплений, а в самом коробе просверлить отверстия:

• накладная установка — с обратной стороны короба;
• встроенная — вверху короба.

Еще одно отверстие необходимо сделать для кабеля привода. На следующем этапе происходит соединение с направляющими. Далее надо примерить короб, проверить отметки и пробить отверстия. Вставить в них дюбеля, а в выемку для привода защитную пружину.

Строго по инструкции, соблюдая все меры предосторожности, устанавливается управление и автоматика, если она предусмотрена. Для этих работ необходима консультация с профессионалом

В последний момент собирается полотно, которое наматывается на вал, а края пропускают сквозь шины.

Монтаж завершается проверкой работы всей конструкции. Если все в порядке, вставляются и герметизируют заглушки, зазоры, все технические швы покрывают монтажной пеной.

Устройство конструкции

Изделия по внешнему виду напоминают обычные жалюзи, только немного усовершенствованные. В составе присутствуют элементы, которые при осуществлении процедуры открытия/закрытия собираются в рулон. Основные части ролета:

1. Стальные или алюминиевые ламели, из которых состоит полотно.
2. Направляющие шины, при установке их располагают вертикально, по ним осуществляет движение основа.
3. Вал. На него производится намотка ламелей при поднятии или опускании ворот.
4. В коробе располагается вал, а также полотно после скручивания.
5. Привод бывает механический или электрический. В первом случае он состоит из редуктора и рукояти, в последнем — присутствует двигатель.
6. Если в воротах из рольставней используется электропривод, то обязательной составляющей является рычаг разблокировки. С его помощью при отсутствии электричества осуществляется открытие/закрытие ворот.
7. Замки.

В этом видео вы узнаете о рулонных воротах:
