Особенности конструкции с выносным топливным каналом
Печи с выносной топкой
Печи с выносной топкой изготавливаются из металла – стали или чугуна. Ее конструктивное отличие от стандартной печки – наличие выносного канала, который выполняется приваренным в легких конструкциях из нержавейки и может быть съемным в тяжелой печи. Он позволяет расположить дверцу топки в соседнем помещении или на улице. Это в свою очередь дает возможность одновременно прогревать два помещения, не искать места для хранения дров в парной, не впускать дым в комнату, где расположились люди.
Устройство
Выносной канал изготавливается прямоугольной и пирамидальной формы, в месте крепления дверцы он шире, чем у топки. Модели с панорамным стеклом на дверце имеют не только привлекательный вид, но и позволяют контролировать количество топлива без открывания. Топочные каналы и обдув стекла исключают оседание копоти внутри печи.
Основная конструкция устанавливается на специальный фундамент около перегородки, отделяясь от нее слоем термоизоляции. Она располагается в любой стороне от двери, это зависит от конфигурации помещения. Отсутствие топочной дверцы позволяет сэкономить пространство парилки и установить отопительный агрегат в удобном месте.
Выносная топка установлена снаружи бани
В некоторых случаях выносная топка устанавливается снаружи бани. Этот способ вызывает неудобство из-за необходимости выходить на улицу и подбрасывать топливо. Оправданным этот вариант является для коммерческих саун, когда есть человек, следящий за топкой. В собственных банях такая конструкция используется в южных регионах, где летом высокая температура, а выносная топка ее дополнительно поднимает, или для печей на угле. От этого топлива много жара, но и грязи не меньше. Чтобы не мусорить в помещении, проще подкинуть в топку с улицы, тем более процесс горения угля гораздо дольше, чем дров.
Конструктивные особенности дымоотвода для парной
- Дымоход представляет собой вертикальную конструкцию, смонтированную внутри бани или на фасаде здания. Ее основная задача состоит в отведении продуктов сгорания топлива со скоростью, достаточной для поддержания естественной тяги в печи.
- Грамотно спроектированная конструкция обеспечивает быстрый нагрев бани, поддержание необходимого микроклимата в парной и экономного расходования топлива.
- Наиболее частые проблемы дымоотводных каналов: Чрезвычайно сильная тяга, что приведет к быстрому прогоранию топлива без соответствующего нагрева парной. Слишком слабая тяга. В топку попадает неполноценное количество кислорода, вследствие чего прерывается процесс горения и падает теплопроводность печи.
- Грамотный монтаж дымоотвода является гарантом вашей собственной безопасности и максимально долговременным сроком эксплуатации.
Безопасное размещение и подключение электрической печи
Удобное решение ‒ электрокаменка. Это отличная альтернатива дровяной печи. Не занимает много места. Дымоходная труба отсутствует. Не нужно чистить, загружать топливо. Достаточно правильно выставить температурный режим.
Важно при подключении соблюдать правила подсоединения к сети, пожарную безопасность. Обязателен монтаж УЗО
Это отличная защита от короткого замыкания при перепадах напряжения в сети
Обязателен монтаж УЗО. Это отличная защита от короткого замыкания при перепадах напряжения в сети.
Покрытие проводки должно быть жаропрочным. Сечение выбирается согласно мощности, сетевому напряжению. Подробнее в статье: «Электромонтаж бани».
Размеры топливного канала и врезка в стену
Врезка в стену
Для размещения выносного канала топки в стене вырезается отверстие. При расчете величины проема в деревянной перегородке учитывается ширина и высота канала. Эти размеры берутся с учетом длины ножек печки. Определяющим фактором для вычисления расстояния от выносной топки до поверхности горючей базы является мощность печи.
- Рекомендуемую величину указывает производитель в паспорте изделия, если конструкция создана своими руками, то берутся нормы пожарной безопасности, которые рассчитаны на максимальную мощность печи – 40 см без защиты и 25 см с теплоизоляцией металла. Длина топливного канала не влияет на параметры проема, она важна в связи с толщиной стен. После монтажа между основной конструкцией и перегородкой должно остаться не меньше 5 см. Поверхность стен необходимо обшить огнестойким материалом.
- Вокруг топливного канала, идущего через бревна или брусья, укладывается кирпич. Кладка не доходит до топливника на 20–25 мм. Это расстояние необходимо для теплового расширения металла. Зазор заполняется термостойким материалом – базальтовой ватой или асбестовым шнуром. Теплоизоляторы должны быть устойчивы к температуре до 1000ºC, поэтому стекловата не подойдет, она плавится при температуре выше 400ºC.
- Если кирпичную стену, через которую выводится топка, планируется обшить деревянной вагонкой, от проема отступают по 10 см во все стороны. Получившуюся поверхность закрывают листом нержавеющей стали. Он прибивается с двух сторон стены, предварительно в металле вырезается отверстие под выносную топку. Проем в перегородке из бетона или кирпича выполняется размером 40–60 на 25–50 см.
Если следовать совету профессионалов, то в первую очередь устанавливается печь, после она обкладывается кирпичом, и только около готовой конструкции возводится деревянная перегородка.
Характеристики печи для бани
Для того чтобы баня выполняла свою основную функцию, ей нужна печь. А какими характеристиками должна обладать наиболее подходящая печь?
В первую очередь она должна быть компактной
Затем стоит обратить внимание на скорость ее нагревания, соотнести количество требуемого для разогрева топлива с количеством вырабатываемого тепла. И не стоит забывать о стоимости
Во время планировки вы должны также учитывать, что в зависимости от типа печки и от настенного покрытия вам нужно установить ее приблизительное расположение. Все конструкции будет необходимо подвергнуть тщательной тепло- и пароизоляции.
Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.
Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать. Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.
Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.
Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.
Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.
Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.
| Иллюстрация | Краткое описание выполняемых операций |
|---|---|
| Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал. Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции. Далее, по линиям разметки в стене вырезается необходимый проем. После этого демонтируется часть деревянного пола. Затем в грунте подполья выкапывается котлован под фундамент. | |
| Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора. Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм. После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать – его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм. Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид. | |
| Сверху гидроизоляционного материала или щебня монтируется арматурный каркас. Для этой конструкции подойдет арматурный прут сечением в 7÷8 мм, который связывается между собой решёткой с помощью вязальной стальной проволоки. Вполне подойдут и сварные арматурные сетки, которые можно приобрести в магазине в готовом виде. | |
| Бетонная стяжка заливается заподлицо с поверхностью грунта подполья или же поднимается до уровня пола бани. Если выбирается последний вариант, то от грунта, на всю высоту бетонной плиты, монтируется временная деревянная опалубка. В подготовленный армированный котлован заливается бетонный раствор марки не менее М200. После заливки и выравнивания поверхности фундамента, его оставляют до полного просыхания и набора прочности — этот период составляет не менее 28÷30 дней. | |
| Следующим шагом, на бетонную поверхность настилается два слоя гидроизоляционного материала — в этом случае применяется только рубероид. Сверху рубероида выкладывается кирпичный подиум, состоящий из одного или двух рядов кирпича. | |
| В результате должна получиться примерно такая конструкция, как представлена на иллюстрации. Далее можно переходить к изоляции торцов деревянных стен, то есть к защите их от воздействия высоких температур, до которых может нагреваться корпус печи вовремя эксплуатации. |
Особенности установки печи
Установка печи может быть произведена по-разному, в зависимости от того, когда производится ее монтаж. Если фундамент обустраивается в готовом строении бани, то в стене вырезается проем согласно названным выше параметрам.
Требования к проводке для электропечи в бане
Учитываете следующие моменты:
- Для однофазной сети используйте трехжильный кабель, для трехфазной — пятижильный.
- Обязательное условие для проводов — наличие заземляющего провода.
- К стене провода крепите с использованием обычных кабель-каналов.
- Кабель между пультом управления и печью должен быть в специальной резиновой изоляции. Иногда такой кабель поставляется с печью.
- Провода с усиленной изоляцией стоят дорого, поэтому рекомендуется уменьшить их длину. Для этого возле печи (не ближе 1 м), на стене, установите металлическую монтажную коробку. Между коробкой и пультом скрытно проложите обычные провода в виниловой изоляции, а от коробки к печи — провода с усиленной изоляцией. Термостойкие провода протяните через металлорукав или трубу, которую заземлите.
- В условиях высокой температуры скрутки медных и алюминиевых проводов окисляются, поэтому все провода в строении должны быть медными.
Осуществление первой протопки
Прежде чем окончательно установить печь, вам требуется ее протопить. Однако, здесь существуют свои нюансы. Например, печи из металла всегда покрывают специальными составами, которые препятствуют процессам коррозии.
- Таким образом, при первом нагревании печи она начинает источать едкий дым.
- Следовательно, делать это нужно на открытом пространстве. То есть, на улице.
- Во время этого процесса ни в коем случае не подпускайте к ней животных. Обезопасьте себя, надев защитную одежду и респиратор.
- Прежде чем приступать к протопке, проведите полноценный осмотр агрегата. Проверьте на наличие дефектов и открываемость дверей.
Это объясняется тем, что слой защитных материалов в это время окончательно отвердевает, поэтому не нужно прикладывать никаких механических усилий.
Дымоход для банной печи
Для отвода продуктов горения из металлических банных печей дымоход может быть выполнен из кирпича, металла или керамики, и бывает трех типов по месту расположения:
Насадные дымоходы возводятся сверху отопительного прибора и являются его продолжением. Именно этот тип конструкции чаще всего выбирается для установки над металлической печью, и для него в последнее время чаще всего используются сэндвич-трубы.
Коренной дымоход – никаких ограничений нет, но все же в банях он встречается нечасто.
Цены на дымоходные трубы
дымоходные трубы
- Коренные дымоходы — этот отдельно стоящая кирпичная конструкция, к которой также может быть подключена банная печь. Чтобы возвести этот вид дымохода, под него необходимо обустроить отдельный фундамент. Если баню планируется разместить той области дома, где будет возводиться печь или камин, или в примыкающей пристройке, то иногда для них можно обустроить один общий коренной дымоход. Но этот случай – явно нетипичный.
- Стеновые дымоходы — это тип дымоотводного канала, устанавливаемого в кирпичной стене дома. Если баня выстраивается из кирпича, то можно воспользоваться этой конструкцией. Однако, у нее есть один существенный недостаток, так как труба фактически полностью проходит по улице, есть риск возникновения в ней конденсата, что может негативно повлиять на эксплуатационные качества печи. Поэтому стеновые дымоходы требуют качественного утепления. Как вариант также рассматривается крайне редко.
Дымоходы для банной печи могут быть изготовлены из разных материалов — это может быть кирпич, керамика, металл или же утеплённые сэндвич-трубы.
Сэндвич-дымоход может располагаться внутри помещений и проходить через перекрытия и кровлю, либо сразу выводиться через стену наружу.
Как показано на иллюстрации выше, дымоход может монтироваться внутри помещения или практически сразу выводиться на внешнюю стену
Первый вариант, с проходом через чердачное перекрытие и крышу, хорош тем, что тепло, исходящее от трубы, остается в помещении бани. Кроме того, строго вертикально установленная труба, обеспечивает для печи хорошую тягу.
К явным недостаткам внутреннего расположения трубы можно отнести сложность монтажных работ, так как требуется тщательная изоляция проходок через потолок и кровлю. При повреждении стыковочных швов отдельных частей сэндвич-трубы, продукты горения будут поступать в парную, что не сразу можно заметить, а это опасно для жизни людей, находящихся в помещении.
Наружные дымоходы выводятся на улицу через стену, и дальше поднимаются на установленную высоту вдоль ее внешней поверхности. Поэтому их проще монтировать как в строящейся бане, так и в уже возведенной. Выше уровень безопасность эксплуатации, доступнее обслуживание.
К недостаткам такого расположения необходимо отнести необходимость в дополнительном утеплении, тщательная герметизация прохода трубы через стену. Однако, если для возведения дымохода используются правильно подобранные сэндвич-трубы, то их дополнительное утепление не потребуется.
Цены на сэндвич-трубы
сэндвич-трубы
*******
Итак, установка банной печи с выносной топкой должна быть тщательно просчитана, а параметры, прописанные в СНиП, соблюдены безо всякого упрощения. Необходимо помнить, что от правильного монтажа и изоляции металлических элементов конструкции от горючих поверхностей зависит безопасность эксплуатации не только печи, но и всего строения бани, особенно если она выстроена из древесины.
В завершение публикации – видеосюжет, в котором показам пример монтажа банной печи с выводом топки в предбанник.
Печь для бани из трубы или старого баллона
Отличие этой конструкции от предыдущей в том, что бак с водой располагается непосредственно над топливником. Для работы понадобятся: труба для печи и бака (толщина стенок 1 см, диаметр 50 см, высота 150 см); труба для каменки (толщина стенок прежняя, а диметр 35см); кран врезной; металлическая арматура; петли для дверец; листы стАльные толщиной аналогично трубам; инструменты для сварки, резки металла.
Печь для бани из трубы
- Делим трубу большего диаметра надвое, используя болгарку. Из одной части (длина 60 см) будем монтировать бак для воды, из второй (90 см)– конструировать отопительный прибор для бани.
- На листе стали делаем разметку, чтобы вырезать круг, равный по диаметру трубе – корпусу печи. Для этого удобно использовать баллончик с краской или маркер. Этот круг послужит донышком конструкции. Герметично привариваем его к трубе.
- Сразу же делаем ножки конструкции. Для этого укрепляем донышко печи для бани металлическим каркасом из профилей. Высота каркаса 10-15 см.
- После того, как печь твердо стоит на ножках, рисуем на корпусе прямоугольник 25х7 см. Этот кусочек металла будет дверцей поддувала. Вырезаем его болгаркой, оснащаем петлями, скобой-ручкой и щеколдой.
Делаем колосник. Его задача: пропускать воздух из поддувала в зону горения, удерживать топливо и не препятствовать попаданию пепла и золы в нижнюю камеру печи. Такую решетку можно изготовить из отрезков арматуры или листа металла с вырезанными в нем отверстиями. Колосник необходимо закрепить сваркой во внутренней части трубы на высоте 12-15 см от донышка.
Выше колосника будет располагаться топливник. Дверцу для него вырезаем размером 25х30 см, отступая от уровня колосника около 20 см. Устанавливаем дверку аналогично поддувальной.
Каменку будем сооружать из арматуры. Изгибая ее в разные стороны, придаем прутьям арматуры форму корзины, скрепляем их между собой пластичной проволокой. Сюда будем укладывать камни для печи. «Корзинку» устанавливаем на верхнюю часть трубы. Здесь же прорезаем дверцу любой формы и вновь оборудуем ее петлями, задвижкой.
Далее займемся баком для воды. Корпус бака – это труба, длиной 60 см. Для этой трубы вырезаем донышко, в котором в свою очередь вырезаем отверстие и пропускаем сквозь это отверстие трубу дымохода. Закрепляем детали сваркой. Ближе ко дну бака врезаем кран.
- Теперь собираем две части печи воедино так, чтобы бак располагался строго над топливником. Производим сварной шов.
Крышку для бака удобно сделать двустворчатую. Вырезаем круг, делим его на две равных части, одну из которых наглухо привариваем к баку, другую крепим с первой половинкой петлями. Чтобы удобнее было открывать бак, крышку оснащаем ручкой-скобой из арматуры.
Таким образом, из самых простых материалов можно быстро и дешево соорудить печь для бани своими руками, при этом она ничем функционально не будет отличаться от покупного аналога! Выполняя работу качественно и не спеша, вы получите результат, который будет радовать вас и ваших гостей многие годы!
Расположение печи в бане
Разумеется, нельзя установить нагревательный элемент там, где вздумается. Его расположение должно быть четко выверенным и соответствовать определенным стандартам
Для этого вам важно учитывать тип устройства, в каком месте расположены инженерные коммуникации.

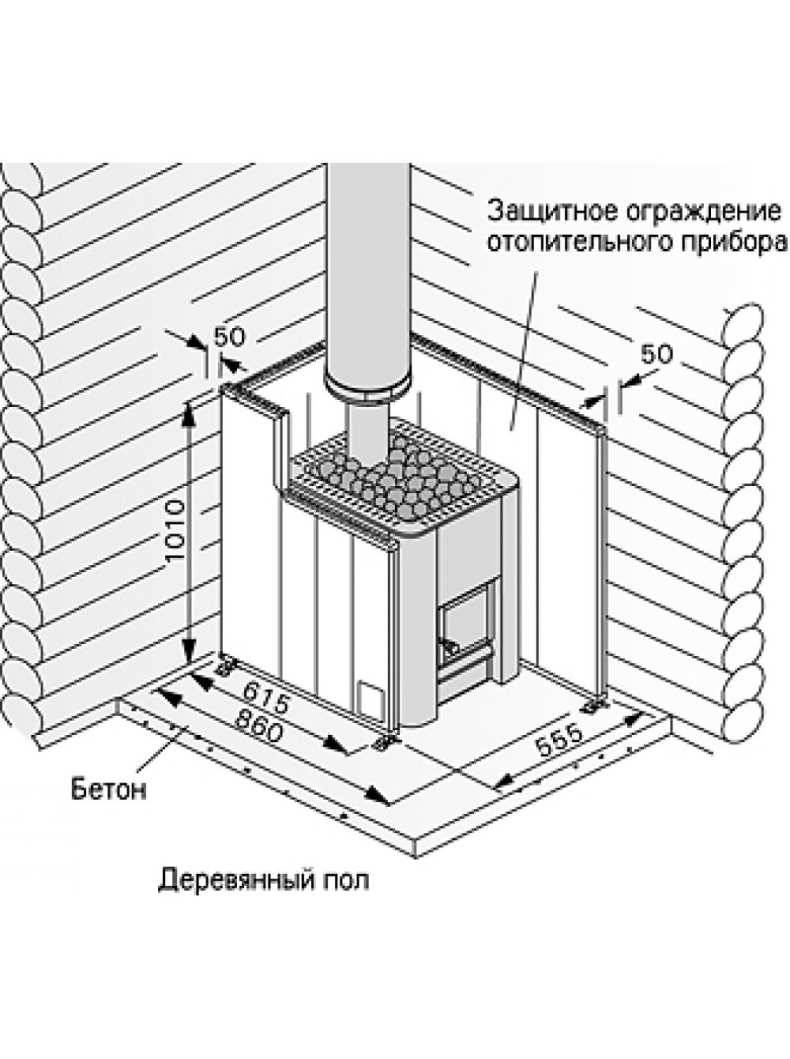

Более того, вам нужно сделать правильные расчеты того, на каком расстоянии от стен и от полок должна находиться ваша печь. В первом случае — чтобы стены от сильного перегревания не воспламенились, и во втором случае — чтобы добавляя воду на разогретые элементы — брызги воды случайно вас не ошпарили.
Согласно своду строительных норм и правил между печью и стеной, независимо от природы ее покрытия (воспламеняемого или нет) должна выдерживаться дистанция не менее 38 см.
Так как очень редко где можно встретить баню, стены которой выполнены из кирпича. Чаще всего их делают либо полностью деревянными, либо бетон обшивается вагонкой, которая склонна к горению.
В случае, если стены изготовлены полностью из дерева, требования несколько иные:
- Если раскаленные стенки агрегата не защищены специальными экранами, дистанция должна составлять не меньше 50 см.
- Обязательно делайте стенку для вывода топлива из материалов устойчивых к воспламенению.
- Толщина стенки из негорючих материалов должна быть около 13-15 см.
- Если на потолке не находится огнеупорная защита, то расстояние между ним и наивысшей точкой печи должно составлять 120 см минимум.
- При наличии огнеупорного покрытия на потолочной поверхности данное расстояние можно сократить до 80 см.
- Дверца топки должна быть расположена на отдалении не менее 120 см от противоположной стенки.
А вот то, чего точно не стоит делать, так это располагать нагревательные устройства в нишах. Крайне не желательно также доводить стенки вашего устройства до перегревания.
Главное, чтобы мощность устройства вписывалась в соотношение с габаритами самой парилки. Для того чтобы детальнее узнать об этих нормах, прочитайте инструкцию по установке, которая прилагается к агрегату при покупке.
Наглядные примеры оптимального расположения печи в бане
Устанавливают печь с учетом расположения следующих элементов:
- бака для горячей воды;
- внешнего теплообменника;
- трубопровода для выносного бака;
- навесной сетки-каменки.
Любой из этих элементов должен оставаться в свободном доступе, чтобы при необходимости можно было без проблем провести демонтаж или ремонт.
Важный момент ‒ выбор места вывода дымоходной трубы через крышу. Лучше всего, когда она соединяется с печкой прямо, а колена и повороты отсутствуют. Так весь дым будет выходить сразу вверх, а сажа и гарь меньше накапливаться на стенках труб.
На фото выше пример установки печного агрегата в бане из свежего сруба с выносом топки в предбанник. Расстояние от металлической поверхности до стен ‒ 0,5 м с любой стороны. Показатель можно уменьшить, если стены изолировать огнеупорными материалами. Отлично подойдут:
- базальтовый картон;
- асбокартон;
- керамическая плитка;
- красный кирпич;
- минерит (в листах).
1. Печь «КОСТЕР». 2. Бак для воды 3. Переходник на сэндвич. 4. Дымоход-сэндвич 5. Базальтовая вата. 6. Потолочная разделка, заполненная негорючим материалом. 7. Кровельный проходной узел (Master-flash). 8. Оголовок-зонтик. 9. Стальной лист по огнеупорному материалу. 10. Кирпич (или конвектор проходной). 11. Чистовой пол. 12. Глиняная стяжка. 13. Кирпичная площадка. 14. Стальной лист или керамическая плитка. 15. Предтопочный лист 500х700 мм.
При покупке заводской печи стоит учитывать, с какой стороны будет открываться дверца топливника. В открытом виде она не должна быть преградой для загрузки дров или причиной неудобств при проведении банных процедур.
Лучше всего, когда у модели предусмотрена возможность перевешивать дверку на любую сторону.
Особенности конструкции топочного отсека печи для бани и сауны.
Независимо от материала печи, требуется определиться с конструкцией ее топки:
1. Закладка дров производится непосредственно в парилке – это самый испытанный и популярный вариант. Здесь можно в любой момент подбросить дрова и повысить температуру.
Если до оборудовать простую самоделку дверцей из жаропрочного стекла – печь превращается в камин. Но такая конструкция имеет свои отрицательные качества:
- в парной потребуется выделить место для запаса дров, что не добавит пространства и чистоты помещению;
- такая конструкция способствует быстрому выгоранию кислорода при открывании и закрывании дверцы.
2. Постепенно вытесняет традиционный способ закладки дров, выносной тип топочного отсека. Топка выносится в помещение предбанника сквозь перегородку с помощью соединяющего короба:
- теперь уровень кислорода в парной не изменен;
- конструкция обеспечивает чистоту полов и сохраняет общую площадь парилки;
- еще одно достоинство становится очевидным при отрицательных температурах – удлиненный топочный отсек способен отапливать не только парную, но и комнату отдыха.
3. Вариант, который применяется только при оборудовании походных или для обогрева однокомнатных бань – приемная часть топки выносится сквозь стену на улицу.
Неудобство заключается в ослаблении конструкции и невозможности повысить температуру и подкинуть дрова из теплого помещения.
Лучшее месторасположение для дверцы топки
Следующим этапом нужно решить, где установить печь
Важно учесть вес печи, материал стен и топки. Большинство заказчиков планирует установку печки в бане с выносной топкой непосредственно рядом с входной дверью
Это не совсем верно по двум причинам:
- По правилам безопасности дверца загрузочного проема топки должна располагаться на расстоянии не менее 1250 мм;
- Дым и продукты неполного сгорания, попадающие в предбанник через зольник или неприкрытую дверцу,могут быть перенесены сквозняком внутрь парилки бани.
Наиболее удобным расположением портала будет середина или центральная точка на простенке между входной дверью в парильное отделение бани и капитальной стеной.
Каминный вариант расположения портала топки в бане
Еще один нюанс, на который нужно обратить внимание при выборе местоположения для печи с выносной топкой. Это вес агрегата
Стальные печи с полной засыпкой каменки, а это 50-100кг камня, могут весить до 250 кг. Чугунные печки с выносной топкой имеют вдвое большую массу из-за толстых стенок литья.
Важно! Если вес стальной или чугунной печи не превышает 350 кг, а пол собран из половиц толщиной не менее 40 мм, то аппарат можноставить непосредственно на доски, без капитального фундамента. Большинство заказчиков предпочитают не рисковать, поэтому печку устанавливают либо у капитальной стены, либо на индивидуальном фундаменте
С обязательной обкладкой банной печи с выносной топкой кирпичом
Большинство заказчиков предпочитают не рисковать, поэтому печку устанавливают либо у капитальной стены, либо на индивидуальном фундаменте. С обязательной обкладкой банной печи с выносной топкой кирпичом.
Лаговые балки пола бани лучше всего держат нагрузку именно под капитальной стенкой, меньше прогиб бруса, а значит, риск обрыва гидроизоляции пола будет минимальным. Кроме того, нужно учитывать расположение стропил и балок перекрытия крыши бани. Поэтому любая установка печи с выносной топкой начинается с проверки отвесом и лазерным уровнем точки прохождения кровли трубой дымохода.
Строительство коробки бани под уже готовую купленную печь с выносной топкой — это скорее исключение из правил, обычно ставят домик, затем утепление, и лишь потом задумываются о расположении топки и печи.Поэтому при планировке парного отделения ограничения по расположению топки и дверцы нужно учесть заранее.
Особенности: преимущества и недостатки
Разумеется, установка стандартной каменки более проста, чем сложное обустройство такого дополнительного аксессуара, как топка, вынесенная в предбанник или в другое помещение. Это более затратно, но с уверенностью можно сказать, что все это будет перекрыто тем комфортом, который этот вариант создаст при его использовании. Особенно такая конфигурация печки скажет свое слово в зимнее время.
Еще одно из преимуществ – можно обойтись без обустройства системы вентилирования в парной из-за того, что выгорания кислорода в парилке не будет, так как металлические детали печи вынесены за ее пределы.
Исходя из практических соображений, габариты кирпичной печи в первую голову зависят от величины парилки, количества людей, сезонности использования бани, целей использования самой печи.
Вывод топки кирпичной печки в предбанник удобен тем, что
- всегда есть возможность вычистить золу, растопить печь;
- дрова всегда под рукой, они всегда хорошо высушены;
- режим нагрева печи проще контролируется;
- отопление предбанника всегда обеспечивается теплом печи;
- угарный газ в случае неплотного прилегания дверцы топки поступает в предбанник, а не в парилку;
- железные части топки не перегреваются, не выжигают в парилке кислород, не сушат пар.
Недостатки расположения топки печи в предбаннике:
- кирпичная печь долго прогревается;
- печь расходует большее количество дров, чем металлическая;
- для подбрасывания дров приходится выбегать в предбанник.
Дополнительно: обработка дерева пропитками
Пожарные нормы требуют обрабатывать дерево специальными пропитками, которые снижают его горючесть. Однако мы прекрасно знаем, что в бане пропитки не особо желательны, потому что при высокой температуре внутри парилки вся химия начинает выделяться в воздух и отравлять человека. Не затем мы ходим в баню.
И все-таки, не все помещения испытывают такую температурную нагрузку, как парилка, поэтому разумно было бы обработать хотя бы их, а также чердачное помещение, тем более, что немалая доля пожаров случается из-за искр, вылетающих из дымохода (тут бы еще искрогаситель поставить или дефлектор с ним).
ВАЖНО! Один раз пропитать дерево и забыть не получится. Пропитки возобновляют после проверки: если щепка подхватывает пламя от спички, то пора обновлять
Средняя периодичность — один раз в два года.
Наносить состав следует в два или три слоя, дожидаясь просыхания между этапами не менее 6 часов
Да, и обращайте внимание на наличие пигментов для индикации пропитки, если не хотите, чтобы дерево стало, к примеру, ярко-розового цвета. (То есть цвет не от химикатов, он добавляется специально, чтобы отличать обработанную древесину от необработанной.)
***
Итак, представление о том, как правильно поставить печь вы получили, пора применять приобретенные знания на практике. Пишите комментарии, нам интересно ваше мнение о прочитанном.
Если же вы еще не определились в видом необходимой печи, то следует ознакомиться с характеристиками и моделями разных типов: газовые, дровяные, электрические. Разнообразие видов конструкций, размеров и цен обеспечивает широчайший выбор печей для бань и саун. А уж какая лучше каждый имеет возможность решить самостоятельно.
Установка печи в бане с выносной топкой: правила пожарной безопасности
Независимо от того, какого типа устанавливается печь, существует ряд требований, которые должны быть соблюдены. В частности, речь идет о том, чтобы нагретые до высоких температур поверхности (до нескольких сот градусов) никак не соприкасались с горючими материалами.
НА ЗАМЕТКУ! Дерево загорается с температуры от 300 градусов, но при длительном воздействии даже 100 градусов оно начинает тлеть!
Основной источник опасности в бане — это печка. От нее нужно защищать и пол, и потолок. Стены, кстати, можно не защищать, если разместить печь на достаточном расстоянии от них.
ПРАВИЛО! По нормативам горючую стену и печку должно разделять не менее полуметра.
И даже если вы заняты установкой печи в бане с выносной топкой, первое, что нужно сделать — это защитить ее основание. При этом не имеет значения — на фундамент вы ее ставите или прямо на деревянный пол — в любом случае нужно постелить под печку лист огнеупорного материала (асбестовый или базальтовый картон, например), поверх которого положить лист металла.
Схема основания под массивную печь (см. подробнее про фундаменты печей).
Асбестовый картон для подкладывания под не очень тяжелую печь (см. подробнее про установку печей).
Еще один универсальный момент противопожарной защиты — это правильная проводка дымохода через перекрытия потолка и крыши.
Короб для прохода потолка
ВАЖНО! Правильно — это проводить дымоход через разделочный короб, который представляет собой металлическую емкость, заполненную огнеупором. Короб создает буфер между раскаленной трубой и деревянным перекрытием.. Остаются стены
Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется
Остаются стены. Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется.
Поэтому разберем два варианта: монтаж печи в бане с выносной топкой, когда стены горючие (то есть деревянные) и негорючие (кирпичные, из блочного бетона). Материал также является критерием для разделения печей на отдельные виды, в соответствии с данной классификацией выделяют металлические и кирпичные печи. Некоторые специалисты относят к отдельной категории чугунные печки. Кроме этого, существуют и другие разновидности печей:
- по виду топливу: дровяные, газовые, электрические;
- по типу конструкции;
- по размеру;
- по стоимости, востребованы недорогие;
- походные;
- с открытой или закрытой каменкой;
- для бани и сауны.
Огнеупорная обкладка
Далеко не все современные каменки имеют в комплекте теплоотражающий экран. Поскольку верхняя часть печи может разогреваться до 200–250 °С, ее установка ближе 35 см от стен не может считаться безопасной. В любом случае от интенсивного теплового излучения деревянная отделка будет сильно усыхать и потеряет в долговечности.
Чтобы не дистанцировать печь от стен, предлагается обложить их огнеупорным материалом, благо имеется целый ряд вариантов. Самый простой — клинкерный или фаготный кирпич толщиной до 50 мм. Если основа стен древесная, что характерно для каркасных построек, обкладка ведется по предварительно набитой штукатурной сетке. Деревянные поверхности также не помешает обработать огнебиозащитными составами.
Из других способов устройства теплоотражающего экрана можно предложить обкладку талькохлоритной плиткой, натуральным камнем вулканических пород или магнезитовыми плитами. Конечный выбор лучше делать, исходя из доступности материалов и их декоративной ценности для вашей парилки. Также не возбраняется использование листовой стали с покрытием термостойкой нетоксичной краской и подложкой из базальтокартона толщиной до 2 см. Очевидно, что огнеупорную обкладку печи следует проводить до обшивки стен деревом.
Края экрана следует вывести под прямоугольный борт и подштукатурить цементным раствором, чтобы отделка деревом могла быть оформлена подворотом с торцевой планкой. В конечном итоге обкладка должна покрыть стены на 35 см по обе стороны от корпуса печи. Высота обкладки сверху — не менее метра, но обычно ее продлевают вплоть до потолка.
