Как установить парогенератор для бани своими руками: используем электрический парогенератор

Промышленные модели — обзор производителей

А теперь разберемся немного в брендах. Так, для тяжелого сырого пара восточных бань лучшие парогенераторы выпускают производители HARVIA, TYLO, HELO и SAWO. Все их модели – из нержавейки, а финские еще и снабжены устройствами для самоочищения.

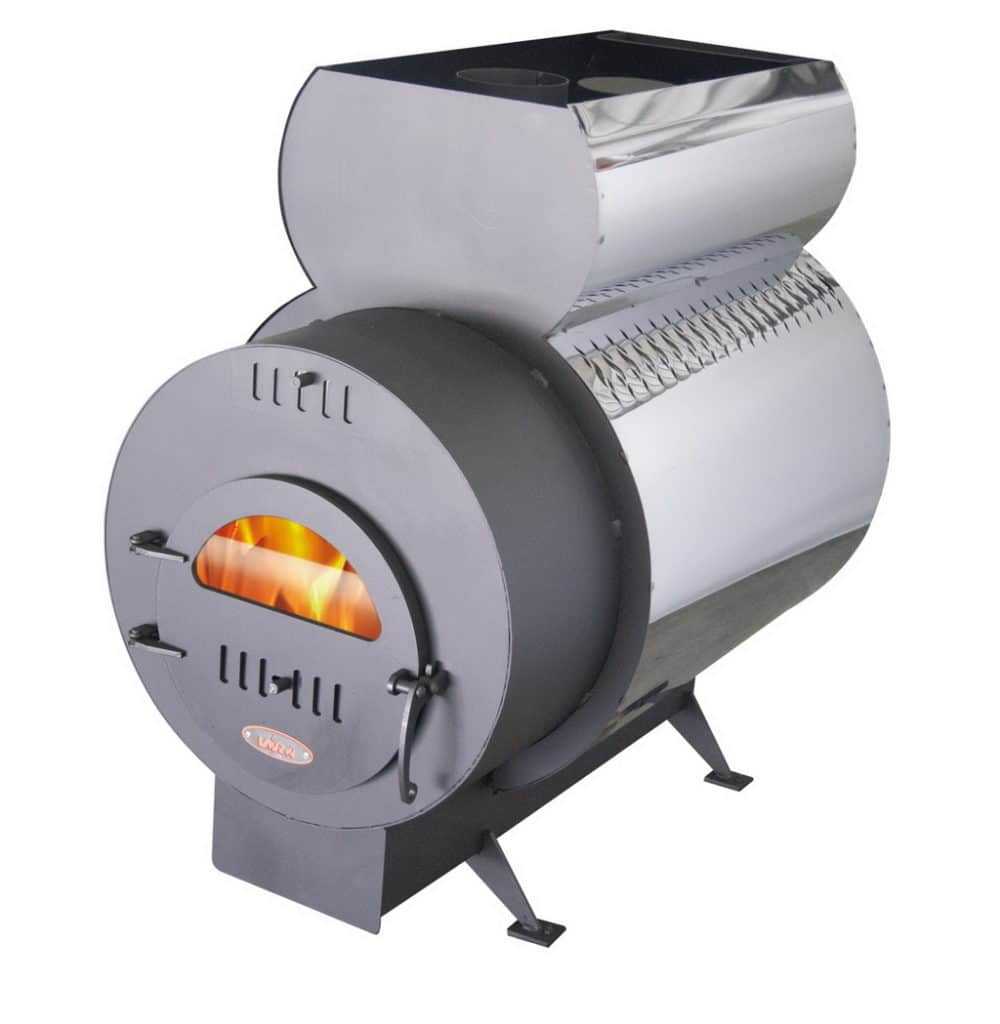

Некоторые модели отечественных промышленных печей для бани также оборудованы дополнительными парогенераторами – целой системой металлических пластин, наваренных на корпус. Они быстро разогреваются в процессе растопки печи до 65°С, и при соприкосновении с водой образуют приятный легкий пар. И это не совсем тот пар, что получается, если воду налить прямо на верхнюю площадку печи – здесь кипящая вода еще и сталкивается волнами, скатываясь с одной пластины на другую, отчего пар становится еще более горячим и легким. И особенно хорошие отзывы о парогенераторе из нержавеющей стали, который идет в комплекте с банной печью Сахара. У него получается очень легкий пар даже при уже теплых камнях.

А самые эргономичные парогенераторы выпускает фирма HELLO – лидер рынка. Эти модели есть самой разной мощности, с множеством дополнительных функций – ароматизации пара, очистки воды перед нагревом, цифровые системы управления и многое другое.

Наиболее надежными считаются шведские парогенераторы фирмы Tylo, высоконадежные и неприхотливые в эксплуатации. Самыми же качественный на сегодняшний день считаются изделия фирмы Harvia, естественно.

Что такое парогенератор

Чтобы добиться появления нужного пара в бане обычным способом, нужно соблюсти ряд условий:

  • Камни в печи обязательно разогреть до определённой температуры;
  • Соблюсти размеры каменки, чтобы сохранить теплоёмкость при попадании на неё воды;
  • Для появления и поддержания необходимого количества пара нужно постоянно подливать воду на камни.

Парогенератор предназначен для преобразования воды в пар

Парогенератор является агрегатом, предназначенным для преобразования воды в пар. Прибор ускоряет и облегчает создание в парной условий, обязательных для принятия банных процедур. Помимо этого, применяя этот агрегат, в некоторых случаях можно отказаться от использования печи-каменки.

Для чего нужен

Существует три основных типа традиционных бань, главными отличиями которых являются количество, температура и влажность пара.

Тип баниТемпературный режим, ºСВлажность воздуха, %
Русская паровая60–8050–80
Финская сауна80–1402–15
Турецкий хаммам40–5090–100

Для создания необходимого климата в парной любого типа с помощью печи-каменки нужно много времени и опыта.

Практически все заводские парогенераторы универсальные, имеют несколько режимов работы, позволяющих их использовать в русской бане, хаммаме или сауне.

Но даже собранный самостоятельно парогенератор можно настроить для любого типа парной.

Устройство

Конструкция агрегата для любого типа парилки одинакова и включает в себя:

  • Ёмкость для воды;
  • Систему очистки жидкости;
  • Нагревательный элемент;
  • Парообразователь;
  • Насосы для подачи воды и пара;
  • Контрольно-измерительные приборы;
  • Аварийные датчики и клапаны;
  • Блок управления.

Агрегат снабжается патрубками для соединения с системой водоснабжения и паропроводом, сливным краном. Снаружи размещены разъёмы для установки датчиков, контролирующих параметры работы. При помощи поступающих от них сигналов микропроцессор регулирует интенсивность и качество вырабатываемого пара, позволяя сохранять необходимую температуру.

Схема устройства парогенератора

Парогенераторы современного типа снабжены дополнительным выносным пультом управления, дающим возможность регулировать работу агрегата на расстоянии.

Принцип работы парогенератора

Основной функцией любого парогенератора является преобразование воды в пар. Простейший парогенератор по принципу работы напоминает собой электрочайник.

Ёмкость с размещёнными в ней нагревательными элементами наполняется водой. При температуре кипения образуется пар, поступающий по паропроводу внутрь бани. Температура пара регулируется создаваемым в ёмкости давлением.

Виды парогенераторов

Агрегаты бывают автономными и автоматическими. Первые снабжены ёмкостью для воды, которую периодически нужно пополнять. Автоматические агрегаты присоединяются к системе водоснабжения. Объём воды в них контролируют датчики.

По виду используемого для нагрева элемента парогенераторы делятся на:

  1. Электродные. Вода является проводником между двумя электродами. Нагрев жидкости происходит за счёт ускорения движения молекул жидкости. Производительность зависит от количества воды и содержания в ней солей. В итоге количество и качество пара постоянно меняются и трудно контролируются. Электроды со временем растворяются и подлежат замене.
  2. Индукционные. Принцип работы такой же, как у микроволновой печи. Разогрев воды происходит за счёт движения её молекул в переменном электромагнитном поле. Достоинством является быстрый нагрев всего объёма жидкости. Технология относительно дорогая. Требует защиты пользователя от вредного воздействия поля экранами. Пока применяются только в промышленности.
  3. Печные. Камеры для подачи воды и образования пара размещаются на стенках электрической или твердотопливной печи. Часто применяются в финских саунах.
  4. С трубчатыми электронагревателями (ТЭН). Самый распространённый вид парогенераторов. Используются такие же ТЭНы, как в электрочайниках, бойлерах. Простые конструкции. Требуют постоянного контроля уровня воды, иначе перегорят. Со временем на элементах скапливается накипь, которую следует удалять.

Парогенератор с трубчатыми электронагревателями

В зависимости от размеров парилки подбирается мощность парогенератора

Объём парилки, м³Требуемая мощность, кВт
4–54–5
6–105–8
10–148–10
15–1810–12
более 1816

Более мощные парогенераторы выпускаются для промышленных целей и в быту не применяются.

Принцип работы

Принцип работы всех парогенераторов практически одинаковый. После подключения устройства к электросети вода набирается во встроенный бак. При полном заполнении емкости начинает работать встроенная система нагрева. Когда температура воды достигает 100°C начинает образовывается пар, который постепенно заполняет помещение.

Вода испаряется, ее уровень постепенно снижается. Для пополнения и поддержания запаса жидкости в системе открывается электромагнитный клапан, который позволяет водяным потокам восполнить недостаток жидкости.

Если парилка имеет большие габариты, следует устанавливать несколько устройств. Подключение агрегатов осуществляется параллельно, управление проводится с одной панели.

Парогенераторные установки размещаются различными способами. В хамаме монтируют в специально отведенном помещении, скрывая от посторонних глаз. Пар перед тем как попасть в паровой отсек проходит длинный путь по трубам под управлением с пульта. При помощи тюнера осуществляется выбор температурного режима, уровня влажности, кроме того, регулируется освещение, контролируется функциональность вентиляционной системы.

Некоторые модели электропечей оснащены встроенным парогенератором, который устанавливается непосредственно в паровом отделении парилки.

Электропечь с встроенным парогенератором

Разновидности бань

Самодельный парогенератор для бани

Пар образуется при испарении воды. Получают его разными способами. Эффективность парения и сама банная процедура зависит от того, какой пар получается, какая температура сохраняется и как поддерживается. Различают 3 варианта парной бани.

  • Потовая – потельня. Здесь человек «моется» собственным потом. В финской сауне потения добиваются высокой температурой, в русской – относительно высокой температурой и хлестанием веником, в хамаме – высокой влажностью. В потельне паровая установка не нужна.
  • Парилка – на коже человека образуется конденсат из высоковлажного воздуха. Пар здесь получают, поливая раскаленные камни водой или квасом.
  • Шаечная – парящийся моется теплой водой из многочисленных тазов, шаечек, бочек методом плескания и обливания. От душа или ванной она отличается недолгим взаимодействием с водой. Главное условие шаечной – температура достаточно высокая, чтобы после обливания человек не чувствовал холода.

Надобность в образовании пара появляется в традиционных русских парилках и их аналогах.

Как сделать парогенератор для самогонного аппарата своими руками по подробной схеме

Создание устройства проходит по следующему плану:

  1. Выбирается емкость подходящего типа и размера.
  2. Устанавливается нагревательный элемент.
  3. Обустраивается подача воды.
  4. Обустраивается отвод пара.
  5. Проводится тестирование готового изделия

Подбор емкости

Наиболее подходящей емкостью является скороварка или пароварка, заменой может служить любая эмалированная емкость или кастрюля из нержавеющей стали с плотно прилегающей крышкой.

В скороварках и пароварках практически всегда обустроен стравливающий клапан, через который выходит избыточное давление. Если его нет или если в качестве основы используется обычная кастрюля, купить такую деталь можно в хозяйственном магазине или на специализированной рыночной площадке.

Устанавливать аварийный клапан лучше в крышке, при этом необходимо надежно герметизировать зазор, который образуется между деталью и телом крышки.

Устройство нагрева

Если как метод нагрева будет выбрана установка парогенератора для самогонного аппарата на газовую /электро / индукционную плитку, то больше ничего делать не нужно.

Если выбор пал на ТЭНы, то, во-первых, нужно приобрести подходящее по размерам и мощности нагревательные элементы. К счастью, подобного товара как на базарах, так и на торговых площадках интернета более чем достаточно.

Во-вторых, нужно установить нагревательный элемент так, чтобы между ним и дном емкости был зазор примерно в 1 сантиметр.

Для этого на внешней стороне парогенератора делаются отметки относительно места установки ТЭНа, после чего посредством сверла и дрели проделывается соответствующее отверстие.

При обустройстве отверстий, через которые будут выходить концы нагревателя, используются шпильки или болты, при этом место их соединения с емкостью уплотняется посредством силиконовых прокладок для обеспечения герметичности.

Далее ТЭНы устанавливаются в подготовленные отверстия и крепятся гайками, после чего емкость наполняется водой для проверки герметичности.

Обустройство подачи воды

Для этого на уровне ниже установки ТЭНа обустраивается трубка, по которой будет подаваться вода.

Оптимальным металлом является медь, так так найти такую тонкую трубку из нержавейки достаточно трудно, кроме того, медь легко обрабатывать, придавая ей необходимую форму. Вода в емкость может подаваться либо вручную, либо под контролем датчика высоты жидкости.

Второй метод более сложный и требует не только расходников, но и понимания и специфических навыков в работе с автоматикой.

Для этих целей используется поплавковый механизм, который по принципу работы схож с тем, что используется в унитазе. При снижении уровня воды он, опускаясь, открывает клапан, а при подъеме до нужного уровня – закрывает.

Обустройство отвода пара

Для этого в крышке емкости прорезается отверстие, в которое нужно установить резьбовой штуцер и закрепить гайкой, уплотнив силиконовой прокладкой с обратной стороны крышки. На штуцер надевается силиконовый шланг, по которому пар будет поступать в перегонный куб.

В варианте с молочным бидоном аварийный клапан и пароотвод обустраиваются в верхней части стенки емкости, а не в крышке.

Тестирование

Прежде чем использовать агрегат в процессе перегонки вместе с самогонным аппаратом, его необходимо протестировать по такому плану:

  • Проверить герметичность изделия наполнив его водой.
  • Проверить, работает ли принцип сообщающихся сосудов при подсоединении устройства к перегонному кубу.
  • Если обустроена поплавковая автоматика для контроля за уровнем воды, нужно проверить ее работоспособность.
  • Проверить работу нагревательных элементов, налив воды при открытой крышке и убедившись в нормальном испарении воды.

Как выбрать парогенератор для душа

При покупке устройства стоит определиться, какое оборудование лучше покупать: отдельное или встроенное.

Душевые кабинки со встроенным оборудованием

В этом случае форсунки устанавливаются на заводе. Их подсоединяют к парогенератору гибкими трубками. Встроенные устройства функционируют так же, как и отдельные. Однако для первого варианта производитель заранее предусматривает крепления на корпусе кабины.

Бывают душевые кабинки со встроенным оборудованием.

Отдельные парогенераторы

При выборе такого устройства учитывают:

  1. Емкость бака. От нее зависит производительность генератора. Для домашнего пользования достаточно 3-литрового объема. Этого хватает для заполнения пространства кабины стандартных габаритов.
  2. Температуру пара. Этот параметр составляет 40…60 °С. Для максимального прогрева пространства выбирают устройства с самой высокой температурой.
  3. Производительность, которая может составлять 2-4 кг в час. Чем выше этот параметр, тем быстрее пространство наполняется паром.
  4. Способ монтажа. Предлагаются напольные или настенные парогенераторы. Второй вариант не занимает полезное пространство.
  5. Способ управления. Бывает локальным или дистанционным. Рекомендуется выбирать модели с пультом. Так можно управлять работой устройства во время банных процедур.

Как построить простой парогенератор

В домашних условиях элементарный парообразователь можно сделать, наварив на стенки металлической печи узкие «карманы» с сетью перегородок и отверстий. Залитая в них вода будет кипеть и испаряться, пока в печи не погаснет огонь. Конечно, столь простым способом не удастся получить пар такого качества, как с помощью паровой пушки или электрического агрегата, но для любителей высокой влажности и средней температуры (то бишь, поклонников сооружения типа хамам), такое устройство будет в самый раз.

Для тех же, кто не ищет лёгких путей и не испугается увеличения счетов за электроэнергию, предлагаем простой и недорогой вариант парогенератора из трубчатых электронагревателей (ТЭНов) и металлической ёмкости, способной выдержать высокое давление.

Прежде чем начинать работу подготовьте:

  • «болгарку»;
  • сварочный аппарат;
  • разводной и сантехнический ключи;
  • дрель с набором свёрл.

Материалы, которые понадобятся для электрического парообразователя:

  • газовый баллон — для небольшой домашней парной можно взять ёмкость на 27 литров;
  • ТЭН или несколько нагревателей, которые включают параллельно;
  • прокладки из термостойкого материала (например паронитовые);
  • труба или гофрированный металлический шланг для отвода пара;
  • кран, рассчитанный на высокую температуру;
  • клапан предохранительный;

  • манометр;
  • шаровой кран;
  • присоединительная арматура (сгоны, муфты и фитинги подходящего диаметра);
  • фум-лента.

В качестве предохранительного клапана не рекомендуется использовать устройства китайского производства, которые поставляются для накопительных водонагревателей. Лучше купить отдельный узел, рассчитанный на давление открывания не более 8 атм (можно регулируемый).

Изготовление электрического парогенератора из газового баллона: порядок работ

  1. Перед тем как начать слесарные работы, баллон обязательно обезвреживают, иначе малейшая искра может привести к взрыву. Для этого вентиль на его горловине отворачивают и сливают газовый конденсат. После ёмкость доверху наполняют водой — она вытеснит остатки пропана и позволит производить слесарные мероприятия. Баллон будет готов к работе сразу же после сливания жидкости.

  2. Верх газового сосуда аккуратно срезают по сварочному шву — иначе внутрь ёмкости ТЭНы установить не получится.
  3. Внутреннюю часть баллона тщательно чистят с моющими средствами. Если этого не сделать, то пар будет неприятно пахнуть одорантом, который добавляют в пропан.
  4. На расстоянии 1 см от днища врезают электрические нагреватели. Для этого сверлят отверстия, соответствующие их резьбовой части, и с двух сторон герметизируют ТЭНы при помощи термостойких прокладок.
  5. На высоте 100 мм от днища врезают патрубок для подачи парообразующей жидкости. Термостойким шлангом его соединяют с нижней частью подходящей прозрачной ёмкости. В этом случае конструкция будет работать согласно закону о сообщающихся сосудах — можно будет легко контролировать уровень воды в баллоне.

  6. В крышку устанавливают манометр и предохранительный клапан. Лучшим манометром в этом случае будет прибор с электрическим реле, которое можно коммутировать с магнитным пускателем и тем самым настроить на отключение ТЭНов при определённом давлении. Это позволит продублировать функции предохранительного клапана и повысить безопасность парогенератора.
  7. К «штатному» вентилю присоединяют паропровод с дросселирующим элементом. В его качестве можно использовать отрезок стальной трубы длиной до 0,5 м со множеством отверстий диаметром 2–3 мм. Благодаря ему пар не будет вырываться из шланга под высоким давлением, а сможет равномерно выходить в разные стороны.

  8. Верхний срез металлического цилиндра с электронагревателями снабжают U-образным замком, во впадину которого укладывают уплотнитель из термостойкой резины.
  9. На стенках газовой ёмкости и боковых поверхностях крышки приваривают Г-образные шпильки Ø10 мм и соответствующие им гайки Ø12 мм. Они понадобятся для крепления частей газовой ёмкости между собой.
  10. Все элементы парогенератора соединяют и проводят испытание прибора при различном значении давления.

Конечно, можно упростить эту конструкцию, соединив её части сваркой. Тем не менее делать это не рекомендуется. Во-первых, для замены ТЭНа демонтировать сгоревший элемент можно будет только при помощи болгарки, а во-вторых, открывающуюся конструкцию можно использовать в качестве самого настоящего автоклава.

Парогенератор можно сделать в домашней мастерской

Методы подачи воды

Подача воды в резервуар парогенератора осуществляется двумя методами:

  • самостоятельная заливка воды пользователем;
  • автоматическая подача из водопровода.

Если парогенератор для бани изготавливается своими руками, то автоматическую подачу воды осуществить сложнее. Другой недостаток такой схемы — содержание примесей в водопроводной воде или ее повышенная жесткость быстро провоцируют образование накипи, что потребует проведения частой очистки. При ручном наполнении резервуара можно использовать дистиллированную воду.

Вы также можете ознакомиться с тем, по какой причине из парогенератора может течь вода.

Общие достоинства и недостатки банных генераторов пара

Если принято решение приобрести парогенератор, то стоит знать об их положительных и отрицательных качествах, чтобы последние не стали вдруг неожиданностью после начала эксплуатации.

Потенциальным владельцам парогенераторов необходимо заранее ознакомиться с их достоинствами и недостатками

Итак, к положительным качествам генераторов пара для бани относят следующие их особенности:

  • Возможность автоматизированного управления прибором с помощью предварительно установленных программ или с дистанционного пульта.
  • Быстрый нагрев воды, соответственно, и более быстрое выделение пара, что значительно упрощает и ускоряет нагрев парной. В то время как русскую печь или каменку приходится прогревать довольно-таки долго.
  • В некоторых моделях парогенераторов предусмотрена система его самоочистки.
  • Парогенератор дает более легкий пар, нежели раскаленные камни печи-каменки.
  • Некоторые модели генераторов пара имеют функции его ароматизации, так для добавки эфирных масел или травяных настоев предусмотрено специальное отверстие. Эта функция сделает испарения не только приятными, но и целебными.
  • В отличие от традиционно устроенной бани, для поддержания нужного микроклимата, парогенератор не нуждается в постоянной подаче воды в процессе принятия банных процедур. Так, автономный парогенератор заправляется один раз вначале, а в подключенном к водопроводу приборе достаточно открыть кран подачи воды, которая будет поступать в агрегат постоянно. Поэтому не придется думать о стабильности оздоровительного микроклимата в парилке — он будет поддерживаться автоматически, со стабильной температурой (например, в диапазоне от 35 до 95 градусов) и влажностью, выставленной заранее в блоке управления. Имеется опция установки интервалов поступления пара в помещение парилки.
  • Несложность в выборе оптимального места размещения и в монтаже. Так как генератор пара обладает компактными размерами и относительно небольшой массой, его достаточно закрепить на стене с помощью кронштейнов.
  • Пар, выработанный парогенераторами, весь полностью поступает в помещение парной, не уходя в трубу, чего никак не избежать при использовании традиционных печей.

Многообразие функций современных приборов по выработке пара позволяет им конкурировать с традиционными печами-каменками. А в некоторых моментах парогенераторы даже превосходят традиционные печи по качеству создаваемого микроклимата.

Цены на печь-каменку

печь-каменка

Однако, есть у парогенераторов и недостатки, которые не радуют пользователей, и к ним можно отнести следующие моменты:

  • Высокая цена на приборы, поэтому многие предпочитают делать их самостоятельно.
  • Достаточно частые поломки оборудования.
  • Зависимость от электропитания. Кроме того, немалая мощность прибора, составляющая 4÷12 кВт, потребует значительного расхода электроэнергии.
  • В связи с большим количеством примесей в водопроводной воде, даже при наличии возможности подключения к центральному водоснабжению, рекомендовано заливать в бак агрегата заранее подготовленную, отстоянную и очищенную воду, или же устанавливать непосредственно перед прибором качественную систему фильтрации.

Эти недостатки существенно осложняют эксплуатацию автоматических приборов

Однако, учитывая указанные выше положительные моменты, связанные с удобством пользования баней, и зная проблемы этих приборов, можно уделять большее внимание профилактическим мероприятиям. Естественно, если не смущает высокая цена на подобную аппаратуру

Фитобочка своими руками из подручных средств

Решая, как сделать фитобочку своими руками,стоит учитывать, что кедр обладает высоким коэффициентом полезных свойств в сочетании с выраженным ароматом. Эти качества обуславливают приоритетность кедровых досок для изготовления фитобочки. При необходимости можно использовать сосну, лиственницу или липу, для большего эффекта древесина пропитывается кедровым маслом.

Инструменты и материалы

Для изготовления фитобочки своими рукамипонадобятся следующие материалы:

  • доска шпунтованная шириной 44 мм и 35 мм – 0,2 м³и 0,4 м³соответственно;
  • доска для обвязки 70х25 – 7 м;
  • брус 50х50 – 10 м;
  • металлическая полоса для укрепления каркаса – 3 м;
  • клей столярный, герметик;
  • петли, саморезы, ручки с деревянной накладкой.

Набор инструментов и приспособлений, необходимых для работы:

  • рейсмусовый станок по дереву;
  • циркулярная пила;
  • шуруповерт;
  • электролобзик;
  • болгарка с диском для шлифовки;
  • топорик;
  • наждачная бумага;
  • нивелир, рулетка, маркер.

Стоит учитывать, что кедровая бочка для фитопроцедур комплектуется парогенератором, терморегулятором, системой парораспределения и термометром.

Этапы изготовления бочки

Работы выполняются на основе готовых схем, также можно спроектировать собственный вариант чертежа фитобочки с учетом особенностей эксплуатации.

Последовательность работы:

  1. Следует нарезать заготовки из доски толщиной 35 мм для задней стенки и боков кабинки высотой 1,2 м. Для передней стенки понадобятся доски высотой 0,5 м. Заготовки делают с учетом того, что ширина боковых щитов составляет 78 см, задних и передних – 83 см. При этом в качестве соединяющего звена используются рейки. В среднем, понадобится около 30 шт. заготовок вместе с запасными.
  2. Выбивают пазы толщиной 10 мм и глубиной 3 см, притом боковые заготовки – только с одной стороны.
  3. Нарезают рейки с параметрами 10х50Х1200 мм около 30 шт. вместе с запасными.
  4. Далее нужно собрать 4 щита, притом рейки вставляются в пазы с углублением в 2 см. Остается зазор в 1 см на расширение и сужение деревянной фактуры под воздействием влажности и температурного режима. Удобно подгонять элементы щита друг к другу топориком.
  5. Для изготовления пола кабинки подойдет доска чистой толщиной не менее 40 мм. Параметры дна составляют 83х78 см. Наружная поверхность по бокам оформляется брусом 50х65х780 мм для укрепления нижнего щита и в качестве ножки корпуса. Еще один брусок 35х50 крепится диагонально. Далее по периметру дна выполняется небольшой дренаж для слива конденсата.
  6. На готовое дно кабины устанавливаются стеновые щиты, конструкция снизу обвязывается доской, как и верхний периметр.
  7. Верхняя панель кабины выполняется из доски толщиной 35 мм. Следует собрать щит в соответствии с габаритами дна с учетом толщины стенок и перевязать его элементами с заданными параметрами на основе чертежа. Далее вырезается круглое отверстие для головы Ø25 см.
  8. Следует перевернуть панель, выполнить разметку и сделать надрез глубиной 35 мм с помощью циркулярной пилы, который начинается примерно на половине обвязки – 70-ой доски. Это позволит соорудить герметичную крышку.
  9. Чтобы выполнить регулируемое по высоте сиденье внутри кабины, нужно лишь зафиксировать бруски в несколько ярусов на боковых панелях.
  10. Далее требуется соорудить деревянную решетку-подставку для ног, подлокотники, подголовник.

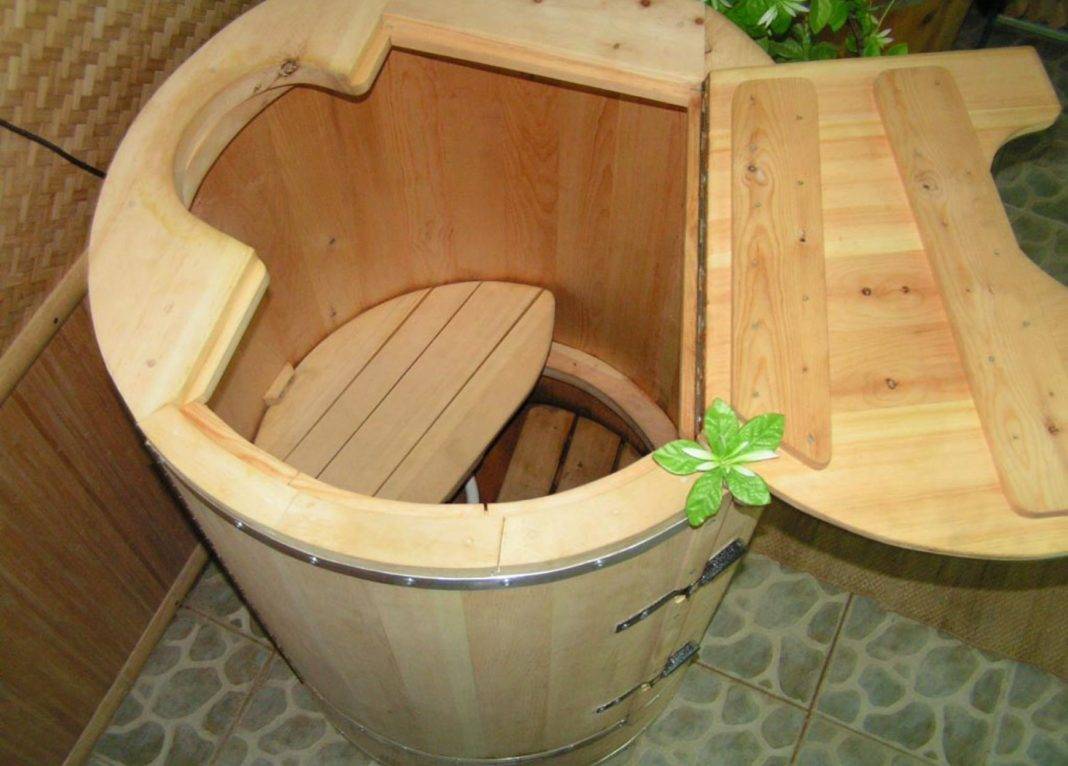

Готовая фитобочка сделанная своими руками

Для изготовления дверцы фитобочки доски склеивают столярным клеем. После того, как высохнет фиксирующий состав, изделие следует прокатить через рейсмус с шириной 35 мм. Периметр готового щита оформляется 2 рейками и 2 поперечинами.

Изготовление парогенератора

Материалы и инструменты, необходимые для выполнения парогенератора для фитобочки своими руками:

  • пластиковая канистра объемом 10 л;
  • гибкий металлический шланг – 2 м;
  • труба из металлопластика;
  • нагревательные элементы;
  • фитинг-тройник;
  • термометр;
  • фланец;
  • изолента, герметик;
  • электродрель.

Последовательность работы:

  1. Внутрь канистры монтируются ТЭНы, клеммы соединяются с проводом, тщательно выполняется изоляция.
  2. Фланец устанавливается на канистру, соединяется со шлангом.
  3. На металлопластиковой трубе высверливают отверстия для распределения пара, монтируют в кедровой бочке.
  4. Труба соединяется с шлангом.

Стоит учитывать, что самодельные парогенераторы уступают промышленным моделям как по безопасности эксплуатации, так и по функциональным характеристикам.

Что со всем этим делать?


Виды электрических тэнов

Тэны необходимо укрепить в канистре, точнее расположить их внутри неё. А для этого в корпусе канистры следует просверлить отверстия соответствующего диаметра. С внутренней стороны канистры (через большую крышку) вставляем в них нагревательный элемент, герметизируем и хорошо закрепляем. Одним словом, вспоминаем кипятильник, погруженный в воду, и делаем по аналогии!

После того как тэны оказались внутри, надо соединить их электрические клеммы с проводом снаружи, а контакты следует надёжно обмотать изолентой и закрыть от случайного прикосновения . Один этап работы на этом завершён, поздравляю, Вы справились!

Зачем русской бане парогенератор?

Печь с парогенератором

Отличительной особенностью русской бани от бань прочих видов, является то, что именно благодаря «легкому пару», получаемому в следствии полива раскаленных камней водой (настоями трав), образующийся пар является не только средством нагрева воздуха в парной, а также служит дезинфицирующим и оздоровительным средством.

Вода, переходя из жидкого состояния в парообразное выделяет большое количество тепла, при этом теплый воздух поднимается вверх, что дает человеку, принимающему водные процедуры прогреваться постепенно, поднимаясь с уровня пола на полог, расположенный выше.

Пар, получаемый при использовании отваров из целебных трав, является лечебным, при этом эффект ингаляции происходит незаметно от основного назначения бани, принятие санитарно-гигиенических процедур.

Раньше русская баня топилась «по-черному» и простейшим парогенератором являлись камни, уложенные вокруг котла с водой, под которым разводился огонь.

Современная русская баня топится «по-белому» и в качестве парогенератора выступает каменка, нагрев которой происходит не открытым огнем, а посредством нагрева камней отработанными газами от сжигаемого топлива и конструктивных элементов печи.

Кроме этого, для производства пара используются парогенераторы, работающие от электрической сети переменного тока и отличающиеся по способу нагревания воды (индукционные, электродные, с использованием ТЭНов).

Советы по монтажу и эксплуатации парообразователей

Чтобы продлить срок службы парогенератора и обеспечить безопасность его использования, необходимо придерживаться следующих правил:

  1. В целях обеспечения безопасности электрический парогенератор устанавливают не в парной, а в соседнем помещении.
  2. Магистраль подачи пара должна быть максимально короткой — так пар не успеет остыть.
  3. Паропровод делают наклонным, чтобы избежать скопления конденсата после выключения агрегата.
  4. Подключение к электрической сети выполняют с заземляющим контуром и УЗО, ток утечки которого не должен превышать 30 мА.
  5. Ёмкость с парообразующей жидкостью лучше оснастить звуковым сигнализатором любого типа — это позволит предотвратить работу без воды, и как следствие, перегорание ТЭНа.
  6. Воду из-под крана использовать не рекомендуется — лучше пропустить её через фильтр.
  7. Для оздоровительного эффекта в жидкость можно добавлять очищенные настои трав и ароматические масла.
  8. Периодически элементы парогенератора очищают от накипи, заливая в прибор раствор лимонной или уксусной кислоты.

Обладая минимальными слесарными навыками, построить паровую пушку или парогенератор для бани можно за один день. Эти простые устройства позволят получить достаточное количество качественного пара. Отныне посещение парной станет чрезвычайно приятным, а её оздоровительное воздействие на организм достигнет того уровня, который сможет обеспечить только настоящая русская баня.

Что такое паровая пушка

Сильнее всего каменка разогревается внизу, в то время как воду плещут на верхнюю часть. Из-за этого приходится либо раскалять камни намного сильнее, либо довольствоваться не слишком хорошим паром.

Паровая пушка – это конструкция, позволяющая доставить воду прямо на нижние камни. Она представляет собой толстостенную трубу с отверстиями, которую размещают внизу каменки. Вторую часть трубы закрепляют перпендикулярно и оснащают воронкой. Заливают в нее воду. Вода уходит в нижнюю часть каменки и соприкасается с самыми горячими камнями. Так получают легкий пар.

Минус: пока пар дойдет до верхних камней, он частично остывает. Поэтому иногда ставят пароотвод, который выводит пар по отдельному каналу.

Как работает парогенератор

Электрический парогенератор

Парогенератор – электрическое устройство, никак не связанное с печкой. Работает наподобие чайника, но не выключается при достижении воды точки кипения. Парогенератор оснащают вентилем и клапаном, корпус герметизируют. Это позволяет получить мелкодисперсный перегретый пар без капель.

Различают несколько видов устройства:

  • электродный – воду нагревают электроды;
  • индукционный – контур, по которому циркулирует вода, накаляется за счет токов самоиндукции;
  • ТЭНовый – аналог электрочайника или бойлера;
  • печной – камеру монтируют в топке печки, где она нагревается от открытого огня.

Советы по использованию

Поскольку парогенератор представляет собой мощный электрический прибор, устанавливать его непосредственно в парной, где наблюдается высокая влажность, нельзя. Аппарат устанавливается в соседнем помещении, но у самой перегородки, чтобы шланг, по которому пар будет подаваться в парную, оказался как можно более коротким (тогда пар не успеет остыть).

Шланг нужно укладывать с некоторым уклоном в ту или иную сторону, что обеспечит истечение образующегося конденсата

При прокладке важно избежать перегибов, в которых скопившийся конденсат мог бы образовывать пробку

К сети электроснабжения парогенератор следует подключать через автоматический выключатель и УЗО. При установке прибора вне парной УЗО должно быть рассчитано на ток утечки в 30 мА, в противном случае — на 10 мА (из-за высокой влажности в парной).

Корпус аппарата обязательно должен быть заземлён.

Необходимо избегать запуска парогенератора без воды — в результате такой оплошности ТЭН сгорит.

Сократить срок службы аппарата может и накипь. Если вам приходится использовать воду с высоким показателем жёсткости, примите одну из следующих мер:

  1. Перед заливкой в парогенератор пропустите воду через специальный умягчающий картридж (содержит ионообменную смолу).
  2. Воду можно пропустить через гидромагнитную систему, состоящую из постоянного магнита (вызывает кристаллизацию солей жёсткости) и фильтра тонкой очистки (улавливает образовавшуюся взвесь).

С определённой периодичностью кипятите в парогенераторе раствор лимонной или уксусной кислоты (способствует удалению уже отложившейся накипи).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
