Варианты и схемы устройства
Используется черновой пол по деревянным балкам исключительно в качестве подосновы для напольных покрытий, не обладающих проектной прочностью для планируемых эксплуатационных нагрузок (например, линолеум, ковролин, ламинат).
Кроме того, настил обеспечивает ровную поверхность для мелкоформатных облицовок (например, паркет, плитка ПВХ) по аналогии со сплошной обрешеткой крыши для гибкой черепицы. Либо защищает от чрезмерного нагревания напольные покрытия при монтаже под него контуров теплого пола (например, линолеум).
Единственным руководством, как сделать черновой пол внутри деревянного коттеджа, в настоящее время является СП 31-105.
Фундамент и перекрытие деревянного дома
Коттедж из сруба, бруса или построенный по каркасной технологии, может опираться на фундамент любого типа в зависимости от рельефа и грунтовых условий:
лента заглубленная – обычно этот дорогостоящий вариант выбирают для проектов с подвальным этажом, который перекрывается заводскими или отлитыми по месту плитами перекрытия, на которые и будут опираться прогоны/балки чернового пола;
- лента МЗЛФ – часто применяется пол по грунту, на который по аналогии с предыдущим вариантом опираются балки/прогоны чернового пола, если застройщику необходим сплошной настил для напольного покрытия, либо делается пол по балкам, опертым на фундамент;
ростверк свайный или столбчатый – прогоны/балки в этом случае врубаются в венцы сруба или опираются на нижнюю обвязку из бруса/доски, дополнительное опирание при больших пролетах осуществляется на стойки, столбы или тумбы из керамического кирпича, стеновых бетонных блоков или монолитного бетона, залитого в опалубку по месту.
Что такое «черновой пол»
Следует начать с того, что в отсутствие профильного образования незнакомые с профессиональной терминологией индивидуальные застройщики называют черновым полом разные конструкции:
настил поверх балок для обеспечения прочного жесткого основания перед укладкой напольного покрытия, что полностью соответствует действительности;
настил по черепному бруску, прибитому заподлицо с нижней гранью балок вдоль них, что неверно, так как на него укладывается, не чистовой пол, а утеплитель, звуко-, паро-, гидроизоляция и контуры теплого пола, то есть, это поддерживающий слой в составе перекрытия.
Указанные конструкции не всегда встречаются в перекрытиях парно. Например, в садовом домике и прочих сезонных постройках без отопления подшивки по черепному бруску может не быть, поскольку утеплять перекрытие в этом случае не имеет смысла. Зато при выборе ламината в качестве напольного покрытия монтаж чернового пола в деревянном доме в этом примере необходим для обеспечения прочности основания облицовки.
Подготовительные работы перед укладкой
Прежде чем осуществить монтаж и выбрать способ укладки, рекомендуется оценить состояние грунта. Например, в некоторых местностях лаги можно укладывать прямо на землю, но предварительно настелить гидроизоляцию под них. Именно такое устройство позволяет деревянному полу прослужить не один десяток лет. В некоторых случаях лучше дополнительно воспользоваться щебнем и песком, однако иногда даже этого бывает недостаточно. Итак, видео по теме:
Поскольку нет конкретных инструкций по соответствию особенностей помещения и способов укладки, лучше всего воспользоваться оптимальным вариантом, который подходит для любых условий, даже для мест с повышенной влажностью.
И по сей день самым беспроигрышным вариантом является деревянный пол в частном доме на цементно-песчаной или бетонной стяжке. Такой пол может выступать в роли жесткого основания или гидроизоляции. Но главным моментом все равно будет планирование грунта. Чтобы была возможность регулировать расход строительных материалов, грунт хорошенько утрамбовывают. А уже на утрамбованную почву можно засыпать песок толщиной в 20 мм и более. Поверх песка настилается гидроизоляции, в качестве которой может выступать целлофан или рубероид.
Схема устройства деревянного пола по грунту на лагах (с пучинистым грунтом)
Какие использовать материалы
Во всех предназначенных для водных процедур помещениях, где присутствует повышенная влажность и температура, покрытие не прогревается выше 30 градусов. Весь пар и тепло уходит наверх, поэтому любители жара предпочитают находиться и париться на верхних полках. В банном помещении подойдет любое натуральное волокно. Очень не рекомендуется укладывать под ноги ламинат, паркетную доску или иное сырье, с содержанием вредных химических веществ для здоровья человека. Под воздействием температур вредные токсичные вещества испаряются и попадают в воздух.
Чтобы ответить на вопрос, как правильно сделать пол в парной бани, необходимо выбрать материал для укладки, организовать сток или канализацию для слива воды, собрать все элементы.
Чаще всего для устройства используют бетонную заливку, поверх которой размещают настил из досок или укладывают керамической плиткой. Второй вариант выглядит наиболее привлекательно и долговечно.
Деревянные быстро загнивают и проседают. Этот способ укладки лучше всего использовать в летних строениях. В южных регионах дощатый настил размещают на земляное основание. В этом случае беспокоиться о стекании влаги не понадобится.
Как укладывать ковровое напольное покрытие
Ковролин отличается тем, что его укладка требует минимум материалов и инструментов. Перед тем как уложить такие полы в квартире, подготовьте специальный клей, ролик, двусторонний скотч, шпатель, полотно ковролина и канцелярский нож для его разрезания. Материал можно постелить и без клея, однако с ним он будет гораздо плотнее прилегать к полу.
Для снятия полотна используются специальные средства.
Кроме того, для укладки пригодятся:
- грипперная рейка (брусок из дерева с шипами, расположенными под углом, который закрепляется по периметру комнаты);
- подложка (материал, который служит основой для ковролина и существенно продлевает срок его службы).
Способ укладки ковролина выбирается в зависимости от вида покрытия и типа помещения.
Бесклеевой способ подходит для небольших помещений, когда отделка подразумевает укладку только одного листа. Края материала должны выступать на 5-10 см над плинтусом. Далее его разравнивают с помощью специального ролика от середины полотна к стенам. По углам ковролин вырезается в форме буквы «V», а затем обрезается по периметру стен. Для закрепления полотна у дверных проемов используется металлическая рейка.
Чтобы укладывать ковровое напольное покрытие клеевым способом, ковролин разворачивают и обрезают по краям. Далее его сгибают в центре и покрывают свободное пространство на полу клеем с помощью шпателя. Через пару минут, когда слой клея просохнет, прикрепляется отогнутая часть полотна. Приклеенную поверхность разглаживают валиком, как и вторую половину материала.
Чтобы уложить ковровые полы так, как предполагает правильная технология одновременного соединения, раскладка и раскрой материала производится таким же образом, как и в предыдущих вариантах, только листы укладываются на 3-5 см внахлест. Сначала приклеивается 2/3 ширины ковролина, а затем аналогичным способом — второе полотно. Далее ковролин поднимается, а пол покрывается клеем, после чего обе стороны материала разрезаются, опускаются и разглаживаются. Для помещений площадью более 100 квадратных метров укладка на клей является обязательной
При этом важно не допускать появления избытка клея: он может просочиться сквозь ворс и повредить отделку
Стретчинг основывается на эластичности текстильного покрытия. Несмотря на кажущуюся простоту этого метода, укладку ковролина лучше доверить профессионалам. Покрытие натягивается на узкие рейки с гвоздями, закрепленными по периметру стен. После укладки излишки материала необходимо обрезать. Края возле стен закрываются плинтусом.
Наиболее популярным способом является настил на скотч, который требует только ленту для склеивания и скотч. Однако такая укладка недолговечна и продержится не более трех лет, что, впрочем, позволит менять отделку в зависимости от тенденций моды.
Устройство чернового утепленного пола в срубе
Для начала необходимо задуматься о вентиляции. Это обязательное условие, так как только в этом случае вы избежите возможного воздействия влаги и процессов гниения. Самый простой способ ее устройства подразумевает сверление отверстий в угловых местах стыка дома (сруба). Размер таких отверстий соответствует значению в 50 мм. Впоследствии их необходимо замаскировать, используя декоративные элементы (решетки).
На следующем этапе необходимо позаботиться о гидроизоляции фундамента. Это может быть либо устройство отмостки, либо использование рубероида, либо применение гидроизоляционных материалов обмазочного типа.
Далее выполняется обработка нижних венцов и лагов качественным антисептическим составом в целях исключения возникновения грибковой инфекции и последующего ее разрушения.
Монтаж пола в срубе можно производить несколькими способами. Это:
способ, при котором используются балочные заплечья (их внешний вид напоминает перевернутую «Т»);
способ, предполагающий применение черепных брусьев (обратите внимание, что необходимо их предварительное крепление к балкам);
способ, подразумевающий предварительную подготовку пазов в балках (внешний вид которых напоминает «Н»).
Особенность строения полов в бане
Если же вы строите баню и планируете её использовать на протяжении всех двенадцати месяцев и больше, то в данном случае советуем вам сделать капитальную основу с заливкой бетонной стяжки.
Повышенная влажность, а также перепады температурного порога и контакт основания пола с водой могут гораздо существеннее сократить срок службы вашего пола.
Выбор определенного метода обустройства основы в очень влажном помещении в основном зависит от последующих факторов:
- Вид самого фундамента;
- Присутствие подполья;
- Вид почвы под сооружением;
- Конструктивные свойства постройки;
- Сезонность применения бани;
- Метод гидро- и теплоизоляции.
Тип деревянных полов
Устройство основания при помощи деревянного настила будет оптимальным для сезонных построек. Само дерево обладает немногим количеством теплопроводности, именно поэтому содействует сохранению тепла в очень влажном помещении.
Но очень высокий порог влажности имеет возможность спровоцировать процесс гниения деревянных компонентов. Для того чтобы избежать этого, специалисты советуют применять лаги перекрытия, и соответственно, настил, который изготовлен из хвойных пород дерева. Они меньше гигроскопичны, потому как у них есть естественные смолы в структуре древесины.
В целом абсолютно все типы деревянных покрытий можно разобщить на 2 основные категории: протекающие и непротекающие.
Протекающие
Первая категория – протекающие. Доски кладутся с определенным интервалом, именно поэтому вода из всего помещения максимально быстро выводится за счет образовавшихся в покрытии разного рода щелей, габариты которых колеблется от трех до семи миллиметров.
Устройство данного основания очень выгодно по следующим причинам:
- Низкая цена полов;
- Нет надобности в установки системы слива;
- Легкая установка.
Непротекающие
Вторая категория – непротекающие. Так скажем, монолитное покрытие, которое собранно из досок. Вы можете использовать данную категорию в постройках, которые применяются круглогодично.
Но в данном варианте в основании следует вмонтировать водосборник, при помощи которого стоковые воды исчезали бы в канализационных трубах.
Само устройство не протекающего покрытия обладает последующими преимуществами, это:
- Отличная теплопроводность помещения;
- Возможность сбора полов с подогревом;
- Очень долгий период использования.
Подготовка инвентаря и инструмента
Строительство бани считается очень ответственным, аккуратным, трудоемким процессом, однако одним из самых важных моментов считается облагораживание полов. От показателей качества монтажных работ, которые сопряжены с канализационной системой, а также укладкой напольных компонентов, в целом зависит микроклимат всего помещения.
Для того чтобы воплотить в жизнь все этапы сооружения пола аккуратно и правильно, прежде всего необходимо иметь под рукой нужные для работы инструменты.
Устройство бетонной основы возможно лишь при присутствии у вас следующих инструментов:
- Маяки;
- Строительный уровень;
- Лопата;
- Тара для раствора;
- Правило – для выравнивания;
- Бетономешалка.
Для установки деревянного покрытия потребуются следующие инструменты:
- Электролобзик – УШМ;
- Рулетка;
- Гвозди;
- Рубанок;
- Молоток.

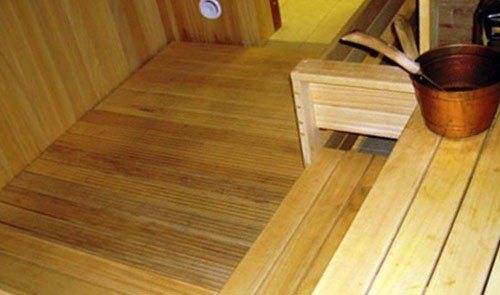

Каким может быть пол в бане: возможные материалы
Традиционно полы в бане могут быть бетонными или деревянными. Некоторые специалисты утверждают, что лучше заливных бетонных полов пока ничего не придумано, хотя споры вокруг этого вопроса не утихают. В противоположном лагере те, кто стоит на стороне деревянных полов, считая, что натуральные материалы пришли к нам вместе с первыми упоминаниями о бане. Попробуем рассмотреть оба варианта полов для парной и помывочной, после чего уважаемые домашние мастера будут сами решать, какой из них выбрать для своей бани.
ФОТО: bouw.ruПолы в бане могут быть совершенно разнообразными, некоторые монтируют даже подогрев
Способы соединения бревен в срубе
Вне зависимости от того, как вид венца укладывается, особое значение уделяется формированию продольных, угловых и Т-образных соединений.
Для рубленого бревна применяется три технологии рубки «в чашу»: русская, канадская и норвежская рубка бревна, а также рубка «в лапу» Для оцилиндрованного характерно формирование посадочных чаш по русской технологии:
1. Продольное соединение бревна (по длине)
Для удлинения бревна используется соединение «ласточкин хвост», поскольку позволяет создать наиболее прочное и надежное соединение в стык.
Стыковка бревна в ласточкин хвост (трапециевидное соединение шип-паз)Продольное соединение бревна на шпилькиТорцевое соединение бревна на скобыТорцевая стыковка бревен на скобахСращивание бревен по длине – шип-паз на скобахВид шипового соединения бревен по длине
2. Угловое соединение бревен
Заводским способом обычно изготавливают посадочные чаши для формирования соединения «в чашу» в полдерева.
При строительстве дома из погонажа оцилиндрованного бревна используется три вида соединения углом с остатком:
Угловая врубка «в обло» из бревен и лафета с остатком (в полдерева, заоваленная чаша, в курдюк)
Рубка «в чашу» или «в обло»
В данном случае, соединение имеет остаток, красиво смотрится, но увеличивает расход древесины.
Технология монтажа оцилиндрованного бревна этим способом имеет три разновидности:
с заоваленным гребнем. В углублении чаши присутствует заоваленный гребень;
в полдерева. Вырезается посадочное место в половине диаметра верхнего и нижнего бревен;
в курдюк. В углублении чаши одного бревна присутствует специальная выемка, а в чаше другого бревна есть дополнительный выступ.
Виды рубки углов из бревен “в охлоп”, соединение с выступом
Рубка «в охлоп»
Этот способ крепления отличает вырубка чаши в нижней части бревна, в результате, верхнее бревно как бы прихлопывает нижний венец, поэтому назвали – в охлоп.
Рубка угла из бревен “в охряп”, угловой узел с остатком
Рубка «в охряп»
При способе рубки углов “в охряпку”, бревно имеет дополнительные выемки в посадочных местах.
Гораздо реже применяют безостаточный способ соединения – «в лапу». В свою очередь имеет три варианта: простая (прнямая) лапа, лапа с присеком и косая лапа с присеком.
Угловая врубка бревна – прямая лапа с присекомУгловая рубка бревна – косая лапа (ласточкин хвост) без остаткаСоединение бревен в углах без остатка – косая лапа с присеком
Соединение (врубка) внутренних стен в несущие – ласточкин хвост и в чашуВыполняется посредством соединения «ласточкин хвост» (безостаточный способ) или «в чашу в полдерева» (соединение с остатком).
Непротекающие полы
Баней с непротекающими полами можно пользоваться круглый год в любом регионе страны. Конструкция предусматривает устройство промежуточного чернового пола и установку утеплителя.
Непротекающие полы
Работы, которые нужно провести при укладке непротекающего пола следующие:
- устанавливаем систему отвода отработанной воды. Для этого выкапываем ямку (резервуар). Размеры указаны выше. Бетонируем ее;
- делаем отвод воды в сточную канаву. Используем для отвода трубу диаметром 200 мм. Устанавливаем вторую трубу. Она будет подключена к сливному отверстию напольного покрытия. Устанавливаем на выходе трубы сифон так, чтобы к нему был свободный доступ. Он будет нужен для очистки сифона от набившейся грязи и мусора;
- готовим площадку. Снимаем поверхность грунта, засыпаем песок. Тщательно утрамбовываем площадку. Засыпаем площадку гравием и опять тщательно утрамбовываем. Можно дополнительно залить и бетонную стяжку. Толщина стяжки должна быть не более 5 см;
- на полученное основание пола укладываем гидроизоляцию. Чаще всего в качестве изоляции используют рубероид;
- устанавливаем утеплитель. В качестве утеплителя можно использовать слой керамзита, пенопласт. Если лаги укладываются на основание, то утеплитель можно уложить между ними. Расстояние между лагами – 50 см.
Видео – Порядок укладки полов в бане
Второй вариант – это когда лаги укладываются на предварительно установленные балки. В этом случае балки, сделанные из массивного бруса сечением 10х20 см, крепятся по периметру фундамента. Далее:
- устанавливаем промежуточный пол. Он крепится снизу балок, если они предусмотрены конструкцией. Если нет, то укладываем его на лаги:
- на промежуточный пол можно дополнительно уложить еще слой утеплителя. В этом случае сначала укладывается гидроизоляция. Затем на нее кладут утеплитель. На него настилается еще слой гидроизоляции.
А вот теперь настилаем основной чистовой пол. Его нужно устанавливать с уклоном в сторону слива. Доска крепится к лаге саморезами или гвоздями. Выводим сифон в заранее подготовленное отверстие.
Видо – Нюансы укладки деревянного пола в бане
При устройстве непротекающих полов используется строганая доска толщиной не менее 30 мм. Лучше всего применять шпунтованную доску. То есть доску, у которой с одного торца – паз, с другого – шпунт (выступ). В качестве лаги обычно используется брус сечением 50 х 50 или 50 х 70 мм. Балка – брус сечением 100 х 100 или больше. Для изготовления доски и лаги, балки используют древесину как лиственных, так и хвойных пород. Чаще всего используют или сосну, или липу. Утеплителем может быть керамзит, пенопласт, пеностирол.
Обязательное требование к деревянным полам в бане как протекающим, так и непротекающим – это наличие вентиляционных отверстий в фундаменте. Они делаются для того, чтобы древесина, как говорят, дышала. То есть отдавала в атмосферу накопленную влагу. Не надо забывать, что нижняя кромка пола должна быть выше верхней кромки цоколя не меньше чем 10 см.
Срок службы непротекающих полов не менее 10 лет.
Настилка протекающего пола
Для настила протекающего пола используют необрезные доски, которые предварительно надо обстрогать
Очень важно, чтоб торцы досок обладали ровной поверхностью. Первым делом доски обрезают по размерам бани (учитывая, что необходимо оставить вентиляционный зазор между стенами и досками)
Настилку пола можно начинать от любой из стен, размещенной параллельно укладке досок.
После того, как доски обрезаны, приступают к укладке первой доски. При этом отступают от стены около двух сантиметров и прибивают доску гвоздями (к примеру, толщина доски составляет 40 мм, тогда понадобятся гвозди длиной не меньше 80 мм). Гвозди необходимо вбивать под углом около 40 градусов от середины доски. К каждой лаге доски крепят двумя и более гвоздями.
Когда прибьете первую доску, укладывайте следующую. При этом оставляйте зазор между досками в 3 см – 4 см. Для удобства укладки в качестве шаблона зазоров можно пользоваться обрезком листа ДВП.
Примечание: в помещении предбанника пол можно стелить без зазоров.
Когда полы будут настелены, доски обрабатывают защитным составом. Красить их не стоит – они тогда будут лучше просыхать.
Монтаж «холодного» протекающего пола
В качестве лагов под протекающий пол можно использовать металлические или деревянные палки прямоугольного или округлого сечения. Выбирать нужно в зависимости от материала из которого строился сруб. Так, для бани из бруса лучше использовать дерево сечением не менее 100 мм.
Перед укладкой, лаги нужно обработать антисептиками и пропитками. В качестве экономии используют машинное отработанное масло. Антисептики берут любые, но лучше прямого назначения «для бань».
Древесину перед укладкой просушивают до влажности менее 12–10 % или приобретают готовую, камерной сушки.
Укладка основы под пол
Монтаж лаг нужно выполнять параллельно стене, которая имеет меньшую длину. Для придания жесткости, под ними заливаются столбики из железобетона, расстояние между ними не должно быть более 1 м. Выкладывают следующими этапами:
- в местах установки снимается верхний слой грунта и засыпается подушка из щебня и песка (10-15 см) и армированной сетки;
- выкладываются столбики из красного кирпича или укладывают куски железобетонной плиты;
- конструкция гидроизолируется при помощи битумной мастики.
Если фундамент под баню был столбчатый, то уровень лаг должен быть параллелен и равен по уровню закладному бревну. При ленточном — верхней части фундамента.
Сверху на столбы укладывается в 2-а слоя гидроизоляция и монтируются лаги. Их нужно класть оставляя расстояние от основных стен не менее 4-5 см, со всех сторон, эти зазоры нужны для вентиляции.
Технологии изготовления
Бетонные конструкции для бани выполняются в три стадии. В разрезе такой пол включает в свой состав шесть элементов:
- грунтовая подложка;
- нижний слой бетона 5–7 см;
- теплоизоляционные листы (фильц или керамзит);
- армированный бетонный слой;
- слой для выравнивания;
- древесный настил.
Вместе с этим необходимо учитывать, что уплотнение подложки и расположенного поверх нее слоя щебенки, а также выполнение каждого из перечисленных слоев осуществляется в направлении будущего слива. При этом угол наклона классический, свойственный деревянным постройкам, не более 10°. Утвердив проект будущей баньки необходимо учесть, что если полу предстоит выдерживать вес непереносной печи, а капитальной, то следует предусмотреть надежный фундамент.
Завершающий этап
Между лагами сначала прокладывается утеплитель, затем настилается полиэтиленовая пленка, служащая гидроизолятором.
Потребуется:
- теплоизоляционный материал;
- пароизоляционная пленка;
- строительный степлер и скобы;
- саморезы;
- шуруповерт.
Следующий этап работы – это тепло- и звукоизоляция пола. По мере монтажа лаг и перемычек образуются клетки, которые необходимо заполнить защитным материалом, таким как каменная вата или волокнистые плиты из стеклянного волокна. Чтобы обеспечить наилучший комфорт в помещениях, толщина материала должна равняться толщине лаги, то есть она должна быть 150 мм. В этом случае будет обеспечена не только достаточная звукоизоляция помещения, но и его теплоизоляция.
Материал следует вставить в каждое «окошко», затем с обеих сторон закрыть пароизоляционной пленкой с нахлестом в 150 мм. Пленку лучше всего крепить к самим лагам при помощи строительного степлера
Чтобы избежать насыщения ваты влагой и, как следствие, промерзания конструкции, необходимо особое внимание уделить тем местам перекрытия, где с одной стороны может быть отрицательная температура. В этом случае это место нужно максимально обеспечить пароизоляционным слоем
Далее следует перейти к черновому настилу пола, который можно выполнить либо обрезной доской, либо листовыми материалами. Выбирать основание пола нужно, исходя из финишной отделки. Например, если в дальнейшем будет укладываться ламинат, то основание нужно делать из фанеры, толщина которой не должна быть меньше 18 мм. Черновой пол должен крепиться к брусьям обязательно саморезами, так как они очень плотно прижимают доску к лаге и крепко ее удерживают.
Проект, изготовление и монтаж
Проектированием и строительством деревянных домов, как вы уже поняли, все подряд не занимаются. А те, кто специализируется на данном виде жилья, обычно предоставляют каталоги типовых серий. «Подгонку» под ваши пожелания и участок сделает архитектор той же фирмы, причем вам даже не придется платить за поправки к проекту, только уже за рабочие чертежи.
Что касается изготовления, то большая часть элементов и конструкций делается под заказ по готовым чертежам непосредственно на заводе производителя. Особенно это касается каркасных домов. А чем больше собрано на заводе, тем дешевле потом обойдется монтаж на месте – в этом основное преимущество дано типа построек. Для монтажа лучше всего пригласить мастеров из той же компании-изготовителя, в крайнем случае – найти бригаду строителей, специализирующихся на деревянных домах, и заключить с ними контракт.
Традиционно асами деревянного зодчества считаются финны и канадцы. Но и там доверять первой попавшейся фирме не стоит – ищите компанию с многолетним опытом и отзывами, читайте, что про их продукцию пишут люди: как на стадии строительства, так и через 5-10 лет эксплуатации дома, ими возведенного.
