Требования к лестницам из металла
Уникальные технологические характеристики металлических изделий дают возможность производить лестничные конструкции почти любой конфигурации с различными размерами. Причем железные лестницы на второй этаж в доме вне зависимости от своей формы будут отличаться достаточной легковесностью и простотой изготовления. Вы без затруднений сделаете их своими руками, если имеете хотя бы минимальный опыт выполнения строительных мероприятий, умеете пользоваться сварочным агрегатом и работать с болгаркой.
Конструктивно лестничные сооружения из металла идентичны пролетам из бетона либо дерева. При возведении таких лестниц применяются одинаковые стандарты выполнения расчетов и проектирования. Вам нужно лишь грамотно составить чертеж, учитывая ряд требований, выдвигаемых к конструкциям, монтируемым своими руками в частном доме.
Лестничное сооружение из металла
Во-первых, металлическая лестница должна иметь ширину от 90 см. Во-вторых, высота ее ступеней выбирается в пределах 15–18 см. Глубина ступенек – около 35 см (можно немного меньше)
Важное требование! Уклон конструкции, ведущей на второй этаж, обязан быть неизменным по всему лестничному маршу (угол наклона принимается на уровне 30–35°). Все чертежи железных лестниц, которые можно найти в интернете, отвечают описанным требованиям
Если вы сами создаете проект, вам также следует придерживаться их.
Кроме того, нужно учитывать и то, что дистанция между вертикальными ограждающими стойками лестничной конструкции берется не более 15 см. Это расстояние уменьшают до 12 см, когда в доме живут маленькие детки. Последнее обязательное требование к лестницам на второй этаж – они должны без проблем выдерживать нагрузку (боковую) в 100 и более килограммов.
Своими руками проще всего сделать лестницы из металла следующих видов:
- На одном косоуре. Такие конструкции предполагают установку швеллера либо двутавра и последующее крепление на него лестничных ступенек.
- На нескольких косоурах. В этом случае монтируются специальные опорные балки, которые выполняют функцию каркаса для конструкции.
- На больцах. Под больцами понимают особый тип болтов. Они используются для крепления лестничных ступенек к стеновой поверхности.
- Винтовые. Несущим элементом при установке этих конструкций является центральная мощная опора (столб).
- На тетивах. Такая металлическая лестница монтируется между опорными балками. Последние и называют тетивами.
Маршевая лестница на второй этаж
Маршевые лестницы — самые популярные. Во-первых, ими пользоваться удобно, во-вторых, технология их строительства давно отработана. Особенностей расчета немного
Важно определиться с количеством маршей. В одном участке должно быть от 3 до 15 о ступеней
Самые удобные имеют 11-13 штук. Если по расчету получается, что ступеней должно быть больше, их делят на несколько участков, между которыми делают площадки. Размеры площадок кратны длине шага (600-630 мм). Тогда подъем и спуск не будут вызывать неудобств.
Виды
Лестницы с площадками занимают довольно много места. Если места не хватает, добавляют повороты. Самый распространенный вариант — расположить лестницу по двум смежным стенам углам. Также для экономии места можно вместо площадки сделать забежные (поворотные) ступени. Только один момент: участок с забежными ступенями — самый травмоопасный. Если в семье есть маленькие дети или пожилые люди, лучше сделайте площадку.
Забежные ступени еще можно описать как поворотные
Как уже говорили раньше, маршевые лестницы делают на косоурах (балки с пилообразным краем) и на теривах (просто наклонная балка). Крепление ступеней к балкам-тетивам требует больше времени и мастерства. Обычно под каждую ступень вырезается «посадочное» место — в доске выбирается паз. Для дополнительной надежности снизу еще прибиваются бруски или устанавливаются уголки. Вариант с уголками надежный, но довольно спорный с эстетической точки зрения. Если вся лестница сделана из дерева, металлические детали очень «режут» взгляд. Аккуратно обработанные бруски смотрятся намного органичнее. Впрочем, при достаточной толщине досок для ступеней и ширины тетивы, можно обойтись и без дополнительного крепежа
В этом случае важно, чтобы ступени не прогибались, иначе они могут выскочить из пазов
Маршевая лестница на тетивах
Сборка ступеней на косоурах более простая: у вас есть две-три опоры, к которым крепят вырезанные по размерам детали. Основная задача — правильно разметить и выпилить косоуры.
Это лестница на косоурах — один из фрагментов сборки
Монтаж маршевой лестницы с пошаговыми фото
Косоуры делают из широкой доски 75-80 мм толщиной и 350-400 мм шириной. Если нет массивной сухой доски, можно использовать клеенные. Как рассчитать косоур описано в виде, но собирать лестницу на второй этаж можно не только как отдельно стоящую.
Пример сборки лестницы на косоурах у стены дальше. Сначала крепим опорные столбы, на которые будут опираться забежные ступени. К этим столбам крепим верхние косоуры.
Установка верхних косоуров
Затем ставим нижние. Косоур возле стены крепим поверх декоративной доски — ее проще мыть и грязь менее видна, чем на стене.
Крепим нижние косоуры — один к столбу, второй к отделочной доске
Промежуточные косоуры устанавливаются в последнюю очередь. Так проще состыковать все элементы.
Косоуры установлены
Начинается монтаж ступеней. После того как они нарезаны, отшлифованы и покрашены все просто: ставим на место, завсерливаем отверстие под саморез, потом закручиваем его.

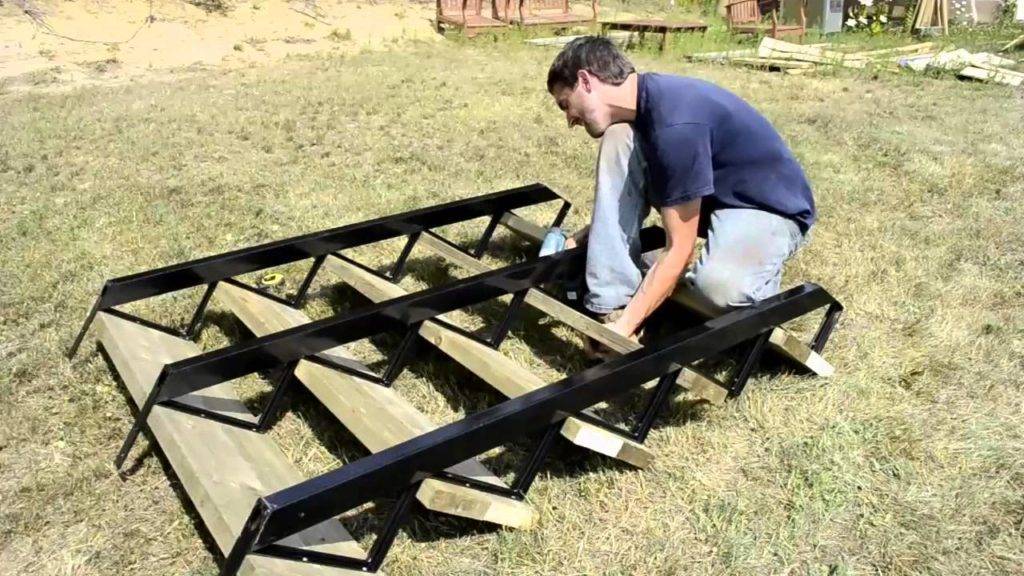

Монтаж ступеней
Следующий шаг — крепление балясин. В данном случае они сделаны из нержавеющей трубы с деревянными вставками. Под каждую балясину сверлится отверстие, в которое вставляется трубка фиксируется она на шпильку или любым другим доступным способом.
Отверстия под установку балясин
Сами балясины и перила
Вид сверху
Фото интересных маршевых лестниц на 2 этаж
Вариант для тех, кто не любит вычурности
Металл и стекло — интересное сочетание
Необычный дизайн межэтажной лестницы
Деревянная лестница с элементами ковки
Вариант использования пространства под маршевой лестницей
Интересная идея, а с торца — кладовая
Как я выбрал подрядчика
Передо мной стоял выбор — заказать лестницу в фирме или делать ее своими силами. Фирмы обычно сами рассчитывают параметры, а затем изготавливают и устанавливают конструкцию. Это более надежный вариант, но он стоит дороже. Во втором случае гарантий меньше, но можно немного сэкономить. Мой бюджет был ограничен, а исполнитель нашелся сам собой.
Работник, который делал чистовую отделку в моем доме, был готов изготовить каркас прямо на месте. У него был опыт сварки лестницы на другом объекте. Я посмотрел фото — результат мне понравился, и я согласился. Так было быстрее и удобнее — я мог контролировать процесс и по ходу внести изменения, если обнаружатся нюансы, которых я не учел.
Работу он оценил в 60 000 Р — цена меня устроила. В эту стоимость входили: сварка каркаса, его установка, покраска и монтаж ступеней.
Конечно, заказать и изготовить каркас на производстве было бы надежнее. В среднем по Санкт-Петербургу это стоит 55 000—85 000 Р в зависимости от конструктива лестницы. Но если добавить стоимость грунтования, окраски, доставки и установки, выйдет около 100 000 Р. По моим прикидкам, я сэкономил около 40 000 Р.
Как соорудить металлическую лестницу
Собрать такую конструкцию не столь сложно, но для этого потребуются навыки работы со сварочным аппаратом и металлическими элементами в целом.
Итак, для начала подготовьте такие материалы и оборудование:
- болгарка со шлифовальной насадкой;
- швеллер номер 10;
- напильник;
- железные уголки;
- металл в листах;
- собственно, сварка.
Вначале возьмите швеллер, нарежьте его на отрезки и соберите из них каркас таких размеров, каких будет лестница на второй этаж своими руками. Далее возьмите уголки и приварите их к торцам полученного каркаса с одинаковым шагом, равным высоте ступенек
При этом важно, чтобы все уголки располагались точно перпендикулярно друг относительно друга. Для облегчения установки конструкции ступени можете наварить уже после того, как будет смонтирован и закреплен каркас
К верхнему перекрытию качественно прикрепите верхние элементы каркаса, используя с этой целью анкерные болты. Нижние же концы прикрепите к полу нижнего этажа. После этого приварите ступеньки, выполненные из листового металла, и установите перила. Покончив со сборкой, тщательным образом отшлифуйте места соединений специальной насадкой или, как вариант, обычным напильников. В конце обработайте всю конструкцию антикоррозийной грунтовкой.
Уход: защита и обработка металлических лестниц
Главная проблема металлических изделий – коррозия. Она возникает на поверхностях, незащищенных специальными составами, при высокой влажности. Сразу после сборки конструкция должна быть обработана средствами против образования ржавчины, особенно внимательно надо отнестись к местам стыковки деталей. Лучшие способы защиты – гальванизация, металлизация, покрытие лаком, катодная обработка. В домашних условиях можно использовать только лаковые материалы, остальные варианты будут доступны на специальных предприятиях.
Помимо основной защиты, металлические лестницы требуют систематического ухода. Детали из нержавеющей стали наименее требовательны. Их можно чистить мыльными средствами и мыть водой. Неглубокие царапины заделывают азотной кислотой.
Латунь и бронза склонны к потемнению. Для придания деталям блеска используют муку грубого помола, опилки с чердака, спирт с зубной пастой. Оксидная пленка, образовавшаяся на поверхности со временем, удаляется порошком железного сурика.
Кованые элементы из чугуна и железа не требуют особого ухода. Их достаточно протирать влажной тряпкой. Сложность заключается в большом количестве фигурных деталей, каждый фрагмент которых придется тщательно очищать от забившейся грязи. Для придания блеска такие балясины натирают специальным воском.
Металлические винтовые лестницы на второй этаж
Междуэтажные винтовые лестницы из металла делаются
аналогичным образом. Отличие в более сложном расчете материала и изготовлении
заготовок каркаса.
Удобным способом изготовить металлические винтовые лестницы
является использование модульного косоура. Для того чтобы его изготовить нужно
подготовить трубу для центральной опоры. И трубу такой же длины, но большую в
диаметре для установки ступеней. Широкую трубу нарезают в заготовки. Длина
заготовки равна высоте ступени. В идеале, заготовки должны нанизаться на трубу
без перекосов и люфтов.
Примечание. Если гильза садится не плотно, можно сделать под
нее уплотнитель из прутка подходящего диаметра. При этом в процессе
изготовления пруток нужно обматывать вокруг основной трубы, а не укладывать по
внутренней стене гильзы.
Затем делаются треугольные заготовки под ступени. Винтовая
железная лестница всегда имеет ступени треугольной формы.
Далее заготовка приваривается к гильзе. Место шва
зачищается.
Однако здесь все зависит от предпочтения заказчика.
Далее каркас лестницы обезжиривается, вскрывается
растворителем ржавчины, грунтуется и окрашивается.
В итоге может получится такая конструкция.
Или, если не усиливать конструкцию дополнительными
элементами, вот такая винтовая лестница из металла своими руками.
Особенности различных вариантов металлических лестниц
Существуют минимум три вида железных лестниц для частного дома:
- Привычные прямые лестницы, не занимающие много места. Особенно если добавить в конструкцию лестничную площадку;
- Винтовые металлические лестницы. Встречается редко, но их использование придаст оригинальность любому интерьеру;
- Лестничные конструкции на консолях и косоурах.
Прямые лестницы наиболее распространены
У каждой из этих лестниц есть свои слабые и сильные стороны. Ниже мы разберемся с их конструкционными особенностями и научимся собирать их самостоятельно. Возможно, вы создадите лестницу из металла своими руками, основываясь на наработках дизайнеров, а может быть, в основе изделия будут лежать ваши чертежи и эскизы. В любом случае у вас впереди увлекательный творческий процесс и достойный результат.
Как правильно рассчитать размеры винтовой лестницы в частном доме на второй этаж
Рассмотрим, как происходит расчет конструкции винтовой лестницы со стандартными размерами. Допустим, угол поворота винтовой лестницы составляет 360°, диаметр равен 2000 мм, а высота — 3000 мм.
Во-первых, необходимо определить длину окружности по средней линии движения. Расчет размеров винтовой лестницы своими руками должен производиться по формуле: L = 2mR, где г = 2R : 3. Следует помнить, что средняя линия движения отстоит от радиуса лестницы на две трети. После преобразования формула выглядит следующим образом: L = 4wR: 3. Подставляем результаты, получаем: 4 х 3,14 х 1000 : 3 = 4187 мм.
Во-вторых, нужно определить высоту шага ступеней. При высоте этажа 3000 мм данный размер в конструкции винтовой лестницы на второй этаж может быть равен 150 или 200 мм, т. е. число подъемов будет составлять 20 или 15.
Ширина пятнадцатой ступени может быть равной ширине 2-4 основных ступеней. Но следует учитывать, что при подъеме на первую ступень общая высота сокращается на высоту ступени, т. е. на 200 мм, что соответствует 15 подъемам. При этом в винтовых лестницах с поворотом 360° над головой располагается площадка. Следовательно, при высоте этажа 3000 мм необходимо соорудить площадку шириной в 4 ступени. Это означает, что на четвертой ступени общая высота сократится на 800 мм, но при этом над головой будет сохраняться безопасный промежуток более 2000 мм.
При правильном расчете винтовой лестницы на второй этаж важно определить ширину проступи по средней линии движения. Здесь применимы следующие формулы: 2h + b = 600-650 мм и h + b = 460 мм
Преобразовав формулы (b = 600-650 мм — 2h и b — 460 мм — К) и подставив в них значение высоты ступени (200 мм), можно вычислить ширину проступи, которая, исходя из первой формулы, будет составлять 200-240 мм, а согласно второй — 240 мм.
Теперь необходимо проверить, соответствуют ли эти значения тем, которые есть на самом деле. При делении длины развертки 4187 мм на 14 ступеней получаем 299 мм. Такая ступень является слишком широкой. Если в проекте указать проступи с подобным параметром, то возникнет необходимость в увеличении ширины шага. Для проверки следует произвести расчеты по первой формуле. Получаем: 2 х 200 + 299 = 699 мм вместо средних 620 мм. Это означает, что нужно увеличить число подъемов с 15 до 17, что включает 16 ступеней и одну площадку.
После вычислений станет ясно, что ширина проступи будет 262 мм (4187 мм : 16 подъемов), а высота подъемов — 177 мм (3000 мм : 17 ступеней), причем первый подъем необходимо уменьшить на 9 мм, чтобы уложиться в общую высоту этажа (168 мм+ 16×177 мм = 3000 мм). При таких размерах ступеней винтовой лестницы появляется возможность спроектировать верхнюю площадку шириной в 5 ступеней, так как они составят 1000 мм, что при общей высоте 3000 мм создаст нужный запас в 2000 мм.
В целом подбор количества ступеней осуществляется следующим образом: необходимо разделить общую высоту этажа на определенное число подъемов и сопоставить полученные высоту и ширину ступеней с тем, подходят ли они ширине среднего шага человека. Если при подсчетах будет образовываться остаток, то следует увеличить или, наоборот, сократить высоту первой ступени. Возможная разница составит менее 10 мм, что в результате практически не будет заметно. Такое допущение оправдано тем, что изменить высоту этажа нельзя, ее можно только скорректировать за счет укладки напольного покрытия, чтобы при делении ее на высоту подъемов получалось целое число.
Не менее важно при расчете размеров винтовой лестницы на второй этаж своими руками определить ширину ступени в ее узкой части. В качестве опоры забежных ступеней винтовой лестницы выступает центральная стойка в виде обсадной трубы диаметром 50 мм, на которую нанизываются ступени
Для того чтобы стойка стала более жесткой, а ступени были надежно зафиксированы, между ними необходимо вставить гильзы с шайбами. В этом случае произойдет увеличение диаметра трубы. Кроме того, в узкой части каждой ступени следует просверлить отверстие диаметром 50 мм. Для большей прочности ступени ее нужно расширить, сделав больше поверхность вокруг отверстия на аналогичную величину (на 50 мм). Становится понятно, что ширина узкой части ступени равна 150 мм.
Таким образом, можно определить все параметры проступи, ширина которой в узкой части составляет 150 мм, по линии движения — 262 мм, а в широкой части — 393 мм.
Руководствуясь полученными размерами, можно изготовить ступень, но обычно поступают гораздо проще, соединив разметку в узкой и широкой частях. Благодаря этому проступь становится шире, хотя после монтажа она не превышает расчетной ширины, потому что ступени являются забежными.
Далее представлена пошаговая инструкция по возведению винтовой лестницы в доме своими руками.
Разновидности и особенности конструкций косоуров
Косоур – это балка, которая своими концами упирается в межэтажные перекрытия, соединяя собой верхний и нижний уровни здания. По сути, это несущий элемент лестничной конструкции, на котором лежат ступени и крепятся все части подъемной системы.
Конструкцию на косоуре легко отличить от системы с тетивой — несущие элементы располагаются только под ступенями
Существует несколько разновидностей косоурных лестниц, которые отличаются друг от друга количеством балок.
Одинарные. Это конструкции, в состав которых входит один косоур, расположенный посередине пролета.
Одинарные косоурные лестницы визуально очень легки за счет ажурности
Двойные. Это две опорные балки, на которые сверху устанавливаются ступени. Часто встречаемый вариант, особенно когда лестницы изготавливаются из дерева. Кстати, очень похожа на них конструкция на тетивах. Только здесь ступени располагаются между балками в специальные пазы.
Конструкция на двух косоурах — самый популярный и простой в изготовлении вариант
Сами косоуры могут располагаться относительно ступеней строго по краям или с небольшим смещением вовнутрь.
Тройные. Это когда устанавливаются три несущие балки: две по краям, одна посередине. Такую конструкцию имеет смысл собирать лишь в том случае, когда длина ступеней превышает 2 м.
Очень прочная и надежная конструкция: промежуточная балка исключает прогиб ступеней с широким пролетом
И еще несколько терминов, которые используются специалистами в процессе изготовления лестниц на косоурах:
- кобылки — это небольшие приспособления, с помощью которых формируется опора для ступенек.
На схеме №4 — это кобылки
- гребенка – это сам косоур, который по форме представляет собой ступенчатую конструкцию из отдельных частей несущего профиля.
Зигзагообразная гребенка
Что касается материала, из которого собираются лестницы на косоурах, то чаще всего применяется стальная труба или швеллер
Здесь важно понимать, что оба профиля должны обладать повышенной несущей способностью, особенно это касается моделей с одним косоуром. Сама же лестница собирается при помощи электросварки, поэтому для самостоятельной работы необходимо владеть этим навыком
Металлические лестницы
Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.
Чертеж с размерами металлической лестницы
Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.
Преимущества
- Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
- Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
- Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
- Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
- Лестницы могут быть как простой схемы, так и замысловатой.
- Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.
Смонтированный каркас металлической лестницы
Недостатки
- Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
- Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.
Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.
Определение необходимых геометрических размеров
Чтобы правильно выполнить расчеты необходимо учитывать определенные геометрические замеры. Как утверждают специалисты в основном важны три параметра:
- высота – это расстояние от поверхности пола на первом этаже до напольной поверхности на втором. Чтобы правильно определить расстояние от ступени до потолка необходимо взять рост самого высокого человека в семье и прибавить 100 мм;
- длина равняется длине марша или сумме всех маршей. При этом прибавляется и лестничная площадка между ними;
- ширина – расстояние конструкции от стены или промежуток между двумя поручнями.
На схеме можно посмотреть взаимосвязь между углом наклона и ступеньками
Необходимо учитывать ширину маршевой конструкции:
- 1÷1,2 метра – обеспечит комфортное передвижение;
- 1,5 метра – высокий уровень комфорта;
- 0,8÷1 метр может применяться для лестницы, установленной у стенки;
- менее 0,8 метра – для вспомогательных моделей.
Пример расчетных данных
Минимально допустимая ширина для лестницы с забежными ступенями – 1,1 метр. Ширина не может быть менее 1,1 метра и для винтовой конструкции. Зона комфорта начинается от 1,4 метра.
В видео ниже представлен простой способ расчета лестницы:
Угол наклона лестницы (крутизна)
Угол наклона определяет удобство в пользовании лестницей. Слишком крутая лестница позволяет сэкономить полезное пространство, пологая же делает передвижение по ней более комфортным. Вид лестницы в зависимости от крутизны показан на фото ниже. Здесь четко видно, под каким углом должна быть лестница в жилом помещении. Наиболее комфортный вариант для передвижения находится в зеленой.
На схеме изображены разные углы наклона
К сведению! В жилом помещении лестницу можно разместить только если помещение на первом и втором этаже отапливается. Если нет, то установка проводится в нежилом помещении.
Пример расчета длины, расчет высоты и ширины ступеней лестницы в частном доме
Один из самых важных моментов является грамотный расчет ступеней лестницы. Размеры должны быть такими, чтобы по лестнице было удобно перемещаться. Необходимо точно определить, какими должны быть высота и ширина ступеней лестницы.
Высота ступени не должна быть слишком маленькой, чтобы не сбивать шаг. Оптимальный показатель варьируется в пределах 150÷180 мм. Ширина проступи должна быть такой, чтобы подошва на ней полностью помещалась. Оптимальный вариант от 250 до 320 мм. Часто проступь делается со свесом над нижней ступенькой.
Чтобы узнать оптимальное соотношение ширины и высоты можно воспользоваться следующей зависимостью:
2h + b = 600÷640, где
- h – высота ступеньки;
- b – ширина проступи;
- 600÷640 – примерная длина человеческого шага, вернее ее среднее значение.
Рекомендации по размерам ступеней
Недостатком формулы является то, что она не учитывает, что ширина шага может быть меньшей или большей, а также не учитывает уклон марша.
Стандарты ступенек
Чтобы рассчитать ступени лестницы на второй этаж более точно используйте специальный онлайн-калькулятор ниже, в котором применяются другие формулы.
Методика тригонометрического расчета размеров ступени
Чтобы определить расстояние между краями ступеней применяется следующая формула:
G / sin 63° = (0,5 × L) / sin (27° + α),
Отрезок G — это гипотенуза в треугольнике, в котором катетами выступает ширина и высота ступени.
Отсюда:
- h = G × sin α= G × cos (90 – α);
- b = G × cos α= G × sin (90 – α).
Но чтобы узнать размеры, проще воспользоваться онлайн-расчетом ступеней лестницы.
Калькулятор расчета оптимальных размеров ступеней маршевой лестницы
Простой способ расчета ступеней представлен на видео ниже:
Определение оптимального угла наклона лестницы
Практически все лестницы имеют наклон в 45 градусов. Ширина ступени обычно соответствует 45 размеру ноги, но она не должна быть меньше 30 см.
Рассмотрим основные углы наклона:
- у бытовых лестниц угол варьируется от 30 до 45 градусов;
- для пологих конструкций и пандусов – 30;
- у приставных и крутых вариантов – 45÷75;
- хозяйственные лестницы – более 75.
Есть определенная взаимосвязь между крутизной лестницы и местом ее установки. Для расчета применяется следующая зависимость:
D = H / tg α, где
- D – длина горизонтальной проекции лестницы;
- H – высота лестничного марша;
- α – угол крутизны.
Особенности сборки своими руками лестниц на второй этаж на больцах
В итоге следует рассмотреть еще один любопытный вариант того, как сооружается лестница на второй этаж своими руками. Речь в данном случае пойдет о конструкции на больцах, которая получила свое название от нем. Bolzen, что переводится как «болт». Иными словами, мы говорим о конструкции, которая фиксируется на особых болтах. Хотя в действительности это даже не болты, а крепежные элементы, выполненные в форме штырей, на концах которых имеется резьба. Благодаря больцам перила и ступеньки соединяются между собой, а также крепятся к стене. Как результат – мы получаем воздушную и легкую лестницу, способную украсить любой частный дом. Тем более что подступенки в данном случае вообще отсутствуют.
Помимо всего прочего, лестницы такого типа бывают как достаточно компактными, так и растянутыми на конкретном участке стены. Невзирая на то, что эти конструкции кажутся легкими, в действительности они прочные и долговечные, могут спокойно выдерживать несколько сотен килограммов, из-за чего, собственно, и обретают в последние годы все большую популярность.
На этом все, удачи и теплых зим!
Устройство деревянной лестницы
Лестница из дерева для частного дома чаще всего состоит из одного или нескольких маршей (пролетов), которые располагаются между этажами или промежуточными площадками.
Устройство деревянной лестницы
Конструкция лестничного марша представляет собой комбинацию из различных составляющих с разным функциональным назначением:
- Косоур. Представляет собой несущую балку из древесины с выпиленной гребенкой. К ней фиксируются подступенки со ступенями, поэтому деталь должна быть прочной.
- Тетива. В некоторых случаях становится альтернативой косоуру, выполняя несущие функции (особенно если одна сторона конструкции прилегает к стенке). Перед установкой тетиву нужно детально разметить, чтобы ступеньки располагались на горизонтальном уровне.
- Ступень. Основной элемент любой лестницы, который крепится к одной из несущих балок. Кроме обычных, существуют забежные и радиусные ступеньки. У забежных элементов форма нестандартная и их монтируют в начальной точке марша. Радиусные ступени отличаются криволинейным передним краем, они могут быть полукруглыми, волнообразными или с закругленными углами.
- Подступенок. Деталь не является обязательной, но она обеспечивает лестнице высокую прочность, поддерживая ступень по центру. Для фиксации подступенка применяется дистанционная втулка. Под полукруглые ступеньки устанавливается радиусный тип, а выгнутый вариант монтируется под соответствующие ступеньки или под площадкой между лестничными маршами.
- Столбы для опоры. Ставятся в начальной и конечной точке лестницы, а также по краям межмаршевых площадок. Элементы повышают прочность ограждения и служат опорой поручням.
- Балясины. Это подпорные столбы для поручней, из которых формируются боковые ограждения, могут иметь разную конфигурацию.
- Поручни. Являются обязательной деталью. Они опираются на балясины и опорные столбики. Основным требованием к элементу является гладкая поверхность.
- Дистанционная втулка. Такая подставка требуется для любой конструкции с несколькими маршами (даже при применении косоуров).
Нормативные положения
Основные правила проектирования касаются всех лестниц, вне зависимости от того, какие материалы пошли на их изготовление.
- Ширина пролета – 90 см как минимум. По ступенькам должно быть комфортно передвигаться даже крупному человеку. Кроме того, меньшая ширина будет препятствовать возможному подъему габаритных предметов.
- Регламентируется и угол наклона марша. Оптимальным считается уклон в 35-45 градусов. Более пологая конструкция займет непозволительно большое пространство. Крутая лестница (50 градусов и больше) чрезвычайно неудобна в перемещении. Спускаться по ней придется как по стремянке, спиной вперед.
- Высота подступенка рекомендуется в 16-18 см. Более высокий будет требовать чрезмерных усилий для подъема, лестница с более низкими ступенями опять же отнимет нерационально большую площадь помещения.
- Ширина ступени – минимум 27 см. На ней должна полностью помещаться ступня взрослого мужчины.
- Дистанция между балясинами ограждения – 15 см; при наличии в доме детей она должна быть уменьшена до 12 см.
Что касается нагрузок, в них вдумываться не обязательно: лестница на металлическом каркасе своими руками обычно сооружается из профильной трубы либо уголка. А эти материалы имеют достаточный запас прочности, так что конструкция в эксплуатации будет абсолютно безопасной.
Как правильно рассчитать лестницу из дерева на второй этаж
С поворотом на 90
Прежде чем приниматься за расчет, измеряют высоту от пола первого этажа до пола второго этажа и размеры проема, в котором будет установлена лестница.
Деревянная лестница с поворотом на 90 градусов
Зная высоту этажа можно рассчитать необходимое число ступеней (n). Для этого высоту этажа делят на принятую высоту ступени. Удобной считается лестница с высотой ступени (а) 15-18 см.
А ширина ступени (b) должна быть в пределах 27-30 см. Проверить насколько удобной получилась после расчетов лестница, можно умножив высоту ступеней на два и прибавив ширину. Получившееся значение должно быть в пределах 600-650 мм. Используя эту же формулу можно рассчитать ширину ступени по формуле: b=650-а*2
Расчет лестницы с поворотом на 90 градусов
Чтобы в процессе подъема по лестнице не упереться в потолок головой, необходимо соблюсти высоту просвета в пределах 1900-2000 мм. Понять соответствует ли проектируемая конструкция данному требованию можно, выполнив следующие расчеты:
- От длины проема отнять 70 см и разделить на ширину ступеней. Получившееся число – это количество ступеней, расположенных над проемом.
- Значение из первого пункта умножить на высоту ступени.
- От высоты этажа отнять значение, полученное во втором пункте. Это число и будет равняться высоте просвета.
Если число получилось меньше нормы, можно предпринять следующее:
- увеличить проем;
- уменьшить количество ступеней, тем самым увеличив их высоту.
Если же увеличить проем невозможно, а уменьшение ступеней приведет к тому, что уклон лестницы и высота ступеней не будут соответствовать норме, лучше запроектировать лестницу с поворотом на 90.
Данная конструкция состоит из двух маршей расположенных по отношению друг к другу под углом 90. Это позволяет вписать лестницу даже в помещение с небольшой площадью и с маленьким проемом.
Лестница в небольшом помещении
Между собой марши могут быть соединены площадкой или забежными ступенями. Первый вариант намного удобнее, да и расчет в этом случае мало чем отличается от уже описанного. Главная задача – определить, на какой высоте от уровня пола необходимо устроить промежуточную площадку.
Вначале считают, сколько ступеней нужно для верхнего марша, расположенного между площадкой и вторым этажом. Для этого требуемую высоту просвета (2000 мм) делят на принятую высоту ступени (15-18 см). Полученное число округляют до целых и уменьшают на единицу (так как верхняя фризовая ступень совпадает с уровнем пола).
Расчет количества ступеней
Чтобы узнать, на какой высоте будет находиться площадка, высоту ступеней умножают на их количество и от высоты этажа отнимают это число.
Количество ступеней для нижнего марша рассчитывают точно так же. При этом лестничная площадка при расчете считается ступенью. Ширину и длину площадки принимают равной ширине лестницы.
С поворотом на 180 и площадкой — чертежи
Двухмаршевую лестницу с поворотом на 180 принято устанавливать при высоте этаже больше 3 м.
Двухмаршевая лестница с поворотом на 180 градусов и площадкой
Для удобства расчет выполняют одновременно с построением чертежа на миллиметровке. Вначале вычерчивают лестничную клетку.
Чертеж двухмаршевой лестницы
Зная ширину лестничной клетки, вычисляют ширину марша. Для этого от ширины лестничной клетки отнимают величину зазора (100 мм) и делят величину на два.
Ну а чтобы узнать, какая высота отведена каждому маршу – высоту этажа делят на два.
Дальнейший расчет связан с вычислением количества ступеней. Для этого опять же достаточно высоту марша разделить на высоту ступени.
https://youtube.com/watch?v=Uq8XOi0NZLI
Ну а чтобы определить, какая будет длина марша, и построить его горизонтальную проекцию на плане, необходимо количество ступеней умножить на ширину.
Полученные размеры переносят на план. А затем вычерчивают разрез лестничной клетки.
Имея на руках чертежи, не составит труда выполнить разбивку конструкции в доме.
Онлайн-конструктор 3d расчета, проектирование лестниц своими руками – программа-калькулятор, Житов, как правильно рассчитать винтовую, металлическую, лестницу из дерева на второй этаж с поворотом на 90, 180 и площадкой – формулы, чертежи
Конструктивные особенности лестниц
- Лестницы с косоурами изготавливают на двух балках (привычный, самый распространенный вариант) и на одной. Во втором случае лестницу называют «на одном косоуре» – несущий профиль располагается по оси маршевого пролета. Лестница на одном косоуре создает ощущение невесомости и выглядит очень нарядно.
- Существуют лестницы с больцами (болтами по-немецки). Роль балки в такой конструкции выполняют перила ограждений. Снизу к ним жестко прикреплены балясины, к которым подвешены ступени. Дополнительную жесткость лестнице придают крепления проступей друг с другом, для этого используются массивные винты, иногда с втулками.
- Консольные – это лестницы, ступени которых вмонтированы в боковую стену.
- Популярны в частных домах винтовые конструкции: ее ступени имеют форму усеченного треугольника и называются забежными. Одним, узким концом перекладины опирается на центральную опорную колонну, второй, широкий смещен относительно нижнего на заданную величину. Внешне такая конструкция похожа на спираль.
Материал изготовления – еще один критерий классификации. Кроме стальных существуют еще железобетонные и деревянные лестницы.
- Однако конструкцию из цементно-песчаного массива – армированную стальной сеткой и отвибрированную – самому смастерить достаточно сложно. Еще сложнее ее установить: для этого дополнительно потребуется мощный подъемный механизм.
- Деревянные лестницы также сложны в изготовлении. Главное, материал не прощает ошибок: деревянную деталь невозможно срастить. К тому же за ними нужен тщательный уход в процессе эксплуатации.
