Как собрать дверную ручку и установить для межкомнатной двери? Пошаговая инструкция

Необходимые материалы и инструменты

Установка замка в межкомнатную дверь может проводиться с помощью двух разных наборов инструментов: профессионального и любительского. В профессиональный набор входит высокоточный современный электроинструмент и хорошо знакомый мастерам, давно проверенный в деле комплект приспособлений:

• вертикальный фрезер для врезания замков — позволяет быстро, точно и с высоким качеством выбрать посадочные углубления для запорного механизма и ответной планки (при отсутствии собственного суточная аренда обойдется в 200-250 руб.);
• пластиковый шаблон — у профессионалов есть под все типы замка;
• молоток — важнейший инструмент для любительской установки. Но иногда и профессиональным слесарям без него не обойтись;
• шуруповерт с набором бит, шлицевых и крестообразных;
• крестообразная и шлицевая отвертка — при сборке запорного механизма от шуруповерта лучше отказаться. Соскочив с головки метиза бита практически всегда что-то повреждает: то облицовку двери, то корпус замка;
• рулетка;
• карандаш.

Для домашних мастеров набор инструментов более разнообразный, часть из которых всегда найдется в доме. Если же что-то придется докупать, то затраты незначительные. Нужны:

• шуруповерт с мощной аккумуляторной батареей или электродрель — потребуется для высверливания отверстий под ручку и посадочного гнезда для корпуса замка;
• коронка с набором ножей на 20, 25, 50 и 54 мм — устанавливается на дрель или шуруповерт для высверливания посадочных отверстий;

Коронка с набором ножей.

набор перьевых сверл — диаметры 16, 20 и 25 мм. Функции те же, что и у коронки;

Перьевое сверло.

• сверло диаметром 1 мм под саморезы, которыми крепятся сам замок, накладка, ответная планка;
• сверло в коронку;
• стамеска с шириной ножа 10 и 20 мм (можно обойтись одной, более узкой) — поможет выровнять границы выемки под замок, а также заглубить посадку планок;

Стамеска.

• молоток — а как же без него. Не кулаком же бить по стамеске;
• рулетка — назначение объяснять не нужно;
• долото — это прошлый век, но если в доме нет электроинструмента, без него не обойтись;
• карандаш — оставлять отметки под сверление;
• столярный треугольник — можно обойтись, но упростит работу;
• шлицевая отвертка для сборки замка и набор крестообразных отверток. Уже отмечалось, но лучше напомнить: при монтаже замка лучше поработать руками, т.к. соскользнувшая с головки метиза бита может повредить дверь. И еще момент: сборку замка шуруповертом не выполнить.

Набор отверток.

Завершается поход в магазин приобретением материалов:

• замка;
• скотча — некоторые мастера заклеивают им поверхность двери и работают сверху пленки. Так, по их мнению, лучше сохраняется поверхность дверей.

При покупке замка нужно обратить внимание на несколько нюансов:

• обязательно измерить перед походом в магазин толщину двери, чтобы не ошибиться с размерами запорного механизма. Если идет замена запора, то старый замок лучше взять с собой;
• конструкции механизмов могут быть с правым или левым исполнением без возможности внесения изменений. Эту информацию нужно уточнять у продавца или смотреть инструкцию;
• ручки подбираются под интерьер помещения;
• для деревянных дверей нужна более прочная фурнитура;
• язычок должен полностью прятаться в корпус при нажатии ручки до упора.

Какой замок лучше выбрать для межкомнатной двери

В межкомнатные двери можно поставить замки нескольких видов. Все зависит от цели, которую преследуют хозяева:

• предостеречься от сквозняка (двери в детскую комнату, гостиную);
• закрыть постоянный доступ, например, в рабочий кабинет;
• ограничить временный доступ (ванная комната, туалет).

Решить поставленные задачи можно с помощью плоских и круглых замков.

Плоские замки представлены:

защелками – могут быть в одном корпусе с ручкой, которая является поворотной и раздельными. В последнем случае запирающее устройство врезается отдельно;

Плоский замок с блокиратором.

запирающими устройствами с ключом и/или блокиратором в виде рычажка или кнопки.

Круглые замки представлены двумя группами запирающих устройств:

• с ручками в виде буквы «Г»;
• сферическими ручками-кнобами.

Замки-защелки

Наиболее простые по конструкции, с низкой ценой, замки-защелки устанавливаются в межкомнатные двери чаще всего. Простая конструкция выполняет простую задачу: предотвращает самопроизвольное открывание дверного полотна.

Такие запирающие устройства могут быть двух видов:

• защелка с ручкой, которая при нажатии выводит язычок из ответной планки. Это самый популярный вариант замка межкомнатной двери;
• защелка с ручкой в разных корпусах. Здесь весь секрет в язычке. Он или роликовый, или фалевый, т.е. скошен с двух сторон, что дает возможность открыть дверь, потянув на себя или толкнув ее, не поворачивая ручки (фиксируется наглухо).

Защелка.

У такого вида запоров есть достаточно много достоинств:

• простая конструкция;
• высокая надежность;
• долговечность;
• легкий ремонт — восстановить работоспособность можно своими руками;
• низкая цена.

Среди минусов:

• характерный шум при открывании/закрывании дверей;
• появление на ответной планке бороздок, портящих внешний вид фурнитуры.

Запоры с ключом

В межкомнатные двери квартир и частных домов замки с ключом устанавливаются редко. В основном это двери, ведущие в кабинет, комнату с дорогими вещами или сейфом, в помещения, куда детям вход воспрещен. А вот в офисах — это частое явление. Главный плюс запоров с ключами — ограничение доступа в комнату нежелательных посетителей.

Защелка с ключом.

Недостатки вытекают из преимуществ: более сложная конструкция, во-первых, стоит соответственно дороже, во-вторых, ломается чаще, в-третьих, сложнее ремонтируется.

Замки с блокираторами

По сложности конструкции замки с блокираторами занимают золотую середину между защелками и запорами с ключами. Устанавливаются там, где есть необходимость на некоторое время закрыться изнутри: ванная комната, туалет, спальня. Представлен в виде защелки с фиксатором, позволяющим заблокировать запорный механизм в положении «закрыто».

Особенность таких механизмов в том, что блокиратор расположен с одной стороны, внутри комнаты, в которую необходимо ограничить доступ членов семьи. Это означает, что попасть в закрытое помещение снаружи без разрешения закрывшегося нельзя.

Защелка с блокиратором.

К достоинствам запорных механизмов с блокиратором можно отнести:

• простую конструкцию запирающего механизма;
• приемлемую стоимость;
• легкий ремонт.

К недостаткам до последнего времени относили необходимость вызова мастера при отсутствии возможности открыть дверь запершимся ребенком или престарелым человеком. Последние модели открываются снаружи шлицевой отверткой — в ручке имеется специальная щель.

Круглый замок с ручкой-кноб

В англоязычных странах «кноб» — просто круглая ручка. В России — вид замков. Они могут быть в виде защелки, с ключом и/или блокиратором. Опыт использования показал множество минусов, с которых и начнем:

• подходят не всем дверям;
• с первых дней эксплуатации появляется люфт;
• низкий класс секретности (обычно первый, редко второй);
• высокая вероятность блокирования из-за невнимательности хозяев в момент, когда комната пустая;
• часто заклинивают и ломаются;

Замок с ручкой кноб.

• после установки кноба перейти на другой вид замка не получится;
• классический вид продукта эконом-класса со всеми вытекающими последствиями.

А есть ли плюсы? Имеются, но их всего три:

• простая установка и сборка;
• механизм, где все в одном;
• низкая цена, в 2-4 раза, по сравнению с замками с ключом и/или блокиратором.

Магнитные замки

В отличие от входных дверей магнитные замки на межкомнатные двери практически не устанавливаются. Поэтому в работе не будут рассматриваться. Для тех, кому интересен этот вид запорных устройств, советуем посмотреть работу «Электронные замки на входную дверь».

Магнитный замок.

Размеры и комплектация

Размеры дверей для межкомнатных проемов стандартизированы. Однако принятые нормы отличаются друг от друга в разных странах. Так, в России дверные конструкции с распашными полотнами изготавливаются шириной 60, 70, 80 или 90 см. В Испании, Италии и Германии производятся изделия с такими же размерами. При этом французы изготавливают межкомнатные двери с минимальной шириной 69 см. Далее, размер увеличивается с шагом 10 см.

Если решено заменить только полотно, то работу удастся выполнить исключительно при использовании нового изделия из своего сегмента. В противном случае придется устанавливать полностью всю дверную конструкцию, включая коробку. Когда смонтированы межкомнатные двери российского стандарта, то заменить только одно полотно не составит труда. Ведь конструкции, изготовленные по нормам РФ, выпускаются в широком ассортименте. Например, он существенно превышает разнообразие изделий, которые производятся в соответствии с французским стандартом.

Высота межкомнатной двери обычно составляет 2 метра. При этом ее ширина выбирается в зависимости от места установки. В соответствии с действующими стандартами:

• в санузел устанавливается конструкция с шириной минимум 60 см;
• для жилой комнаты необходимо выполнять монтаж изделия с шириной 60-120 см;
• в кухонное помещение устанавливается дверь с минимальной шириной 70 см.

При монтаже новой межкомнатной дверной конструкции может быть принято решение уменьшить или увеличить проем. Для реализации намеченных планов не нужно получать специальное разрешение. Однако необходимо выполнять монтаж конструкций, у которых размеры дверных коробок соответствуют стандартам для каждого помещения.

Чтобы купить межкомнатную дверь необходимой ширины, нужно измерить полотно установленной конструкции. Если она отсутствует, рекомендуется замерить самое узкое место дверного проема. Эта величина позволит узнать общую ширину конструкции, которая состоит из коробки и полотна. Для беспроблемного монтажа размер дверного блока не должен превышать измеренную величину. Другими словами, устанавливаемая конструкция обязана быть меньше проема в стене.

В полный комплект межкомнатной двери входят следующие элементы:

• одно полотно;
• 2,5 палки коробки;
• пять наличников;
• 2,5 палки доборов.

Существует три вида комплекта межкомнатной двери, отличающихся ценой и временем монтажа. Имеется возможность все элементы дверного блока купить по отдельности. Можно также приобрести полотно вместе с коробкой, которая будет представлять собой отдельные доски. Поэтому из них придется самостоятельно собирать цельную конструкцию, а потом на ней закреплять петли. Еще в магазине можно купить готовый дверной блок. Перед его монтажом необходимо только подрезать высоту боковых стоек коробки.

Как вставить дверные ручки для межкомнатных дверей?

Важным условием для монтажа с первого раза и сохранности дверного полотна является правильная разметка. Здесь актуальна поговорка «семь раз отмерь — один раз отрежь». Отмерьте необходимую высоту механизма от пола (рекомендуется располагать его на высоте 80-100 сантиметров). Для разметки можете использовать кондуктор, а можете обойтись классическими угловой линейкой и карандашом.

Изображение с сайта dveridoc.ru

Далее алгоритм такой:

Просверлите на отмеченном месте сквозное отверстие в двери при помощи коронки нужного диаметра.

Просверлите торец сверлом-пером.

Установите замок с язычком и проверьте корректность его работы и плавность хода.

После этого очертите место монтажа крепежной площадки и аккуратно снимите стамеской слой дерева, чтобы эта площадка была вровень с полотном.

Закрепите детали саморезами и вложите в механизм стержень.

Закрепите розетку и рукоятку.

Скрепите элементы вместе при помощи штифта или саморезами.

Установите декоративную крышку.

После этого можно приступать к обустройству дверной коробки. Отметьте положение язычка на ней при закрытии, после чего проделайте углубление при помощи стамески или дрели. Закрепите металлическую накладку вровень с коробкой и завинтите болты.

Если вам интересны детали процесса, то вот видео о том, как поставить ручку на межкомнатную дверь:

Как выбрать качественную фурнитуру

Лучший вариант не допустить ошибок при выборе нужных изделий – демонтировать ручку и привезти ее для примера в магазин. Основные условия, которые следует соблюдать при покупке:

– Совпадение отверстий под крепления. В этом случае не придется дополнительно сверлить дверное полотно.

– Подбор механизма аналогичного прежнему, конфигурация рукояти при этом может не иметь значения.

– Соответствие цветовым решениям и общему стилю комнаты.

Многие такие ручки взаимозаменяемы, то есть рукоять для правого дверного блока можно после нехитрых манипуляций превратить в ручку для левого. Кстати, Вы избавите себя от прогулки в магазин, если обратитесь в профессиональную замочную службу. Как правило, сотрудник такого сервиса имеет в наличии большой ассортимент замочных устройств и другой дверной фурнитуры от различных отечественных и зарубежных производителей.

Порядок установки

В качестве примера выбрана установка дверных ручек с защелкой. Круглые и продолговатые устанавливаются одинаково.

Для установки нам понадобятся:

• ручная дрель или шуруповерт;
• коронка по дереву диаметром 50 мм;
• сверло по дереву диаметром 22-25 мм;
• стамеска;
• молоток;
• карандаш.

Стандартом высоты расположения ручки считается 80-90 см от пола. Обычно ее устанавливают на уровне пояса. Необходимо учитывать, что для всех дверей нужно выбирать одну высоту, иначе это будет смотреться некрасиво.

Высоту необходимо отметить на дверном полотне на торце и сбоку. На торце отметьте центр, чтобы в последствии высверлить отверстие под фалевую защелку. Чтобы правильно отметить место сверления сбоку двери, отмерьте расстояние от края защелки до середины отверстия, в которое вставляется квадрат. Именно эту длину перенесите на боковую часть двери.

После разметки центров переходим к сверлению отверстий. Для этого понадобятся дрель, тонкое сверло (2-4 мм) и перьевые сверла (22 и 25 мм). Тонкое сверло нам нужно для того, чтобы задать направляющую. При сверлении перьевым сверлом насквозь со стороны выхода образуются сколы. Чтобы этого избежать, достаточно сделать отверстие пером на половину толщины двери, а затем начать сверлить с обратной стороны. Для этого нам и нужно сделать направляющую тонким сверлом. Первым высверливается боковое отверстие диаметром 25 мм, вторым делается сбоку диаметром 22 мм.

Для тех моделей, которые имеют в комплекте 3 дополнительных шурупа для крепления основания к дверному полотну, не нужно сверлить большое отверстие коронкой. Достаточно сделать отверстие под «квадрат» перьевым сверлом диаметром примерно 12 мм и отверстия под стягивающие болты. Такая конструкция прослужит дольше.

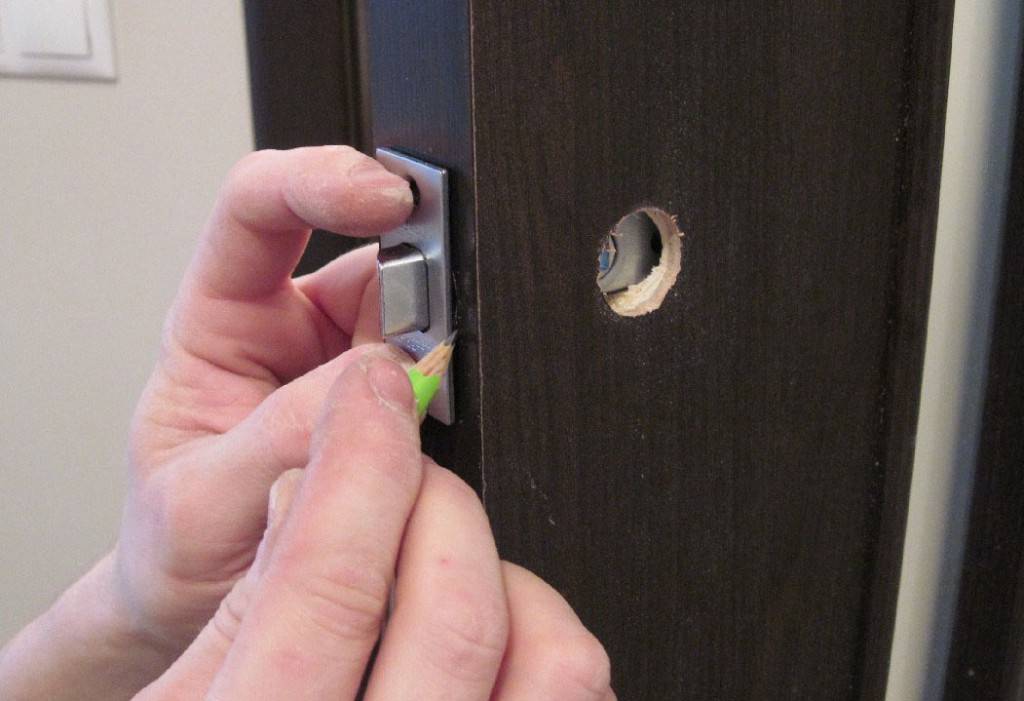

Теперь разметьте и сделайте потай под защелку. Для этого вставьте защелку в торец и обведите контур планки. Затем нужно выбрать паз для планки. Сделать это лучше фрезерной машинкой. Если таковой не имеется, можно обойтись стамеской. Достаточно углубиться на толщину планки.

Теперь установка ручки на межкомнатную дверь не будет представлять большой сложности. Все, что остается, это собрать дверную ручку внутри дверного полотна. Для этого очистите отверстие от пыли и щепок, вставьте защелку и зафиксируйте ее саморезами. Однако не следует усердствовать и зажимать ее слишком туго, ведь в противном случае может заклинить.

Теперь проденьте квадрат в отверстие защелки. Затем наденьте ручку. В комплекте идут левая и правая рукояти, поэтому проверьте, правильно ли вы вставили их, до того как прикрутите. После установки ручки с замком прикрутите рукоять тремя саморезами к дверному полотну.

Так же монтируете вторую рукоять. После сборки проверьте все ли работает правильно, двигается ли защелка, задвигается ли она до конца и не клинит ли ее. По окончании навинчиваются декоративные колпачки, чтобы скрыть крепления. На ручке снизу, как правило, находится скрытый винтик под шестигранный ключ, чтобы зафиксировать колпаки.

Если у вас круглая ручка, вставьте в отверстие стержень. На нем имеются пазы с обеих сторон. На ручке тоже есть пазы, которые должны совпадать друг с другом. Наденьте и надавите до щелчка.

Фалевые ручки могут монтироваться как на левые, так и на правые двери. Для смены нужно вынуть цилиндровый механизм и механизм фиксации из корпуса ручек и поменять их местами в соответствии со стороной открывания двери.

Как установить дверную ручку в межкомнатной двери.

Сверлом, диаметром равным диагонали корпуса язычка, сделал отверстие в торце двери на высоте от пола 96 см (мне удобна такая высота).
.
 .
Глубину отмерил  по длине язычка-защёлки и ограничил крышкой от пластиковой бутылки. После этого, необходимо доработать отверстие стамеской, чтобы язычок свободно перемещался.
.

.

.

.

.
Далее вставил выдвижной механизм язычка, проверил, не ушла ли горизонтальная плоскость, если да то подправить надо стамеской. Накладываем язычок на межкомнатную дверь по просверленной плоскости и делаем метку для сверления под четырёхгранник-ось дверной ручки (надо сделать поправку на втапливание язычка в дверь, если оно необходимо).
.

.

 Сверло подбираем,  на 3-4 мм больше диаметра вращающейся внутренней части замка дверной ручки.
.

.

.
Устанавливаем  замок на дверь, правильно, если сначала прикрутить с торца межкомнатной двери блок язычка, а потом  неподвижные части дверной ручки, одновременно проверяя поворотный механизм, чтобы не было заедания.
.

.
Теперь можно отметить  горизонтальное положение осевой линии язычка дверной ручки на коробке.
На  длину  защёлки сверлом делаем  красиво  аккуратное углубление.
.

.

Удачи!

Рекомендации и советы мастеров

Советы экспертов:

• Перед покупкой разобрать старый механизм. Взять с собой, чтобы показать консультанту и приобрести подходящий к дверному полотну элемент. Это сократит время монтажа, сэкономит финансы на повторной покупке.
• Мастера рекомендуют приобретать рукояти, имеющие внутреннюю броненакладку, но такие модели дорогие. Однако они характеризуются высокой надёжностью и защитой от взлома.
• Если человека устраивают простые варианты рукояти, то можно разыскать модели из самых дешёвых материалов — от пластиковых до металлических. Схема установки не изменится, но монтаж будет считаться более лёгким.
• При наличии двойных межкомнатных дверей лучше брать ручки для распашных полотен. Другие варианты механизмов усложнят установку, может пострадать полотнище.

Бренд производителя тоже важен. По отзывам потребителей, мастеров, лучшими считаются 10 производителей. Самые популярные:

• AGB (лучшая фурнитура для купе);
• Гардиан (соотношение невысокой цены и хорошего качества);
• MANDELLI (лучший дизайн);
• Apecs (высокая износоустойчивость, долговечность).

Важно
Важно не пренебрегать индивидуальными средствами защиты — респираторами, перчатками, защищающими составами от раздражений на коже. Если человек не желает выполнять монтаж собственными усилиями, лучше пригласить мастера на дом

Это позволит сэкономить время, нервы, деньги на покупку нового дверного полотнища, рукояти.

Заменить ручку просто, если подойти к работе ответственно. Первое, что нужно учесть — это модель рукояти. От неё будет зависеть лёгкость монтажа. Учёт советов экспертов, исполнение инструкции по установке механизма помогут выполнить работы быстро, просто. При грамотном уходе элемент прослужит дольше.

Как врезать замок в межкомнатную дверь пошаговые фото

Перед тем как устанавливать замок или защелку, надо определиться с высотой, на которой будут располагаться ручки. Рекомендуемая высота 90-110 см. В этом промежутке обычно и ставят замок или защелку. Но при врезке замка в двери МДФ, не стоит ставить замок выше метра. Дело в том, что в бюджетных моделях деревянная планка, в которую и устанавливается замок, имеет высоту 1 метр. Выше будет только пустота и вам придется пересверливать отверстие и придумывать, как закрыть образовавшуюся дыру. После того как определились с высотой, можем начинать установку.

В межкомнатные двери обычно ставят замки которые закрываются без ключа

Выемка под замковую часть

Перед тем как врезать замок в межкомнатную дверь, отмечаем выбранную высоту на двери. Сделать это удобнее при помощи рулетки. Отметку ставим на торце, переносим при помощи угольника или строительного уровня на обе стороны дверного полотна.

Берем замок/защелку, прикладываем ее к торцу двери так, чтобы середина замка пришлась на проведенную линию. Отмечаем ширину металлической замковой части и уровень, на котором заканчивается накладка. Берем перьевое сверло на 16 мм, прикладываем его к той части замка, которая будет вставляться в дверное полотно. При помощи маркера или малярного скотча, куска изоленты, делаем отметку на сверле. Эта отметка должна быть чуть дальше, чем замок. По ней будем ориентироваться до какой глубины делать отверстия

Это особенно важно, если замок устанавливается напротив стекла. Иначе можно просверлить слишком глубоко и повредить стекло

Ставим на перьевом сверле отметку — таким образом будем контролировать глубину сверления

Края получились неровные, убираем торчащие волокна при помощи стамески

Дрелью ровнять быстрее

Как врезать замок в межкомнатную дверь: дорабатываем выемку

Глубина выемки под замковую часть зависит от толщины декоративной планки. Обычно стараются сделать так, чтобы планка была на одном уровне с торцом двери, но может и немного выступать. Во время работы снимайте понемногу — проще доработать, чем пытаться восстановить снятое.

Ставим ручки

Чтобы закончить установку замка в межкомнатную дверь, надо сделать отверстия под установку ручек. Работы намного меньше той, что уже проделали, но нужна точность. Ошибки не слишком критичны, хотя лучше постараться их не допускать.

В комплекте с ручками идут саморезы для деревянных дверей и стяжные болты для установки в металлическую дверь. Саморезы из комплекта лучше заменить — обычно они из мягкого металла. Разве что вы купили фирменный заграничный запор, в котором саморезы каленые. А так, купите несколько хороших саморезов диаметром 1,5-2 мм и длиной около 1 см.

1. Берем замок и прикладываем к боковой поверхности двери, совмещая по высоте.
2. Карандашом, маркером или шилом через прорези под установку ручек ставим отметки.

Делаем отметки на обоих сторонах двери

Ставим и закрепляем ручки

Устанавливаем декоративные накладки

В некоторых моделях есть декоративные накладки. Их выравниваем при помощи угольника.

Установка замковой защелки

Замки для межкомнатных дверей, обычно имеют с одной стороны поворотную щеколду (завертку), которая запирает замок, с другой стороны есть только накладка с прорезью. То есть снаружи двери просто так не откроешь — нужен специальный ключ. Установка этой части замка занимает буквально пару минут, но есть нюансы.

1. Берем центральную часть, которая вставляется в замок. Ту сторону где нет прорези, вставляем в накладку без ручки, вставляем эту конструкцию в нижнее отверстие с наружной стороны.

Как врезать замок в межкомнатную дверь: установка фиксатора замка

Все, врезка замка в межкомнатную дверь почти закончена, осталось проверить работу.

Врезка ответной части

Ответную часть надо установить четко, чтобы двери не люфтили и не было проблем с закрыванием. Поэтому стараемся отмечать как можно точнее и берем остро отточенный карандаш.

1. Прикрываем двери так, чтобы язычок защелки уперся в косяк. Отмечаем положение защелки карандашом (сверху и снизу).
2. По меткам при помощи треугольника проводим горизонтальные прямые.
3. Измеряем точно расстояние от края дверного полотна до середины замка. Середина замка — это середина язычка или центр отверстия крепления.

Середину замка найти просто

По отметкам сверим отверстия, дорабатываем его стамеской

Убираем люфт закрытой двери

Все, как врезать замок в межкомнатную дверь вы знаете. Описание занимает много места, сам процесс — минут 25-30, если делаете первый раз. Больше времени потребуется, если ровнять отверстия стамеской, а не сверлом. Но общая продолжительность все равно больше часа не будет.

Как разобрать ручку-защелку и демонтировать замок

Дверные ручки с защелками удобны в быту, устанавливаются на входные и межкомнатные полотна. Механизм может быть нажимным (классический Г-образный вариант) или поворотным (в виде шарика или розетки).

Чтобы разобрать запирающий механизм нажимного типа, нужно сначала снять ручку. Сбоку или снизу на ней необходимо найти заглубленный винт и открутить его отверткой (в некоторых случаях потребуется ключ-шестигранник). Затем убирается декоративная накладка. Чаще всего она имеет резьбу, и сделать это легко. Сняв панельку, скрывающую крепления, можно откручивать основные болты, держащие механизм. Далее отвинчивается пластинка замка с торцевой стороны полотна. Замок легко вынимается, если потянуть его на себя.

Процесс разборки устройства с поворотной круглой ручкой мало отличается от действий с нажимным механизмом. В некоторых моделях шарик имеет резьбу, нужно только неподвижно удерживать вторую ручку, поворачивая снимаемую часть в обратную сторону. Иногда производители снабжают механизмы винтами, скрытыми в небольших углублениях, как в нажимных устройствах.

В ряде моделей необходимо найти на ручке маленькое отверстие. Обнаружив его, поворачиваем шарик так, чтобы в этом углублении увидеть кнопочку (ступор). Нажав на нее чем-то тонким, вытягиваем ручку на себя. Часто в комплекте идет специальный ключ для этого. Декоративная защита в таких моделях обычно снимается, если просто поддеть ее ножом или отверткой.

Ответная планка и углубление под замок

Установка дверной ручки на межкомнатную дверь закончена. Осталось сделать лишь последний штрих, а именно, врезать в лутку ответную часть защелки. Первым делом необходимо отметить центр защелки. Для этого закройте двери не слишком плотно и проведите карандашом на необходимом уровне. Еще можно плотно закрыть дверь и несколько раз открыть и закрыть защелку, чтобы оставить следы. Теперь посередине лутки выберите паз. Глубоким его делать не стоит. Замеряйте длину защелки в самом большом месте и выберите на 1-2 мм меньше.

Под замок паз выбирается поглубже и побольше. Все зависит непосредственно от самого замка. Иногда в комплекте может идти пластмассовая накладка в паз — ее нужно вставить до закрепления планки.

Поверх паза крепится декоративная планка. Врезать ее заподлицо нет необходимости. Достаточно прикрутить саморезами или прибить гвоздиками. Осталось лишь проверить, все ли работает правильно. На этом установка ручек на межкомнатные двери полностью завершена.

Ручки с замком устанавливаются по такому же принципу. Отличие будет заключаться только в диаметре торцевого отверстия.

Установка врезных замков с ручками

Врезные замки с поворотной ручкой и замком в торце полотна двери, специальной конструкции цилиндра замка выпускаются заводами изготовителями более миллиона вариантов замков. Количество таких моделей выпускаются достаточно для металлических и деревянных дверей. Установка своими руками врезные механизмы начинается с тщательной разметки на одной стороне двери схемы монтажных механизмов.

Схема разметки двери для установки дверного замка

Убедившись, что конструкция замка полностью утоплена, в полотно двери, выполняем, используя дрель сигнальное отверстие тонким сверлом для поворотной ручки, предварительно удалив замок из двери.

Проверяем точность отверстия и проводим сверление двери с помощью коронки необходимого размера с двух сторон двери до середины полотна для ручки. После того как установка замка и ручки выполнена необходимо выполнить затяжку всех шурупов. Проверив работоспособность замка не закрывая двери можно приступать к разметки паза для лутка. В дверной коробке напротив замка сделать отметку на коробке для защелки. Открыв полотно двери, выполнить разметку, устроить и закрепить луток с пазом.

В случае если разметка лутки выполнена с ошибкой и язычок замка не входит или имеется большой люфт необходимо демонтировать луток произвести смешение паза инструментом стамеска. Накладку лутка и планка замка должны прилегать плотно, но без трения.

Установка ручки на место

При необходимости выкрутить крепежные шурупы и стамеской углубить посадочное место. Или выполнить подкладку из картона по размеру и толщине. Смотрите в видео процесс установки замка в межкомнатную дверь.

Процесс установки

Допустим, вы установили новую межкомнатную дверь. Теперь нужно врезать в нее ручку. Ее функционирование зависит от качества рабочих механизмов и от правильной установки. Прежде чем рассказывать о процессе монтажа, предлагаем ознакомиться с ее составляющими.

Схема дверной ручки-защелки типа кноб

1 – внутренняя поворотная ручка; 2 – технологическое отверстие; 3 – пружинный зажим; 4 – кнопка блокировки; 5 – хвостовик ручки; 6 – декоративный фланец; 7 – монтажная пластина; 8 – цилиндр запорного механизма; 9 – декоративный фланец; 10 – внешняя поворотная ручка; 11 – механизм защелки; 12 – пластина для крепления с торца двери; 13 – ответная планка для дверной коробки.

Выполнение отверстий в дверном полотне

Сначала нужно сделать сквозное цилиндрическое отверстие. Для этого с помощью рулетки отмерьте от пола расстояние в 1 – 1,2 м. Сделайте отметку карандашом. От торца двери отмерьте расстояние, равное длине механизма защелки. Вы можете измерить механизм с помощью линейки либо посмотреть его параметры в инструкции производителя (там должны быть все чертежи). Получившаяся точка пересечения будет центром отверстия. Сначала сверлом выполните отверстие диаметром в 5 – 6 мм. Затем установите на дрель коронку, диаметр которой равен диаметру отверстия под внутренний механизм ручки – как правило, он указан в инструкции.

Полезный совет! Чтобы в дверном полотне выполнить аккуратное сквозное отверстие коронкой, сначала с одной стороны двери делают неглубокий надрез – на 5 или 10 мм. После этого выполняют сквозное отверстие с другой стороны двери, центрируя коронку по отверстию от сверла. Так, при выходе коронки с обратной стороны декоративное покрытие не отслоится по кромкам.

С торца двери по разметке нужно подготовить отверстие под защелку. Для этого дрелью с перьевым сверлом выполняется отверстие. Если оно слишком мало, можно расширить его с помощью стамески. Этим же ручным инструментом делают небольшое углубление под паз пластины, которая будет прикручиваться с торца.

Установка ручки-защелки

Сначала через отверстие в торце нужно вставить механизм защелки и прикрутить пластину саморезами.

Затем часть ручки с цилиндром вставляется в паз механизма защелки. С обратной стороны на выпирающий из дверного полотна цилиндр надевается и прикручивается саморезами монтажная пластина. Затем надевают декоративный фланец

Важно, чтобы небольшой паз с края фланца был снизу – для эстетичности. А технологическое отверстие должно совпасть с внутренним пружинным зажимом

Иначе, если потребуется демонтаж ручки, сложно будет ее разобрать. Совместив все детали ручки-защелки в соответствии со схемой, установите ручку нажатием – внутренний штифт зафиксирует ее.

Монтаж ответной планки

Прикройте дверь и отметьте на торце дверной коробки место, в которое упирается язычок защелки. Перьевым сверлом проделайте для него отверстие. Стамеска поможет выбрать необходимую глубину. Приложите монтажную планку и прикрутите ее саморезами.

Готово! В среднем установка ручки-защелки своими руками занимает 20 – 30 минут. Главное – не торопитесь, изучите инструкцию производителя и указанные там размеры. Тогда все получится отлично с первого раза!

Отдельно стоит сказать про установку так называемой ручки на розетке. Ее внутренний механизм имеет внушительные размеры. Под него в торце двери делается гнездо – сначала высверливается, затем расширяется стамеской до необходимых размеров. Механизм помещают внутрь дверного полотна для примерки. Делают углубления под накладку на торцевую часть. Далее на поверхности дверного полотна размечают расположение скважины и квадрата ручки – сверлят отверстия. Механизм защелки вставляют внутрь и фиксируют саморезами. После этого с обеих сторон двери крепят ручки. Ответная планка крепится по такому же принципу, как при установке ручки-защелки типа кноб.

Как разобрать дверную ручку межкомнатной двери

Демонтировать ручку не является проблемой даже для неопытных домашних мастеров. А вот с ее дальнейшим разбором иногда возникают трудности. Но все же работу можно выполнить собственными руками. Надо знать алгоритм и следовать ему. Перед тем, как разобрать замок межкомнатной двери с нажимной ручкой, с защелкой или замком, нужно оценить свои возможности. Если есть сомнения в собственных силах, лучше вызвать мастера.

С защелкой

Необходимо взять внутреннюю часть круглой ручки без стяжных втулок и штока. Найти отверстие. За ним находится подпружинный фиксатор. Если его не видно, надо повращать ручку. В одном из положений данная деталь появится. Необходимо снять шар с основания ручки. Для этого спицу или ключ вдавливают в фиксатор. Не разжимая фиксатор, надо вытянуть шар с основания. Далее снимается декоративный фланец, который маскирует винтовые отверстия. Для этого на торце фланца в прямоугольный паз необходимо ввести плоскую отвертку или инструментальный ключ, поддеть им фланец и снять его с розетки. Появится доступ к крепежным отверстиям.

С замком

Ручки с замком оснащены замочной скважиной и фиксирующей кнопкой. Это усложняет их разборку. Проводят работу так:

• Снимается накладка ножом.
• Удаляется набалдашник. Для этого надавливают на стопор шилом или ножом.
• Выкручиваются винты.
• Демонтируется замок.
• Откручивается рабочая защелка.

Ручки с замками могут иметь сложную конструкцию. Самостоятельно разбирать и чинить их не рекомендуется. Лучше покупать и устанавливать новую рукоятку или обращаться к профессиональному мастеру. Ведь нет гарантии, что получится собрать ее, поменять детали своими руками. Если и было принято решение разбирать ручку самостоятельно, нужно действовать по инструкции. Она прилагается к фурнитуре при продаже.
