Как сделать Водосток на дом своими руками: как правильно установить на крыше дома: Обзор

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

  1. Внешний жёлоб устанавливается с уклоном в 1%.
  2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

Сам процесс происходит в несколько этапов:

  1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
  2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
  3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
  4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

  5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
  6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

  7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
  8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

  1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
  2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
  3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

  4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Монтаж водостоков Деке своими руками

Крепление к лобовой доске

Данный метод предполагает крепление на фасад дома толстой доски и применяется в случаях, когда:

  • расстояние между стропилами более 60 см, что не дает возможность надежно закрепить желоб;
  • установка водостока выполняется в жилом доме, то есть уже при наличии кровли.

Таким образом, монтаж водостока Деке на лобовой доске позволяет закрепить воронки и кронштейны именно там, где необходимо.

Установка на лобовую доску желобов Деке выполняется посредством специальных пластиковых кронштейнов.

Крепление на стропила и обрешетку

В том случае, когда установка водостоков выполняется до выполнения кровельных работ, необходимость в монтаже на лобовую доску отпадает. В таком случае крепление выполняется одним из следующих способов:

  • если расстояние между стропилами не превышает 60 см, то на нижнюю сторону стропил закрепляются длинные металлические кронштейны, которые могут быть подогнуты для обеспечения необходимого наклона в сторону воронки;
  • в случае невозможности надежно закрепить желоб из-за большого шага стропил поступают следующим образом: прямо к деревянной обрешетке крыши крепят металлические пластины-удлинители, сгибая их под нужным углом, а уже на них закрепляют пластиковые кронштейны.

У обоих методов установки кронштейнов для желобов есть свои особенности и плюсы. Специалисты рекомендуют самый простой и вместе с тем часто используемый способ — монтаж кронштейнов на лобовую доску.

Краткое руководство по установке водостоков Деке

Для того, чтобы ливневая канализация работала должным образом, при монтаже следует руководствоваться достаточно простой инструкцией. Разберем пошагово порядок установки ливневки Деке своими руками:

Установка подходящих кронштейнов одним из вышеперечисленных способов.

Установка водоприемных воронок.

Крепление желобов к кронштейнам посредством фиксаторов.

Монтаж на желоб и воронку слива специальных защитных сеток, препятствующих проникновению листвы и мусора в водосточную систему ливневой канализации.

Крепление водосточных труб посредством хомутов к стенам дома.

Подсоединение труб с помощью колен, имеющих угол наклона 45°, к воронкам.

Нижние концы водосточных труб заводятся в дождеприемник либо соединяются с угловыми коленами для отвода воды от фундамента.

Для правильной работы системы водоотведения следует устанавливать желоба таким образом, чтобы свеса крыш располагался примерно по их центру.

https://youtube.com/watch?v=LzAw9Sp32yA

Монтаж водосточный системы является основным этапом внешней отделки частного дома. Правильно проведенная установка ливневой канализации Деке серии Стандарт или Люкс обеспечит не только бесперебойную эксплуатацию кровли и обеспечит привлекательный внешний вид, но и предотвратит преждевременное разрушение фундамента и дома в целом.

( 1 оценка, среднее 5 из 5 )

Как собрать водостоки своими руками – пошаговое руководство

Отвечая на вопрос, как правильно собрать водосточную систему, следует отметить, что монтажные работы требуют последовательного выполнения всех действий.

На первом этапе работы устанавливают крюки. Эти элементы могут быть короткими, длинными и регулируемыми. Крепление крюков выполняется на нижнюю доску обрешетки, к стропильной ноге или на нее. Каждое крепление выполняется отдельным видом крюка. Проводят расчет угла наклона крючков, в идеале этот параметр равен 3 мм на каждый погонный метр. Крюки нужно разложить рядом, пронумеровать и отметить линию сгиба Используя приспособление для загиба крюков, выполняют отгибание по отметке

При фиксации первого крюка обращают внимание на следующее: внешняя сторона желоба должна располагаться от визуального продолжения крыши на расстоянии не более 2,5 см. Между крюками выдерживают промежуток около 90 см, наклоняя систему на 3 мм на каждый погонный метр крыши

Установка крайних крюков проводится на расстоянии 10-15 см от края крыши. Устанавливая крюки на стропильную ногу или рейку обрешетки, следует выполнить врезание, чтобы совместить поверхности элемента и места крепления. Чтобы вставить воронку в желоб, требуется сделать надрезы Для этого делают отметку карандашом или маркером и делают прорезь ножовкой. Клещами придают воронке соответствующую форму и удаляют заусенцы. Металл в месте среза необходимо обработать краской или составом для защиты от коррозии. Крепить воронку вначале нужно с внешней стороны желоба, а затем зафиксировать специальной клеммой на внутренней стороне. Перед тем, как устанавливать желоба водосточные, нужно поставить заглушку на торцевую часть каждого желоба, прижимая ее руками или подколачивая резиновым молотком

Готовый водосток укладывают, слегка нажимая на желоб около каждого крюка

Очень важно, чтобы составляющие элементы системы были присоединены к желобу до момента окончательной установки водосточной системы на крыше. Соединять желоба между собой нужно посредством соединительных замков, поэтому при установке между торцевыми концами необходимо наличие свободного промежутка около 3 мм

Уплотнительную деталь промазывают герметиком, нанося линии в центральной и боковой части

Затем заднюю часть замка крепят на внутреннюю часть желоба и прижимают всю деталь, двигаясь к внешней части конструкции. Замок защелкивают, фиксируя прижимными деталями. Аналогичные действия выполняют в процессе установки угловых элементов в местах сгиба водосточной системы. В обоих случаях оставляемый промежуток выступает в качестве компенсационного шва, препятствующего разрушению или деформации водостока. Работы проводятся согласно схеме монтажа водосточной системы. Трубные элементы крепятся к стенам посредством хомутов, расположенных с шагом 2 метра, а они в свою очередь фиксируются дюбелями. Стоки следует закреплять не ближе 4 см к стене. Обрезать трубы следует ножовкой, при этом следует помнить, что нельзя делать разрез с более узкой стороны.

Водосточная система: предназначение и составляющие конструкции

Каждое строение в ходе эксплуатации подвергается воздействию внешних климатических условий, в частности влаги в любых ее проявлениях: в виде дождя, снега, талой воды. Насколько правильно организован процесс ее отведения, от этого зависит долговечность здания. Вода оказывает разрушающее влияние на кровлю, подкровельное пространство, подмывает фундамент и подвальные помещения. Она скапливается в щелях стен и создает сырость на чердаке.

Иногда пытаются сэкономить на водостоке за счет длинного выноса ската кровли. Вследствие такого решения в дождь образуется водопад, который постепенно разрушает фасад, а оседающие на стенах брызги провоцируют формирование плесени и грибков.

Водосток позволяет избежать этих последствий: он собирает накапливающуюся воду и отводит ее в грунт. Кроме своей практической функции, система выполняет и эстетическую задачу, являясь практичным и декоративным элементом архитектурного дизайна дома.

В целом все детали системы делятся на горизонтальную и вертикальную часть. В систему водостока входят такие компоненты:

  • желоба (или лотки), которые располагаются на карнизе, с их помощью собирается дождевая и талая вода;
  • вертикальные трубы, сбрасывающие потоки в ливневую канализацию;
  • дополнительные элементы: воронки, по которым вода поступает в трубы, отводы, обеспечивающие их монтаж, кронштейны для лотков, хомуты, крепящие трубы к стенам, заглушки, чтобы закрывать задних торцов

Водостоки из пластиковых бутылок

Водосток из пластиковых бутылок своими руками сделать не сложно. С точки зрения эстетики такая система будет уступать тем, которые выполнены из покупных элементов и даже из пластиковых канализационных труб, однако по функциональности самодельные водостоки отвечают всем предъявляемым требованиям.

По мнению мастеров, наилучшим образом подходят для этих целей бутыли вместимостью 2 л, хотя можно использовать и тару 1,5 л. Горлышко и дно обрезаются таким образом, чтобы образовался ровный цилиндр максимально возможной длины. После этого цилиндры разрезаются пополам и соединяются между собой внахлест. Фиксацию обеспечивают при помощи отрезков проволоки либо степлером. Для вертикальных трубопроводов бутылки обрезают так, чтобы с одной стороны цилиндры имели сужение. Вставляя с помощью суженных сторон цилиндры друг в друга, получают трубу. Из отрезанных горлышек могут выполняться воронки. Крепятся водостоки из пластиковых бутылок на элементах здания при помощи проволочных колец.

Горизонтальные желоба для дополнительной жесткости можно установить на заранее прикрепленную к крыше деревянную доску.

Крепление водостоков к стенам и крыше

Особое внимание при строительстве кровли следует уделять отводу воды, с целью чего монтируют водосточную систему. Основным её назначением является защита крыши, фасада и фундамента от излишнего попадания воды. Крепление водосточной системы выполняется при помощи хомутов, которые крепятся в стену дюбелями

В большинстве случаев скатная крыша здания обустраивается водостоком. Он состоит из следующих компонентов :

Крепление водосточной системы выполняется при помощи хомутов, которые крепятся в стену дюбелями. В большинстве случаев скатная крыша здания обустраивается водостоком. Он состоит из следующих компонентов :

  • желобов;
  • водосточных труб;
  • воронок;
  • дополнительных аксессуаров.

Водосточные желоба классифицируют по форме и материалу изготовления. По форме желоба различают :

По материалу изготовления :

Кроме этого они могут иметь очень широкое разнообразие цветовой гаммы, что позволяет подобрать наиболее гармоничный вариант в каждом индивидуальном случае

Во время расчетов обязательно принимают во внимание форму водосточного желоба, поскольку она определяет полезную площадь и соответственно пропускную способность. Помимо этого учитывается материал, из которого он будет изготовлен, пластиковые элементы при эксплуатации в условиях низких температур очень хрупкие и ненадежные. По этой причине к выбору этих параметров следует подходить крайне грамотно

По этой причине к выбору этих параметров следует подходить крайне грамотно.

Материалы водосточных систем для крыши

Водостоки могут изготавливаться из различных материалов, каждый из которых имеет свои особенности, преимущества и недостатки. Рекомендуется ознакомиться с их характеристиками и определиться с выбором того или иного варианта до того, как установить водосточную систему на крышу строения.

Готовые водосточные системы, особенно от известных производителей, стоят достаточно дорого, но могут стать украшением кровли любого особняка или дома. Изготавливаются они обычно из специальных полимерных материалов с особыми свойствами, устойчивыми к воздействию как высоких, так и низких температур.

Если же принято решение изготовить водосток самостоятельно, для этого должны быть использованы трубы с антикоррозийными свойствами, например, из оцинкованного листа. Можно использовать с этой же целью обычные канализационные трубы из пластика или других полимеров.

Иногда водосточные конструкции изготавливают также из стального материала, с покрытием из антикоррозийной полимерной краски. Это придаёт изделиям наряду с защитой от коррозии декоративность и привлекательный внешний вид.

Ещё одним материалом для производства водостоков является цинково-титановый сплав с незначительными добавками алюминия и меди. Компоненты этого материала обусловливают его высокую антикоррозионную стойкость, и вместе с тем прочность и надёжность. Дополнительную защиту от коррозии придаёт ему то, что сверху он также покрыт полимерным слоем. Данный материал нередко используется для изготовления водостоков известными компаниями-производителями.

Общими достоинствами всех упомянутых материалов являются простота обработки и монтажа, а также устойчивость к коррозии и эффектный внешний вид. Благодаря этому, водосточная конструкция из них становится органичной частью любого жилого строения.

Иногда материалы с полимерными покрытиями могут иметь такой недостаток, как отслоение покрывающего слоя под воздействием агрессивных факторов внешней среды. Чтобы избежать подобной неприятности, следует покупать изделия или готовые системы только от надёжных и известных производителей.

Виды отливов для крыши

Для изготовления деталей системы слива воды для крыши могут применяться различные материалы. Перед тем, как сделать выбор, следует изучить характеристики каждого из них, так как от этого зависит надежность и долговечность конструкции.

Металл

Металлические детали конструкции

Металлические изделия способны обеспечить требуемые показатели прочности и создать необходимую жесткость системы водостока, но они подвержены воздействию коррозии.

Для защиты от коррозии детали металлического желоба применяются различные покрытия.

Металлический водосток может выполняться из некоторых материалов.

Оцинкованная жесть. Оцинкование представляет собой покрытие черного металла цинком для уменьшения коррозии. Этот материал хорошо работает в условиях колебаний температуры и при воздействии солнечного света. Металлическая конструкция системы водостока отличается высокой степенью надежности и приемлемым сроком эксплуатации, при этом цена конструкции вполне доступна.

Эксплуатация оцинковки приводит к повышению уровня шума от биения капель атмосферных осадков. Кроме этого, механические повреждения поверхности изделия может стать очагом возникновения процесса коррозии.

Стальные изделия с полимерным покрытием. Путем нанесения полимеров на металл добиваются устранению недостатков, присущим оцинковке. При этом снижается шумность при биении капель воды о поверхность элементов водостока, а также обеспечивается защита от окисления металла.

Покрытие из полимеров склонно к повреждениям механическим способом, впоследствии ведет к образованию локальных очагов коррозии.

Пластик

Материалом элементов водосточной системы является ПВХ. Материал не склонен к коррозии, инертен при химическом взаимодействии с различными веществами, способен противостоять влиянию атмосферных факторов и ультрафиолету. Кроме этого, ПВХ способен сопротивляться механическим повреждениям, прост при работе, а также обладает незначительной массой. Технически грамотный монтаж и правильный уход продлевают срок службы конструкции водостока до полувека.

Недостатком изделий из пластика является возможность существенного расширения при воздействии повышенной температуры. Поэтому его применение ограничено в условиях климата с большими суточными колебаниями температуры.

Водосток из пластика

Металлопластик

Комбинация при изготовлении элементов системы водоотвода двух материалов дает возможность в полной мере использовать достоинства свойств металла и пластика. Изделия из этого материала представляют собой металл, покрытый пластизолом или пуралом.

Такой водосток не вступает во взаимодействие с атмосферным кислородом, не подвержен деформации вследствие колебаний температур, способен воспринимать существенные нагрузки. Длительность эксплуатации металлопластиковых изделий может достигать 50 лет.

Опасность для этого материала представляют механические повреждения конструкции.

Металлопластик

Медь

Медные элементы конструкции водостока имеют существенные отличие от аналогов, выполненных из черного металла. В этом случае полностью отсутствуют недостатки описанных выше материалов. Характерной особенностью медных изделий является стойкость к воздействию коррозии по всему объему и, следовательно, механические повреждения не приведут к негативным последствиям.

Основным недостатком меди является ее значительная стоимость.

Элементы медного водостока

Монтажные работы как правильно крепить

Перед тем, как устанавливать водостоки на крышу, следует запастись следующими инструментами:

  • Молотком.
  • Маркировочным шнуром.
  • Универсальной отверткой.
  • Рулеткой.
  • Трубными клещами.
  • Крюкогибом.
  • Ножовкой по металлу.

Применять для порезки водосточных элементов болгарку категорически запрещается. Из-за нагревания происходит разрушение полимерного защитного покрытия, что впоследствии сказывается на сроке эксплуатации изделий.

Как правильно установить водосточную систему:

  1. Вначале нужно определить, где будут располагаться кронштейны. Оптимальная дистанция между ними – 40-50 см.
  2. Кронштейны маркируются отметками. С их помощью определяется степень наклона желоба, который может составлять до 5 мм/1 м.
  3. Готовые отметки служат ориентиром для загибки кронштейнов, что проще всего реализовать крюкогибом. Вначале проводится установка крайних держателей, а по натянутому между ними шнуру – и всех остальных.
  4. Когда желоб нужной длины собран, следует удержаться от скрепления его отдельных частей: это делается при установке. Под воронки выпиливают отверстия в виде буквы V в 10-ти см от края.
  5. Установка выпускной воронки осуществляется путем подведения ее края под загнутый желоб, с последующим прижатием. В конце также проводится загибание фланцевых лепестков воронки.
  6. Завершающая стадия процедуры, как правильно установить желоба под крышей, реализуется путем поочередной укладки отдельных его участков поверх уже готовых держателей, с последующим закреплением. Затем проводится крепление на обрешетку карнизной планки с таким расчетом, чтобы достичь погружения ее нижнего края внутрь желоба. Кровельная гидроизоляция должна при этом сверху карнизной планки. Это даст возможность конденсату с подкровельного пространства поступать в водостоки.
  7. Соединяют желоба нахлестом 20-30 см, дополнительно уплотняя стыки резиновыми прокладками.
  8. Чтобы защитить водослив от мусора, применяют защитную сетку. С ее помощью оформляется выпускная воронка желоба.
  9. Ограничители перелива нужны на тех участках желоба, которые примыкают к фрагментам крыши.
  10. Соединительными трубами скрепляются два колена. Их длина высчитывается по месту установки.
  11. Перед креплением водосточных труб стены здания предварительно оснащаются хомутами в нижней, центральной и верхней части. Дополнительные держатели требуются на местах стыковки труб. Сливное колено и отмостку должно разделять порядка 50 см.

Как правильно выполнить работы по монтажу

Независимо от того, какая в итоге система и материал водостока выбран, основные правила устройства остаются неизменными, как и последовательность выполняемых работ.

Расчет потребности в материалах и конструкциях

В большинстве случае, когда приобретается готовая система, самым простым и эффективным вариантом будет обратиться за помощью в расчетах и последующем комплектовании к изготовителю или продавцу системы. Практически все грамотные поставщики без проблем по предоставленной им схеме или проекту могут сделать расчет потребности во всех материалах, а также осуществлять полную комплектацию объекта.

Многие серьезные производители или поставщики выезжают на объект, чтобы самостоятельно выполнить все необходимые замеры.

Изготовление или приобретение материалов и элементов системы водостока

Фактически после первого проведенного и описанного выше этапа уже становится ясно, кто будет выступать основным поставщиком материалов или элементов готовой водосточной системы. Главное, при этом – проследит за качеством и комплектностью поставки.

Установка системы

Работы по монтажу водосточной системы, независимо от материала, из которого она выполнена, происходят в следующей стандартной последовательности:

  • установка крепежных элементов (кронштейнов для монтажа желобов и хомутов для монтажа вертикальных водостоков);
  • установка воронок (переходников), соединяющих желоба с вертикально располагаемыми водостоками;
  • установка желобов и их соединение с воронками;
  • установка вертикальных водостоков;
  • установка доборников (отводы, заглушки и прочие комплектующие систему элементы).

Пример монтажа водостока приведен на видео:

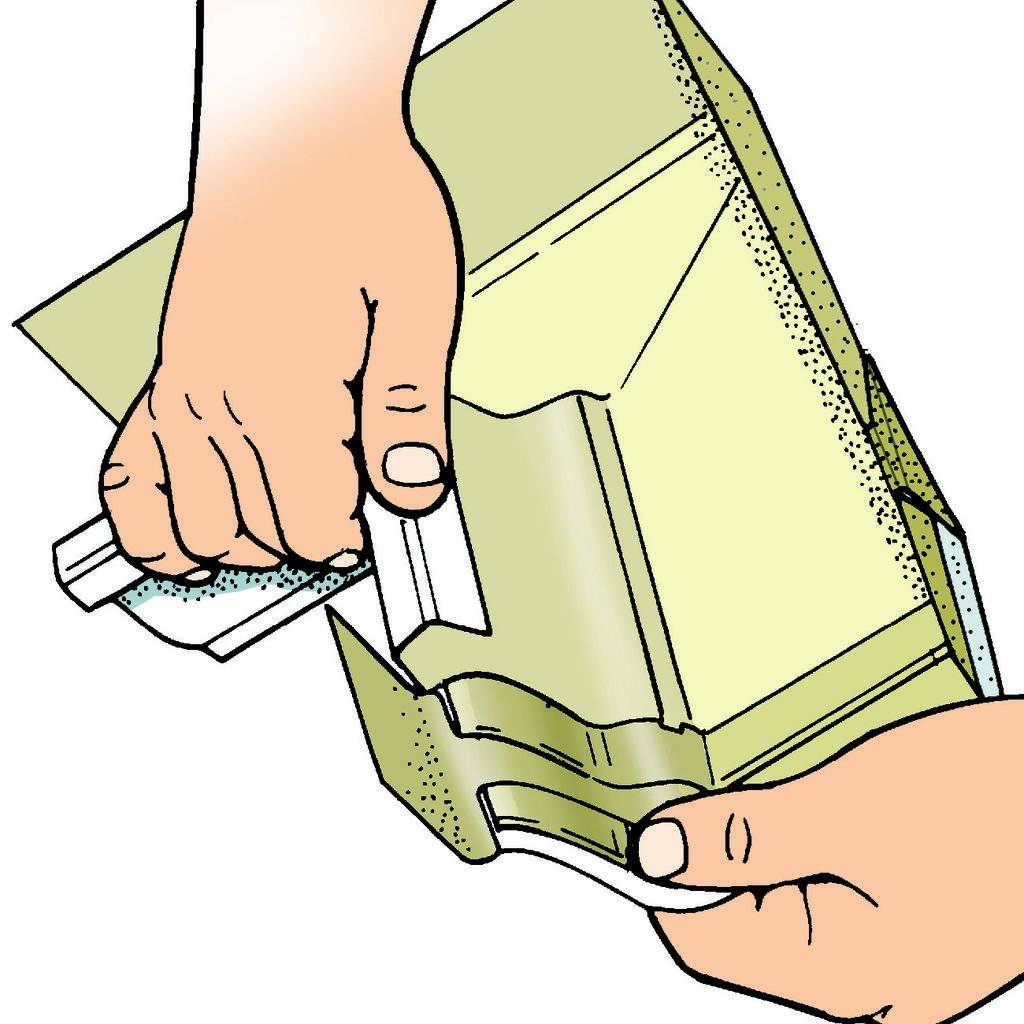

Как подгонять желоба водостока

Подгонять желоба приходится далеко не всегда. Наличие этого этапа зависит от модели водосточной системы. В случае, когда подгонка необходима, удобнее всего делать ее на земле. Закреплять подогнанные части водостока на лобовой части крыши и стропильных перекладинах нужно заклепками.

Чтобы порезать желоба в соответствии с мерками, используйте ножовку по металлу или ножницы. Соединять части желобов следует с помощью заклепок. Чтобы получить отверстия в желобах, используйте дрель. В полученные отверстия вставляйте заклепки и, пока их не придавило, закрепляйте заклепки ножницами шток.

Правила установки внешнего и внутреннего жёлоба

Если не соблюдать правила монтажа системы водоотвода, можно получить залитые стены, фундамент и подвальные помещения. Чтобы избежать этого, нужно выполнить простейшие указания:

  1. Внешний жёлоб устанавливается с уклоном в 1%.
  2. Прерываться внешний жёлоб должен не более трёх раз. В случае когда из-за сложной геометрии кровли это правило выполнить не удаётся, необходимо установить ещё одну водосточную трубу. Но её установку лучше выполнять на наружных углах стен.

Главное в системе водоотвода — это правильная организация направления потока воды. Она не должна сливаться в местах расположения входных дверей и возле главных дорожек, так как зимой это приведёт к образованию приличного слоя льда, что чревато получением серьёзных травм.

Также немаловажно обеспечить нужный уклон внешних желобов, который зависит от размеров ската. В случае если значение длины ската кровли больше 12 метров, то уклон требуется делать в обе стороны и устанавливать два водоотвода

Очень часто бывает так, что карниз располагается далеко не в горизонтальной плоскости, и уклон жёлоба требуется выполнять с учётом этого факта.

Скатная крыша по сравнению с плоской имеет ещё одно слабое место — так называемая ендова. Это внутренний стык скатов крыши, который наиболее подвержен давлению потока воды, что увеличивает вероятность её проникновения под кровлю именно в этом месте

Поэтому водоотводу с ендов необходимо уделять особое внимание и монтировать там внутренние желоба, которые будут задерживать влагу, выводить её наружу, а значит, предупреждать попадание воды под кровлю. Крепится он на дощатый настил (который должен выступать на 40 см за пределы оси внутреннего жёлоба) или обрешётку

Сам процесс происходит в несколько этапов:

  1. На обрешётку или дощатый настил нужно прибить два бруска с шагом 5–10 см. Между брусками и обрешёткой должен быть небольшой зазор для обеспечения вентиляции.
  2. Прибить обрешётку, торцы деревянный брусков подвести к осям жёлоба.
  3. Усилить основную обрешётку в области ендовы, для чего прибить ещё несколько брусков.
  4. Вбить два деревянный бруска между обрешёткой в том месте, где есть свободное пространство.

  5. Подвести торцы брусков в середину внутреннего жёлоба, зажать их.
  6. Согнуть жёлоб таким образом, чтобы угол сгиба был немного больше, чем угол сгиба ендовы.

  7. Уложить жёлоб с карнизного свеса в направлении сверху вниз.
  8. Закрепить, используя металлические скобы.

Способы крепления желобов

Для крепления желобов можно использовать кронштейны, которые совмещены с хомутами.

Способы крепления кронштейнов:

  1. Крепление на лобовую доску — простейший способ, применяемый, когда кровля уже настелена. Такой тип кронштейнов используют для водостока из пластика. А для обеспечения прочности в кронштейнах предусмотрены силовые рёбра.
  2. Крепление на стропила — способ используется при больших площадях скатов до настила кровли при шаге стропил не более 60 см. В этом случае используются кронштейны с удлинителем, которым кронштейн и крепится к стропилу.
  3. Крепление на стену — при отсутствии лобовой доски и доступа к стропильным ногам крепление желобов выполняют к стенам при помощи костылей и шпилек.

  4. Крепление на обрешётку — при шаге стропил, превышающем 60 см, крепление жёлоба выполняется при помощи кронштейнов большой длины, если кровля сделана из металлочерепицы или ондулина. Или применяют комбинированные кронштейны в случае применения черепицы из битума.

Как организовать водосток на плоской крыше: устройство системы

Водосточные системы могут различаться не только по материалам изготовления, но и по принципу обустройства. Они бывают наружными и внутренними. Наружные конструкции отлично справляются с крышами, выполненными из единого кровельного материала: профнастила или шифера и листовой стали.

Если поверхность крыши залита мастикой или застелена рулонным материалом, лучший выбор – внутреннее водоотведение

В этом случае каналы для стоков находятся не снаружи, а внутри строения, а вывод влаги осуществляется через канализацию.

Если исходить из техники монтажа, то все внешние системы требуют намного меньше усилий и специальных навыков, но вот в эксплуатации гораздо надёжнее именно внутренние системы.

Какой должна быть кровля для неорганизованного водостока

Теоретически, крыша может вовсе не иметь никакой системы стоков, такая система называется неорганизованной. Главное в ней – наличие наклона ската. Именно за счёт наклона вода самопроизвольно стекает с поверхности. С одной стороны, не нужно каких-либо дополнительных затрат на детали конструкции водостока и её монтаж. Но с другой, отсутствие продуманного стока в резервуары или канализацию приводит к подмыванию и разрушению фундамента, а также возможным повреждениям фасада здания. Выбор в пользу неорганизованного водостока обоснован только при условии, что в регионе редкие и необильные осадки, а само здание не имеет больше 5 этажей и его фасад не украшен балконами и декоративными элементами.

Главное требование для неорганизованного водостока – широкий козырек крыши, не меньше 60 сантиметров

Организованные водостоки: принцип работы

Организованные водостоки, наружные и внутренние, это система желобов и труб, задача которых – отводить воду в нужном направлении. Принцип работы организованного водостока примитивен: вода собирается по кровле, попадает в желоба и затем из желобов стекает по трубам в канализацию или дренажную систему. Благодаря этому принципу влага не подмывает фундамент и не брызгает на стены.

Если система наружная, то её стараются органично вписать в оформление фасада. С современными качественными материалами это вполне реально

Есть два основных варианта организованного водостока: внешний гравитационный и внутренний, имеющий также гравитационную или вакуумно-сифонную конструкцию.

Устройство внешней гравитационной системы

Эта конструкция – лидер среди себе подобных. Она настолько проста в монтаже, что даже при каких-то недочётах всё равно будет функционировать. Принцип её действия прост: вода стекает в желоба, которые находятся под наклоном в сторону отводящих труб. Затем из желобов влага сливается по трубам в приёмник. Наиболее эффективны в этом плане округлые трубы и желоба из ПВХ.

Важно только проследить, чтобы диаметр труб был достаточным для слива воды со всех направленных желобов

Устройство внутренней сифонно-вакуумной и гравитационной системы

Сифонно-вакуумная система с внутренним водостоком считается более прогрессивной. Принцип её работы лежит в засасывании влаги с поверхности крыши без попадания воздуха. Таким образом возникает вакуумный эффект, который позволяет использовать меньшее количество отводящих труб с небольшим диаметром.

Производительность такой конструкции выше, чем обычной, но её обустройство требует инженерного проектирования

Защита фундамента от талых и ливневых вод


Защита от талой воды

Сезонное образование поверхностных вод является также большой проблемой. Решить ее можно с помощью комплексной защиты, которая включает водосточную систему, отмостку и водоотвод.

Водосточная система

Конструкция предназначена для сбора дождевой или талой воды с крыши дома. Вода по специальным желобам стекает в воронки и по трубам отводится от фундамента здания.

Отводить от фундамента ливневые стоки помогает кольцевой дренаж. Он выполняется следующим образом:


Кольцевой дренаж

В открытую траншею укладывают трубы, которые ведут к общей канализации. Укладку труб выполняют на утрамбованную подушку их песка и щебня

При этом очень важно, чтобы диаметр водоотводных и водосточных труб был одинаковым.
Устанавливают колодцы, которые принимают воду с водостоков.
Вся вода собирается в общем колодце, из которого она удаляется методом откачки, прямым отводом в открытый водоем или впитывается в почву через дренажное поле.

Отмостка

Вода, которая скапливается на поверхности, отводится от фундамента с помощью отмостки. Ее обустройство выглядит следующим образом:

  1. Выполняется разметка.
  2. Снимается слой грунта на глубину до 25 см.
  3. Выполняется монтаж опалубки.
  4. Почва засыпается слоем глины и тщательно уплотняется.
  5. Далее следует слой песка в 10 см, который также хорошо утрамбовывается.
  6. Поверх песка насыпают мелкую щебенку слоем 5 см.
  7. В месте соединения отмостки со стеной дома обязательно формируется компенсационный шов в 2 см.
  8. Отмостка заливается бетоном.

Дренаж

Вода от водосточной системы и отмостки отводится посредством поверхностного дренажа. Его обустройство выполняется по следующей схеме:

  1. По внешней стороне отмостки роют неглубокую канаву, имеющую небольшой уклон.
  2. Дно траншеи засыпают песком и гравием, создавая песчано-гравийную подушку.
  3. Далее укладывают специальные лотки и закрывают их решетками.

https://youtube.com/watch?v=Dzbe4NczmT0

Расчет размеров водосточных желобов и труб

Для выбора размеров элементов водосточной системы крыши определяют эффективную площадь ската, с которого отводится вода, по формуле:

Se=(b+h/2)*c,

где: b — расстояние по горизонтали от карнизного свеса до конька крыши; h — высота крыши; с — длина ската крыши по средней линии. Все размеры в метрах.

Если площадь ската Se, с которого отводится вода, менее 57м2, то достаточно желоба диаметром 100 мм. и водосточной трубы диаметром 70 мм.

При площади ската Se до 97 м2, диаметр желоба увеличивают до 125 мм. Желоба диаметром 150 мм. будут обеспечивать отвод воды со ската площадью Se не более 170 м2. Водосточные трубы в последних двух случаях достаточно выбрать диаметром 100 мм.

Установка сточных труб и держателей

На последнем монтажном этапе монтируются сточные трубы

Сливную трубу важно точно разместить под отверстием воронки ливневого приёмника. Для крепления труб на стеновой поверхности используются специальные держатели или хомуты

Крепятся хомуты с помощью дюбелей, так как в большинстве случаев дома каменные.

Трубные держатели располагаются во всех местах стыковки отдельных элементов непосредственно под всеми раструбами. Максимальный промежуток между соседними хомутами не должен превышать 200 см. Завершают конструкцию сливным коленом, которое располагается таким образом, чтобы вода отводилась по направлению предназначенного для сбора сточных вод места.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
