Вентиляция парилки своими руками
Вентиляция в парилке бани нужна не только для приятного принятия процедур, но и для безопасности людей, пользующихся баней. Неправильно работающая вентиляция грозит:
- быстрым разрушением дерева;
- неприятным застоявшимся запахом в парилке;
- опасностью для здоровья из-за скопления газов от печи, дыхания людей, выделений грибка, плесени и т.д.
Устройство вентиляции в парилке собственными руками
Сначала о нескольких основных принципах устройства вентиляции в парилке бани:
- Входное и выходное отверстие часто располагают на противоположных стенах на одном уровне. Это серьезная ошибка, поскольку воздух при такой схеме образует замкнутый поток, который затрагивает только часть объема помещения. При этом в нижней части всегда остается холодно, а в верхней жарко.
- На каждый кубометр помещения площадь вентиляционного отверстия (приточного и вытяжного) должна составлять не менее 24 см2. Для устройства отверстий часто используют полиэтиленовые трубы диаметром 10 см. Площадь сечения этого отверстия будет составлять 3,14 х 52 = 78,5 см2. Определим объем помещения, вентиляция которого будет достаточной выбранной трубой: 78,5 / 24 = 3,27 м3. Если баня с парилкой 2 х 2 м , предбанник 1 х 2 м при высоте помещения 2,0 м, а одно приточное и вытяжное отверстие вентилирует 3,27 м3, то нужное количество отверстий составит 8/3,27, т.е. с небольшим запасом можно принять 3 отверстия диаметром 10 см.
- Задвижки или заглушки на вентиляционных отверстиях регулируют циркуляцию воздуха, быстро разогревая или охлаждая помещение.
- Вентиляционные шахты надо закладывать в ходе строительства бани.
Достоинства и недостатки естественной и механической вентиляции
В основу работы вентиляционной системы может быть положен принцип естественного воздухообмена и перемещения воздуха установленным вентилятором. Создание естественной вентиляции требует большого опыта. Основные принципы работы разных типов вентиляции:
- Естественная вентиляция работает за счет разницы давлений и температуры внутри помещения и за его пределами. Горячий воздух парилки, выходя в верхнее выходное отверстие, создает небольшое разряжение, которое способствует втягиванию в нижнее входное отверстие свежего воздуха с улицы.
- Если схема рассчитана на использование вентилятора, то один из двух или оба потока создаются за счет вентилятора. Если вентиляторы установлены на каждом из потоков, то вентиляционные отверстия можно располагать в любых точках помещения. Если используется только один вентилятор, то входное отверстие (как в случае естественного вентилирования) должно быть за печью в нижней части помещения.
- Естественная вентиляция обходится дешево, но не всегда конструктивно возможна. В таком случае без вентилятора не обойтись. Вентиляторы для парилок ставят специальные, устойчивые к высокой влажности и температуре. Обычный канальный вентилятор для работы в парилке не подойдет.
Схемы вентиляции в парилке
Неправильно расположенные вентиляционные отверстия не позволят нормально работать схеме даже с использованием вентилятора. Рассмотрим несколько типовых рабочих схем вентиляции парилки:

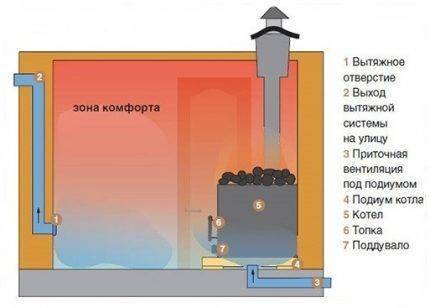

Естественная вентиляция, при которой входное отверстие находится за печью, а выходное – в верхней части стены напротив. Воздуховод делается вертикальным и выносится на крышу. Потоки воздуха регулируются задвижками
| Схема А | Входное отверстие на расстоянии полметра от пола, выходное как можно ниже. Воздух нагревается и поднимается вверх, затем охлаждается и опускается к выходу, на котором установлен вентилятор. |
| Схема Б | Вариант размещения вентиляционных отверстий в одной стене. Воздух, заходя в помещение, отражается от печи, нагреваясь, поднимается вверх и выходит в отверстие выхода с установленным вентилятором. |
| Схема В | Предусматривает печь в качестве вытяжки. Внизу на противоположной стене находится единственное отверстие. Обычно эта схема используется в режиме постоянной работы печи и в домашних банях почти не применяется. |
| Схема Г | Схема предусматривает циркуляцию воздуха не только в парилке, но и под полом. Заходя в помещение, воздух греется от печи, затем опускается в щели пола в подпол и выходит из помещения. Пространство под полом в результате хорошо проветривается. |
Типы вентиляционных систем
Устройство вентиляции в бане варьируется сообразно конструкции помещения и его суммарному объему. Естественная вентиляция основывается на различии температур и давлений внутри и снаружи. Чтобы она работала эффективно, ввод воздуха организуют около печи, на уровне 25-35 см от пола. Выходное отверстие делают на противоположных стенах примерно в 15-25 см ниже потолка
Но важно учесть, что такая схема недостаточно хороша для парных, поскольку внизу там относительно холодно, а вверху всегда горячо
Естественное движение воздуха в подобной ситуации слишком трудно организовать, придется очень тщательно и аккуратно располагать составные части вентиляционной системы. Принудительная схема не всегда требует использования электронных управляющих систем, со сложными панелями и так далее. Есть более простые варианты, когда вентиляционные окошки, размещенные особым образом, дополняются вытяжным вентилятором. Сочетание таких компонентов особенно эффективно, когда баня расположена внутри дома, окна не размещены внутри наружной стены, а связаны с выходами длинным коробом для вентиляции. Канальные вентиляторы требуется подбирать очень тщательно, потому что условия их эксплуатации в банях отличаются от обычных параметров.
Особенность таких аппаратов состоит в повышенной гидроизоляции электрических цепей и основных механических деталей, в приспособлении к работе при высокой температуре без последствий для техники. Состояние приточной вентиляции и устройство ее в каждом помещении адаптируется под индивидуальные особенности и под тип бани. Отсюда следует, что время, потраченное на расчеты и продумывание проекта, не тратится зря – оно позволит сэкономить немало средств и времени, получить оптимальный результат скорее.
Как уже известно, основная масса проектов подразумевает расположение вводных окошек около печей в 0,25-0,35 м от пола. При таком исполнении печка передает тепло воздуху, поступающему извне, и возникает поток, движущийся в направлении вытяжки. Преодолев все расстояние, горячий и уличный потоки в конечном счете охватывают весь объем парной, а сильнее всего нагревается участок, где расположена верхняя полка.
Во втором варианте за счет установки вытяжного вентилятора можно смонтировать вводное и выводное отверстия на одной стене. Воздушный поток устремлен сначала в направлении нагревательного прибора. Получив тепловой импульс, он начинает подниматься к потолку и движется по широкой дуге, которая охватывает всю комнату. Такой подход окажется эффективен, если баня встроена в дом и имеет только одну наружную стену, при этом нет необходимости в обустройстве вентиляционного короба.
Если создается баня с протекающим полом, вводное окно ставят там же, где и в первом случае, непосредственно рядом с печью. Когда нагретый воздух отдает тепло в верхней доле парилки, он охлаждается и опускается к полу, уходит сквозь отверстия в настиле. Подобный прием улучшает испарение накапливающейся внизу воды и позволяет оттянуть выход деревянного пола из строя. Вытяжку размещают или в соседней комнате, или в изолированных каналах, не позволяющих воздуху возвращаться в парилку. Сложность траектории потока делает применение вентилятора обязательным. Этот вариант применяют очень редко, поскольку просчитать все точно, предусмотреть детали должным образом нелегко.
Еще один тип предусматривает непрерывно действующую печь, поддувальное отверстие которой заменяет вытяжку. Для притока делают окно под полкой, противоположной самой печи и на том же уровне. Холодный воздух вытесняет нагретую массу вверх, а когда отдавшие тепло части потока опускаются, они уходят в поддувальный канал. Есть и еще более сложные системы, когда размещается пара приточных и пара выходных вентиляционных окон (обязательно с принудительным типом циркуляции). Отрегулировать усложненные комплексы довольно сложно, но их эффективность выше, чем в простейших случаях.
Система Басту – это размещение приточных отверстий (с регулируемыми задвижками) за печью или под ней. Организация отдушин под печью не обязательна, хотя и весьма желательна. Сквозь эти отверстия в помещение проникает воздух из подземной части бани, которая продухами фундамента соединена с внешней атмосферой. Когда баню делают в готовом ранее помещении, нужно выбирать комнату с парой внешних стен; при подготовке подвала выбирают угол, соответствующий тем же требованиям. Размеры входного и выпускного отверстия рассчитывают по общим правилам.
Общие правила при планировании банной вентиляции
Сама система вентиляции в бане имеет две главных задачи: доставлять свежий воздух во время процедур и обеспечивать быструю и качественную просушку банных помещений после их. И продуманными и реализованными должны быть оба варианта.
А вот то, что вентиляция делать не должна:
- Нарушать притоком свежего воздуха температурный режим бани.
- Неправильно расслаивать температурные потоки – т.е. прохладно может быть только у пола, но ни как не на полке, где сидит распаренный человек.
- Удалять из парной не тот воздух – не отработанный, в котором больше всего углекислого газа.
Также дефицит свежего воздуха неизменно приведет к появлению в бане неприятного запаха – а от него избавиться трудно. Да наполненный спорами плесени и грибков воздух – не самый целебный для отдыхающего человека.
Всего же вентиляция в бани обеспечивается таких видов:
- Естественная, когда весь поток воздуха происходит из-за разницы давления на улице и в помещении.
- Механическая – когда и за температурой, и за подачей воздуха следят приборы.
- Комбинированная, когда давление искусственно создается при помощи вентилятора.
И в самой бане нужен не только приток, но и отток – а это уже делается с помощью короба, который всегда располагается по диагонали от приточного канала.
Вентиляция жизненно необходима не только в душной парилке – но и в душевой, в раздевалке и даже комнате отдыха. Просто изначально нужно определиться, какой из ее видов подходит для конкретной бани.
Полы в бане тоже должны быть вентилируемыми – ведь они постоянно соприкасаются с водой, что может привести к их разрушению. Если этого не предпринять – их придется менять минимум раз в 5 лет
А потому, чтобы продлить их срок эксплуатации, важно делать вот что:
Изначально, еще во время закладки фундамента, нужно обеспечить вентиляцию полов – сделать небольшие отдушины с противоположных сторон цоколя.
Нужно оставить еще два вентиляционных отверстия около противоположных стен парилки – для свежего воздуха
А, чтобы в баню случайно не проник грызун, эти окошки обычно закрывают решетками.
Во время установки печи важно сделать так, чтобы уровень чистового пола оказался немного выше поддувала – тогда она станет работать как вытяжка.
Доски настилать нужно так, чтобы между ними оставались щели от 0,5 до 1 см.
По завершению банных процедур полы нужно хорошо просушивать – каждый раз.. Можно сделать в бане и вентиляцию «по Басту»: приток свежего воздуха организовать под печью, а выхлоп – с потолка прямо напротив двери в углу

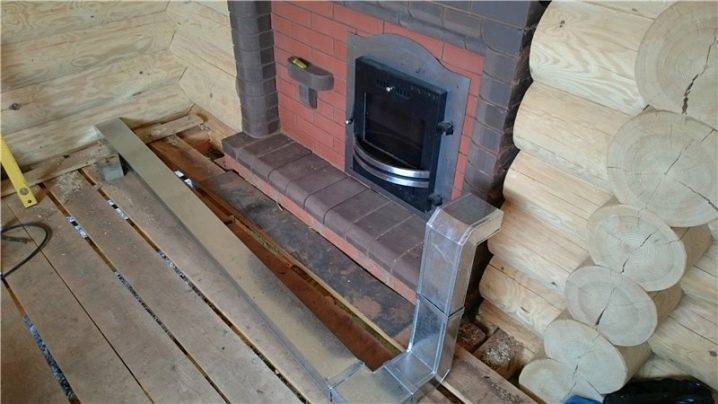

Для этого используется специальный выхлопной короб – его можно сделать из доски и обшить внутри фольгой
Можно сделать в бане и вентиляцию «по Басту»: приток свежего воздуха организовать под печью, а выхлоп – с потолка прямо напротив двери в углу. Для этого используется специальный выхлопной короб – его можно сделать из доски и обшить внутри фольгой
Общие правила при планировании банной вентиляции
Сама система вентиляции в бане имеет две главных задачи: доставлять свежий воздух во время процедур и обеспечивать быструю и качественную просушку банных помещений после их. И продуманными и реализованными должны быть оба варианта.
А вот то, что вентиляция делать не должна:
- Нарушать притоком свежего воздуха температурный режим бани.
- Неправильно расслаивать температурные потоки – т.е. прохладно может быть только у пола, но ни как не на полке, где сидит распаренный человек.
- Удалять из парной не тот воздух – не отработанный, в котором больше всего углекислого газа.
Также дефицит свежего воздуха неизменно приведет к появлению в бане неприятного запаха – а от него избавиться трудно. Да наполненный спорами плесени и грибков воздух – не самый целебный для отдыхающего человека.
Всего же вентиляция в бани обеспечивается таких видов:
- Естественная, когда весь поток воздуха происходит из-за разницы давления на улице и в помещении.
- Механическая – когда и за температурой, и за подачей воздуха следят приборы.
- Комбинированная, когда давление искусственно создается при помощи вентилятора.
И в самой бане нужен не только приток, но и отток – а это уже делается с помощью короба, который всегда располагается по диагонали от приточного канала.
Вентиляция жизненно необходима не только в душной парилке – но и в душевой, в раздевалке и даже комнате отдыха. Просто изначально нужно определиться, какой из ее видов подходит для конкретной бани.
Полы в бане тоже должны быть вентилируемыми – ведь они постоянно соприкасаются с водой, что может привести к их разрушению. Если этого не предпринять – их придется менять минимум раз в 5 лет
А потому, чтобы продлить их срок эксплуатации, важно делать вот что:
Изначально, еще во время закладки фундамента, нужно обеспечить вентиляцию полов – сделать небольшие отдушины с противоположных сторон цоколя. Нужно оставить еще два вентиляционных отверстия около противоположных стен парилки – для свежего воздуха
А, чтобы в баню случайно не проник грызун, эти окошки обычно закрывают решетками
Во время установки печи важно сделать так, чтобы уровень чистового пола оказался немного выше поддувала – тогда она станет работать как вытяжка. Доски настилать нужно так, чтобы между ними оставались щели от 0,5 до 1 см
По завершению банных процедур полы нужно хорошо просушивать – каждый раз.. Можно сделать в бане и вентиляцию «по Басту»: приток свежего воздуха организовать под печью, а выхлоп – с потолка прямо напротив двери в углу
Для этого используется специальный выхлопной короб – его можно сделать из доски и обшить внутри фольгой
Можно сделать в бане и вентиляцию «по Басту»: приток свежего воздуха организовать под печью, а выхлоп – с потолка прямо напротив двери в углу. Для этого используется специальный выхлопной короб – его можно сделать из доски и обшить внутри фольгой
Особенности функционирования естественной вентиляции
Вентилирование любого жилого помещения должно быть организовано правильно, а в отношении бани это еще важнее. Для этого помещения характерна повышенная влажность и резкие перепады температуры. Если воздухообмен не сбалансирован, то бане, построенной из натуральной древесины, уже через пару лет понадобится серьезный ремонт.
Кроме того, без проветривания в парилке будет крайне неприятный и даже опасный для здоровья микроклимат: тяжелый воздух, плесень, неприятные запахи и т.п. Оптимальным для русской бани считается естественное вентилирование, организация которого не требует больших затрат или сложных строительных навыков.
Как известно, теплые воздушные потоки обычно поднимаются вверх, а для холодного воздуха характерно движение вниз. На этом физическом принципе и основано действие естественной вентиляции.
Холодный воздух поступает через отверстия, расположенные внизу, нагревается, поднимается вверх и удаляется сквозь проемы вверху.
Для правильного функционирования естественной вентиляции в бане необходимо приточное отверстие поместить внизу, возле печки, а вытяжку ставят на противоположной стене под потолком
Чтобы эта схема вентиляции в парной работала, необходима разница в температуре воздуха внутри помещения и снаружи. В обычных жилых помещениях с естественным вентилированием в летний период могут возникнуть проблемы, поскольку и в комнатах, и на улице одинаково жарко.
А вот в бане, в силу специфики этого сооружения, обеспечить такую разницу не сложно, поскольку воздух во время банных процедур постоянно прогревается.
Если вентилирование продумано еще на этапе строительства, то в нижней части бани будут предусмотрены специальные приточные отверстия, а на противоположной стороне вверху – вытяжные.
Но специальная дыра в стене – не единственный вариант вентилирования бани. Например, в рубленых банях приток свежего воздуха может осуществляться через венцы стен или просто через дверь, которую оставляют приоткрытой на время проветривания.
При естественном вентилировании холодный воздух, поступающий в парную, нагревается и поднимается вверх, а затем уходит через вытяжное отверстие под потолком
На роль вытяжки подходят форточки, специальные продухи и даже дымоход отопительной печи. Если вентилирование осуществляется через особые отверстия, они должны быть должным образом оформлены. Для начала, снаружи все такие объекты следует закрыть защитной решеткой.
А еще не помешают затворы или другие регуляторы, которые позволят регулировать скорость воздушного потока или полностью перекрыть вентиляционное отверстие. Продухи в парилке иногда закрывают, чтобы помещение побыстрее прогрелось. Но затем нужно обязательно открыть их для восстановления воздухообмена.
Не всегда есть возможность установить приточную и вытяжную вентиляцию на противоположных стенах, но и в таком случае можно добиться необходимого эффекта
Естественная циркуляция
Осуществляется за счет разной плотности воздуха снаружи и внутри бани. В работающей парилке воздух, быстро нагреваясь и становясь легким, стремится подняться вверх, в это время непрогретый тяжелый поток опускается вниз. Для конвекции воздуха в помещении холодные воздушные массы должны поступать извне и, перемешиваясь с атмосферой в бане, нагреваясь, выходить наружу – через щели в окнах и дверях или вентиляционные отверстия. В парилке при этом создается пониженное давление, которое затягивает новую порцию свежего воздуха. Так происходит непрерывная воздушная конвекция. Различают несколько видов естественной циркуляции воздуха.
Залповая вентиляция
Такой метод естественного воздухообмена встречается в небольших русских банях. Заключается он в обычном проветривании после окончания банных процедур, а также между заходами в парную: одновременно открывают форточку и дверь, которые расположены друг против друга. При этом образуется сквозняк и в помещении происходит смена воздушных масс.
Залповый воздухообмен проводится примерно 1–2 минуты. Этого времени бывает достаточно, чтобы не остудить стены парилки и освежить атмосферу. К недостаткам такой вентиляции можно отнести то, что пар попадает в соседние помещения, оседая капельками на поверхностях.
Залповая вентиляция в парилке
Воздухообмен с оттоком через дымоход
Основой при таком виде естественной вентиляции является печь. В поддувало затягивается нагретый воздух и через печную трубу выводится наружу. Чтобы в парилку поступал свежий поток воздуха, в нижней части двери делают щель 5–10 мм. Или просто неплотно закрывают дверь. Печку при этом устанавливают ближе к ней. В срубовых банях приток возможен из-за неплотно сложенных нижних венцов.
Вентиляция через продухи
Этот вид естественного перемещения воздушных масс обеспечивает смену воздуха в парилке за один час до шести раз. Можно быстро и проветрить парную и поддерживать заданную температуру в течение длительного времени. При таком воздухообмене отсутствуют сквозняки, холоднее не становится.
Отверстия под продухи могут быть круглыми или квадратными и иметь диаметр до 20 см. Устанавливается вытяжное отверстие под самым потолком, а приточное – 20 см от уровня пола. Для улучшения смешивания разных слоев воздуха в парилке входной и выходной вентиляционные продухи необходимо располагать как можно дальше друг от друга.
Выбор подходящих материалов
Сама идея русской или финской бани предполагает использование экологически чистых материалов и соответствующего отопительного оборудования. Если вы построили традиционный сруб, применение полимерных утеплителей, стекловаты и различных пластмассовых элементов не допускается.
Для обустройства вентиляция в бане (особенно — в парилке) своими руками, рекомендуется закупать такие материалы:
- воздуховоды из оцинкованной стали или деревянные короба;
- решетки, задвижки и диффузоры — из дерева либо крашеного металла;
- уплотнение труб с выходом в стену – пакля, мох, джут;
- вентиляторы – из специальной пластмассы, с повышенной степенью электрозащиты от попадания влаги.
Внутри парной делать вентиляцию из пластиковой трубы категорически не рекомендуется. При нагреве до 100 градусов полимер начинает терять стабильность и выделяет вредные вещества. По-хорошему, вентиляторы в парной тоже ставить нельзя, да и незачем.
Принудительная вытяжка создает мощный поток воздуха, увлекающий большое количество теплоты, печь станет работать вхолостую. Для сушки бани вентилятор тоже не панацея – достаточно открыть окно и входную дверь, организовав сквозняк. Нагнетание уместно в одном случае – когда работает приточная установка с подогревом.
Дополнительные элементы
Помимо указанных элементов, используемых при монтаже вентиляционной системы в бане, находят применение пластиковые детали, выполняющие защитные и регулирующие функции. К ним можно отнести различные заслонки, люки и решетки.
Пластиковые вентиляционные решётки
Пластмассовые решетки могут иметь разное назначение. Выделяются следующие основные разновидности:
- инерционного типа: для разделения потока без нагнетания давления;
- регулируемые решетки: позволяют изменять объем поступающего воздуха и распределение в одном направлении с перекрытием движения воздуха в другом;
- нерегулируемый вид: распределение или ограничения потока без возможности регулирования;
- наружные защитные решетки: для предотвращения попадания в канал чужеродных тел.
Решетки для вытяжки могут быть регулируемого типа
Пластиковые люки могут устанавливаться в мощных, разветвленных системах для возможности доступа в вентиляционную магистраль для ревизии, очистки, ремонта. Монтироваться они могут на потолке или стенах бани. Заслонки в виде дверец предназначены для открывания доступа естестественного потока. Они могут крепиться на продушинах естественной вентиляции в форточке или двери. Стандартные размеры – 10х10, 15х30 и 25х60 см.
Важные нюансы устройства вентиляции бани своими руками
Если все делать правильно, то планировать вентиляцию в бане нужно еще на этапе ее проектирования. В уже готовой постройке проделывать пусть и в древесине вентиляционные отверстия сложнее, нежели одновременно с укладкой сруба. По площади отдушины должны быть порядка 200–300 кв. см. Этого для большинства небольших по квадратуре парных хватит с избытком.

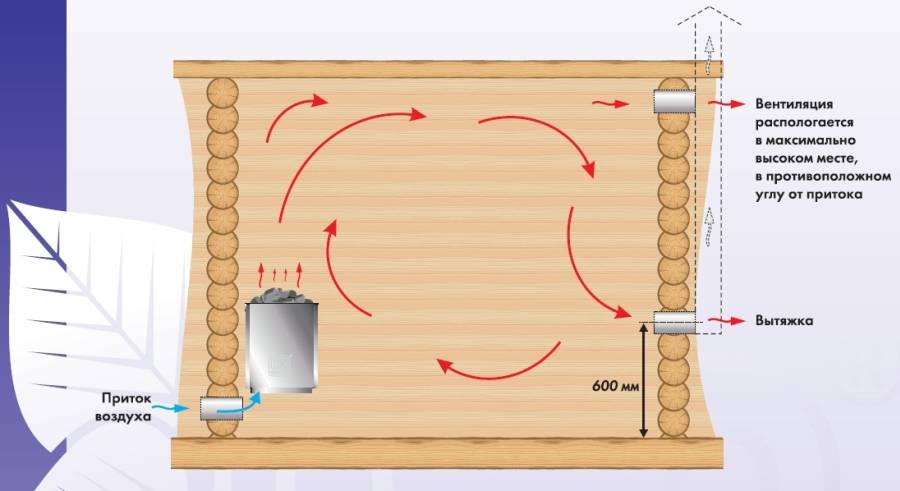

Схема вентиляции в бане
Еще один важный момент – нагели в стенах, скрепляющие между собой бревна
Если они металлические, то при создании отдушин важно не напороться на эти стержни
Лучше вообще отодвинуть вентиляционные отверстия от них как можно дальше в сторону. От влаги полностью избавиться все равно не удастся, поэтому металл крепежей стоит держать от нее подальше.

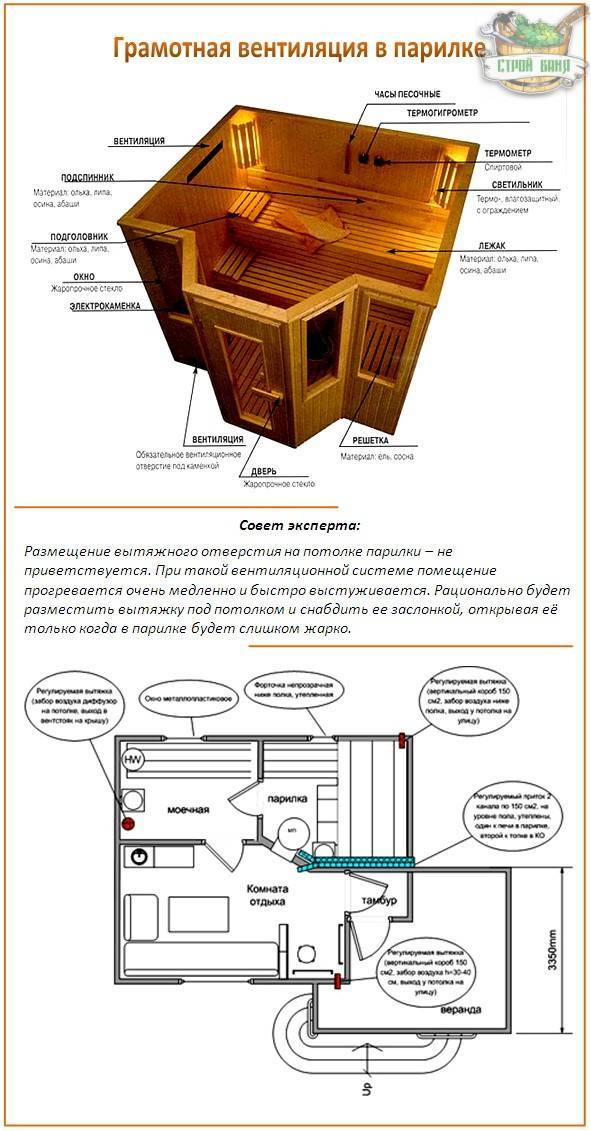

План парной с вентиляцией
Отдушины не рекомендуется располагать на одной стене. В этом случае вентиляция получится такой, что поток воздуха будет сразу уходить снизу вверх, не циркулируя по парной. Отверстия следует в высоту делать не больше сечения бревна (бруса). Нужную площадь проема проще подобрать путем увеличения его длины. Встраивать отдушину между двух бревен нельзя. Это сложнее в исполнении и может привести к ее повреждению при оседании сруба.
Принудительная вентиляция в бане
Выходы воздуховодов вентиляции парилки с внешней стены обязательно необходимо защитить от осадков. Если внутрь отверстий попадет вода, то она окажется внутри деревянных стен. И долго после этого древесина вряд ли простоит не сгнившей.
Делая вентиляцию в русской деревянной баньке, выходную отдушину следует выводить в ее стену, а не в потолок. Банный пар должен уходить сразу на улицу. На чердаке ему делать нечего. Там деревянные стропила, которым избыточная влага противопоказана.
