Преимущества переносной пилы

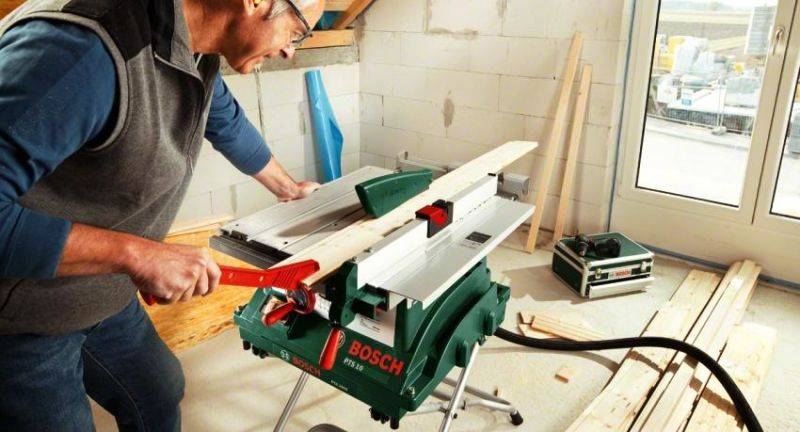

Ручная циркулярная пила
Есть несколько очень важных технических характеристик, благодаря которым этот инструмент рекомендуется использовать в таких целях.
- На пилу можно устанавливать диск с внешним диаметром 350 мм, что позволяет резать пиломатериалы толщиной 70–85 мм. На станке эта глубина немного уменьшается, можно разрезать доски толщиной 60–75 мм. Этого вполне достаточно для большинства домашних поделок из дерева – от сложной мебели до простых игрушек.
- Мощность двигателя не менее 2 кВт, он выдерживает значительные нагрузки, а специальная эффективная принудительная вентиляция быстро отводит тепло, что дает возможность механизмам работать длительный период времени с нормальными тепловыми режимами.
- Скорость вращения вала пилы соответствует существующим требованиям к деревообрабатывающим режущим инструментам. Это позволяет получать отличное качество пропила и соблюдать правила техники безопасности.
- Ручную пилу можно фиксировать к столу таким образом, что при необходимости она быстро снимается и используется в обычном режиме. При этом все начальные технические характеристики полностью сохраняются.
Дополнительные насадки для контроля точности распила облегчают работу с дисковой пилойРучная циркулярная мини-пила Bosch PKS 16 Multi — легкий и компактный инструментСетевая дисковая циркулярная мини-пила Rockwell RK3440K с лазерной указкой
В связи с такими преимуществами переносных пил, сомнительные варианты изготовления стационарных циркулярных станков рассматривать не будем, а остановимся только на этом.
Станина на основе металлических профилей (уголков)
Верхнюю часть металлической станины удобнее всего изготовить в виде прямоугольной рамы 600 на 400мм, сваренной из уголков на 25мм. К четырём углам этой конструкции привариваются трубные заготовки длиной 220 мм (рекомендуемый диаметр труб – 17-20 мм).
Станина должна обеспечивать жесткость конструкции станка
На раме с помощью болтов фиксируются два продольных уголка, используемых для крепления вала в подшипниковой обойме.
Расстояние между уголками определяется исходя из длины вала, а применяемые для установки подшипники закрепляются на них специальными хомутами.
Нижняя часть каркаса станины в целях придания ей большей устойчивости изготавливается (сваривается) из металлических уголков на 40 мм.
Для крепления рабочего вала используются подшипник закрытого типа
Поперёк каркаса привариваются две перемычки из этого же материала, используемые для закрепления электродвигателя. Здесь же располагается металлическая площадка, предназначенная для монтажа пусковой аппаратуры.
Подшипники крепятся к станине при помощи специальных хомутов
По углам получившейся конструкции привариваются трубные заготовки длиной, соответствующей размеру труб на верхней раме, но чуть большего диаметра (23-25мм).
Ближе к их краю делаются специальные фиксаторы (барашки), используемые для зажима подъёмных труб верхнего каркаса, перемещаемых при натяжении ремня привода.
Порядок сборки механической части такого станка включает следующие операции:
- сначала берутся подшипники №202 и с силой забиваются на рабочий вал;
- после этого на том же валу с натягом фиксируется шкив, предварительно выточенный на токарном станке и имеющий внутренний диаметр ручья 50мм;
- затем на конце вала нарезается резьба под болт, используемый для зажима режущего инструмента (для более надёжной его фиксации под болт можно будет подложить паронитовые и металлические шайбы);
- по завершении этой части работ переходим к установке привода, изготавливаемого на основе трехфазного асинхронного двигателя мощностью 1,5кВт, (1500 об/мин). На вал такого двигателя насаживается шкив, имеющий внутренний размер ручья примерно 80мм;
- на следующем этапе сборки каркаса две готовые половинки станины соединяются вместе (при этом трубы меньшего диаметра вставляются в большие по размеру);
- в завершении работ на валу натягивается ремень, а затем конструкция фиксируется в этом положении посредством специальных струбцин-«барашков».
Изготавливаем фрезерный станок по дереву для домашней мастерской
Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.
Небольшой станок для фрезеровки, сделанный своими руками
В комплектацию самодельных фрезерных станков по дереву входят:
- Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
- Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
- Опора. Изготавливается стол из массивной древесины.
Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.
3D модель стола для ручного станка
Комплектация оборудования
Габариты рабочего элемента
Выпилка на фрезерном станке
Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:
Watch this video on YouTube
Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:
| Наименование модели | Технические характеристики | |
Стол фрезерный Кратон МТ-20-01 | размер площадки | 64 на 36 см |
| возможность вертикальной работы | есть | |
| вес оборудования | 15,7 кг | |
Станок фрезерный Корвет-83 90830 | мощность двигателя | 750 Вт |
| тип передачи | ременная | |
| частота вращения шпинделя | 11 000 об/мин | |
| вертикальный ход | 2,2 см | |
| диаметр шпинделя | 12,7мм | |
Делаем фрезерный станок с ЧПУ своими руками
Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.
Готовый станок для домашней мастерской
Комплектация оборудования

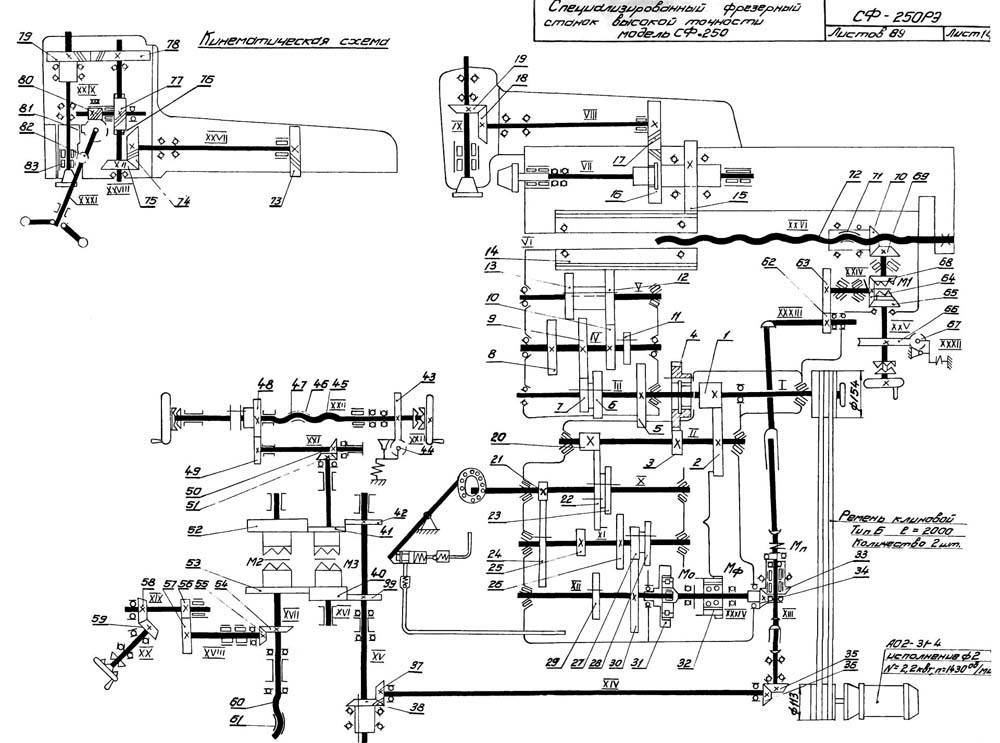

Подробная схема сборки
Модель многофункционального оборудования
Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

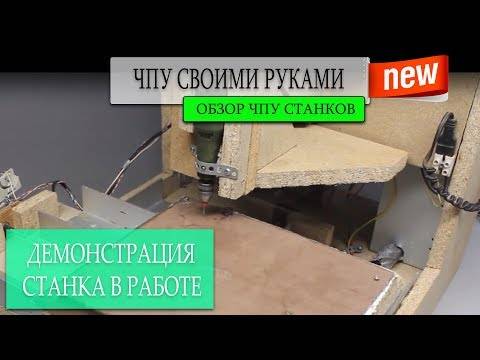

Watch this video on YouTube
Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:
1 из 4
Простой и аккуратный станок для гаража
Мини-конструкция для частного использования
Инструменты для сборки самодельного фрезерного станка
Профессиональное оборудование
Фрезы для станков по дереву: особенности и разновидности
Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:
Конусообразные. Используются для обработки различной древесины под разным наклоном.

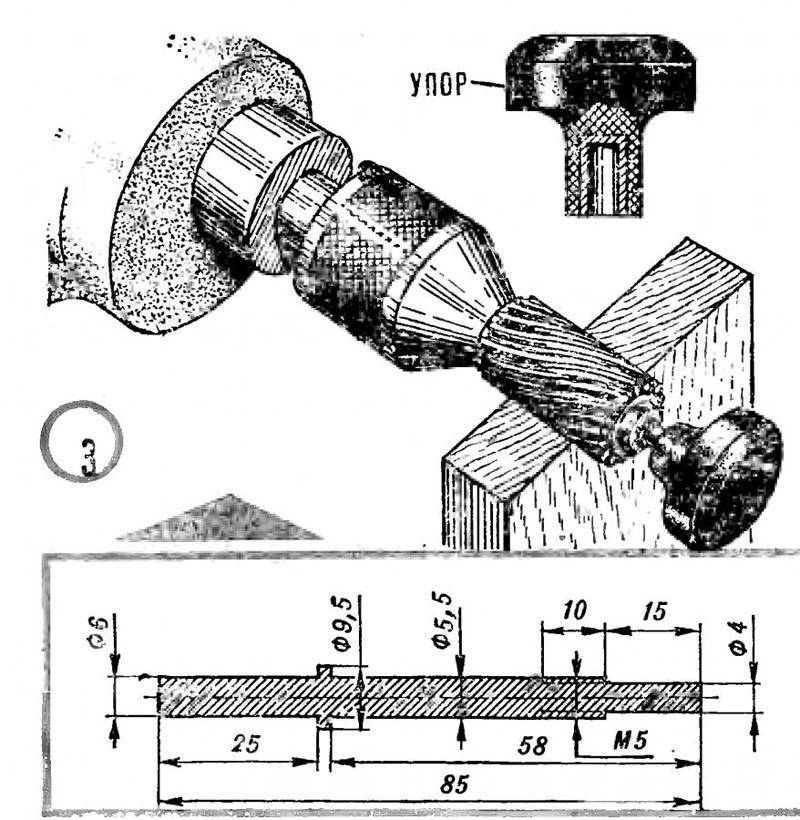

Примеры различных фрез
- Профильные. Применяют для декорирования элементов.
- V-образные. Можно изготавливать отверстия в 45⁰.
- Прямоугольные – для создания пазов.
- Дисковые. Выпиливаются пазы разных габаритов.
- Калевочные для закругления краев.
- Фальцевые для работы с четвертями.
Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:
1 из 4
Вариант длинных фрез
Многообразие рабочего инструмента
Для работы с разными поверхностями
Создание 3d рисунка при помощи станка с ЧПУ
Фрезы для станков по дереву
Сначала изготовьте панели для платформы
1.
Выпилите по указанным в «Списке материалов» размерам верхнюю и нижнюю панели А. Разметьте центры четырех отверстий с цековками для фланцевых гаек на нижней стороне верхней панели (рис. 1и 2).Сделайте цековки и просверлите отверстия, затем вставьте фланцевые гайки М6.
Пользуясь комбинированным угольником, измерьте высоту столика торцовочной пилы, стоящей на ровной поверхности.
2.
Для определения ширины боковых опор-ручек В измерьте высоту столика торцовочной пилы (фото А).В нашем случае этот размер
равен 90 мм. Затем выпилите опоры-ручки указанной длины и придайте им ширину в соответствии с измерениями.
3.
Чтобы сделать в опорах-ручках прорези 25 x 190 мм, разметьте центры 25-миллиметровых отверстий (рис. 1).Сверлом Форстнера сделайте отверстия, подложив снизу обрезок для предотвращения сколов. Завершите формирование прорезей, выпилив лишний материал между отверстиями электролобзиком. Затем отфрезеруйте 6-миллиметровые скругления по краям прорезей с обеих сторон.
4.
Приклейте боковые опоры-ручки В к верхней стороне верхней панели А (рис. 2).Просверлите отверстия и вверните шурупы.
Согнув визитные карточки вокруг обоих концов трубы, прижмите среднюю направляющую рейку С и прикрепите ее шурупами к панели А.
5.
Выпилите трубные направляющие С. Приклейте две из них к верхней стороне нижней панели А, выровняв по краям (рис. 1),зафиксируйте струбцинами, просверлите монтажные отверстия и вверните шурупы. Для крепления средних и внутренних направляющих подготовьте отрезки 3/4-дюймовых труб (для расширений) длиной 1085 мм. Используя трубы и прокладки из тонкого картона (подойдут визитные карточки), расположите и установите средние направляющие (фото В)и проделайте то же самое для монтажа внутренних направляющих. Прокладки обеспечат зазор, необходимый для свободного скольжения труб между направляющими.
6.
Нанесите клей на верхнюю сторону трубных направляющих С и прижмите струбцинами верхнюю панель А/В к нижней А/С, выровняв их края.
Торцовка из болгарки
торцовочная пила из болгарки
Технические характеристики торцовки с протяжкой, собранной своими руками:
- обороты диска — 4500;
- длина пропила — 350 мм (намного выше, чем у заводского инструмента среднего класса).
Инструмент можно снять со стола и использовать болгарку по обычному назначению.
- Поворотное устройство инструмента устанавливается на ось поворота автомобильного колеса (шкворень), он удерживается шарикоподшипником на 150 мм (если получится найти больше — подойдет).
- На наружную сторону подшипника сваркой крепим ушки для фиксации на основании. Фиксируется он посредством винтов М6.
- Для предохранения от стружки обойма прикрывается коробом.
- Протяжку делаем из амортизаторов от грузовика (подойдут сломанные). Из них выливается масло, просверливаются отверстия для вентиляции, которые следует затянуть сеткой от пыли и стружки.
- Чтобы при начале работы не ощущался рывок, пила дополняется модулем плавного пуска, который слегка уменьшает оборотистость.
- Последний этап работ — изготовление защиты для диска.
- очень шумно работает;
- для регулировки точности пропилов дерева используют обрезки брусков, после чего тяга фиксируется жестко и можно работать начисто.
Процесс производства стола
- Из листа фанеры нужно вырезать столешницу требуемого размера. Разметку наносят на нижнюю область с применением металлической линейки и карандаша. Раскраивают фанеру лобзиком, края при необходимости фрезеруют. Если фанера не ламинированная, плоскость стола зачищаем шкуркой.
- Перекладывают и с нижней части делают разметку для крепления циркулярки ручного типа. Для этого с прибора убираем диск и ставим его подошвой в необходимое место. Осуществляем отметки на столешнице и в основании под крепёж и отверстие для пильного диска. Просверливают отверстия под болты. Они будут скручиваться сверху под столешницу и внизу держаться гайками. Поэтому с края рабочей плоскости отверстия зенкуют, а шляпки болтов заравнивают, чтобы они не выступали.
- В случае если намечается резка материала под разными углами, прорезь под пильчатый круг производится в форме опрокинутой трапеции. Для прямого пиления производится обыкновенный паз. Перед тем как обозначить прорезь и отверстия для крепежа, нужно приложить пилу, откорректировать отметки и только затем вырезать.
- Нанесите карандашом зоны расположения рёбер жёсткости. Их делают из досок и устанавливают внизу в 8−9 см от кромки самой столешницы. Ножки стола нужно фиксировать к рёбрам. Ребра закрепляются саморезами с интервалами 15−25 см, в дополнение проклеиваются ПВА. Саморезы вкручиваются поверх, под столешницу, головки целиком утапливаются. Ребра между собою скрепляются саморезами.
- Ножки делают из бруса либо доски, их протяжённость составит от 100 до 113 см. Значительную устойчивость придадут ножки, расходящиеся вниз. Их фиксируют на крупные болты, скрученные снаружи, внутри укрепляют гайками. Стяжки из бруса упрочат каркас.
- Для того чтобы корректировать высоту стола, внизу прикрепляются гайки, в которые подвинчиваются болты М14. Теперь же можно снизу закрепить пилу, пропустив накопитель в подготовленную прорезь.
- Прикрепляем на стол электророзетку, пускаем от неё электрический кабель и ставим выключатель. Питание к розетке будет передаваться от выключателя. От него протягиваем кабель к ближайшему источнику в мастерской. С поддержкой строительной стяжки фиксируем клавишу ВКЛ-ВЫКЛ на корпусе круговой пилы в утопленном состоянии.
- Приступим к производству вспомогательных упоров. Для упора потребуется алюминиевая труба квадратного разреза № 30 и 2 винта с гайками-барашками. Отпиливаем кусочек трубы по протяжённости столешницы, в 3 см от края делаем отверстия под винты. С кусочков фанеры выпиливаются 2 прижима. Система готова.
- Для обработки поперёк стола осуществляем салазки из фанеры. Их ровняем относительно кромок стола, придавливаем и продвигаем вдоль зубчатого круга. В участке прохода круга пропиливаем отверстие. Небольшие составляющие можно класть непосредственно внутрь салазок и распиливать. Отвод пыли будет из-под стола, но значительная часть ее при этом будет все же разлетаться вверх, поэтому хорошо дополнить приспособление верхним пылеотводом.
Работа на круговой пиле очень опасна, по этой причине необходимо побеспокоиться о защите пальцев. С куска дощечки либо мебельного щита вырежьте толкатель.
Дополнения к сделанной конструкции
Некоторые мастера, собирая стол для ручной циркулярной пилы согласно уникальным чертежам, целиком убирают заводской предохранительный кожух, а заводскую платформу замещают самодельной. В случае если не намечается распиловка под углом, можно убрать и все приспособления для регулирования наклона диска. Электропила закрепляется непосредственно на новом основании, что даёт возможность выиграть пару миллиметров глубины пропила.
Без внутреннего кожуха легче убирать диск, электропила не так будет забиваться стружкой при работе с влажными дощечками. Демонтаж потребует лишнего времени, однако сохраняется ресурс мотора, предупреждается перегруженность.
Монтаж дисковой пилы
Дело осталось за малым. Циркулярная электропила располагается внутри приготовленного отверстия. Подошва укрепляется на болты, а зубчатый накопитель должен свободно входить в гнездо.
Стол для круговой пилы практически готов. Теперь же его необходимо подвергнуть обработке защищающим от влажности материалом, затем покрыть лаком в несколько пластов (для минимизации скольжения).
Полученная система может быть дополнена чем-либо на усмотрение пользователя (предохранительный чехол, приспособление для регулирования наклона диска, каретка и прочие).
Стол для торцовочной пилы своими руками
Опорный стол, на котором можно выполнять торцовку различных материалов посредством установки торцовочной пилы, можно прибрести в магазинах строительного инструмента, где представлен широкий ассортимент подобных изделий. Но иногда бываю случаи, что нет возможности купить то, что именно нужно для процесса выполнения работ, тогда встает вопрос, а как сделать его самостоятельно.
Изначально нужно ответить на несколько вопросов, от которых зависят параметры сооружаемого изделия и материал, который будет использован, это:
- Где он будет установлен.
- Каким образом будет выполнено закрепление на полу или иной поверхности.
- Какой материал и каких геометрических размеров предстоит обрабатывать.
- Какой тип, способ крепления и геометрические размеры у торцовой пилы, которую предстоит устанавливать на изготавливаемый стол.
Изготовьте другие варианты
Рисунок 2. К деревянному бруску необходимо прикрепить кусок ламината, угол которого должен быть 90° относительно столешницы.
Циркулярная пила своими руками может быть сделана в ручном варианте. Проще всего его изготовить из болгарки, внеся в ее конструкцию некоторые усовершенствования. На болгарке нужно установить осевую рукоятку и скользящий упор.
Чтобы сделать скользящий упор, будут необходимы 2 отрезка уголка. Располагаются они по бокам диска с зубьями, который заменяет абразивный круг. Уголки крепятся с зазором в 3-4 мм. Впереди и сзади они соединяются болтами и гайками. Для получения зазора необходимо использовать шайбы. Нижняя кромка уголков должна быть закруглена. Благодаря этому они не будут цепляться за обрабатываемые предметы.
Циркулярная пила своими руками из болгарки оснащается скользящим упором. На корпусе закрепляется хомут. Делается он из металлической ленты. Стяжка его должна располагаться снизу. К ленте крепится полоса из оцинковки толщиной не менее 1-1,5 мм, на которой предварительно нужно сделать отверстие под болт скользящего упора. При помощи шайб устанавливаются зазоры между работающей частью и боковыми частями упора. Зазоры должны иметь одинаковые размеры.
К корпусу редуктора прикрепляется осевая рукоятка. Для этого редуктор разбирается, чтобы можно было определить, в каких точках сделать 4 отверстия для небольших болтов. Рукоятка выполняется из отрезка трубы или прута и должна иметь форму скобы. Ширина ее немного шире ладони мастера. На концах, которыми она будет крепиться к редуктору, необходимо просверлить отверстия для болтов. Развальцовывать концы трубки не стоит, чтобы рукоятка не выгибалась при работе.
Под рукояткой следует закрепить отрезок прута или трубки, выступающий вперед. Конец трубки развальцевать и сделать отверстие для оси толщиной в 4-6 мм. Отверстие должно быть больше на 4 мм. Чтобы работать было удобно, между прутом и ручкой оставляется зазор не менее 100-150 мм.
Рисунок 3. Схема диска для циркулярки.
Следующий этап — изготовление регулировочной штанги. Для этого потребуется отрезок прута диаметром в 4-6 мм. Конец трубы выгибается в форме петли, немного развальцовывается. При помощи шайб на переднем конце упора устанавливается одинаковый зазор вдоль всей длины.
Та часть штанги, что будет входить в отверстие на рукоятке, должна быть оснащена резьбой. Прежде чем вставлять штангу, следует навернуть на нее гайку. Другая гайка наворачивается после сборки. Гайки будут обеспечивать регулировку глубины пропила. При необходимости их нужно отпускать или подтягивать.
Которая в простонародье называется циркуляркой, является производительным и удобным инструментом. Его можно использовать для выполнения огромного количества задач. Возможно, и вы являетесь его обладателем или только планируете его приобрести. Однако при распиле больших партий материала работать с подобным приспособлением довольно тяжело. Облегчить этот процесс можно с помощью стола, изготовить который вы можете самостоятельно. Эта идея проста в реализации, а подготовить перед началом работ необходимо доски и фанеру.
Ручная пила при этом располагается снизу рабочей поверхности, а вот ее рабочий диск находится в прорези. После включения оборудования диск вращаться, а при подаче пиломатериала начинается процесс раскроя. Максимальная толщина обрабатываемых заготовок будет зависеть от мощности пилы и размера диска. При выборе инструмента следует учитывать толщину столешницы, на которой он будет укреплен.
Подготовительный этап
Отверстие в основании вырезается под конкретную марку пилы
Перед тем как начинать раскрой материала и сборку циркулярного стола, необходимо просчитать его размеры и сделать чертеж.
Отверстие в основании должно соответствовать габаритам площадки циркулярной пилы. Для каждой марки пилы это будет определенный размер.
Установленная на столешницу плита не должна перевешивать стол в одну сторону – основание должно быть устойчивым к внешним механическим нагрузкам.
Габариты столешницы должны соответствовать потоку распиловки.
Кому-то достаточно складного стола, маленького стола со съемной циркулярной пилой. Людям же, имеющим просторную мастерскую, необходим полноценный стол для циркулярной пилы или даже циркулярный станок.
- массив дерева;
- ЛДСП, ДСП, МДФ, ОСП, фанера;
- металл (сталь или алюминий).
Пластик плохо подходит в качестве материала для изготовления пильного стола.
До окончательной сборки все деревянные части стола следует обработать антисептическими составами для защиты от влаги и гниения.
Настольная пила маленьких размеров
Следует знать, что ручную циркулярку своими руками можно легко переделать в настольное приспособление маленьких размеров. Для этого нужно соорудить из трубки или прутка 16-22 мм станину и присоединить рычажок. Нижняя часть столика должна быть изогнута в направлении распила, после этого элемент крепится к столу саморезами. Для устойчивости конструкции рекомендуется предусмотреть монтаж откосов.
Проверка работы циркулярной пилы.
Стоит заметить, что для подобного самодельного инструмента нужен устойчивый столик. Его раскачивание в процессе работ может стать опасным. Можно использовать обыкновенный кухонный столик из деревянного бруса и металлопрофиля.
На поперечину следует надеть прокручивающийся рычажок из Т-образной трубки. Поперечная часть детали разрезается на несколько фрагментов. Когда монтаж конструкции будет произведен, элементы следует соединить хомутами. К крайней вертикальной части с помощью хомута понадобится притянуть ручной инструмент, который был сделан ранее.
Такое приспособление может использоваться и в качестве инструмента для резки. Нужно лишь вставить в болгарку обыкновенный круг для резки. Однако в этом случае толщина пропила будет составлять менее 75-80 мм. Если планируется обрабатывать древесину большой толщины, то будет необходима полноценная самодельная циркулярная пила.
Правила безопасности при работе
Любые станочные работы требуют минимальной подготовки специалиста, который должен понимать опасность обращения с режущими электрическими инструментами, работающими на большой скорости оборотов.
Необходимо соблюдать чистоту на рабочем месте, которое должно быть свободно от лишних предметов. Полезно выполнять большое количество работ в защитном респираторе и перчатках.
Периодически надо проверять устойчивость конструкции и надежность фиксации диска.
В мастерской всегда должна быть аптечка с необходимыми медикаментами, для оказания первой помощи при травмах.
Имея минимальные навыки в столярном деле и необходимые инструменты, каждый желающий может самостоятельно изготовить столярный стол для циркулярной пилы самостоятельно, а также обустроить его различными полезными для работы приспособлениями.
Циркулярка из ручной циркулярной пилы
В среде домашних мастеров распространено суждение, что самым простым способом обзавестись станковой циркуляркой является монтаж на станину ручной циркулярной пилы. Это усовершенствование позволяет обеспечить:
Обратите внимание!
Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками
Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины
- Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож
- Максимальное качество распила благодаря высокой частоте вращения диска с пилящей кромкой.
- Хорошую сопротивляемость радиальной нагрузке благодаря надёжным подшипникам профессионально спроектированного и изготовленного устройства.
- Лёгкую замену рабочего органа, не требующую сложных манипуляций.
Основным преимуществом конструкции с использованием болгарки является компактный мощный электродвигатель, обеспечивающий максимальную производительность при огромных оборотах и вращающем моменте.
Как сделать циркулярную пилу своими руками?
Изготовление циркулярной пилы, как и любого другого прибора для домашнего хозяйства, требует терпения и фантазии. Многие мастера выделяют несколько вариантов процесса изготовления этого инструмента, причём каждый из них является правильным. Одни покупают промышленный агрегат и усовершенствуют его в зависимости от целей дальнейшего использования. Другие собирают циркулярную пилу, самостоятельно используя валы, двигатель, станину и прочие детали. В некоторых случаях детали (кроме электродвигателя) изготавливают своими руками.
Рекомендуем: Причины и этапы перемотки статора болгарки своими руками — советы профессионалов
Настольная циркулярная пила
Настольный вариант деревообрабатывающего агрегата – это вариант сбора инструмента для любителя. Для её изготовления понадобится дерево для корпуса и железные уголки или профильные трубы. Основание у настольной пилы небольшое.
В качестве основы используется чаще всего болгарка. Следует продумать способ включения и выключения инструмента. Принцип создания настольной циркулярной пилы заключается в изготовлении корпуса, верхней плиты, крепёжных элементов для древесины, фиксирующих деталей и места крепления болгарки.
В итоге при сборке можно получить небольшой агрегат, который легко переместить или перевезти в другое место.
Полноценная стационарная минициркулярка
Полноценная циркулярная пила отличается, в первую очередь, своими большими объёмами, а значит, и увеличивается производительность. Она позволяет обрабатывать больше древесины, улучшается фиксация, появляется возможность регулировки пилы, но при её изготовлении следует использовать больше материалов и обойтись без болгарки.
Упор при изготовлении стационарной пилы делают на применение металлической основы. Это значительно увеличивает продолжительность срока службы агрегата и его производительность. Из дерева делают только отдельные детали, которые не подвергаются большим нагрузкам. Чаще всего выбирают в качестве упора металлический уголок 100х100 мм. К нему приваривают металлические пластины толщиной не меньше 5 мм, которые имеют прорези по длине. Длина упора в итоге должна быть равна рабочей поверхности циркулярки. Длина пластин должна быть равна поверхности плиты.
Следующий этап – просверливание дырок в рабочей плите:
посередине; на краю рамки.
В итоге из отверстий должен получиться прямоугольник с вершинами в центре отверстий. На месте отверстий будут приварены гайки для дальнейшей установки болтов фиксаторов. При изготовлении отверстий следует помнить, что упор должен быть параллелен плоскости пилы.
Изготовление ручки для циркулярной пилы
Ручка циркулярной пилы нужна для установления глубины и высоты пропила. Этот элемент относится к одним из самых важных. Сконструировать подъёмный механизм можно двумя способами.
В первом случае используемый механизм работает от подъёма и опускания самого диска пилы. Такое приспособление можно сделать путём установки металлической плиты на основании станка при помощи длинных болтов. Подъём будет осуществляться с помощью подкручивания фиксирующих гаек. Опускаться диск пилы будет аналогичным способом, только с помощью откручивания гаек.
Второй тип механизма регулировки немного сложнее в изготовлении, но в итоге получается надёжная и простая в использовании функция подъёма и опускания.
Подъёмный механизм включает в себя:
рукоять, на которой находится шкала регулировки; регулировочную штангу с заранее установленными фиксирующими гайками; направление для движения валов и двигателя.
Регулировочную штангу при желании заменяют стандартными шпильками из металла с новой резьбой. Такой вариант выгоднее, надёжнее и проще при изготовлении функции регулировки.
Первый этап создания рукояти регулировки заключается в приваривании металлической пластины к шпильке. Дальше просверливаются отверстия на расстоянии 4–5 мм от центра металлической пластины, совмещённой со шпилькой. Чтобы вращать всю конструкцию, дополнительно рекомендуется приварить стержень.
Шкалу легко сделать с помощью многослойной фанеры или пластика. Деталь одевается на шпильку и фиксируется саморезами или другими подходящими подручными средствами. Главное, чтобы шкала регулировки была прочно зафиксирована. После установки шкалы на неё наносятся пометки, которые впоследствии будут определять высоту подъёма рабочей плиты.
Делаем стационарную циркулярную пилу своими руками
Купит готовую стационарную циркулярную пилу можно от 9 тыс. р. Она обеспечит должную безопасность работы и сэкономит время на распилке древесины. Но, можно не тратить деньги и сделать собственный станок по чертежам и заготовкам.
Стол для работы с циркуляционной пилой
Несмотря на внешнюю сложность конструкции собрать ее самостоятельно в домашних условиях не так сложно. Любая стационарная модель пилы состоит из нескольких элементов:
- стола;
- диска с зубцами;
- двигателя;
- бокового упора с возможностью регулировки;
- вала.
Готовая компактная установка
Чтобы собрать все детали циркулярной пилы приготовьте:
- лист металла от 8 мм толщиной;
- уголок из металла 45 на 45 мм;
- двигатель электрический;
- диск с зубьями;
- подшипник шариковый;
- аппарат для сварки;
- брусок из дерева;
- кусок пластика или остатки ламината.
Чтобы правильно сделать все элементы, стоит выбрать чертеж, где будут указаны размеры стола для ручной циркуляционной пилы своими руками, а также все другие габариты и материалы для работы. Вот несколько примеров готовых схем:
Несложный вариант стола
Размеры диска для домашнего инструмента
Подробный план со всеми размерами
3D модель стола
Сама сборка конструкции будет идти по определенному плану вне зависимости от выбранной схемы:
Иллюстрация
Последовательность работы
Столешницу надо сделать прочной и устойчивой. Используйте лист металла по своим размерам
Если планируете установку других приспособлений на столе, то место для них обустройте при помощи толстой фанеры.
Делая направляющую для циркуляционной пилы своими руками, обратите внимание на ее высоту. Она должна выступать над столом на 12 см
Так у вас будет возможность обрабатывать доски по ширине и толщине. Чтобы сделать направляющую возьмите два отрезка уголка и зажим.
Центральную пилу делайте с возможностью регулировки по высоте.
Для мотора смонтируйте отдельную площадку на одной оси с коромыслом. Фиксируйте ее на болт диаметром в 1,5 см. Сбоку пилы установите металлическую пластину, предварительно сделав в ней отверстие, сквозь которое проходит болт с закрепленными ручками.
Более подробную инструкцию по изготовлению стационарной циркулярной пилы смотрите в видеоматериале:
Watch this video on YouTube
циркулярная пила
Делаем циркулярную пилу из болгарки своими руками: чертежи и видео по изготовлению
Для создания циркулярки своими руками необходимо приготовить двигатель от болгарки, профильную прямоугольную трубу и стальные уголки. Чтобы получилась настоящая удобная пила, стоит продумать упор, осевую ручку и штанги для регулировки.
Вот несколько чертежей стойки для болгарки своими руками. По ним можно собрать упор, обеспечивающий скольжение пиле.
Вариант чертежа для работы
Собранное оборудование
Порядок сборки упора будет следующий:
- Необходимы несколько металлических уголков для стандартного упора в виде буквы «Т». Их располагаете на расстоянии в 3-4 мм с каждой стороны диска.
- Кромки снизу необходимо закруглить, чтобы не было царапин на заготовке в процессе работы.
- Спереди и с обратной стороны на болты и гайки присоедините поперечными связями уголки. Щели фиксируются шайбами.
- На корпус надеваете хомут из металла. Сзади скрепляете элементы, чтобы упорная стойка и хомут стали одним целым.
- В корпусе редуктора просверливаете 2-4 крепежных отверстия. Это удобнее делать в разобранном состоянии элемента.
После сборки упора, делаете осевую ручку и регулировочную штангу. Посмотрите видео, как сделать станину для болгарки своими руками по чертежам:
Watch this video on YouTube
После соединения всех элементов ваша домашняя циркулярка из болгарки будет готова. Дополнительно к ней можно изготовить различные детали. Вот несколько фото приспособлений для циркуляционной пилы своими руками:
Несложный упор из длинной деревянной балки
Быстрый вариант стола для циркулярки
Чехол на диск с зубьями
Удобный рабочий стол
Советы и техника безопасности
Очень важно правильно использовать самодельную конструкцию, что даст возможность не только продлить срок ее эксплуатации, но и избежать травм
- Не рекомендуется заниматься распиловкой заготовок с наличием сучков и обледенелых участков.
- Для очистки рабочей поверхности необходимо использовать щетки.
- Заготовку нужно подавать плавно, не совершая резких движений и не стремясь быстрее протолкнуть брус. Если проигнорировать данный совет, диск будет сломан либо застрянет в древесине.
- Недопустимо подталкивать пальцами, оставшиеся части малогабаритных заготовок.
Важно систематически удалять стружку с рабочей области агрегата. Кроме того, стоит контролировать состояние зубьев диска
В случае разводки зубьев, диск необходимо заменить либо отдать мастеру для заточки.
Работая на циркулярном станке, необходимо надевать очки
Приступая к изготовлению станка, стоит заранее ознакомиться с информацией относительно того, как из ручной циркулярки сделать стационарную. Пошаговое руководство поможет избежать ошибок, которые часто допускают мастера в ходе работы. Придерживаясь советов специалистов можно изготовить агрегат, который будет радовать мощностью и позволит расширить список доступных для выполнения технологических задач.
