Сферы применения и требования к установке

Итак, где применяются солнечные водонагреватели?

• Горячее водоснабжение частного дома;
• Отопление;
• Подогрев воды для дачных бассейнов;
• Горячая вода для нужд сельского хозяйства и промышленности.

Солнечный водонагреватель для отопления дома

Рекомендации по установке важно учитывать, поскольку от этого целиком и полностью будет зависеть эффективность работы водонагревателя. Перечислим некоторые рекомендации специалистов:

• Местом монтажа могут служить крыша дома, фасад, балкон;
• Панель водонагревателя обязательно должна смотреть на юг;
• При установке панели следует сделать угол наклона, равный широте вашего региона;
• Поскольку водонагреватель постоянно принимает солнечную энергию, при небольшом потреблении воды может образоваться застой, где теплоноситель вполне может нагреться до 300 градусов. Поэтому запрещено использовать трубы из пластмассы и оцинкованного железа. Лучше всего выполнять змеевик из меди или нержавейки;
• Обязательно нужно сделать изоляцию нагревающихся элементов водонагревателя, чтобы случайно не обжечься;
• При выборе крепежа и изоляции также следует учитывать возможность застоя теплоносителя и его сильный разогрев. То есть, материалы лучше выбирать с запасом прочности. Многие солидные производители температуру застоя пишут в спецификациях или на корпусе устройства. Ориентируйтесь на это значение;
• Панели солнечного водонагревателя должны располагаться на открытом месте с максимальным освещением солнцем. Вокруг не должно быть никаких высоких предметов, отбрасывающих тень;
• Для увеличения эффективности водонагревателя нужно проводить его крепёж на специальном стеллаже, если такую схему установки предлагает производитель;
• При установке каждый вид нагревателя может иметь свои особенности. Тут нужно ориентироваться на рекомендации производителя.

Установка

Поскольку оборудование работает от солнечной энергии, то, соответственно, установка обогревателя будет проводиться на открытом воздухе. Монтаж рекомендуют проводить на крышах зданий, на балконах или других архитектурных выступах.

Экран водонагревателя должен быть направлен на юг. Установку проводят под определенным углом к горизонту, который эквивалентен географической широте местности.

Водонагреватель постоянно поглощает энергию и по понятным причинам источник энергии выключить нельзя, поэтому, в случае малого потребления воды, температура застоя может достигать до 300°С.

По этой причине не допускается использование пластиковых и стальных труб с цинковым покрытием. Оптимальными в эксплуатации станут трубопроводы, изготовленные из меди или нержавеющей стали.

Горячий контур солнечного водонагревателя должен иметь теплоизоляцию, это позволит избежать ожогов и возгораний. Следует учесть температурный режим работы оборудования при выборе теплоизоляции и крепежей.

Производители солнечных водонагревателей на корпусе своей продукции указывают точную температуру застоя.
Панели коллектора должны находиться на открытом пространстве, чтобы был открытый доступ к солнечному свету. Необходимо исключить наличие возможных преград.

Чаще всего углом наклона коллектора будет наклон ската крыши. Для того, чтобы эффективность работы водонагревателя приблизить к максимальной, лучше придерживаться рекомендаций и использовать специальный стеллаж, на который будет крепиться коллектор.

Т.е. залогом правильной и эффективной работы оборудования являются всего несколько правил:

• направление на юг;
• правильный угол наклона;
• беспрепятственный доступ к солнечному свету;

Некорректная установка снизит качество работы водонагревателя, а вложенные средства не будут оправданы. Тип нагревателя также может играть роль в способе его установки. При монтаже учитывают тип используемого оборудования.

Пассивная

Подразумевает само собой протекающую абсорбцию и аккумулирование энергии. Солнечная энергия попадает на объект нагрева без контроля этого процесса, т.е. отсутствуют какие-либо механизмы и контролирующие элементы. Это простая система, которая не требует особых затрат. Однако недостатки в том, что водонагреватель работает неравномерно и не на полную мощность.

Самый наглядный пример – это затемненный бак, который размещен над летним душем. В таком пассивном режиме работают одноконтурные системы, в которых применяется процесс естественной циркуляции. Для полноценной работы системы приемный бак размещают выше коллектора, но такой способ установки не всегда удобен. Решить вопрос можно с помощью другого способа работы системы.

Активная

Лишена недостатков пассивной системы. Ее функционирование основано на том, что солнечные лучи благодаря специальным устройствам переходят в тепловую энергию, которая систематически передается нагревательному баку и потребителю. Функционирование такого нагревателя достигается благодаря принудительной циркуляции, которая может поддерживаться в одно- и двухконтурных системах. Также применяют и дополнительно устанавливают двигатели, которые поворачивают панели и насосы, измерительную аппаратуру, а также устройства контроля и управления работой системы.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Как правильно подобрать коллектор для нагрева бассейна

Количество тепла, передаваемого солнечным коллектором, напрямую зависит от размеров площади поверхности, которая поглощает излучение. На этот параметр оказывают влияние следующие основные факторы:

• конструктивное исполнение (вакуумный, плоский);
• место расположения совместно с ориентацией;
• тип бассейна для установки — открытый или закрытый;
• характеристики самого бассейна: площадь поверхности, глубина, возможность установки укрытия, эффективность поглощения солнечного излучения самим бассейном в зависимости от его цвета;
• интенсивность использования искусственного водоема;
• период времени нахождения в укрытом состоянии;
• периодичность времени подачи свежей воды;
• нормативные показатели температуры воды в бассейне.

На размеры коллектора влияние оказывают потери тепла, связанные с эксплуатацией бассейна. Если избежать потерь от разбрызгивания довольно трудно, то уменьшить габариты при сохранении эффективности помогут следующие рекомендации.

• Много тепла уходит в процессе поверхностного естественного испарения. Уменьшить его поможет организация защиты бассейна от ветра.
• Испарение в ночное время выше, чем в дневное. Поэтому рекомендуется в это время накрывать бассейн теплоизоляционным материалом. Утром скопившийся на внутренней поверхности конденсат следует убирать без попадания обратно в бассейн.
• Уменьшить потери тепла через грунт для сборного бассейна на даче можно путем прокладывания теплоизоляционных матов.

Принципы выбора батареи

Выбор солнечного коллектора в первую очередь зависит от типа бассейна (открытый или закрытый) и сезонности его использования.

Пирамидальные и гибкие – недорогой и практичный вариант для открытого летнего бассейна. Если закрывать чашу тентом на ночь, можно существенно снизить теплопотери и ускорить дневной прогрев воды до комфортных температур.

Панельная гелиосистема поможет раньше начинать и позже заканчивать купальный сезон в бассейне на открытом воздухе и под крышей. Но в холодное время года ее КПД заметно снижается.

Вакуумный – оптимальный выбор для закрытого бассейна. В теплый сезон система будет поддерживать требуемую температуру воды в чаше, в зимнее время сократит на 30-40% общие затраты тепла на обогрев бассейна.

Выбирая коллектор, важно правильно рассчитать его мощность и общую площадь. При этом учитывается:

• тип бассейна (открытый/закрытый);
• тип коллектора и сезонность использования;
• место для размещения (открытая площадка рядом с резервуаром, крыша террасы или иной постройки), расположение панели относительно солнца, угол наклона;
• оптимальная температура воды в резервуаре.

Площадь панели рассчитывается индивидуально. В целом, для закрытого искусственного водоема этот показатель должен составлять 50-70% площади чаши, для открытого – 70-100%. Мощность циркуляционного насоса выбирают исходя из рабочих параметров и количества нагревателей в гелиосистеме.

Какие материалы вам понадобятся

Для сборки собственного солнечного коллектора вы сможете найти все необходимые инструменты и материалы в обычном хозяйственно-сантехническом магазине.

Для конструирования прибора вам необходимо будет запастись:

трубками из меди размером 18 мм (будут служить материалом для создания змеевика);

• сантехническими и угловыми переходами размером 18 мм;
• металлическим листом (примерно 0,8 мм в толщину);
• теплоизоляцией;
• паяльником;
• сотовым поликарбонатом;
• фанерой с брусками из дерева или листами и уголками из алюминия;
• аэрозольной черной краской (должна быть термостойкой);
• абсорбером и минватой.

Основные производители

Давайте рассмотрим некоторые крупные фирмы, занимающиеся выпуском водонагревателей от солнечной энергии. Итак, топ-производителей на мировом рынке:

• Итальянская фирма выпускает коллектора вакуумного типа KAIROS VT. Имеются модификации с 15 или 20 трубками;
• Немецкий производитель предлагает три модели SKR21, SKR12, SKR6;
• Ещё одна немецкая фирма, выпускающая модели с 6 или 12 трубками. Причём их можно объединять в блоки для увеличения мощности системы;
• Sunrain Solar Energy. Это китайский производитель, который занимается выпуском солнечных водонагревателей;
• И ещё одна немецкая фирма, которая предлагает два водонагревателя под марками Vitosol 200 и 300. Эти модели различаются конструкцией узла нагрева;
• Итальянский производитель, выпускающий модель Ecotube.

Водонагреватель KAIROS VT

Здесь стоит сказать, что продукция этих фирм относится к высшему классу и обеспечивается гарантией, но по деньгам её позволить сможет не каждый. Поэтому большую часть спроса на рынке закрывают малоизвестные производители.

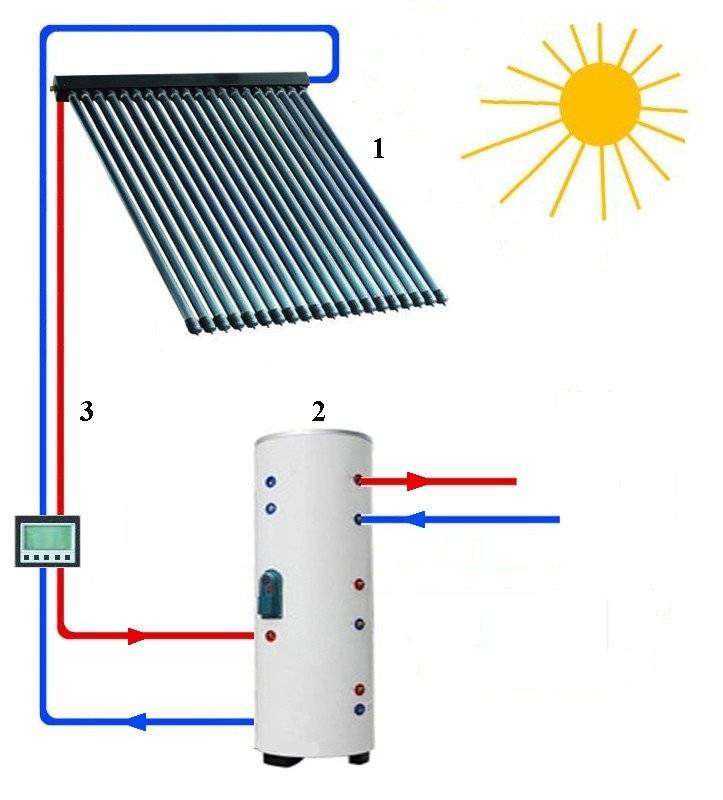

Активный тип системы водонагревателя с закрытым контуром

Теплоносителем коллектора в активном типе системе с закрытым контуром, как правило, является водногликолиевый антифриз. При такой системе повышенная температура от теплоносителя первого контура передается теплообменниками воде, находящейся в специальных баках – теплоаккумуляторах. Данный тип водонагревателей наиболее популярен в тех областях, где продолжительность отрицательных температур доминирует над положительными, так как такие коллекторы выделяются среди подобных аналогов хорошей степенью защиты от замерзания. Так как значения температуры довольно высоки при застое теплоносителя во время наибольшей облученности, далеко не все антифризы можно использовать в солнечных системах.

Устройство и принцип действия плоского гелиоколлектора

Самодельный солнечный водонагреватель состоит из плоской деревянной рамы (короба) с глухой задней стенкой. На дне размещается главный элемент устройства — абсорбер. Чаще всего он изготавливается из металлического листа, присоединённого к трубчатому коллектору. От контакта пластины абсорбера с трубами теплообменника зависит эффективность передачи энергии, поэтому эти детали приваривают или припаивают непрерывным швом.

Сам жидкостной контур представляет собой массив из вертикально установленных трубок. В верхней и нижней части они присоединяются к горизонтальным трубам увеличенного диаметра, которые предназначаются для подачи и отбора теплоносителя. Входное и выходное отверстие для жидкости располагают диагонально — за счёт этого обеспечивается полный отъём тепла от элементов теплообменника. В качестве теплоносителя используется антифриз для систем отопления или другие незамерзающие растворы.

Абсорбер покрывается светопоглощающей краской, сверху кладут стекло, а короб защищают слоем теплоизоляции. Для упрощения задачи площадь остекления делят на части, а чтобы увеличить производительность, применяют стеклопакеты. Закрытая конструкция создаёт в гелиоколлекторе эффект термоса и одновременно предотвращает потери тепла из-за ветра, дождя и других внешних факторов.

Солнечный водонагреватель работает так:

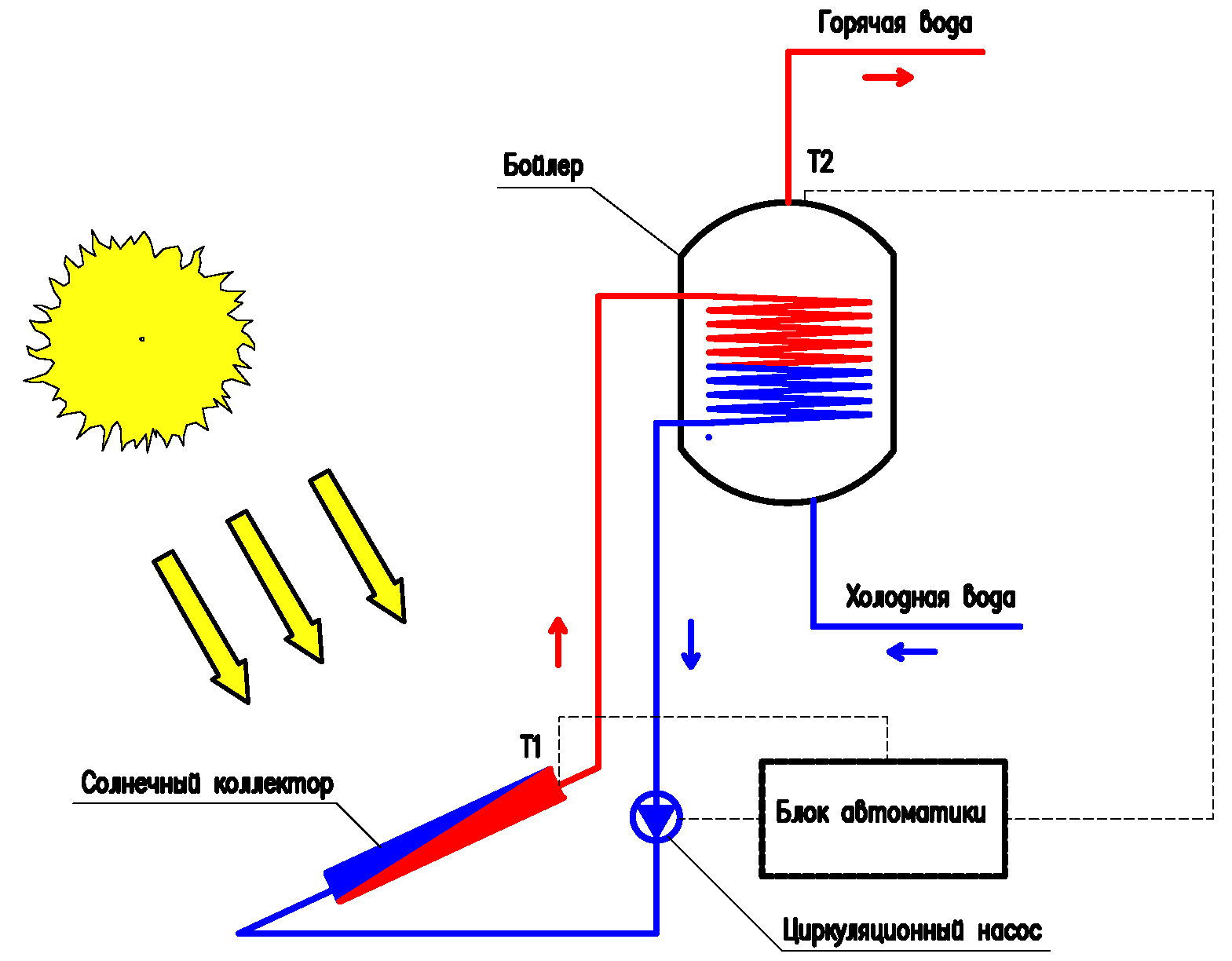

1. Нагретая в гелиоколлекторе незамерзающая жидкость поднимается по трубкам и через ветку отбора теплоносителя попадает в теплоаккумулирующую ёмкость.
2. Перемещаясь по теплообменнику, установленному внутри бака-аккумулятора, антифриз отдаёт тепло воде.
3. Охлаждённая рабочая жидкость поступает в нижнюю часть контура солнечного водонагревателя.
4. Нагретая в баке вода поднимается и отбирается для нужд горячего водоснабжения. Пополнение жидкости в теплоаккумулирующей ёмкости происходит за счёт водопровода, подключённого к нижней части. Если же гелиоколлектор работает как нагреватель системы отопления, то для кругообращения воды в замкнутом вторичном контуре применяют циркуляционный насос.

Постоянное движение теплоносителя и наличие теплового аккумулятора позволяет накопить энергию за то время, пока светит солнце, и постепенно расходовать её даже тогда, когда светило скрывается за горизонтом.

Схема подключения солнечного коллектора к накопительной ёмкости не так сложна

Коллектор Станилова

Инженер Станислав Станилов представил миру самую универсальную конструкцию солнечного коллектора. Основной идеей использования разработанного им устройства является получение тепловой энергии за счет создания парникового эффекта внутри коллектора.

Конструкция этого коллектора очень проста. По сути, это солнечный коллектор из стальных труб, сваренных в радиатор, который помещён в деревянный контейнер, защищённый теплоизоляцией. В качестве теплоизоляционного материала могут выступать минеральная вата, пенопласт, понополистирол.

На дно коробки кладется оцинкованный металлический лист, на который монтируется радиатор. И лист, и радиатор окрашиваются в чёрный, а сама коробка покрывается белой краской. Разумеется, контейнер накрывается стеклянной крышкой, которая хорошо герметизируется.

Для сооружения такого самодельного солнечного коллектора для отопления дома понадобится:

• стекло, которые будет служить в качестве крышки. Размер его будет зависеть от габаритов короба. Для хорошей эффективности лучше подбирать стекло размером 1700 мм на 700 мм;
• рама под стекло – её можно сварить самостоятельно из уголков или сколотить из деревянных планок;
• доска для короба. Тут можно использовать любые доски, даже с разборки старой мебели или дощатого пола;
• прокатный уголок;
• соединительная муфта;
• трубы для сборки радиатора;
• хомуты для крепления радиатора;
• лист оцинкованного железа;
• приёмная и выпускная труба радиатора;
• бак объемом 200−300 литров;
• аквакамера;
• теплоизоляция (листы пенопласта, пенополистирола, мин. вата, эковата).

Этапы работ

Этапы изготовления коллектора Станилова своими руками:

1. Из досок сколачивается контейнер, дно которого укрепляется брусьями.
2. На дно укладывается теплоизолятор. Основание должно быть особенно тщательно утеплено, чтобы избежать утечки тепла у теплообменника.
3. После на дно короба устраивают оцинкованную пластину и устанавливают радиатор, который сваривается из труб, и закрепляют его стальными хомутами.
4. Радиатор и лист под ним окрашиваются в черный цвет, а короб – в белый или серебристый.
5. Бак с водой должен быть установлен под коллектором в теплом помещении. Между ёмкостью для воды и коллектором нужно устроить теплоизоляцию, чтобы трубы находились в тепле. Бак можно поместить в большую бочку, в которую можно засыпать керамзит, песок, опилки и т.д. и таким образом утеплить.
6. Над баком нужно установить аквакамеру для того чтобы в сети создавалось давление.
7. Монтаж солнечного коллектора своими руками нужно осуществлять на южной стороне кровли.
8. После того как все элементы системы готовы и установлены, нужно соединить их в сеть полудюймовыми трубами, которые должны быть хорошо утеплены, дабы уменьшить теплопотери.
9. Неплохо будет соорудить и контроллер для солнечного коллектора своими руками, так как заводские устройства эксплуатируются недолго.

Предлагаем ознакомиться: Консервация каркасного бассейна на зиму инструкция

Подогрев электронагревателем

Электрические проточные нагреватели содержат встроенные ТЭНы. Их делают из металла или антикоррозийного сплава. Вода, проходя через них, нагревается с каждым разом все больше. Корпус производят из пластика, нержавеющей стали или титана. Работает от сети. Модели отличаются мощностью.

Схема установки электрического подогрева

Приборы этого типа имеют максимальную мощность в 18 кВт. Они способны нагреть до 36 кубических метров жидкости.

Лидеры продаж

Intex – компания, выпускающая бассейны и аксессуары к ним. Водонагреватели подходят для надувных водоемов.

Для регулировки температуры нагрева встроен термостат с ручным управлением

Bestway – вторая по популярности компания. Устройство за час производит подогрев воды на даче в бассейне на 1,5оС. Техника маломощная, предназначена для небольших объемов. Купить можно модели со встроенным термостатом или без него.

Электрический нагреватель воды Bestway

Pahlen – проточный водонагреватель с мощностью до 18 кВт. Для агрегатов выше 3 кВт требуется подключение к электросети с напряжением 380 Вольт.

В комплектацию входят реле и термостат. Регулировать воду в бассейне на даче не нужно. Это происходит автоматически. Есть система защиты от перегрева. Максимальный нагрев до 40оС.

Pahlen для нагрева воды

Какими достоинствами обладает солнечный коллектор из сотового поликарбоната

При кажущейся простоте коллектор демонстрирует хорошую эффективность и безотказно работает в условиях полноценного солнечного освещения. При этом:

• конструкция имеет небольшой вес;
• коллектор можно надежно установить на крышу дома или на хорошо освещенной поверхности участка;
• устройство совершенно безопасно в эксплуатации и не оказывает влияния на состояние окружающей среды;
• изготовление конструкции занимает немного времени и не требует серьезных вложений;
• устройство можно подключать в работу так часто, как необходимо, не опасаясь дополнительных расходов и нарушений правил техники безопасности.

Можно ли использовать солнечный коллектор зимой

Для круглогодичного использования устройства, нужно подробнее узнать, как работает солнечный коллектор зимой. Главное отличие — теплоноситель. Поскольку вода может замерзать в трубах контура, ее нужно заменить антифризом. Работает принцип косвенного нагрева с установкой дополнительно бойлера. Далее схема такова:

• После того как антифриз нагреется, он поступит от батареи, расположенной на улице, в змеевик бака с водой и нагреет ее.
• Затем теплая вода будет подаваться в систему, остывшая возвращаться обратно.
• Обязательно нужно установить датчик давления (манометр), воздухоотводчик, расширительный клапан для сброса избыточного давления.
• Как и в летнем варианте, для улучшения циркуляции необходимо предусмотреть наличие циркуляционного насоса.

Солнечный коллектор на крыше дома в зимнее время года

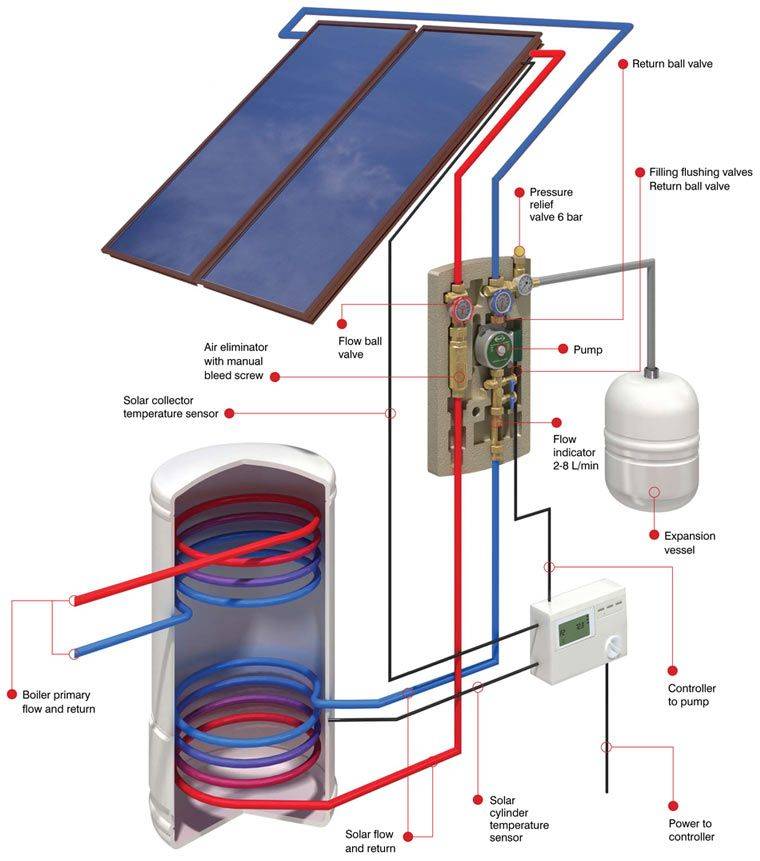

Активный тип системы водонагревателя панельного типа

Особое место среди нагревателей с активной системой заняли солнечные водонагреватели с панельным, а по-другому, с плоским коллектором. Они применяются в большей степени в тех регионах, где наблюдается явный избыток солнца, к примеру, в Саудовской Аравии, Турции и Южных районах Китайской народной Республики. Роль абсорбера в таких водонагревателях играет алюминиевая или стальная пластина. Коэффициент полезного действия этих коллекторов незначителен, но это возмещается довольно-таки высокими показателями солнечной облучённости на территории регионов. Что касается России, то для величин солнечной инсоляции необходимы коллекторы со специальной медной пластиной. Так как медь обладает высокой теплопроводностью, удельные значения при теплообмене энергии между теплоносителем и средний КПД будут существенно выше.

Альтернативное необычное отопление для дома. Читай у нас, как организовать солнечные батареи для дома. Строишь печь для дачи. Как делается печь камин для дачи, есть тут.

Комплексное решение для обеспечения круглогодичного комфорта — солнечные водонагреватели с плоским коллектором

Принцип действия солнечного водонагревателя

Для того чтобы изготовить работающий солнечный водонагреватель, нужно понять его принцип работы. Лучше всего рассмотреть схему работы водонагревателя на примере вакуумного водонагревателя промышленного изготовления. Такое устройство может подогревать воду даже в зимнее время при умеренных морозах. Всё, что для него нужно, это солнце.

Солнечный водонагреватель или коллектор представляет собой батарею из нескольких стеклянных трубок. Внешняя трубка изготавливается из кварцевого стекла. В ней находится ещё одна трубка, выкрашенная в чёрный цвет. Во внутреннюю трубку закачивается вещество, которое испаряется при низкой температуре. Между внешней и внутренней трубками откачан воздух, то есть, создан вакуум. Это необходимо для того, чтобы избежать потери тепла и исключить воздействие окружающей среды. Внутренняя трубка поглощает солнечное излучение и, за счёт испарения рабочего вещества передаёт тепло в воде, циркулирующий во внешнем контуре. Функционирование вакуумного солнечного водонагревателя состоит из следующих этапов:

• Рабочее вещество во внутренней трубке под действием солнечного тепла переходит в парообразное состояние. Пар поднимается в верхнюю часть;
• Через стенки этой трубки рабочее вещество контактирует с водой, которая проходит по медному коллектору в верхней части водонагревателя. В результате рабочее вещество нагревает воду в коллекторе;
• Рабочее вещество охлаждается, переходит в жидкое состояние и стекает вниз трубки;
• После этого цикл повторяется;
• Вода, которая была нагрета в медном коллекторе, проходит по змеевику бойлера и подогревает воду во внутреннем контуре. И эта вода уже используется для отопления или ГВС.

На изображении ниже показана схема работы вакуумного солнечного водонагревателя.

Принцип работы вакуумного водонагревателя Кварцевое стекло, из которого выполняются вакуумные трубки, имеет способность пропускать ультрафиолетовые волны. В результате внутренняя трубка и вещество в ней могут поглощать солнечную энергию в облачный день и холодное время года.

Медную трубку змеевика чаще всего припаивают к пластине из меди (или другого металла с высокой теплопроводностью) или запрессовывают в неё. Эта пластина вместе со змеевиком выкрашивается в чёрный цвет, чтобы лучше собирать солнечное тепло. Лицевая сторона плоского коллектора защищена прочным стеклом. Все стыки должны быть промазаны термостойким герметиком.

Плоский солнечный водонагреватель

Этот вариант плоского солнечного водонагревателя не такой дорогой, как вакуумный. Естественно, что его эффективность существенно ниже. Он эффективно работает только в летнее время года и в безоблачную погоду. Такая конструкция может быть собрана своими руками. Некоторые также делают ещё один вариант. Устанавливают обычный электрический водонагреватель, а питание для него вырабатывают солнечные батареи. А также получается бесплатное отопление или ГВС. Такая система может работать круглый год, но здесь потребуются более дорогое оборудование, а значит, более ощутимые первоначальные вложения.

Как изготовить и собрать солнечный водонагреватель из поликарбоната своими руками

Для изготовления основных элементов коллектора необходимо приобрести:

• листы сотового поликарбоната толщиной до 8мм, чтобы в сотах помещалось до 80л воды на кв.метр;
• полипропиленовые трубы 32мм диаметром с резьбой на обоих концах и подходящие фитинговые уголки с резьбой;
• накопительный бак емкостью до 200 литров;
• водостойкий герметик;
• черную термостойкую краску в аэрозольной упаковке для окрашивания поликарбоната;
• утеплитель на основе минеральной ваты или пенополистирола с подходящим клеем для укладки;
• заглушки для труб;
• алюминиевый лист и уголки в качестве основы, можно заменить металл фанерой и деревянными уголками.

На первом этапе изготовления коллектора в полипропиленовых трубах выполняют продольные разрезы длиной, равной ширине устройства. В пазах располагают поликарбонатные заготовки солнечного водяного коллектора, предварительно обработав их срезы наждачной бумагой. Заделку мест стыка труб и поликарбоната выполняют с применением герметика, который наносят на поверхность специальным пистолетом

Важно, чтобы в составе герметика не было силикона – при постоянном контакте с водой он быстро разрушается. Верхняя панель из поликарбоната также крепится на герметик и после высыхания окрашивается черной краской для более интенсивного поглощения солнечной энергии

Корпус коллектора изготавливают из фанерного или алюминиевого листа, установленного на каркас из уголков. При этом следят, чтобы размеры верхней и нижней поверхности устройства полностью совпадали. Готовую панель фиксируют на корпусе, полипропиленовые трубы закрывают заглушками и припоем соединяют с металлическими уголками, через которые коллектор будет подключен к накопительному баку. На завершающем этапе сборки заднюю поверхность коллектора утепляют для уменьшения теплопотерь.

Что нужно для сооружения?

Для производства самодельного солнечного коллектора допустимо использовать металлопластиковые трубы, обладающие черным цветом. Их диаметр должен составлять от двадцати до двадцати пяти миллиметров. Общая длина труб может составлять от ста до тысячи метров

Важно, чтобы изделия были выполнены в черном цвете. Это обеспечит максимальное поглощение тепла

В качестве аналога допустимо применять обычные шланги, сделанные из полиэтилена. Продаются они в бухтах. Показатель длины шланга в них может составить от пятидесяти до двухсот метров. Для решения задачи понадобиться несколько бухт. Если размер одного отсека составит пятьдесят метров, лучше купить несколько бухт этой длины, чем самостоятельного разрезать шланг большой длины на более мелкие отрезки. Это позволит вам сэкономить время во время монтажа системы.

Укладку трубопровода можно делать круглой, овальной или по принципу змеевика. Если вы решили создать солнечный коллектор из металлопластиковых труб, то лучше укладывать их по овальной спирали. Это позволит вам избежать возникновения заломов. Шланги из полиэтилена допустимо складывать любым из вышеописанных способов.

Если скат кровли слишком крутой, то необходимо изготовить специальные емкости, в которых будет осуществляться укладка. Сделать их можно из дерева, фанеры или металла. Выбирать нужно вариант, наиболее подходящий для вас. Для решения задачи нужно применять бруски размером 40х40 миллиметров, фанеру с показателем толщины шесть миллиметров или лист металла, толщиной от 1.5 до 2 миллиметров.

Если собранный модуль сделан из дерева, его нужно обработать антисептиком. Коробы из листового металла обрабатывают антикоррозийными средствами. Модули можно изготавливать под несколько спиралей.

Проще всего для обустройства бортов короба применять старые оконные рамы. Для превращения их в готовые модули на них нужно установить донную часть.

Перед началом монтажа обязательно приобретите антикоррозийные, грунтовочные или антисептические материалы. Учтите, что трубы в процессе эксплуатации будут подвергаться серьезным нагрузкам под действием давления и перепадов температур. Поэтому их необходимо закрепить в исходном положении посредством специальных креплений. Проще всего использовать для решения этой задачи плоскую полосу из металла, закрепляемую между трубами посредством саморезов.

Трубные изделия также можно скрепить плотным шнуром или хомутом из пластика с поперечником или крестовиной. Такой способ укладки подойдет для металлопластиковых труб. Но для изделий из полипропилена он не очень удобный. Поскольку шланг за счет расширения способен провисать на шнуре.

В качестве крепления также можно использовать гвозди со шляпками большого размера. Их забивают либо в дно модуля, либо в заранее созданную крестовину, выполненную из древесины.

Примеры соединителей

Не стоит забывать об использовании специальных соединительных компонентах. Фитинги бывают самыми разными. Поэтому выбрать подходящие элементы для обустройства коллектора не представляет никакой проблемы.

Переход с трубы одного типа на другую осуществляется посредством резьбовых фитингов. Если ваша система включает в себе несколько модулей, обязательно приготовьте в достаточном количестве указанные компоненты.

Заранее просчитайте сколько фитингов потребуется вам для решения поставленной задачи. Для этого нужно начертить схему будущей системы, и произвести необходимые расчеты.

Чтобы соединить все имеющиеся секции в одну систему, нужны две металлических трубы. Первая закрепляется внизу батареи. В этот теплообменник идет жидкость с низкой температурой. Во второй трубе, которую необходимо монтировать сверху, скапливается нагретая вода.
