Как сделать слив для душа в полу: подробная инструкция по монтажу

Выбор подходящего слива

Слив для поддона душевой кабины должен подбираться как с учетом расхода воды, так и с учетом удобства эксплуатации. В среднем для душа нормальной пропускной способностью можно считать примерно 50 л/мин, это позволяет принимать душ без ограничений мощности потока.

Также нелишним будет разобраться и в конструкции слива, в частности внимание стоит обратить на то, какой именно затвор используется. Подобные устройства все без исключения выпускаются с затвором, но вот способ предотвращения попадания запахов из канализации в душ может сильно отличаться в зависимости от модели:

Подобные устройства все без исключения выпускаются с затвором, но вот способ предотвращения попадания запахов из канализации в душ может сильно отличаться в зависимости от модели:

На фото – гидрозатвор

Для того, чтобы слив открылся достаточно просто нажать на кнопку

Цена слива с заглушкой невелика и колеблется около 1000 рублей (хотя можно найти вариант и попроще). Для того, чтобы слив закрыть достаточно просто нажать на кнопку ногой один раз, для открытия слива – потребуется повторное нажатие. В таких устройствах заглушка выполняется роль преграды на пути запаха из канализации в помещение.

Также еще перед установкой слива нужно подумать о необходимости устройства перелива. Это может быть просто необходимым если планируется устройство душевой кабинки с высоким поддоном. В поддон может набираться вода и перелив будет использоваться как страховка от переполнение его и выплескивания воды на пол.

Перелив не сильно усложняет конструкцию слива. Внешне он выглядит как дополнительное отверстие поближе к верхнему бортику поддона, через него излишки воды будут направляться в канализацию. Это полезно, если человек оставил поддон набираться и забыл об этом.

Приступаем к работе

Итак, все недостатки решения изучены и признаны несущественными. Как сделать душ со сливом в полу? Начнем с подготовки всего необходимого.

Материалы

Нам потребуются:

  • Цемент и песок из расчета 5 килограммов сухой смеси на квадратный метр пола. Разумеется, можно использовать готовую смесь для стяжки пола квартиры или дома.
  • Экструдированный пенополистирол толщиной 4-5 сантиметров. Он обеспечит теплоизоляцию пола.
  • Сифон, предназначенный для монтажа под плитку. Он должен быть разборным, с винтовым креплением круглого фиксатора для гидроизоляции.
  • Канализационная труба диаметром 40 или 50 мм. Опционально – уголки, тройники и т.д.
  • Силиконовый герметик.
  • В качестве гидроизолирующего материала мы выберем наплавляемый рубероид. Он будет уложен в два слоя. С учетом захода на стены требуемая площадь рубероида будет примерно равна трехкратной площади душевой кабинки.

Дешевая и эффективная гидроизоляция.

  • Гидроизоляционная цементно-полимерная стяжка пола из расчета 3 килограмма на квадрат создаст уклон и станет основой для кафельного покрытия. Неплохие отзывы, в частности, заслужил Ceresit CR65. Цена 25-килограммовой упаковки сухой смеси составляет примерно 350 рублей.
  • Плиточный клей.
  • Затирка для швов. Разумеется, водонепроницаемая.
  • Несколько досок или лист фанеры для сооружения опалубки.

Инструменты

  • Уровень.
  • Мастерок (он же кельма).
  • Рулетка, угольник и карандаш.
  • Терка для бетона.
  • Правило или прямая рейка.
  • Зубчатый шпатель.
  • Емкость для приготовления смесей.
  • Плиткорез или болгарка с алмазным кругом.
  • Газовая горелка, паяльная лампа или строительный фен.

Порядок работ

Размечаем будущую кабинку и укладываем в ее геометрическом центре сифон со снятой решеткой. Соединяем его с канализацией трубой, проложенной с небольшим уклоном по току воды.

На фото к сифону подходят две трубы – слив и вентиляция. В большинстве случаев без последней можно обойтись.

  1. Вырезав пазы под сифон и трубу, укладываем пенополистирол. Отрезанные от края листа тонкие полоски наклейте с помощью герметика на стену: они выполнят функцию демпферной ленты, препятствуя передаче ударных нагрузок стенам. Благодаря этим полоскам упавшая на пол лейка душа не перебудит всю семью среди ночи.
  2. По пенополистиролу заливается и выравнивается в горизонт стяжка. Ее толщина – примерно 4 см. Армирование желательно, но можно обойтись и без него.
  3. Затем раскладывается и наплавляется рубероид. Разумеется, зазоров около сифона и у стен быть не должно. Высота захода на стены – не менее 20 сантиметров. Рубероид прижимается к сифону предварительно снятым нами фиксирующим кольцом.

Гидроизоляция зажимается кольцом сифона.

  1. Затем в сифон устанавливается решетка слива; вокруг нее из досок или фанеры сооружается опалубка с уклоном в сторону решетки. Четыре элемента опалубки устанавливаются радиально, от углов кабинки к центру. Инструкция связана с тем, что без ориентиров, на глаз вывести ровную поверхность своими руками сможет не всякий; опалубка выполнит функцию маяков.
  2. Решетка заклеивается скотчем, чтобы избежать попадания раствора; затем опалубка плотно, без каверн заполняется гидроизоляционной стяжкой пола. После того, как она схватится, маяки извлекаются. Оставшиеся полости опять-таки заполняются гидроизолирующей смесью. После набора стяжкой минимальной прочности можно приступать к укладке кафеля.

Углы дополнительно защищаются от протечек гидроизоляционной лентой.

  1. Кафель укладывается снизу вверх: вначале на полу, потом на стенах. При этом, приклеенная на стены плитка должна перекрывать края напольной. Этим мы опять-таки обеспечим дополнительную гидроизоляцию покрытия.

Монтаж душа со сливом в полу

Каждый, кто решил сделать душ со сливом в полу, должен сначала проверить, достаточно ли в полу места, чтобы можно было утопить слив. Домашним умельцам решившим самостоятельно установить такой душ, следует помнить, что все стыки между стеной, полом и водостоком должны быть водонепроницаемы.

Монтаж душа со сливом в полу

Быстро и чисто можно провести работу с помощью специального гидроизоляционного холста из стекловолокна, укладываемого на слой обычного клея для плитки. Затем поверху пол и стены можно облицевать плиткой. Но здесь у каждого изготовителя свои инструкции по монтажу.

1. Часть заделываемого в пол водостока возвышается над основанием, так как на пол нужно будет уложить пластину из жесткого пенопласта толщиной около 4 см. Она закроется бетонной стяжкой (готовая смесь продается).

2. Слив должен быть герметичным. Поэтому стык сливной горловины с монолитным полом тщательно заделывается.

3. Наклон уже предусмотрен в перекрывающей плите, которая устанавливается на небольшое количество монтажного клея, нанесенного на нижнюю сторону.

4. Уплотнение из стекловолокна между душевым элементом и монолитным полом заделывается в обычный плиточный клей.

5. Сгиб в углу обеспечивает водонепроницаемое присоединение к стене. Разрезать холст здесь нельзя. Складка аккуратно приклеивается к стене.

6. Температурные расширения компенсируются посредством планки для плиточного шва, установленной между душевым элементом и монолитным полом. Это предотвращает растрескивание шва.

Функциональные характеристики

Трап имеет простую конструкцию – предназначен он для сбора и отведения воды с поверхности пола в систему канализации. Изготавливается устройство из нержавеющей стали, армированного или металлопластика.

Помимо основной функции трап решает следующие задачи:

  1. Не пропускает мусор и предотвращает тем самым засорение канализационных труб.
  2. Не пропускает в помещение неприятные запахи из канализации.
  3. Позволяет быстро выполнить прочистку сливного отверстия, предоставляя свободный доступ к нему.


Устройства для водоотведения с сухим затвором не пропускает неприятные запахи из канализации Существует две разновидности трапов. Линейный слив собирает воду в лоток, а точечный выполнен в виде воронки. Вторая разновидность встречается чаще, так как позволяет смонтировать трап в любом месте душевой. Потребуется только выполнить наклон пола в сторону слива, чтобы вода стекала самотеком.

Так как рабочая площадь линейного трапа за счет наличия лотка увеличена, его пропускная способность гораздо больше, чем у точечного устройства. Располагаться такой трап может вдоль стены или в центре душевой. Также потребуется уклон в сторону трапа с одной стороны. Снаружи на поверхности пола монтируется линейная планка из нержавеющей стали в виде узкого длинного прямоугольника. Решетка может быть традиционной или с узором. Располагается она на одном уровне с плоскостью кафельного пола.


Конструкция линейного трапа

линейный трап для душа

Выбирая модель трапа, учитывают следующее:

  1. Технические возможности устройства, его пропускную способность и размер.
  2. Как расположена труба канализации.
  3. Где в помещении расположена душевая.
  4. Стилистика помещения, а также отделочного материала стен и пола.


Некоторые производители предлагают монтаж трапа, имитирующего напольную плитку – вода стекает через щели по его периметру Выбрать устройство необходимой высоты, размера и формы сегодня не составляет труда. Сливы отличаются формой крышки (круглая, квадратная, прямоугольная) и материалом изготовления.

Большая часть трапов оснащены гидрозатвором внутри сифона. Обычное устройство при нечастом использовании душа, при испарении воды, не защитит от посторонних запахов. А вот устройство с сухим гидрозатвором действует эффективнее. Он надежно защищает помещение от «канализационных» ароматов, так как не только водным затвором, но и несколькими заслонками. Они автоматически блокируют сливной канал, если по нему не течет вода.


Элементы трапа с сухим затвором

Есть несколько вариантов расположения сливного отверстия:

  1. По центру – это часто встречающийся способ расположения слива. Уклон пола в этом случае выполняется с четырех сторон.
  2. В месте стыка стены и пола располагают линейные трапы, а наклон пола выполняют от противоположной стены.
  3. Максимально незаметным является точечный слив, расположенный в углу душевой. Уклон выполняется с двух сторон, чтобы вода стекала в угол.

Мнение эксперта: Масальский А.В.

Редактор категории «строительство» на портале Stroyday.ru. Специалист по инженерным системам и водоотведению.

Пропускная способность изделия зависит не только от его размера, но и от высоты. Чем она больше, тем лучше. Есть изделия с функцией настройки высоты. В некоторых случаях может потребоваться модернизация конструкции пола.

Защитный затвор: виды

От того, насколько часто используется душевая, зависит конструкция защитного затвора. Сифонный гидрозатвор отлично функционирует в душевых, которыми пользуются ежедневно. Водный барьер надежно защищает помещение от проникновения запахов из канализации. Минус такой конструкции заключается в ее массивности. К тому же затвор перестает справляться со своей функцией, когда пересыхает. Происходит это по разным причинам: когда редко пользуются душем, изначально неправильно выбран уклон конструкции или смонтирован «теплый пол».


Сифонный затвор

Поэтому популярность приобрели современные модели с «сухим» запирающим устройством. Есть три разновидности:

  1. Сухой затвор диафрагменного типа оснащен подвижной подпружиненной мембраной. Диафрагма пропускает воду, опускаясь под ее давлением.
  2. В поплавковом затворе запирающий элемент при сливе воды поднимается, а затем опускается и «затыкает» отверстие.
  3. В маятниковом запоре специальное устройство под действием силы тяжести перекрывает слив.

Элементы сухого трапа, которые располагается внутри конструкции пола, изготовлены из пластика, а наружная крышка из нержавейки.

Дизайн и выбор материала

Наиболее простой в исполнении вариант для создания оригинального дизайна – это мозаика для душевой кабины. Ее удобно укладывать при декорировании пола (мелкие фрагменты не требуют применения плиткореза и укладки по линиям). Что особенно актуально, так это то, что для выведения рисунка возле решетки трапа не требуется особого умения.

Также интерьер душевых кабин можно создать своими руками, комбинируя различные природные материалы. Например, сочетание дерева и камня создаст атмосферу индивидуальности. А пластик в комплексе с морской или речной галькой на полу добавит в интерьер не только стиль, но и комфорт.

Наиболее дорогим и долговечным считается мрамор. Покрытие из него может простоять более ста лет.

Что нужно для подключения кабинки

Перед тем, как подключить душевую кабину к канализации и водопроводу, следует подготовить необходимые материалы и инструменты. Опытные сантехники утверждают, что для успешной установки такого оборудования требуется всего две вещи – подробная инструкция и «прямые» руки. Если говорить более серьезно, то при подключении канализации и воды в душевой не обойтись без следующих инструментов:

  1. Соединительные гибкие шланги. Обычно для подключения душевых кабинок используют гофрированные или гибкие шланги, которые делают монтаж более удобным и простым. Обычно они входят в комплект поставки кабинки, а если их по какой-то причине нет, или они не подходят, то нужно приобрести шланги необходимого диаметра и длины отдельно.

Какими же бывают виды сифонов для обустройства слива в полу?

Самым популярным видом которого сделан вровень с полом, является сантехнический трап. Материал, из которого произведен трап – полипропилен, преимущества сифонов данного вида, таковы: он не поддается ржавлению, коррозии, гниению, занимает мало места, прост в установке. Высота трапов варьируется от 80 до 200 мм.

Укладка сифона для душа на полу

Для монтажа необходимо либо снятие пола и установка сифона между лагами, либо штробирование, если пол бетонный. Трапы сейчас устанавливают не только в ванных. Их установка в гараже позволяет смывать грязь с автомобиля, не пользуясь услугами мойки и не пачкая пол, трапы на балконе позволяют стекать осадкам, попадающим и затекающим в раму. Если вы постоянно забываете выключать воду в ванной или кухне – трап, установленный там, поможет уберечь от потопов и заливаний соседей. Так же этот вид слива облегчает уборку – налил водички, направил тряпкой в сторону слива и ничего уже собирать и выжимать не надо.

Существуют и другие виды сифонов для душа в полу, а именно:

  • гофрированный сифон. Из-за своей гибкости и небольшого диаметра он применяется в самых узких и низких местах. Монтаж прост – вы сгибаете гофру в нужном месте под нужным углом и просто крепите к стене специальными крепежами. Недостатки сифонов гофрированного вида – его складки. В них зачастую застревают волосы, шерсть животных, грязь, кусочки мыла. Чистить засоры канализации, находящейся в полу, очень сложно из-за отсутствия прямого доступа;

  • бутылочный сифон чаще всего используется на кухне под мойкой. Получил он свое название из-за формы, в некотором роде напоминающей бутылку. Именно в этой части и оседает мусор из стока. Положительным фактором у сифонов этого типа является легкая чистка – для того, чтобы убрать сор, необходимо просто открутить нижнюю часть. Этот плюс вы оцените, если случайно смоете что-то ценное, например кольцо или сережку. Вернуть пропажу будет проще простого. К недостаткам можно отнести громоздкость, что совершенно не на руку при монтаже слива в полу. Если вы живете на первом этаже или в частном доме, а под ванной есть какое-либо техническое помещение, то тогда вопросов нет – располагайте любой вид сифонов. Но если под вами этажом ниже проживают соседи, то нужно рассмотреть иные варианты;
  • трубный сифон тоже занимает немалую площадь, но зато он гораздо прочнее гофрированного собрата. Изготавливают его из металла или пластика, и выглядит он, как труба U-образной или S-образной формы. Прочистка осуществляется путем введения в трубу специального троса, что тоже достаточно хлопотно и трудозатратно, особенно, если засор сильный. Могут помочь химические средства для прочистки засоров, которые в данном случае сэкономят время, силы и деньги и не навредят конструкции.

Помимо повседневных, классических, так сказать, стандартных, существуют также современные разновидности сифонов. К ним относятся сифоны с автоматической системой регулирования и сифоны с функцией click-clack.

На что следует обращать внимание при выборе слива для поддона

Если в комплект с или поддоном не входит сифон, то перед его приобретением замерьте диаметр сливного отверстия. Европейские нормы предусматривают всего три стандартных диаметра: 52, 62 и 90 мм. Соответственно, под них в основном и производятся сифоны для поддонов. Следует учитывать, что для сифонов под сливные отверстия 52 и 62 мм следует организовывать проёмы с возможностью беспрепятственного доступа к данному сантехническому оборудованию для его чистки. Напротив, 90-миллиметровые сифоны можно монтировать в пол, так как при необходимости их очистка проводится через сливное отверстие.

Также внимание следует обратить и на особенности конструкции сифонов, а точнее, на количество стыковых соединений, которые необходимо будет выполнить при монтаже. Чем их меньше, тем лучше — меньше шансов на то, что одно из соединений по каким-либо причинам со временем потечёт

Ещё один важный элемент конструкции слива душевого поддона — сливной клапан. Он необходим для глубоких поддонов, в которые обычно при использовании набирают воду. По сути, клапана в конструкции может быть и не предусмотрено — слив в этом случае перекрывается обычной заглушкой, но это, мягко говоря, несовременно.

В современных душевых кабинах зачастую предусматривается установка полуавтоматических сифонов, сливные клапаны которых можно открывать и закрывать простым поворотом ручки. Понятно, что никаких заглушек в данном случае не требуется.

Однако наиболее прогрессивные модели полуавтоматических сифонов оснащаются клапанами типа click-clakc, которые открываются и закрываются простым нажатием ноги на клапан. Соответственно, чтобы набрать или спустить воду в поддоне, не нужно даже нагибаться.

Что это и чем он так хорош?

Допустим, у вас дома уже стоит душевая кабина из плитки, и вы с успехом ее используете, но наибольшую сложность в эксплуатации у вас вызывает лоток либо вы просто хотите обустроить современный душ у себя дома и никогда ранее с ним не сталкивались? Тогда вам наверняка понадобится трап. Нет, не морской, а душевой.

По сути, это название – несколько извращенная форма английского слова – trap, что в переводе означает «ловушка»
. В отличие от обычного сифона она имеет более продвинутую конструкцию и обеспечивает сразу не одну, а несколько функций. К их числу относятся:

  • отвод использованной воды;
  • скрытие неприятных запахов;
  • удерживание мусора.

Если первая функция вполне понятна, то оставшиеся две вызывают некоторые вопросы.

Что касается скрытия запахов, то она реализуется несколькими путями, которые обусловлены особенностями конструкции. Они составляют ноу-хау производителя и будут иметь различную степень эффективности в каждом отдельном случае.

Что касается удерживания мусора – то это особое преимущество, которое дает трап. Все, что попадет в него – от волос до ювелирных украшений – останется внутри конструкции до элементарной чистки, в то время как обычные сливы требуют профессиональной работы сантехника, а то и ремонтника.

Виды трапов

Трап, или конструкцию  для стока воды, можно сделать несколькими разными способами. Вот наиболее распространенные варианты:

  • Точечный сток. В этом варианте отверстие, куда стекает вода, обычно имеет скромные габариты. Оно может располагаться в любой точке комнаты (в центре, в углу, у стены). Отверстие закрывает решетка (она бывает круглой или квадратной). Естественно, пол должен иметь небольшой уклон в направлении отверстия, чтобы обеспечить стекание воды.
  • Линейный трап. Форма камеры, куда стекает вода – вытянутый прямоугольник. Обычно приемную камеру такого типа располагают около одной или нескольких стен, на небольшом расстоянии от них.

    По сути, точечный и линейный слив отличаются незначительно – только формой  приемного канала.

  • Пристенный трап. Особая конструкция, которая, на первый взгляд похожа на линейную. Ее приемник тоже напоминает узкий и длинный прямоугольник, но на этом сходство заканчивается. Приемная камера упрятывается в стену, а не в пол, и канализационная труба тоже проводится внутри стены. Отверстия для стока воды помещены точно рядом со стеной.

Наиболее часто при сооружении пола со сливом сток организуют с помощью точечных трапов. Причина такой популярности – в простоте установки и дешевизне соответствующего оборудования. Линейные сливные конструкции стоят дороже, поэтому применяются реже.

Наиболее дорого и трудно установить пристенный трап. Зачастую это возможно только при капитальном ремонте, сопряженном с переделкой и пола, и стен. Кроме того, оборудование ля организации пристенной системы стоков имеет наиболее высокую цену. Поэтому встречается такой вариант пола со сливом сравнительно редко.

Способ установки

Последний параметр, различающий типы трапов для душевых кабин, это способ установки. Здесь следующие различия:

Точечный трап. Располагается в любом месте душа, чаше ближе к середине. Требует многоплоскостного уклона.

Пристенный (чаще лоток). По конструкции больше подходит для установки у стены душа. Требует уклона всего пола в душе.

Угловой. В угол душа. Требует конического уклона пола.

Встроенный щелевой. Монтируется в стену, для слива в стене делается щель. Отличается мощным отводом воды. Требует уклона и сложного монтажа.

Трап в стену

Для информации я сделал скрин реальных цен на душевые трапы:

Зависимость конструкции от пола русской бани

Полы в русской бане бывают разные.

  • Протекающие, или проливные деревянные полы — горизонтальные доски уложены не вплотную, а со щелями для свободного стока воды по площади всего пола. Это традиционная конструкция, которая издавна использовалась в русских банях. Главный минус — необходимость тщательнейшей первичной и последующей регулярной обработки досок гидрофобными пропитками.
  • Непротекающие деревянные полы — доски уложены вплотную под некоторым углом наклона по направлению к отверстию стока, чтобы вода стекала беспрепятственно. Уклон осуществляется с помощью слегка клиновидно стёсанных лаг.
  • Кафельные (возможны только в моечной). Уложены тоже с небольшим наклоном к трапу. Уклон осуществляется либо при создании бетонного основания, либо с помощью разной толщины раствора.

Сливы для разных полов парной русской бани разительно отличаются по конструкции. Но самое большое разнообразие сливов у проливного, или протечного пола.

Проливной пол

При наипростейшем способе просачивания воды сквозь весь пол в дренажную подушку, расположенную под всей баней, устройство слива вообще отсутствует.

Сток сквозь проливной пол в дренажную подушку; устройство слива отсутствует

Более сложная конструкция подпола: имеет место его уклон в сторону бетонного канала, желательно — с утеплением и стяжкой. Слив также отсутствует.

При стоке в бетонный каналустройство слива тоже отсутствует

При стоке в бетонный приямок роль гидрозатвора выполняет сама труба, расположенная особым образом — с возможностью доступа воздуха.

Труба в таком приямке играет роль гидрозатвора

Если в подполе имеется сток в канализацию, то помимо утепления и гидроизоляции подпола, нужен простейший слив с гидрозатвором для недопущения неприятных запахов в подпол, а оттуда — и в баню сквозь щели в полу.

При стоке в канализацию из-под проливного пола необходимо простейшее устройство слива

Непротекающий пол

Тут единственное возможное решение — классический слив. Он может быть разных конструкций — от сложного современного трапа до обычного, привычного нам сифона. Трап — компактная и надёжнейшая конструкция.

Трап проработает долго, его легко чистить

Сифон зато дёшев и привычен.

Схема слива на непротекающем полу в бане с помощью сифона

Вопрос в ваших финансовых возможностях и в наличии места под полом.

Разновидности сливных конструкций для душа

Самый простой душевой трап в ванную под плитку представляет собой устройство, изготовленное, как правило, из металла, пластика или металлопластика. Данное приспособление обеспечивает эффективный сбор и отведение воды с пола душевой кабины. Трап для душевой обладает простой конструкцией и невысокой стоимостью, удобен в использовании и установке, безотказен во время эксплуатации.

Конструкция трапика для слива воды в душевых состоит из таких элементов:

  • воронка с фланцем для приема воды из душа, в нижней части которой расположен выходной патрубок для отведения жидкости в канализацию. При помощи фланца прикрепляется гидроизолирующая мембрана;
  • декоративная съемная решетка для задержки предметов, украшений, случайно упавших на пол, крупного мусора;
  • сифон для осуществления гидрозатвора внутри сливного трапа для трапа с целью препятствия проникновения в санузел неприятных запахов из канализации.

Таким образом, кроме сбора и слива воды, душевые трапы выполняет ряд других полезных функций:

  • задержка мусора, который может проникнуть в канализационные трубы и вызвать их засорение;
  • препятствие проникновения зловоний в ванную комнату, благодаря сухому затвору или гидрозатвору;
  • предоставление легкого доступа к сливу для его прочистки в случае возникновения засора.

Существует большое разнообразие разновидностей сливов для душа в полу под плитку подобного типа. Душевые трапики могут отличаться по форме, конструкции, размерам (по высоте), по материалам изготовления. Касаемо формы решеток, они могут быть прямоугольными, квадратными или круглыми.

А по конструкции различают пристенные, точечные и линейные приспособления. Линейные конструкции устанавливаются, чаще всего, в углу или по краю душевой. Точечные трапы могут быть расположены в любом месте на полу под плиткой, Ну а пристенные устройства монтируются преимущественно у одной из стенок.Различаются трапы также по типу выпуска: горизонтальный или вертикальный. От его расположения зависит, в каком направлении будет подключаться к сливу канализационная труба.

Конструкции, имеющие сухой затвор, полностью изолируют помещения от проникновения запахов из канализации, поскольку в этом устройстве, кроме водного затвора, имеются еще несколько заслонок, которые перекрывают канал под действием собственного веса. Когда вода проникает в сливной канал, то эти заслонки открываются, беспрепятственно пропуская жидкость, а потом снова закрываются.

Слив в плиточном полу душевой устанавливают в самом удобном для этого месте. Главное, чтобы трап располагался в самой низкой точке санузла, обеспечивая эффективный сбор стекающей жидкости. Так, сливное отверстие может монтироваться в следующих местах:

  1. В центре душевой кабинки или с незначительным смещением в одну из сторон. Стандарт вариант расположения слива. В этом случае необходимо обеспечить соответствующий уклон пола от четырех стенок.
  2. У стены. В этом случае уклон пола выполняется от одной из стенок по направлению к сливному отверстию. Как правило, таким образом располагают щелевые трапы с высокой пропускной способностью, поскольку такие устройства засоряются реже.
  3. В углу. Сливное отверстие такого типа отлично смотрится на полу, не бросаясь в глаза. В этом случае уклон поверхности пола делают в двух плоскостях к нужному углу, обеспечивая сток воды к определенному месту.

Стоит отметить, что при выборе душевого трапа необходимо также обращать внимание на высоту приспособления. От этого параметра зависит, насколько нужно поднимать уровень напольного покрытия у сливного отверстия

Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность

Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки

Конечно, всем хочется, чтобы высота пола была как можно ниже, однако учитывайте, что чем больше высота трапа, тем у него выше пропускная способность. Поэтому существует особый вид трапа с регулируемой высотой, выбирая его, можно приспособить устройство к любой высоте стяжки.

Порядок работ при монтаже душевой без поддона своими руками

Если вы не знаете, как сделать душевую кабину без поддона самостоятельно, нижеприведенная инструкция поможет вам.

Для того чтобы сделать душевую кабину своими руками без поддона, необходимо учесть уклон труб и самого пола к канализации не менее чем на 1 градус. На очищенное и подготовленное бетонное основание необходимо нанести слой гидроизоляционной мастики. При этом необходимо поднять уровень нанесения средства от пола по стенам на высоту не менее чем 25 см. Это позволит обеспечить дополнительную изоляцию стяжки от влаги.

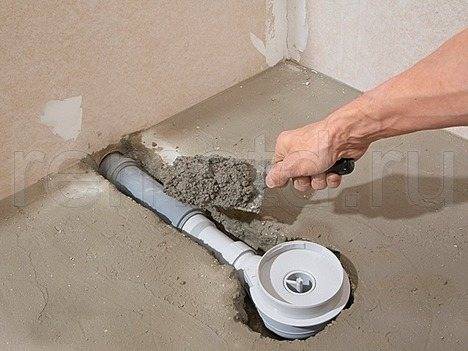

Теперь в намеченном месте монтируем т рап или лоток. Для этого необходимо сначала смонтировать трап и его опоры строго по инструкции. Все коммуникации (сифон, трап, трубы) соединить между собой в одну конструкцию и протестировать отвод воды путем заливания жидкости в трап. После того как система отвода воды смонтирована, решетку трапа лучше заклеить самоклеящейся пленкой во избежание попадания в нее строительной грязи и мусора.

На открытые места пола желательно уложить слой пенопластовых (пенополистироловых) пластин, толщиной не менее 4 см. Такой материал будет играть роль утепляющей и амортизирующей прокладки.

Уровень наклона пенопласта к месту слива постоянно контролируем при помощи строительного уровня. Оставшиеся щели между коммуникациями и пенопластом засыпаем песчано-водяной смесью. Тщательно трамбуем, выравнивая уровень пенопласта и песка. Такую конструкцию оставляем до затвердения на 3-4 дня.

Важно. при монтаже трапа постоянно следите за уклоном трубы в сторону канализационного стока. Этап второй: гидроизоляция душевой без поддона

Этап второй: гидроизоляция душевой без поддона

Перед тем как сделать душевую без поддона окончательно привлекательной, необходимо обеспечить её абсолютную герметизацию. Это позволит обеспечить возможного подтопления соседей снизу.

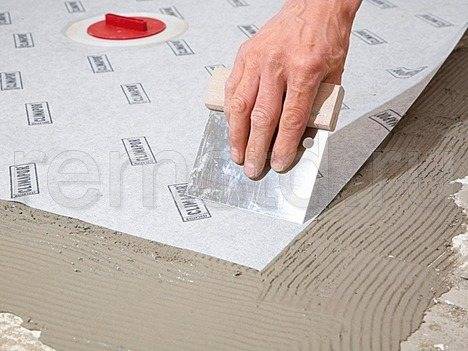

Для осуществления герметизации в душевой, нужно уложенные ранее плиты полистирола еще раз обработать герметизирующей мастикой. И снова захватить участок стен от пола вверх.

На нанесенный слой средства укладываем сплошной лист гидроизоляционного материала (стекловолокно или рубероид). Его края должны заходить на стены от пола на высоту не менее 25 см.

Важно. при монтаже гидроизоляционного материала по углам ни в коем случае не режьте пленку. Лучше просто загнуть гидроизоляцию по углам и хорошо прижать

Можно посадить на клей. В противном случае разрезы со временем начнут пропускать воду, что приведет к последующему разрушению всей конструкции

Лучше просто загнуть гидроизоляцию по углам и хорошо прижать. Можно посадить на клей. В противном случае разрезы со временем начнут пропускать воду, что приведет к последующему разрушению всей конструкции.

Этап три: бетонная стяжка и чистовая отделка душевой

Наполовину смонтированный пол еще раз покрываем бетонной стяжкой толщиной около 4 см. Не забываем учитывать уклон пола в сторону трапа. Рекомендуется на бетонную стяжку уложить планки, предназначенные для швов плитки. Это позволит бетонному полу хорошо реагировать на температурные перепады и при этом не растрескиваться.

Осталось отделать пол и стены душевой керамической плиткой или мозаикой. Все швы тщательно закрываем гидроизоляционным средством (пленкой или силиконом).

Теперь осталось установить ограждение душевой без поддона. Каким оно будет, решать вам. Как варианты можно использовать:

Кирпичную или шлакоблочную перегородку, отделанную кафелем или мозаикой;

Стеклянные дверцы. установленные под прямым углом или имеющие округлую форму.

При этом стоит знать, что сегодня достаточно большое количество компаний выпускает самые разнообразные варианты стенок для душевой без поддона. Как правило, это усиленное стекло толщиной от 6 до 12 мм, которое не оставляет разводов, потеков и пятен. Кроме того, такие стенки могут быть выполнены в прозрачном, светлом, темном или матовом варианте.

В качестве лейки можно использовать любую современную конструкцию на свой выбор. Удачных вам работ и приятных водных процедур!

Рейтинг

В моём рейтинге присутствуют устройства для отвода воды только тех производителей, изделия которых я, когда-либо устанавливал. Исходя из своего опыта могу сказать, что европейские производители все делают неплохую продукцию, при покупке нужно смотреть цену и комплектацию.

А так они более-менее все одинаковы. Дешёвые китайские и турецкие лотки и трапы приобретать не советую. Замена трапа стоит в 10-20 раз дороже, чем стоимость товара + установки. Думаю, что лучше изначально купить более качественный товар.

Мой рейтинг точечных трапов

Трап для душа Tim BAD011002

У этого товара 2 достоинства:

  • Небольшая стоимость, порядка 500 рублей;
  • Маленькая высота — 67 мм.

Из недостатков: трап изначально нужно выставлять точно по высоте финишного покрытия пола. Нет сухого затвора. Из 4 купленных трапов заказчиком, 3 протекли в месте сварки. Может быть это партия была бракованная, но я эти трапы ставил всего один раз и больше не рискнул.

Трап для ванны, для душа TECE S110

Несколько раз приходилось ставить такие трапы. При покупке нужно смотреть комплектацию. В комплекте может не быть ножек и сухого сифона. Плохого про этот трап ничего сказать не могу, но, на мой взгляд, цена высоковата.

Сливной трап AlcaPlast

Чешский производитель AlcaPlast выпускает много товаров для слива воды. Среди всего, что я ставил — это твёрдый середнячок. С одной стороны пластик хлипковат, с другой стороны, ещё ни разу проблем с этими трапами и лотками не возникало.

Точечный душевой трап Aco

Эта продукция высокого качества с повышенной пропускной способностью до 120 литров в минуту. Подойдёт для любого тропического душа. Стоимость тоже высокая. Несколько раз их ставил, да крепко, надёжно, но дорого.

Трап для душа Viega Advantix

Мне эти трапы нравятся больше всего соотношением цена — качество. Поэтому их я больше всего установил в свой жизни. Точного количества не знаю, но пару сотен штук точно поставил. Проблем с ними нет. Сухой затвор в комплекте. Пластик крепкий.

Мой рейтинг душевых лотков

Водоотводящий жёлоб AlcaPLAST Simple

Достоинства: пластик неплохого качества. Гидроизоляционная лента в комплекте. Комбинированный сифон, при испарении воды запаха в помещении не появится.

Жёлоба лотки ACO (Ако)

Их делают в Германии из нержавейки высокого качества. Премиальный бренд, поэтому стоят относительно дорого, но есть несколько бюджетных моделей. Всего один раз такой ставил. Ничего плохого сказать не могу.

Дренажный канал TECE TECElinus

Тоже делают в Германии и тоже высокая цена: лотки от 15 тысяч рублей и решётка ещё тысяч 5 выйдет. Ничего плохого сказать не могу, но мне кажется, что цена завышена.

Лоток для душа Viega Advantix

Делают в Германии. Дренажные каналы встречались из нержавейки или пластик + нержавейка. Хорошее качество. С продукцией этого бренда у меня проблем никогда не было, рекомендую к покупке. Но ценник тоже недешёвый и начинается от 15 тысяч рублей.

Лотки жёлоба MIANO

В последний год я их всем заказчикам рекомендую. Делают в Чехии. Пластик крепкий. Бывают корпуса чёрного угольного цвета, который круто смотрится. У всех обычно пластик серого цвета.

Дренажный канал в комплекте с гидрозатвором и сухим затвором. Высокая пропускная способность: подойдёт для тропического душа.

Удобная регулировка ножек при монтаже. Их можно крутить прямо через корпус отвёрткой. Это ускоряет установку лотка в разы.

Гидроизоляция в комплекте. При этом ценник средний. В моём понимании эти жёлоба идеальны по соотношению цена — качество.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
