Схема работы септика с глубокой биологической очисткой: Инструкции обзоры

Модельный ряд “Евробион Юбас”

Компания выпускает несколько конфигураций септиков «Евробион». Они различаются объемом и наличием некоторых дополнительных функций.

Модельная линейка представлена следующими устройствами:

  • Eurobion-5R АРТ
  • Eurobion -5R АРТ Midi
  • Eurobion -8R АРТ
  • Eurobion -8R АРТ Midi
  • Eurobion -8R АРТ long

Число в аббревиатуре означает количество человек, на которое рассчитана установка. Модели Midi и Long разработаны для местностей с высоким уровнем грунтовых вод. Это далеко не полный модельный ряд.

Характеристики Eurobion-5R АРТ

Установки этого типа имеют производительность до 900 куб. литров в сутки. Рассчитаны на круглогодичное использование в частном домовладении, где проживает от 1 до 6 человек.

Имеют объем от 2,38 до 2,80 кубических литров. Отверстие для сточной трубы, выходящей из дома, установлено на уровне 60 -80 см. Максимальный залповый сброс не превышает 390 кубических литров.

Характеристики Eurobion-8R АРТ

Эти модели имеют производительность до 700 куб. литров в сутки. Рассчитаны на круглогодичное использование в частном домовладении, где проживает от 6 до 9 человек.

Имеют объем от 4,35 до 6,12 кубических литров. Отверстие для сточной трубы, выходящей из дома, установлено на уровне 60 -120 см. Максимальный сброс стоков ограничен объемом 700 кубических литров.

Создание фильтрационного колодца

Фильтрующий колодец может быть установлен только на грунтовое основание, хорошо пропускающее и впитывающее воду. Если под его условным дном залегают пески, щебенистые или гравино-галечниковые отложения, то утилизация очищенных стоков в подстилающие грунтовые слои будет происходить без малейших препятствий.

Поглощающий колодец на 1 м засыпают грунтовым фильтром так, чтобы фракции засыпки уменьшались с высотой. Сначала дно заполняют песком – толщина песчаного слоя должна составлять 30-40 см, затем формируют слой мелкого гравия – 30-40 см.

Верхним ярусом грунтового фильтра обычно служит более крупный щебень или гравий, засыпают его слоем в 20-30 см.


Для возведения стенок колодца с донной и боковой фильтрацией используют кольца с перфорацией, диаметр отверстий которых составляет порядка 30-50 мм

Если предполагается утилизация стоков не только через дно, но и через стенки, нижнее кольцо дренажного колодца должно быть перфорированным. Устанавливают его по той же технологии, что кольца с цельными стенками. Пустоты между стенками котлована и бетонными кольцами засыпают щебенкой.

Если предполагается сооружение поля фильтрации, задействуют перфорированные трубы. Их укладывают на гравино-песчаную «подушку», обеспечивающую инфильтрацию очищенных стоков в нижележащие грунтовые пласты, а сверху закрывают геотекстилем и засыпают землей.

Установка труб перелива

Их месторасположение зависит от уровня нахождения трубопровода, идущего из дома. Существует определенная технология, как работает септик из бетонных колец. Его конструкционное устройство предусматривает обеспечение перемещения стоков самотеком. Самая высокая точка прокладки трубы канализации должна быть расположена ниже уровня промерзания грунта.

Перелив на противоположной стене камеры делают примерно на 15 – 20 сантиметров ниже, чем точка подачи. Для подведения трубы отвода нечистот в стенке резервуара, применяя перфоратор, делают отверстия требуемого размера. Чтобы зафиксировать в бетоне трубу, лучше задействовать монтажную пену, которая может удержать влагу и выполнить функцию демпферной прокладки.

Ввод труб в стенку кольца качественно герметизируют. Входные трубы, идущие от дома, а также переливные, находящиеся между камерами, снабжают тройниками. Эти детали, размещенные на концах отводящего и подводящего трубопроводов, обеспечат беспрепятственный доступ в случае необходимости устранения засоров.

С целью повышения устойчивости труб к минусовой температуре, их желательно покрыть слоем теплоизолятора, а сверху поместить защитный кожух.

Технология монтажа септика из бетонных колец

Перед тем как приступить к работам по обустройству септика, просчитывают все нормативы, определяют место монтажа и покупают необходимые материалы. После этого можно начинать рыть котлован. Поэтапные работы выглядят так:

  1. Котлован роют с учетом размера колец. Ширина ямы должна быть на 30-50 см больше, чем диаметр кольца.

  2. В кольцах делают отверстия под патрубок налива и слива. Удобнее всего делать дырки с помощью перфоратора с буром по бетону или угловой шлифовальной машинки.
  3. Насыпают на дно котлована слой песка. Толщину песчаной подушки определяют общей глубиной котлована. В среднем песчаная подушка занимает до 1/5 величины и составляет 20-40 см.
  4. Делают водонепроницаемое дно. Если покупают кольцо с дном (кастрюлю) заводского производства, никаких дополнительных укреплений не нужно. Такое кольцо будет тяжелее и дороже обычного без дна, но зато решит много проблем. Кольцо с дном устанавливают поверх утрамбованной песчаной подушки.

Кольцу без дна нужна бетонная подушка

5. После обустройства котлована опускают кольца

Бетонные колодезные кольца отличаются большой массой, но при этом остаются хрупкими на излом! При спуске элементов нужна крайняя осторожность. Спускают изделия либо с помощью тяжелой техники (подъемника), либо по мосткам.

6. Стыки между кольцами замазывают обычным цементным раствором. Если участок заливает талыми водами, стыки закрывают гидроизоляцией в виде полимерной мастики или бутил-каучукового состава. Для исключения протекания стыков наружную часть всего септика покрывают гидроизоляционной обмазкой.

7. Цементным раствором замазывают «ушки», другие отверстия для спуска, транспортировки колец.

Тщательно замазывают все стыки, в том числе зоны входа трубопровода

8. Вставляют в отверстия патрубки слива, стока и замазывают щели цементом. Снаружи к патрубкам будут подведены труба канализации с одной стороны, труба слива – с другой стороны. Изнутри в патрубки вставляют тройники, нижний конец которых погружают в стоки на глубину от 15 см ниже расчетного уровня. Эти тройники будут удерживают плавающие вещества в септике.

Тройники нужны для удержания плотных масс внутри камеры

9. Если септик делают из нескольких камер, их соединяют переливными и вентиляционными трубами. Эти трубы размещают в верхней части колец.

Система вентиляции – необходимый элемент при обустройстве септика

Камеры устанавливают в ряд, в виде геометрической фигуры и пр.

10. Свободное пространство между стенкой септика и грунтом засыпают землей. На верхнюю часть колец ставят обычные заводские горловины из бетона. Они оснащены крышками для доступа. Горловины выравнивают по грунту или немного поднимают над землей – все зависит от предпочтений хозяина. Люки к горловинам выбирают из пластика, бетона, чугуна. Самые прочные – чугунные, они выдерживают массу автомобиля.

11. Остается проверить систему в работе и при необходимости установить насос. Оборудование принудительного перемещения стоков устанавливают в отдельную камеру, размещают на дно отсека или в подвешенном состоянии, отступая от дна камеры 0,5 м. Подвешивать лучше на альпинистских тросах, они не портятся от времени, не гниют и выдерживают большую массу «на разрыв».

Горловину септика поднимают над грунтом или утапливают вровень с уровнем земли

Как устроить септик из бетонных колец своими руками, схема и этапы работ

Рассмотрим этапы работ по устройству септика с двумя камерами. Первая будет представлять собой отстойник, а вторая природный грунтовый фильтр. Общий объем двух камер должен быть таким, чтобы обеспечить прием стоков в количестве, равном объему жидкости, поступающей из дома за 3 дня.

Установлено, что каждый человек тратит 200 л воды в день. Значит, для семьи, состоящей из 4 человек, минимальный объем септика составит около 2,5 м³. Для этого достаточно всего два полутораметровых кольца. Однако нужно учитывать и глубину промерзания грунта. Поэтому понадобится еще, как минимум два кольца, которые будут сверху.

производим выгрузку колец из кузова автомобиля на том месте, где планируем копать котлован. Два кольца кладем непосредственно на место. Расстояние между ними делаем не более 1 м;

Септик из бетонных колец своими руками

  • во втором кольце с помощью перфоратора выдалбливаем много отверстий по всей поверхности. Они нужны для дренажа. Их размер не должен быть менее, чем 50х50 мм, так как маленькие имеют свойство со временем замыливаться;
  • начинаем копать грунт прямо внутри кольца. По мере выемки грунта делаем подкоп под стенки кольца. Это позволит ему постепенно опускаться в землю. Когда верхний край сравняется с уровнем земли, обмазываем его раствором цемента и ставим на него второе кольцо. Продолжаем рыть до тех пор, пока не окажется в земле и второе кольцо. После этого производим заливку дна бетоном, предварительно утрамбовав его. После застывания раствора устраиваем обмазочную гидроизоляцию битумной мастикой, в том числе и на стыках между кольцами;

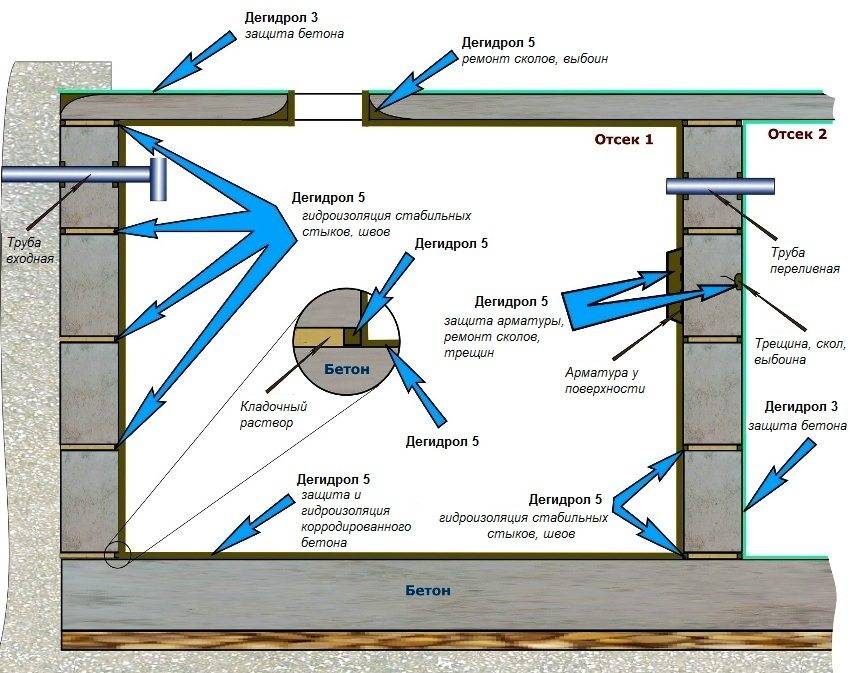

Схема герметизации швов и стыков колец из бетона

  • закрываем верхнее кольцо крышкой с люком для выгрузки субстрата, который будет постепенно накапливаться в отсеке. Трубы канализации заводим в емкость ниже уровня промерзания грунта, либо делаем их тщательную теплоизоляцию утеплителем;
  • аналогично вкапываем кольца второго колодца. Только дно у него не нужно бетонировать, а наоборот стоит насыпать туда слой щебня для дренажа. Трубу между первым и вторым отсеком делают на нужной глубине, чтобы она не смогла замерзнуть.

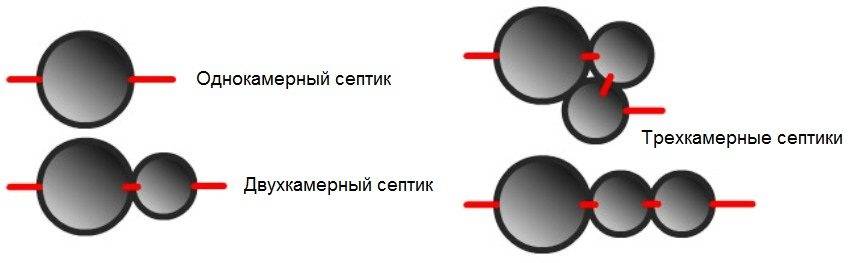

Вид сверху — варианты размещения бетонных колец септика

Полезный совет! Если в доме проживает много людей и водопотребление превышает указанные выше объемы, то не стоит копать глубокие котлованы. Это не удобно. Гораздо проще добавить еще и третий отсек, забетонировав дно во втором.

Нюансы процесса строительства очистителя из бетонных колец

Схема септика из бетонных колец своими руками предполагает производство работ по бетонированию дна. Оно не производится только в последнем колодце. Для бетонирования необходимо плотно утрамбовать дно и насыпать туда слой щебня толщиной 5 см. Затем укладываем арматуру и заливаем раствором еще на 5 см. Общий слой стяжки при этом получится 10 см.

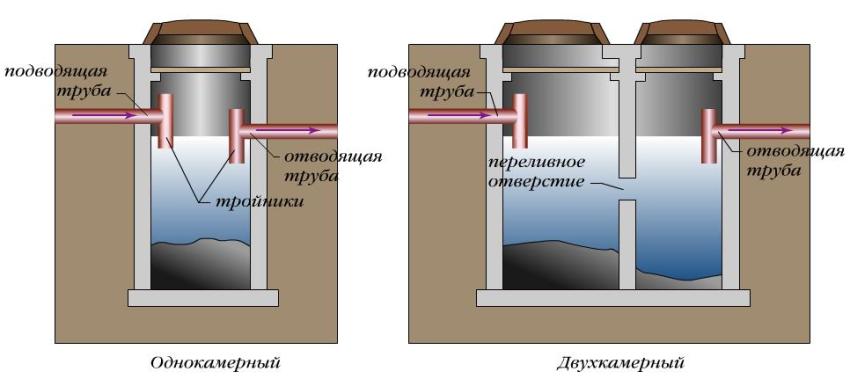

Однокамерный и двухкамерный септик из бетонных колец

Особенностью траншей под канализационные трубы является то, что для каждой последующей трубы траншею придется копать глубже на 20 см, чтобы обеспечить перепад высот. Поэтому и глубина самих колодцев тем больше, чем больше их порядковый номер.

Пробитые в кольцах отверстия для труб тщательно герметизируют с помощью любого герметика. Важнее всего это делать в выходных отверстиях. Крышки для колодцев должны быть снабжены канализационными люками. Это позволит с удобством производить их обслуживания при загрязнении. Кроме того, в крышках пробивают отверстия диаметром 100 мм и вставляют в него обрезки труб от канализации, оборудованные сверху зонтиками. Они играют роль вентиляционных труб.

Пример обустройства бетонного септика своими руками

Выполнив все предложенные действия, мы построим своими руками септик для дачи без откачки. Ведь накапливаться будут только твердые составляющие отходов, а жидкие уйдут в землю, не причинив вреда экологии. Процесс строительства не представляет сложности, а результат вполне удовлетворит потребности любого домохозяйства.

Если же вы не обладаете временем или элементарными строительными навыками, можно заказать установку септика из бетонных колец под ключ. Стоимость выполненных работ придется в этом случае добавить к общей смете строительства.

Устройство и принцип работы септиков

Хозяева небольших домов за городом септик чаще всего делают однокамерный вариант с герметичным либо дренирующим дном. В первом случае получается обычный накопитель для стоков, а во втором – классический выгреб с дренированием. При этом сугубо накопительный отстойник рекомендуется выбирать, только если глинистые или обводненные грунты сооружение с фильтрацией устроить просто не позволяют.

Септик в виде резервуара-накопителя герметичен и ограничен в объеме. Заполняется он достаточно быстро, вызывать ассенизаторскую машину придется часто. Бетонная выгребная яма с донным дренажом из гравия более рациональна. Большая часть попадающих в нее сточных вод фильтруется в почву. Здесь ассенизаторов приглашать потребуется максимум дважды в год для выкачки лишнего ила.

Схема работы из двух колодцев

Самым эффективным является септик из бетонных колец, выполненный по схеме с тремя отдельными камерами. Конструктивно он напоминает заводскую ЛОС, имеющую несколько отсеков для отстоя канализационных стоков и их частичной переработки.

Схема из 3-х колодцев

Трехкамерный работает на следующих принципах:

  1. Сначала стоки попадают в первую камеру, где происходит оседание тяжелых частиц (осветление хозяйственно-бытовых вод из канализации в доме).

  2. После осветленные массы перетекают во второй отсек для брожения.

  3. Затем уже отбродившие стоки оказываются в третьей камере, где осуществляется их дренирование в грунт.

Уровень очистки в трехкамерном варианте достигает 90%. Оставшиеся десять процентов – это ил, который по мере заполнения камер все же придется удалять. Однако заниматься чисткой в этом случае потребуется лишь один-два раза за год. А вот объемы стоков такая система перерабатывать в состоянии достаточно большие. Для двухэтажного частного дома и/или семьи в 3–5 человек его хватает с лихвой.

Проведение расчетов

Рассчитать требуемый объем резервуаров можно на примере семьи, состоящей их четырех человек. В среднем на жизнедеятельность каждого из них расходуется 200 л воды в сутки, что составляет суммарный объем 0,8 м³. Если в доме гостят друзья или родственники, то общий сброс может достичь 1,5 м³. При проектировании закладывается показатель, равный трем суточным объемам стоков. То есть, необходимо заложить колодец емкостью 4,5-5,0 м³.

Далее следует определиться с кольцами. Их условная емкость рассчитывается по простой математической формуле путем умножения квадрата внутреннего радиуса на 3,14.

В результате получаем такие данные для стандартных труб высотой 90 см со следующим сечением:

  • 100 см — 0,7 м³;
  • 150 см — 1,4 м³;
  • 100 см — 2,8 м³.

Таким образом, потребность в кольцах только для сбора жидкости будет следующая:

  • 100 см — 7 шт;
  • 150 см — 4 шт;
  • 100 см — 2 шт.

Это только потребность в ЖБИ для строительства первого резервуара.

Для возведения фильтрующего колодца потребуется на 1 кольцо больше. Нижнее изделие будет использоваться для засыпки щебня и песка. Именно столько нужно этих материалов, чтобы обеспечить качественную очистку стоков.

Особенности подводок для газа

При подключении газовых плит, колонок и других видов оборудования также используют гибкие подводки. В отличие от моделей для воды они имеют желтый цвет и не проходят проверку на экологическую безопасность. Для фиксации используется концевая стальная или алюминиевая арматура. Различают следующие виды приспособлений для подключения газовых приборов:

  • шланги из ПВХ, которые армированы полиэфирной нитью;
  • из синтетической резины с оплеткой из нержавеющей стали;
  • сильфонные, выполненные в виде гофрированной трубки из нержавеющей стали.

Холдинг «Сантехкомплект» предлагает инженерное оборудование, арматуру, сантехнику и приспособления для ее подключения к коммуникациям. Ассортимент представлен изделиями и материалами известных зарубежных и отечественных производителей. При оптовых закупках действуют скидки, а качество продукции подтверждено сертификатами установленного образца. Для информационной поддержки и помощи за каждым клиентом закрепляется личный менеджер. Возможность оформления доставки в пределах Москвы и в другие регионы РФ позволяет оперативно получить приобретенный товар без лишних хлопот.

Базовая информация

Постулат 1. Располагайте правильно

Место для септика выбирайте на самой возвышенной площадке участка. Это нужно, чтобы в него не стекали ливневые стоки.

По размещению септика смотрите СП 32.13330.2012, расстояния до него должны быть следующими:

  • от дома – 5 м;
  • от водоема – 30 м;
  • от реки – 10 м;
  • от колодца – 50 м;
  • от дороги – 5 м;
  • от забора – 3 м;
  • от скважины – 25 м;
  • от деревьев – 3 м

Постулат 2. Смотрите на УГВ

Если уровень грунтовых вод (УГВ) высокий, т.е. вода накапливается в яме уже на глубине 1-1,5 м, то это повод задуматься о выборе другой конструкции септика, возможно пластикового отстойника или станции биологической очистки. О готовых вариантах ЛОС мы подробно рассказали в этой статье.

Если твердо остановились на колодцах, то стоит подождать, когда УГВ будет ниже. Например, летом или зимой. Это упростит разработку котлована и строительство колодцев: вы не будете стоять по колено в воде и сможете нормально забетонировать дно и сделать герметичными швы между кольцами.

Постулат 3. Рассчитайте объем септика с запасом

Тщательно рассчитайте объем септика. Учтите, что правило по СП 32.13330.2012, при котором объем должен быть больше 3-кратного объема стоков, сбрасываемых в канализацию в сутки, действует только на песчаных грунтах и при низком УГВ. Правилами предполагается, что 1 человек в сутки будет сбрасывать 200 л стоков. А это значит, что в этом случае нужен септик объемом 600 л.

В остальных случаях чем хуже дренирует грунт, тем больше объем септика. Есть рабочее правило: для семьи из 4-5 человек при постоянном проживании в зависимости от грунта септик будет 30 м³ – на глине, 25 м³ – на суглинке, 20 м³ – на супеси, 15 м³ – на песке.

Расчет объёма септика
Кол-во человекОбъем септика, м³ (рабочие значения)
ПесокСупесьСуглинокГлина
1471015
27121722
310152025
415202530
515202530
617232735
720253035

Варьировать объем септика нужно не глубиной колодцев, а диаметром колец. Т.е. если у вас есть на выбор кольца диаметром 1,5 м и высотой 0,9 м, или диаметром 1 м и высотой 0,9 м, то лучше взять первые. Их потребуется меньшее количество для получения нужного объема. Это значит, что потребуется не такой глубокий котлован, будет меньше швов в колодцах.

Постулат 4. Наймите людей для разработки котлована

Если вы не 20-летний молодой человек, и вас нет пары-тройки таких же помощников, готовых работать за шашлык и пиво, то все земляные работы доверьте наемным работникам или наймите экскаватор.

Котлован должен быть больше объема очистного сооружения, т.е. расстояние от колодцев до стен котлована – 30-50 см. Впоследствии этот объем нужно засыпать песчано-гравийной смесью (ПГС) или песком.

Постулат 5. Заказывайте кольца с доставкой и установкой

Кольца заказывайте только после того, как будет готов котлован. Сразу с установкой, т.е. должен приехать грузовик с краном-манипулятором.

Все нижние кольца должны быть с дном. Они есть в заводском исполнении – удобно и надежно. Исключение составляют фильтрующие колодцы, которые делают на хорошо дренирующих грунтах. Но на глине ни в коем случае НЕ ДЕЛАЙТЕ как на рисунке ниже!

Через 1-2 года дно фильтрующего колодца заиливается и не пропускает стоки, приходится вызывать ассенизаторскую машину, чистить колодец, но и это не дает долговременный эффект.

Постулат 6. Используйте только рыжие трубы

Трубы только рыжие, диаметром 110 мм, для наружной канализации. Утеплять их нужно только в том случае, если на каком-то участке они находятся на открытом воздухе. Все, что в грунте утеплять не нужно.

Рыжие трубы специально разработаны для наружной канализации. Они многослойные, выдерживают давление грунта. Серые трубы предназначены для работ внутри дома, они однослойные и грунт их просто раздавит.

Трубы укладываются в траншеи на уплотненную песчаную подушку с уклоном 2 см на 1 м. Избегайте поворотов 90 градусов, максимум – 45. Сверху и по бокам насыпают слой ПГС или щебня толщиной 30 см. Далее грунт.

Постулат 7. Поле фильтрации занимает большую площадь

Поле фильтрации нужно при высоком УГВ, при низком можно обойтись фильтрующим колодцем. В среднем рассчитывайте, что на 1 человека площадь дренажного поля должна быть не меньше 10 м².

Колодец фильтрации уместно делать на хорошо дренирующих грунтах: песке и супеси. На глине и суглинке нужны существенно большие площади, с которых будет осуществляться дренирование. Сделать это позволяют подземные поля фильтрации.

Трубы на поле фильтрации нужно укладывать с уклоном 1 см на 1 м, чтобы очищенные стоки успевали просачиваться через отверстия в слой щебня.

Видео описание

Порядок работ и устройство септика из бетонных колец на видео:

Как выбрать оптимальное место для септика

Конструкцию монтируют выше уровня грунтовых вод. Наилучшее размещение – на максимальном удалении от дома (не менее 7 метров, но и не более 20, чтобы не увеличивать расходы на строительство трубопровода). Логично располагать септик на границе участка, рядом с дорогой. Это снизит затраты при эксплуатации, так как на стоимость выезда цистерны-ассенизатора влияет доступ к системе и длина шланга. К тому же при правильном расположении ассенизационной машине не надо заезжать во двор, а шланги не будут валяться на грядках или дорожках (иначе при свертывании шланга отходы могут попасть на огород).

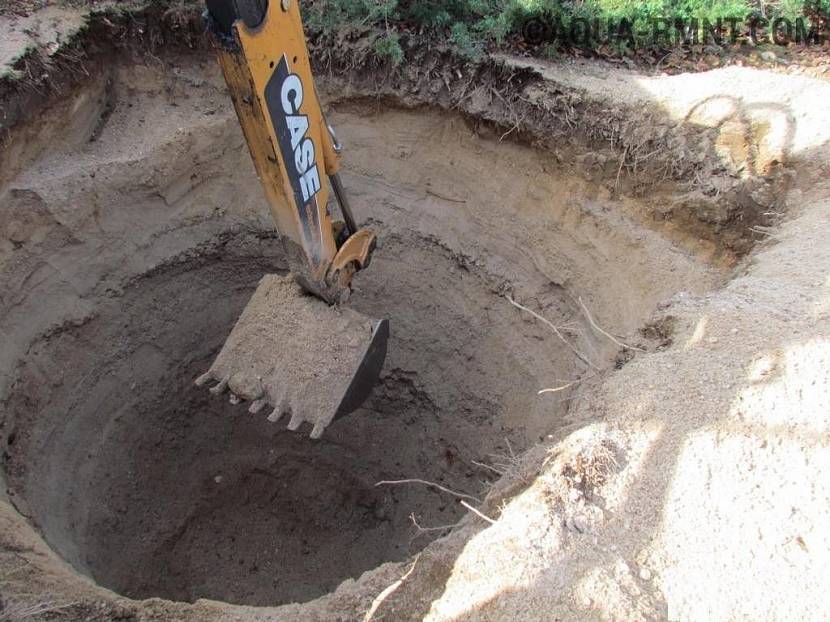

Подготовка котлована

Земельные работы с применением экскаватора занимают 2-3 часа. Размер котлована должен быть несколько больше габаритов колодцев. Это необходимо для беспрепятственной установки колец и их гидроизоляции. Дно засыпают щебнем и бетонируют.

Подготовка котлована для септика из бетонных колецИсточник rostovgruz.ru

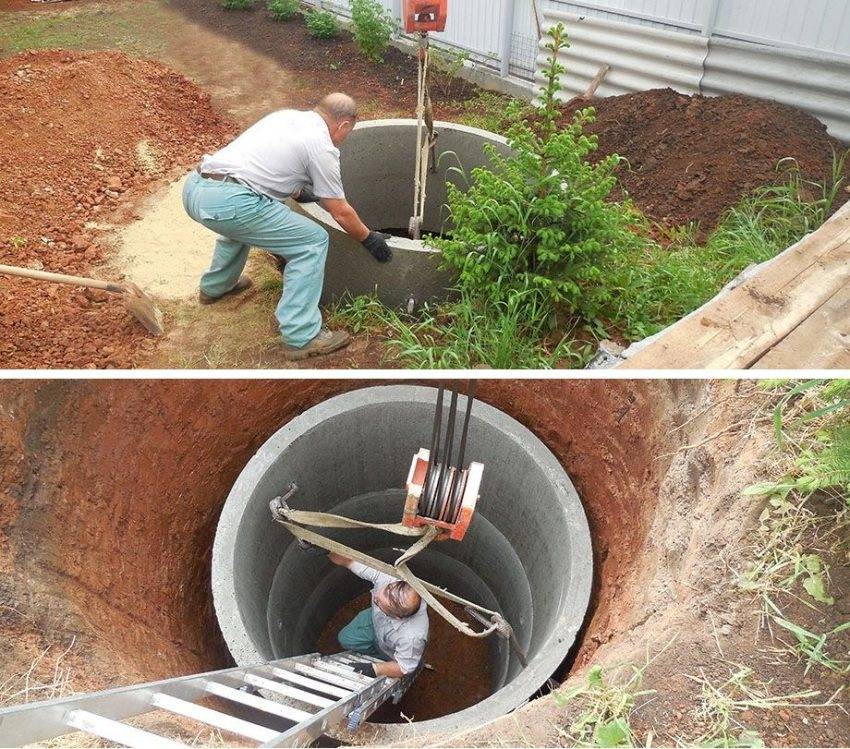

Монтаж колец и канализационных труб

Кольца для септика устанавливают с помощью подъемной техники, что значительно экономит время (если сравнивать с ручным монтажом). Фиксация швов обеспечивается цементным раствором, дополнительно ставятся металлические стяжки (скобы, пластины).

Ответственный момент — процесс установки колецИсточник remoskop.ru

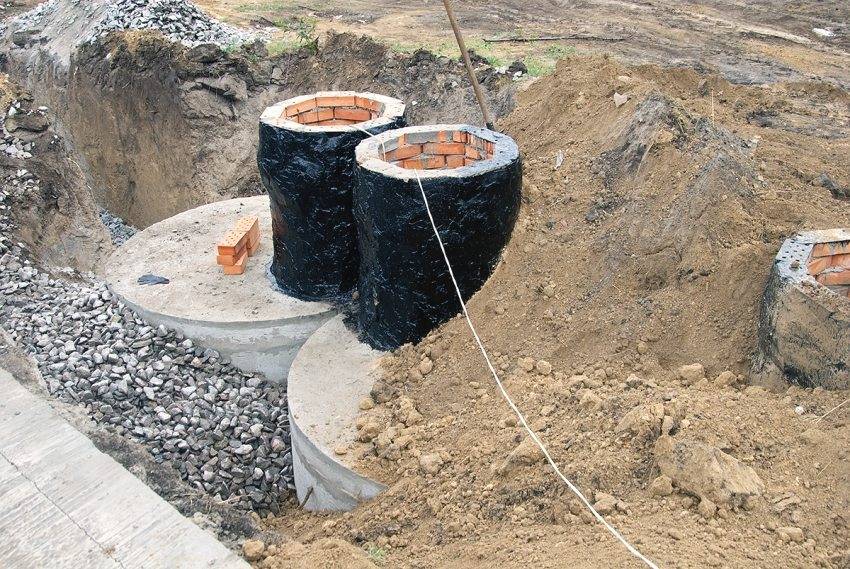

Герметизация и гидроизоляция

Герметизация швов септика из бетонных колец проводится с обеих сторон сооружения. Для этого используют цемент и обмазочные защитные растворы. Внутри колодца можно установить готовые пластиковые цилиндры. Такие дополнительные затраты сделают систему герметичной на 100%.

В процессе гидроизоляции бетонных колец для септика, соединения обрабатываются жидким стеклом, мастикой на основе битума или полимера, бетонной смесью. Чтобы предотвратить замораживание (и разрушение) конструкции зимой, рекомендуется теплоизолировать его слоем пенополистирола.

Герметизация стыков и гидроизоляция септика из бетонных колецИсточник zen.yandex.ru

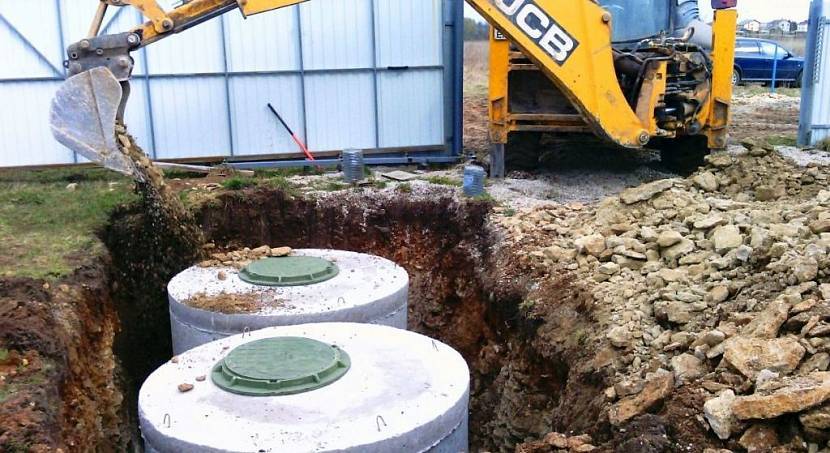

Монтаж люка и засыпка

Колодцы накрывают бетонными плитами, с отверстиями для люков. В двух первых колодцах обустраивают вентиляцию, необходимую для отвода метана (газ появляется как результат жизнедеятельности анаэробных бактерий). Для засыпки установленных перекрытий используют грунт, вынутый из котлована (обратная засыпка).

Засыпка готовых колодцевИсточник lanshaft.com

Нюансы выполнения работ

Если канализация строится самостоятельно, то чтобы правильно организовать работу, нужно учесть несколько факторов.

Одна из проблем – увеличение почвы под воздействием внешних факторов (пучение грунта). Это необходимо учитывать и перед установкой создать грунтовый пояс (песчаную подушку) толщиной не меньше 30 см. Материалом может служить керамзит или аналогичный.

Также для профилактики последствий пучения по стандартной схеме установки для предотвращения сдвига они соединяются между собой посредством металлических пластин, закрепленных скобами или болтами.

Действительно рабочий законный способ экономии.Это нужно знать каждому!

Лучше заранее подготовиться и взять в аренду кран и грузовик. Все три колодца лучше вырыть заранее и продумать подъезд к месту проведения работ.

При установке следует избегать сколов и трещин на бетоне.

Нужно уделить большое внимание герметизации, чтобы сквозь первые два очистных резервуара не просачивалась сточная вода. Правильно защитить почву от протечки помогут подушки и жидкое стекло

Этапы сборки септика из бетонных колец своими руками.

После подбора схемы определяются с областью, где будет расположена канализация. Необходимо размещать емкости на расстояние от метра до грунтовых вод. Показатель УГВ – проблема, характерная почти для всех средней полосы России. Септик при высоком уровне грунтовых вод устанавливать и использовать гораздо сложнее, поэтому при планировании канализации нужно учитывать состояние грунта местности.

Высоким УГВ считается параметр меньше метра. Наиболее объективным будет максимальный показатель, поэтому замеры лучше проводить весной при таянии снега или осенью в дождливый период. Если на местности есть колодец, который питается от грунтовых вод, то УГВ определяют путем измерения расстояния между уровнем жидкости в нём и поверхностью земли.

Если есть проблема с УГВ, то нужно больше внимания уделить герметизации. В связи с тем, что конструкции, состоящие из сборных элементов (кирпич или бетонные кольца) не обеспечивают должной герметичности, следует прибегнуть к установке промышленного септика.

2. Рытье котлована.

Диаметр ямы под бетонный септик должен быть шире бетонных колец, для того, чтобы после монтажа осталось место для прокладки гидроизоляционного слоя. Форма котлована может быть квадратной (под бетонную плиту) или овальной (под цементную растяжку).

3. Герметизация ямы.

Внутрь засыпается 0,3 м песка, и, пройдя предварительную обработку цементным раствором, укладываются плиты либо растяжка.

4. Установка колец.

Кольца опускаются по одному. Места прохождения труб изолируются для предотвращения трещин после усадки бетона, стыки между кольцами заделываются цементом и обрабатываются силиконовой смазкой для герметизации.

5. Очистные колодцы септика.

Проделываются скважины глубиной 1 м, в них размещаются трубы, внутрь которых насыпается щебень для защиты стенок от органического налёта.

6. Трубы канализации.

Необходимо обеспечить беспрепятственное движение воды между резервуарами. Для этого трубу в колодец, первый по счету, подводят под небольшим углом, а в каждом последующем размещают на 20 см ниже.

Внешние стенки канализации обрабатывают глиной.

В завершении на септик из бетонных колец размещают пластиковый люк.

Советы по установке септика для дачи самому:

  • Чтобы канализация не промерзла, кольца следует утеплить.
  • На каждой емкости бетонного септика желательно вентиляционное отверстие.
  • Прочность конструкции повышается, если соединить кольца скобами из металла.
  • Крышка с люком помогает отслеживать состояние септика.
  • Аренда спецтехники облегчит возведение септика.

Расценки на установку специалистами

Стоимость монтажа септика под ключ зависит от размера канализации. В среднем цена одного кольца составляет 2000. Стоимость работ – 2500 рублей.

Стоимость элементов, рубли

Стоимость дренажа составляет 7500 рублей, монтажа с необходимыми трубами и утеплителем – 14000, проведение труб в дом – 2500 при столбчатом фундаменте и 6000 – при ленточном.

Также раз в несколько лет (в зависимости от интенсивности использования) потребуются услуги компаний по очистке выгребных ям. Цены начинаются от 1000 рублей за 1 м3.

Под гидроизоляцией бетона подразумевают мероприятия по защите его от влаги.

Камни на основе цемента (кирпичи – отдельная категория) по определению.

Одним из важных элементов загородного дома с планировкой более одного этажа.

Проекты домов из газобетона

Выбираем фундамент для дома из пеноблоков

Что лучше пенобетон или газобетон?

Плюсы и минусы газобетонных блоков

Обзор марок бетона

Применение ЦСП в строительстве

Технология установки септика из железобетонных колец

Независимо от того, какой септик по принципу работы (механическая или химическая очистка), общие принципы устройства системы несложные. Например, даже конструкции, состоящие из нескольких отсеков, выстраивают по прямой линии. При этом отсек для приема стоков и следующие резервуары ставят ближе друг к другу, а фильтрующую колонну — на рассчитанном расстоянии.

Установленные септики из железобетонных колец.

Замеры и проектирование

Для расчетов принято использовать трехдневный объем сточных вод, поскольку в течение этого времени они будут проходить очистку внутри системы.

Кроме того, так же, как при устройстве скважины, делается расчет мощности насоса

Принимается во внимание показатель суточного расхода воды, а он составляет 200 л при условии активного использования бытовой техники. Т.е

суточный расход на небольшую семью из 3 человек составляет не менее 2 м³, а на семью из 5 человек понадобится 3-4 м³.

Подготовка необходимых материалов и инструментов

Понадобятся:

  • ж/б кольца;
  • канализационные трубы;
  • изоляционные материалы (причем как рулонные, так и в виде застывающих растворов);
  • песок;
  • емкость, в которой будет готовиться раствор.

Из инструментов необходимы лопата, кисть, перфоратор, мастерок и др.

Рытье котлована и обустройство дна

Копка котлована для установки септика.

Земляные работы рекомендуется начинать осенью, после того, как наступят первые заморозки. Хотя некоторые считают, что лучше проводить монтаж в самые жаркие летние месяцы .И в том, и в другом случае вынимать грунт будет удобно, поскольку уровень вод низкий. Земляные работы можно выполнять вручную.

Расчеты будут такими же, как в случае со скважиной. Диаметр котлована должен на 50-80 см превышать размеры кольца, чтобы потом можно было делать наружную гидроизоляцию. Что касается глубины, то нужно учитывать высоту колец и фильтрующей подушки (около 30 см).

Установка колец и заделывание швов

Первое кольцо ставят так, чтобы ориентация его стенок была строго вертикальной. Это поможет обеспечить конструкции прочность и устойчивость.

Если для септика выбрали кольцо без дна, то сначала нужно бетонировать дно котлована. Для этого готовят бетонный раствор. Толщина стяжки составляет 30 см. При этом диаметр дна должен быть на 20 см больше, чем размер устанавливаемого кольца.

Затвердевание бетона требует времени. В среднем на это уходит не менее 2 недель. Как только бетон наберет должный уровень прочности, в ствол скважины опускают 1 кольцо. Такие элементы весят много, так что на спуск изделия потребуются усилия 2-3 человек.

Обработанные стыки септика.

Стыки между основанием септика и нижним кольцом нужно промазать слоем гидроизоляции. Чаще всего это водостойкий цементный раствор. Для гидроизоляции используется битумная мастика и пропитка, которая глубоко проникает в бетонные поры.

Ни в коем случае нельзя наносить в качестве пропитки токсичные составы, поскольку они устранят бактерии, необходимые для разложения стоков.

Кольца дополнительно фиксируют с помощью металлических скоб.

Верхнюю часть конструкции утепляют пенополистиролом или изделиями из специальной изолирующей скорлупы.

Монтаж труб перелива

В основе принципа действия переливного септика — движение вод самотеком. Поэтому значение имеет расположение самой высокой точки канализации. Она должна находиться ниже уровня промерзания грунта.

На противоположной стенке резервуара уровень перелива делают на 15-20 см ниже, чем точка подачи.

Для того чтобы подвести канализационную систему, необходимо перфоратором сделать отверстие в стенке кольца. Фиксация осуществляется с использованием монтажной пены, которая удерживает влагу и играет роль демпферной прокладки. Размер отверстия и диаметр конструкции должны соответствовать друг другу.

Этот вход в резервуар нужно тщательно герметизировать. Кроме того, входные трубы, ведущие к дому, и переливные обязательно оснащаются тройниками. Это обеспечит легкий доступ к системе в тот момент, когда нужно прочистить ее от засоров. Обеспечивают и теплоизоляцию.

Труб перелива для перелива самотеком.

Особенности функционирования септиков различных типов

Очистка нечистот в самотечном септике

33

  1. Первичная очистка. Она проходит в накопителе, куда стоки сливаются из канализационной трубы. На входе в септик монтируется гаситель потока — тройник, который направляет поток вниз. Если его не установить, жирный слой на поверхности будет постоянно разбиваться, и в следующую камеру попадет большое количество взвеси, которая должна оставаться в приемнике. Тяжелые частицы, не растворимые в воде, опускаются на дно накопителя. Легкие фракции (масла, жиры) всплывают и по переливной трубе попадают во вторую камеру.
  2. Переработка твердого осадка. Опавшие на дно частицы начинают разлагаться и через несколько дней превращаются в густую массу. Эту работу выполняют анаэробные бактерии, которые присутствуют в человеческом организме. Они попадают в септик с продуктами жизнедеятельности человека. Осадок на дне образует сброженный активный ил из микробов и других микроорганизмов, способствующих переработке органики. Но со временем слой становится очень толстым, поэтому осадок необходимо периодически удалять. Однако тщательно вычищать накопитель не рекомендуется. В отстойнике должно оставаться до 20% активного ила, чтобы бактерии быстро восстановили свою численность. Если правильно рассчитать объем септика для дома, все органические включения в емкости будут переработаны в течение 3 дней. Процесс лучше проходит при положительной температуре, поэтому рекомендуется на зиму утеплять устройство.
  3. Разложение легких фракций. Из приемной камеры вода поступает во второй отсек, в котором происходит переработка плавающих включений аэробными бактериями. С их помощью вода очищается от органических компонентов естественного происхождения и отходов средств личной гигиены. Здесь также происходит растворение моющих средств. Процесс сопровождается выделением углекислого газа, тепла и образованием мельчайших частиц, которые выпадают в осадок.

Если невозможно организовать дополнительную очистку, можно установить третий резервуар, в котором собирается осветленная вода. После его заполнения жидкость вывозится для утилизации в заранее подготовленное место ассенизаторской машиной.

Работа станции глубокой очистки

Обратите внимание! Минимальное количество времени, которое требуется для переработки отходов — 5-6 часов. Если удалять воду из отстойника раньше, качество очистки ухудшается.

Установка

Монтаж септика из бетонных колец довольно сложно осуществить самому, отзывы утверждают, что без подъемной техники или нескольких помощников не обойтись. В это же время, изготовить эти самые кольца не составит труда – просто понадобится сделать раствор и залить его в специальную форму. Многие специалисты рекомендуют армировать емкости. Для удачного проектирования можно использовать готовые чертежи.

Принципиальный чертеж

Схема и инструкция установки септика из бетонных колец:

  1. Выкапывается яма. Размеры траншеи должны на несколько сантиметров превышать габариты накопителя, после установки колодца в зазоры утрамбуется грунт или зальется глиняной (бетонный) короб;

  2. Дно утрамбовывается песком и щебнем – высота слоя от 20 до 40 см;

  3. Самодельный септик по эффективности мало чем уступает профессиональному. Поэтому рассмотрим установку на примере конструкции, изготовленной своими руками. Сначала опускается первое кольцо. После его утрамбовки и выравнивания уровнем устанавливается дно;
  4. После монтируется второе кольцо и все последующие. На зиму рекомендуется залить зазоры вокруг колодца глиной – так повыситься теплоизоляция конструкции;
  5. После вся система оставляется для утрамбовки на несколько дней, периодически понадобится присыпать её землей и выравнивать кольца;
  6. Когда устройство утрамбовалось, остается только закрепить на нем крышку.

Размеры ямы для установки септика превышают диаметр в среднем на 5 сантиметров (это зависит от толщины бетонных колец). После этого устанавливаются бактериологические фильтры. Насосы и отводы к канализации.

Видео по теме:

Купить готовые комплекты для монтажа колодцев можно на любом заводе-производителе бетонных и сантехнических изделий.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
