Как сделать стружкоотсос своими руками: чертеж, принцип действия

Системы фильтрации

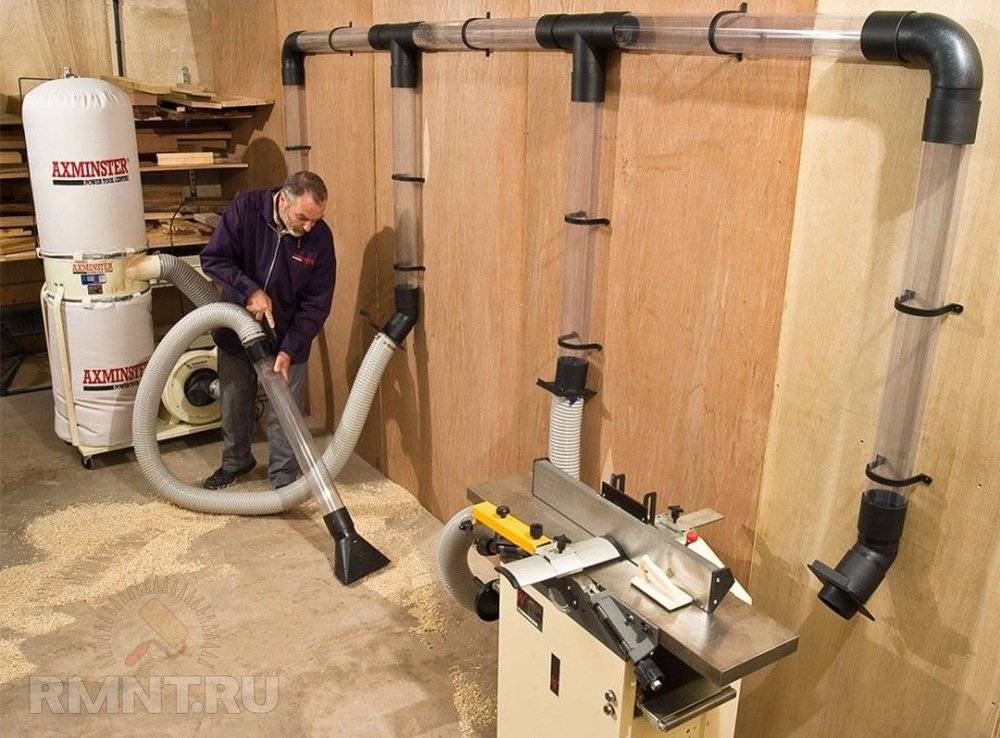

Важнейший функциональный элемент системы аспирации после воздушного насоса — узел фильтрации, абсорбции и утилизации побочных продуктов обработки. В этом плане существует достаточно большое число вариаций, однако для домашних мастерских пригодны всего несколько.

Первый и наиболее важный элемент — сепарационный фильтр, иначе называемый циклоном. Его основное назначение — отделить наиболее крупные фрагменты, такие как стружка и щепа, чтобы в дальнейший цикл очистки поступала только взвесь мелких частиц. Устройство циклонного фильтра примитивно, из-за чего многие мастера изготавливают его самостоятельно, тем не менее покупной вариант обеспечивает дополнительные преимущества. Например, благодаря распределённой подаче достигается более эффективное осаждение частиц, к тому же в некоторых моделях предусмотрена возможность влажной абсорбции, что снижает количество мелкодисперсной пыли на выходе.

Иногда системы аспирации не имеют иного фильтрующего элемента, кроме циклонного фильтра. Например, если выброс воздуха выполняется на улицу, система тонкой фильтрации попросту не требуется. Такой подход не всегда разумен: в зимнее время при работе вытяжной системы с мощным воздухонасосом теплота из помещения выбрасывается практически мгновенно, что вынуждает устанавливать фильтры тонкой очистки. В простейшем случае это обычные сборные мешки, задерживающие основную часть мелкодисперсной пыли, такой вариант наиболее характерен для локальных установок. Наивысшим качеством очистки воздуха характеризуются системы пылеудаления, основным узлом в которых служит пылесос с двумя и более ступенями очистки. Магистральные пылесосы также могут комплектоваться широким набором очистных элементов, хотя наиболее часто используются бумажные мешки и гофрированные воздушные фильтры по типу автомобильных.

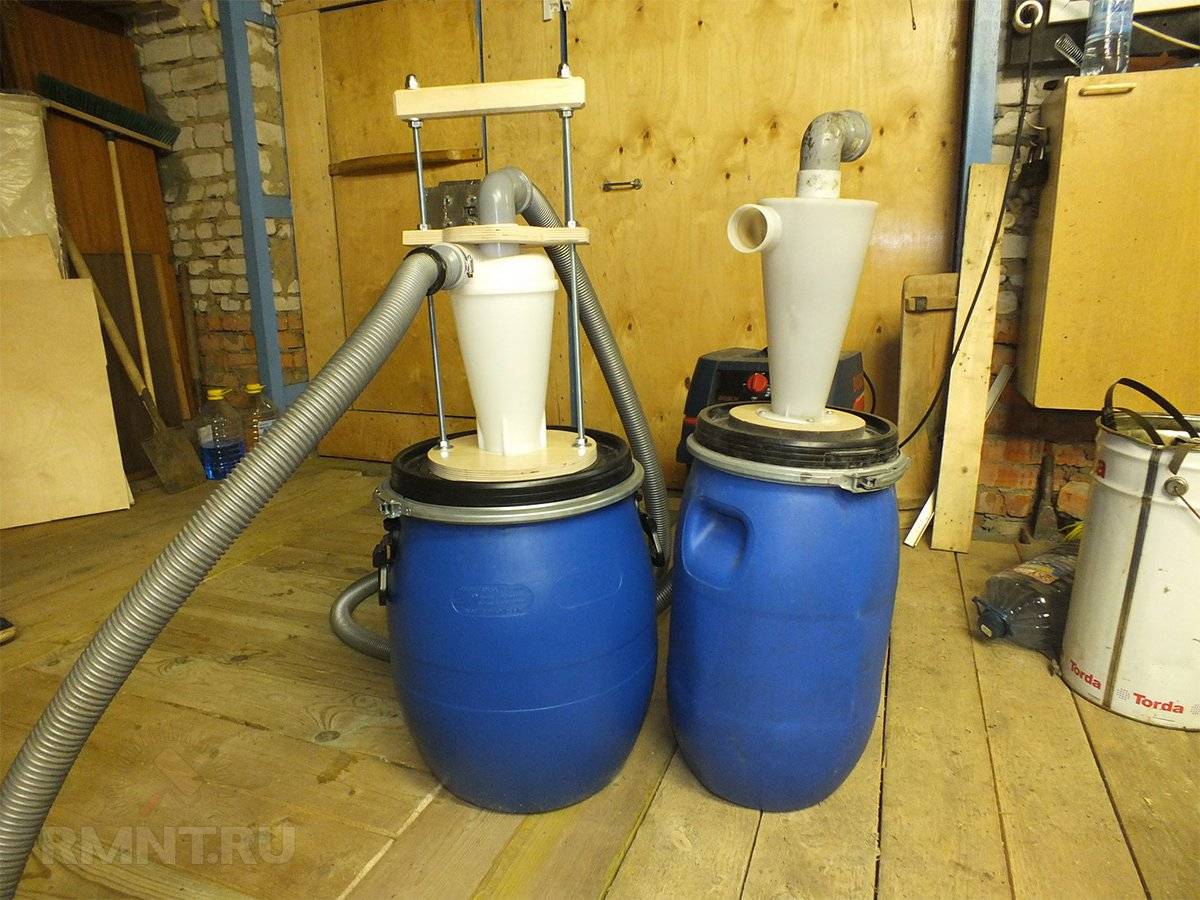

Принцип работы циклона

Люди, бывшие на территории промышленных предприятий, обращали внимание на конусные сооружения, обращённые своей вершиной вниз. Это промышленные циклоны, предназначенные для очистки загрязнённого воздуха

Проблема создания циклонного фильтра своими руками волнует хозяев домашних мастерских.

Работа циклона заключается в следующем:

1. Замусоренный воздушный поток по шлангу поступает из сопла станка в обособленную камеру;
2. В ёмкость воздух попадает через боковой патрубок, установленный вверху корпуса циклона;
3. Вверху корпуса к вертикальному воздуховоду подсоединён гибкий шланг, состыкованный с пылесосом;
4. Пылесос обеспечивает тягу воздушному потоку внутри устройства;
5. В камере создаётся вихревой поток, движущийся спирально вдоль стенок камеры – сверху вниз;
6. Твёрдые частицы падают вниз в отверстие камеры и попадают затем в мусоросборник;
7. Очищенный воздух устремляется вверх, проходя через фильтр, поступает в шланг пылесоса;
8. По окончании работ из накопителя удаляют скопившийся мусор (стружку и пыль).

Можно приобрести готовое изделие для очистки воздуха от загрязнений (опилки, пыль и мусор), но простота устройства привлекает многие умы к изготовлению циклона своими руками. Многообразие подсобного материала, а также доступность универсальных инструментов позволяет создавать циклоны самых разных моделей.

Сделанный своими руками фильтр не отнимает много времени и экономит денежные средства. Представим несколько вариантов изготовления циклонных фильтров своими руками.

Циклон из дорожного конуса

Простым и быстрым способом соорудить циклон на пылесос непосредственно своими руками – это сделать его из дорожного конуса.

Что необходимо для работы?

Раз изготовление циклона будет проводиться собственными руками, нужно подготовить необходимые инструменты и расходные материалы. А значит готовим:

• Дорожный конус;
• Трубы пластиковые (примерно 40 мм)
• Угол на 45 градусов;
• Фанера;
• Кусочки ЛДСП;
• Клеевой пистолет и стержни;
• Емкость с крышкой, можно из-под краски.

Приступим к изготовлению

Для начала берем фанеру, чтобы из нее сделать крышку закрывающую конус. Выпиливаем круг нужного диаметра, и в нем вырезаем два отверстия. Одно будет по середине, второе параллельно у края, как на рисунке 6.

Круг из фанеры с отверстиями для входа и выхода воздуха

Далее необходимо вставить трубку расширением вверх в центр круга как показано на рисунке 7. Стык между изделием и трубкой, проклеиваем.

Труба вставленная в одно из отверстий

Во второе отверстие также необходимо вставить трубу, но на нее сверху надевается угол 45 градусов. Именно продвигаясь по нему воздух будет закручиваться в вихрь. Угол располагается внутри конуса.

Расположение угла для правильной циркуляции воздуха в циклоне

После труба проклеивается как и в случае с первой. Крышка готова. Далее она вклеивается в конус.

Кончик конуса необходимо отрезать. После, он вставляется в крышку ведра по центру в заранее подготовленное отверстие. Место крепления проклеивается. С внутренней стороны крышку необходимо усилить кусочками ЛДСП. После они между собой стягиваются саморезами.

В итоге получается изделие как на рисунке 9.

Основной принцип работы стружкоотсосов

Самостоятельно изготовленное оборудование для удаления стружки древесины прослужит долго и не вызовет нареканий, если его конструировать, зная на чем основана работа таких устройств.

Всасываемость стружкоотсосов объясняется следующими техническими характеристиками приборов:

• Основной корпус оснащен гофрированным мягким шлангом небольшого диаметра, с возможностью установки насадок разного типа. Шланг в первую очередь предназначен для усиления тяги;
• Сверху прибора двигатель, связанный с крыльчаткой. При вращении лопастей крыльчатки происходит разряжение воздуха и соответственно появляется тяга необходимой силы;
• В момент всасывания древесная стружка накапливается в съемной емкости (для этих целей подходит и мешок), а воздух выходит через патрубок;
• В патрубке устанавливается два фильтра – грубой и тонкой очистки, это обеспечивает удерживание в стружкоотсосе мелких древесных опилок.

Описанный выше принцип работы стружкоотсосов для чпу относится к типу циклонов. То есть в корпусе устройства при всасывании стружки происходит спиральное закручивание втянутых опилок. В результате более крупные под воздействием центробежной силы отсеиваются в емкость для опилок, а мелкие проходят фильтрацию.

Пылесос своими руками для гаража

У многих автолюбителей и не только, есть гараж, который периодически нуждается в уборке. Бытовой пылесос в таких случаях не всегда может справится с количеством мусора, а приобретение специального строительного пылесоса — удовольствие не из дешёвых. В этом случае соорудить пылесос для гаража можно своими руками.

Схема

Выполняется самодельный пылесос из двух вёдер (можно использовать обычные тонкостенные ёмкости из-под краски). Внутри каждого ведра устанавливают предохранительное кольцо, которое будет препятствовать их сжатию под воздействием вакуума. Кольца могут быть выполнены из фанеры, толщиной 12–15 мм. При этом их диаметр должен соответствовать размерам ёмкостей, а ширина составлять около 10 мм.

Крышку нижнего ведра прикручивают ко дну верхнему, не забыв предварительно нанести между ними слой силикона. Затем просверливают отверстие, диаметром от 40 до 70 мм.

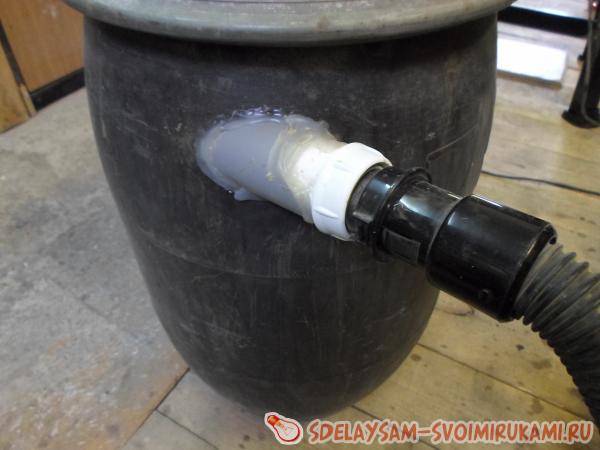

В стенке нижней ёмкости проделывают отверстие под шланг. При этом, воздушный поток должен быть направлен вдоль стенки, что даст возможность сработать циклонному эффекту. На второй крышке размечают и вырезают отверстие под турбину. Расположение турбины должно быть смещено несколько в сторону. Это объясняется размещением фильтра — он закрепляется шпилькой, которая находится именно по центру. Двигатель можно использовать любой, в том числе от старого бытового пылесоса. Обычно, это турбины из “Бурана”, который имел широкую популярность в своё время и его можно было найти практически в любом доме. Прикрепляют его к крышке с помощью хомута из проволоки (поскольку прикрутить возможности нет), а также не забывают о слое силикона для герметизации.

Фильтр также ставят любой. В случае с 25-литровыми вёдрами из-под краски, оптимальным вариантом станет фильтр, чей диаметр не превышает 250 мм и длинной до 430 мм. В качестве крышки моторного отсека могут выступить ведро небольшого размера. Кнопкой включения — обычный выключатель света. Также потребуется основание, на котором будет установлено самодельное устройство. Им может стать фанерная опора на колёсах.

Насадка из конуса

Это второй по простоте чертеж насадки-циклона. Для ее изготовления потребуются:

1. Дорожный конус.
2. Кусок фанеры толщиной 2 см (вместо крышки для конуса).
3. Пластиковые трубы диаметром около 4 см.
4. Колено на 45 градусов.
5. Пластиковое или металлическое ведро с крышкой.

Главное отличие этого затвора от прошлого – пыль будет падать не просто вниз, а скатываться по конусу и оставаться в ведре.

Создание фильтра циклона для строительного пылесоса по данной схеме происходит следующим образом:

1. Необходимо отрезать подставку конуса и, если нужно, верхушку (сверху должно быть отверстие).
2. Затем сделать крышку для конуса – вырезать круг нужного диаметра. В нем необходимо сделать 2 отверстия – в центре и возле края, отступив от него примерно на 1-3 см.
3. В центральное отверстие нужно вставить трубу, протолкнув ее на несколько сантиметров, и тщательно проклеить.
4. В боковое отверстие также вставляется труба, на нее сверху надевается колено углом внутрь. Проходя по нему, воздух будет закручиваться в вихрь.
5. Далее крышка вставляется в конус и заклеивается.
6. В крышке ведра в центре нужно сделать отверстие диаметром чуть больше конца конуса. Последний вставляется в дыру и проклеивается. Изнутри крышку можно усилить фанерой.
7. Вся конструкция стягивается саморезами.

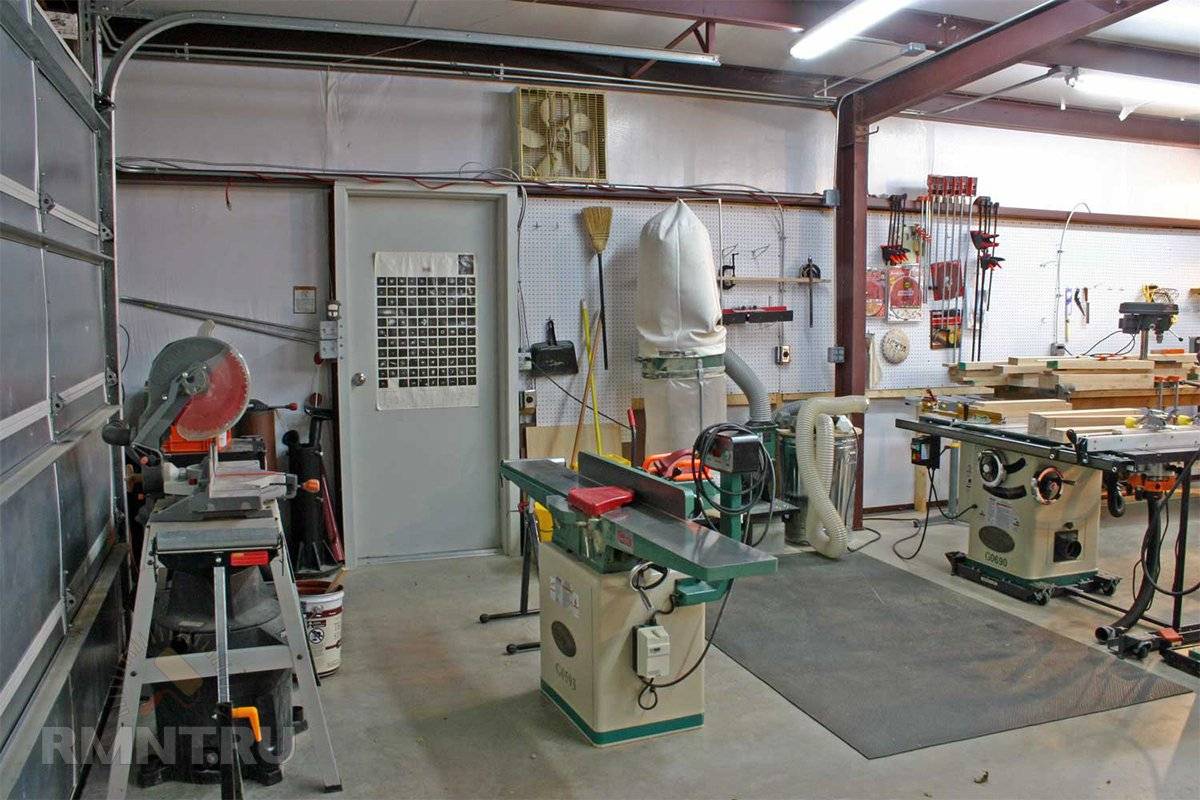

Пылесос для мастерской

Процесс механической обработки деревянных заготовок всегда сопровождается выделением пыли или разбрасыванием стружки и опилок. В современных электроинструментах предусмотрена возможность подключения каких-либо установок для сбора и отвода древесных отходов, но их приобретение для бытовых нужд не всегда оправдано. На домашнем уровне с проблемой пылеудаления успешно справляется самодельное устройство. Рассмотрим подробно порядок изготовления пылесоса для мастерской.

Необходимые материалы и инструменты

Основой для реализации проекта служит старый бытовой пылесос, от которого используют следующие компоненты: •Моторную часть; •Регулятор мощности; •Провод электропитания; •Всасывающий шланг; •Насадки.

Для корпуса самоделки подбирают полиэтиленовую бочку емкостью 50–80 литров, обязательно с фиксируемой крышкой. Также понадобится: •Кусок пластиковой канализационной трубы диаметром 50 мм; •Фанера толщиной 5–10 мм; •Болты и гайки М6 – по 14 штук; •Полоса оцинкованной жести; •Фильтр воздушный от микроавтобуса; •Выключатель на 220 Вольт; •Шпилька резьбовая с шайбами и гайками; •Герметик строительный; •Наждачная бумага; •Стержни клеевые; •Сливной гофрированный шланг для стиральной машины; •Гофра электромонтажная ПНД 32.

Стыковочные узлы изготавливают из пластмассовых трубок и фитингов, подбираемых в зависимости от размеров патрубков на инструментах и диаметров заборных шлангов пылесоса.Перечень используемых инструментов: •Клеевой пистолет; •Дрель; •Ключи слесарные; •Отвертки; •Кусачки; •Электрический лобзик; •Острый нож; •Напильники; •Пистолет для герметика.

Процесс изготовления пылесоса для мастерской

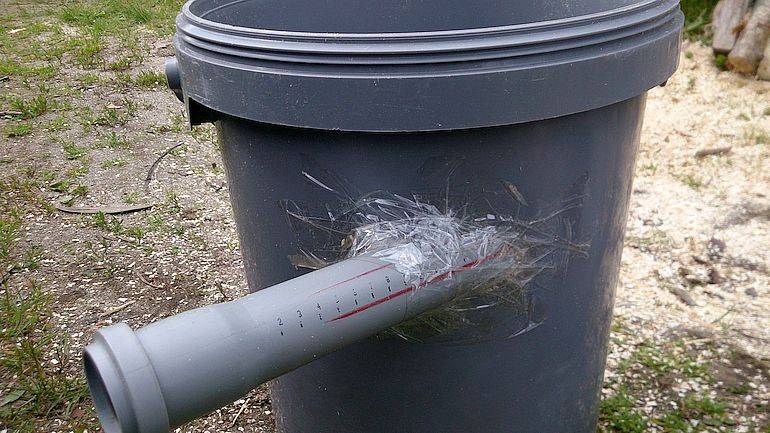

Отступив от верха примерно 100 мм, на стенке бочки размечают отверстие под входной патрубок и высверливают его с помощью дрели. Затем ножом придают дырке овальную форму таким образом, чтобы внутренний конец трубы разместился вплотную к стенке и был направлен вниз под небольшим углом. Обезжиривают соединяемые поверхности и, используя клеевой пистолет, фиксируют патрубок на месте.

Тем же «горячим» способом на наружной части трубы закрепляют переходник для засасывающего шланга.

Лобзиком вырезают из фанеры два круга диаметром, немного меньшим, чем у крышки бочки. В заготовках делают сначала два отверстия под болты и закрепляют ими детали с обеих сторон крышки. Далее просверливают остальные дырки, снимают круги и шкуркой удаляют заусенцы. Наносят по периметру заготовок герметик, размещают детали на крышке и полностью устанавливают крепеж. По центру фанерных кругов выполняют отверстие под шпильку, а чуть в стороне – под забор воздуха моторным блоком.

С воздушного фильтра кусачками удаляют металлическую сетку, иначе она будет забиваться опилками и мешать очистке пылесоса. Один торец цилиндра закрывают заглушкой из фанеры.

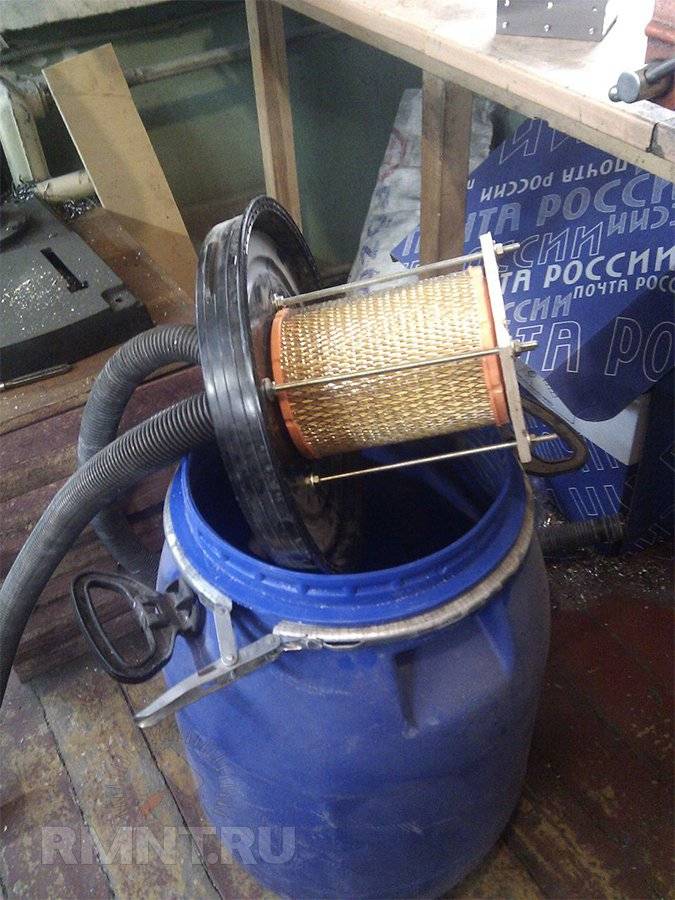

Подготовленный фильтрующий элемент закрепляют на шпильке барашковой гайкой.

Моторная часть, как правило, имеет круглые формы. Поэтому для удобства монтажа из корпуса старого пылесоса вырезают пластиковые части, в которых находился двигатель. Благодаря им для закрепления агрегата на крышке бочки потребуется лишь один хомут, изготавливаемый из полоски жести.

Рядом с двигателем размещают выключатель и регулятор мощности, поместив последний в подходящую коробку. Остается соединить элементы между собой проводами и подключить кабель с вилкой. Убедившись в правильности соединений и в отсутствии оголенных контактов, подают питание и проверяют работу устройства.

Стандартный всасывающий шланг бытового пылесоса слишком короткий – его наращивают гофрированной трубкой для прокладки проводки или другим подобным изделием.

Изготовление насадок и переходников

Чистота в мастерской начинается с верстака. Для уборки рабочего места приспосабливают типовую щетку, идущую в комплектации бытового прибора.

Подсоединяют насадку посредством резинового переходника, отрезанного от соответствующей по калибру трубки, например, от патрубка системы охлаждения автомобиля.

Одним из самых мусорящих электроинструментов является электрорубанок. Выкидной штуцер у инструмента достаточно большой, скорее всего, шланг пылесоса подсоединится без проблем.

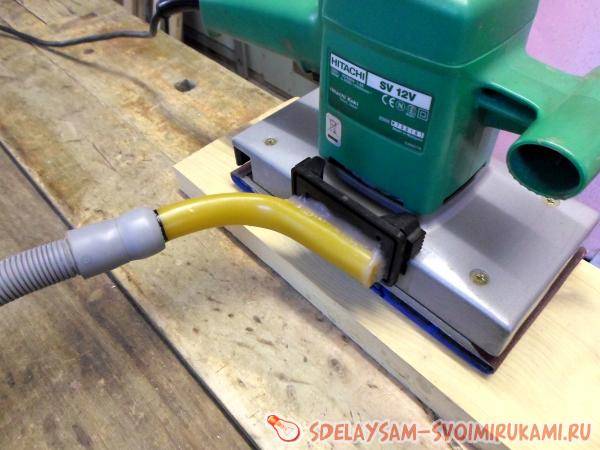

Для ручной плоскошлифовальной машины потребуется изготовить переходник, припаиваемый к фиксатору пылевого мешка.

В этом случае пригодится более тонкий шланг от слива стиральной машины и возможность электронного снижения мощности всасывания пылесоса, чтобы корпус не сжимался.

Эта же гофра подходит для отсоса стружки из рабочей зоны ручного фрезера.

Методом подбора находят соответствующие детали и для поддона круглопильного станка.

Стоимость устройств для удаления и сбора древесных отходов

Стоимость как отдельных узлов, так и готовых систем зависит от многих факторов, основным из которых является производительность, то есть объем перекачиваемого за единицу времени воздуха.

Очень важны количество и тип фильтрующих элементов, из которых наиболее дешевыми являютсямешки из иглопробивной ткани. Такие мешки пропускают воздух, но задерживают стружку, опилки и мелкую пыль. После заполнения мешок выкидывают, а на его место устанавливают новый.

Более дорогие фильтры работают на циклонном эффекте, хотя и среди них встречаются модификации с мешками.

Самые дорогие – это полноценные пластиковые или металлические циклоны, обладающие большим бункером, что позволяет использовать их для сбора отходов обработки древесины с целью последующего вывоза.

На стоимость воздуховода влияет и материал, из которого он изготовлен, поэтому самые дешевые шланги делают из ПВХ, более дорогие и гибкие — из полиуретана. Мы подготовили таблицу, в которую включили различные варианты готовых устройств и вентиляторов, некоторые из которых используются и на промышленных объектах, чтобы вы могли примерно оценить их стоимость:

Модель	Назначение	Описание и характеристики	Цена рублей	Сайт продавца или производителя
Анкорд ВУ-5000	Стружкоотсос	Основа устройства – пылевой вентилятор, к которому подключают 1-4 фильтрующих блока, состоящих из «Циклона» и фильтра тонкой очистки. Стружкоотсос перекачивает за час 5900 м3, при этом скорость воздуха на входе устройства составляет 66 метров. Подходит для обслуживания нескольких станков небольшой производительности.	52000	vacuum-press.ru
УВС-7000	Аспирационная установка	Основа установки – центробежный вентилятор мощностью 5,5 кВт, перекачивающий 7000 м3 в час. В составе установки 4 фильтрующих устройства, состоящих из циклонного и бумажного фильтров. Из-за большого входного диаметра воздухопровода скорость воздуха на входе составляет 28 м/с.	66000	scperun.ru
ВР 01-4.5	Центробежный вентилятор высокого давления	Центробежный вентилятор высокого давления, масса 65 кг, мощность электромотора 5,5 кВт, производительность 7000 м3 в час, может быть использован с любым фильтрующими элементами. Диаметр патрубка 280 мм.	50000	www.eventa-k.ru
ПУА-М-1500	Стружкоотсос	Аппарат небольшой мощности, за час перекачивает 1500 м3 воздуха и может обслуживать 1-3 станка. Штатно оснащен фильтром-мешком, можно дополнительно подключить еще 2 таких же фильтра.	37000	www.ekovent.ru
JCDC-3	Циклонная очистная установка	Очистная установка состоит из вентилятора высокого давления и многофункционального фильтра типа «Циклон». Фильтр этой конструкции лучше очищает воздух, чем его аналоги с мешками, а также разделяет загрязнения по размеру фракции, поэтому мелкие опилки и пыль собираются в одну емкость, а крупные опилки и стружка в другую.	140000	jet-online.ru
Корвет 60	Пылесос для сбора стружки	Пылесос мощностью 750 вт, оснащен одним фильтром-мешком. Может обслуживать станок небольшой производительности работающий непродолжительное время. Чаще всего этот пылесос применяют в домашних мастерских, подключая его поочередно к различным станкам.	7920	enkor.ru
PO50	Шланг для вентиляции	Полиофеновый шланг для систем аспирации, усилен металлической спиралью, длина 10 м, диаметр 50 мм.	1970	bi-teh.ru
Uniflex PUR.05.90.10	Шланг для вентиляции	Полиуретановый шланг для стружкоотсосов, диаметр 90 мм, длина 10 м	5240	cmt-shop.ru

Уровень шума прибора

Этот параметр тоже немаловажен, так как от него зависит комфортность эксплуатации прибора

Поэтому на него необходимо тоже обратить внимание

Если уровень шума не выше 45 дБ, то устройство вполне подойдет для стандартного по размерам помещения кухни. Для более просторной комнаты можно выбрать модель в 55 дБ, но не более, иначе вытяжку просто не захочется включать из-за доставляемого дискомфорта.

Большинство вытяжных приборов оснащены трехскоростным режимом работы, но существуют модели, имеющие и пять скоростей. Соответственно, чем больше скорость, тем громче шум, работающего одного или двух вентиляторов.

И еще – шум может усиливаться в процессе работы из=за вибрации и явлений резонанса. Как правило, причиной тому становятся ошибки в проведении монтажа или сборки прибора. Ничего не должно быть разболтанного, дребезжащего и т.п.

Системы фильтрации

Важнейший функциональный элемент системы аспирации после воздушного насоса — узел фильтрации, абсорбции и утилизации побочных продуктов обработки. В этом плане существует достаточно большое число вариаций, однако для домашних мастерских пригодны всего несколько.

Первый и наиболее важный элемент — сепарационный фильтр, иначе называемый циклоном. Его основное назначение — отделить наиболее крупные фрагменты, такие как стружка и щепа, чтобы в дальнейший цикл очистки поступала только взвесь мелких частиц. Устройство циклонного фильтра примитивно, из-за чего многие мастера изготавливают его самостоятельно, тем не менее покупной вариант обеспечивает дополнительные преимущества. Например, благодаря распределённой подаче достигается более эффективное осаждение частиц, к тому же в некоторых моделях предусмотрена возможность влажной абсорбции, что снижает количество мелкодисперсной пыли на выходе.

Иногда системы аспирации не имеют иного фильтрующего элемента, кроме циклонного фильтра. Например, если выброс воздуха выполняется на улицу, система тонкой фильтрации попросту не требуется. Такой подход не всегда разумен: в зимнее время при работе вытяжной системы с мощным воздухонасосом теплота из помещения выбрасывается практически мгновенно, что вынуждает устанавливать фильтры тонкой очистки. В простейшем случае это обычные сборные мешки, задерживающие основную часть мелкодисперсной пыли, такой вариант наиболее характерен для локальных установок. Наивысшим качеством очистки воздуха характеризуются системы пылеудаления, основным узлом в которых служит пылесос с двумя и более ступенями очистки. Магистральные пылесосы также могут комплектоваться широким набором очистных элементов, хотя наиболее часто используются бумажные мешки и гофрированные воздушные фильтры по типу автомобильных.

Изготовление стружкоотсоса

Желание создавать своими руками изделия из дерева для дачи или загородного дома потребует приобретения или изготовления соответствующего оборудования. Для столярной мастерской обязательно потребуется агрегат способный быстро удалять накапливающуюся стружку. Для домашней мастерской, в которой планируется обработка небольшого количества деревянных деталей можно изготовить пылесос своими руками.

Самой простой конструкцией такого агрегата считается стружкоотсос из пылесоса. Он достаточно прост в изготовлении и требует наименьшее количество деталей, которые необходимо изготовить самостоятельно. Вместо пылесоса можно изготовить устройство для всасывания стружки из вентилятора. К двигателю будет крепиться улитка. От её формы во многом зависит скорость создаваемого потока, а значит качество сбора стружки.

Подготовительные работы

Перед началом работ следует провести так называемые подготовительные работы. Они включают:

1. Выбор конструкции.
2. Подбор необходимых материалов и элементов крепления.
3. Следует нарисовать чертёж и составить технологическую карту.
4. Подготовить требуемый инструмент и расходные материалы.

Чем качественнее будет проделана предварительная работа, тем легче будет проходить сборка стружкоотсоса. Это сократит время на работу своими руками.

Инструменты

Для изготовления всех элементов стружкоотсоса понадобиться следующие инструменты:

• пила, ножовка или электрический лобзик для вырезания отдельных элементов корпуса;
• дрель (ручная или электрическая) с набором свёрл;
• набор отвёрток (форма головок и длина зависит от применяемых метизов и электрических контактов);
• нож строительный;
• инструмент для измерения и разметки.

Обычно в домашней мастерской свои инструменты хорошо хранятся. Главной задачей будет их подготовка. Пользоваться следует только хорошо заточенным инструментом.

Материалы и крепёж

Наличие необходимого материала и крепежа зависит от выбранной конструкции. Для простого стружкоотсоса потребуется:

1. Материалом для корпуса может послужить фанера. Она легко обрабатывается. Из неё можно легко изготовить бак требуемого объёма.
2. Для крепления фанерных заготовок потребуются деревянные бруски.
3. Готовые шланги. Они будут использоваться в качестве воздуховодов.
4. Двигатель. Целесообразно использовать готовые изделия от старых пылесосов или другой бытовой техники. На вал будет крепиться крыльчатка.
5. Для изготовления крыльчатки необходим поликарбонат.
6. Соединение всех элементов конструкции следует производить с помощью саморезов или болтовых соединений.

Для получения надёжного работоспособного стружкоотсоса следует выбирать качественные материалы и проверенные изделия.

Изготовление циклонного фильтра

Решить задачу, связанную с созданием такого агрегата можно двумя способами. Пойти по пути наименьшего сопротивления и приобрести готовое изделие. Современная промышленность выпускает большое многообразие таких стужкоотсосов, отличающихся объёмом, конструктивным исполнением и производительностью.

Для ручного изготовления требуются навыки владение ручным и электрическим слесарными инструментами. Корпус циклонного фильтра можно изготовить из любой ёмкости, подходящей по размеру. Её можно изготовить руками из имеющегося своего материала. Это может быть пустая ёмкость или бочка с крышкой. Фильтр должен оснащаться герметичной крышкой. Она должна плотно прилегать к корпусу и при необходимости легко сниматься. Это позволит быстро производить очистку и удаления накопившейся стружки.

Создание фиксирующего кольца и фигурной вставки

Перед сборкой корпуса необходимо подготовить фиксирующие кольца. Они будут элементами крепления боковых стенок. Кольца изготавливаются из того же материала, что и стенки фанеры или поликарбоната. Диаметр колец зависит от объёма накопительного бака.

Форма фигурной ставки зависит от конфигурации своего бака. Для простоты изготовления выбирают форму прямоугольного параллелепипеда. В этом случае фигурные вставки будут иметь форму прямоугольника или квадрата. Эти вставки изготавливаются вручную и фиксируются с помощью саморезов. Для устранения возможных утечек поступающего воздуха и создания полной герметичности стружкоотсоса шов заливают герметиком.

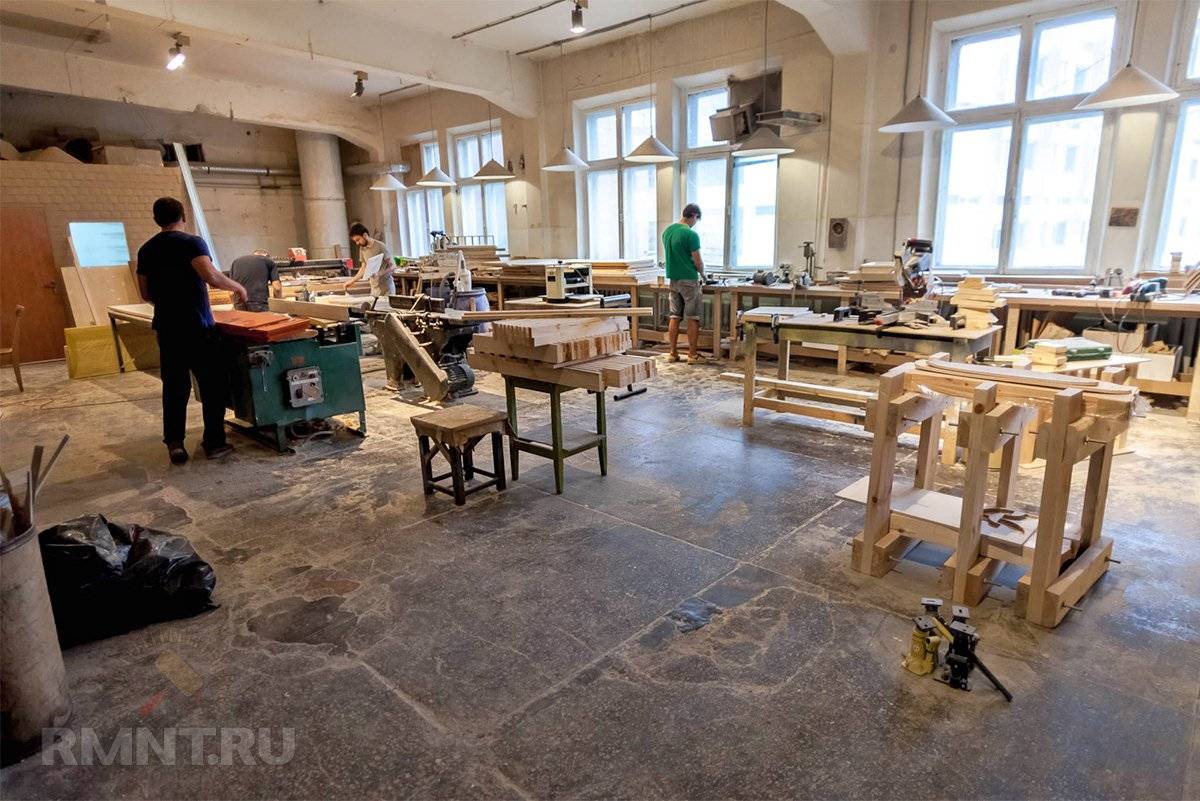

Почему так важна система пылеудаления

Столярная обработка всегда сопряжена с обильным образованием побочного материала. Не будет преувеличением назвать количество выделяемой пыли и стружки умопомрачительным, ведь пылевая взвесь в деревообрабатывающих мастерских — это настоящий бич, который как домашние, так и профессиональные мастера превозмогают с разной степенью успешности.

Но в чём в действительности заключены необходимость и сложность удаления отходов деревообработки? Они представлены сочетанием ряда факторов, каждый из которых требует решения довольно специфических задач:

• Проблема № 1: малый вес продуктов отхода. В отличие от металлообрабатывающей отрасли и даже работ с полимерными материалами древесные стружка и пыль очень легки, они медленно оседают под воздействием силы тяжести, к тому же частицы крайне плохо связываются между собой из-за статического электричества.
• Проблема № 2: сложность технологического процесса. Даже в скромной столярной мастерской присутствует внушительный перечень обрабатывающего оборудования: строгальные, рейсмусовые, распиловочные, фрезерные и шлифовальные станки — каждая технологическая единица служит источником стружки и пыли. При таком разнообразии организовать систему аспирации крайне сложно.
• Проблема № 3: высокое разнообразие фракций отходов. В процессе обработки могут образовываться щепа, крупная и мелкая стружка, опилки, пыль и пудра. Сложно представить единую систему фильтрации, на каждой ступени которой осуществляется задержка частиц определённого размера, в то время как создание универсального фильтра видится ещё менее вероятной перспективой.
• Проблема № 4: влияние на качество обработки. Как стружка, так и микроскопическая пыль могут образовывать наросты на режущих кромках или налипать на поверхность детали. Всё это негативно сказывается на чистоте поверхности, к тому же повышается вероятность загрязнения функциональных узлов оборудования.
• Проблема № 5: опасность побочных продуктов обработки. Речь идёт вовсе не о том, что колоссальное количество пыли оседает на инструментах и материалах или наносит вред органам дыхания. И даже не о том, что обилие легковоспламеняющихся частиц служит негативным фактором противопожарной безопасности. Взрывы в деревообрабатывающих мастерских носят поистине катастрофические масштабы, ведь взвесь мелкодисперсных горючих частиц в воздухе — не что иное, как взрывчатое вещество аэрозольного типа, аналогичное по разрушительности с газовоздушной смесью. Без шуток.

Вывод из вышеизложенного таков: любой объект деревообрабатывающей промышленности должен комплектоваться системой пыле- и стружкоудаления, причём желательно, чтобы исполнение такой системы было выполнено на профессиональном уровне.

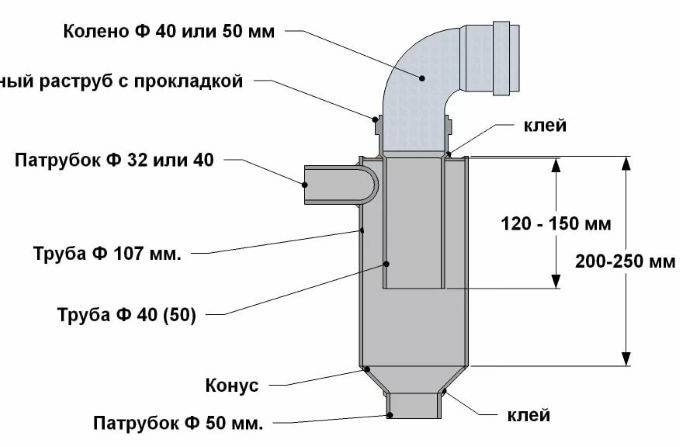

Стружкоотсос из канализационного стояка

Для изготовления стружкоотсоса из пластиковой канализационной арматуры понадобятся следующие инструменты и материалы.

Материалы

• ПВХ Канализационная труба ø 100 мм;
• ПВХ труба ø 40 мм;
• шланг;
• заклёпки;
• клеевой стержень;
• фиксирующие кольца – хомуты;
• две 2-х литровые бутылки;
• 5 литровая баклажка.

Пошаговая инструкция сборки стружкоотсоса

1. От канализационного стояка отрезают горловину, оставляя отрезок, длиной 1 м.
2. Пластиковую бутылку разрезают, оставляя часть цилиндра с конусом, горловиной и пробкой.
3. В обеих пробках просверливают отверстия. Пробки склеивают пистолетом и стягивают хомутом.
4. Обрезанную бутылку вставляют в нижнее отверстие стояка. Соединение герметизируют термоклеем и стягивают хомутом.
5. Сбоку ПВХ трубы прорезают отверстие ø 40 мм. В него вставляют патрубок, длиной 70 мм. Места соединений заклеивают.
6. Из жести электролобзиком вырезают 3 круга ø 100 мм.
7. В центре каждого круга вырезают отверстие ø 40 мм.
8. Полученные диски разрезают пополам.
9. Половинки последовательно соединяют между собой заклёпками, получая шнек.
10. Внутрь спирали продевают ПВХ трубу ø 40 мм. Трубу соединяют со шнеком термоклеем.
11. Всю конструкцию втягивают в стояк таким образом, чтобы верхняя часть трубы выступала над отверстием стояка на 100 мм. При этом шнек должен оставаться внутри корпуса циклона.
12. У 5 литровой баклажки отрезают горловину и низ таким образом, чтобы нижняя часть конуса плотно оделась на верхний конец канализационной трубы. Внешний диаметр соединения проклеивают пистолетом.
13. Верхнее отверстие горловины склеивают с выводом внутренней трубы.
14. В нижнюю пробку ввинчивают бутылку – накопитель.
15. В горизонтальную трубу вставляют патрубок шланги, второй конец которой соединяют с соплом сборника стружки и опилок деревообрабатывающего станка (циркулярки, фрезера или другого оборудования).
16. Вертикальный вывод соединяют с патрубком шланги пылесоса. Стружкоотсос готов к работе.

Циклон из пластиковых вёдер

В качестве корпуса устройства можно использовать 10 литровые пластиковые вёдра из-под водоэмульсионной краски. Подготавливают следующие инструменты и материалы.

Инструменты

• строительный нож;
• маркер или карандаш;
• циркуль;
• электролобзик;
• шуруповёрт;
• пила-ножовка;
• шило;
• клеевой пистолет.

Материалы

• два пластиковых 10 литровых ведра;
• водопроводная ПВХ труба и уголок ø 32 мм;
• автомобильный воздушный фильтр;
• клеевой стержень;
• строительная фанера;
• кровельное железо;
• саморезы;
• шланги от пылесоса;
• столярный клей;
• герметик.

Пошаговая инструкция сборки циклона

1. С вёдер снимают крышки. Одно из них разрезают по высоте пополам.
2. Отрезок трубы заключают в коробчатую конструкцию из фанеры.
3. Дощечки из фанеры склеивают столярным клеем так, чтобы внутри коробки плотно помещалась труба.
4. Пространство между патрубком и фанерой заполняют герметиком.
5. Делают шаблон из картона или плотной бумаги, который повторяет изгиб боковой поверхности ведра в верхней его части (70 – 100 мм от крышки ёмкости).
6. Приложив шаблон к коробке, карандашом или маркером наносят линию изгиба.
7. Электролобзиком обрезают коробку вместе с трубой, следуя намеченной линии.
8. Конструкцию прислоняют к ведру.
9. Изнутри ёмкости карандашом намечают контуры отверстия патрубка. Делают это таким образом, чтобы патрубок входил в отверстие под наклоном вниз (20 – 300 от горизонтали)
10. Ножом вырезают проём.
11. По периметру прислонённой фанеры изнутри ёмкости прокалывают шилом дырочки.
12. С помощью шуруповёрта саморезами через дырочки крепят фанерное обрамление патрубка к ведру.
13. Проверив надёжность крепления коробки, с внешней стороны клеевым пистолетом герметизируют периметр соприкосновения.
14. Из кровельного железа вырезают круг, диаметром равным внутренней окружности ведра – на высоте 70 мм от днища. Разметку выполняют циркулем.
15. Жестяной круг разрезают наполовину от центра к краю.
16. Внешние края разреза разводят на угол 300.
17. Фигурную вставку устанавливают в ведре враспор.
18. Вставка из жести в форме винта будет способствовать завихрению опилок, стружки и пыли, которые будут быстро отправляться в накопитель (1/2 часть второго ведра).
19. У верхнего ведра срезают днище.
20. Камеру циклона плотно вставляют в накопитель.
21. В крышке верхнего ведра вырезают отверстие ø 32 мм. Это можно сделать соответствующей развёрткой или ножом.
22. В отверстие опускают трубу, длиной 300 мм так, чтобы снаружи оставался патрубок высотой 70 мм.
23. Место соединения обрабатывают клеевым пистолетом.
24. Боковой патрубок соединяют шлангом с соплом деревообрабатывающего станка или мусорособирателя.
25. Выступающую трубу из крышки ведра соединяют со шлангом пылесоса.
26. Для того чтобы в пылесос попадал полностью очищенный воздух, на нижний конец трубы одевают цилиндрический воздушный фильтр.
27. Из жести вырезают пятачок по внешнему диаметру фильтра. Пятачок (заглушку) вырезают с тремя язычками.
28. К язычкам заглушки винтами или заклёпками крепят три полоски из жести, верхние концы которых отгибают.
29. Отгибы крепят к тыльной поверхности крышки ведра винтами.
30. Соединение заглушки и нижнего отверстия фильтра герметизируют клеевым пистолетом.

Циклонный фильтр готов к работе. По мере надобности верхнюю часть циклона вынимают из накопителя и освобождают его мусора. Фильтр периодически чистят зубной щёткой, заводя щетинки в складки гофры.
