Как сделать дверной и Оконный Проем в каркасной стене своими руками: Делаем правильно по технологии – Обзор и Советы

Разница между американской и скандинавской технологиями

Канадские дома — это классическая «платформа» в основе каркасника. Собирается такой дом на гвоздях, славится высочайшей диагональной жесткостью, то есть умеет противостоять сильным ветрам и землетрясениям.

Отличия кроются в монолитном фундаменте в виде цокольного этажа, платформенном перекрытии для всех этажей. Каркас обустраивается из калиброванной сушеной доски 150 или 200 мм. Шаг между стойками по центру составляет 600 или 400 мм.

Характерной особенностью американских каркасников являются стены с одинарной обвязкой снизу и сдвоенной — сверху. Настоящей «библией» строителя канадских домов считается Building Codes или российский свод правил СП 31-105-2002.

Финский дом — типичная скандинавская технология строительства каркасных домов, направленная, в первую очередь, на защиту от шума и энергоэффективность. Конструктивно цокольный этаж отсутствует, и фундамент УШП и УФФ также является перекрытием для первого этажа с теплым полом.

Каркасный скелет строится из первосортной калиброванной доски, сухой, строганной, от 200 мм в ширину. Шаг стоек делается 600 мм. Каркас скандинавского дома изящный и легкий, с ригелем под верхней обвязкой, проходящим с внешней или внутренней стороны стоек.

Полезное: Каркасный гараж: пошаговая инструкция по строительству

Организация коммуникаций очень удобна: перекрестный каркас за пароизоляционным слоем внешних стен вмещает в себе электрику и сантехнику. После монтажа коммуникаций перекрестный каркас утепляют и имитируют брус.

Проемы в финском каркасном доме

Как я уже говорил, есть разные подходы к проёмам в различных школах каркасостроения. Проемы в каркасном доме у финнов выполняются немного по-другому. Никаких сдвоенных стоек тут нет, и это удобно по двум причинам: 1) мы не имеем щелей между стойками (а при использовании доски естественной влажности между стойками щели появляются неизбежно); 2) мы тратим меньше дерева.

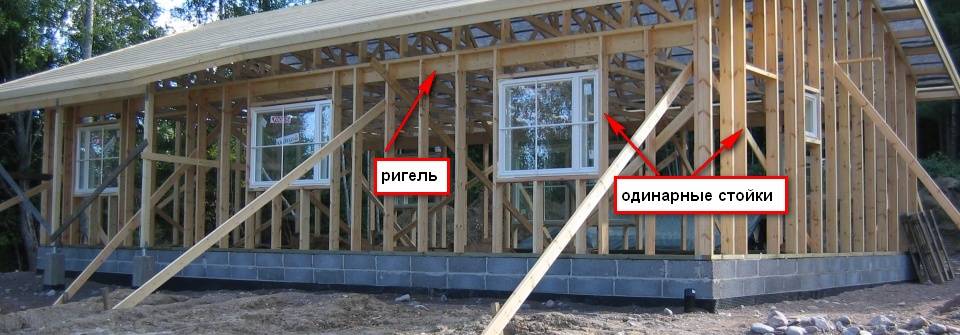

Вместо сдвоенных стоек появляется новый элемент — ригель (на фото выше). Ригель — это доска (стоящая на ребре), врезанная в самой верхней части стоек каркаса (перед нижней обвязкой) снаружи или внутри. Я буду врезать снаружи, ведь это удобнее, но правильнее врезать ригель внутри (но тогда неудобно поднимать стену, хотя это и решается). Ригель распределяет нагрузку от балок перекрытия, а значит, нам не нужен хидер (ригель по сути уже и есть хидер, только во всю длину стены и одиночный).

Не забывайте, что доски редко бывают длиной больше 6 метров, а стены наоборот часто длиннее 6 метров, поэтому ригель будет состоять из нескольких частей. По правилам, он может состыковываться только над стойкой. Лучше, чтобы это была не стойка, на которой состыковывается верхняя обвязка.

Как это выглядит в реальности:

Вот и все основные приемы по оформлению оконных проемов в каркасных домах и отличия между канадским и финским подходами к этому.

Если вы сомневаетесь, какая технология подойдет именно вам, то почитайте отзывы о каркасных домах. Я собрал большое количество отзывов от реальных владельцев каркасников, которые уж точно могут ответить на вопрос, стоит ли вообще жить в таком доме: http://karkasgid.ru/otzyvy-realnyx-zhilcov-o-karkasnyx-domax-k-2017/

Задавайте свои вопросы, обращайтесь по любым вопросам, с удовольствием помогу, чем смогу.

Оконный проем в срубе как заделать

Доброго времени суток. Расскажите пожалуйста как заделать ненужный оконный проем в старом деревянном рубленом доме (каким образом делается стык между существующим бревном и новым брусом и каким образом и чем утепляются места стыков), а затем расширить существующий, для установки оконного блока другого размера.

Игорь, Вологда.

Привет, Игорь из Вологды!

Уточняю: ваш вопрос состоит из двух частей. Первый — как заделать старый проем и второй вопрос — как расширить имеющийся.

Поскольку сруб старый и он уже полностью осел за долгие годы своего существования, то особых проблем быть не должно.

Заделка старого и ненужного оконного проема хозяевами решается по разному. В самом простейшем случае они зашивают проем и изнутри и снаружи обычными деревянными щитами, сколоченными из досок какого либо типа (обрезных, вагонки, имитации бруса, блокхауза и т.п.). Ясно, что для более эстетического восприятия желательно выбирать рельеф нового материала, который бы соответствовал форме старого. Например, если сруб бревенчатый, то предпочтительнее использовать блокхауз шириной приблизительно равной видимой части (сферы) бревна. Если сруб из бруса, то применяют имитацию бруса. Но это по форме.

А основная цель — чтобы заделка проема обеспечивала прочностные свойства и, прежде всего, не была бы «мостиком холода». Для чего как вертикальные, так и горизонтальные стыки делают не сквозными, а ступенчатыми. Либо эти стыки-щели закрываются накладными нащельниками-планками или оконными наличниками по своей форме такими же, что и у остальных имеющихся в срубе оконных проемов. В результате получается «фальш-окно», В Вологде можете пройтись мимо старых кирпичных домов, у которых заложены некоторые окна и обрамлены рельефными цементными наличниками, полное подобие сказанному.

В случае, когда делаются ступенчатые стыки, то с одной из сторон стены (наружной или внутренней) цепной пилой пропиливаются старые бревна (или брус) примерно на четверть своей толщины. /При этом главное не налететь на старые гвозди, иначе цепей не напасешься./ Чаще всего по всему контуру окна с отступлением от имеющегося проема сантиметров на пять или чуть больше. Стамеской убирается лишняя древесина. Получается выборка в четверть.

И тогда делаются два упомянутых выше щита. Один наружный, другой внутренний, разные по своей площади. В зависимости от толщины стен делается соответствующий каркас окна, на который и набивают эти два щита с двух сторон. Внутренняя полость заполняется утеплителем (пакля, мох, изовер, минеральная вата и т.п). Для гарантии от проникновения влаги не лишне с обеих сторон каркаса прикрепить водонепроницаемую пленку. Кое-кто использует пену макрофлекса, но она в обязательном порядке должна быть закрыта от света, иначе быстро разрушится. Каркас крепится «намертво» гвоздями или саморезами.

/Если в наличии имеются обрезки бревен нужного диаметра, то можно обойтись и без каркаса с обшивкой, да и утеплитель понадобится только по щелям. Обрезки бревна выбирают по их низу в виде жолоба-паза, как это и на старых бревнах стен. Верхний обрезок подгоняется по месту. Крепеж С торцов гвоздями или саморезами «вкосаря», то есть наискось. Но выборка все в ту же четверть, вернее на половину в основных старых бревнах и в новых обрезках бревен. Стык получается в виде контура, напоминающего латинскую букву Z. /

Расширение же старого проема под оконный блок большего размера делается по образу и подобию вышеописанного. То есть с выпиливанием в четверть, но уже по размеру внешнего контура нового окна и по толщине оконного блока. Если толщина оконного блока невелика (чаще всего такое бывает у пластиковых окон), то можно пропилить и глубже. Но тогда под установку наличника обрамления окна порой приходится также выпиливать и выбирать под него древесину бревна (бруса).

Не знаю насколько ясно изложил материал, надеюсь основные мысли понятны.

Другие вопросы по теме металлических и межкомнатных дверей, окон:

Причины сложностей с оконными и дверными проемами

Стандартная ширина проема для двухстворчатого окна составляет от 120 до 150 см, что не позволяет установить оконную конструкцию между двух каркасных стоек. Кроме того, тяжелому окну нужна надежная нижняя опора, которая бы поддерживала его вес. Схожие проблемы связаны и с монтажом дверного полотна, которое подвержено большим эксплуатационным нагрузкам.

В такой ситуации возможен единственный выход: локальное увеличение шага между стойками за счет удаления одной или двух каркасных опор. Но такой «расширенный» участок без вертикальных перемычек между нижней обвязкой и обвязочным венцом нарушит баланс распределения нагрузки на фундамент и снизит надежность опоры для балок перекрытия. С учетом того, что оконных проемов может быть несколько на каждой стене, появляется реальный риск скорого разрушения несущих элементов дома. Чтобы избежать таких печальных последствий и не нарушать прочностные характеристики каркаса, необходимо использовать специальные конструкции для укрепления проемов.

Окна из пластмассы

Пластиковые окна – это прочные, надежные и беспроблемные конструкции. Плюсы пластиковых конструкций: высокая герметичность, долгий срок эксплуатации, надежная и прочная конструкция. Принято считать, что пластиковые окна — это самый теплый вид. Сам по себе пластик — это синтетический материал, поэтому он не нуждается в обработке от короедов и прочих вредителей. И цвет самих окон можно выбрать любым.

Установить пластиковые окна достаточно просто. Однако есть и свои минусы – например, образование конденсата, в результате чего образуется грибок и плесень на окнах. Также пластиковые конструкции имеют плохую вентиляцию, и без постоянного проветривания в комнате будет «спертый» и «тяжелый» воздух. При незначительном повреждении пластиковых конструкций ремонт их часто невозможен. При появлении сколов и царапин перекрасить пластиковые окна, как деревянные, не получится.

На что обратить внимание

1. Расстояние между стойками каркасного дома. Такое расстояние должно быть равным ширине минеральной ваты и пенопласта. Если его необходимо уменьшить, то следует тщательно провести все расчеты и знать расстояние между балкой окна и стойкой угла. Для примера возьмем расстояние 400 см. Мы должны поставить стойки таким образом, чтобы ширина проемов была 120 см, 120 см, 120 см и 25 см. Остались 5 сантиметров, которые предназначены для толщины самой стойки.
2. Мостики холода. Необходимо учитывать потенциальные области для мостиков холода, так как дерево плохо сохраняет тепло. Их можно размещать в районе стоек и балок, так как по сторонам от дерева находится утеплитель. Стоек должно быть столько, сколько нужно, поэтому не стоит увеличивать их количество, рассчитывая увеличить надежность конструкции. Максимальный шаг, который можно себе позволить – 60 см.
3. Надежная фиксация. Для фиксации угловых стоек каркасного дома используют несколько способов. Если вертикальные стойки крепятся поверх нижней обвязки, то используют для фиксации гвозди. Металлические уголки очень хорошо помогают, когда необходимо выполнить Т-образное соединение. Также в основе каркаса используют уголки или стыки. Для более надежной фиксации при усыхании досок, используют частичную врезку. Когда выполняют сборку каркаса, для фиксации используют временные укосины. Они нужны, чтобы соединять несколько вертикальных стоек. Помните, что дюбель-анкер не предназначен для крепления в деревянных поверхностях.

Как использовать ненужный проем

Иногда в результате перепланировки в помещении образуется ненужный проем. Самый простой способ скрыть его – заставить мебелью или зашить гипсокартоном. Если стиль интерьера позволяет, то можно повесить большое панно или ковер, выполнить декоративную драпировку.

Функциональные ниши в стенеИсточник divalmebel.ru/

Однако существуют более функциональные решения. Зашить гипсокартоном можно одну сторону, тогда получится ниша. Использовать ее можно в разных целях:

• В качестве стеллажа, установи внутри полки – деревянные для книг или стеклянные для посуды и сувениров.
• В качестве декоративного пространства для картины, статуи, декоративного фонтана или другого арт-объекта.
• В качестве будуара – достаточно повесить зеркало и консольную полочку для косметики.
• В детской можно организовать стеллаж для хранения игрушек и книг, а на кухне – посуды.
• Если проем большой, то в него можно установить изголовье кровати – это позволит сэкономить свободное пространство.

В нише в зависимости от ее размера также организуют зону хранения, устанавливают рабочий стол или располагают мини-кладовую. Еще один вариант – световое панно.

Маскировка проемаИсточник vnegoroda.com

Особенности каркаса

Каркасный дом почти всегда состоит из деревянных деталей и в очень редких случаях используют металлический профиль.

Поэтому необходимо рассчитать нагрузку на такие детали и обратить особое внимание на угловые части строения. Чтобы нагрузка на фундамент была равномерной, необходимо сделать обвязку каркаса сверху и снизу. Чтобы нагрузка на фундамент была равномерной, необходимо сделать обвязку каркаса сверху и снизу

Чтобы нагрузка на фундамент была равномерной, необходимо сделать обвязку каркаса сверху и снизу.

От этого зависит возможность установки тёплых окон. Такие окна значительно увеличивают нагрузку на конструкцию здания, в особенности, если дом состоит из облегчённых щитов.

Если же вы задумали строительство дома с большими окнами, то это будет очень трудно осуществить своими руками. Это касается также и оборудования дверных проёмов.

Расстояние между стойками должно быть примерно около одного метра, но там, где должны быть проёмы для окон, расстояние должно быть немного больше.

Чтобы не усложнять конструкцию, рекомендуют устанавливать окна с длиной менее 120 см.

Грамотно снятый размер — залог успеха!

Стандартными размерами дверных полотен являются

• высота 2000 мм
• ширина 600 мм, 700 мм, 800 мм и 900 мм

Все остальные размеры, выходящие за рамки — как правило являются заказными позициями. (Я имею ввиду одинарные полотна, а не распашные)

К размеру полотна необходимо прибавить 70 мм — такова стандартная ширина дверной коробки. Если размеры дверной коробки другие, то и размер естественно изменится в большую, либо в меньшую сторону. И еще прибавляем 6 мм — это технологический зазор между полотном и дверной коробкой.

Теперь необходимо проверить как становится дверная коробка в дверной проем. Если его необходимо расширить, то не спешим сразу все ломать. Трезво оцениваем ситуацию — возможно придется усилять проем перемычками. Ежели нужно уменьшить проем, то закладываем его кирпичом, либо «нашиваем» бруски — все зависит от ситуации.

Обычно размеры дверных проемов контролируются на стадии строительства, но в старых частных домах (таких как у меня) бывает «жесткие» несоответствия.

Следующий важный размер — это зазор от пола до дверного полотна. Перед тем, как его рассчитать нужно проверить уровень полов на ширину «распаха» двери.

Сделать это можно двумя способами:

1. При помощи гидроуровня

На боковых стенах проема выставляем метки в одном уровне. Измеряем расстояние от каждой метки до плоскости пола. Та разница, которую вы получите при измерении должна быть добавлена к минимальной высоте стоек, чтобы при открытии дверь не упиралась в пол. Если вы все-таки «проморгаете» этот момент, то устранить его можно только подрезкой дверного полотна, а это то еще «рукожопство»:(

      2. С помощью лазерного уровня

Если вы счастливый обладатель лазерного уровня, то все значительно упрощается. Выставляем уровень и при помощи строительного угольника определяем кривизну полов. Полученные значения учитываем при выставлении размеров

Минимальный зазор делают 10 — 15 мм, в зависимости от того, какое напольное покрытие планируется . Но лучше сразу уложить линолеум, либо ковролин, либо ламинат, а затем производить монтаж.

Смотрите таблицу соответствия дверных блоков и проемов.

И вот еще таблица типовых размеров дверных коробок

Параметры дверных проемов и общие требования

Говоря о работах по перепланировке многоэтажных зданий и созданию новых проходов, требуется изучить государственные СНиПы и ГОСТы. В официальных документах указаны параметры и технологии, применяемые к дверным проходам. Габариты, установленные государственными нормами:

1. Стандартная высота проема — 2000 мм. Можно увеличить высоту до 2100 мм.
2. Ширина будет зависеть от расположения полотна с коробом. Для входных дверей — 900-1000 мм. Проходы в жилые комнаты — 700-800 мм. В ванной и туалете ширину можно делать меньше, чем в жилых комнатах.
3. Толщина стен не поддается строгому регламентированию в официальных документах.

Чертежи, схемы и разрезы

Если вы собираетесь строить каркасное строение самостоятельно, без подробного чертежа, на котором будет указана и каркасная стена в разрезе, не обойтись. Это позволит четко представить себе расположение и порядок установки всех несущих конструкций и внутренних перегородок и избежать наиболее распространенных ошибок.

Важно! На чертежах четко указываются не только варианты соединения конструктивных элементов между собой, но и схемы прокладки инженерных коммуникаций. В большинстве своем современные чертежи стен каркасного дома делают в специализированных компьютерных программах, куда заносятся такие параметры, как вид и толщина материалов стен, расположение несущих стен и перегородок, количество комнат, внешние параметры типа влажности, вида почвы, средней температуры в данной местности и т

д

В большинстве своем современные чертежи стен каркасного дома делают в специализированных компьютерных программах, куда заносятся такие параметры, как вид и толщина материалов стен, расположение несущих стен и перегородок, количество комнат, внешние параметры типа влажности, вида почвы, средней температуры в данной местности и т. д.

Схема и структура стены каркасного дома обязательно содержит следующее:

1. Вид стены и ее габариты.
2. Нюансы конструктивного соединения стен между собой, а также с полом и кровлей.
3. Расположение оконных и дверных проемов.
4. Последовательность слоев (теплоизоляционного, парозащитного и т. д.), их толщина, особенности монтажа и вид материалов для каждого из них.

Пошаговый план выполнения действий

Первый вариант

Рассмотрим наиболее распространенный вариант – расширение дверного проема в кирпичной стене. До начала производства работ обязательно должна быть установлена усиливающая металлическая перемычка над проемом.

Сбиваем слой штукатурки с поверхности в местах, где запроектировано расширение и над проемом так, чтобы была видна перемычка и кладка над ней – достаточно 30см.

Размечаем будущий проем мелом, грифелем, иным материалом, оставляющим заметный след. Ширина проема не может превышать 2 метра потому, что перераспределение нагрузок может стать опасным, или, если это имеет место, то идут на установку дополнительной опоры — колонны.

В случае, если перемычка (прогон) оказалась короче ширины проема, то ее следует подпереть стойками на время выполнения работ, чтобы избежать случайного обрушения.

Она воспримет часть нагрузки от вышележащих конструкций, и вы сможете спокойно работать. Края ее обязательно должны заходить за границы будущего проема на расстояние не менее 250мм с каждой стороны.

Рассмотрим теперь самый ходовой вариант того, когда обрамление выполняется из двух спаренных швеллеров №14-20, которые стягиваются между собой сквозными шпильками с шайбами и гайками.

Перед установкой новой перемычки над проемом в стенке выполняются посадочные места – ниши с двух ее сторон, сразу же над существующей перемычкой.

Глубина ниши для установки швеллера должна примерно равняться размеру полки швеллера, чтобы он не выступал за плоскость кладки и впоследствии был спрятан под слоем штукатурки.

Количество шпилек по соображениям прочности должно быть не менее трех — диаметром 16мм и более, расстояние между шпильками не более 400мм.

При стягивании швеллеров для равномерного прилегания к поверхности ниши под стенки швеллера подкладывают раствор М-100, который заполняет неровности на внутренней поверхности ниши.

В стенках швеллеров просверливают отверстия диаметром чуть больше, чем диаметр шпилек. Отверстия на обоих швеллерах должны быть соосными. Швеллер устанавливают в нишу и размечают сквозные отверстия в стенке, которые затем просверливают. После этого производится установка перемычек.

Вот теперь можно приступить к разборке кладки для уширения дверного проема по разметке до фундамента либо плиты перекрытия.

Расширение проема в кирпичной стене связано с получением ровных вертикальных краев разбиваемого проема, что достигается выпиливанием фрагментов кладки пилой «болгарка» с алмазным диском.

Ох, и неблагодарное это дело – пыль везде, плохо поможет и смачивание водой. Работать приходится в респираторе. Резка выполнена, разобрать кладку удобно перфоратором.

Если перемычка по длине окажется меньше ширины проема и она как – бы «нависает» над ним, то ее необходимо демонтировать.

Следующий шаг – установка боковых стоек, обрамляющих проем и упирающихся верхним концом в металлическую балку — перемычку. Их выполняют из уголка 75-100мм. Связь с балкой фиксируем приваркой в углах на стыке уголков жесткости.

Стойки должны быть жестко зафиксированы в проеме, для чего они соединяются между собой по толщине стены полосовой сталью, к которой приваривают забитые в стену заостренные штыри из арматуры диаметром 12мм.

По низу проема делают распорку из уголка 45-50мм или арматуры диаметром 20 – 25 мм, которая потом спрячется в толще пола. Все металлические элементы свариваются между собой, образуя прочный металлический каркас – так называемую «обойму».

Так же возможно расширение дверного проема в кирпичной стене с усилением перемычки из двух уголков № 100-150. Между собой уголки соединяются стягивающими планками, полосами. Далее все выполняется аналогично, как описано выше.

Усиливаем расширенный проем уголком

Замер проема перед покупкой окна

Для выполнения установки пластикового окна своими руками необходимо заказать и купить ПВХ конструкцию подходящих размеров. Поэтому нужно провести точные замеры проема, где будет монтироваться поливинилхлоридное изделие.

Перед началом выполнения замеров необходимо определить вид проема. Он бывает ровным, который имеет одинаковую ширину с внутренней и внешней стороны стены.

Чертеж размеров ПВХ окна

А также встречаются проемы с четвертью. У них наружный размер меньше. Четверть представляет собой внутреннюю рамку шириною 6 см. Это соответствует 1/4 части кирпича. Такой выступ препятствует выпадению оконной конструкции и позволяет выполнить более надежный монтаж.

При заказе или покупки уже готового поливинилхлоридного окна с комплектом дополнительных деталей необходимо знать его горизонтальный и вертикальный размер. Нужно также владеть информацией относительно длины и ширины подоконника и всех откосов.

Точный расчет размеров ПВХ окна для проема с четвертью сопровождается выполнением следующих действий:

• измеряется узкая часть проема в 3-4 местах (ширина между четвертями);
• к наименьшему результату среди всех полученных значений прибавляется 20-30 мм;
• измеряется реальная высота проема.

При определении габаритов пластикового окна для ровного проема нужно от ширины места установки отнять 3 см, а от высоты — 5 см. Это выполняется, чтобы получить слева, справа и сверху рамы зазоры примерно по 1,5 см под монтажную пену. Такие действия также позволяют снизу установить подоконник, для которого требуется около 3,5 см свободного пространства.

Ширина подоконника выбирается в соответствии со своими предпочтениями. На нем при необходимости должны помещаться цветы в горшках. Рекомендуется к ширине внутренней части проема прибавить около 10 см. Идеальный вариант, когда подоконник выступает за внутреннюю плоскость стены максимум на 6 см. В этом случае конвекционные потоки от горячей батареи смогут беспрепятственно проникать к пластиковому окну и препятствовать запотеванию стеклопакета. Общая длина подоконника должна быть больше примерно на 10 см оконного проема.

Ширина отлива рассчитывается так же, как и у подоконника. Нужно только измерять наружную часть проема, а потом к полученной величине прибавлять 10 см на загиб. Дополнительно необходимо учесть толщину утеплительного и отделочного материала при наличии фасадной облицовки.

Точные габариты откосов определяются после монтажа ПВХ окна и подоконника. Поэтому их размеры должны быть с запасом. Излишки обрезаются по факту во время выполнения монтажных работ.

Чертеж размеров ПВХ окна

По результатам всех измерений составляется чертеж металлопластиковой оконной системы. На нем указываются размеры рамы и других элементов конструкции, расположение створок и глухарей, выбранная фурнитура, которую при необходимости помогут подобрать сотрудники фирмы-производителя ПВХ окон.
