Подъемная кровать своими руками: Изготовление кровати – шкафа: Особенности конструкции

Модели для малогабаритной квартиры

Мебель-трансформер выпускается разных видов:

Кровать-диван для малогабаритной квартиры подходит идеально. Это полноценное спальное место, которое при необходимости превращается в диванчик. Последний может быть классической прямоугольной формы, угловым и даже нестандартным, например, с закругленными краями.
Еще одна модель — софа, превращающаяся в шкаф. Такой вариант подходит для детей, так как позволяет освободить место для игр. Кровать может быть вертикальной или горизонтальной.
Кресло-кровать — самый привычный вариант, повсеместно используемый. Он позволяет быстро получить дополнительное спальное ложе и в собранном состоянии не занимает много места. Такая мебель часто продается в комплекте с обычными диванами.
Стол-кровать трансформер позволяет совмещать в маленьком помещении сразу 2 зоны: спальную и рабочую

При выборе такого изделия следует обращать внимание на габариты столешницы, за ней должно быть комфортно заниматься. Оптимальные размеры: ширина — 120 см, длина — 60 см.
Для небольшой комнаты подойдет кровать-подиум

Такую модель можно сделать своими руками. Особенность мебели в просторном месте, предназначенном для хранения вещей, игрушек. Сам подиум в дневное время можно использовать для игр.

Преимущества и основные особенности диванов-кроватей, варианты дизайнаДвухъярусные модели могут трансформироваться в шкаф или диван. Такой вариант подходит для детской, в которой размещаются сразу двое ребятишек. А вот для гостиных придуманы более дорогие изделия — это стенка-кровать. Ложе прячется за раздвижной дверцей, может быть установлено по центру модели либо сбоку. Иногда такую конструкцию ставят в столовой.

Детская комната редко бывает просторной. В ней нужно поставить сразу несколько предметов мебели: шкаф, кровать, стол, оборудовать место для игр и спорта, поэтому трансформирующиеся изделия — лучший вариант. Например, откидная кровать, которая прячется в шкаф, освобождает много свободного места для игр. Такая мебель может быть и двухъярусной — для двоих детей. Для того чтобы организовать удобный уголок для учебы, подходит стол-кровать. В модели совмещается односпальное ложе с письменным или компьютерным столиком. Мебель бывает разных вариаций: с выдвигающимися столешницами, двухъярусной (постель располагается на втором этаже), в комплекте со шкафом.

Кресло-кровать

Кровать-диван

Кровать-подиум

Софа

Стол-кровать

Пошаговый фоторепортаж

В качестве образца возьмем следующую модель:

под его размеры

Приготовьте необходимый инструмент: рулетку, дрель, сверла, циркулярную пилу, набор Kreg Jig, измерительный уголок, болты и саморезы различной длины. Эти вещи постоянно должны находиться под рукой.

Работа начинается со сборки стоек–боковин:

С помощью угольника убедитесь, что все углы собранной конструкции прямые. Наметьте места, где будут закреплены борта:

Крепеж бортов со стойками:

При необходимости скреплять доски нужно изнутри под углом. Чтобы просверлить направляющие отверстия – воспользуйтесь незаменимым приспособлением Kreg Jig. Это удобный и простой в эксплуатации инструмент.

Закрепите борта будущей кровати к стойкам:

Каркас кроватки почти готов:

Теперь крепите борта второго яруса:

Затем подготовьте места, где будут крепиться лаги под матрас:

Неровности и сучки каркаса сначала зашпаклюйте, затем зашкурьте. Далее нужно сделать лесенку на второй ярус.

Покройте первым слоем лака на водной основе. В данном случае выбран Лакра «Дуб». Одним из его преимуществ является то, что он почти не пахнет

Это важно, так как в доме находятся маленькие дети. Однако есть у него и весьма неприятный недостаток — зашкурить его практически невозможно, и даже после высыхания остается липкий слой:. Второй этаж почти готов

Далее можно крепить лаги

Второй этаж почти готов. Далее можно крепить лаги.

Вид на лестницу:

Лестница в таком виде не совсем удобна – она «режет» ноги, поэтому ее нужно будет немного модернизировать. Но об этом чуть позже.

Верхний этаж уже готов:

Видно, что нужно наращивать борта. Со стороны стены добавлять ничего не нужно. Кровать будет вплотную стоять к стене, значит там падать некуда. С других сторон это надо будет обязательно сделать.

Далее укладывайте лаги нижнего яруса:

Теперь о лестнице. Чтобы спускаться по ней не оказалось неловко и больно, немного обработайте края перекладин ручным стругом или шлифовальной машинкой. Такая процедура придаст им аккуратный вид:

Результат трудов:

В итоге у вас получится надежная и устойчивая конструкция. Теперь с уверенностью можно сказать, что сделать такую кровать самому при том изобилии материалов и необходимых инструментов, которым наполнены полки строительных магазинов, совсем не сложно.

Материал

Кровать категории “своими руками” лучше делать из дерева; оно обойдется дешевле ЛДСП при той же сложности работы, но кровать прослужит долгие десятилетия. Мебельный массив выйдет дороже ЛДСП, но можно обойтись строевым лесом без дефектов, если брать с закрытого отапливаемого склада. Пиломатериалы, хранимые под навесом или на открытом воздухе, на мебель годятся только после длительной досушки дома, причем из-за коробления образуется много отходов. Детскую кроватку, тумбочку, комод или журнальный столик из такого леса еще можно выкроить, но на взрослую кровать с ее сильно нагруженными деталями он точно не пойдет.

Кровать на несколько лет, пока не соберется деньжат на качественную мебель, можно делать из ДСП простой шлифованной, не ламинированной. Обойдется она вместе с покраской/лакировкой или обтяжкой самоклейкой под дерево не дороже деревянной. Проблемы усушки и коробления, естественно, отпадают, но срок службы кровати не превысит 20 лет вследствие естественной порчи связующего. Конструкции кроватей из ДСП имеют ряд особенностей, рассматриваемых далее.

А если все-таки массив?

Мебельный массив дерева дорог, но так же как и ДСП, гарантирован от коробления и усушки. И на кровать его пойдет куда меньше, чем на шкаф. Если вам такое престижное удовольствие по карману, то для образца на рис. изделие немецких мастеров: оригинальная двуспальная кровать из конструкционного массива дерева. Брус и прочие пиломатериалы не применяются. Исходный вариант с изголовьем-жалюзи предназначен к установке посреди комнаты. Такое изголовье у стены будет пылиться, но его можно и не делать, или сделать другое, см. далее. На одну только раму массива уйдет немногим более 2 кв. м; по деньгам для сосны это выйдет порядка 10 тыс. руб. Самая дешевая готовая кровать из массива стоит как минимум втрое дороже.

Чертежи деревянной кровати

О соединениях

Деревянная кровать будет наиболее долговечной, если собрать ее на столярных соединениях. Чаще всего используются пазогребневые, закрытые и открытые, и врезка вполдерева или на четверть. Шканты и шпонки применяют реже вследствие меньшей их прочности. Все соединения «дерево по дереву» обязательно проклеиваются.

Столярные соединения набирают расчетную прочность некоторое время, до 2-х недель, требуют достаточно высоких производственных навыков, специнструмента и отдельной мастерской, т.к. дают много опилок и стружки. Поэтому кровать домашнего изготовления собирают на металлических соединителях. Крепеж придется подтягивать по мере усыхания дерева, но кровать «на стали» примет полную нагрузку немедленно по изготовлении.

В кроватях «на время» и, в отдельных случаях, долговечных (см. далее) целесообразно применять универсальные тонкостенные стальные перфорированные пластины. Из них можно выгибать уголки, карманы или то и другое вместе, поз. 1 на рис. Уголки в таком случае лучше брать с выштампованным ребром жесткости, поз. 2.

Металлические соединители деталей кроватей

Кровать «на стали надолго» лучше собирать на болтах с гайками; головки болтов в лицевых поверхностях заделываются так же, как конфирматы: декоративными заглушками или шпаклевкой из ПВА или жидких гвоздей на опилках. Но контрение гаек парами стальная шайба – пружинная шайба, как на поз. 2, на дереве отходит в прошлое. Лучше взять фасонные гайки с рифленой нижней поверхностью (пресс-гайки) в комплекте с тефлоновыми шайбами. Упругий прочный тефлон вечен, гайку от развинчивания удержит не хуже гровера или лепестковой шайбы, а подтягивать соединение, скорее всего, вообще не придется.

О гвоздях

Рифленый гвоздь

О соединениях гвоздями сейчас и говорить-то не принято. Мол, архаика дедовская, а вот шуруповерт с конфирматами – круто. Но сбрасывать гвозди со счетов рано. Помимо дешевизны крепежа, гвозди не требуют подготовительных операций (сверления), специнструмента, изнашивающихся сменных рабочих органов к нему и не дают отходов. Что до шума, то опытный столяр «тюкает» 100-мм гвозди 200-граммовым молотком так, что в соседней комнате слышно, только если прислушаться.

В продаже имеются рифленые гвозди, см. рис., держащие дерево не хуже конфирматов и так же самоподтягивающиеся по мере усыхания древесины. В узлах, где эксплуатационная нагрузка не стремится выдернуть гвоздь, соединения на них вполне надежны, а если нагрузка приходится вдоль гвоздя от шляпки к острию, надежны абсолютно. В кровати таких узлов хватает, хотя бы крепление проставок к царгам, см. ниже.

Схема каркаса

Отрежьте 2 торцевые и 2 длинные доски в соответствии с нужным размером, и соберите их в прямоугольник. Закрепите все это проушинами и деревянными шинами. Соединения должны представлять Ш-образную форму. Гнезда необходимо вырезать лобзиком или выдолбить долотом. Пазы должны получиться глубиной – 50мм, и шириной -20-30мм. Для закрепления необходимо смазать проушины столярным клеем и соединить детали. С помощью струбцин нужно зафиксировать детали под углом 90 градусов, и подождать пока клей полностью не высохнет.

Каркас такой формы – это качественное изделие. Конструкция такого вида – это пример традиционного столярного соединения. Если не выходит сделать проушное серединное соединение, то также можно использовать для скрепления каркаса шиповое крепление. Для этого нужно взять доски и выстругать в их боковых сторонах отверстия, диаметром как у деревянного шипа, смазать их клеем и собрать.

Самым простым способом сбора основания кровати из древесины, является скрепление саморезами с дополнительным укреплением при помощи металлического уголка.

Типы изголовья

Кровать с изголовьем – это стильное решение для всего помещение. Намного красивее будут выглядеть изделия с витым и узорчатым изголовьем, чем совсем без него. Оригинально смотрятся модели с мягким изголовьем, которое обеспечивает дополнительное удобство для головы. Изголовья с мягким основанием могут быть выполнены из кожи, материала.

Виды изголовий:

• навесные — это живописные полотна, которые прикрепляются к стене. Внутри они заполнены мягким наполнителем, а сверху покрыты обивочной тканью;
• приставные — изголовья приставного типа внутри имеют место для хранения различных постельных принадлежностей;
• стационарные — этот тип комплектуется вместе с кроватью как единое целое.

СтационарноеНавесноеПриставное

Многие дизайнеры предлагают разные идеи изголовья для двуспальной кровати, которые можно сделать самостоятельно из разных предметов:

• мебели, шкафов, тумбочек;
• ковров;
• панелей, обернутых тканью;
• дизайнерских перегородок;
• старых книг, деревянных реек, старых дверей.

На сайтах имеются разные фото с видами изголовий для кроватей с двумя спальными местами.

Выдвижные элементы

Для того чтобы максимально задействовать все свободное пространство комнаты под кроватью, можно соорудить специальные выдвижные ящики, например, для белья или других нужд. Они, как правило, изготавливаются из фанеры, лицевая часть – из цельного дерева. Главное условие – это высота кровати, то есть, расстояние от пола до каркаса. В зависимости от неё уже подбираются и размеры ящиков. Для удобства к их основанию обычно крепят колесики. Если же немного изменить конструкцию каркаса, то к его бокам со внутренней стороны и к боковинам ящика можно установить специальные полозья для ящиков.

Двуспальная кровать с возможностью установки выдвижных элементов. Подробное разъяснение технологии сборки.

Смотрите это видео на YouTube

Если у вас имеются хорошие навыки работы с деревом, попробуйте сделать подъемный каркас наверх, в магазинах сейчас можно купить все составляющие части подъемного механизма. Поверьте, результат стоит того! В данной статье, мы не рассматриваем этот вопрос, так как ориентируемся все же на начинающего.

Какой механизм трансформации лучше

При выборе механизма трансформации в первую очередь следует исходить из интенсивности использования своей кровати. Чтобы диван превратился в кровать, они могут отвечать:

• мягкий;
• амортизаторы (доводчики);
• подшипники, механические элементы.

Первым делом нужно сделать каркас шкафа, который прочно закрепят на стене.

Пружинный механизм отличается проблемой растяжения при частом использовании, а металлический звук рабочих пружин не самый приятный.

Определитесь с механизмом опускания шкафа-кровати.

Газовые амортизаторы (их еще называют газлифты, реже — доводчики дверей) отлично справляются со своей задачей, но и они могут выйти из строя, поэтому при их использовании рекомендуется предусмотреть возможность беспрепятственной замены.

Каждый выбирает для себя механизм опускания кровати-шкафа.

Подшипники используются реже любого другого варианта из-за специфики преобразования конструкции. Это связано с тем, что подшипник не отвечает за плавность развития, то есть каждый раз приходится вручную поднимать весь механизм самостоятельно.

В течение нескольких лет газ постепенно сбрасывается из стойки, после чего потребуется замена стойки или всего механизма.

Распространенные проблемы и ошибки

Главной проблемой при сборке кровати с подъемным механизмом становится несоблюдение расчетов и неточное соединение углов

Очень важно соблюдать размеры планок. Если нет возможности разрезать листовой материал в домашних условиях, лучше заказать распил. Классические размеры двухспальной кровати с дополнительным устройством подъемного механизма

Классические размеры двухспальной кровати с дополнительным устройством подъемного механизма.

Точная стыковка углов обеспечит надежность конструкции и точное прилегание подъемной планки к основанию. Если выбран механизм подъема с газлифтом, необходимо уточнить его усиление: для каких моделей кровати он подходит. Его монтируют с помощью гаек со стопорным кольцом и шайб из фторопласта. Цилиндр креплений должен быть вверх.

Кровать с широкими бортами основания, изготовленная из дерева.

Бывает, что подъемную планку довольно тяжело приподнимать. Дело может быть в креплениях, которые закручены слишком туго. При установке их необходимо закрутить до упора, а затем слегка ослабить, чтобы получить минимальный люфт. Затем убедиться, что механизм работает правильно.

Весь процесс сборки должен выполняться строго по инструкции.

Для удобства подъема планки стоит монтировать на каркас ручки, а также ограничитель для матраса. Этот нехитрый способ сделает эксплуатацию кровати еще удобнее. Кровать с подъемным механизмом, собранная вручную, гораздо надежнее заводских моделей.

Для завершения сборки осталось лишь уложить дно кровати и надеть чехол на ее периметр.

Все дело в возможности выбрать материалы самостоятельно. Такая мебель будет стоить дешевле. Учитывая, что процесс сборки не так сложен, это может стать серьезной экономией для бюджета.

Поэтапная схема сборки трансформера для малогабаритной квартиры

Подготовка

Приняв решение сделать мебель трансформер своими силами, необходимо все тщательно продумать. Начать следует с:

• создания подробного чертежа;
• определения размеров;
• выбора материалов;
• подготовки инструментов;
• подбора цветового решения и дизайна.

Размеры

Размер спального места выбирается согласно свободному пространству помещения. Если комната просторная и светлая, можно сделать довольно габаритную мебель с просторным двуспальным местом. Для супружеских пар подойдут кровати, размерами от 1600х2000  до 1800х2000.

А вот для детей, подростков и одиноких людей можно остановить выбор на изделиях, размерами от 1200х1900 до 1500х1900.

Совет. Для небольших тесных комнат лучше выбирать модели с горизонтальным положением кровати.

Чертеж с размерами

Создание эскиза является важным моментом в изготовлении мебели. Его можно сделать своими силами с помощью карандаша, линейки и листа, можно заказать в специальной компании, где вам произведут точные расчеты, исходя из модели шкафа-кровати.

Совет. Если вы хорошо владеете персональным компьютером, можно скачать специальную программу по раскрою мебели. Она создаст грамотный и точный чертеж всех элементов мебели.

Если пользоваться услугами профессионалов или компьютерной программой, с помощью грамотно составленного чертежа проще будет собирать мебель своими силами, так как в чертежах не будет неточностей. А при самостоятельном расчете, не имея навыков в данной сфере, можно столкнуться с определенными трудностями. Например, могут не совпадать размеры деталей и тому подобное.

Инструменты и материалы

В подготовительный этап сборки входит подготовка инструментов и материалов. Чаще всего, мебель трансформер изготавливаются из натурального дерева или ламинированного ДСП. Что касается массива, он обладает следующими качествами:

• натуральностью;
• долговечностью;
• устойчивостью к механическим повреждениям.

ЛДСП является:

• прочным и надежным;
• доступным в цене;
• богатым на интересные текстуры, фактуры и цветовые решения.

Из инструментов потребуется подготовить или приобрести:

• шуруповерт;
• дрель;
• электрический лобзик;
• рулетку;
• мебельные шурупы;
• саморезы;
• шлифовальную машину;
• шестигранные ключи;
• набор отверток;
• откидной механизм и прочую фурнитуру.

Как сделать самому в домашних условиях?

После создания чертежа, покупки расходных материалов, подготовки инструментов, можно приступать к изготовлению мебели.

Одни предпочитают изготавливать детали своими руками с помощью имеющегося чертежа и необходимых электроинструментов. Другие – пользуются услугами компаний, где делают распил всех деталей. Второй вариант более удобный.

После распила и торцевания деталей все, что от вас потребуется – просверлить отверстия в нужных местах и в правильном порядке собрать мебель.

Сборка шкафа-кровати делится на определенные этапы:

1. Сначала собирается корпус шкафа, в середине которого, будет скрываться спальное место. Состоять такой корпус должен из: задней стенки, плинтуса и полки для упора. Все детали необходимо крепить друг к другу саморезами на расстоянии 25 см друг от друга. Собранный корпус шкафа устанавливается на заранее подготовленное место.
2. Следующим этапом будет установка собранного корпуса на место и его фиксация к стене.
3. Теперь можно приступать к сборке основания кровати. Оно состоит из рамки с досками, и его высота должна четко соответствовать размерам матраса.
4. Теперь после сборки всех остальных частей изделия, прочно фиксируем основание с коробом с помощью саморезов.
5. Крепим откидной механизм согласно прилагаемой производителем инструкцией.
6. Завершающим этапом сборки является соединение корпуса с остальными элементами и установки фасада.

Важно. Мебель необходимо устанавливать на идеально ровную поверхность. Основание спального места должно строго подходить под размеры собранного каркаса шкафа

Основание спального места должно строго подходить под размеры собранного каркаса шкафа.

Установка фасада является финишным этапом декорирования шкафа-кровати. Лучше всего выбирать глухие фасады из ЛДСП.

В завершение сборки, шкаф-кровать трансформер можно укомплектовать полками для книг, стеллажами и другими элементами.

Вот и весь несложный процесс изготовления шкафа-кровати своими руками. Теперь потребуется установить заранее приобретенный матрас и надежно зафиксировать его ремнями безопасности.

Важно. На фальшдверях ни в коем случае нельзя использовать зеркала. Так как они не предназначены на такие нагрузки и со временем могут треснуть.

Пошаговая инструкция

Работу разбил на несколько этапов:

• подготовка и сборка деталей из МДФ,
• монтаж вкладного каркаса под матрас,
• изготовление подъёмных механизмов,
• сборка каркаса кровати с подъёмным механизмом своими руками.

Подготовка и сборка деталей из МДФ

1. На листе бумаги нарисовал чертежи кровати с подъёмным механизмом.

1. На листе МДФ карандашом с помощью рулетки и металлической линейки нанёс разметку будущих деталей корпуса.
2. Лист МДФ разрезал на удобные для раскроя части.
3. На верстаке закрепил струбцинами части листа МДФ.
4. Электролобзиком вырезал элементы для сборки корпуса кровати 1600 х 2000 с подъёмным механизмом.
5. Торцы всех деталей протёр влажной тряпкой.
6. Прижимая утюгом кромочную ленту, прогладил все торцы, кроме тех, которые обращены к полу.
7. Выставил изголовье (1664 × 772 мм), две боковые царги (2054 × 296 мм), заднюю стенку (1664 × 296 мм) и поперечную доску (150 × 1608 × 20 мм).
8. С внешней стороны угловых соединений просверлил по 2 отверстия под конфирматы.
9. Крестовой отвёрткой установил крепёж.
10. Головки конфирматов закрыл пластиковыми заглушками на клее ПВА.
11. Внутри 4 углов шуруповёртом установил пластмассовые уголки.
12. Для обеспечения дополнительной жёсткости каркаса установил поперечную доску, соединив её с боковинами металлическими уголками на шурупах.
13. Лист ДВП обрезал электролобзиком до размеров 2054 × 1664 мм.
14. Собранный каркас поставил набок. По всему периметру кровати шурупами закрепил лист днища из ДВП.
15. Снизу по углам каркаса и посередине царг просверлил отверстия. В них вставил ножки. Пластиковые опоры обеспечивают лёгкое передвижение мебели по полу. При влажной уборке помещения ножки исключают контакт МДФ с мокрым полом.

Монтаж вкладного каркаса под матрас

Купил вкладной каркас в разобранном виде, что удобно для перевозки его в транспорте. Следуя инструкции, собрал выдвижное основание без особого труда. Для этого понадобился гаечный ключ и отвёртка.

Изготовление подъёмных механизмов

Не каждому под силу сделать самому подъёмные механизмы. Их можно приобрести в собранном виде в строительном супермаркете. Я решил изготовить подъёмники сам. Подъёмники делал по чертежу.

Для изготовления узлов механизмов потребовалось:

• уголок 32 × 32 мм длиной 700 мм – 2 шт.;
• стальная полоса 50 х 640 х 3 мм – 2 шт.;
• стяжки длиной 150 мм – 2 шт.;
• стяжки длиной 430 мм;
• шарнирные втулки – 8 шт.;
• газовые амортизаторы – 2 шт.

Единственным затруднением явилось формирование вертикальных прогибов в стальных полосах под шарнирное крепление нижних концов рычагов. Мне сделали их в слесарной мастерской, используя небольшой пресс.

Сборка кровати с подъёмным механизмом своими руками

Оставалась самая сложная операция – сборка каркаса кровати и механизма подъёма в единую конструкцию. Для окончательной сборки я попросил помочь двух своих друзей. Работа была выполнена согласно пунктам следующего списка.

1. С помощью двух помощников, которые держали вкладной каркас, болтами прикрепил верхние части подъёмников к раме.
2. С внешней стороны боковин головки болтов закрыл пластиковыми заглушками под цвет МДФ.
3. Окончательно проверил надёжность и правильность крепежа всей подвижной конструкции кровати.

Немного предыстории

Раздвижная кровать своими руками для гостей

Каркас раздвижной кровати решено делать из металлической квадратной трубы 15*15*1,5 мм, чтобы понадежнее. А то отдыхают – то здоровенные дядьки) На две кровати использовали 36 м.п. Стоимость около 2 тыр.

Попутно приобрели досточки для  «ламелей» — сечением 20*40 мм – на первую кровать. На вторую – перестраховались и взяли 30*40 мм, попрочнее.

Металлопрокат режем по размерам и свариваем в рамы. Металл толщиной 1,5 мм сварить и не прожечь без опыта достаточно сложно. Поэтому, если мало опыта, лучше использовать трубу толщиной 2 мм.

Затем привариваем «ноги». На выдвижной части устанавливаем ролики (4 шт.) И красим всю раму.

Сваривали во дворе, так как в доме это невозможно по соображениям пожарной безопасности (кто видел, как вспыхивает дерево при попадании на него капли металла, тот поймет). После этого встал вопрос: как поднять всю эту… раздвижную конструкцию на чердак. В двери и окна не пройдет, размер то не маленький. Не беда! Распиливаем стационарную и раздвижную части рамы ровно пополам, внутрь одной из частей вставляем патрубок меньшего размера и заклепываем , поднимаем на место, заклепываем вторую сторону, устанавливаем.

Начинаем нашивку «Ламелей». Их мы уже напилили под размер. Начинаем от середины, устанавливая поочередно то на неподвижную, то на подвижную раму. Такая конструкция позволит нам сделать раздвижное ложе в одном уровне.

Процесс не слишком быстрый и легкий. Приходится рассверливать дерево под каждый крепеж, чтобы не треснуло. Затем засверливаем металл и рассверливаем отверстие в дереве под головку самореза.

Но, наконец, наше ложе зашито полностью.

Вот: в сложенном и в разложенном виде(два матраса 160*120 см, то есть спальное место 160*240 см).

Но, чтобы было совсем красиво, сделаем мягкий перед, обтянутый тканью. Для этого нужен кусок фанеры по размеру (у меня толщиной 9 мм), вспененный полиэтилен 10 мм, ткань для обтяжки и мебельный степлер. Укладываем «слоеный пирог»: ткань, вспененный полиэтилен, фанера; ровненько обматываем последнюю, и аккуратно закрепляем ткань и утеплитель мебельными скобами так, чтобы не было складок.

На переднем торце выдвижной части при помощи клепок устанавливаем уголки для крепления нашего мягкого переда. Затем изнутри прикручиваем обитую фанеру мебельными саморезами.

Окончательно закрепляем ноги кровати на полу.

Вот что получилось.

В сложенном виде.

А это – в разложенном.

Общая стоимость двух кроватей (без матрасов) около 5 тыс. рублей, что, считаю, очень бюджетно. А конструкция отвечает всем поставленным целям.

Изготовление дивана-трансформер своими руками

Сделать диван-трансформер своими руками на самом деле несложно, зато польза от него очевидная. С ним каждый квадратный метр жилого пространства будет использоваться рационально, при этом не нарушая комфорта и уюта. Смастерить такую мебель просто, главное — составить правильные чертежи, подготовить необходимые комплектующие и детали, потом собрать их в одну конструкцию при помощи столярных инструментов.

Инструменты и материалы для изготовления дивана-трансформера вам будут необходимы такие:

• Доски из МДФ толщиной 20 мм.
• Прочная фанера.
• Петли.
• Мебельные гвозди.
• Винты.
• Сверла.
• Круглая пила.
• Отвертки.
• Наждачная бумага.
• Шлифовальный уголок.
• Карандаш.
• Рулетка.

Перед началом работы следует грамотно составить чертежи и проект, указать количество, типы и размеры всех деталей. В нашем случае конструкция будет представлять собой специальное основание и несущую коробку.

Пошаговая сборка дивана-трансформер

Необходимо сделать следующее, чтобы получить удобный диван-трансформер:

1. Возьмите две несущие доски, соедините их с помощью винтов, снизу скрепите поперечной доской. Вверху усильте прочность конструкции поперечным брусом, установите его, прикрепите сбоку от несущих стоек. Такую же доску расположите в передней части короба.
2. К торцевой части мебели-трансформер с помощью крепежей прикрепите боковую обшивку. Такие же действия проделайте с верхней частью короба.
3. Переднюю стойку мебели-трансформер закрепите, чтобы завершить монтаж основания будущего дивана. Сначала прикрепите поперечный брус, потом относительно него установите сверху короба торцевую доску.
4. Лист фанеры предварительно усильте вертикальными досками, чтобы он не прогибался, а потом прикрепите к коробу.
5. Из крепкого листа фанеры, который имеет по бокам треугольные поперечины, изготовьте откидную часть конструкции. Скрепите детали горизонтальной доской в торцевой части. В качестве крепежных элементов можно использовать саморезы.
6. Соедините обе части мебели-трансформер между собой.

Поэтапное описание процесса изготовления своими руками

После того, как распил готов и все детали закромлены, можно приступать к процессу засверловки и сборки. С лицевой стороны отверстия рассверливаются 7 мм сверлом с торца 5 мм. Для того чтобы отверстия совпадали, сначала разметьте их карандашом. Торцы необходимо рассверливать ровно посередине, при этом сверло должно заходить перпендикулярно.

Выполнить каждое действие вполне реально самому, даже при условии отсутствия соответствующего опыта.

Сборка каркаса и короба

Отдельно соберите каркас шкафа и короб матраса

Для правильной работы механизма важно наличие у шкафа диагонали. Проверить ее наличие достаточно просто, сначала замеряйте расстояние от одного верхнего угла к противоположному нижнему, затем повторите процедуру с другой стороны

Разница в диагоналях не должна быть больше 3 мм, если у вас получилось больше, поочередно надавите на углы каркаса, чтобы придать ему форму правильного прямоугольника.

Для удобства эксплуатации нужно подобрать матрас правильного размера: меньше основания на 150 мм по ширине и 400 мм по длине.

Монтаж механизма трансформации

Механизм трансформации крепится при помощи болтов и гаек к бортам кровати и стенам шкафа. К каждому механизму следует инструкция с точным расположением крепления, эту схему необходимо выдержать с максимально возможной точностью. При самостоятельной сборке лучше использовать наиболее простые механизмы на основе шарниров.

При креплении механизмов трансформации необходимо, чтобы короб и каркас находились на одном уровне. После того, как этап крепления будет закончен, необходимо проверить работу механизма. Он должен плавно открываться.

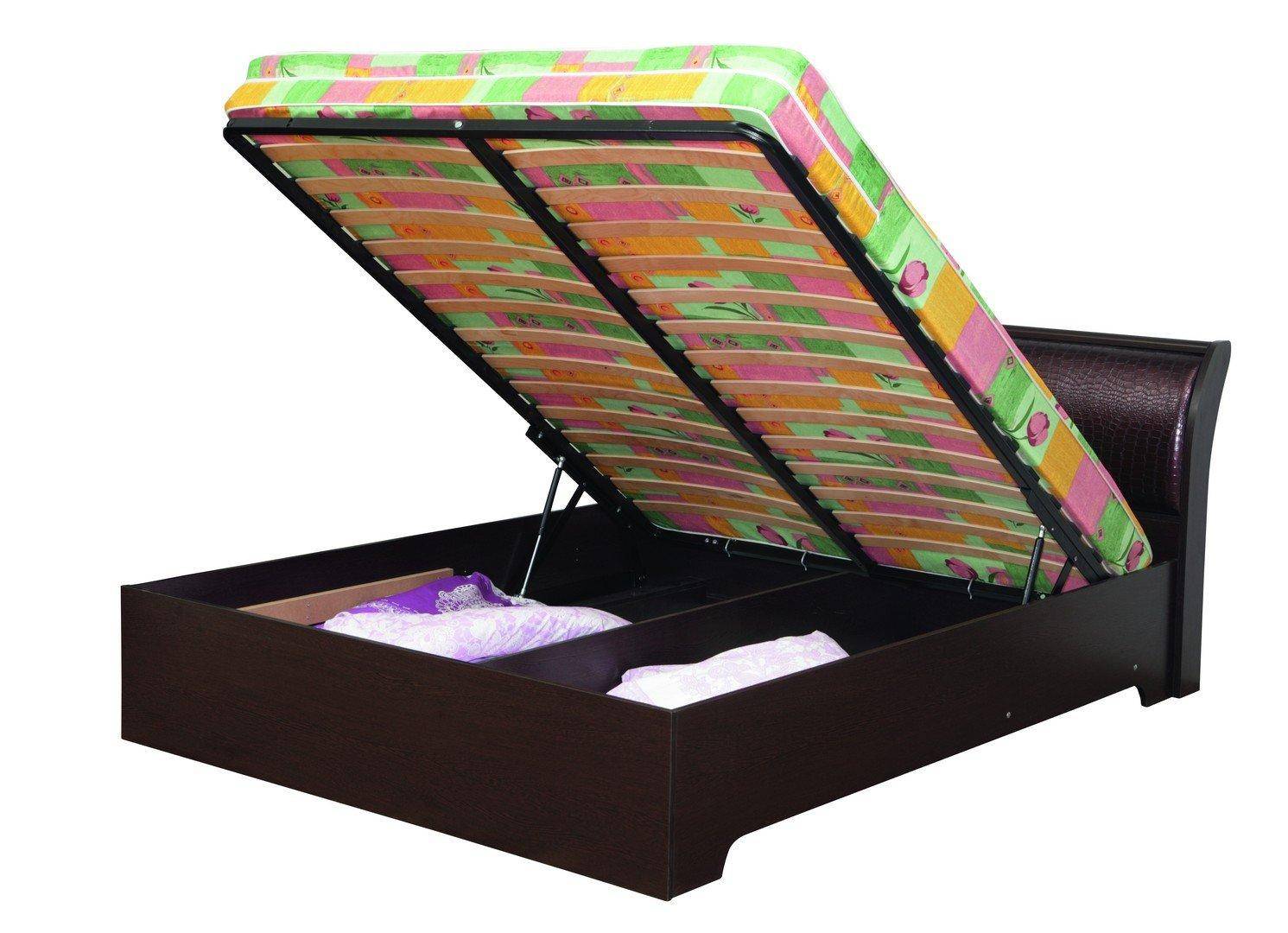

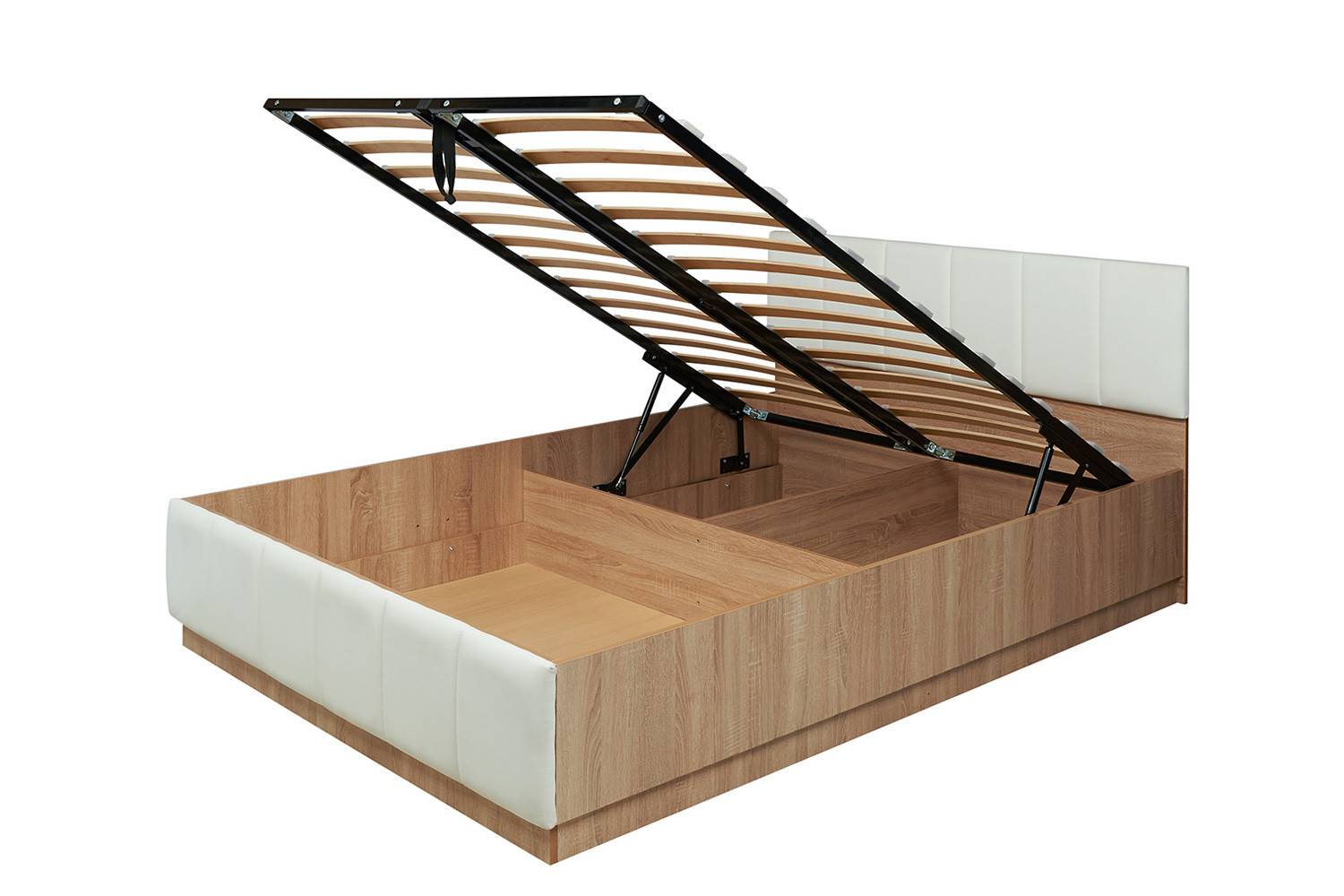

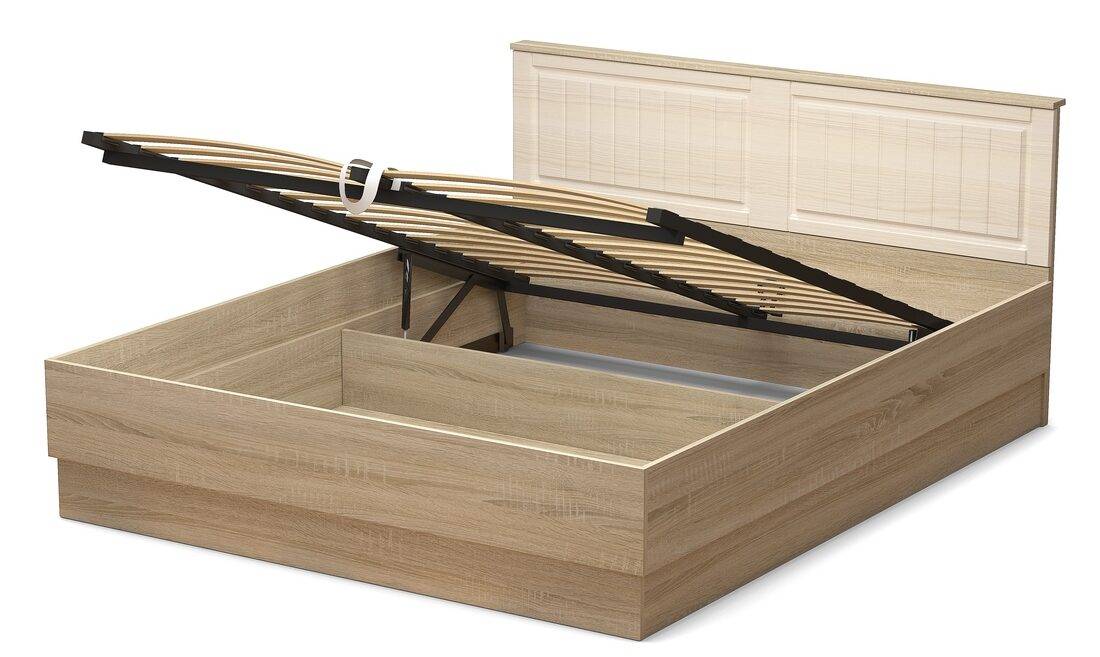

Чтобы короб, встроенный в каркас, без проблем опускался и поднимался, необходимо установить подъемный механизм.

Установка ножек и изголовья

Ножки для шкафов кроватей можно приобрести в готовом виде магазине мебельной фурнитуры, они соединяются с помощью планки, поворот которой заставляет их скрыться внутри короба. Кроме того, также в качестве ножек могут использоваться специально предназначенные для этого декоративные ручки находящиеся на фальшь панели.

Изголовье для кровати можно заказать в ателье, либо пошить самостоятельно, используя для этих целей поролон

Важно чтобы накидка на него была съемной, что позволит снять ее и легко постирать

Металлические изделия — самые удобные, особенно если они соединены друг с другом одной планкой.

Финальная отделка и декорирование

После того как вы убедились, что все работает, остается последний этап отделки дна кровати под имитацию шкафа. Вариантов здесь множество в первую очередь все зависит от ваших вкусов и фантазии.

В первую очередь, конечно же, следует учесть, что шкаф должен гармонично сочетаться с интерьером. Декоративный фасад не обязательно должен быть цельным. Кто-то разбивает его на несколько частей, крепя к каждой по ручке, тем самым создавая видимость шкафа с несколькими дверками.

Также можно с помощью двухстороннего мебельного скотча прикрепить зеркальную вставку или стекло с фотопечатью. Кроме того, большой фасад не обязательно пилить на несколько частей. Создать видимость нескольких дверей можно с помощью декоративной ленты.

Шкаф, встраиваемый в мебельную стенку, трудно будет принять за кровать, если оформить ее низ в точном соответствии с лицевой стороной других элементов гарнитура.
