Особенности внутренней разводки
Особенности обустройства канализации состоят в том, что основой функционирования домашней канализации является сила тяжести. Продукты жизнедеятельности двигаются по каналам самотеком под влиянием гравитации. Для того чтобы стоки от потребителя воды попали в стояк, все линии должны иметь уклон 1-1,5%. Так, при длине линии 200 см перепад высоты между отводом и выходом трубы в общий сток должен составлять 2-3 см. На каждый поворот добавляется еще 1 см. Если не соблюдать этих правил, то магистраль будет постоянно забиваться отходами.
Следующим нюансом является подбор правильного размера сечения и конфигурации магистрали.
Следует выбирать пластиковые канализационные трубы такого диаметра:
- стояк, тройник, отвод и гофра от унитаза — не менее 100 мм;
- магистраль от ванны, умывальника и кухонной раковины — 50 мм;
- слив от стиральной и посудомоечной машин — 32 мм.
Поскольку самые крупные отходы жизнедеятельности поступают от унитаза, то расстояние от него до стояка должно быть минимальным. Если для прокладки труб понадобится изменить их направление, то делать это лучше с помощью отводов под 45°, так как крутые повороты могут забиваться.
Подгонка заготовок по размерам
Особенностью изделий из полимерного материала является изменение их размеров под влиянием температуры. Так, при ее повышении на 1° происходит увеличение длины звена на 0,5%. Это нужно учитывать при проведении расчетов, чтобы не устанавливать повороты впритык к стенам. Всегда нужно оставлять 1-2 см запаса для демпферного расширения звеньев. Незначительное искривление на прочности и герметичности не сказывается.
При нарезании заготовок необходимо проверять, чтобы диаметр трубы соответствовал этому показателю фитингов, используемых при прокладке коммуникаций. Технические показатели нанесены на самих изделиях, но лучше их проверить заранее, еще до начала сборки. Следует помнить, что плотность соединения и герметичность достигаются за счет использования прокладок. Разница между внутренним и внешним диаметрами соединяемых звеньев составляет 2 мм. Незначительный люфт позволяет компенсировать незначительные ошибки, допущенные при проектировании, нанесении разметки и сборке.
Сочленение в раструб
Рассмотрим особенности соединения пластиковых труб. Они выполняются с помощью раструбов, внутри которых установлены резиновые прокладки, кольца и манжеты. Лучшими в плане долговечности считаются двойные прокладки с пластиковым кольцом. Их тяжело собирать, но приложенные усилия окупаются надежностью и долговечностью стыка. Перед соединением деталей необходимо удостовериться в том, что резинка правильной формы, плотно расположена в пазу раструба и не перекошена. Если изделие бракованное или было повреждено при сборке, то следует ее заменить на исправную деталь.
Места крепления являются самыми слабыми точками трубопровода. Со временем прокладочный материал ссыхается и уменьшается в объеме. Чтобы замедлить этот процесс, необходимо использовать качественную смазку с консервирующим эффектом. Для этого не подходит мыло и автомобильные масла. Эти вещества вызывают коррозию резины. Профессионалы рекомендуют использовать силиконовую смазку.
Края отпиленной трубы необходимо зачистить, чтобы получить фаску. После того как отрезок будет вставлен в раструб, его необходимо продвинуть вперед до упора и подать назад на 10-15 мм.
Что такое фановая труба внутренней канализации
Через нее в систему подсасывается воздух, ликвидирующий возникающий в процессе работы вакуум. Нагрузок она не несет, нагреванию не подвержена. Выводят ее обычно вертикально, чем ближе к коньку крыши, тем лучше.
Фановые системы необходимы в строительстве от 3 этажей. В низкоэтажных зданиях достаточно гидрозатворов. Это позволит избежать отрицательного давления в системе.
Сведения про то, что фановая отводка влияет на обратное движение воздуха, – миф. Неприятные канализационные запахи чаще всего вызваны неправильным расчетом давления или расположением оборудования (унитаз дальше от стояка, чем раковина).
Хомуты из металла и пластика
Хомут для канализационной трубы может быть изготовлен как из пластика, так и из металла (детальнее: «Какой хомут металлический для крепления труб выбрать и как его использовать«). Оба варианта данных изделий широко применяются в сантехнических работах, а их установка не представляет никакой сложности.
Более того, многие производители занимаются выпуском канализационных труб, уже оснащенных всеми необходимыми крепежными элементами (муфтами), уголками, отводами и прочими деталями. Этот значительно упрощает для потребителей процесс покупки комплектующих для обустройства домашней канализации.
Тем не менее, в большинстве случаев процесс подбора крепления труб канализации основывается все же на несколько иных факторах. В частности, может иметь значение тип фиксации, то есть неподвижная (глухая) или свободная (плавающая).
Особенности расположения внешних канализационных сооружений на участке

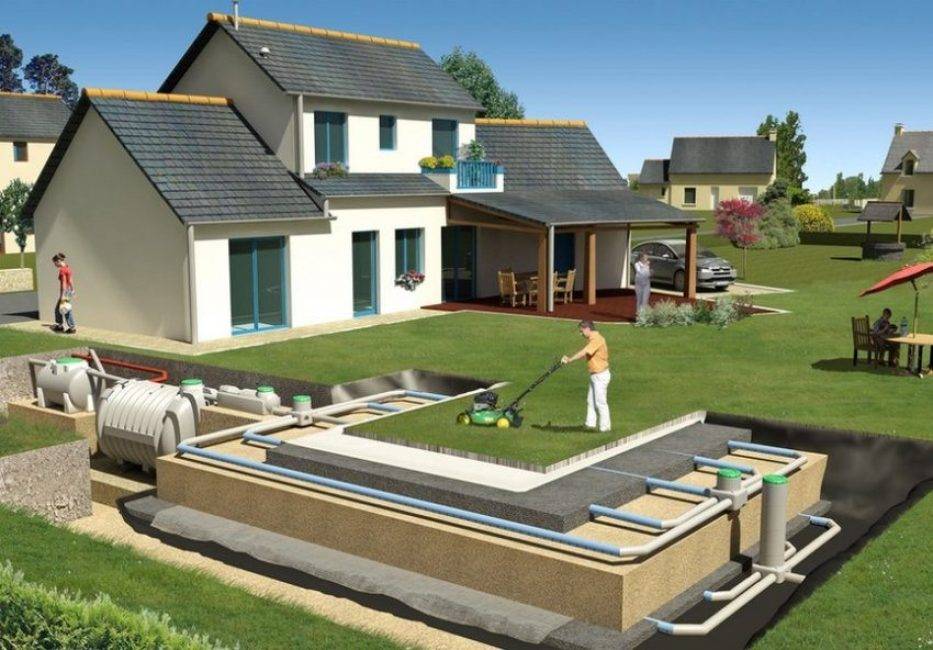

Схема канализации
Существует несколько правил, рекомендаций для размещения сточных сооружений на участке.
По возможности котлован под колодец располагают в максимально низком месте, чтобы у стоков была возможность стекать под естественным уклоном. Не стоит размещать его близко к кому, но и сильно далеко относить также не желательно. Оптимальное расстояние от 3- метров до 8-10 метров.
Необходимо учитывать интересы соседей при выборе места для котлована. Желание отнести канализационные сооружения подальше от своего дома, понятны, но если сделать это близко к соседнему дому, то это может повлечь за собой конфликты. Согласуйте с соседями место расположения колодца.
Посадки сада, также могут стать объектом, на который нужно ориентироваться при выборе места монтажа. Не стоит располагать слив в непосредственной близости от плодово-ягодных насаждений.
Должен быть обеспечен быстрый доступ к наружным элементам канализации. Это облегчит ремонт, обслуживание системы. Также позволит, при желании, быстро внести корректировки.
Если же вы решили подсоединяться к централизованной системе водоотведения, то вам полезно будет узнать, как это происходит.
Тандыр: устройство, пошаговая инструкция как построить знаменитую узбекскую печь из кирпича, бочки своими руками | Фото & Видео
Централизованное водоотведение
Планируя монтаж канализации в частном доме, можно выбирать между автономным и централизованным ее устройством. Вторую опцию характеризует множество преимуществ. Останавливая свой выбор на подключении к центральному коллектору, домовладелец получает возможность значительной экономии средств в процессе обустройства и последующего обслуживания водоотводящего контура.
Эксплуатация сети общего пользования
позволяет избежать необходимости постоянного самостоятельного контроля, который требуется при использования автономного водоотведения. При условии своевременной оплаты владелец загородного участка сможет без особенных проблем пользоваться всеми достоинствами такого варианта. Вместе с тем, подсоединение к центральному стоку не всегда возможно из-за особенностей расположения и рельефа участка.
Для обустройства сточного трубопровода, подключенного к централизованному отводящему каналу, в соответствии с правилами и нормами строительных мероприятий, необходимо наличие перепадного колодца. Именно такой колодец станет базовым связующим звеном, соединяющим частную и общую канализацию.
Правильный монтаж трубы
Трубу, идущую от дома, необходимо вести под некоторым углом, а именно ( уклон 3 см на 1 метр трубы) если диаметр трубы 110мм — то можно 2см на 1 метр, располагается выше местонахождения слива. Труба прокладывается на установленной нормами глубине, которая назначается в соответствии с глубиной промерзания грунта.
Траншея выкапывается на 50 мм глубже, чем высчитанный уровень проведения трубы. Важным моментом, который также следует учитывать, является угол наклона стока, который должен быть не слишком большим и не слишком малым, чтобы вода уходила с нужной скоростью, смывая нечистоты и не образуя засоров. Стандартный уклон составляет 10-20 мм/ метр сточной трассы.
Следующий значимый аспект – необходимость по максимуму избавиться от резких поворотов сточной канавы; в идеальном варианте они должны отсутствовать полностью. Когда неизбежен поворот в перпендикулярном направлении, в данном месте обустраивается специальный колодец, предназначенный для наблюдения (ревизии).
После окончания работ по прокладке магистрали контролируется
степень уклона, затем канава засыпается слоем песка на высоту 0,05-0,1 м. Песок
нужно пролить до его существенного оседания и уплотнения. Делается это для
того, чтобы обеспечить защиту труб от повреждений, которые может вызывать
оседание грунта. После создания песчаной прослойки ров засыпается землей.
Для обустройства ливневой канализации
Для обустройства своими руками схемы ливневой канализации в частном доме по централизованному принципу могут использоваться две различных опции.
Одна из них предусматривает помещение на участке бочки для сбора отведенных от дома осадков и талой воды: лучше всего такой резервуар снабдить фильтром.
Другое решение – прокладка трубопровода ливневых стоков до центрального коллектора: для осуществления такого намерения потребуется получение соответствующей разрешающей документации.
обустройство ливневой канализации
Основные правила монтажа труб для отвода грунтовых вод и канализации
В частных домах чаще всего устраивают самотечные канализационные системы. Поэтому при монтаже труб им нужно придать уклон, причем его угол зависит от их диаметра.
- Если он составляет 5 см, то минимальный угол должен быть 3 см на один погонный метр.
- Если труба имеет диаметр 10 см, то уклон уменьшается до 2 см.
По ходу подключения очередных элементов диаметр приближающихся к стояку труб может увеличиваться. Унитазы должны располагаться к стояку ближе всех, желательно не далее одного метра от него.
Для соединения стояков и труб применяют косые тройники: на случай появления засора каждый стояк должен быть оснащен ревизией.
Также желательно горизонтальные дренажные трубы оснастить возможностью прочистки после каждого очередного поворота.
В частном строении монтаж канализации предусматривает наличие аэрационного клапана или фановой трубы в системе.
Если используются трубы из полипропилена, их раструбы должны быть направлены против стока. Не допускаются трещины, сколы и прочие дефекты труб.
Стоит избегать чрезмерного количества стыков и поворотов, так как это — потенциальные зоны протечек и засоров.
Профессиональное устройство в частном доме канализационной системы часто обеспечивает такой уровень комфорта и эстетики, которого невозможно добиться в большом многоквартирном доме.
Преимущества компенсационного патрубка
Сантехнический компенсирующий фитинг обладает массой преимуществ. Так, деталь позволяет выполнять ремонт водоотводящей системы без разбора всей сети. Это здорово экономит средства, силы и время на поддержание работоспособности системы.
Кроме того, современные компенсационные патрубки выгодно отличаются:
- Доступной стоимостью (цена на качественный патрубок редко когда поднимается выше 4 долларов);
- Высоким сроком эксплуатации (могут служить до 50 лет);
- Высокими техническими характеристиками (патрубки остаются эффективными при температурном режиме до +96°C и хорошо работают в условиях отрицательных температур);
- Высокой эластичностью элементов и соединений (что позволяет компенсировать линейное расширение, гидравлические удары, сильный напор).
Компенсационный патрубок обладает длительным сроком службы и небольшой ценой Патрубки для канализации изготавливаются из современного материала, устойчивого к воздействию агрессивной среды. Они имеют гладкую внутреннюю поверхность, которая минимизирует риски закупорки трубопровода. Кроме того, благодаря материалу изготовления сантехнические трубки отличаются низким уровнем шума, не требуют дополнительной покраски и предмонтажной подготовки.
При наличии необходимого инструмента его можно врезать своими руками с минимальными временными затратами. В комплект изделия входит двухлепестковое уплотнительное кольцо, которое обеспечивает высокую надежность и герметичность соединения.
Как предупредить образование засоров?
Засор канализации – крайне неприятное явление
Поэтому в процессе проведения монтажа следует уделить самое пристальное внимание правильному расположению труб. Следует точно выдерживать уклоны труб, так как именно нарушение этого параметра чаще всего приводит к образованию засора
Обязательно нужно установить на трубопроводе специальные фитинги для прочистки, закрытые заглушками. Такая мера поможет относительно просто устранить засор, если он все же образуется. Устанавливать такие фитинги для обслуживания трубопроводов нужно каждые 15 метров на прямолинейных участках, а также на местах резких поворотов трубопровода.
Особенности укладки труб
- Для автономной канализационной системы используют трубы диаметр которых не меньше 110 мм.
- Сантехническое оборудование к системе можно подключать трубами, имеющими диаметр 50 мм.
- Горизонтальный угол переходников и отводов должен быть равен 45 градусам.
- Делать уклон канализационной трубы от точки слива к септику. На погонный метр трубы уклон должен быть не меньше 2 см.
- Для канализации, проходящей через участок, устанавливаются смотровые и ревизионные колодцы.
- Трубопровод канализационной системы утепляют, если он проложен выше уровня промерзания грунта.
- Для герметизации соединений используется силикон или специальный герметик.
- Система канализации начинается с точки слива и завершается очистным сооружением или приемником стоков.
- Для вывода газовых накоплений вся система оборудуется вентиляционными отверстиями.
- Для укладки чугунной трубы нужна специальная техника.
- Монтаж канализационной трубы начинается после разметки всей системы на участке.
Самостоятельно сделать систему канализации без использования тяжелой техники можно, если выбрать полимерные или пластиковые трубы.
Подключение дома к центральной канализации
Канализация в частном доме
Большинство централизованных систем находятся в собственности муниципалитетов. Подключение к таким коммуникациям можно осуществлять только с разрешения властей. Самостоятельное подсоединение может быть наказано вплоть до ощутимых штрафов.
Если вы решили «врезаться» в городскую инфраструктуру для этого нужно соблюсти ряд условий:
- Проверка документации на дом. Технический паспорт, кадастровый паспорт участка, договоры с поставщиками энергии и воды должны быть актуальными. Если чего-то нет или необходимо обновление, обратитесь в соответствующие службы
- Разработка сопроводительной документации для подключения. Необходим проект подсоединения дома к системе. Обратитесь в Горводоканал или другую организацию, которая обслуживает коммуникации. Сотрудники сами сделают вам план, безусловно, за вознаграждение
- Согласование. После того как проект подключения готов, нужно согласовать его со всеми заинтересованными сторонами: архитекторы, автоинспекция, поставщики электроэнергии и водоснабжения. Нужно получить печать о согласовании на проект
- Подготовка процесса «врезки». Нужно сделать общий канализационный вывод из дома и подвести его к месту подключения. Вся внутренняя канализационная система должна быть уже к этому моменту готова
- Подключение. Вызовите специалиста организации и бригаду подключения. Бригада проводит подключение, специалист при этом присутствует
- Заключение договора. Обратитесь в компанию, которая обслуживает трубу, к которой было осуществлено подключение. Заключите с ними договор на водоотведение
У центральной канализации есть ряд преимуществ. Прежде всего, это то, что обслуживать, ремонтировать сточную инфраструктуру вам не придется.
В случае подключения к централизованной канализации, вы будете платить каждый месяц за водоотведение, обслуживание коммуникаций. По сути дела это платеж за коммунальные услуги.
Обеспечив дом надежным отводом сточных вод, нужно подумать и об отведении дождевой воды.
Как выкрутить сломанный болт: 100% Рабочий способ
Выбираем материал и угол поворота
Подбирая угол отвода для канализации, важно провести правильные расчеты на стадии проектирования. Основной набор комплектующих имеет поворот 30, 45, 90 (87) градусов
Комбинации с полуотводами позволяют получить и другие углы. Также необходимо учесть материал, из которого изготовлен канализационный отвод. Каждый вариант имеет свои преимущества, особенности и рекомендуемую область монтажа.
ПВХ – наиболее распространенный и легкий вид отвода для трубы. Изделия просты в монтаже, не требуют применения электроинструментов. В помещениях любого типа используют комплектующие серого цвета, а при прокладке в грунте – коричневого. Отводы ПВХ подходят для систем жилых и административных зданий. Гладкая внутренняя поверхность снижает вероятность засоров. Вода по ним перетекает бесшумно. Стенки устойчивы к влиянию химических соединений, обладают низкой теплопроводностью, что обеспечивает срок службы до 50 лет. Внутренний диаметр составляет 50 или 110 мм.
Полипропилен – такие отводы используют исключительно внутри зданий, поскольку материал разрушается под действием УФ-излучения. Изделия монтируются только с трубами из этого же сырья. Обеспечивают пропуск воды со скоростью от 4 до 7 м/с. Материал нейтрален относительно неорганических, щелочных, кислотных, спиртовых веществ. Допускается контакт с горячей жидкостью (до 95 С). Труба становится хрупкой при отрицательных температурах (-20, -25 С).
Чугун – выдерживает высокие нагрузки при сохранении долговечности (до 70-85 лет). Такие отводы канализационных труб очень надежны, но имеют большой вес и шершавую поверхность изнутри. Со временем в них образуются наросты. Чугунные изделия от Smart SML лишены указанных недостатков за счет современной технологии производства.
Сталь – используется в основном в сфере коммунального хозяйства и промышленности. Материал выдерживает высокие температуры, не боится воздействия солнечных лучей, но не пользуется большой популярностью из-за подверженности коррозии и сложности монтажа. Альтернативой оцинкованной стали является нержавейка.
Для чего нужен компенсатор
Компенсационные патрубки могут использоваться в трубопроводах внутренних канализационных сетей безнапорного типа в административных, жилых и производственных зданиях. Кроме того, такие детали используются при устройстве водоводов и водостоков. Их эффективность особенно отмечается в случае, если внутренняя канализация располагается в полах и фундаментах зданий.
Компенсационный патрубок продается в любом специализированном магазине
Он представляет собой невысокий цилиндр с раструбным устройством. Основное назначение такой детали — обслуживание и ремонт внутренней канализационной системы. При неисправности участка патрубок врезается в трубопровод взамен него.
Кроме того, канализационный патрубок нужен для:
- Стыковки отдельных элементов внутренней канализационной системы;
- Компенсации строительных допусков (часто при массовом строительстве высоты полов на объектах могут отличаться на несколько сотен миллиметров);
- Защиты трубопровода от деформации и разрушения вследствие линейного (теплового) расширения.
Помимо этого, такой элемент значительно упрощает монтажные работы. Так, патрубок чаще всего устанавливают в нижних частях стояков — в помещениях подсобного и технического назначения. Это позволяет обеспечить необходимый уклон трубопровода для лучшего отвода стоков и симплификации внутренних узлов системы, расположенных в подвалах зданий.
Характеристика коричневых/рыжих труб
Эти трубы предназначены для монтажа наружных канализационных систем. Их принципиальное отличие от серых и белых труб — в более толстой стенке. Материал, из которого производятся эти трубы, устойчив к отрицательным температурам и высокому давлению, однако чувствителен к высоким значениям температуры.
Водосточные системы из рыжих труб идеальны для регионов с суровыми зимами с резкими перепадами температур. Способы выдерживать высокие нагрузки в виде снега и льда. На юге же делать из них отводы для воды не рекомендуется, так как нахождение под палящим солнцем может сделать их хрупкими.
2 Как установить канализационные трубы – горизонтальная часть сети
Больше проблем у неопытных монтажников вызывают горизонтальные трубы канализации. Несмотря на свое название, они прокладываются не строго горизонтально, а под определенным уклоном. Если такового на стадии проектирования системы не будет предусмотрено, об эффективном функционировании канализации можно и не мечтать.
Уклон позволяет водам под влиянием естественных сил гравитации стекать по трубам. Профессионалы высчитали, что идеальной скоростью стока жидкости является ее показатель в пределах от 0,7 до 1 м/с. А достигается он тогда, когда уклон в сторону вертикального участка трубопровода составляет 2-3 см на каждый погонный метр сети. Если труба имеет диаметр более 50 мм, уклон нужно обеспечивать из расчета 20 мм на метр погонный, если меньше – 30 мм.
Увеличение рекомендованного уклона ведет к тому, что потоки жидкости начинают стекать с большой скоростью. Это стопроцентно станет причиной образования осаждений на элементах трубопровода. Да и те устройства, которые располагаются дальше всего от основного вертикального стояка, придется поднимать очень высоко. Уменьшение уклона также не даст ничего хорошего – внутри труб крупные частицы будут накапливаться быстрыми темпами из-за снижения скорости потока.
Еще один важный совет для тех, кто пока не знает, как правильно монтировать канализационные трубы: на конце любой трубы, проложенной в жилище горизонтально, должен устанавливаться гидрозатвор. Обустраивают его посредством выполнения специзгиба трубного изделия или при помощи санитарно-технического устройства (сифона). Этот затвор необходим для того, чтобы из канализации в жилище не проникали неприятные «ароматы» от сточных вод.
В тех случаях, когда к новой канализации не планируется подключать бытовые агрегаты и сантехоборудование сразу же после сдачи системы в эксплуатацию, следует одевать специальные пластиковые заглушки на выводы труб. Впоследствии такие заглушки легко демонтируются, и к открывающимся отверстиям можно будет подключить нужные коммуникации.
Проект частной канализационной сети
Прокладка канализации в частном доме начинается с разработки проекта и сметной документации.
Проект бытовой канализации
Проект бытовой канализации – это схема, на которой подробно указано, где и как надо установить основные части канализационной сети.
Проект частной канализационной сети
При проектировании бытовой канализации надо учесть:
расположение сантехнических изделий внутри дома. Желательно, чтобы вся разводка канализации в частном доме находилась по возможности ближе к установленному ранее центральному стояку. Это позволит избежать применения дополнительного оборудования, значительно сократить расходы на покупку и прокладку трубопроводов, уменьшить риск возникновения засоров и появления неприятных запахов;
Типовая схема внутренней канализационной сети
- уклон канализации в частном доме. При возможности строительства самотечной канализационной системы не надо прибегать к напорному типу. Установка канализации в частном доме самотечного типа гораздо проще и дешевле, чем напорная;
- глубина канализации в частном доме. Требуется, чтобы все трубопроводы и дополнительные сооружения были надежно защищены от промерзания, что может привести к полной недееспособности системы.
Основные правила прокладки канализационного трубопровода
Проект дождевой канализации
Проект ливневой частной канализации, так же как и бытовой включает в себя расположение основных элементов и рекомендации по установке системы.
Типовой проект ливневой канализационной системы
Для качественной и бесперебойной работы частной канализации все необходимые проекты лучше разрабатывать при сотрудничестве с квалифицированными специалистами.
Расчет элементов водостока
Перед приобретением труб следует составить схему отводной системы, обозначить необходимые элементы и их количество. В традиционной водосточной системе используются:
- желоба – нужны в количестве, равном периметру крыши;
- кронштейны — на каждые 10 метров карниза требуются 17 кронштейнов;
- трубы — на каждые 10 метров желоба требуется одна сливная труба;
- отводы — требуемое количество равно количеству сливных труб;
- воронки — требуются в количестве, равном количеству сливных труб;
- заглушки — требуемое количество зависит от схемы водостока;
- углы — требуемое количество определяется конфигурацией крыши;
- муфты — соединительные части для желобов, их нужно на 1 меньше, чем желобов;
- колена — их число зависит от сложности схемы водостока.
Стандартная водосточная система
Подобрать нужное сечение труб достаточно просто — для этого следует учесть площадь кровельного ската. В строительной среде принято ориентироваться на такую расчетную шкалу:
- диаметр труб водостока на кровельный скат с площадью до 50 м² – 80 мм;
- на кровельный скат площадью до 125 м² идут трубы диаметром 90 мм;
- на кровельный скат площадью более 125 м² идут трубы диаметром 100 мм.
Воронки, раструбы и переходники подбираются под диаметр труб, использованных в качестве желобов.
